Аэратор для канализации: принцип работы, виды, инструкция по установке с видео

Где и как правильно установить клапан?

При установке клапана необходимо соблюдать ряд правил, которые позволят максимально эффективно выполнять своё предназначение, а именно:

Аэраторы разрешается устанавливать только в помещениях с постоянным отоплением.
Устройство должно быть размещено в месте, к которому существует свободный доступ, чтобы в дальнейшем не возникало проблем с проведением техобслуживания.
Если в полу помещения есть решётка, то расстояние от уровня пола до прибора должно составлять не менее 35 см.
Монтаж автоматического клапана должен осуществляться в той точке системы, которая на 10 см выше максимального уровня стока в основной стояк, чтобы не допустить засорение аэратора отходами и фекалиями, проходящими через систему.
Прибор должен монтироваться в вертикальном положении непосредственно в раструбе прямой линии трубопровода канализации на расстоянии не менее 0,2 м до ближайшего сифона.

Возможные места для установки устройства

Аэраторы современной конструкции могут устанавливаться:

в вертикальный стояк, имеющий выход через крышу;
модели аэраторы цилиндрической формы с крышкой ставят на фановую трубу, простые клапаны подойдут для отдельных сантехнических приборов: унитаза, мойки, ванной или умывальника;
устройства диаметром 50 мм монтируют на горизонтальных трубах большой протяжённости или на линиях с наличием перехода участков одного диаметра на другой. Соблюдение уклона при монтаже трубопроводов будет способствовать естественному течению стоков и предотвратит возникновение застойных явлений и зловонного запаха;
приборы диаметром 110 мм в основном ставят на фановую трубу, возможен вариант монтажа на вспомогательный стояк.

Существующие виды

Принцип работы всех аэраторов одинаков, но их внутреннее устройство, размеры и внешний вид могут отличаться.

Различие по размеру

Воздушные клапаны производят разных размеров. Самыми ходовыми для домашней канализации являются устройства диаметром 110 мм и 50 мм.

Размер аэратора влияет на место его установки:

Изделие диаметром 110 мм устанавливают на канализационный стояк, выходящий из здания внутрь чердачного помещения. Как вариант, клапан 110 мм можно крепить на дополнительном стояке внутри санузла при условии, что второй аэратор диаметром 110 мм будет установлен на чердаке.
Клапан диаметром 50 мм способен обслужить один или два сантехнических прибора и его установка выполняется на канализационную трубу непосредственно возле них. Монтаж 50 мм аэратора обязателен при переходе трубы из одного диаметра в другой или при большой длине горизонтального трубопровода. В последнем случае должен быть выдержан правильный уклон, иначе работа аэратора будет невозможна.

Ещё выбор места монтажа определяет вид изделия, если, точнее, то функциональность его механизма.

Различие по видам

Кроме размеров, аэраторы бывают разных модификаций. Это надо учесть не только при выборе изделия, но и во время монтажа.

Особенности срабатывания механизма клапана, разделяет изделие на следующие виды:

1. Кинетический вид устройства работает только с низким давлением воздуха. По-другому изделие именуют антивакуумным. Работа механизма предотвращает проникновение канализационного газа внутрь помещения. Такая модель клапана оптимально подходит на трубу диаметром 50 мм.
2. Автоматическая модель не монтируется на большие канализационные трубопроводы. Механизм клапана не способен пропустить большой объем воздуха, требующегося во время обильного движения жидких нечистот. Оптимально изделие работает с малой канализацией частного дома или квартиры.
3. Комбинированный вид клапана по праву называют вакуумным. Его механизм состоит из деталей, входящих в комплектацию предыдущих двух изделий. Чаще всего подобный воздушный клапан для канализации устанавливают на трубу диаметром 110 мм, но индивидуально можно использовать с трубопроводами меньшего сечения – 50 мм.

Аэраторы могут работать с горизонтальными и вертикальными трубопроводами, что требуется учесть при выборе подходящей модели.

Различие по конструкции механизма

В зависимости от рабочего механизма, воздухозаборные изделия разделяют на несколько типов:

Приёмный тип механизма работает на горизонтальном трубопроводе. Если есть перекачивающее оборудование, то вакуумный аэратор ставят перед насосом. Благодаря встроенному фильтру задерживаются твёрдые фракции, приносящие вред трубам.
Межфланцевую конструкцию относят к примитивному типу. Клапан монтируют между двумя концами разрезанной трубы диаметром 110 мм. За счёт фланцев достигается герметичность соединения.
Шаровым механизмом оборудован клапан, предназначенный для установки в горизонтальные трубопроводы, диаметром 50 мм. Такое название механизма пошло от шарикового затвора, находящегося внутри корпуса.

Аэраторы, оборудованные поворотным или лепестковым механизмом, не устанавливают на стояки канализаций, имеющие большой диаметр трубы. Это связано со слабыми золотниками, которые часто ломаются.

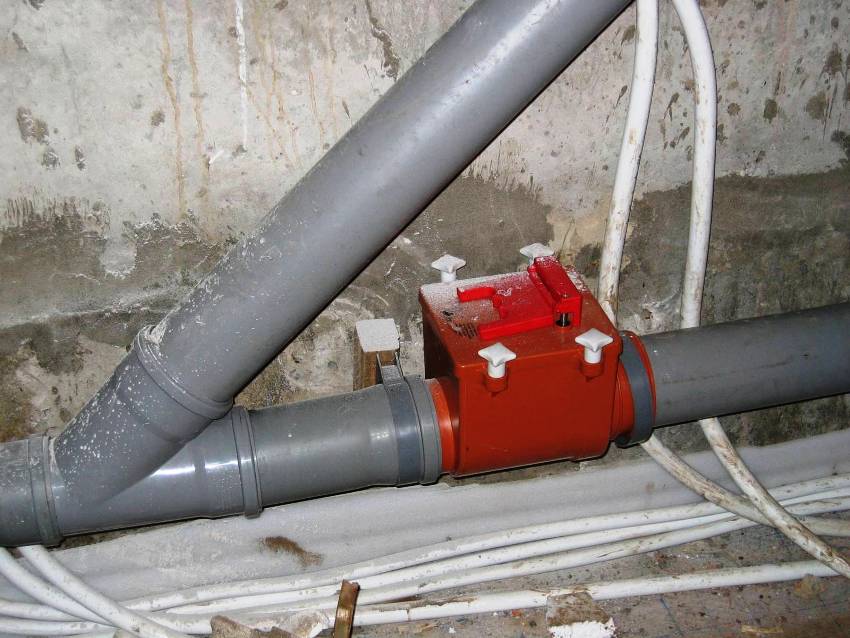

Обратный клапан для канализации внутренней и внешней

Обратный клапан для фановых труб

В случае засорения канализации, пока хозяин думает, как прочистить засор, скопившиеся фекалии могут вернуться в дом.

Во избежание подобной ситуации на фановую трубу в обязательном порядке устанавливают обратный клапан:

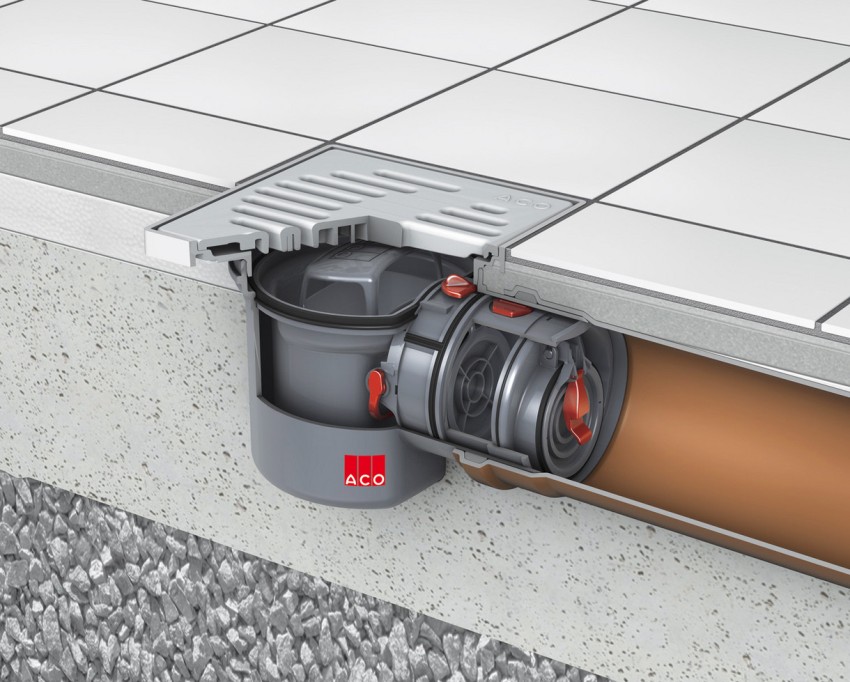

Обратный цилиндрический клапан с крышкой вставляется в отводящую трубу сразу после установки унитаза;
При сливе воды крышка открывается, после чего закрывается при помощи пружины из нержавеющей стали. Благодаря такой конструкции крышка не может быть открыта снаружи пытающимися попасть обратно фекальными массами;
Герметичность соединения клапана с трубами достигается путем использования резиновых колец;
Срок службы обратного клапана достигает нескольких десятилетий.

Инструкция по монтажу

Монтаж фановой трубы

Разобравшись, для чего нужна труба фановая, следует подробнее рассмотреть и основные этапы ее монтажа:

Первым делом при замене труб в квартире или частном доме демонтируют старую канализационную систему

На сегодняшний день чугунные изделия уже являются устаревшими, поэтому их следует заменить на фановые пластиковые трубы, соблюдая при этом осторожность. Демонтаж выполняют путем отключения стояка и последовательного отсоединения элементов конструкции

Новую фановую трубу начинают устанавливать с нижней точки жесткости, расположенной в магистральном стояке. В случае загородного дома монтаж начинают с места, где начинается его фундамент. В несущих конструкциях сверлят отверстия и устанавливают фановую трубу, закрепляя ее хомутами. После того, как будет установлена сантехника, к унитазу подводят фановый отвод.
В ряде случаев гибкая фановая канализационная труба создает сложности при соединении с другими трубами. В таком случае уплотнительные кольца предварительно смазывают жидким мылом или силиконом, облегчая их вхождение.

Устанавливая фановую трубу, следует использовать только металлические хомуты, обеспечивающие надежность и прочность конструкции, а также позволяющие выбрать отклонения от линий разметки, которые могут возникнуть в процессе сборки трубы. Шпилька на стандартном хомуте из металла обладает удобной винтовой структурой, позволяющей точно регулировать соединяемые элементы.
Шумоизоляция фановой трубы выполняется при помощи монтажной пены или минеральной плиты.

Ремонт фановых труб

Замена фановых труб

Выполняя ремонт фановой трубы, следует учитывать следующие нюансы:

Диаметр трубы должен быть большим или равным диаметру того стояка, на который производится установка;
Окончание трубы располагают так, чтобы обеспечить удаление ветром неприятного запаха;
Трубу прокладывают в теплых помещениях, а заканчивают – в холодной зоне (кроме чердака), поскольку разность температур создает необходимые перепады давления в разных участках трубы, а вывод трубы на чердак приведет к скоплению там неприятного запаха, который затем проникнет в жилые помещения;
Дизайн дома непосредственно связан с фановыми трубами, особенно при наличии нескольких стояков и, соответственно, нескольких фановых труб, что особенно заметно на крыше и на мансардном этаже.

Вакуумные клапаны

Фановую трубу ремонтируют путем непосредственного присоединения к одному стояку канализации, в то время как на остальных стояках устанавливают вакуумные клапаны, представляющие собой оснащенные пружинами уплотнители из резины. Работающая канализация создает разрежение в таком клапане, в результате чего он открывается всасывая воздух из помещения в себя. После выравнивания давления в стояке пружина запирает клапан, препятствуя выходу наружу неприятного запаха.

После прочтения данной статьи Вам должно стать понятно,что такое фановая труба, препятствующая проникновению неприятных запахов в помещение санузла, а оттуда – и в другие помещения

Причем важно не просто установить фановую трубу, а желательно заменить имеющуюся чугунную на пластиковую, обладающую изнутри большей гладкостью, не позволяющей отложениям приклеиваться к полости трубы изнутри, засоряя ее. Кроме того, использование пластиковых труб существенно упрощает сам процесс ремонта в санузле при замене труб в ванной и туалете

Основные этапы монтажа

Если монтаж устройства выполняется в многоэтажном доме, обязательно необходимо поставить соседей в известность, ведь на время перекрытия стояка пропадёт вода в трубах.

К основным этапам монтажа аэратора относят:

Вначале нужно произвести демонтаж участка канализации, на который будет устанавливаться аэратор.
Клапан с уплотнительным кольцом стыкуется с тройником или другим переходником (монтаж может проходить и без них — сразу на трубу). Стрелка на клапане нанесена для удобства и должна указывать на направление движения среды в системе. От клапана до подвода трубы к сантехприбору должно быть минимум 30 см, а дистанция до ближайшего сифона должна составлять не меньше 20 см.
На последнем этапе монтируем клапан на канализационную трубу.

Клапан на канализацию – нужное и полезное устройство, стабилизирующее работу системы и предотвращающее аварийные ситуации. Установка его возможна в любом типе помещения, следует только правильно подобрать тип конструкции.

Клапан или фановая труба

А теперь давайте определимся, может ли вакуумный клапан полностью заменить фановую трубу. Это вопрос мы тоже разобьем на два:

Можно ли снабдить канализацию в частном доме клапаном вместо вентиляции? Можно ли своими руками демонтировать канализационный стояк на верхнем этаже многоквартирного дома выше крестовины или тройника и установить вместо него фановый клапан?

Частный дом

Установка клапана вместо вентиляции возможна, но нежелательна. Почему?

От создающейся в стояках тяги никуда не деться. Малейшее нарушение герметичности канализации — и запахи сточных вод станут насыщать кухню и санузел. При работающей вентиляции любой просвет между обвязкой сантехприбора и раструбом трубы станет, наоборот, вытягивать воздух из соответствующих помещений;
При подключении к центральной канализации фановая труба способствует вентиляции смотрового колодца через выпуск. В частности, под крышкой падает содержание метана. Аргумент не надуманный: ежегодно несколько человек гибнут, задохнувшись в колодце;
Если вы пользуетесь септиком, его вентиляция через фановую трубу будет способствовать активизации жизнедеятельности аэробных бактерий и, значит, более качественной переработке стоков с уменьшением твердого осадка и запахов.

Многоквартирный дом

Я настоятельно не рекомендую разбирать вывод стояка на кровлю. Даже с заменой фановой трубы вакуумным клапаном. Видите ли, выигрышем от такого решения будет всего лишь возможность сделать шкафчик над унитазом чуть более просторным; зато на вашу голову обрушится праведный гнев соседей снизу, жилищной организации и представителей муниципалитета.

Почему?

Механизм вкратце таков:

После демонтажа фановой трубы и установки клапана вентиляция стояка прекратится, но тяга в нем никуда не денется. Между тем соединения умывальников с гребенкой в большинстве квартир негерметичны. Внезапно появившееся амбре вызовет интерес жильцов на этажах под вами и кучу жалоб в ЖЭК или управляющую компанию;
Пришедший на вызов слесарь первым делом обследует вывод фановой трубы на крышу. Убедившись в том, что она отсутствует или обрезана на уровне чердака, он нанесет визит на верхний этаж — к вам;
По результатам обследования стояка будет составлен акт о самовольном переустройстве инженерных коммуникаций, затрагивающем интересы других жильцов;
Последствием станет предписание восстановить первоначальную конфигурацию стояка с возможным наложением административного взыскания.

Конструктивные особенности

Конструкция всех клапанов для канализации одинакова. Корпус изготавливается из ПВХ и имеет съемную крышку с надежным креплением. Она находится сверху и необходима для ремонта, осмотра и обслуживания прибора. Для подачи и выпуска воздуха используется боковое отверстие, а также механизм движения. Им может выступить мембрана или шток, каждый из которых двигается в одну сторону.

В конструкции имеется резиновая прокладка, которая обеспечивает плавность движения штока и препятствует его перемещению, когда необходимо. Крышка используется ещё и для того, чтобы защитить от загрязнений и пыли внутренние элементы устройства.

Монтаж аэратора

Воздушный клапан или аэратор можно вполне смонтировать самостоятельно. Прежде всего, нужно правильно выбрать устройства. Сегодня на рынке можно найти самые разнообразные воздушные канализационные клапаны. В первую очередь необходимо выбрать подходящее по диаметру к вашей системе устройство. В продаже можно найти устройства, предназначенные для установки на канализационный стояк (вертикальные трубы) с диаметром в 110 мм, или для монтажа на горизонтальные отводы (в непосредственной близости от сантехнических узлов) с меньшим диаметром.

Кроме этого, при покупке клапана для канализации следует обращать внимание на следующие нюансы:

воздушный канализационный клапан должен быть выполнен из прочного материала. Такие устройства будут функционировать в агрессивных средах, значит должны легко выдерживать их пагубное воздействие;
у клапана должна быть возможность ручной регулировки. Это необходимо для открытия устройства в аварийных ситуациях;
устройство должно быть оснащено надежным автоматическим клапаном. При этом должна присутствовать система, предотвращающая проникновение помещение грызунов по канализационной системе.

Сам процесс монтажа воздушного клапана для канализации не составляет большого труда. В первую очередь необходимо отключить подачу воды, чтобы не возникла случайная протечка. Затем, на нужном участке вырезается или демонтируется канализационная труба. На ее место, согласно прилагаемой к устройству инструкции, монтируется воздушный клапан.

При установке стоит учитывать одну важную особенность. На корпусе воздушного клапана для системы канализации нарисована стрелка. Она указывает направления движения сточных вод. Необходимо правильно соблюдать направленность установки. Если ее нарушить, то воздушный клапан не будет пропускать стоки от сантехнического узла. Такая маркировка (указывающая направления стоков) имеется на устройствах, которые монтируются на горизонтальные трубы. При установке клапана на вертикальные трубы направленность потока стоков не нужна.

При монтаже воздушного канализационного клапана необходимо учитывать и другие нюансы. А именно:

в месте установки температура окружающего воздуха не должна опускаться ниже нуля градусов;
к самому клапану должен быть обеспечить свободный доступ. Это необходимо для обслуживания устройства и для сброса вручную при возникновении аварийных ситуаций;
расстояние между клапаном и наивысшей точкой сброса стоков в стояк канализации не должно превышать 10 сантиметров. Если в доме или квартире установлен трап (решетка для сбора воды, вмонтированная в полу), то аэратор устанавливается на высоту не более 35 сантиметров от уровня пола;

Кроме этого, устанавливать воздушный канализационный клапан стоит только в малоэтажных домах. Если строение имеет три и более этажей, то стояк, выходящий на крышу здания, будет создавать прекрасную систему вентиляции. В этом случае дополнительная установка воздушного клапана нецелесообразна. Это будут, впустую потраченные средства.

Канализационный аэратор – эффективное решение проблемы неприятного запаха в помещении

Одно из важнейших требований к канализационной системе заключается в отсутствии неприятного запаха в жилье. Для этого предпринимается целый ряд мер, к которым относится и канализационный аэратор 50 или 110. Но, что представляет собой данное устройство, какую функцию оно выполняет и что означают эти цифры?

Далее я постараюсь ответить на все эти вопросы, а также расскажу в каких случаях необходимо использовать аэратор.

Что такое аэратор и зачем его используют

Предназначение устройства

Сам по себе канализационный трубопровод герметичен, поэтому не имеет никакого запаха. Однако, обратный поток воздуха может проникнуть в жилые помещения через точки забора, т.е. сантехнические приборы.

Чтобы этого не происходило, между каждым сантехническим прибором и канализацией устанавливают сифоны. Последние обеспечивают гидрозатвор (водяной замок), как на схеме ниже.

Схема гидрозатвора в сифоне

Однако, в некоторых случаях в результате резкого изменения давления в системе гидрозатворы срываются. Происходит это по причине слива большого количества жидкости. На практике срыв гидрозатворов чаще всего происходит после использования, и выглядит это следующим образом:

в процессе залпового сброса воды, давление в системе резко возрастает;
как только вода попадает в стояк, в системе возникает разряжение давления по причине недостатка воздуха, т.е. вода работает как поршень в насосе – перед потоком давление повышается, а за ним наоборот, разряжается.

Когда в системе происходят подобные процессы, в раковинах и умывальниках раздается характерное бульканье воды, после чего появляется неприятный запах. Чаще всего срыв происходит в одном месте, где гидрозатвор наиболее слабый, т.е. сифон мелкий.

Конечно, далеко не всегда слив большого количества воды приводит к срыву гидрозатворов. Чаще всего причина сильных перепадов давления заключается в недостаточной вентиляции системы. Это может быть вызвано:

ошибками проектировки канализационной системы;
одновременным использованием большого количества сантехнических приборов, к примеру, в многоквартирных домах;
отсутствием фановой (вентиляционной) трубы, которая от стояка выводится на крышу.

Решить проблему в таком случае можно лишь одним способом – установкой дополнительной точки забора воздуха. Но тут возникает другая проблема – из канализации будет просачиваться неприятный запах. Как вы наверняка догадались, для ее решения как раз и предназначен аэрационный клапан для канализации или, сокращенно, аэратор.

На фото – пример использование аэрационного клапана в системе

Таким образом, данное устройство выполняет две важные функции:

при возникновении разряженного давления в системе обеспечивает приток воздуха, и тем самым уравновешивает его;
предотвращает попадание газов из канализации в помещение в результате избыточного давления.

Устройство

Конструкция канализационных аэраторов предельно простая. Устройство включает в себя несколько основных элементов:

корпус – выполнен из того же материала, что и канализационные трубы, т.е. ПВХ;
входное отверстие – обеспечивает подачу воздуха при разряжении давления в канализационной системе;
запирающий механизм — представляет собой задвижку, которая при повышенном или уравновешенном давлении перекрывает входное отверстие. При разряженном давлении, задвижка открывает отверстие;
резиновая прокладка – обеспечивает надежную герметизацию входного отверстия в закрытом состоянии.

Схема устройства аэрационного клапана

По типу устройства, запирающий механизм делится на два вида:

шток, который поднимается при разнице давления;
односторонняя мембрана.

Следует отметить, что мембранная система является более предпочтительной, так как отличается надежностью. Шток же при длительном бездействии может заклинить в результате попадания мусора. Кроме того, время стабилизации системы у такого устройства выше.

Если вы заметили, что прибор перестал работать или работает некорректно, нужно снять верхнюю крышку и почистить его каналы.

Виды и применение аэраторов

Итак, принцип работы аэратора для канализации мы разобрали. Теперь ознакомимся с видами этого устройства, а также рассмотрим случаи, при которых оправдано его использование.

Как уже было сказано выше, клапана бывают двух типов 50 и 110. Данные цифры говорят о диаметре труб, для которых предназначено устройство. От этого зависит и область его применения.

Аэратор диаметром 110 мм

Аэратор 110 мм

Аэратор для канализации диаметром 110 мм, в зависимости от типа монтажа, бывает двух видов:

Выбор производителя и цена

Чтобы канализация работала бесперебойно и не доставляла лишних хлопот, лучше выбирать воздушный клапан от проверенных и известных производителей. Самые популярные и покупаемые аэраторы производятся следующими компаниями:

Ostendorf – Германия;
McAlpine – Шотландия;
Политэк – Россия.

Ниже в таблице приведены средние цены на вакуумные канализационные клапаны этих производителей:

Цены указанные в таблице средние, для Москвы и Московской области. Точную стоимость можно узнать на сайте производителя.

Выбирая канализационный аэратор тщательно подбирайте место его установки и заранее определитесь с необходимым видом и диаметром устройства. Если будете его самостоятельно устанавливать, соблюдайте инструкцию и правила монтажа, рекомендованные производителем клапана.

Видео: Причины запаха канализации в ванной и на кухне +как сделать вакуумный клапан

Кто же в наши дни захочет жить в доме без удобств? Современному человеку это трудно себе представить. Очень сложно без горячей воды, электричества. А без канализации? Да это вообще невозможно!

В доме нужны вода, туалет, ванная комната, значит, необходима нормально действующая канализационная система. При ее строительстве решается вопрос покупки арматуры — труб, фитингов, их выбор, но не менее важна и система вентиляции, тут тоже надо все продумать тщательно.

Без вентиляции не обойтись. Необходимо строить стояки и канализационные аэраторы.

Для чего нужен канализационный аэратор?

Это устройство иногда называют вакуумным клапаном
или канализационным воздушным клапаном.
Правильное его название — аэратор.

Стандартное решение проблемы — стояк, он выводится на крышу, так делают уже много лет. Иногда такая вытяжка недостаточна, тогда жильцы сталкиваются с неприятными явлениями — неприятным запахом из канализации, с фонтанами из сифонов. Аэраторы, вмонтированные в систему, призваны помочь избежать этих явлений.

Аэратор, который предназначен для внутренней канализации, монтируется так, не дает попасть в помещение газам, идущим по трубам.

Когда давление в стояке разряжается, он снимает его. В задачу воздушного клапана входит поддержание давления в канализационных трубах. Если давление падает, начинается работа аэратора, и заканчивается, когда оно нормализуется. Этим предупреждается появление запаха и выплеск воды.

Советы по эксплуатации

Во время применения электрических аэраторов нужно избегать контакта с влажной поверхностью, чтобы предотвратить короткое замыкание и поражение человека током. Поэтому не рекомендуется использование во время дождя или других осадков.
Необходимо следить за сетевым шнуром устройства, дабы он не попал в рабочую зону.
Перед процессом аэрации, участок нужно осмотреть, убрать камни, ветки и другие предметы, которые могут затруднить работу устройства. Не рекомендуется работать на очень крутых склонах.
Выбирают устройство исходя из площади территории, которую нужно обрабатывать. Для небольших газонов идеально подойдут механические, для средних территорий – электрические, для больших площадей – бензиновые.

Аэратор кровельный

Аэратор – это весьма простое устройство, которое поможет сэкономить время и силы при обработке почвы.

0 0 голоса

Рейтинг статьи

Как выбрать нужную модель

Существует ряд параметров, которые должны учитываться при выборе аэратора:

ориентация элементов канализационной системы;
вид приспособления, имеющего мембранную, комбинированную, рычажную, вакуумную или цилиндрическую модификацию с поворотным или шаровым механизмом;
номинальные показатели давления;
размеры устройства;
особенности способа монтажа;
материал, использованный в изготовлении и его прочностные характеристики;
возможность осуществлять ручную регулировку устройства при поломке конструкции или срыве гидрозатвора.

По мнению специалистов, оптимальным вариантом является приобретение клапанной системы, выпускаемой исключительно известными, проверенными производителями. Только хорошо зарекомендовавшие себя фирмы выпускают оборудование, которое бесперебойно и максимально эффективно работает продолжительный срок. На сегодняшний день популярны следующие бренды:

немецкая компания Оstеndоrf. Качественные характеристики выпускаемой этим производителем продукции в полном объёме соответствуют всем российским стандартам. Производственные площади немецкой компании располагаются на территории Московской области. Все стадии выпуска такого аэратора для канализации строго контролируются специалистами, а средняя стоимость изделия составляет чуть менее одной тысячи рублей;
шотландская компания МсАlрinе. Для выпускаемой этой фирмой продукции характерна достаточно высокая стоимость, которая объясняется долговечностью и использованием в процессе производства только высококачественного, проверенного сырья. Средняя стоимость такого аэратора составляет порядка полутора тысяч рублей;
российский производитель Политэк, современная продукция которого отличается вполне доступной стоимостью в пределах 250–300 рублей, а также зарекомендовала себя надёжной, эстетичной и гарантировано долговечной.

Следует помнить, что в любой модификации качественного аэратора обязательно должен присутствовать специальный узел, эффективно предотвращающий проникновение любых грызунов из канализационной системы в жилое помещение.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

Защита канализационных стоков от грызунов и прочих животных;
Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Особенности монтажа аэраторов в квартирах и частных домах

Для квартир и частных домов существуют некоторые различия в установке аэратора. Место его монтажа зависит от ряда факторов, которые мы рассмотрим ниже.

В квартире

Установка воздушного клапана на канализацию в квартире часто выполняется на стояк. К тому же монтаж может быть как и на разрезе трубы, так и на отдельном участке. Устанавливая аэратор, нужно запомнить, что для удобства можно смонтировать на старую трубу переходной элемент, а уже потом клапан. Такая установка решит проблему только на вашем участке. Остальных этажей это не коснётся.

В квартире воздушный клапан можно разместить не только на стояке, но и на любом участке системы

В частном доме

В доме монтаж аэратора чаще всего производится на основной стояк, который имеет отвод на крышу (это труба -вентиляция). Если ваш участок оснащён септиком, то монтаж аэратора необходим. Это нужно для того, чтобы бактерии получали кислород. Фановую трубу можно вывести на чердак и оснастить канализационным клапаном, однако, такую конструкции специалисты не поощряют, потому что не будет вентиляции стояка.

Наиболее подходящий вариант — это вывод фановой трубы через крышу. Многие не хотят этого делать из-за сложности процедуры или нежелания получить лишние отверстия в кровле. Однако такая конструкция считается оптимальной.

Рассмотрим варианты, когда установка аэраторов необходима:

В многоэтажных домах, которые подключены к очистительным конструкциям.
Для зоны, в пределах которой осуществляется сброс нечистот.
В конструкциях, исключающих вертикальное расположение прибора.

Как установить на канализационную трубу обратный клапан

Существует два способа установки на канализацию обратного клапана. Первый предполагает монтаж запорного элемента на общем канализационном коллекторе в многоквартирном доме. Во втором случае установка устройства выполняется для каждого источника слива. Такой вариант используется для частного домовладения.

Обратный клапан для канализации можно монтировать двумя способами

При установке запорного механизма следует помнить, что на канализационную трубу клапан не монтируется в разрыв стока под крышку ревизии. Заслонки могут эффективно работать в горизонтальной системе. В противном случае возникнут проблемы с отведением сточных вод, поскольку мембрана в такой позиции не создаст их беспрепятственное движение.

Выбирая место для установки обратного клапана, требуется учитывать, что к устройству должен быть обеспечен удобный доступ, чтобы в случае аварии не пришлось демонтировать отделку или передвигать мебель. Обратный клапан канализации 110 мм устанавливается в подвале после поворотного колена – перед входом трубопровода в стену. В квартире устройство ставится на крестовину или тройник вблизи центрального слива в стояк. Если нет технической возможности, тогда можно закрепить один запорный элемент диаметром 50 мм на отвод в сторону ванны или кухни, а второй клапан размером 110 мм установить на унитаз.

Установка обратного клапана размером 110 мм для одного стояка является недостаточной защитой от затопления

Запорная арматура монтируется в таком положении, чтобы можно было обеспечить свободное передвижение потока в одну сторону. Подсказкой служит указатель на корпусе клапана, который свидетельствует о направлении стока. Необходимо, чтобы клапан находился на высоте не менее 100 мм от самого высокого сифона.

Размер и материал клапана обязаны соответствовать характеристикам трубопровода. В противном случае придется использовать переходники, что приведет к ослаблению надежности системы.
