УСТАНОВКА ВОЗДУХОЗАБОРНИКА НА КАПОТ

Установка воздухозаборника на капот ВАЗ 2107 позволяет решить одновременно две задачи: первая из них несёт функциональный смысл, а вторая относится к изменению внешности автомобиля, т. е. тюнингу. При установке такой детали, как воздухозаборник, обеспечивается больший приток воздуха, что позволяет при движении машины не включать вентилятор отопителя независимо от времени года. Кроме этого, элемент улучшает дизайн не только капота, но и в целом всего автомобиля. Устанавливать этот аксессуар на машину или нет, решать только вам.

Наибольшее распространение получили воздухозаборники из пластика. Некоторые умельцы изготавливают подобные детали своими руками. На установку рассматриваемого элемента потребуется затратить минимум времени: монтаж производится при помощи саморезов через вентиляционную решётку на капоте. Сперва крепёж просто наживляют, выравнивают пластиковую деталь, а после этого окончательно прикручивают. Поскольку решёток на капоте ВАЗ 2107 две, то и воздухозаборников понадобится такое же количество.

Порядок действий чтобы снять с ваз 07 замок капота такой:

Открываем капот(см.Мухобойка на капот ВАЗ своими руками), чтобы уже написано выше, обвести его контур
Затем, воспользовавшись плоской отверткой, достаем держатели (фиксаторы) из посадочных мест, которыми держится трос замка
После извлечения разгибаем загнутый кончик троса и снимаем фиксирующую втулку
Затем, после снятия втулки, нам уже ничего не мешает с легкостью достать тросик замка
Берем гаечный ключ «10» и выкручиваем две гайки, которыми крепится замок на капоте ваз 21074, вынимаем гайки и шайбы расположенные под ними
Снимаем со шпилек замок и убираем его в сторону
Когда нам требуется замена тросика замка, тогда для этого нужно в салоне машины, отсоединить тросик от ручки рычага и вытащить его из оболочки наружу
Сейчас стали продаваться в магазинах запчастей тросы с оболочкой в комплекте
Как только мы вытянули трос, ищем отверстие в подкапотном пространстве, через которое пройдет оболочка, затем извлекаем уплотнительную резиновую втулку и вытаскиваем саму оболочку
Новый тросик меняется в обратном порядке
Сняв с ваз 2107 капота замок, проверяем работоспособность его рычагов и защелок, болтаться они не должны
Стоит проверить и в случае необходимости заменить пружину замка
Затем смазываем весь механизм и откладываем его в сторону
Прежде чем ставить замок на капот ваз 2107 на его место, проверяем состояние резьбы шпилек и состояние металла прилегающего к замку
Возможно, потрескалось лакокрасочное покрытие, такое часто бывает, устраняем обнаруженные дефекты, после этого можно установить на место замок, ориентируемся по обведенному контуру
После установки, необходимо отрегулировать замок на капоте ваз 2107 его и достичь качественного закрывания
В процессе регулировке замка, закрывание капота при не зажатых гайках, крепящих замок, может вызвать трудности при открывании его

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или функционирует неправильно, бывают и иные проблемы с системой обогрева салона ВАЗ-2107. Основная из них — снижение производительности печки.

Если печка греет слабо, то причина кроется в:

Неисправностях системы охлаждения силовой установки (снижение производительности помпы, заклинивание термостата).
Засорении радиатора.
Образовании воздушной пробки в радиаторе печки.
Износе уплотнителя заслонки воздухопритока.

Поиск причины снижения производительности начните с проверки нагрева радиатора печки. Для этого нагрейте мотор до рабочей температуры, откройте полностью кран подачи антифриза в печку и рукой проверьте степень нагрева подающего патрубка до и после крана и сам радиатор. Если до крана трубопровод горячий, а после него – нет, кран заклинил. В случае, когда радиатор не прогревается, причина кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, проведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но отмечено, что печка греет хуже, то проверьте работоспособность заслонки воздухопритока и состояние ее уплотнителя. Не помешает проверить корпус печки и воздуховоды на наличие неплотностей и щелей.

Чтобы печка ВАЗ-2107 хорошо грела, перед зимним периодом проверяйте работоспособность крана, замените антифриз (с промывкой системы), осмотрите механизм управления и работоспособность заслонок.

Какие симптомы плохой работы обдува можно выделить

Если речь идет именно о лобовом стекле, могут быть различные проявления плохой работы системы обдува. К примеру, возможно появление границ обдува из-за крайне некачественного потока воздуха. Это значит, что при высокой влажности ваши стекла будут постоянно запотевать с четкой границей обдува. Такие неприятности крайне плохо сказываются на качестве и безопасности управления авто. Существуют и другие способы определить неполадку:

можно использовать собственную руку в качестве индикатора потока воздуха – включите обдув на полную мощность и подставьте руку под воздуховоды, почувствуйте поток;
поиграйте с настройками климатической системы, подвигайте заслонку в разных направлениях, направьте воздух в ноги, в салон и пробуйте рукой поток воздуха;
узнайте, где в салоне находится непосредственно регулятор направления воздуха, попробуйте довести его до нужной позиции «на стекло» рукой самостоятельно;
если в машине есть кондиционер, попробуйте включить режим AUTO с быстрым просушиванием стекла, так можно точно увидеть границы обдува и сделать выводы;
обдув боковых стекол практически всегда работает качественно, если и эта проблема присутствует, стоит разобрать переднюю панель и осмотреть всю систему воздуховодов.

Высокое качество работы системы климата в современных автомобилях часто оказывается под вопросом из-за одной небольшой неполадки. И найти эту проблему крайне сложно. Можно использовать различные методы определения неполадок и получить минимум результатов. На форумах часто отчитываются о совершенно неожиданных способах решения проблемы, что становится действительно сюрпризом даже для мастеров на сервисе. Так что диагностировать такую неполадку очень сложно.

Что предпринять если обмерзает карбюратор зимой?

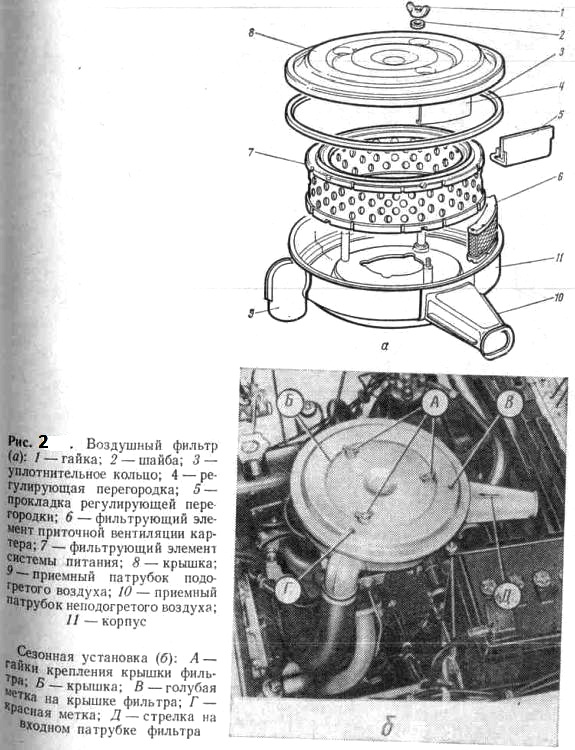

Переключатель в положении Cold находится тогда, когда перегородка внутри фильтра открыта и забор воздуха карбюратором осуществляется с улицы. Это положение используется летом. Положение Hot закрывает доступ воздуха извне и открывает его для забора горячего воздуха от коллектора. Это положение используется зимой и предотвращает образование льда в вышеописанных узлах карбюратора. Промежуточное положение приоткрывает перегородку частично и воздух забирается как от коллектора, так и с улицы. Оптимальное положение для весенне-осеннего периода. На воздушном фильтре карбюратора ОЗОН 2107 термопереключатель ручной. В некоторых моделях зарубежных производителей подача горячего воздуха регулируется автоматически. Мне будет приятно, если Вы выскажите свое мнение об этом посте.

Процесс регулировки на выбранной модели автомобиля

Устройство капотного замка ВАЗ 2108/2109/21099

Для начала, открываем и фиксируем капот

Обратим внимание на замок и попробуем разобраться в принципе его работы

На фото обозначены основные элементы замка:

Пружина защелки замка
Контргайка
Защелка
Предохранительный крюк
Ручка предохранительного крюка.

Из увиденного следует, что после того, как мы потянули за ручку открывания в салоне, тросик открывает фиксатор, который освобождает защелку замка. Благодаря пружине защелки, капот «прыгает» вверх, но его еще удерживает в полуоткрытом состоянии предохранительный крючок. И только нажав на ручку предохранительного крюка, мы можем полноценно его открыть и получить доступ в моторный отсек. Довольно надежная система. На первый взгляд…

Вертикальная регулировка замка

Если капот не хочет нормально закрываться (вы им хлопаете, давите на него, а он все равно закрывается с трудом, или вовсе не фиксируется в закрытом положении), или появилось дребезжание при езде по нашим идеально ровным дорогам (иногда оно заметно даже просто при заведенном двигателе), тогда необходима регулировка в вертикальном направлении. А именно – регулировка длины защелки замка.

Для этого, с помощью ключа на 19 мм ослабьте контргайку на защелке, придерживая саму защелку от проворачивания отверткой с плоской насадкой.

Если капот плохо или совсем не фиксируется в закрытом положении, то требуется немного увеличить длину защелки, чего мы добьемся выкручиванием ее с помощью отвертки.

При дребезжании капота, наоборот, нужно укоротить защелку, закрутив ее на несколько оборотов вглубь. Нужная длина защелки определяется экспериментальным путем.

Избавились от проблемы? Тогда затягиваем контргайку (не забываем придерживать отверткой защелку), еще раз проверяем и радуемся!

Горизонтальная регулировка замка

При проблемах с открыванием, при металлическом постороннем стуке при закрывании, замок требует горизонтальной корректировки.

Для этого также ослабляем контргайку и немного передвигаем (не крутим, а именно двигаем) защелку в нужном направлении.

При правильной регулировке, все должно хорошо закрываться и открываться. Без прикладывания усилий. В идеале, капот должен полностью захлопываться при отпускании с высоты 20-30 см и отщелкиваться от потягивания за ручку привода в салоне, стопорясь лишь предохранительным крючком.

Назначение и причины неисправности

Трос капотного замка для автомобиля ВАЗ 2107

Схема запирающего механизма капота

Тросик передаёт усилие, прикладываемое водителем, от рычага открывания капота к капотному замку. Ситуации, в которых необходима замена, перечислены ниже.

Со временем тросик стал плохо перемещаться внутри пластиковой рубашки.
Несколько нитей троса оборвались, в результате чего он стал длиннее и усилие просто не доходит до капотного замка.
Замок капота заржавел, его части утратили подвижность, в результате водитель вынужден тянуть за рычаг открывания капота сильнее, что, в конце концов, и приводит к обрыву.

Материалы

Большую часть этих тюнячек делают из пластика. Рынок моделей богат – выбирай, не хочу.

Изготавливаются они из того же металла, что и капот машины. В таких случаях в капоте прорезаются отверстия в виде буквы П, металл загибают под определенными углами для формирования профиля воздухозаборника. По краям приваривают куски, закрывающие торцы. Затем поверхности шпаклюют и красят. Элементы делаются таким образом, чтобы не перерезать ребра жесткости в капоте. Иначе последнему придется не сладко. Перед установкой его демонтируют. В роли материала, альтернативного пластику, выступает стеклопластик. Он прочен и красиво выглядит. В большинстве случаев воздухозаборники крепят при помощи силиконовых герметиков. Но есть варианты и с саморезами. В этих случаях крепится деталь изнутри. Способ зависит от формы детали. В комплектах к ним частенько добавляют все необходимые элементы для монтажа.

Более продвинутые элементы комплектуются интеркулерами. Они позволяют направить воздух в нужное место и сделать его на порядок холоднее.

↑ Откуда поступает воздух в салон автомобиля?

Вентиляция салона автомобиля осуществляется разными способами. Наружный воздух может поступать в салон автомобиля:

при опущенных стеклах дверей;
через верхние сопла вентиляции салона на панели приборов, если переместить вправо распределительный рычаг 7 и рычаг 6 управления крышкой люка воздухопритока;
через боковые сопла 1 на панели приборов, если переместить вправо рычаг 6, а рычаг 7 влево;
через отверстия кожуха отопителя, если открыть рычагом 9 крышку отопителя и переместить рычаг 6 вправо;
через центральные сопла 4 напрямую с коробки воздухопритока при движении автомобиля, если регуляторами 2 открыть заслонки сопел (летний обдув).

↑ Регулировка воздушного потока

Перемещением рычажка 3 в горизонтальном и вертикальном направлениях меняется направление воздушного потока из сопла.

В среднем положении рычага 7 и в правом крайнем положении рычага 6 воздух будет поступать как через верхние, так и через боковые сопла.

В случае движения автомобиля с небольшой скоростью можно увеличить количество поступающего воздуха, включив электровентилятор отопителя переключателем 10.

Зачем это нужно

Чтобы двигатель хорошо работал, ему требуется большое количество воздуха и кислорода в частности. Кислород поступает в камеру сгорания, смешиваясь с топливом, образуя топливовоздушную смесь. Она воспламеняется, что приводит в движение поршни, коленчатый вал и в конечном итоге колеса.

Причем количество поступающего кислорода в камеру сгорания напрямую зависит от того, какой температуры воздух. Из-за того что двигатель греется во время работы, количество кислорода от этого падает. Отсюда и западение мощности силовой установки. Поскольку в цилиндры поступает недостаточный объем кислорода, топливовоздушная смесь получается неполноценный, не может полностью сгорать.

Чтобы кислород лучше поступал, требуется обеспечить его лучшее проникновение. Можно говорить, что воздухозаборники тут играют самую непосредственную роль. Причем выполняют они сразу две функции. А именно охлаждают двигатель, и обеспечивают приток свежего воздуха с большим содержанием кислорода.

Установив воздухозаборник, его специальная конфигурация обеспечивает эффективное проникновение кислорода в подкапотное пространство, повышая мощность и отдачу. Потому можно с уверенностью сказать, что этот элемент лишним не будет. Только если речь идет не о декоративной накладке.

Турбина – роскошь или необходимость

При первом взгляде на выпуклость капота невольно задаешься вопросом: «Это признак роскоши и богатого состояния владельца или все же первая необходимость?» Первым делом стоит упомянуть, что подобный тюнинг характерен лишь для тех машин, которые оснащаются турбиной. И прежде всего здесь стоит вопрос усиления мощи своего железного коня.

В последнее время каждый второй водитель желает установить воздухозаборник на капот. И это в силу того, что установка турбины приобрела широкую известность и признание со стороны многих водителей. Это самый распространенный и неизбежный элемент технического тюнинга.

Увеличение мощности может составлять до 30-50 процентов, исходя из марки модели силового агрегата. Помимо этого, примерно на 15 % снижается потребление топлива. То есть видно, что турбина устанавливается в целях экономии, учитывая, по какой стоимости отпускается топливо на многих заправочных станциях.

Что касается окупаемости, то установленный воздухозаборник на капот автомобиля компенсирует затраты в течение короткого периода. А частое использование транспортного средства сокращает этот срок. Но что самое ценное, так это отсутствие необходимости покупать более сильный мотор, который крупнее. К тому же турбированный двигатель лучше справляется с нагрузками в процессе эксплуатации автомобиля. Отработавшие газы после таких моторов менее токсичные.

Проверка составляющих

Естественно, разборка печки на ВАЗ 2110, проверка ее составляющих нужна, если вы недовольны ее работой, а также, если она не поддается регулировке.

Итак:

Первое, что нужно сделать – проверить, не сгорел ли предохранитель. И хотя, если это произошло, сразу напрашивается мысль – поменять сгоревший предохранитель, не спешите. Это вряд ли решит сразу проблему, вероятнее всего, что он не причина, а следствие какого-то сбоя, который необходимо отыскать; Прежде всего нужно проверить, приходит ли в движение заслонка при изменении параметров датчика отопителя

Осторожно, чтобы не оборвать провод, идущий на подсветку, снимите дефлекторы. Теперь вы сможете четко видеть, поворачивается заслонка или нет. Если нужна замена заслонки отопителя, то будет оправдана установка алюминиевой вместо пластиковой; Проверьте сопротивление температурного датчика

Если в салоне 16°С, то его сопротивление должно быть 250 Ом, при 22°С – около 200 Ом. Если это не так, то должна помочь установка нового датчика; Желательно также проверить контроллер: вытащить из гнезда, включить зажигание и, изменяя ручкой температурные параметры, замерить напряжение на длинном разъеме. Если напряжение не меняется, значит, он неисправен; Чтобы проверить моторедуктор печки, придется сделать небольшой разбор: снять жабо, добраться к приводу моторедуктора (к нему подведены коричневый и розовый провода). На разъем подать ток от аккумулятора. Если он крутится – значит исправен, нет – может понадобиться установка нового; Если отопитель работает только в одном положении, возможно, сгорело дополнительное сопротивление (резистор), через которое подключен вентилятор. Установка нового возможна лишь со стороны моторного отсека; Проверьте, не отгорели ли провода в контролере. Для этого его нужно разобрать; Справа под капотом вы найдете блок реле. Весьма возможно, что от реле, отвечающего за работу отопителя, отошел провод. Заодно проверьте реле, включающее обогрев заднего стекла. Если же у вас такой обогрев не предусмотрен, проводя тюнинг печки, вы можете включить в систему и это реле; Если воздух, поступающий в салон ВАЗ 2110, достаточно не прогревается, обязательно посмотрите уровень тосола, а также — отсутствие его утечки из отопителя;

Если нужна замена заслонки отопителя, то будет оправдана установка алюминиевой вместо пластиковой; Проверьте сопротивление температурного датчика. Если в салоне 16°С, то его сопротивление должно быть 250 Ом, при 22°С – около 200 Ом. Если это не так, то должна помочь установка нового датчика; Желательно также проверить контроллер: вытащить из гнезда, включить зажигание и, изменяя ручкой температурные параметры, замерить напряжение на длинном разъеме. Если напряжение не меняется, значит, он неисправен; Чтобы проверить моторедуктор печки, придется сделать небольшой разбор: снять жабо, добраться к приводу моторедуктора (к нему подведены коричневый и розовый провода). На разъем подать ток от аккумулятора. Если он крутится – значит исправен, нет – может понадобиться установка нового; Если отопитель работает только в одном положении, возможно, сгорело дополнительное сопротивление (резистор), через которое подключен вентилятор. Установка нового возможна лишь со стороны моторного отсека; Проверьте, не отгорели ли провода в контролере. Для этого его нужно разобрать; Справа под капотом вы найдете блок реле. Весьма возможно, что от реле, отвечающего за работу отопителя, отошел провод. Заодно проверьте реле, включающее обогрев заднего стекла. Если же у вас такой обогрев не предусмотрен, проводя тюнинг печки, вы можете включить в систему и это реле; Если воздух, поступающий в салон ВАЗ 2110, достаточно не прогревается, обязательно посмотрите уровень тосола, а также — отсутствие его утечки из отопителя;

Как сделать воздухозаборник самостоятельно?

Воздухозаборник ВАЗ 2107 своими руками Решив не тратить деньги на новую уже готовую деталь, можно сделать ее своими руками. Естественно, прежде чем приступать к работе, необходимо продумать дизайн будущего воздухозаборника. Процесс создания включает в себя несколько основных этапов.

Создание основы

Для этого нужно приобрести толстую монтажную пленку. После этого необходимо следовать инструкции, чтобы процесс увенчался успехом:

Определить место, где будет установлен созданный воздухозаборник. Здесь надо расстелить подготовленную пленку. Желательно, чтобы ею был покрыт не только тот участок, на котором будут проходить работы. Можно застелить капот Ваз 2107 полностью, чтобы его лакокрасочное покрытие было защищено, ведь иначе оно может пострадать при проведении работ;
Закрепить пленку монтажным скотчем, чтобы она была полностью неподвижной;
Сверху залить пеной и подождать, пока она полностью не затвердеет.

Придание формы

К этому этапу можно приступать только после полного затвердевания пены, иначе воздухозаборник будет иметь неправильную форму. Используя монтажный нож, следует удалить все остатки монтажной пены. Руководствоваться здесь следует исключительно своим воображением.

https://youtube.com/watch?v=VDLoAp46E-o

Важно: вместо монтажной пены в процессе работы можно использовать и мелкозернистый пенопласт. В таком случае следует рассчитать оптимальный размер пласта

Брать можно немного больше материала, чтобы хватило. А вот меньший кусок пенопласта брать не рекомендуется.

Лучше начинать вырезание с нижней части, которая прилегает к автомобилю, поскольку она более сложная. И если вдруг что-то не получится, то можно будет начать заново.

После черновой работы ножом следует протереть поверхность детали наждачной бумагой. Делать это нужно до тех пор, пока не будут достигнуты желаемые очертания. В конце концов, должна получиться заготовка для будущей детали.

Оклеивание стекловолоконной тканью

Воздухозаборник начнет получать свойственный ему вид после оклеивания заготовки стекловолоконной тканью. Надо помнить, что чем сложнее форма детали и острее ее грани, тем тоньше должен быть материал. Вообще, оптимальная толщина ткани – всего 1-2 мм. Иногда ткань немного надрезают, чтобы она еще плотнее прилегала.

Удаление внутренней заготовки

Прежде чем приступать к данному этапу, следует оставить получившийся воздухозаборник на сутки, чтобы верхний слой как следует подсох.

Этот этап осуществляется в несколько действий:

Удалить содержимое будущей детали (пенопласт или монтажную пену);
Обрезать все лишнее;
Сформировать отверстие.

При этом не обязательно шлифовать внутреннюю часть детали. Если есть желание, то можно частично пройтись шкуркой по самым заметным неровностям.

Пропитка, шпаклевка

Эта часть считается самой трудоемкой, поэтому перед началом ее выполнения следует подготовиться морально, так как от качества проделанной на этом этапе работе, будет зависеть конечный результат. В качестве пропитки желательно использовать мастику со стекловолокном. Полученную смесь можно размешать с обычной кузовной мастикой. Обязательно следует прикладывать воздухозаборник к его будущему месту расположения, чтобы вовремя зашкурить или дополнить его мастикой.

Как лучше закрепить на капоте

Многие установку воздухозаборника методом прикручивания к капоту считают вандализмом. Горечь в том, что в месте сверления рано или поздно, но появятся очаги коррозии. Будет неплохим решением приклеить воздухозаборник к капоту, к примеру, той же эпоксидной смолой. Но для этого глянцевую поверхность капота придется как минимум заматовать наждачной бумагой, чтобы обеспечить адгезию. Если аксессуар устанавливается на неокрашенный капот, то это и вовсе не проблема.

Лучше всего для крепления использовать кузовной герметик. Он достаточно прочно будет держать воздухозаборник и не даст ему повредить ЛКП автомобиля. В качестве временного решения можно использовать двухсторонний скотч 3М, для улучшения адгезии рекомендуем праймер, использующийся при оклейке авто виниловой пленкой. Но стоить быть готовым к тому, что со временем прочность соединения ослабнет.

Важно знать

Наибольшая проблема большинства кастомных воздухозаборников – скопление грязи, листьев во внутренней полости. Также не стоит забывать об агрессивных дорожных реагентах, коими так щедро обрабатывают дороги в зимнее время. Если в вашем случае воздухозаборник выполняет свое прямое предназначение – охлаждает интеркулер, как это реализовано в Subaru Impreza WRX STI, или улучшает приток воздуха к воздушному фильтру, и вам пришлось вырезать отверстие в капоте, почаще промывайте полость мойкой высокого давления. Также примите противокоррозийные меры в месте реза, креплений. Примеряя место выреза в капоте, обязательно ориентируйтесь на внутренние ребра жесткости.

1 Воздухозаборник – простая декорация или нечто большее?

На многих автомобилях можно увидеть оригинальные украшения – виниловые наклейки, аэрообвесы, жидкие подкрылки и так далее, которые изготавливаются и монтируются водителями самостоятельно либо в специализированных мастерских. Подобные декоративные детали делают машину нестандартной, выделяющейся из потока движущихся транспортных средств. Ярким и запоминающимся элементом внешнего тюнинга легкового авто является воздухозаборник. Его практическая функция заключается в заборе из окружающей среды холодного воздуха и направлении его на внутренние механизмы и системы машины.

Читайте так же:

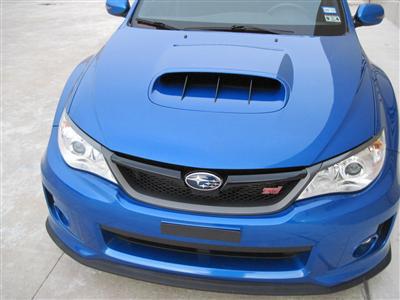

Воздухозаборник на капоте авто

Любое современное авто разрабатывается максимально тщательно. Инженеры грамотно рассчитывают траекторию, по которой в коллектор автомобиля попадает воздух, создают эффективные способы охлаждения двигателя. Поэтому самодельный заборник оказывает минимальное влияние на работу силового агрегата машины.

Интересующий нас элемент внешнего декора, впрочем, может выполнять и свое прямое назначение. В этом случае его монтируют:

С целью вытяжки из моторного отделения горячего воздуха. Методика используется тогда, когда требуется добиться охлаждения двигателя потоком, проходящим через радиаторную решетку. Нагретый воздух при этом удаляется через так называемую обратную ноздрю – специальное отверстие в капоте автомобиля.
Для захвата из окружающей атмосферы холодного воздушного потока. Такая схема установки применяется при горизонтальном размещении интеркулера (фронтального).

Давайте разберемся, как самостоятельно сделать воздухозаборник и без лишних затрат сил смонтировать его на капот своего автомобиля. Поверьте, особых сложностей вас не ожидает.
