Автомобильный домкрат своими руками: 8 вариантов конструкций

Когда устройство сломалось

Если сломался подъемный механизм, то работа по ремонту технических средств полностью прекращается. Причиной отказа приспособления может быть неправильная эксплуатация, попадание в гидравлическую систему посторонних предметов или воздуха. При пользовании рычагом может наблюдаться недостаточно плавное движение поршня, снижение давления масла.

В зависимости от того, какой узел не выполняет функций, разрабатывается последовательность мероприятий по устранению причины. Восстановить рабочие характеристики приспособления поможет очистка механизмов от засорения, доливка жидкости, замена клапана и прокачка поршневой системы. Любую причину поломки можно выявить после снятия крышки корпуса, если обнаруживаются механические повреждения деталей, то старый домкрат лучше заменить на новый.

Как происходит замена

Домкрат начинает медленно работать, если теряется его герметичность и начинает вытекать масло. В этом случае необходимо заменить масло и провести техническое обслуживание изделия.

Сначала домкрат нужно разобрать. Удалить с поршня грязь, очистить детали от ржавчины

. Поменять все прокладки, чтобы в дальнейшем не возникало никакой течи. После сборки системы, можно снова заправить домкрат новой гидравлической жидкостью.

После смены смазки, домкрат необходимо повторно прокачать. Поршень должен быть поднят до упора

.Чтобы убедиться, что операция прошла успешно, нужно открыть пробку, залитое масло должно начать вытекать . Такую работу лучше делать вдвоём. Один держит домкрат, другой занимается его прокачкой.

Заливка реечного устройства

Отверстие, через которую заливается жидкость, расположено около плоского основания, внизу цилиндра. Для заливки нужно снять заглушку

.В открывшееся отверстие вставляют сопло маслёнки .Как только жидкость начнёт вытекать, заливка прекращается . Заглушка возвращается на своё место.

Заправка бутылочного механизма

Сначала домкрат нужно опустить. Имеющийся выпускной клапан поворачивает против движения часовой стрелки

. Заглушка располагается на наружном цилиндре.Её нужно снять и вставить нос маслёнки .Заливка продолжается до уровня 0,3 см . После чего снова устанавливают заглушку.

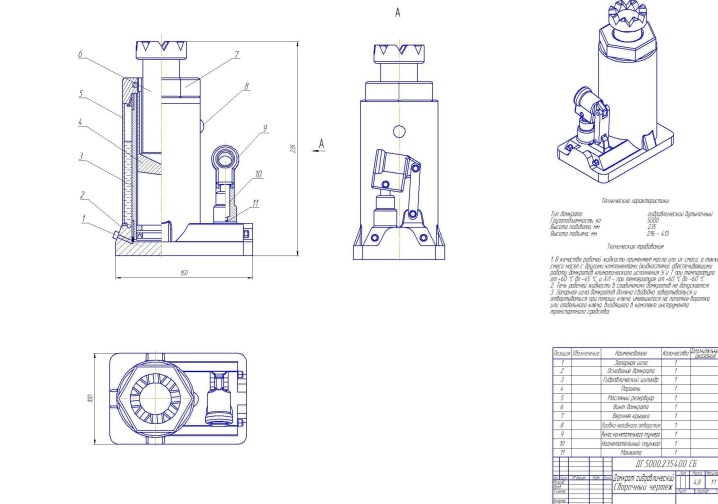

Устройство гидравлического подъемника

элементы домкрата

Основные составляющие системы — корпус, подвижный поршень и жидкая среда (машинное масло). Корпус выполняется из прочного металла в форме цилиндра. Он служит одновременно направляющей для штока и емкостью для технической жидкости. Дополнительные элементы, приводящие устройство в работу:

• рычаг;
• клапаны;
• плунжер.

Использование клапанов позволяет увеличить усилие, подаваемое на рычаг в десятки раз. Плунжер необходим для передвижения поршня методом транспортировки рабочей жидкости в емкость под ним. Клапан не позволяет жидкости перетечь назад в общую емкость. Постепенно плунжер перекачивает все больше жидкости под поршень, поднимая его. А чтобы груз опустился, необходимо только позволить маслу вернуться в общую емкость, приоткрыв клапан.

Как залить масло?

Гидравлическая жидкость заливается через горловину, расположенную сбоку корпуса. Она же является уровнем. Нагрузки на пробку нет, внутри корпуса нет давления. Затем необходима прокачка гидравлического домкрата. Это несложная, но ответственная процедура.

После заливки необходимо поднять шток на максимальную высоту (без нагрузки). Затем домкрат кладется горизонтально, заливной пробкой вверх. Пробка ослабляется, и шток энергично вдавливается в цилиндр. Большая часть воздуха выдавится в емкость с жидкостью.

Затем пробка плотно закрывается, и производится несколько (до 20) полных циклов подъема на максимальную высоту с нагрузкой 30-50 кг и опускания штока. После чего следует выполнить контрольный подъем под повышенной (100-500 кг) нагрузкой. Если домкрат «не держит» груз – прокачку повторить.

Какое масло залить? То, которое указано в паспорте изделия или в инструкции. Если документы утеряны – найдите информацию на сайте завода изготовителя. Мастера со стажем советуют использовать т.н. веретенку. Это справедливо лишь для старых моделей.

Остались вопросы? Смотрите видео про ремонт 12-ти тонного гидравлического домкрат бутылочного типа.

Без домкрата автолюбитель, без преувеличения, остаётся «как без рук». И нужен он не только для того, чтобы поменять колесо в дороге. Хороший домкрат незаменим при некоторых видах ремонтных работ – особенно в обычном гараже, не оборудованном подъёмником. Например, при сборке подвески после ремонта, когда необходимо сделать окончательную затяжку рычагов. Совершенно ни к чему опускать авто на колёса, чтобы сайлентблоки приняли «рабочее» положение – достаточно поддомкратить рычаг, чтобы придать ему нужное положение. Особенно удобен подкатной гидравлический домкрат – благодаря конструкции его можно устанавливать под деталь, расположенную низко, – так, что никаким другим домкратом под неё не подберёшься. Но, как и любой другой механизм, домкрат может выйти из строя. Ремонт подкатного домкрата доступен любому, кто самостоятельно ремонтирует авто

Расскажем лишь о том, на что в первую очередь нужно обратить внимание при ремонте подкатного домкрата своими руками. В первую очередь рассмотрим его устройство

Причины, из-за которых снижается эффективность работы домкрата

Перед тем как прокачивать гидравлическое оборудование, необходимо установить причины, из-за которых ухудшилась его функциональность. Распространенными факторами нарушения нормального функционирования механизма являются загрязнения, а также попадание воздушных масс в полость подъемника.

Ограничение возможностей домкрата влечет за собой образование коррозии на поверхности рабочего цилиндра.

Частые причины, из-за которых нужно осуществлять прокачку подъемного устройства:

• высокая нагрузка, которая провоцирует сгибание гидравлического штока;
• образование воздушных пузырьков;
• внутренняя коррозия механизма;
• некачественное масло, которое заправляют в домкрат, что вызывает его стремительную порчу.

Чтобы устранить дефекты, следует придерживаться ряда определенных правил. Все крепежи аккуратно откручивают, после чего извлекают клапан, который отвечает за то, чтобы рабочая жидкость стравливалась. Что касается первичного поршня, его необходимо извлечь и тщательно осмотреть на наличие возможных поломок. Шарики на клапанах и прокладки также осмотреть, и если их внешний вид будет неудовлетворительным, комплектующие следует заменить.

Чтобы устранить загрязнения и другие посторонние элементы, детали также нужно промыть. После того как механизм будет собран, в него заливают качественное масло и начинают качать.

Обратите внимание!

Чтобы конструкция нормально функционировала, рекомендуется пользоваться только специальными видами масел. В противном случае достичь полной мощности в процессе использования подъемника будет сложно.

Рекомендации по эксплуатации

Соблюдение правил использования любого инструмента позволяет максимально продлить срок его эксплуатации. Естественно, гидродомкраты не являются исключением. Так, в частности, настоятельно рекомендуется после окончания работ освобождать оборудование от нагрузки. Помимо этого, залогом долговечности подъемника будет его правильное хранение с учетом негативного воздействия влаги и пониженной температуры.

Об особенностях работы гидравлического домкрата вы можете узнать из следующего видео.

Параллельно следует уделять внимание состоянию рабочей жидкости. Кстати, нередко в цилиндры домкратов заливают так называемую отработку

Это само по себе крайне негативно отражается на функциональных показателях домкратов.

При активной эксплуатации устройств рекомендуется замену масла и прокачку системы осуществлять каждый 2-3 месяца. Если гидродомкратом пользуются редко, то подобные процедуры можно повторять каждые полгода.

В процессе обслуживания стоит акцентироваться на следующих важных моментах:

• объем и качество масла;
• присутствие воздушных пузырьков;
• чистота и плотность прилегания клапанов.

Чаще всего все проблемы возникают именно из-за недостатка рабочей жидкости. Решаются они элементарным доливанием масла. Однако необходимо знать, что именно необходимо доливать в резервуар гидродомкрата. В принципе, оборудование способно работать, пусть и недолго, на обычной воде. Но качественная жидкость обеспечит соответствующие эксплуатационные показатели и долговечность.

Как правильно заменить масло в гидродомкрате показано в следующем видео.

При выборе конкретного варианта заправочного материала необходимо учесть важные особенности. Рекомендуется избегать использования тормозной жидкости, поскольку она способна поглощать влагу, вызывающую коррозию. Также не стоит делать выбор в пользу материалов, имеющих минеральное, нефтяное и гликолевое происхождение. Оптимальным вариантом будет синтетическое масло, которое, помимо всего прочего, устойчиво к воздействию низких температур.

Нередко подъемные механизмы отказывают в самые неподходящие моменты, что может представлять серьезную опасность. Исходя из этого, настоятельно рекомендуется соблюдать определенные правила эксплуатации подъемных устройств рассматриваемой категории.

При этом акцентируется внимание на следующих ключевых моментах:

При установке домкрата необходимо убедиться в том, что он устойчиво располагается на жесткой и максимально ровной поверхности

Также важно, чтобы упор и поднимаемый груз располагались параллельно друг другу.
При подъеме автомобиля упором должны быть максимально прочные конструктивные элементы.
Подъем следует осуществлять плавными движениями рычага рабочего цилиндра. Важно следить за тем, чтобы поднимаемый груз оставался неподвижным.
Использование подставок в большинстве случаев является обязательным.
После завершения работ необходимо очистить шток от грязи при наличии таковой.
Хранить и транспортировать гидродомкрат следует только в том положении, которое указано в инструкции, разработанной производителем и входящей в комплект поставки оборудования

Устройства бутылочного и подкатного типа должны находиться в вертикальном и горизонтальном положении соответственно.
Хранят домкраты с опущенными штоками, выдвижными винтами и поршнями насосов.
Перечисленные элементы рекомендуется периодически смазывать.
По мере высыхания и испарения рабочей жидкости ее требуется доливать и прокачивать систему.

Соблюдение перечисленных правил позволит максимально обезопасить процесс подъема и фиксации тяжелых грузов с помощью гидравлических домкратов. Это также поможет многократно продлить срок эксплуатации оборудования

Важно при этом учитывать особенности каждого вида устройств и конкретных моделей

Обзор разбора и ремонта гидравлического домкрата представлен в следующем видео.

Главные требования к гидравлическому маслу

Гидравлические составы для подъёмников подразделяются на три основные группы: гликолевые; синтетические; нефтяные.

Также такие масла популярны для обслуживания самолётов, кораблей, морского оборудования, двигателей, амортизаторов.

Практически все сорта гидравлических жидкостей изготавливаются на основе базовых масел, которые производятся путём переработки нефтяных фракций. Затем базовая основа очищается, и в неё добавляются специальные присадки. За счёт таких добавок гидравлическое масло не пенится и обеспечивает механизму защиту от окисления и коррозий.

Выбирая масло для домкрата необходимо обращать внимание на некоторые показатели:

• Вязкость состава должна быть средней. Масло не должно быть слишком вязким или слишком жидким. От этого показателя зависит лёгкость передвижения деталей в оборудовании.
• Фильтруемость жидкости является ещё одним важным параметром. Масло должно хорошо проходить через фильтр, и при этом не пенится. Фильтрация гидравлической жидкости необходима для очистки её от различных примесей и газов.
• Индекс вязкости или температурный показатель масла также является немаловажным и должен иметь большое значение.
• Антикоррозийные характеристики состава должны быть отличными, в противном случае механизм очень быстро выйдет из строя.

На правильно выбранное гидравлическое масло не будет влиять химический состав окружающей среды и высокие скачки температур. Жидкость не будет подвергаться окислению и защитит механизм от преждевременного износа.

Особенности использования гидравлического масла

В тёплое время года механизмы можно заправлять любым видом масла, а вот зимой выбор рекомендуется остановить на синтетическом составе. Связано это с тем, что синтетическая жидкость не замёрзнет даже в сильный мороз, а значит, оборудование можно будет смело использовать.

Менять гидравлическое масло следует не реже двух раз в год. Если же оборудование используется систематически, то его каждый месяц следует промывать, меняя при этом старый гидравлический состав на новый. В этом случае домкрат долгие годы будет работать без всякого ремонта.

Винтовой домкрат своими руками

С первого взгляда на простую конструкцию стандартных бутылочных и ромбовидных домкратов, принцип их действия становиться ясен практически сразу. Эти нехитрые, с первого взгляда, устройства состоят из невероятно точных и крепких элементов, изготовить которые в домашних условиях практически невозможно. Процесс требует нарезания крупной трапецеидальной резьбы, однако если подобную деталь приобрести в готовом виде, сделать винтовой домкрат своими руками проще простого. Процесс изготовления элементарного бутылочного устройства показан далее.

По инструментам:

• УШМ (болгарка) с отрезным диском по металлу;
• Сварочный аппарат.

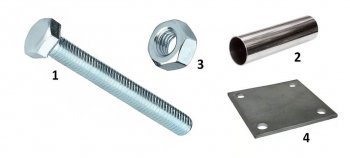

Конструкция изделия предельно проста и требует минимум времени на сборку. Собственно, требуется отрезать трубу нужной длины и приварить к ровной пластине (основанию). Далее, в болт закручивается гайка (до упора) и эта комбинация вставляется в трубу. Подъем осуществляется обычным вращением гайки, когда шляпка болта упирается в груз.

Для более полного понимания, рекомендуем рассмотреть процесс изготовления в наглядном видеоформате. Автор ролика, демонстрирует каждый этап сборки и показывает сам принцип использования устройства на практике.

Чтобы не ограничиваться одним вариантом изделий, расширим руководство примером самодельного подъемника ромбического типа. Представленная далее самоделка не обладает хорошей устойчивостью и высокой грузоподъемностью (около 400 кг), но доказывает, что собрать винтовой механический домкрат своими руками можно из доступных, бюджетных материалов. В изготовлении устройства, задействован прямоугольный и п-образный профиль, болты, гайки и прочное основание. Размеры основных элементов указаны на фото, ниже.

Лучшие бутылочные домкраты

Ниже мы представили рейтинг лучших бутылочных домкратов. Модели бутылочного типа отличаются своей высокой мощностью, но низкой мобильностью. Это означает, что ими достаточно сложно пользоваться в критических ситуациях, они отлично подходят для внедорожников или грузовика газель и т.п. По принципу работы, они больше подходят для цехов, условий авто обслуживания и т.д. Список лучших бутылочных домкратов для автомобиля:

7. Sparta Compact 50333 (5 т)

У модели существуют разные уровни мощности, начиная от 2 тонн, и заканчивая 20. Каждый из предназначен для подъема определенного груза. Также нужно помнить о том, что механизм устройства гидравлический, и для его работы необходимо возлагать и физическую силу. Этот домкрат идеально подходит для работы как с легковыми, так и с грузовыми типами автомобилей. Высота подхвата – 18 сантиметров, и 34 сантиметра максимальная. Для удобства предусмотрена и складная рукоятка оборудования.

Отзывы:

ЛайкДизлайк

6. Kraftool Double Ram 43463-6 (6 т)

Высокая мощность домкрата, способная поднимать до 6 тонн. Довольно высокая высота подхвата в 17 сантиметров, из-за чего часто придется работать на плоской поверхности. Максимальная подъёмная высота составляет 42 сантиметра. Также имеется и двухступенчатый домкрат, делающий процесс работы более проще. При покупке, в комплект помимо домкрата также входят 2 части составной ручки и инструкция. Для удобства покупателя к домкрату были добавлены складные рукоятки и дополнительный ход для выдвижного винта.

Отзывы:

ЛайкДизлайк

5. Airline AJ-B-04S (4 т)

Это чуть ли не самый лучший бутылочный домкрат для автомобиля, он подходит по всем параметрам, и способен поднимать машины до 4-х тонн. Механизм передачи энергии гидравлический, при этом имеется складная рукоятка для удобства при работе. Высота подхвата составляет 18 сантиметров, а максимальная подъёмная высота – 35 сантиметров. При покупке у оборудования имеется гарантийный срок в 36 месяцев, а весит устройство всего лишь 3.3 килограмма. Ширина домкрата 11 сантиметров, а выдвижной винт имеет ход в 6 сантиметров.

Отзывы:

ЛайкДизлайк

4. Autoprofi DG-08 (8 т)

Устройство имеет большую механическую мощность, и способен поднимать груз до 8-и тонн. Имеется складная рукоятка для удобства при работе с гидравлической системой подачи. Высота подхвата составляет 20 сантиметров, а максимальная подъёмная высота 40.5 сантиметров. При покупке в комплект входит специальный рычаг, который облегчит подъем при подъеме больших масс. Устройство можно использовать как для подъёма грузовых, так и легковых автомобилей. В качестве дополнительной безопасности встроен перепускной клапан, который препятствует при подъеме грузов с недопустимой массой.

Отзывы:

Лайк1Дизлайк

3. Matrix 50752 (3 т)

У модели имеется специальный руль, при воздействии на который механизм приводится в движение. Оборудование имеет специальную систему фиксации, которая увеличивает безопасность при подъеме грузов весом до 3 тонн. Если слушать отзывы большинства автосервисов, Matrix – лучший домкрат для проведения строительных и монтажных работ. Высота подхвата составляет 19.4 сантиметра, а максимальная высота подъёма составляет 37.2 сантиметра. Домкрат прекрасно подходит для кроссовера. Если груз превышает максимально допустимую массу, то автоматически срабатывает клапан безопасности, и предотвращает подъем. Домкрат отлично подойдёт для авто с лёгкой массой.

Отзывы:

Лайк1Дизлайк

2. ЗУБР T50 43060-10 z01 (10 т)

Бутылочный домкрат ЗУБР обладает высокой грузоподъемностью до 10 тонн. Механизм работает по механическому принципу передачи энергии, и обладает хорошей устойчивостью, за счёт чего им можно длительное время поднимать различные грузы. Высота подхвата составляет 22.8 сантиметров, а максимальная высота подъёма – 46.2 сантиметра. Помимо этого, домкрат может похвастаться своей низкой массой в 6.6 килограмм, и занимает мало пространства. Это делает его транспортировку значительно проще.

Отзывы:

Лайк1Дизлайк

1. БелАвтоКомплект БАК.00049 (20 т)

Гидравлический домкрат с большой устойчивостью и хорошим качеством. Это лучший по грузоподъемности бутылочный домкрат, который способен поднимать любой вес до 20 тонн. Он обладает клапаном безопасности, который предотвращает подъем при слишком сильной нагрузке. Высота подхвата составляет 21 сантиметров, а максимальная высота подъема – 41 сантиметров. Для удобства во время работы, имеется и складная рукоятка. Домкрат отлично подойдёт для подъёма грузовых и легковых автомобилей.

Отзывы:

ЛайкДизлайк

Ремонт гидравлического бутылочного домкрата своими руками

Наиболее частыми и распространенными поломками бутылочного домкрата является выход из строя сальников и прокладок, в результате чего происходит вытекание жидкости из рабочего цилиндра. Также еще одна популярная неисправность представлена заклиниванием штока при его обратном ходе.

Начинать ремонтные работы нужно со слива масла, после чего конструкцию разбирают, меняют сальники и уплотнители, заливают новое и качественное масло, а затем прокачивают устройство.

Нередко в рабочей жидкости скапливается грязь, что влечет за собой заклинивание штока подъемника. Для починки заклинившего штока инструмент необходимо полностью разобрать с помощью подготовленного ремкомплекта и тщательно промыть каждую деталь. Если будет обнаружено образование коррозии, следует обработать внешние стенки подъемника.

Всегда стоит помнить, что неправильная эксплуатация (превышение нагрузок, которые указаны в техническом документе) и несвоевременное обслуживание бутылочной гидравлической конструкции приводит к поломкам, устранить которые не всегда легко и возможно. Подъемный телескопический поршень может полностью остановиться или выдвигаться медленно и с рывками.

Обслуживание гидравлического домкрата

В случае, если причина будет обнаружена вовремя, инструмент можно разобрать и отремонтировать, после чего изготовить насадку на домкрат бутылочный своими руками. Но при появлении механических повреждений, таких как неисправность поршня или корпуса подъемника, домкрат рекомендуется списать и приобрести новый, качественный адаптер для бутылочных домкратов с резиновой накладкой.

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно сделать гаражный подкатной домкрат для подъёма автомобиля своими руками, а так же рассмотрим чертежи, фото и видео конструкции. Автолюбители прекрасно знают, что при эксплуатации авто нередко приходится его поддомкрачивать для замены резины с летней на зимнюю и наоборот, а так же бывают проколы камеры и для ее ремонта необходимо снять и разбортировать колесо. С бескамерными покрышками тоже приключаются «курьёзы» Возиться с стандартным автомобильным домкратом не всегда удобно, как говорится «согнувшись в три погибели))» По этой причине был придуман подкатной домкрат, очень прост в эксплуатации и обслуживании.

Конструкция включает в себя гидравлический домкрат 2 т «бутылка» основание и подъемный рычаг с резиновой прокладкой «подушкой» Для удобства перемещения домкрата, установлены опорные подшипники Внимание! колесики установлены таким образом, что они касаются поверхности пола только в наклонном положении, а в рабочем приподняты -это сделано для того чтобы не было скольжения во время подданкрачивания автомобиля. Рычаг имеет своеобразную форму, все размеры и углы даны в чертежах

Подъём осуществляется на 50 см от уровня пола, что позволяет производить замену обеих колес авто не перезаряжая домкрата. На конце рычага расположена резиновая прокладка «подушка»

Рычаг имеет своеобразную форму, все размеры и углы даны в чертежах. Подъём осуществляется на 50 см от уровня пола, что позволяет производить замену обеих колес авто не перезаряжая домкрата. На конце рычага расположена резиновая прокладка «подушка»

Гидравлический домкрат расположен на плавающей платформе -это сделано для того чтобы при подъёме домкрат сохранял правильную геометрию и не перекашивался

Обратите внимание! Соединение рычага и штока домкрата осуществляется через поршневой палец наваренный в верхней части, он так же подвижен, а в качестве опор с обоих сторон наварены пластины 8-10 мм

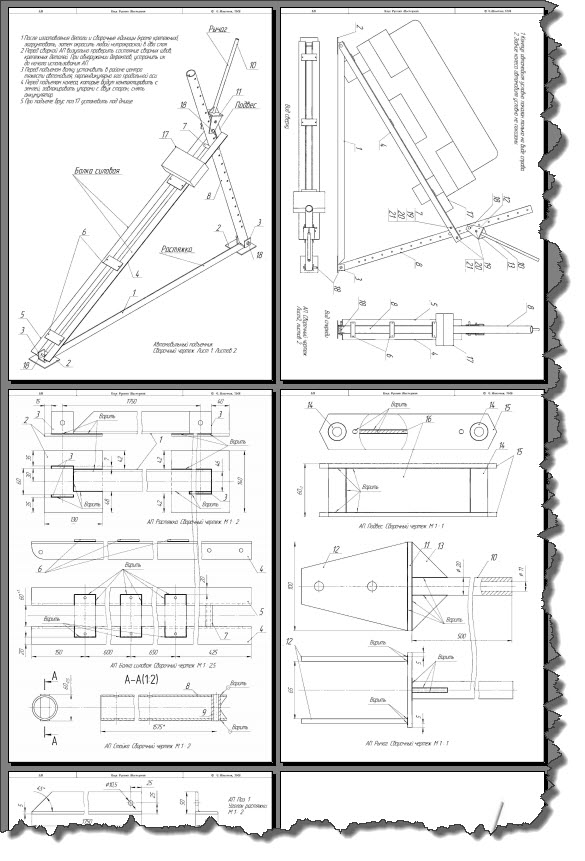

Чертежи, фото, видео гаражного подкатного домкрата сделанного своими руками.

Высота подъёма рычага составляет 50 см.

Общий вид конструкции.

Домкрат размещён на подвижной платформе.

Опорные ролики.

Работа домкрата в действии.
