Блок под капотом
Данный блок с предохранителями и реле находится в левой части, рядом с фарой и закрыт защитной крышкой.
С обратной стороны которой будет находится актуальная схема с обозначением элементов.
Схема
Обозначение предохранителей
| 1 | 30А ABS |
| 2 | 50А Реле зажигания |
| 3 | 60А Дизельные двигатели: Подогрев двигателя |
| 4 | 30А Обогрев заднего стекла |
| 5 | 20А Фейслифтовые модели: Подогрев сидений |
| 6 | 40А Вентилятор отопителя |
| 7 | 50А Главное питание |
| 8 | 60А Вентилятор системы охлаждения, реле предварительного подогрева |
| 9 | 20А Реле ЭБУ |
| 10 | 40А Вентилятор системы охлаждения |
| 11 | 30А Обогрев переднего стекла |
| 12 | Резерв |
| 13 | 30А Обогрев переднего стекла |
| 14 | Резерв |
| 15 | 3А Обогрев переднего стекла |
| 16 | 7,5А Обычные фары: Левый ближний свет 20А Ксеноновые фары: Левый ближний свет |
| 17 | Автоматическая коробка передач |
| 18 | 7,5А Обычные фары: Правый ближний свет 20А Ксеноновые фары: Правый ближний свет |
| 19 | Резерв |
| 20 | 20А ABS |
| 21 | 15А Переключатель света |
| 22 | 20А Реле омывателя фар |
| 23 | 7,5А Комплектация ST220: Резервный аккумулятор сирены 20А Дизельные двигатели: Вспомогательный подогреватель |
| 24 | 20А Центральный замок |
| 25 | 15А Аварийная сигнализация и указатели поворота |
| 26 | 20А Реле звукового сигнала |
| 27 | 15А Реле топливного насоса, обогрев переднего стекла |
| 28 | 20А Замок зажигания |
| 29 | 30А Реле стартера |
| 30 | 7,5А Генератор |
| 31 | 7,5А Кондиционер |
| 32 | 3А Блок управления двигателем, автоматическая коробка передач |
| 33 | 7,5А Реле ЭБУ |
| 34 | Диод электронного модуля (EEC) |
| 35 | Диод муфты компрессора кондиционера |
| 36 | Диод вентилятора системы охлаждения двигателя |
| 37 | 15А Датчик кислорода |
| 38 | Не используется |
| 39 | Не используется |
| 40 | 7,5А Датчик скорости, клапаны управления двигателя |
| 41 | Не используется |
| 42 | 10А Бензиновые двигатели: Блок управления двигателем 15 Дизельные двигатели: Блок управления двигателем |
| Реле | |
| R1 | Реле ближнего света |
| R2 | Реле обогревателя переднего стекла |
| R3 | Реле звукового сигнала |
| R4 | Реле топливного насоса |
| R5 | Реле ЭБУ |
| R6 | Реле кондиционера |
| R7 | Реле вентилятора системы охлаждения |
| R8 | Дизельные двигатели: Реле вспомогательного подогрева Комплектация ST220 с АКПП: Реле фонарей заднего хода |
| R9 | Реле вентилятора системы охлаждения Дизельные двигатели с АКПП: Реле фонарей заднего хода |
| R10 | Реле стартера |
Расположение блоков управления
Схема общего расположения блоков управления
Описание
| 1 | Диод цепи электромагнитной муфты компрессора кондиционера — блок предохранителей /реле в моторном отсеке |
| 2 | Реле полностью открытого положения дроссельной заслонки (компрессор кондиционера) – блок предохранителей /реле в моторном отсеке |
| 3 | Электронный блок управления кондиционером |
| 4 | Предохранитель кондиционера-блок предохранителей /реле в моторном отсеке (предохранитель F31) |
| 5 | Предохранитель кондиционера-блок предохранителей /реле под приборной панелью, предохранитель F65 |
| 6 | Предохранитель кондиционера-блок предохранителей /реле под приборной панелью, предохранитель F76 |
| 7 | Предохранитель кондиционера-блок предохранителей /реле под приборной панелью, предохранитель F82 |
| 8 | Блок управления электродвигателем вентилятора кондиционера /отопителя (с автоматическим управлением температурой) |
| 9 | Блок управления противоугонной системой-в многофункциональном блоке управления |
| 10 | Датчик дождя /солнечного света- внутреннее зеркало заднего вида |
| 11 | Аккумуляторная батарея |
| 12 | Реле 1 нагревателя охлаждающей жидкости |
| 13 | Реле 2 нагревателя охлаждающей жидкости |
| 14 | Электронный блок управления системой поддержания скорости (круиз – контроль) – бензин |
| 15 | Электродвигатель /привод системы поддержания скорости(круиз-контроль) |
| 16 | Диагностический разъем (DLC) |
| 17 | Реле системы освещения в дневное время – рядом блок предохранителей /реле под приборной панелью |
| 18 | Блок предохранителей /реле, моторный отсек |
| 19 | Блок предохранителей /реле приборная панель |
| 20 | Передний датчик(и) системы SRS — моторный отсек |
| 21 | Дополнительный предохранитель 1 (мультимедийный блок управления 7,5А ) — под центральной консолью |
| 22 | Дополнительный предохранитель 2 (CD-чейнджер 3А ) — полевым передним сиденьем |
| 23 | Блок управления ксеноновыми фарами — в фаре |
| 24 | Реле насоса омывателя фар – под блоком предохранителей/реле под приборной панелью |
| 25 | Резистор электродвигателя вентилятора отопителя (ручное управление температурой) |
| 26 | Звуковой сигнал — моторный отсек |
| 27 | Блок управления иммобилайзером |
| 28 | Реле указателей поворота- в многофункциональном блоке управления |
| 29 | Инерционный выключатель отсечки подачи топлива-за левой боковой защитной панелью |
| 30 | Блок управления комбинацией приборов |
| 31 | Блок управления навигационной системой-приборная панель |
| 32 | Многофункциональный блок управления — функции: Очистители /омыватели лобового стекла, очиститель /омыватель заднего стекла, обогреватель лобового стекла, обогреватель заднего стекла, центральный замок ,дистанционное управление центральным замком, противоугонная система, указатели поворота, блок предупреждения о не выключенном освещении, система предупреждения об открытых или неплотно закрытых дверях, индикатор системы зарядки, система предупреждения о не пристегнутом ремне безопасности, индикатор свечей накаливания |
| 33 | Мультимедийный блок управления |
| 34 | Датчик температуры наружного воздуха – за передним бампером |
| 35 | Блок управления системой парковки |
| 36 | Реле противотуманного фонаря-разъем электрооборудования прицепа-левая часть багажного отделения |
| 37 | Блок управления системы предупреждения о не пристёгнутом ремне безопасности (09/02) –под сиденьем пассажира |
| 38 | Боковые датчики системы SRS – на левом/ правом порогах |
| 39 | Блок управления системы SRS — под центральной консолью, посередине |
| 40 | Блок телематики |
| 41 | Блок управления телефоном |
| 42 | Блок управления 1 электрооборудованием прицепа-левая часть багажного отделения |
| 43 | Блок управления 2 электрооборудованием прицепа-левая часть багажного отделения |
| 44 | Электронный блок управления КПП (5-ступенчатая КПП)-левая передняя стойка |
| 45 | Датчик скорости автомобиля — КПП |
| 46 | Блок управления очистителями лобового стекла/фар-за приборной панелью |
Как установить сцепку на мой Форд Мондео: Установить жгут электропроводки
Наконец, теперь начинается более техническая часть. Электричество обычно не является предпочтительной миссией механиков или подающих надежды мастеров на все руки. Вам все равно придется пройти через это, потому что в любом другом случае ваш трейлер или караван не будет иметь электричества, и ваши фары, фонари или электрические элементы не будут работать.
Как установить сцепку на мой Ford Mondeo: универсальный жгут проводов
Первая возможность второй части нашей страницы контента, как установить сцепку на ваш Ford Mondeo, монтаж универсального жгута проводов. Эти комплекты действительно гораздо проще разместить, чем классические обвязки. Тем не менее, убедитесь, что вы выбираете привязь в соответствии с тем, что вы хотите буксировать с помощью автомобильного фаркопа. Если это караван, вам понадобится 13-контактная вилка для передачи тока внутри него, а если вы хотите буксировать только прицеп, будет достаточно 7-контактной вилки.Для этих жгутов все, что вам нужно сделать, это собрать ток с разъемов ваших задних фонарей, подключить массу к кузову вашего Ford Mondeo, а затем подключить штекер к сцепке. В конец, убедитесь, что вы проверили, что все ваши огни/индикаторы работают после этих подключений.
Как установить сцепку на мой Ford Mondeo: классический жгут проводов
Если у вас нет универсального устройства, мы настоятельно рекомендуем вам обратиться в мастерскую за электрической соединительной частью. На самом деле, если вы не разбираетесь в электричестве, вы рискуете пропустить подключение и потерять время на этот шаг может быть длинным. Вот и все, теперь вы знаете, как установить сцепку на свой Ford Mondeo, мы надеемся, что вы нашли всю информацию, которую пытались найти. Если у вас есть другие вопросы или проблемы с вашим Ford Mondeo, не стесняйтесь обращаться к нашим специалистам. каталог статей о нем.
Дополнительные советы по Ford Mondeo см. Ford Mondeo категория.
Внешний вид
Кузов Ford Mondeo разработал Крис Берд. Этот дизайнер следовал концепции «new edge». Поэтому в кузове много плавных линий и овальных форм. Автомобиль 3-го поколения впервые создавался с помощью компьютерного моделирования. Это позволило полностью модернизировать авто и вытянуть кузов, увеличив на 50 мм колесную базу (2754).
Устойчивость к деформациям выросла. Кузов на 60% стал прочнее предшественников. В отличие от машин первых двух генераций, Мондео 3-го поколения лучше защищен от коррозии. 24-этапная обработка металла позволило производителю заявить, что он дает 12 лет гарантии от сквозной коррозии, если не было ремонта кузова и/или машина не эксплуатировалась в условиях влажного климата.
Комплектация
Комплектаций у Форд Мондео 3 2005 года много, но для российского рынка их четыре. Посмотрим, что в них входит.
Самым простым оснащением обладает вариант Ambiente/Core. Набор опций может меняться, но основные всегда остаются. Это кондиционер, фронтальные электростеклоподъемники, четыре подушки безопасности, кассетная магнитола с четырьмя колонками, системы АБС/EBD.
Все перечисленное входит и в комплектацию Trend. Добавляются задние электростеклоподъемники, кожаная «баранка», система ESP, климат контроль, ПТФ, а кассетная заменяется CD магнитолой.
Самой богатой считается комплектация Ghia. Визуально это можно понять по логотипу Ghia на задних дверях, дисками легкого сплава, а в салоне — отделкой «под дерево». Дополнительно в комплектации Trend имеются:
Как установить сцепку на мой Форд Мондео: Установка прицепа на шасси
Итак, начинаем с первой части установки тягово-сцепного устройства, т.е. со сборочной части. Эта часть будет разделена на этапы: сначала подготовка, затем сборка и, наконец, несколько проверок.
Как поставить тягово-сцепное устройство на Форд Мондео: подготовка к сборке
Прежде чем приступить к установке тягово-сцепного устройства на свой Ford Mondeo, вам необходимо будет выполнить несколько действий по подготовке автомобиля к установке фаркопа. Каждый автомобиль предназначен для установки системы буксировки, как и ваш автомобиль, однако вам потребуется доступ к ней. Для этого вам нужно будет снимаем задний бампер, обычно есть несколько гаек в багажнике, в задних колесных арках и под бампером, не забудьте сохранить все винты. Помимо бампера, чтобы поставить прицепное устройство на Форд Мондео, необходимо также снимаем задние фонари, потому что они могут вам мешать, а именно к ним вы будете подключать питание фаркопа.

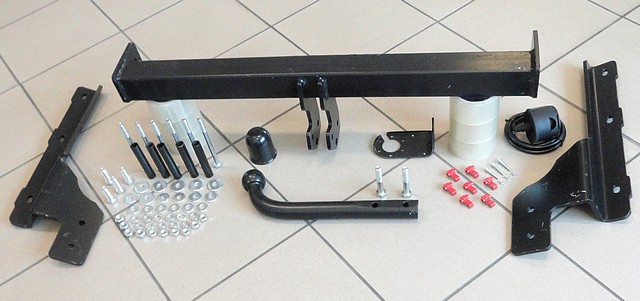

Как установить фаркоп на мой Ford Mondeo: Монтаж деталей
Установка сцепки сама по себе не сложна, просто следуйте инструкциям по установке, прилагаемым к вашему комплекту сцепки. Как правило, вам просто нужно прикрепить основную сцепку к люльке вашего Ford Mondeo, обычно этот шаг выполняется путем крепления только 4 болтов по бокам основной сцепки. После этого этапа убедитесь, что все ваши болты затянуты должным образом и только тогда вы должным образом закончите первый шаг Как установить сцепку на свой Ford Mondeo.
Проблемы и ответы на вопросы
Теперь разберем все минусы Мондео 3, причины проблем и возможности их устранения. Попытаемся ответить на некоторые вопросы, которые задавали владельцы автомобиля.
- Автомобиль Форд Мондео 3 2.0 TDCI не заводится или заводится, но сразу же глохнет. Это означает неисправность системы управления мотором, обрыв/ослабление контактов в цепи зажигания, утечку вакуума во впускном коллекторе.
- Почему происходит вибрация при 2000 об/м? Если мотор вибрирует, значит, приказала долго жить его правая подушка. Чтобы все нормализовалось, неисправную деталь следует заменить.
- Почему Мондео 3 дергается на холостых? Основная проблема в проводах. Их нужно заменить. Если с ними все в порядке, но машина дергается на холостом ходу, следует проверить топливный насос, катушки зажигания, свечи и качество топлива.
- Как увеличить клиренс седана с коробкой механика и мощностью 145 л.с.? 12 сантиметровый дорожный просвет для российских дорог слишком мал. А в загруженном состоянии и/или при износе пружин он будет еще меньше. Чтобы увеличить клиренс, нужно установить проставки. Они увеличат просвет на 3-4 см. Конечно, не так много, но иногда и 1 см играет роль.
- У Форд Мондео 3 высокие обороты и он сам газует. Проблема — в раздолбанных заслонках. Сильно вибрирующий металлический штифт выбивает заглушку и появляется дырка. Её нужно запаять, залить герметиком, а заслонку заменить/убрать.
- У Форд Мондео 3 падают обороты, когда сбрасываю с передачи. Рекомендуется обработать машину дымогенератором. Возможно, порван вентиляционный шланг картера или неисправны уплотнители форсунок. Эти же симптомы наблюдаются и при наличие щели в дроссельной заслонке.
- Какое моторное масло лучше для моторов Мондео 3? Если температура воздуха в пределах (-25) – (+25), можно использовать 10W-30/40 и 15W-30/40. Если температура опускается до минус 35, рекомендуем вязкость 5W-30/40, а для машин 1999-2000 г. выпуска — 5W-20.
Интерьер
Компьютерное моделирование позволило специалистам концерна учесть различные антропометрические данные при разработке салона автомобиля. У универсала Форд Мондео 3 поколения посадка в машину стала удобной, а конструкция кресел комфортной.
Даже рослые пассажиры не испытывают дискомфорта, а водитель при длительных поездках не сталкивается с затеканием ног и/или быстрой усталостью. Этому способствуют и широкий диапазон регулировок сиденья, и руля в 2-х плоскостях. Внедрение интеллектуальных систем постоянно повышает управляемость авто.
Увеличение базы колес, глубокие выемки в спинках фронтальных сидений с увеличившейся шириной салона добавили комфорт пассажирам второго ряда.
Эргономика салона продуманная. Шумовая изоляция на хорошем уровне. Для отделки интерьера были использованы качественные материалы. На консоли можно заметить фирменные часы. Овальные и кварцевые, они вносят в интерьер салона свой шарм, некую изюминку.
В богатых комплектациях на многих деталях интерьера (обод часов, спицы руля и пр.) присутствуют металлические вставки, а цветовая палитра панелей салона состоит из белого (низ) и черного (верх) цветов. В оснащении салона присутствуют премиальная аудиосистема, мультируль, климат контроль, обогрев фронтальных кресел, подогрев ветрового стекла и пр.
Наконец, панель приборов Форд Мондео 3 информативная и многие не знают всех обозначений. Их можно спокойно найти в сети, введя в поисковик условную фразу.
Отличие рестайлинга от дорейстайлинга
В 2003 г. состоялся рестайлинг. Он был основательным. Были изменения в экстерьере автомобиля, его салоне и в технических характеристиках. Рестайлинг изменил юбку бампера Форд Мондео 3, появился большой воздухозаборник, увеличились противотуманки и они обрели форму трапеции. У решитки радиатора можно заметить сетчатый рисунок с хромированной рамкой. Были обновлены внешние зеркала с кормовыми фонарями. В салоне улучшилась шумовая изоляция, была модернизирована приборная панель.
Следующая модернизация состоялась в 2005 г.
Фронтальная и кормовая часть автомобиля пережили легкую модификацию.
В интерьере авто поменялись рамка с часов, кнопки аварийки и включения обогрева стекол, нижняя рамка. Блок климата обновился, улучшилась эргономика салона и его качество отделки. Увеличилось количество регулировок водительского сиденья. После рестайлинга на Мондео 3 устанавливалась пятиступенчатая АКПП Jatco 5F31J, которой оснащались автомобили японского производства (Мазда, Нисан, Мицубиши), а также немецкий Фольксваген. Ресурс «автомата» -200 тыс.км.
Линейку силовых агрегатов пополнили трехлитровый бензиновый 204-сильный движок V6 и 155-сильный дизельный двигатель TDCi с объемом 2.2 л. В ограниченном количестве выпускалась и спортивная версия, ST220.
