Схема подключения прицепа и распиновка розетки фаркопа

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия. В продаже имеется два типа (по количеству жил):. В продаже имеется два типа (по количеству жил):

В продаже имеется два типа (по количеству жил):

Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Семиконтактный разъем европейского типа

Это наиболее распространенный и простой тип розетки, который подходит для подключения большинства простых прицепов. Он широко применяется на отечественных и европейских автомобилях.

Рекомендуем: Перевозка тяжеловесных грузов. Общая информация

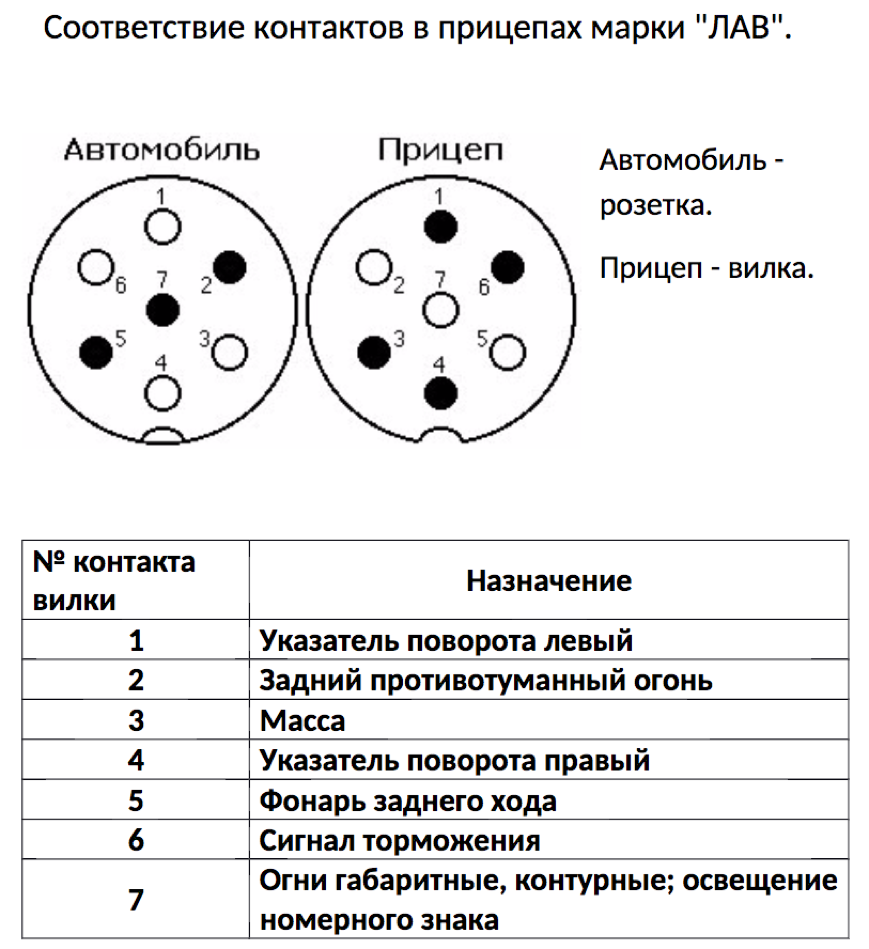

На следующем рисунке можно наглядно увидеть внешний вид и схему распиновки семиконтактного разъема.

Распиновка семиконтактной розетки фаркопа

Таблица контактов и сигналов:

№	Код	Сигнал	Сечение провода
1	L	Сигнал левого поворота	1,5 mm2
2	54G	12В, противотуманный фонарь	1,5 mm2
3	31	Земля (масса)	2,5 mm2
4	R	Сигнал правого поворота	1,5 mm2
5	58R	Подсветка номера и правый габарит	1,5 mm2
6	54	Стоп-сигналы	1,5 mm2
7	58L	Левый габарит	1,5 mm2

Данный тип разъема отличается тем, что и приемная, и ответная его части имеют оба вида контактов («папа»/«мама»). Это сделано для того, чтобы случайно или в темноте не перепутать. Закоротить контакты будет практически невозможно. Как видно по таблице, каждый провод имеет сечение 1,5 mm2, кроме массы 2,5 mm2.

Семиконтактный разъём американского типа

Американский тип 7-pin разъема отличается наличием контакта заднего хода, также отсутствует разделение на правый и левый габаритные огни. Они объединены в один общий. В некоторых моделях в один контакт объединяются стоп-сигналы и габаритные огни. Часто провода имеют соответствующее сечение и цвет для облегчения процесса подключения.

На рисунке ниже можно увидеть схему 7-pin американского типа.

Распиновка семиконтактной розетки американского типа

Тринадцатиконтактный разъем

Разъем 13-pin имеет соответственно 13 контактов. Особенность данного типа в том, что имеются резервные соединения, несколько контактов для плюсовой и минусовой шин и возможность подключения дополнительных устройств, таких как камера заднего вида и другие.

Такая схема наиболее популярна в США и некоторых других странах, где распространены «дома на колесах». Через данную схему могут протекать большие токи, чтобы питать электрооборудование на передвижном «доме-прицепе», аккумулятор и другие потребители.

На рисунке ниже можно рассмотреть схему 13-контактной розетки.

Распиновка розетки 13-pin

Схема 13-pin розетки фаркопа:

№	Цвет	Код	Сигнал
1	Желтый	L	Аварийное включение сигнализации и левый сигнал поворота
2	Синий	54G	Противотуманные огни
3	Белый	31	Земля, минус подключается на кузов
4	Зеленый	4/R	Правый сигнал поворота
5	Коричневый	58R	Подсветка номера, правый габаритный огонь
6	Красный	54	Стоп-сигналы
7	Черный	58L	Левый габаритный огонь
8	Розовый	8	Сигнал заднего хода
9	Оранжевый	9	Провод «плюс» 12В, идет от аккумулятора для питания потребителей при выключенном зажигании
10	Серый	10	Обеспечивает питание 12В только при включенном зажигании
11	Черно-белый	11	Минус для питающего контакта 10
12	Сине-белый	12	Резервный
13	Оранжево-белый	13	Минус для питающего контакта 9

Традиционное подключение

Современные автомобили упрощают задачу распиновки. Достаточно найти провода со штекером, который совместим с разъемом на фаркопе. Это один из рекомендованных методов, так как он исключает потерю гарантии на транспортное средство.

Установка

Чтобы установить фаркоп на 2107 потребуется: дрель со сверлом, пара ключей и помощь друга. Ведь отметить отверстия самому еще можно, но его прикрепить болтами будет проблематично.

Ведь на ВАЗ не предусмотрено шпилек для крепления этого транспортировочного атрибута.

Итак, надежно закрепив фаркоп, необходимо приступать к электропроводке. Ведь на прицепе имеются те же сигнальные огни, что и на самом автомобиле: стопы, повороты, габариты, задний ход. К его техническому состоянию предъявляются такие же требования, что и к самой машине. Поэтому ответственно следует отнестись к подключению фар. Для осуществления этого имеется несколько вариантов розеток:

в пластмассовом корпусе;
в металлическом.

Фаркоп на 2107 – это отличный способ расширить функциональные возможности автомобиля. С его помощью можно вытащить машину друга из грязи, можно привести больше урожая с дачи или материалов при строительстве.

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов

Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Основные способы подключения

Подключение прицепа к авто может происходить двумя способами, это: универсальный и штатный.

Штатный способ

Для этого способа на фаркопе предусмотрен специальный кронштейн, благодаря чему розетка фаркопа находится в зафиксированном положении. Розетка и вилка, как правило, идентичны, следовательно, подключение не составит никаких трудностей, достаточно придерживаться инструкции.

Разница между европейским и американским вариантом может заключаться в схеме разъемов, что легко решается перепайкой, но следует учесть, что такое вмешательство влечет лишения гарантии. Лучшим вариантом является применение специального переходника, который продается в авто магазинах.

Универсальный способ подключения

Данная ситуации чаще всего возникает в случае, когда отсутствует розетка фаркопа или если она не подключена непосредственно к электричеству авто. Решение следующее:

Можно воспользоваться специальным блоком (согласования) если авто оснащено бортовым компьютером и блоком управления. Таким образом можно запретить перераспределение электрического тока на прицеп не по нормам. В случае, если будет ошибка блок управления устранит некорректный расход электричества.
Если у автомобиля отсутствует бортовой компьютера можно прибегнуть к ручному монтажу электросети. Но для этого необходимо обладать определенными знаниями в области автомобильных электрических схем и иметь некоторые инструменты, а также расходный материал.

Распиновка 7 пиновой розетки

Классификация, касающаяся цвета и номеров контактов обусловлена стандартами РФ:

Жёлтый – (L) левый поворот;
Зелёный – (R) правый поворот;
Контакт плюс — (54G) задний противотуманный фонарь;
Серый – (31) контакт минус, масса;
Коричневый – (58R) правый габарит, подсветка номера;
Красный – (54) стоп-сигналы;
Чёрный – (58L) левый габарит.

Распиновка 13 пиновой розетки

Розетка фаркопа на 13 пин имеет следующие разъемы:

Жёлтый – левый поворот;
Зелёный – правый поворот;
Синий – задний противотуманный фонарь;
Белый – контакт-минус с 1 по 8;
Коричневый – правый габарит;
Красный – сигнал-стоп;
Чёрный – левый габарит;
Розовый – фонарь заднего хода;
Оранжевый – контакт-плюс (постоянный);
Серый – контакт-плюс при зажигании;
Чёрно-белый – сигнал-минус для 10 контакта;
Бело-синий – контакт (резерв);
Бело-оранжевый – сигнал-минус для контакта 9.

Распиновка 15 контактного разъема

Такая распиновка розетки часто встречается в прицепах грузового автомобиля.

Жёлтый – левый поворот;
Зелёный – правый поворот;
Голубой – задние противотуманные фары;
Белый – контакт-минус;
Чёрный – левый габарит;
Коричневый – правый габарит;
Красный – фонари стоп-сигналов;
Розовый – фонарь заднего хода;
Оранжевый – контакт-плюс;
Серый – тормозные колодки;
Чёрно-белый – пружинные тормоза;
Бело-голубой – сигнал подъёмного моста;
Бело-красный – контакт (общий);
Бело-зелёный – Can-H;
Бело-коричневый – Can-L.

Разновидности

Установить металлическую составляющую фаркопа, то есть всю эту конструкцию, на машину не сложно. Плюс некоторые авто уже с завода идут с ТСУ, то есть тягово-сцепным устройством (это и есть наш фаркоп, но вы и так знаете).

Но нужно обязательно подключить розетку фаркопа к машине. В противном случае подсоединить прицеп будет невозможно. Точнее механическое соединение специальным замком вы выполните. Только вот фонари прицепа функционировать не смогут. Выезжая в таком состоянии на дорогу, вы рискуете получить серьезный штраф.

Покупая вилку прицепа или розетку фаркопа машины, ориентируйтесь на то, какого типа у них разъем. Приобретая все одновременно, с выбором не возникнет проблем. А при покупке отдельно разъем может оказаться разным.

Вообще розетки фаркопов бывают двух типов:

7-ми контактная. Это Европейская стандартная схема, которая широко применяется на отечественных автомобилях и наших прицепах. Подключение довольно простое, из-за чего подобная распайки завоевала такую популярность;

Розетка на 13 пин или 13-ти контактная. Вариация, рассчитанная на соединение фаркопа машины с прицепами типа дом на колесах. То есть прицепные устройства, которым нужно обеспечить не только подключение осветительных приборов, в отличие от 7-контактных.

Поскольку в большинстве случаев осуществляется установка обычного прицепа для перевозки грузов, то логично использовать 7-контактные разъемы.

Но не пугайтесь, если заводская вилка прицепа или штатная розетка фаркопа отличаются по количеству контактов. Для таких ситуаций предусмотрен специальный адаптер или переходник по схеме 7/13 или 13/7. Соответственно, если распиновка одинаковая, никаких дополнительных переходников использовать не придется.

Разъемы прицепа: виды, способы подключения

Фаркоп, с помощью которого можно не только надежно прикрепить прицеп, но и управлять автомобилем, есть не у всех моделей. Но если авто оснащен этим прибором, для транспортировки прицепа его использовать крайне желательно. Так водитель сможет быть уверен за прочность скрепления дополнительной конструкции и за ее максимальную маневренность.

Фаркоп состоит из металлической основы и «начинки» из контактов, которые с помощью специальной розетки соединяются с электроприборами на прицепе и управляются дистанционно водителем автомобиля.

В России распространены 3 схемы, с помощью которых происходит подключение розетки прицепа к транспортировщику грузов:

Розетка по Росстандарту. Она представляет собой соединительный прибор, на котором располагаются 7 соединительных контактов, каждый из которых отвечает за выполнение определенной задачи.

Розетка по иностранным стандартам. В РФ всего 7 контактов на розетке для фаркопа, а у иностранных производителей их больше – 13 штук.

Спецразъем, по индивидуальному заказу или изготовление фаркопа своими силами.

Несмотря на то, что семиразъемная розетка на фаркопе считается «российской», в Америке такие устройства тоже активно применяются. Иностранные розетки с 13 контактами можно считать редкостью. В основном, они встречаются у владельцев «дома на колесах».

Зная схему подключения автомобильной розетки для прицепа, можно без труда правильно соединить все детали, чтобы правильно управлять задними габаритными устройствами. Не рекомендуется угадывать, какой контакт куда вставлять, не имея никаких представлений о расположении схемы. В лучшем случае это может привести к отказу от работы световых приборов при использовании прицепа. В худшем – спровоцировать аварию из-за неполноценного управления прицепом.

Как подключить розетку фаркопа

Подключение розетки фаркопа не представляется сложной задачей, особенно при наличии такого универсального составляющего элемента, как разъем фаркопа. Удобно, когда розетка и вилка имеют соответствующее количество разъемов. Розетка состоящая из 7 гнезд соответствует 7-ми контактной вилке фаркопа, а разетка с 13 гнездами — 13-ти контактной распайки евро.

В этом случае с наличием специального разъема подключение фаркопа состоит в обычном совмещении гнезда и соответствующей ему розетки. Предварительно стоит ознакомиться с расположением и внешним видом подключаемых разъемов. Если визуально они совпадают, можно пробовать присоединить одно к другому.

Качественная розетка фаркопа имеет крышку, предохраняющую от внешних воздействий в то время, пока автофаркоп не присоединен к прицепу.

Упрощенное подключение

Сделать подключение электрики можно более простой процедурой. Для этого следует лишь объединяя некоторые проводки в группы, составить более результативный симбиоз подачи электросигналов. Итак, можно срастить попарно контакты двух фар заднего хода, 2-х стоп-сигналов, габаритных огней и противотуманок, так как они всегда при использовании загораются синхронно. Выполняйте крепление кронштейнами, если это необходимо для навешивания дополнительной розетки.

Альтернативный вариант подключения

Следующим способом подключить ТСУ является внесение изменений в электросистему машины. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Если на вашем автомобиле — более сложная электрическая схема, на подключение проводки вашего фаркопа придется потратить чуть больше времени, чем в предыдущем случае.

Если световые и сигнальные лампы вашего авто функционируют без участия специального микропроцессора, подойдет вариант подключения семиканального (имеющего 7 контактов) фаркоп-разъема. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения. При необходимости можно изготовить элементы проводки самостоятельно, взяв медные двух- или трехжильные 1,5-миллиметровые провода с маркировкой «ПВС».

Для подключения следует подать по одному одножильному проводу на поворот-сигналы, «стопы», фары противотуманные и габаритные, освещение номерного знака. Кроме этого, следует подсоединить 2 провода, которые называют «на массу», и на фару заднего хода (при наличии такой). Все перечисленные 11 жил составляют проводку фаркоп-розетки.

Включение с помощью блока согласования

Современный электронный блок управления требует при подключении ТСУ наличия переходника, то есть блока согласования между элементами электроники автомобиля, фаркопа и прицепной части транспортного средства. При таком включении световые задние сигналы авто, фонари заднего хода и другие электрически зависимые элементы машины будут гармонично сочетаться и работать бесперебойно.

Включение электроники фаркопа автотранспортного средства предполагает факт использования прицепа, который должен оповещать о возможных маневрах сзади идущих участников движения световыми сигналами. Правильность присоединения электроконтактов будет влиять на возможность дальнейшей эксплуатации авто с прицепом согласно правил.

Многие автолюбители имеют в своем хозяйстве прицепы для перевозки крупногабаритных грузов. В соответствии с действующими Правилами дорожного движения любое буксируемое транспортное средство (БТС) должно быть оборудовано исправными световыми сигналами. Прицеп подсоединяется к электрической сети автомобиля посредством вилки и розетки. Для синхронизации сигналов обоих транспортных средств существует универсальная схема подключения прицепа и распиновки розетки фаркопа.

Какие бывают сцепные устройства

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

Например, фиксированные, которые ставят на кузов с использованием болтов либо сварки. Снять их гораздо сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Некоторым владельцам машин необходимо иметь возможность снимать и устанавливать заново сцепное устройство. В этом случае на помощь придут съемные фаркопы.
Иногда встречаются устройства фланцевого типа, которые обычно крепятся на специальной площадке транспортного средства. Существует классификация фаркопов по тоннажу, а также типам транспорта, на котором они применяются.

Монтируемые быстросъемные устройства

До недавнего прошлого проблему сцепки решали гораздо проще – попросту приваривался к кронштейну крюк, и снять такое устройство уже не было никакой возможности. Сегодня такой подход выглядит, как минимум, неразумным, ведь лучше приобретать и ставить такой фаркоп, который может складываться и прятаться.

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок создает дополнительную угрозу безопасному движению.

Обратите внимание

Для автомобилей ГАЗ 20, ГАЗ 21, ГАЗ 24 паять ничего не нужно. Здесь в арках имеются распределительные колодки, от которых уже идут провода к фонарям. Соответственно, просто обжимаем концы новых проводов клеммами-колечками под винт и прикручиваем их к соответствующим контактам колодок. У ГАЗ 20 и ГАЗ 21 сигнал торможения и поворота подается одной и той же нитью лампы. Соответственно, вам придется или проложить провода только для стопов и смириться с тем, что сигналы поворота прицеп будет подавать лампами в стопсигналах, а поворотники останутся незадействованными, или проложить провода от передних указателей поворотов.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

Управление левыми поворотниками.
ПТФ. На иностранных автомобилях обычно этот контакт не используется.
Масса.
Управление правыми поворотниками.
Левые габаритные огни.
Стоп-сигналы.
Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Рисунок 3. Альтернативный вариант схемы

https://molotok34.ru/osnovy/shema-podklyucheniya-farkopa.html
https://injcar.ru/prochee/pravilnoe-podklyuchenie-rozetki-pritsepa-legkovogo-avtomobilya.html
https://AutoTopik.ru/jelektrika/kak-podkljuchit-rozetku-pricepa.html
https://DriverTip.ru/zhizn/pravilnoe-podkljuchenie-rozetki-pricepa-legkovogo-avtomobilja.html
https://moy-instrument.ru/chertezhi-i-shemy/rozetka-dlya-farkopa-shema-podklyucheniya.html
https://elektro220v.ru/oborudovanie-dlya-avto/shemy-podklyucheniya-pritsepa.html
https://automobile-zip.ru/systems-and-nodes/shema-podklucenia-rozetki-farkopa.html
https://moy-instrument.ru/chertezhi-i-shemy/standartnaya-shema-podklyucheniya-pritsepa.html
https://SwapMotor.ru/ehlektrika/podklyuchenie-pricepa.html

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
Установка фаркопов потребует вынуть все из багажника и снять его обивку.
Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.
Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

На фото – процесс установки на ВАЗ девятого поколения

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
Механически можно демонтировать его с помощью специального ключа.
Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Розетка фаркопа

Подключение фаркопа, а, точнее, его электрической части, производится с помощью специальной розетки. Через неё подводится напряжение на габариты, поворотники и стопы на прицепе. На ВАЗ 2107 электрический разъём подсоединяют к штатной проводке, которая соединяется с задними фонарями. Розетка может иметь 7 или 13 контактов.

Где и как установить розетку

Розетка, как правило, устанавливается на специальный кронштейн, предусмотренный на фаркопе с завода. Остаётся только закрепить круглый разъем и выполнить подключение.

Как подключить провода к розетке

Разъем фаркопа на «Жигулях» седьмой модели подключается в следующем порядке:

Проводку, идущую в комплекте с прицепным устройством, помещают в гофрированную трубку.
Демонтируют отделку багажного отделения.

Видео: подключение розетки

Электрическое соединение розетки фаркопа выполняется по схеме, прилагаемой к изделию. Провода от розетки подключаются на стандартный разъем задних фонарей в соответствии с цветом проводников. Для этого со штатной проводки снимают изоляцию, делают скрутку с проводом, идущим на розетку, что исключает образование лишних кабелей.

Концы проводников, закрепляемые в розетке, рекомендуется залудить, а контакты колодки покрыть контактной смазкой, чтобы избежать окисления.

Установка прицепного устройства делает «семёрку» более универсальным транспортом. Закрепив прицеп, автомобиль можно использовать как маленький грузовик, что позволит перевозить разные грузы — от урожая с огорода до стройматериалов. Наличие фаркопа также позволяет лучше закрепить буксировочный трос, когда в этом будет необходимость.

Подключение розетки фаркопа, возможные варианты

Следующей задачей будет подключение розетки. Его можно провести:

штатно;
универсально.

Штатное подразумевает, что на машине есть специальный разъем, куда выведены все необходимые сигналы, позволяющие безболезненно выполнить подключение. Схема, или по-другому распиновка, разъема должна быть приведена в руководстве автомобиля. Это самый лучший вариант подключения, когда не нужно вторгаться в электрику авто и проводить с ней дополнительные манипуляции.

С этой целью находится нужный провод, например левый поворотник, и к нему подключается соответствующий провод от прицепа (через разъем фаркопа). Сделать подобное можно несколькими способами – используя специальные обжимные клипсы, или путем зачистки изоляции провода на машине и соединения проводов с последующей пайкой. Помочь определить нужные цепи и подключить к ним проводки от разъема фаркопа, поможет схема проводки авто, правильность найденных цепей проверяется при помощи тестера. Подробно с этой процедурой можно ознакомиться на видео

В тех же случаях, когда на машине стоит сложный бортовой компьютер, подразумевающий диагностику задних фонарей, то такой способ подключения не обеспечит желаемого результата. Дело в том, что включенные габариты и поворотники прицепа приводят к увеличению тока потребления, а электроника воспринимает это как неисправность. Во избежание подобной ситуации применяется специальный блок согласования. Он же используется и в тех случаях, когда управляющие сигналы распространяются по мультиплексной шине.

Проводки соединяют подобное устройство, как описано выше, с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Мало просто установить на автомобиль фаркоп, только его наличие не означает, что можно буксировать прицеп. Для обеспечения безопасности движения электрику машины необходимо соединить с электрикой прицепа. Это позволит задействовать на нем габаритные огни, а также поворотники. В противном случае эксплуатация прицепа будет невозможна.

Мне нравится1Не нравится1
