Как установить фаркоп на смарт форфор?

Как это работает

Смарт-коннектор получает управляющий сигнал от «центральной нервной системы» и подключает дозированную нагрузку на нужный провод. Встроенная в блок согласования система защиты предохраняет электрические цепи и электронные «мозги» автомобиля от перегрузок. Бортовой компьютер «не замечает» дополнительного подключения. И вот мы уже едем дальше.

Опции смарт коннекторов бывают обычной или расширенной комплектаций. Базовые возможности блоков согласования:

• контроль указателей поворота на автоприцепе;
• управление противотуманными фарами;
• подзарядка аккумуляторной батареи прицепа;
• отключение парктроника на время соединения с прицепом.

• «ТПП» – проверка подключения электроцепей автоприцепа;
• управление габаритным огнём слева;
• корректировка противотуманной фары слева;
• противоугонная опция ALARM-info.

Причин для покупки много не бывает

У вас современный автомобиль? Тогда производитель просто не оставил вам выбора. Вы не сможете пользоваться прицепом без блока согласования.

Чтобы воспрепятствовать некорректной работе ламп фаркопа и предупредить сбои в работе электрики авто, необходим Smart Connect – блок согласования, предотвращающий увеличение нагрузки на бортовую сеть. Благодаря предохранителю на 15 А Smart Connect не реагирует на скачки напряжения.

Если на автомобиле установлены программы ABS, TSP, ESP, SFL и др., то без установки блока согласования работа автомобиля будет нарушена.

Модуль согласования многозадачен. Он отвечает за переключение противотуманной фары на прицеп, контролирует указатели поворота на прицепе, отключает парктроники при соединении с прицепом.

Имеются блоки согласования с большим количеством функций (PARK SENSOR, ALARM INFO и пр.).

Ещё пара нюансов

Универсальные и оригинальные модуль-блоки согласования для фаркопа. Система «Уни» имеет стандартные разъёмы. Оригинальные подходят только к одной модели автомобиля, для каждой марки он свой:

Универсальный блок согласования с набором стандартных разъёмов и креплений

Набор электрики универсальный UniKit

Коммутационные блоки Unikit – это промежуточное звено между электрокомплектом тягово-сцепного устройства и электроникой машины. Они разгружают электрическую цепь, отслеживают подключение прицепного устройства и защищают систему от перегрузки и сбоев. В случае необходимости, заменяют только предохранитель Unikit. Замыкание не повреждает проводку и предохранитель.

Модуль Unikit обеспечивает корректную работу световых приборов и незаменим для авто с однонитевыми лампами, в которых различные сигналы проходят по одному кабелю, а не по разным.

Оригинальный блок для фаркопа Thule. Устройство снабжено инструкцией и крепёжным комплектом.

Преимущества: «умный» прибор с расширенным спектром возможностей.

Оригинальный блок согласования идёт в комплекте с оригинальным фаркопом. При подключении, блок самостоятельно прописывается в систему, тестирует прицеп, проверяет работоспособность ламп, отключает парковочную электронику и камеры заднего вида.

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг.
Покупные изделия должны соответствовать конкретной модели авто

На какие автомобили надо устанавливать блок согласования

Модуль согласования необходимо устанавливать на автомобили, оснащенные слудующими системами: 1.Система электронного контроля с переменным напряжением. 2.Автомобиль с мультиплексной проводкой. 3.Система CAN BUS data ( с бортовым компьютером) 4.Система CHECK CONTROL 5.Cистема обнаружения перегоревших ламп (SFL) 6.Система питания освещения с маленьким напряжением. 7.Светодиодная система освещения.

В автомобилях оснащенных такими системами прямое подключение обычной розетки для ТСУ приведет к повреждению автомобиля. Установка модуля смарт коннект позволяет исключить дополнительную нагрузку на электрическую сеть автомобиля и стабилизирует напряжение сети. Коннектор устойчив к скачкам напряжения и короткому замыканию, так как подключается непосредственно к аккумулятору автомобиля через предохранитель на 15 А.

Блок согласования также обеспечивает:

• переключение противотуманной фары на прицеп;
• контроль указателей поворота на прицепе;
• о тключение парктроников при присоединении прицепа;
• зарядку аккамулятора на прицепе.

Модули согласования с расширенными возможностями имеют ряд дополнительных функций: – тест подключения прицепа; – PARK SENSOR; – ALARM INFO; – функция управления левым фонарем габаритных огней; – функция координации левой противотуманной фары.

• Тест подключения прицепа – проверка состояния электрического оснащения прицепа: после его подключения поочередно загораются все лампочки и Вы можете убедиться в том, что все в порядке.
• Функция Park Sensor предназназначена для блокировки датчиков парковки у автомобиля с системой Parktronic, так как при движении задним ходом прицеп воспринимается ею как препятствие.
• Функция Alarm Info предоставляет возможность подключения прицепа к автосигнализации автомобиля для защиты его от угона. В охранном режиме при отсоединении прицепа от автомобиля срабатывает сигнализация.
• Функция управления левым фонарем габаритных огней предназначена для однонитевой лампы, выполняющей одновременно функцию габаритного и противотуманного освещения, а также габаритного и стоп-сигнала.
• Управление левой фарой противотуманного света – это функция, которая обеспечивает возможность регуляции интенсивности свечения противотуманных фар и предотвращает ослепление водителя светом, который отражается от передней части прицепа.

Модуль согласования используется в обязательном порядке на:

1. Audi: А4, А3, А6, А8, Q7, ТТ, Allroad.
2. BMW: 1, 3, 5, 6, 7, х3, х5, х6.
3. Chrysler: 300C, Sebring, PT Cruiser, Voyager.
4. CITROEN: C3 Picasso, C4, C4 Picasso, C4 Grand Picasso, C5, Berlingo,C-Crosser, Jumper, Jumpy.
5. Dodge: Caliber, Nitro.
6. Fiat: Ducato, Linea, Grande Punto, Scudo.
7. Ford: С-max, S-max, Galaxy, Mondeo.
8. Jeep: Grand Cherokee, Commander, Liberty.
9. KIA: Sorento, Soul, Carnival.
10. Land Rover: Freelander, Range Rover с 2004 года все модели.
11. Mazda 6.
12. Mersedes: все модели с 2005 года (GLK, Sprinter, W164, W169, W212, W203, S203, W204, S204, W211, S211, W245, Viano, Vito).
13. Mitsubishi Outlander c 2007.
14. Opel: Agila, Astra H, Vectra C, Zafira, Corsa, Insignia.
15. Peugeot: 3008, 407, 4007, 508, 5008, Bipper, Boxer, Expert, Parthner.
16. Porsche Cayenne c 2003 г.
17. Seat: Alhambra, Altea, Leon, Toledo.
18. Skoda: Fabia, Octavia 2, Superb, Yeti.
19. Subaru: Forester c 2008, Legacy Outback c 2009.
20. Suzuki Splash c 2008.
21. Toyota RAV-4 c 2013.
22. Volkswagen: Amarok c 2010, Caddy new, Passat 6, Golf 5, Golf Plus c 2005, Jetta new, Т5, Tiguan c 2007, Toureg, Тouran.
23. Volvo: С30, S40, S60, V70, V50, XC70, S80, XC60, XC90.

и некоторые других моделях.

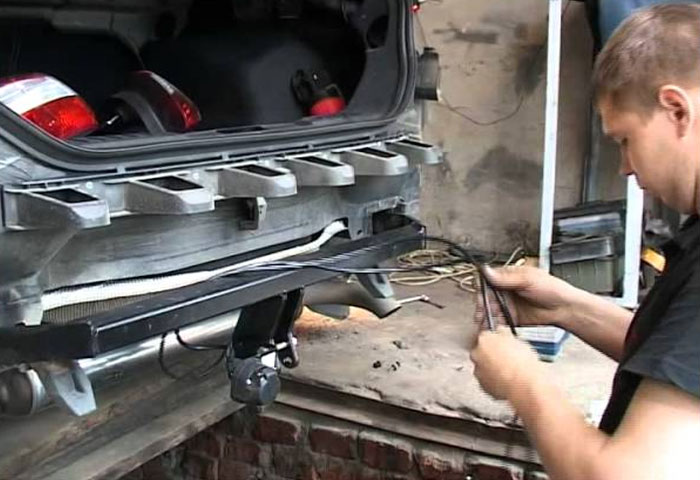

Электрика фаркопа

Когда вы зафиксировали ТСУ, наступает очередь электрооборудования сцепного устройства. На это уходит буквально несколько минут, если фаркоп родной. Все соединения стандартные, а потому подключение элементарное.

В багажнике в зоне задней оптики есть жгут проводов, с помощью которого подключается электрика ТСУ. В автосервисе монтаж стоит от 3 тысяч рублей и выше, потому многие дают все сами.

В подключении электропроводки есть свои особенности.

• Если фаркоп не соответствует авто, тогда используется адаптер. Этот блок согласования выступает в качестве переходника с одного разъема на другой. Его цена может составлять 5-10 тысяч рублей;
• Тип разъема. Американские разъемы подразумевают 13 контактов, а на европейских их 8. Простой переходник позволит легко перейти с одного типа соединения на другой, в зависимости от вашего авто.

Чего я вам делать не советуют, так это пытаться экономить на ТСУ. Если вы рассчитываете на активную эксплуатацию фаркопа и возлагаете на него большую ответственность, тогда дешевые низкосортные устройства доставят больше проблем, чем груза. Низкая стоимость — повод отказаться от покупки.

Топ-5 лучших производителей фаркопов на автомобили типа ВАЗ 2110, Тойота Хайлюкс

https://www.youtube.com/watch?v=-3ASG94rAnE

Цена сцепного устройства этого производителя довольно высока (примерно 11500 рублей). Но при установке приспособления не нужно убирать бампер. Выдерживаемые нагрузки:

• вертикаль – до 75 кг;
• горизонталь – 1,5 т.

Бельгийские фаркопы стоимостью 8500 рублей имеют грузоподъемные характеристики, аналогичные словацким тяговым устройствам, но для монтажа/снятия фаркопа потребуется снятие бампера.

Фаркопы производства данной компании стоят в районе 10 000 рублей. Тяговое приспособление рассчитано на горизонтальную нагрузку не более 2 т.

Польские фаркопы стоят несколько дешевле (до 10 тысяч рублей). Грузоподъемность польского оборудования до 1,5 т.

Тяговое устройство российского производства выдерживает груз весом до 1,2 тонны. Они гораздо дешевле иностранных аналогов – в продаже представлены образцы от 1000 рублей.

Фаркопы швецкого производства отличаются самой высокой стоимостью, в сравнении с перечисленным выше оборудованием. Тяговые приспособления данного производителя рассчитаны на транспортировку грузов весом до 1,5т.

Существует три варианта сцепного оборудования:

1. Базовое – представляет собой оптимальное соотношение эксплуатационных качеств и цены. Крепиться к каркасу автомобиля либо с помощью сварки, или винтами. Однако, по внешним данным не подходит для авто с маленьким объемом двигателя, зато для кроссовера Renault Duster в том числе и 4х4 этот вариант оптимален.
2. Съемное (с крюком, который снимается) – преобразит дизайн автомобиля. Но, цена будет больше в 2 раза, при этом надежность не хуже базового исполнения, а возможность его снятия улучшает внешний вид машины. Плюсом является также невидимость отверстия в раме, и монтаж выполняется легко и быстро.

1. Фланцевое представлено двумя или четырьмя пазами. Комплектация с таким вариантом возможна при условии наличия отдельной площадки, имеющейся на машине, также надо знать, как установить его правильно.

Сегодня в современных автокарах наличие электроники является обязательным условием и этому моменту производители уделяют существенное внимание. Необходимо знать: все автомобильные электрокоммуникации должны быть обеспечены достаточным уровнем изоляции

Базовые советы при монтаже устройства фаркоп на машину:

• Отверстие должно быть покрыто средством для защиты от коррозии;
• При соединении проводов устройства фаркоп с электрической системой автомобиля необходимо убедиться в качестве припайки и изоляции;
• На этапе завершения монтажа нанести смазку на шар сцепки;
• После надеть на него защитную заглушку.

В среднем стоимость тягово-сцепной системы для полноприводного Renault Duster, в том числе 4х4 колеблется в пределах от 5 тыс. руб. до 20 тыс. руб. без отверстия в бампере. Самым оптимальным вариантом будет трейлерный фаркоп, который подходит и на полный привод Рено Дастер.

Следует отметить, что автопроизводитель позаботился о простоте установки, предусмотрев:

1. Точки крепления, снабдив их защитными заглушками;
2. Защищенное герметично место в багажном отсеке под вывод жгута проводов;
3. Самостоятельную установку фаркопа автовладельцами.

Читать далее: Mercedes A Class 2020 Двигатель Цена Характеристики Интерьер

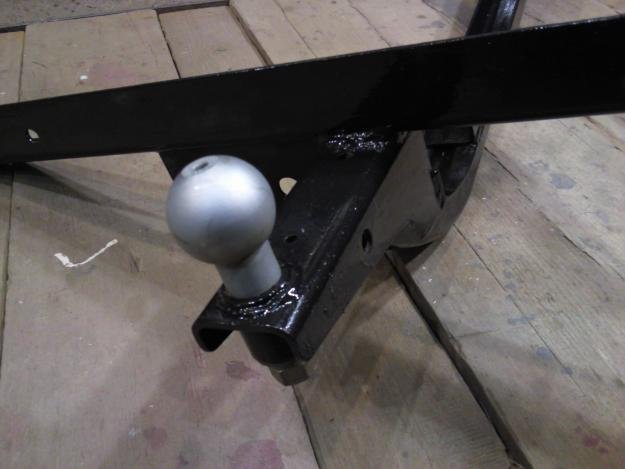

Классификация по шаровому соединению

Существует несколько вариантов шарового соединения, которые классифицируются буквенными обозначениями. Разберем каждый вариант по отдельности.

Тип «А»

Фаркоп тип «А» Относится к условно-съемной конструкции. Крюк крепится двумя болтами. Снимается с помощью гаечных ключей. Наиболее распространенная конструкция из-за своей надежности и простоты эксплуатации. Выдерживает нагрузку до 150 кг, транспортируемый вес – 1,5 тонны.

Тип «В»

Это конструкция горизонтального соединения. Относится к съемным и полуавтоматическим. Фиксируется с помощью центральной гайки.

Тип «С»

Быстросъемный фаркоп, может крепиться как вертикально, так и горизонтально с помощью пальца поперечной фиксации типа эксцентрик. Простая и надежная конструкция.

Тип «F»

Тип «F» с шестью отверстиями, можно менять высоту Данный тип часто применяется на внедорожниках. Используется условно-съемный кованый шар, который крепится двумя болтами М16. Существует возможность установить в нескольких положениях, что позволяет менять высоту.

Тип «G»

Условно-съемная конструкция, кованный шар. Отличается фланцевым креплением при помощи четырех болтов М12. Есть варианты с регулируемой высотой с креплением на шести болтах. Часто используется на внедорожниках.

Тип «H»

Относится к несъемным, шар приварен к крепежной балке. Простая и надежная конструкция, которая используется в основном на автомобилях отечественного производства.

Тип «N»

Универсальное фланцевое соединение с четырьмя отверстиями. Есть три модификации, которые отличаются межцентровым расстоянием и крепежными отверстиями.

Виды фаркопов

Также в последнее время появились фаркопы с шарами типа BMA. Они очень быстро и легко демонтируются. Также появились ТСУ, которые можно прятать в бампер или под раму. Чаще всего они устанавливаются на американские автомобили.

Что делать в разных ситуациях?

Ещё разберёмся, что делать в каждом конкретном случае владельцу фаркопа.

Если установка приспособления только планируется

Это наиболее оптимальный вариант для автовладельца. Если фаркоп ещё не установлен, есть 2 альтернативы:

• Проверить технические возможности его установки на автомобиль и выбрать модель, не требующую регистрации в ГИБДД.

  Сделать это можно самостоятельно, изучив документацию на ТС. Также можно обратиться в любой сервисный центр, где автолюбителя проконсультируют о законных способах установки фаркопа. Псле этой процедуры регистрация ТСУ не понадобится. Достаточно будет сохранить сертификаты на сам фаркоп и его установку.

• Приобрести модель, не соответствующую базовым техническим требованиям и пройти процедуру регистрации фаркопа в ГИБДД.

В случае, если регистрация всё-таки потребуется, нужно пройти процедуру, подробно описанную выше. Напомним, что регистрация в ГИБДД нужна, если:

1. Выбран фаркоп, который не может быть установлен на конкретную модель автомобиля.
2. Фаркоп нестандартен по габаритам и форме.

Когда оно уже имеется

Если планируется регистрировать в ГИБДД автомобиль, который уже оборудован фаркопом, ситуация немного усложняется. Тут также существует 2 варианта:

• Установлена модель фаркопа, технически соответствующая автомобилю.

  Даже если ТСУ уже установлено, можно запросить соответствующий сертификат на него в дилерском центре или у завода-производителя. Как правило, проблем с получением документов не возникает. Когда нужные бумаги будут получены, можно считать, что фаркоп полностью узаконен. Регистрация в ГИБДД не нужна.



















• Установка фаркопа не предусмотрена заводом для вашего автомобиля.

  В данной ситуации можно попробовать узаконить оборудование через экспертизу. По сути, нужно повторить весь порядок действий регистрации ТСУ в ГИБДД.

Но есть одна существенная разница: заявление о разрешении на внесение изменений писать не потребуется и не получится, так как они уже были внесены. Поэтому нужно изначально пройти процедуру проверки технической безопасности автомобиля с фаркопом в аккредитованном центре. И уже с положительными результатами проверки обратиться в ГИБДД за получением свидетельства о соответствии автомобиля.

Если изменения одобрят, авто можно будет перерегистрировать с внесениями изменений в ПТС. Но вероятность положительного исхода сильно снижается.

В каких случаях можно получить отказ?

В случае с уже установленным нестандартным фаркопом – да. Даже при наличии сертификата соответствия по итогам экспертизы инспектор может посчитать, что автомобиль недостаточно безопасен и в выдаче свидетельства о безопасности отказать. Без этого документа поставить на учёт машину нельзя.

Если Свидетельство получено, отказать в самой регистрации изменённого авто не должны.

Как действовать, если нельзя поставить на учет?

Незарегистрированный фаркоп может повлечь за собой серьёзные неприятности. Начиная от административного штрафа и заканчивая аннулированием регистрации ТС.

Важно! Если ТСУ установлено, но не зарегистрировано и документы на него отсутствуют, его необходимо демонтировать.

• Получить эти документы в дилерском центре или у завода-производителя. Их предоставят без проблем, если на автомобиль технически возможно установка данного ТСУ.
• Демонтировать ТСУ, если документы получить не удаётся.
