Проведение ремонта подкатного домкрата своими руками

Как устранить неисправности и прокачать домкрат своими руками

Применение домкратов является эффективным, если знать, как прокачать домкрат. На сегодняшний день нельзя провести ремонт автомобиля, если нет домкрата. Это специальное устройство, с помощью которого можно поднимать грузы большой массы. В обеспечении рабочего усилия такого механизма участвует поршень, имеющий гидравлическую жидкость.

Устройство и принцип работы гидравлического домкрата.

Применяя домкрат, делают замену колеса, это позволяет отремонтировать подвеску автомашины. Различают следующие типы домкратов: выдвижные (стоечные) или подкатные. Вертикальное выдвижение стоечных домкратов осуществляется при наличии цилиндра, одного или нескольких. Высота выдвижения стоечного домкрата может быть разной.

Подкатной гидравлический домкрат имеет другую конструкцию. Металлический корпус устройства устанавливается на четыре колеса, которые необходимы для передвижения механизма. В его отверстиях укрепляют гидравлический цилиндр, имеющий подъемный механизм. Поднятие площадки производится за счет наличия специального цилиндра, выдвигаемого по горизонтали.

Какие элементы включает устройство гидравлических домкратов

Таблица характеристик домкратов.

Рычаг устройства обеспечивает приведение в действие насоса, перекачивающего гидравлическую жидкость в цилиндр через специальный клапан. Гидравлическая или рабочая жидкость – это масло, выдавливаемое в цилиндре. Домкрат опускается обратно при открытом клапане, расположенном на насосе, чтобы гидравлическая жидкость перетекла в него.

Применять гидравлические домкраты несложно. Они должны быть расположены на ровной поверхности земли под автомобилем. После закрытия клапана устройства его рычаг нажимается до тех пор, пока автомобиль не будет поднят на требуемую высоту от поверхности.

Чтобы опустить автомобиль обратно на землю, когда колесо уже заменено, клапан открывается плавно против хода часовой стрелки. Когда устройство находится в первоначальном положении, то клапан закрывают обратно, поворачивая его в противоположную сторону.

Как правильно прокачать домкрат

Принцип действия винтового домкрата.

Для домкрата, как и любого механизма, необходима периодическая проверка и обслуживание. Жидкость может доливаться в цилиндр, поскольку применение устройства связано с вытеканием масла через уплотнения, а также сальники. Используя домкрат для ремонта автомобиля, применяют страхующую подставку. Регулируя устройство с помощью нее, можно не дать упасть на землю автомобилю в случае, если домкрат неисправен.

Хранение устройства в тех местах, где есть повышенная влажность, приводит к появлению ржавчины у цилиндра. По той же причине рабочий цилиндр способен прийти в негодность. Вместе с тем недостаток гидравлического домкрата – это медленная скорость работы и небольшая высота подъема. Некоторые модели имеют достаточно большой собственный вес, поэтому перевозить в багажнике его не слишком удобно.

Инструкция для правильной прокачки устройства домкрата

Схема заправки гидравлического домкрата маслом.

Среди достоинств домкратов выделяют жесткую конструкцию, а также высоту подъема груза от земли, наибольшую грузоподъемность с плавностью хода, высоту подхвата минимальную. Все эти преимущества дают высокий КПД.

В каких случаях требуется ремонт гидравлического домкрата?

Эксперты рекомендуют регулярно прокачивать гидравлические домкраты. Если устройство используется часто, эту процедуру следует выполнять почти ежемесячно. Как правило, первым признаком проблемы является снижение мощности.

Следует обратить внимание на следующие случаи

1. Они увеличивают концентрацию загрязняющих веществ в масле. Они значительно снижают эффективность строительства.
2. Оборудование работает не так, как ожидалось.
3. На уровне жидкости могут возникать пузырьки воздуха. Воздух редко попадает в поршень, но эта проблема все же возникает.
4. Сокращение поддержки. В технических характеристиках устройства указывается вес, на который рассчитан подъемник. Механические поломки и многие другие проблемы могут снизить фактическую грузоподъемность.

Схема сборки гидравлического домкрата

Такие проблемы не возникнут сразу, если корпус не подвергается механической деформации в соответствии с инструкцией по эксплуатации.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

• Одноштоковый бутылочный, самый распространенный вид Рис 2.
• Двухштоковый бутылочный Рис 3.

Рис 2. Домкрат одноштоковый

Рис 3. Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

• Ручной, приводится в действие давлением пользователя на рычаг
• Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него

Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Как устроен инструмент и что является основой конструкции

Гидравлический цилиндр — это главный узел, в котором происходит усиление за счёт разницы в сечениях главного и плунжерного цилиндров. Привод располагается не вертикально, как у аналогов, он находится в горизонтальном положении. Независимо от этого принцип функционирования остаётся таким же, как у аналогичных устройств других типов.

Домкрат гидравлический подкатной позволяет быстро выполнить ремонт машины. Он безопасен для поверхности кузова, так как шток не будет напрямую взаимодействовать с ней, а будет упираться в упорный рычаг, который является площадкой для поддержания машины. Многие люди задаются вопросом, зачем необходимо такое сложное устройство, если можно воспользоваться вертикальным домкратом, создающим прямой контакт с основой автомобиля. Но именно без такого инструмента не обойтись автолюбителям, которым необходимо закатить его под машину с низким дорожным просветом и выполнить ремонт колеса или подвески.

Ремонт подкатного гидравлического домкрата: особенности процесса

Для выполнения ремонтных работ в обязательном потребуется наличие:

• гаечного ключа;
• емкостей, в которые будет осуществляться слив масла;
• керосина;
• масла.

В процессе пользования домкратом инструмент может сломаться. Как правило, при возникновении неисправностей данного оборудования начинает протекать масло, инструмент заклинивает при подъемах на высоту или, наоборот, при опускании . При обнаружении таких дефектов в обязательном порядке необходимо проводить ремонт устройства.

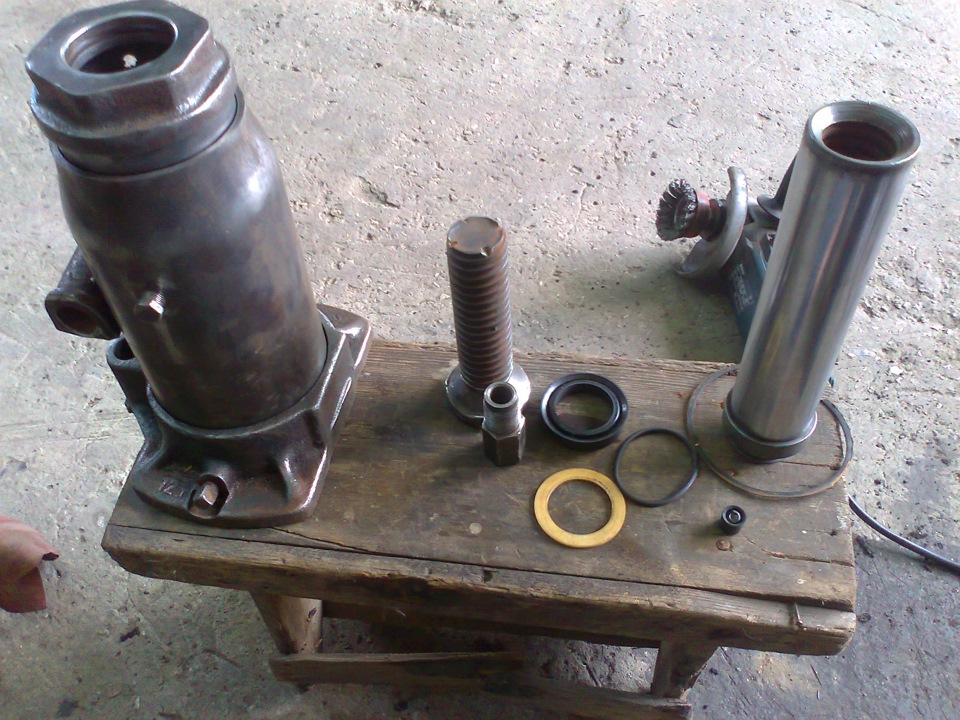

Если же причиной поломки является утечка масла, то в первую очередь понадобится разобрать домкрат, извлечь поршни и проверить их на присутствие коррозии. После чего всю грязь и возникшую коррозию необходимом полностью удалить. Затем необходимо проверить шток.

При выполнении ремонта клапана, который пропускает масло необходимо его открутить и выполнить проверку не присутствует ли там грязь и нет ли деформации. Если же деформация присутствует необходимо провести замену клапана. При небольшом его загрязнении будет отмечаться протекание рабочей жидкости, поскольку шарик перестанет плотно опускаться в седло. Чтобы это устранить, в первую очередь в пустую емкость необходимо слить старую рабочую жидкость ( масло) и прокачать систему полностью, посредством поднятия и опускания рычага.

После этого необходимо промыть каждую деталь от налипшей грязи и устранить остатки старой рабочей жидкости. В обязательном порядке необходимо провести замену всех манжетов, а также уплотнительных прокладок. Если же отмечается попаданием грязи именно на рабочую часть, то ее необходимо удалить, п редварительно отвернув головку корпуса.

После чего в основание домкрата необходимо залить керосин и выполнить прокачку оборудования. Для этого запорную иглу необходимо выкрутить. После всех манипуляции керосин следует удалить, а в рабочую часть залить чистое масло.

Стоит отметить, что производительность эксплуатации домкрата после чистки может немного уменьшится. Это обусловлено скоплением воздушных пузырьков в его рабочей части, вследствие недостаточного количества масла.

Если же такая ситуация наблюдается в процессе работы, то ремонт необходимо выполнять по следующему принципу. В первую очередь нужно открыть пробку на масляном бачке и послабить перепускной клапан. После этого с б ыстрой частотой прокачать насос на гидравлическом прессе с целью перемещения воздуха из рабочей части в емкость, где присутствует масло. После чего необходимо закрыть отверстие на масляном бачке и поджать перепускной клапан. Если манипуляции были выполнены правильно, то домкрат будет работать, как и прежде. Если же наблюдается остатки воздуха, то работу необходимо повторить снова.

Если же домкрат не работает должным образом или поднятие грузов осуществляется крайне медленно, то можно использовать и другой способ удаления воздуха из рабочей части.

Чтобы это выполнить, запорную иглу необходимо повернуть на 1,5-2 два оборота. П осле этого поднять плунжер за винт до отметки крайнего верхнего значения. Далее его необходимо опустить в нижнее положение. Каждое действие нужно повторить по кругу около 2-3 раз. Предотвратить возникновение подобных проблем в дальнейшем, можно путем периодической проверки уровня масла в рабочей плоскости домкрата и добавлением его в случае необходимости.

Подкатной домкрат не «держит» — как отремонтировать

Ремонт подкатного гидравлического дамкрата своими руками

Обычно это связано или с недостатком масла в домкрате, либо с повреждением или загрязнением клапанов. В первом случае достаточно долить масла в домкрат. Какое масло заливать в гидравлический подкатной домкрат? Совершенно ни к чему искать какое-то специальное масло для этого. Хотя, если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное масло – всё-таки оно меньше густеет на морозе. В некоторых автосервисах, когда «заедает текучка», вообще заливают «отработку». Но так делать крайне нежелательно – отработанное масло и грязное и содержит в себе большой процент агрессивных соединений серы.

Если заправленный домкрат всё же не поднимает или не держит, то без его ремонта не обойтись – скорее всего, клапаны плохо прилегают к посадочным местам. Такое может случиться, если «ослабли» пружинки клапанов, или попала грязь в каналы. Перед ремонтом можете заранее ремкомплект для подкатного гидравлического домкрата. Как правило, в него входят уплотнения плунжера и поршня. Но вряд ли всё это вам пригодится – даже ежедневно используемые в автосервисах домкраты обычно лишь подтекают через уплотнения плунжера. Поэтому не торопитесь разбирать домкрат «по болтику». Достаточно извлечь плунжер и клапаны с пружинками. В зависимости от конкретной модели домкрата, клапаны могут быть установлены либо в разных «колодцах», либо в одном – последовательно (в таких случаях канал имеет сужающееся внутри сечение).

Ремонтный комплект для гидравлического домкрата

Если на клапанах-шариках есть следы деформации, то их нужно заменить. Но обычно причина не в них, а в пружинках – их желательно поменять на более упругие, или, в крайнем случае, подложить под них шайбы – для увеличения силы пружинки. Но, опять же, обычно всё сводится к банальной грязи, попавшей в каналы домкрата. Поэтому, разобрав его, в первую очередь позаботьтесь о тщательной очистке «внутренностей» домкрата – промойте их бензином и продуйте сжатым воздухом. Ремонт подкатного гидравлического домкрата грузоподъёмностью 2 или 3 тонны ничем принципиально не отличаются – разве что количеством масла, требуемого для заправки. После ремонта и заливки свежего масла домкрат нужно «прокачать» – удалить излишний воздух. Для этого сначала нужно активно «поработать» плунжером – пока не появится давление. Дальше всё просто – стравливайте воздух через специальные пробки и добавляйте масло. Неисправности, характерные для подкатных гидравлических домкратов, присущи и другим подобным устройствам. Например, сходным образом восстанавливается работоспособность домкрата, предназначенного для вытягивания кузова авто, несмотря на то, что нагнетательный и рабочий цилиндры его «разнесены» друг от друга. Для того, чтобы поддерживать домкрат в рабочем состоянии, когда тот «простаивает», нет необходимости без нужды менять в нём масло – два-три рабочих хода штока раз в три месяца вполне достаточно.

Время на чтение: 6 минут

На сегодняшний день домкрат есть практически у каждого водителя, как опытного, так и начинающего. Это устройство предназначено для того, чтобы поднимать тяжелый груз на определенную высоту. Но в большинстве случаев автомобилисты используют механизм для проведения монтажных работ в процессе ремонта транспортных средств.

Наибольшей популярностью пользуется подкатной гидравлический домкрат, который считается незаменимым инструментом, поскольку его наличие обязательно в каждом крупном автосервисе или в мастерской. Но рано или поздно работа любого механизма становится нестабильной, и в таком случае нужно знать, как правильно осуществить ремонт подкатного домкрата.

Домкрат подкатной гидравлический

Устройство и принцип действия подкатного гидравлического домкрата

Домкрат – это инструмент с помощью которого поднимают разные грузы на различную высоту. Принцип работы и устройство могут отличатся. Самым распространённым и используемым в авто сервисах и частных гаражах видом домкратов является, домкрат гидравлический подкатной, его устройство мы сейчас разберем.

Устройство и принцип работы

Схема подкатного домкрата

Устройство подкатного гидравлического домкрата представляет собой тележку на колесиках. Такой вид очень удобен в эксплуатации он обладает большой грузоподъемностью и плавностью подъема. Гидравлический привод лежит в основе принципа действия.

Для поднятия автомобиля на нужную высоту, подкатите домкрат под него, поставьте несущий упор, в точку кузова автомобиля предназначенную для подъема. На кузове автомобиля есть специальные места, в которые нужно упирать домкрат. Следующим шагом качаем рукоятку верх вниз, несущий упор должен начать подниматься, а вместе с ним и автомобиль.

Основным элементом конструкции являются гидравлические цилиндры, прокачивая рукоятку, в цилиндрах создается определенное давление, за счет чего и осуществляется поднятие. Главную работу, подъёма, выполняет плунжер и прямой клапан. Повернув ручку обратного клапана, произойдет понижение давления в системе, в результате чего произойдет опускание автомобиля в исходное положение. В разных моделях ручка располагается в разных местах, прочитайте инструкцию к подкатному домкрату, там все понятно изложено.

Основные характеристики

Грузоподъемность. Грузоподъемность начинается от 2т и выше. Простому легковому автомобилю на повседневные нужды, хватит грузоподъемности в 2т. Такой инструмент не занимает много места, его можно хранить в гараже и взять с собой в поездку. Если у вас внедорожник, рекомендуется грузоподъемность от 3т. В любом случае, лучше знать вес автомобиля заранее, и руководствоваться его значением в выборе.

Высота максимального подъема. У каждой модели он разный

Максимально обратить внимание на параметр нужно владельцам внедорожников. Нет смысла платить за инструмент, поднимающий машину на 2 см

Значение высоты максимального подъема для внедорожников начинается от 450 мм.

Минимальная высота. Параметр определяет возможность подкатить устройство под автомобиль. Подкатной домкрат с минимальной высотой больше дорожного просвета вашего автомобиля вам не помощник. Обязательно замеряйте дорожный просвет(клиренс) перед выбором.

Удобство эксплуатации. Резиновая накладка, на несущем упоре.

Тип привода механизма. Карданный и зубчатый. Рекомендуемый карданный тип, он доказал свою надежность, а также он более ремонта пригодный.

Преимущества и недостатки

Основные преимущества подкатных гидравлических домкратов:

• Минимальные усилия для поднятия большой массы.
• Горизонтальное расположение цилиндра, за счет этого достигается высокая грузоподъемность.
• Подъем осуществляется плавно.
• Устойчивая опорная площадка обеспечивает безопасность работы.
• Весьма удобен в эксплуатации, оператору не надо подлезать под автомобиль.

Итоги

Домкрат гидравлический подкатной отличный инструмент, используемый в автосервисах и гаражах обычных людей. Его конструкция очень удобна и эффективна. Следует помнить, что домкрат — это инструмент поднятия, а не удержания. При длительной работе стоит позаботиться о надежной опоре.

Выбирая домкрат, обратить внимание на грузоподъемность, минимальную (обязательно меньше дорожного просвета автомобиля) и максимальную высоту подъема. После того как критерии определены мы рекомендуем покупать домкрат в средней ценовой категории для частных лиц, а автосервисам рекомендовано обратить внимание на профессиональный инструмент
