Шноркель на уаз 3303 своими руками

Шноркель на УАЗ 469 своими руками

Если шноркель Вам нужен из чисто практических соображений, а его внешним видом и эстетической составляющей вы готовы пренебречь, то, скорее всего, первое, что придет Вам в голову – это сделать шноркель на УАЗ 469 своими руками. Задача, в целом, действительно не сложная. В качестве самой трубы при этом используют пластиковые водопроводные или алюминиевые трубы диаметром около 70 мм.

Так же Вам понадобятся:

Резиновая гофра от УАЗ-3160
Резиновые уголки от Волги
Воздушный фильтр
Всевозможные хомуты и крепежи для фиксации конструкции
Новый воздушный фильтр.

Общая стоимость всех комплектующих без учета воздушного фильтра составит около 1300р. Сам воздушный фильтр мы исключили из расчета из тех соображений, что даже в том случае, если вы решите покупать заводской шноркель, фильтр все равно придется докупать отдельно.

Как сделать своими руками

Некоторые автовладельцы предпочитают заводским изделиям самодельные шноркели. Изготовить его нетрудно, однако нужно учитывать, что такой воздуховод будет иметь самый простой облик. Доведение шноркеля до презентабельного вида может обойтись в круглую сумму, которую можно потратить на заводской продукт.

Для изготовления самодельного шноркеля понадобятся:

Сантехническая пластиковая труба длиной около 1 метра и диаметром не менее 60 мм;
Резиновый гофр для прокладки в моторном отсеке;
Пластиковый угловой патрубок;
Пластиковая или металлическая сетка для насадки;
Расходники (клей-герметик, саморезы, резиновые и металлические уголки, хомуты, резиновые уплотнители).

Изготовить шноркель можно и самостоятельно при наличии необходимых материалов и инструментов

Последовательность действий такова:

Сначала нужно определить, с какой стороны будет установлен шноркель: с пассажирской или водительской. Для стандартной «Нивы» подойдёт только пассажирская сторона, у Chevrolet NIVA доступны оба варианта размещения.
Затем нужно вырезать часть капота с помощью электролобзика или дрели с круглой насадкой по металлу. Диаметр отверстия должен на несколько миллиметров превышать диаметр резинового гофра и трубы. Края отверстия нужно покрасить и обработать антикоррозийным средством для предотвращения появления ржавчины. Затем можно переходить к сборке и установке шноркеля.

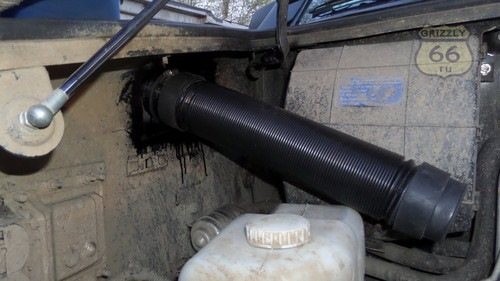

Гофр, размещаемый в подкапотном пространстве, необходимо прикрепить к воздухозаборнику с помощью хомута, промазав место крепления при помощи герметика.
Далее необходимо просверлить отверстия для крепления в стойке лобового стекла, края отверстий также необходимо обработать грунтовкой. Пластиковую трубу следует установить вдоль линии лобового стекла, закрепив её при помощи саморезов и креплений.
Недопустимо оставлять верхнюю часть трубы отверстием вверх, в ином случае первый же ливень приведёт к гидроудару двигателя. На верхний конец трубы нужно смонтировать насадку по типу «Гусак», для этого можно использовать угловой патрубок от трактора. На его выходном отверстии нужно установить металлическую решётку, которая предотвратить попадание в воздуховод различного мусора.
Затем следует вставить нижний конец внешней трубы в гофр, закрепить место соединения хомутом и обработать края герметиком.

В конце нужно проверить работоспособность и герметичность изделия. Для этого при заведённом двигателе необходимо прикрыть выходное отверстие самодельного шноркеля ветошью. Если всё сделано правильно, то движок должен заглохнуть.

Шноркель своими руками на УАЗ

Если у вас есть УАЗ «Патриот», монтаж шноркеля будет выглядеть так:

Шноркель каждый устанавливает на свой транспорт исходя из жизненной необходимости, финансовых возможностей и амбиций. Он необходим, если вы часто вынуждены ездить по бездорожью, в том числе пересекать водоёмы. Именно благодаря шноркелю в двигатель никогда не попадёт вода, мелкие камни и грязь. После монтажа системы защиты мотора может немного повыситься уровень шума и расход топлива. Также следует обеспечить защиту электронной системы автомобиля от влаги. Если вы не уверены в своих силах — покупайте фирменный девайс. Сделанный своими руками, шноркель может стать уникальной частью автомобиля и придать внедорожнику стильный и мощный вид.

Виды насадок

Существует несколько типов насадок, каждый из которых по-своему выполняет возложенные на нее задачи.

Гусак – та самая поворотная насадка, в простонародье гусь. По многочисленным отзывам владельцев, хорошо справляется с отведением влаги через дренажные отверстия, но мало эффективен в борьбе с пылью и грязью, которые попадают через шноркель в воздушный фильтр.

На форумах часто разгораются жаркие споры по поводу работы гусака. Одни утверждают, что и с отведением влаги у него большие проблемы, другие говорят, что зачастую его просто неправильно устанавливают. Насадку нельзя надевать до упора, тогда прорези на боках (а они нужны именно для этого) будут справляться со своей задачей.

Циклон – более продвинутый вариант насадки. В зависимости от внешнего вида может называться грибом, кастрюлей, ковшом, коробочкой. В конструкции циклона предусмотрен свой резервуар-пылесборник, который необходимо периодически очищать, вытряхивая скопившийся мусор и пыль.

Проще говоря, сначала воздух засасывается снизу и проходя через сетчатый экран очищается от крупных частиц. После раскручивается лопастями, тяжелые частицы и вода оседают в пылесборнике, а очищенный воздух поступает в двигатель.

Коробочка, или циклон-2 работает по схожему принципу, но не имеет пылесборника, а сразу выкидывает мусор через специальное отверстие. Также работает «грибок» от американской фирмы Sy-Klone.

Стоимость таких насадок может варьироваться от 1000 до 50000 рублей, в зависимости от производителя. Бюджетным вариантом является установка циклона от трактора МТЗ, его можно приобрести за 200-500 рублей.

Установка шноркеля на УАЗ 469

Но, не зависимо от того, какой из вариантов вы предпочли – покупка китайского шноркеля, его наиболее драгоценного аналога либо совершенно изготовка шноркеля своими руками – вы безизбежно столкнетесь с необходимостью его установки. Самая непростая его часть – это просверлить отверстие нужного поперечника в подходящем месте. Для этого рекомендуется на время проведения работ демонтировать поворотник а конкретно для самого сверления употреблять коронки по сплаву подходящего поперечника – это дозволит создать требуемое отверстие очень осторожным. Опосля что остается лишь собрать готовую систему и закрепить трубу шноркеля на корпусе вашего кара.

Технология установки и тип присоединения шноркеля

Подавляющее большинство шноркелей поводят воздух к правому крылу Defender и подсоединяются к воздухозаборной решетке (исключение составляют шноркели конструкции Southdown Snorkels, которые предусматривают прорезание в кузове специальных отверстий). При этом следует учесть, что все пластиковые шноркели требуют сверления дополнительных крепежных отверстий в крыле. Соответственно, если Вы захотите демонтировать шноркель в дальнейшем , эти отверстия останутся на самом видном месте правого крыла

Металлические шноркели стандарта Mantec 1-DSV5/RC присоединяются непосредственно к штатным отверстиям крепления вентиляционной решетки и не требуют дополнительного сверления. Однако совсем без дрели обойтись не удастся. Все шноркели требуют сверления отверстий под болты кронштейна верхней трубы на правой стойке ветрового стекла.

Подача воздуха в подкапотное пространство

По типу ввода подачи воздуха – шноркели бывают подсоединяемые к штатному подкапотному воздуховоду и те, которые используют собственный патрубок под капотом.

1. Шноркели, имеющие собственный воздуховод в подкапотном пространстве. Такие шноркели имеют на выходе под крыло трубчатое окончание (носик) и собственную гофротрубу в комплекте, для дальнейшей разводки под капотом. Гофротруба может идти как до корпуса воздушного фильтра, так и присоединяться к штатному воздуховоду где-то посередине. Такие шноркели, несмотря на некоторую дополнительную сложность в прокладке подкапотных воздуховодов, избавлены от проблемного места, присущего второму типу – герметизируемого стыка шноркеля и штатного воздуховода на крыле. Обычно такие шноркели позиционируются производителем на старые Дефендеры Td5 (200 Tdi, 300 tdi)

2. Шноркели, подсоединяемые к штатному подкапотному воздуховоду — более просты в установке, однако требуют тщательной герметизации места стыковки плоскостей: присоединяемый фланец шноркеля – вырез вентиляционного отверстия в крыле – фланец внутреннего штатного воздуховода. Данный стык тщательно герметизируется эластичным герметиком. Следует использовать только высококачественные атмосферостойкие герметики (силиконовые, полиуретановые)

Коротко о главном:Необходимо определить для себя, какой тип ввода шноркеля Вы предпочитаете, и в зависимости от этого выбирать модель. Многие считают ввод собственным патрубком более надежным с точки зрения герметичности. При этом шноркели с собственным патрубком, предназначенные для Td5, можно установить и на более поздние модели Defender с двигателями Puma (иногда потребуются небольшие доработки воздуховодов под капотом).
Шноркели с присоединением к плоскости отверстия вентиляционной решетки являются универсальными, их можно ставить на любую модель Defender

Но нужно уделить особое внимание герметизации стыка плоскостей.
При установке любого типа шноркеля, помните о точках негерметичности в подкапотном воздуховоде. Обычно это отверстия слива конденсата в корпусе воздушного фильтра и в середине воздуховода от заборной решетки к фильтру

Эти места следует загерметизировать, в простейшем случае наклеивая заплаты из резины.

Основные виды насадок

Пластиковый трубопровод, установленный на крыле и стойке, заканчивается оголовком. Наконечник защищает магистраль от попадания атмосферных осадков или грязи, летящей из-под ведущих колес. В зависимости от особенностей конструкции оголовки разделяют на гусаки и циклоны.

Схемы работы насадок “гусак” и “циклон”.

Гусак

Изделие представляет собой патрубок Г-образной конфигурации, который можно регулировать относительно встречного потока. Теоретически конструкция поддерживает динамический наддув, но при направлении раструба вперед возрастает риск попадания в трубу водяной взвеси вместе с воздухом. Небольшое количество жидкости не принесет вреда фильтру, но при движении в дождь существует риск гидравлического удара.

Циклон

Насадка вертикального типа, имеет защитный козырек и циклонный фильтр, отделяющий грубые механические примеси. Водитель должен периодически очищать бункер от пыли, в противном случае ускоряется износ штатного фильтра, происходит падение мощности двигателя. Из-за усложненной конструкции имеют повышенную цену, но обладают высокой механической прочностью, хорошо защищают фильтр и двигатель от попадания воды.

Насадки вертикального типа “Циклон”.

Функции и правила монтажа

У шноркеля есть несколько главных функций, который он потрясающе делает при условии правильного подбора конструкции и грамотной установки всех частей.

Задачка шноркеля сводится к последующим моментам:

Предутверждает вероятное получение гидроудара. Если ездить без хобота через брод и водные преграды, шансы столкнуться с гидроударом большие;
Защищает от губительного действия со стороны грязищи и песка;
Содействует экономии горючего. Расход падает не значительно, но все таки падает;
Дает возможность машине вполне уйти под воду, погрузив в водную среду весь движок без каких-то рисков для крайнего.

Вне зависимости от того, будете вы брать готовую систему, или разламывать голову над тем, как создать шноркель без помощи других, для всех есть общие правила установки.

Их можно свести к выполнению последующих требований:

Верный выбор направления воздухопоглотителя. Он не должен глотать пыль, которая способна подниматься довольно высоко. Это не гибельно, но фильтр придется поменять весьма скоро;
Если в зимнюю пору повернуть верхнюю насадку вспять, будет происходить постепенный засос снежной пыли. В итоге она осядет на участке входа, может подтаивать и не давать воздуху поступать в мотор;
При очень задернутом ввысь воздухопоглотителе в него может начать попадать влага от дождика и снега;
Хорошим решением считается размещение над крышей либо около верхнего багажника;
Лучше употреблять доп защитные насадки.

Остается только приобрести такую конструкции либо собрать шноркель своими руками.

Шноркель на УАЗ 469 своими руками

Так же Вам понадобятся:

Подготовительные мероприятия

На этапе подготовки необходимо:

Распаковать компоненты комплекта, сверить количество деталей с ведомостью.
Осмотреть поверхность пластикового трубопровода, заусенцы или следы механических воздействий недопустимы.
Проверить корректность соединения деталей, в случае обнаружения неисправностей потребуется обменять комплект у поставщика.
Изготовить из картона или папье-маше шаблон для разметки и проверки корректности положения крепежных отверстий. При изготовлении макета из папье-маше необходимо оклеить несколькими слоями бумаги пластиковый шноркель, от толщины оболочки зависит жесткость изделия и точность разметки.

Тюнинг двигателя УАЗ Хантер

Некоторые автовладельцы меняют мотор УАЗ Хантер зарубежными аналогами. Это требует больших финансовых вложений. При поломке силового агрегата зарубежного производства потребуется приобретать оригинальные запчасти, имеющие высокую стоимость.

Возможна модернизация силового агрегата, установленного заводом изготовителем. Для этого потребуется прошить электронный блок управления. ЭБУ управляет силовым агрегатом. При помощи прошивки можно корректировать мощность и динамические показатели двигателя.

.С целью преодоления брода необходимо установить качественные высоковольтные провода. Попадание влаги может привести к пробою провода и нарушению работы силовой установки. Для предотвращения попадания воды во впускной тракт силового агрегата на авто монтируют шноркель. При этом воздухозаборник расположен в недоступном для попадания воды месте.

Из вышеперечисленного следует, что тюнинг автомобиля УАЗ Хантер может быть выполнен для различных целей. Самостоятельный тюнинг позволяет создать уникальное авто. После модернизации тюнингованный УАЗ Хантер используется для движения, как в городских условиях, так и на бездорожье.

Полезные советы и общие рекомендации

Вместо сверления сквозных отверстий в передней стойке, можно использовать монтажный уголок. Элемент крепят к металлу кузова на вытяжных заклепках, поверхность стойки и отверстия необходимо покрыть антикоррозионной мастикой. При сверлении отверстий необходимо направлять сверло в сторону от рамки ветрового стекла. В случае повреждения в салон автомобиля станет проникать вода, способная вывести из строя электрические компоненты и ускоряющая коррозию деталей.

В процессе эксплуатации следует периодически проверять тракт на герметичность, удалять грязь из зазора между трубой и кузовом. При каждом обслуживании фильтра необходимо восстанавливать герметик на стыках. Для защиты кузова от коррозии следует использовать мастики на битумной основе, сохраняющие эластичность при отрицательной температуре. Внутренние полости необходимо обработать аэрозолем (например, Prim ML).

Полезные советы и общие рекомендации

Изготовление шноркеля своими руками

Изготовить воздухозаборник можно самостоятельно, не обязательно покупать заводское изделие. При этом главное соблюдать некоторые правила:

место установки должно быть подобрано таким образом, чтобы вода не могла попасть внутрь даже при небольшом погружении автомобиля выше крыши – насадка должна возвышаться над крышей;
материал для трубы из пластика, стекловолокна или металла;
в конструкции не должно быть более двух колен;
сторона, которой шноркель прилегает к кузову, должна в точности повторять все его изгибы.

Перед началом работ нужно оценить уровень своих способностей для создания герметичной системы, не уступающей по качеству заводским аналогам, и сделать шаблон по чертежу. Следует заранее приготовить все необходимые материалы и инструменты.

Используемые материалы

Основной материал – это пластиковая, металлическая или стеклопластиковая труба нужного диаметра. Дополнительно потребуются детали крепежа (болты, саморезы, хомуты), патрубки, силиконовый герметик и антикоррозийное средство, например, Мовиль. Также понадобится изготовить верхнюю часть воздухозаборника, называемую насадкой. Голову можно сделать самостоятельно или купить готовый вариант. Конструкция шноркеля будет незаконченной без защитной сетки – она предотвратит попадание мусора и насекомых внутрь системы.

Изготовление каркаса

Перед тем как изготавливать устройство, следует создать каркас. Он создаётся из проволоки, стекловолокна и других подходящих материалов. Каркас должен быть достаточно прочным и крепким, так как он является основой шноркеля и способствует долгому сроку службы последнего. Простейший способ сделать каркас заключается в обтягивании стеклотканью согнутой в нужную форму проволоки. Если шноркель изготавливается из трубы, каркас делать не нужно.

Фильтрующий тоннель

Чтобы устройство правильно работало, нужно, чтобы тоннель соответствовал следующим требованиям:

тоннель (верхняя труба) должен быть направлен навстречу потоку воздуха, то есть при движении автомобиля воздух должен попадать в насадку, создавая тем самым эффект турбонаддува;
чтобы избежать возможных поломок устройства, вперёд наклоняется и сам тоннель;
если конструкция будет иметь изгиб в верхней части, он должен быть направлен вперёд.

Периодическое изменение положения шноркеля допускается только в случае экстремальных условий движения с часто меняющимся стилем вождения, например, это актуально во время гонок на пересечённой местности.

Сборка шноркеля

На предварительном этапе сборки следует убедиться в наличии всех инструментов и материалов, а также оборудования. Во время подгонки могут обнаружиться несостыковки – в таком случае можно сместить детали для лучшего прилегания к кузову. В некоторых ситуациях требуется установить в другое место расширительный бачок или другое оборудование, которое помешает монтажу шноркеля.

Перед тем как установить устройство, его следует покрасить. Для этого поверхность очищается и обезжиривается, затем подвешивается в удобном положении. Краску можно использовать автомобильную из аэрозольного балкончика. Сначала наносится слой грунтовки, потом несколько слоёв краски с промежуточной просушкой.

А так ли нужны шноркели для внедорожников?

Что собой представляет шноркель?

Данный механизм используется для забора воздуха на уровне крыши. Сама по себе конструкция несложна: по факту, это гнутая труба, которая соединяет воздушный фильтр автомобиля с собственно воздухозаборником на крыше. Поэтому многие пытаются сделать шноркель своими руками, но лучше все-таки доверится специализированному производителю. Первоначально такие устройства использовались не для того, чтобы форсировать броды, как можно подумать, а для езды по пустыням. При помощи шноркеля можно существенно сократить количество пыли и песка, которые часто попадали в фильтр, что положительно сказывается на эксплуатационных свойствах двигателя машины.

Зачем устанавливать шноркель?

Основная задача данной конструкции — не допустить возникновение гидроудара при передвижении по броду. Ведь это действительно неприятная ситуация, которая может возникнуть при попадании жидкости в цилиндр (вода не сжимается, поэтому поршень как будто сталкивается со стеной). В результате может возникнуть необходимость в капитальном ремонте или даже замене двигателя при особо сложных случаях, а в этом, согласитесь, нет ничего приятного. Установка шноркеля поможет избежать таких неприятностей.

При установке шноркеля, к примеру, на ниву (крышу) автомобиль сможет теоретически преодолевать брод до 1,5 метров глубиной, но далеко не каждый водитель будет рисковать своим транспортным средством и преодолевать такие преграды. Немаловажным плюсов шноркеля является и то, что он отбирает чистый воздух, самые продвинутые модели могут отсеивать брызги, снег и пыль. При этом шноркель придает автомобилю стильный вид, что нравится достаточно многим автолюбителям.

Если вы решили купить шноркель, то следует учесть и определенные недостатки:

Небольшое ухудшение аэродинамики.
Потребуется вырезание кузовных элементов.
Некоторые модели достаточно дорогостоящие — более 50 тыс. рублей.

Как можно отметить, недостатки не так существенны, при этом нужно помнить, что установка дополнительных элементов на ТС практически всегда требует определенных жертв (уменьшение скорости, увеличение расхода топлива, ухудшение управляемости). А, как можно заметить из вышесказанного, достоинств у шноркеля существенно больше.

Так нужен ли шноркель?

Точный ответ на этот вопрос сможете дать только вы, если вы любите ездить по бездорожью и часто отправляетесь в такие путешествия, то установка шноркеля на УАЗ, Шевроле и пр. будет верным решением. Это устройство не только положительно скажется на работе двигателя, но и сможет обеспечить соответствующую защиту от гидроудара. Цена шноркелей варьируется от 3 тыс. рублей до 70 тыс.рублей и выше, поэтому подобрать наиболее подходящий вариант, как с “наворотами”, так и без совсем несложно. Если вы уверены в своих силах и обладаете необходимыми знаниями, то установку можно выполнить и самостоятельно, в противном же случае необходимо довериться квалифицированным специалистам.

Если же вы редко выбираетесь на природу, то шноркель особо не нужен. Не следует без необходимости вырезать кузовные элементы, чтобы установить трубу шноркеля.

Нужно ли регистрировать шноркель

По своей сути шноркель является пластиковым декоративным элементом кузова: он не влияет на безопасность и не создаёт помех другим участникам дорожного движения, так как не выступает за пределы габаритов автомобиля.

Однако данное положение относится только к заводским изделиям, обладающим сертификатом соответствия. В таком случае оборудование автомобиля шноркеля необходимо узаконить внесением изменений в ПТС и СТС автомобиля — сделать это можно в РЭО ГИБДД. При наличии сертификата отказать во внесении изменений в документы в ГИБДД не могут. После этого ни один автоинспектор не сможет придраться к владельцу автомобиля, оборудованному подобным элементом тюнинга.

Видео: новый повод для остановки и проверки автомобиля

С самодельными шноркелями дело обстоит сложнее. Так как у них нет и не может быть сертификата, то узаконить в ГИБДД самодельное устройство не удастся. Поэтому обладателю автомобиля с самодельным шноркелем не избежать проблем с автоинспекторами на дорогах. Как правило, всё заканчивается штрафом в размере 500 рублей.

Все о тюнинге

Самодельный шноркель на УАЗ 469

К необходимости установки шноркеля на УАЗ меня подтолкнула надобность в преодолении бродов. Кроме того уже назрела необходимость в замене родной кастрюли воздухоочистителя, которая, кстати говоря, плохо вставала и достаточно часто вылетала с карбюратора К126Г.

Для того, чтобы сделать шноркель на УАЗ своими руками понадобится:

— Волговский уголок (сильно изогнутый резиновый, дорогой) 1 шт. (

-Гофра резиновая отУАЗ-3160 2 шт. (

— Крепежные хомуты размером 70-75 70 2 шт.

— Хомуты размером 70-80мм 20 9 шт.

— Хомуты размером 25-30 2 шт.

— Более длинный шланг масляного насоса диаметром 20 мм 1шт.

В качестве нового воздушного фильтра выбрал бочку от УАЗа 3160. Особенностью данной бочки является то, что она имеет только один выход — не требуется заглушать второй. Правда она немного дороже обойдется — купить можно примерно за 1000 рублей вместе с фильтром. На днях в одном из магазинов запчастей увидел отдельный корпус и стоил он всего лишь 250 руб. В качестве шноркеля была использована алюминиевая труба радиусом 70 мм. Найти волговские резиновые уголки было достаточно сложно, поскольку это дефицитный товар (не знаю почему?).

Выяснилось, на рынке запчастей существует 2 типа резиновых уголков: на обновленной инжекторной Волге они достаточно дорогие, стоят порядка 120 руб. за экземпляр, и загиб у них немного превышает 90 градусов и от старенькой Волги за 40 руб. вот последние это страшный дефицит. Всего при тюнинге УАЗа были использованы три резиновых уголка старого образца и один нового.

Как поставить шноркель на УАЗ? Порядок выполнения работ

Теперь вкратце постараюсь описать порядок выполнения работ. На трубе 2 при помощи хомута крепится резиновый уголок. В 1 уголок ставится металлическая сетка, которая к тому же оказалась в старом фильтре. Снаружи совокупная длина трубы составляла 750 мм. Труба была закреплена при помощи двух хомутов к рамке лобового стекла.

При выполнении тюнинга УАЗ использовались специальные хомуты, которые позволяют прикрутить к одной из частей болт. Далее просверлив водосток, при помощи болтов М8 были закреплены хомуты. После чего с трубы при помощи уголка был подготовлен переход в салон автомобиля. Отверстие в крыле находится рядом с повторителем указателя поворота, сделано было достаточно легко при помощи электролобзика по металлу. А вот в салоне в наш уголок вставляется кусок пластиковой трубы равного по диаметру и длиною примерно 50-100 мм. Затем на него надевается еще один гофр, выходящий в капот транспортного средства. В него вставляется остаток трубы из алюминия, длиной порядка 350 мм. В стенке моторного отсека также было сделано отверстие, для этого также был использован лобзик. Выход трубы при помощи гофра крепился к бочке. Гофра от УАЗ 3160 более жесткая, количество ребер меньше, чем, скажем, у Волги, и немного подешевле.

Крепилась бочка на крыле под углом в 45 градусов по ходу движения. Честно говоря, в представленной нами конструкции бочка расположена не совсем правильно, вход был перепутан с выходом. Но, несмотря на это в ходе эксплуатации она продемонстрировала вполне сносную работоспособность пододной системы. Крепилось при помощи переделанного хомута от автомобиля ГАЗ, с одной стороны был приклепан дюралевый уголок.

Крепился хомут прямо к крылу с помощью двух болтов – вначале были закручены болты и только потом сам хомут. После чего к выходу бочки крепилась резиновая гофра, а туда, в свою очередь, был вставлен еще один кусок трубы. В данный кусок трубы врезается штуцер от старой бочки под шланг на трамблер и на масляный насос. Вырезается штуцер с мясом, выгибается по форме трубы, крепится при помощи четырех заклепок и эпоксидки.

Родной шланг на маслонасос нам пришлось поменять (удлинить где-то в 1.5 раза). На данный момент не решена задача с удлинением шланга на трамблер: пока стоит старый, но он в натяг. При помощи резинового уголка труба прикреплена к выходу карбюратора. Кроме того пока еще не все соединения герметизированы.

Поиск по сайту

Перед самой поездкой на Кольский и п-ов Рыбачий. решили мы установить на нашу Крокозябру шноркель. Заказал в инет магазине, привезли быстро.

Теперь нужно его поставить. Итак все по порядку.

Схватив только что привезенный шноркель под мышку, помчался я в магазин запчастей, докупить шланги нужного диаметра и длинны, которые будут соединять наш воздушный фильтр и шноркель. Зашел в отдел по грузовым запчастям и подобрал все шланги буквально на глаз Что то от ЗИЛа, что то от Камаза и т.д. Вообщем получилось 4 шланга разного диаметра и колибра, один из них под небольшим углом (10-12 градусов)

Вот такая дырень получилась.

Похожее отверстие нужно будет еще просверлить со стороны салона в моторный отсек.

Как поставить шноркель на УАЗ

Установка шноркеля на УАЗ принципиально ничем не отличаться от установки такого воздухозаборника на любой другой внедорожник. При этом в любом случае необходимо помнить о том, что наружный его элемент в обязательном порядке для прочности должен быть прикреплён для прочности к стойке лобового стекла. Отвод шноркеля должен быть выполнен или в сторону или же устройство необходимо прикрыть сверху от попадания в него посторонних предметов и влаги. Также шноркель должен иметь необходимое количество алюминиевых трубок – выводов сапунов, предназначенных для питания воздухов дифференциалов мостов, раздатки, коробки передачи и картера двигателя.

Процесс подготовки к выполнению работ

Процесс подготовки к выполнению работ по монтажу удлинённого воздухопровода на УАЗ состоит в том, что приобретается готовый шноркель или подбираются материалы для изготовления его самостоятельно. Это может быть гофра, набор трубок малого диаметра или же магистральных труб нужной длинны.

Инструменты также необходимо приготовить заранее. Это:

дрель;
свёрла по металлу;
отвертка и гаечные ключи.

Порядок выполнения работ при установке шноркеля на УАЗ Патриот

Если вы хотите установить шноркель на УАЗ Патриот своими руками, вам придётся:

разметить на кузове и капоте те места, где он будет крепиться;
просверлить отверстия в кузове и капоте под крепления и воздуховод;
установить шноркель и подогнать его по геометрии кузова;
затянуть крепления;
подсоединить новый воздуховод к воздушному фильтру при помощи гофрированного шланга.

Разметка места расположения шноркеля обычно выполняется при помощи лекал из картона. Из этого материала вырезается точная копия данного устройства, которая прикладывается кузову. Силуэт обводиться фломастером, а в местах крепления намечаются им же отверстия под болты.

После этого проделывается отверстие для труб диаметром от 50 миллиметров под основную воздухопроводную магистраль при помощи фрезы по металлу и дрели. Обычно оно выполняется сбоку или сверху в моторном отсеке и его края обрабатывается напильником и покрываются антикоррозийным покрытием

При этом нужно будет обратить внимание на герметизацию его при помощи резиновых прокладок и герметиков

Что касается способа крепления воздуховода к корпусу машины, то обычно оно выполняется с помощью болтов М6. Для этого в нужных местах на крыле и кузове сверлятся отверстия под болты и закладные гайки. Такое крепление позволяет надеяться на то, что шноркель не открутиться в процессе движения внедорожника. Кроме того, его верхнюю часть обычно крепят с помощью кронштейна такого же диаметра и с закладной гайкой. Например, это может быть кронштейн Roxel Pro 531163.

Кузов УАЗ Патриот имеет собственную геометрию, для того, чтобы устройство подогнать под неё, потребуется прогреть его строительным феном и изогнуть под нужным углом.

Делать это можно прямо на машине, притягивая прогретую трубу к металлу при помощи болта. Непосредственно с воздушным фильтром шноркель соединяет гофрированный шланг. Вся конструкция должна быть хорошо загерметизирована при помощи резиновых уголков и хомутов.

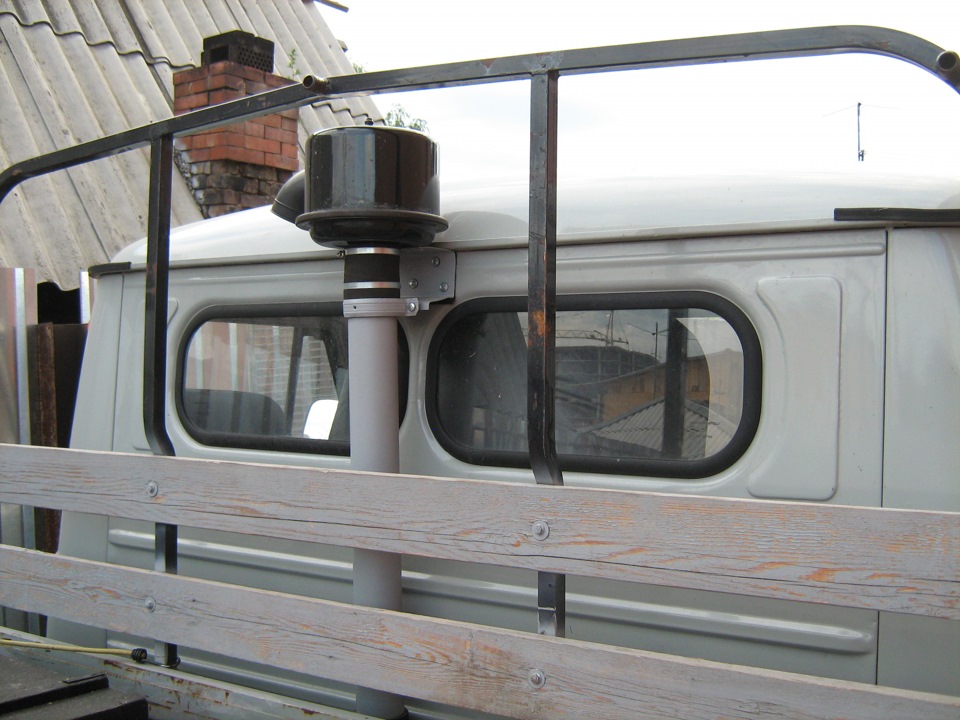

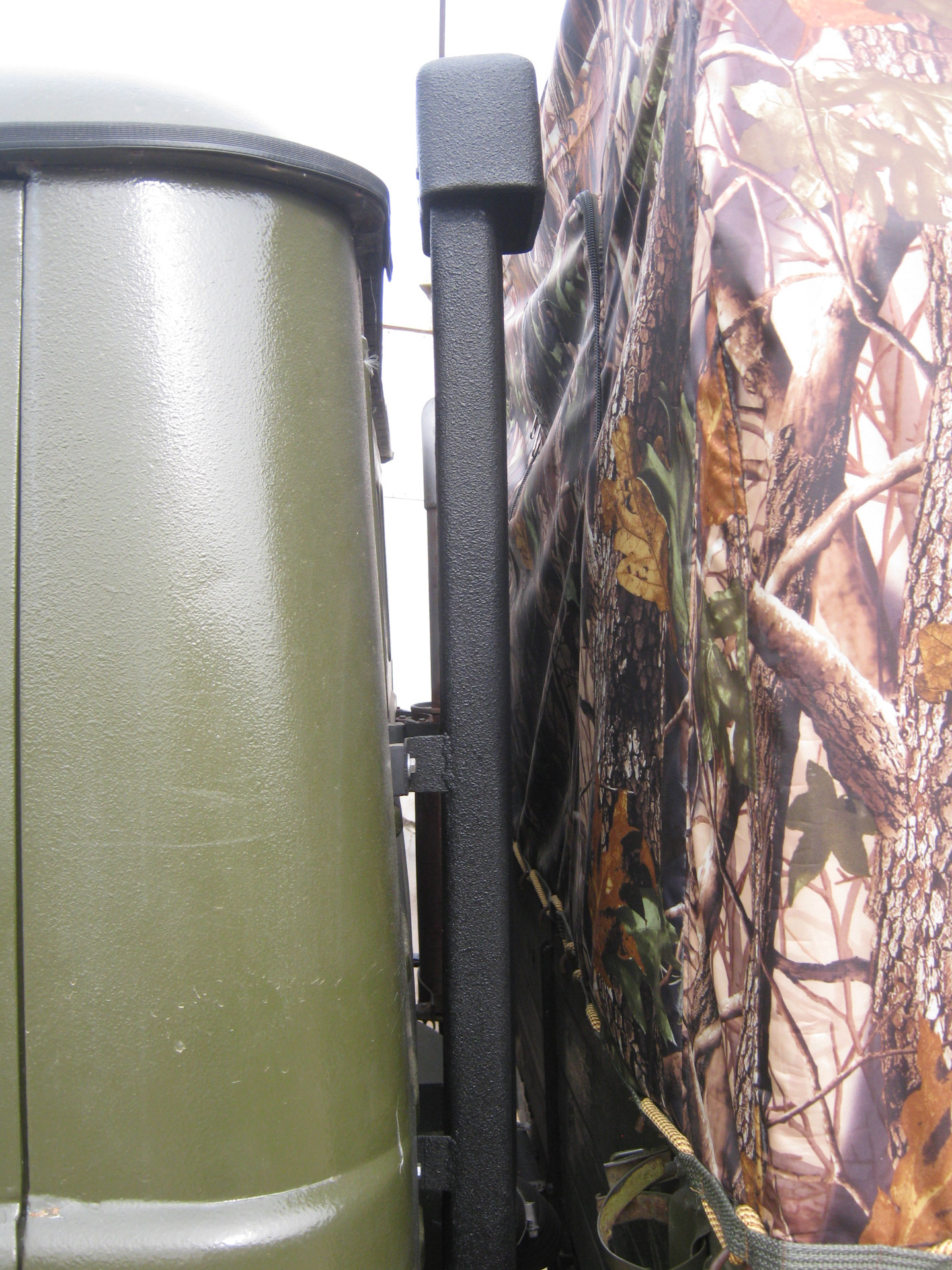

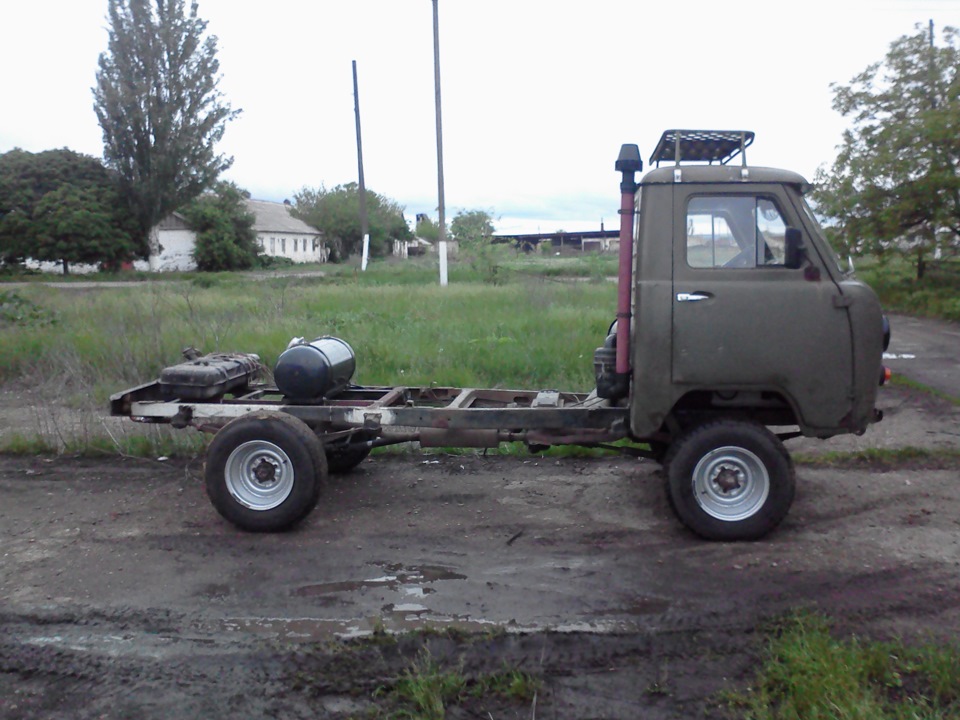

Установка шноркеля на Уаз «буханка», 3303, Уаз Хантер, 469, 3151

Монтаж шноркеля на другие модели автомобилей УАЗ выполняется аналогично, при этом отличия состоят в месте сверления отверстия под основной воздуховод, количества отверстий для вывода трубок питания воздухом других элемента конструкции автомобиля кроме двигателя.

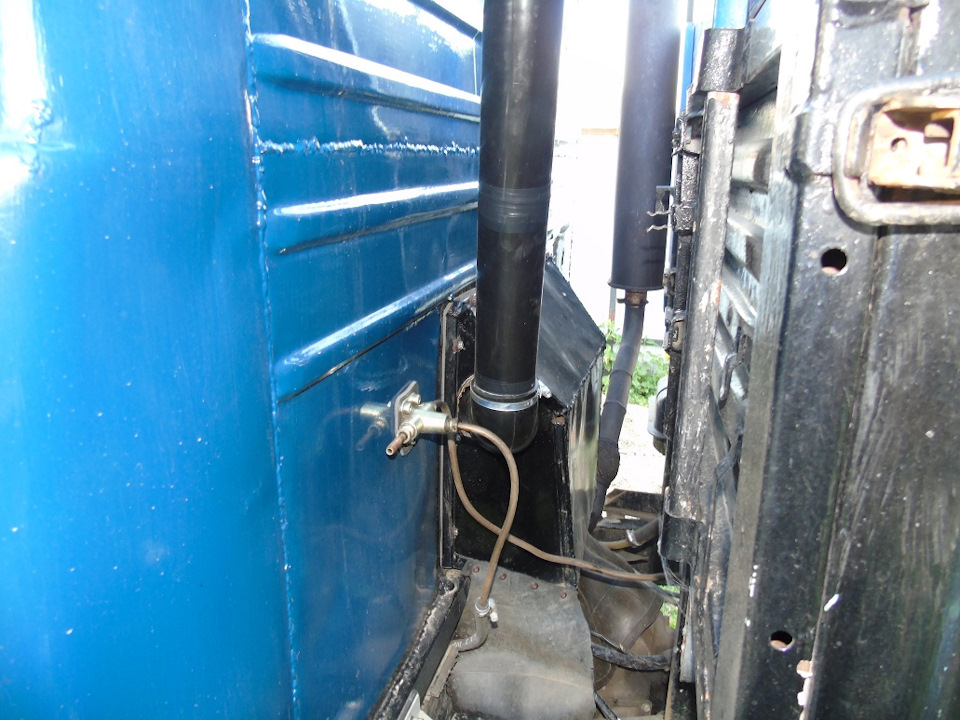

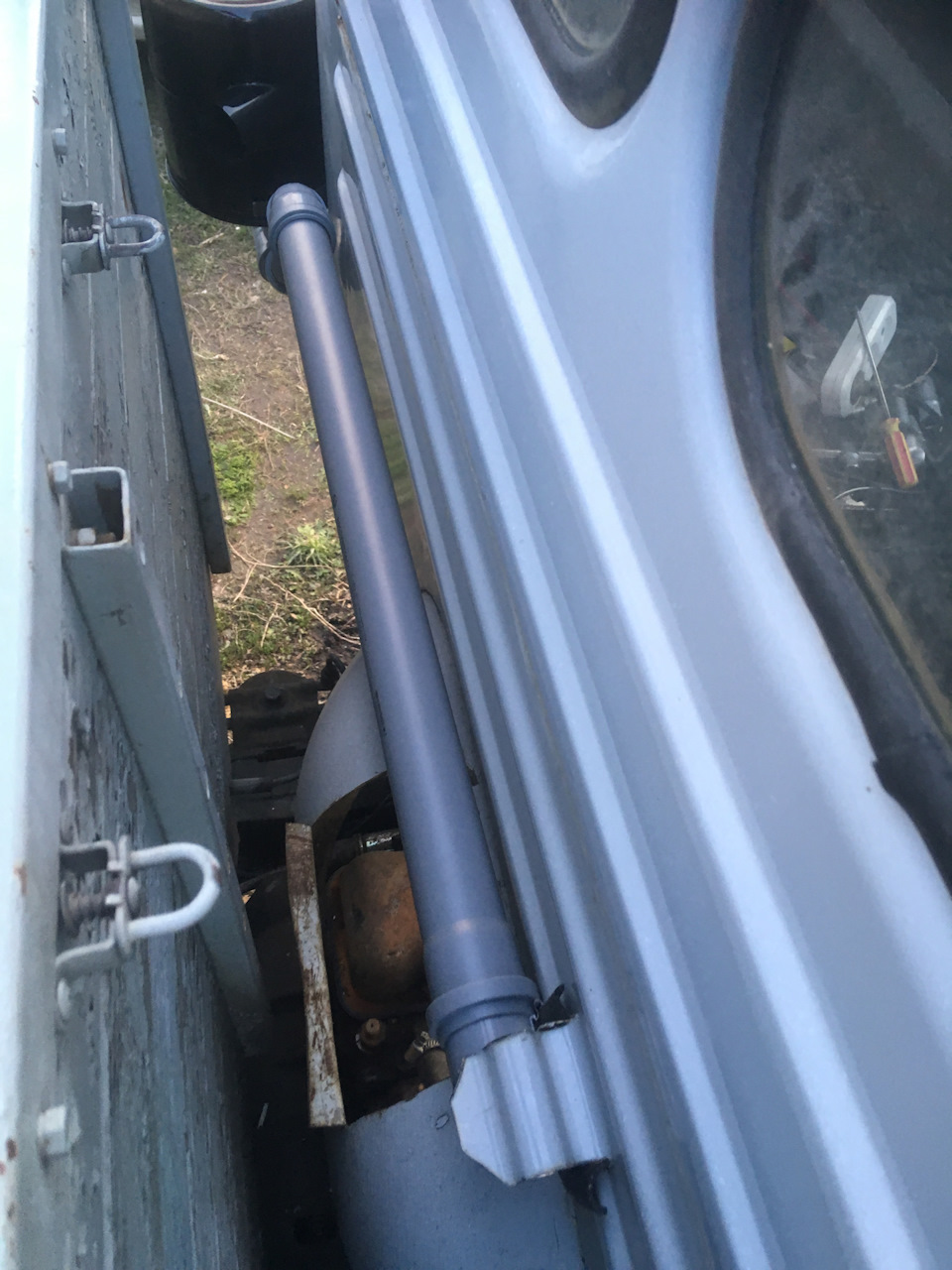

Кроме того, по-иному придётся выполнить проводку трубы воздуховода с учётом конфигурации кузова конкретной модели, так, например, на Хантере его нужно будет смонтировать так, чтобы трубою не был закрыт салон. При этом на «буханке» она будет почти прямая, а на Хантере придётся её делать многосоставной с помощью металлических или пластиковых уголков.

Если ваш путь лежит через броды, пересечённую местность с заболоченными участками или же вы любитель экстремальных гонок на внедорожниках, названное устройство просто необходимо будет установить на ваш УАЗ. При этом стоит отметить, что дело это относительно несложное и с ним справиться любой автолюбитель имеющий опыт эксплуатации данного автомобиля.
