Регистрация фаркопа на легковой автомобиль в 2022 году

Фаркоп «квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

С 200-миллиметрового швеллера срежьте края, чтобы получилась пластина нужной длины – в ней просверлите отверстия под крепления на раму;
Для дополнительного крепежа по вертикали наварите уголок 50х50х4;
Расточите в раме те отверстия, которые уже есть – сквозь них просверлите ещё в верхней части;

Прочность конструкции позволяет возить полноценный прицеп

Внутрь рамы вставьте куски полудюймовой трубы, чтобы её не сплющивало при затягивании крепёжного болта;
В качестве горизонтального участка наварите полуметровые пластины толщиной по 8 мм и шириной по 10 см;
Из двух уголков 75х75х6 сделайте трубу и приварите к крепежам;
возьмите профильную трубу 60х60х4 длиной 20 см и наварите на рабочий торец полосу стали толщиной 4 мм и длиной 30 мм;
в силовой раме вырежьте под квадрат участок, поместите его туда. Приварите и усильте откосами;
далее понадобится просверлить отверстия под стопорный палец;
теперь можно переходить к шлифовке, шпатлеванию и грунтовке, после чего выполняется окрашивание – краска высохла, изделие готово.

Пошаговая инструкция регистрации фаркопа

Регистрация фаркопа для легкового автомобиля предусматривается Техническим регламентом № 018/2011, принятым решением комиссии Таможенного союза № 877.

Оформление экспертиз до и после установки дополнительных устройств производится в соответствии с Методическими рекомендациями, установленными письмом МВД № 13/5-8230 от 20.11.2015.

Предварительная экспертиза. Необходимые документы для ГИБДД

Когда на машину монтируется устройство, не предусмотренное изготовителем в качестве дополнительного оборудования, в ГИБДД обязательно следует оформить разрешение на его использование.

В экспертном заключении указывают:

данные о владельце машины;
информацию об автотранспорте (регистрационный государственный номер, номер и объем двигателя, страна-изготовитель, год выпуска и т. д.);
информацию об устанавливаемом оборудовании с полным описанием всех свойств;
правомерность вносимых изменений;
список и характер рекомендуемых работ;
требования к вносимым трансформациям;
рекомендации по выбору сертифицированных СТО;
вывод.

Следующим шагом оформления регистрации станет получение разрешения инспекции ГИБДД на внесение изменений в устройство автотранспорта.

В МРЭО хозяин машины представляет:

сертификат соответствия на фаркоп;
СТС и ПТС;
свидетельство о регистрации автомашины;
заявление установленной формы;
экспертное заключение о допустимости монтажа ТСУ;
эксплуатационную документацию на автотранспорт.

Согласие инспектора на монтаж ТСУ проставляется в верхней части заявления и удостоверяется его подписью.

Монтаж фаркопа. Сертификат соответствия

Частью 4 статьи 16 Закона № 196-ФЗ от 10.12.1995 установлена обязательная повторная сертификация новых устройств, устанавливаемых в автотранспорт, меняющих его конструкцию.

Устанавливая фаркоп, необходимо воспользоваться услугами сертифицированного центра, имеющего право на установление устройства и выдающего необходимую документацию:

договор на осуществление монтажных работ;
сертификат на оказываемые услуги по ТО и ремонту;
паспорт на установленное ТСУ с печатью центра, его установившего, и сертификат соответствия;
заявление-декларацию о качестве и объеме монтажных работ по установлению ТСУ.

После осуществления монтажа фаркопа в сертификационном центре техобслуживания, на станции ТО, включенной в специальный перечень технических станций, проверяются работа механизма машины, ее технические характеристики. Итогом проверки в установлении безопасности и работы устройства становится выдача диагностической карты.

Техническая экспертиза ГИБДД после установки. Документы для регистрации

После установки фаркопа для его регистрации необходимо получить протокол экспертизы о внесенных изменениях.

Такой протокол может быть оформлен экспертным учреждением, прошедшим соответствующую аккредитацию.

Для получения протокола следует представить:

заключение эксперта о возможности монтажа ТСУ (предварительную экспертизу);
сертификат соответствия и паспорт на ТСУ;
сертификат соответствия на работы по монтажу;
заявление о внесении изменений с отметкой инспектора о разрешении;
заявление-декларацию о произведенных работах по монтажу;
свидетельство о госрегистрации;
ПТС;
заявление на составление протокола.

Свидетельство оформляется в МРЭО после предъявления:

всех сертификационных документов на устройство;
заключения предварительной экспертизы;
протокола технической экспертизы безопасности;
заявления о внесении изменений в конструкцию автомобиля с отметкой о разрешении;
квитанции об оплате госпошлины;
диагностической карты;
документации на машину (СТС и ПТС);
паспорта автовладельца.

Что выбрать?

Чтобы подсоединять прицеп, для начала нужно обзавестись непосредственно самим фаркопом. Сегодня для владельцев ВАЗ 2110 предлагается два варианта:

Использовать самодельное устройство;
Приобрести сертифицированный агрегат заводского производства.

Примечательно, но оба варианта достойны друг друга, обладают положительными и отрицательными сторонами. Рассмотрим их.

Самодельный фаркоп

Для его изготовления потребуются соответствующие чертежи, по которым и собирается узел. Не редко уровень их надежности ничем не уступает заводским аналогам, а порой даже превосходят их. Самодельный — не означает, что вы сами будете его собирать. Хотя некоторые и на такое способны. Есть множество мастерских, где можно заказать изготовление фаркопа. Цена полностью зависит от ваших требований и условий изготовителя.

Чертеж

Это обусловлено применением более качественных материалов мастерами, нежели предусмотрено на заводе. Но вместе с тем повышается и общий вес конструкции.

Но есть у кустарного фаркопа слабое место — швы. За ними не ведется контроль, аналогичный заводскому. Потому с виду конструкция может быть надежной, а на деле шов еле удерживает между собой элементы фаркопа.

Не забывайте, что самодельные фаркопы часто продаются без ничего, потому всевозможные крепления приходится докупать отдельно.

Заводской фаркоп

Заводские изделия дороже самодельных. Собственно, это единственный серьезный недостаток подобных фаркопов

Конечно же, если не брать во внимание потенциальный брак, с которым, увы, приходится порой сталкиваться

Тягово-сцепное устройство

При этом цена не так велика на самом деле. Хороший фаркоп с завода обойдется примерно в 1,5 тысячи рублей. Зато вы получаете надежную конструкцию, совпадающие между собой элементы, полный комплект крепежных деталей.

Подводя итог, можно сказать, что выбирать лучше фаркопы со съемным прицепным шаром. Подобные системы предусмотрены на европейских авто от ведущих компаний.

Если прицепную часть можно снять, это позволит вам не запачкаться, находясь в гараже, не бороться с вечной смазкой на штанах. Когда потребуется, элемент ставится на место, к нему цепляется прицеп и в путь.

Нужна ли регистрация фаркопа в ГИБДД в 2022 году?

В данном случае все зависит от самого фаркопа и от имеющихся на него документов:

Если документы на фаркоп есть, то водителю не нужно обращаться в ГИБДД для внесения изменений в свидетельство о регистрации. Можно просто установить фаркоп и спокойно эксплуатировать автомобиль с прицепом.
Если документов нет либо их невозможно восстановить, то установка фаркопа является изменением конструкции, которое следует зарегистрировать в ГИБДД.

Примечание. Необходимые документы для фаркопа будут рассмотрены ниже.

Например, если оригинальный фаркоп установлен на автомобиль на заводе, то никаких дополнительных действий при обращении в ГИБДД для постановки машины на учет предпринимать не нужно. Если у ГИБДД возникнут какие-то вопросы по поводу ТСУ в будущем, можно будет в любой момент запросить документы у автопроизводителя и отстоять собственную правоту.

С другой стороны, если фаркоп изготовлен самостоятельно и просто приварен к кузову автомобиля, то это является изменением конструкции. Для его регистрации нужно обратиться в ГИБДД. Причем далеко не факт, что разрешение на установку в итоге удастся получить.

Напомню, что алгоритм внесения изменений в конструкцию транспортного средства рассмотрен в отдельной статье:

Он подразумевает, что автовладелец должен 7 раз обращаться в различные организации, т.е. довольно трудоемок.

В связи с этим на практике возможен и такой вариант. Если тягово-сцепное устройство на машине уже установлено, а документов на него нет и восстановить их невозможно, то может оказаться проще, быстрее и дешевле купить новый фаркоп с документами, чем пытаться оформить в ГИБДД изменение конструкции автомобиля.

Чертежи и фаркоп на ВАЗ 2114 своими руками

В интернете можно найти чертежи по установке фаркопа, а также его изготовлению, однако для этого потребуются дополнительные инструменты. Лучше всего поручить изготовление опытному мастеру, потому рядовой автолюбитель вряд ли справится с этой задачей. Кроме того:

Все электроработы рекомендуется проводить с применением тестера.
Также можно воспользоваться методом прозвона электроцепи.

Всё это необходимо для того, чтобы обеспечить безопасность человека, который занимается ремонтом.

Следует иметь в виду, что все электросоединения должны быть не только изолированы, но и запаяны (перед тем, как производить подключение розетки). Также в комплекте фаркопов имеются разъёмы, которые не позволяют проводам скручиваться в местах соединения.

Можно ли устанавливать на машину

Закон не запрещает устанавливать ТСУ на автомобиль, однако это является изменением конструкции транспортного средства, которые нужно легализовать. В противном случае водитель подвергается наказанию со стороны сотрудников ГИБДД.

Измененные багажники и фаркопы согласуют в ГИБДД. Это делается для того, чтобы внесенные изменения в конструкцию авто, не угрожали безопасности водителя, и прочих участников дорожного движения. Выполняя монтаж ТСУ самостоятельно, следует учитывать требования правил дорожного движения, касательно установки дополнительного оборудования на транспортное средство.

Что делать, если фаркоп уже установлен?

В первую очередь, рекомендую проверить, что у Вас есть сертификат соответствия и документ, подтверждающий возможность установки на автомобиль Вашей модели.

Обратите внимание, если Вы покупаете автомобиль бывший в употреблении и имеющий фаркоп, то документы нужно забрать у предшествующего собственника. В противном случае ГИБДД может потребовать демонтировать оборудование перед регистрацией автомобиля

Подведем итоги данной статьи:

Большая часть фаркопов сопровождается необходимыми документами, т.е. их установка может быть произведена без регистрации в ГИБДД.
Если документы на сцепное устройство отсутствуют, то их следует запросить у производителя.
Если получить документы невозможно, то остается либо демонтировать фаркоп, либо оформить его как изменение конструкции ТС.

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

демонтируйте задний бампер;
найдите отверстия, которые ведут внутрь пустот лонжеронов;
измерьте длину отрезка между найденными отверстиями;
по полученной длине отрежьте участок стальной трубы 50х50 мм;
сделайте отметку на середине заготовки;
возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
закрепите крюк гайками и болтами на 10;
далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
эти полосы вставьте в лонжероны;

Документы на фаркоп легкового автомобиля

В 2021 году в России действует технический регламент таможенного союза ТР ТС 018/2011 О безопасности колесных транспортных средств. Именно этому документу должны соответствовать транспортные средства и установленное на них оборудование.

Рассмотрим пункт 77 раздела 4 главы V технического регламента:

1) при установке на транспортное средство компонентов:

предназначенных для этого транспортного средства и прошедших оценку соответствия в составе данного транспортного средства, что подтверждено документацией изготовителя компонентов;
предусмотренных изготовителем транспортного средства в эксплуатационной документации;

2) при серийном внесении изменений в конструкцию на основании разработанной и согласованной в установленном порядке конструкторской документации, если на ее основе была выполнена оценка соответствия внесенных изменений.

Итак, существуют 2 случая, при которых фаркоп можно не регистрировать в ГИБДД:

При серийном внесении изменений в конструкции. В данном случае речь идет об установке ТСУ на заводе.
При установке фаркопа в качестве дополнительного оборудования, если одновременно выполняются 2 условия:
- Изготовитель предусмотрел установку фаркопа в эксплуатационной документации. В данном случае речь идет о руководстве по эксплуатации, которое выдается при покупке любого автомобиля. Откройте данный документ и найдите раздел, посвященный использованию прицепа. Если такой раздел есть, то все в порядке.
- Фаркоп должен иметь документацию изготовителя, подтверждающую, что он предназначен для использования именно на автомобиле Вашей модели и прошел оценку соответствия.

Таким образом, список необходимых документов для использования фаркопа:

Руководство по эксплуатации автомобиля.
Документы на фаркоп, подтверждающие, что он подходит для автомобиля нужной модели.
Сертификат на фаркоп, подтверждающий, что он соответствует требованиям Технического регламента.

Обратите внимание, возить указанные документы с собой и предъявлять их сотрудникам ГИБДД Вы не обязаны. Их можно хранить и дома

Просто если у сотрудника ГИБДД возникнут вопросы по поводу фаркопа, сразу же скажите ему, что все необходимые документы у Вас есть и тягово-спцепное устройство установлено законно. Обычно этого бывает достаточно. Если полицейский все же решит оформить протокол, то Вы сможете оспорить его на основании имеющихся документов.

Нужно ли оформлять прицепное устройство на автомобиль

Оригинальный фаркоп может быть установлен на автомобиль производителем прямо на заводе. При этом наличие ТСУ обозначено в документации к транспортному средству, поэтому регистрация прицепного устройства для прицепа не нужна и обращаться по этому поводу в ГАИ не обязательно. Если в дальнейшем возникнут какие-то вопросы со стороны инспекторов, то достаточно будет сделать запрос (письменный или электронный) автопроизводителю для подтверждения того, что это заводская конструкция машины и фаркоп был установлен на нее изначально.

Регистрация произведенных изменений в конструкции авто не производится при условии:

установки компонентов по указанной в паспорте инструкции, специально изготовленных и предназначенных для конкретной модели автомобиля;
наличия сертификата и паспорта ТСУ — документального подтверждения того, что устройство прошло оценку соответствия и может быть использовано как дополнительное оборудование в составе данного ТС;
в руководстве по эксплуатации автомобиля, выпущенного без фаркопа, монтаж ТСУ предусмотрен изготовителем;
серийного внесения изменений в конструкцию определенной модели авто на основании специальной конструкторской разработки (ТСУ ставят на заводе);
монтажа детали в сервисном центре официального дилера компании производителя с выдачей соответствующих документов (паспорт, сертификат, чек).

Бывают ситуации, когда ТСУ поставлено на машину, но сертификата с паспортом на него нет, и восстановлению они не подлежат. Что делать водителю:

Снять старый, приобрести новый сертифицированный фаркоп и поставить;
Заняться оформлением, официально внести изменения в конструкцию авто через ГИБДД.

Подбирать ТСУ желательно в каталоге по оригинальному номеру, которым обозначены все детали легкового авто. Любой другой фаркоп будет считаться не предусмотренным производителем, и его установка будет отнесена к изменению конструкции.

Те автовладельцы, которые сами решили приделать тягово-сцепное устройство к кузову легковушки или прибегнуть к помощи автосервиса с целью поставить не предусмотренный производителем компонент и поменять изначальную конструкцию ТС, должны будут получить на это разрешение и зарегистрировать изменения в отделении ГИБДД.

Таким образом, оформлять фаркоп в 2022 году обязательно, если:

отсутствуют документы на устройство;
установка оборудования не предусмотрена в технической документации конкретного вида транспорта и влечет за собой его конструктивное изменение.

Делается это в целях соблюдения требований безопасности во время передвижения по дорогам общего пользования. Все узлы и механизмы в транспортном средстве тесно взаимосвязаны, потому замена их или дополнение другими компонентами могут представлять опасность для водителя и пассажиров.

Для ответов на вопросы сотрудников гибдд и и доказательства отсутствия необходимости регистрации фаркопа

— Паспорт на фаркоп с отметкой о продаже и установке

— Копия сертификата на фаркоп, заверенная продающей организацией

— Квитанция об оплате и товарный чек (товарная накладная)

Следует отметить, что на страницах 114 и 125 Руководства по эксплуатации автомобиля Лада Ларгус идёт речь о возможности установки на данный автомобиль фаркопа и буксировки им прицепа. Таким образом, производитель автомобиля не запрещает, а наоборот предусматривает установку фаркопа на данный автомобиль, соответственно установка фаркопа на автомобиль Лада Ларгус не будет являться изменением конструкции транспортного средства. Регистрировать его не нужно. Положите в «бардачок» указанные выше документы и показывайте их при необходимости.

Для сохранения гарантии на фаркоп— Паспорт на фаркоп с отметкой о продаже и установке- Квитанция об оплате и товарный чек (товарная накладная)- Этикетка с упаковки фаркопа

Для сохранения гарантии на работы по установке фаркопа- Паспорт на фаркоп с отметкой об установке- Квитанция об оплате и Акт на оказанные услуги

Для сохранения гарантии официального дилера на автомобиль после установки фаркопа- Паспорт на фаркоп с отметкой об установке- Копия сертификата на фаркоп, заверенная продающей организацией- Копия сертификата на установку фаркопа, заверенная продающей организацией

Данные комплекты документов на фаркоп рекомендуем Вам хранить в бардачке Вашего автомобиля и предъявлять по первому требованию. В случае продажи автомобиля, позаботьтесь о том, чтобы все эти документы были переданы будущему владельцу Вашего автомобиля.

В каких случаях установка запрещена

Правомерность эксплуатации легкового автомобиля, оснащенного фаркопом, регулируется сотрудниками Государственной Инспекции Безопасности Дорожного Движения. Если дополнительное оборудование установлено на машине не по правилам, или несет потенциальную угрозу жизни и здоровью участников дорожного движения, то, накладывается запрет на езду, на таком автомобиле.

В соответствии с ПДД, машину с прицепным оборудованием нельзя использовать если:

Монтаж выполнен не по правилам, было допущено серьезное вмешательство в конструкцию авто. При установке тяговых устройств, не предусмотренным производителем транспортного средства, деталь соединяют с кузовом авто с помощью сварки или саморезов, отверстия под которые делают самостоятельно. Однако это запрещено правилами дорожного движения.
Прицепное приспособление сильно выпирает за пределы бампера. Это создает угрозу для сзади едущих машин, при столкновении, позади идущий транспорт получит гораздо больший урон.
Неприспособленность машины к буксировке прицепов или трейлеров. Каждый автомобиль имеет максимальную грузоподъемность, на некоторых моделях, производители не предусматривают использование трейлеров или прицепов. Установка фаркопа, и его использование по назначению, может уменьшить срок эксплуатации авто, и привести к возникновению чрезвычайных аварийных ситуаций.
Отсутствие нужных документов. При условии, что монтаж и тип прицепного оборудования, соответствует правилам, нужно обзавестись соответствующими документами, и поставить изменения в конструкции на учет. В противном случае такой тюнинг будет считаться незаконным.

Регистрация фаркопа

Как пройти регистрацию фаркопа, рассказываем по пунктам:

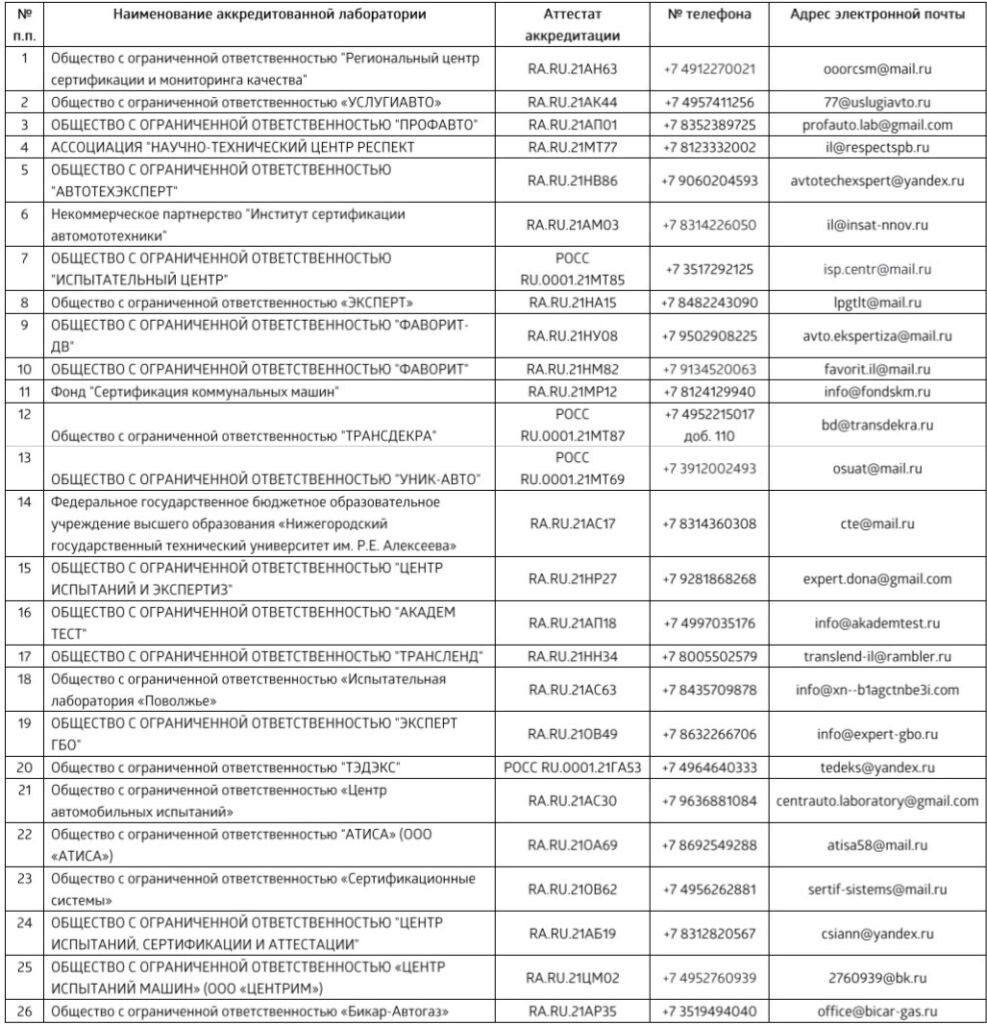

Экспертиза в аккредитованной испытательной лаборатории с документами на ТСУ, планируемое к установке (инструкция и сертификат на фаркоп). Список аккредитованных в списке, звоните узнавайте где их представительство в вашем городе.

2. Получите разрешение в ГИБДД (сделайте это до установки фаркопа), подайте заявление в ГИБДД.

3. Фактическая установка фаркопа в специализированном автосервисе, с получением документов о проведении работ.

4. Проверка изменений в конструкцию в аккредитованной лаборатории, в которую вы обращались в первом пункте. Получаете протокол проверки.

5. Проходите техосмотр с имеющимися на руках документами.

6. Осмотр автомобиля в ГИБДД на предмет изменений в конструкцию.

7. Получение свидетельства о соответствии конструкции транспортного средства (СКТС). Получаете его опять же в аккредитованной лаборатории из п. 1.

8. Перерегистрация автомобиля в ГИББД с внесением конструктивных изменений в ПТС и СТС.

Как можно понять из списка, занятие это утомительное, только в лабораторию нужно явиться три раза, несколько раз посетить ГИБДД. Есть во многих городах, фирмы занимающиеся узакониванием фаркопов, багажников и прочих конструктивных изменений ТС.

Процесс установки

Установка фаркопа на ВАЗ 2114 производится по следующему алгоритму:

Поперечную балку ТСУ крепят к лонжеронам. Задние отверстия рассверливают при помощи дрели с фрезой.
После, нужно снять шумоизоляционное покрытие со стороны багажника, и поставить пластины в прямоугольные отверстия лонжеронов. К ним уже приварены крепежные элементы. Отверстия расширяются с помощью дрели.
Далее к лонжеронам прикладывают поперечную балку, и закрепляют ее болтами. Гайки потребуется наживить, но не стоит их закручивать.
Завершающими этапами монтажа, станет установка продольной металлической детали с фаркопом. Для этого, в отверстия в нише запаски вставляют крепления, прикладывают к ним устанавливаемый элемент, и слегка закручивают гайки. Две металлические конструкции фаркопа крепятся между собой с помощью 2 или 4 болтов, по симметрии машины выставляют крюк, устанавливают сцепной шар, и полностью закручивают крепежи.

Пошаговая инструкция по регистрации ТСУ для легкового автомобиля

Надо ли обращаться в инспекцию безопасности дорожного движения?

Обращаться в ГИБДД нет необходимости, если на фаркоп имеются соответствующие сертификаты, а его установка проводилась лицензированным сервисным центром.

Необходимые документы

Для подтверждения законности использования ТСУ необходимо наличие двух документов:

Сертификата соответствия фаркопа вашему автомобилю (идёт в комплекте с ним).
Сертификата автоцентра, установившего фаркоп, на право ведения такого вида деятельности.

Сертификат соответствия

Сертификат соответствия – гарантия того, что использование фаркопа на конкретной модели автомобиля полностью безопасно. Он подтверждает, что завод-изготовитель учёл возможную эксплуатацию ТСУ на машине и убедился в её надёжности в ходе технических испытаний.

Если фаркоп приобретается впервые, сертификат к нему идёт в комплекте. Какое конкретно ТСУ подойдёт вашему автомобилю, расскажут в дилерском центре.

Если фаркоп уже установлен на автомобиль, а документов на него нет, их можно получить, обратившись к официальному дилеру. Ещё один вариант – запросить напрямую у завода-производителя.

Если все документы в наличии – водитель может быть спокоен. Регистрация ТСУ не потребуется. Достаточно хранить сертификаты на фаркоп в машине.

Виды ТСУ

Прочно крепится к автомобилю. Наиболее опасен для участников дорожного движения, его использование на легковых автомобилях запрещено.

Это приспособление имеет в своей конструкции шарниры, благодаря которым устройство легко сложить и убрать под автомобильный бампер. Некоторые компании производят складные ТСУ с электрическим приводом, управление которым происходит непосредственно из салона автомобиля.

ТСУ устанавливается с помощью защелкивания специального замка. Съемный фаркоп – наиболее безопасное тяговое приспособление для эксплуатации. Деталь легко установить и также легко снять, поэтому такой вид ТСУ популярен у автомобилистов.

Как осуществляется регистрация фаркопа на легковой автомобиль
