Гибридный аккумулятор

Гибридная АКБ для авто: обозначения и маркировка

Маркировка на корпусе установки наносится в соответствии с внутренними регламентами страны-изготовителя. Производитель может добавлять некоторые пункты на свое усмотрение, но обязательно указывает:

• название бренда;
• параметры емкости, напряжения заряда и пускового тока;
• массу изделия;
• характеристики полярности и уровня электролита;
• дату изготовления;
• предупреждающую информацию о едкости составляющих.

В зависимости от источника питания на батарее могут присутствовать надписи Hybrid, Calcium Plus или Ca+. Последняя маркировка позволяет уточнить уровень расхода воды:

• VL – очень маленький;
• L – маленький;
• N – нормальный;
• VRLA – на устройстве есть клапан регулировки.

Индексация позволяет уточнить, как часто требуется доливать дистиллированную жидкость.

Чем отличается от малосурьмянистых и кальциевых батарей

Перед тем, как уточнить различия гибрида и стандартных устройств, необходимо разобраться в характеристиках «конкурентов».

Особенности малосурьмянистых аккумуляторов

АКБ из чистого свинца приходят в неисправность в результате колебаний температур. Добавление 5-7 % сурьмы позволило увеличить прочность пластин, которые выдерживают глубокие заряды. Емкости при этом теряется всего 20 %. К отрицательным свойствам приборов относятся:

• быстрое начало реакций электролиза – кипение происходит при 12-12,5 В;
• постоянный уход – залив воды, замер электролита, чтобы не допустить перегрева;
• большой вес;
• незначительный КПД.

Характеристики кальциевых источников питания

Добавление к свинцовой пластине 5-7 % кальция обеспечило:

• необслуживаемость АКБ – вода практически не выкипает;
• замедление процесса электролиза – начинается при напряжении 15-16 В;
• повышенное КПД пластин;
• увеличение пусковых токов и емкости.

Кальциевые батареи очень дорогие, чувствительны к глубоким разрядам (после 3-4 А теряется до 80 % емкости).

Сравнение гибридных и других АКБ

Аккумуляторы-гибриды отличаются от малосурьмянистых и кальциевых по следующим параметрам:

• разный состав токоотводов;
• минимальная чувствительность к глубоким разрядам, в отличии от кальциевых;
• потери воды при реакциях электролиза в 2 раза меньше, чем у малосурьмянистых;
• колебания напряжения не влияют на работу АКБ, как у кальциевых;
• меньший процент саморазрядки в сравнении с сурьмянистыми.

Методика зарядки или как правильно заряжать аккумулятор EFB для авто в домашних условиях

Разницы в технологии обслуживания между обычной батареей и усовершенствованной моделью с жидким электролитом нет. Нормы подзарядки, разработанные для кальциевых источников тока, актуальны и для ЕФБ.

Зарядные устройства

Для проведения работ по методике, как зарядить аккумулятор типа EFB для авто, сгодится любая зарядка – это изделие не так критично относится к режимам, как АГМ ввиду возможности добавления дистиллированной воды. Специалисты советуют смотреть на следующие модели ЗУ:

• Автоматическая двухступенчатая зарядка.
• Автоматизированное трехдиапазонное зарядное устройство.

Рабочие параметры ЗУ выбираются исходя из характеристик обслуживаемой АКБ:

• Максимальное напряжение: 14,4В.
• Ток – 10% от емкости батареи.

Выбирать режим со «снежинкой», означающий наличие у устройства температурной компенсации, не стоит. Эта функция может только навредить EFB АКБ, подавая большее напряжение и ток. Данный режим предназначен для AGM изделий.

Технология зарядки

Демонтировав клеммы, переносим батарею из подкапотного пространства в теплое помещение с принудительной вентиляцией (+20°C). В холодном гараже заряжать изделие нежелательно – замедляется ход реакций, и время процесса значительно увеличивается, кроме того, нет гарантии восстановления емкости до 100% значения. Далее схема действий стандартна:

• Очистить поверхность аккумулятора от загрязнений.
• Дать время отогреться АКБ до комнатной температуры.
• Подсоединить клеммы зарядки.
• Настроить выходные параметры ЗУ, если регулировка предусмотрена конструкцией.
• Включить зарядник в сеть.

Ток и напряжение зарядки EFB аккумулятора

Зарядное устройство, работающее в двухступенчатом режиме, функционирует по такой схеме:

1. Первая стадия – зарядка постоянным током (0,1*С, где С – емкость аккумулятора в А*ч) с изменяемым напряжением (основной набор емкости).
2. Вторая стадия – дозаряд (I = 1% от емкости) и поддержание заряженной батареи в режиме постоянного напряжения (буферная нагрузка, U = 14,4В).

Режим работы трехдиапазонного ЗУ, рекомендуемого для выполнения методики, как заряжать AGM аккумулятор, носит аналогичный характер. Но для восстановления источников питания ЕФБ он несколько иной:

• Зарядка постоянным током (10…15)% от цифры с размерностью А*ч) с растущим напряжением.
• Подзарядка постоянным напряжением (14,4В) с уменьшающимся током.
• Буферный режим (пониженное постоянное напряжение и ток) : I = 1% от емкости; U = 13,4В).

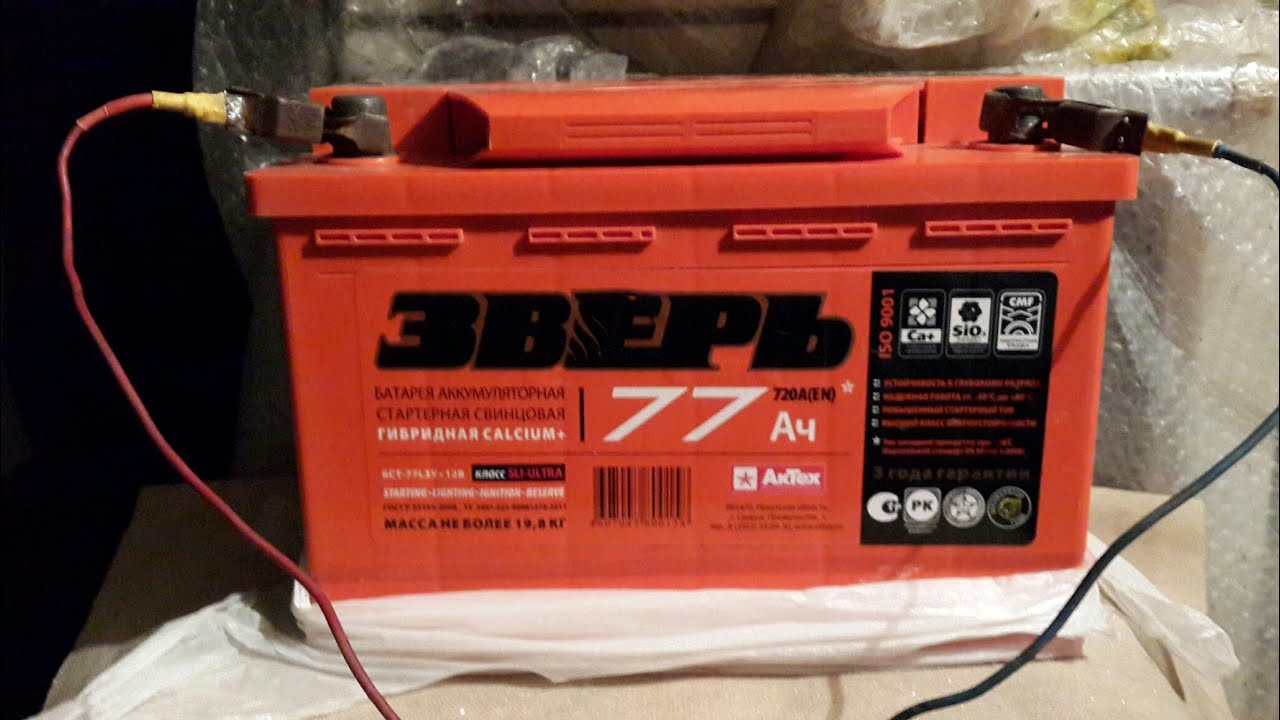

Как зарядить гибридный АКБ

Подходим к самому интересному. Собственно тут ничего сложного, гибридный вариант заряжается как обычные аккумуляторы, здесь не нужно каких-либо циклов как у «Кальциевого АКБ»Конечно, сейчас есть множество зарядников с автоматическими программами, однако я доверяю ручным настройкам.

Если торопитесь и вам нужно немного подпитать АКБ, то – максимальный ток должен быть всего 10% от емкости! То есть если у вас 60Ач, то ток нужно давать в 6А!

Если просто сняли (скажем на обслуживание), то лучше подавать ток в 2 Ампера, так батарея просто дольше у вас проживет. Напряжение должно составлять от 13,8 до 14,2В, то есть штатное генераторное напряжение. Также хочется заметить, что банки должны быть полностью закрыты электролитом, при необходимости нужно долить дистиллированной воды.

При зарядке гибридного аккумулятора, стоит откручивать пробки в банках, они будут на 80% такого типа. Если у вас есть электронное (программируемое) зарядное устройство типа «ВЫМПЕЛ 55», вы сможете увидеть, как идет заряд. То есть сила тока постепенно будет падать, а напряжение немного вырастит. Скажет изначально напряжение у вас было 13,8В, а ток в 2Ампера. После того как напряжение вырастит до 14,2В, а амперы упадут до 0,3 – 0,5А, значит батарея почти полностью заряжена. Стоит посмотреть в банки, пойдут не сильные пузырьки.

Нельзя давать большие токи, чтобы гибридная батарея кипела! Это чревато для пластин (может осыпаться активная масса), они разогреваются, вода из электролита испаряется, а концентрация кислоты растет! Если у вас автоматическое устройство оно покажет, сколько емкости набрала батарея. Если у вас обычный простой примитивный «зарядник», то он просто просигнализирует лампочками.

Подготовка батареи к процессу заряда

Перед тем как заряжать аккумулятор автомобиля, рекомендуется провести подготовку, включающую в себя определённую последовательность действий:

1. Снять батарею с транспортного средства.
2. Применить содовый раствор для очистки моноблока АКБ от остатков кислоты и загрязняющих веществ. Для приготовления такой смеси понадобится 1 столовая ложка соды на стакан воды. Она используется, чтобы ослабить действие электролита, в состав которого входят серная кислота и очищенная вода в процентном соотношении 40 на 60. Если в процессе очищения раствор начнёт шипеть и немного пениться, то это свидетельствует о наличии кислотных излишек.
3. Очистить клеммы аккумулятора. Это необходимо сделать, так как они постоянно подвергаются окислению. Подобную процедуру рекомендуется осуществлять двумя способами: с помощью режущих инструментов или гибкого абразивного материала.
4. Протереть верхнюю часть моноблока аккумуляторной батареи.
5. Открутить пробки из АКБ.
6. Провести осмотр уровня электролита. Такую процедуру можно выполнить за несколько минут. Если пластины опущены в него на 0,5 сантиметра, то это говорит об оптимальном значении показателя. В противоположной ситуации возникает необходимость добавить дистиллированную жидкость.
7. Убедиться в правильной полярности аккумулятора и подключить специальное зарядное устройство стороной выхода к клеммам АКБ.
8. Запустить процесс передачи заряда.
9. Откорректировать параметры response и metadata на приборе. Это действие характерно для устройств неавтоматического плана.

У неопытных автомобилистов часто возникает вопрос: как часто нужно заряжать аккумулятор автомобиля? Специалисты рекомендует это делать один раз в сезон, преимущественно перед наступлением зимы. Однако иногда может потребоваться дополнительная подзарядка. Чтобы определить, когда заряжать аккумулятор автомобиля, нужно предельно внимательно отслеживать процесс запуска двигателя. Если стартер раскручивается в стандартном темпе, то никаких действий производить не требуется. В противоположных ситуациях необходимо решить проблему с малым зарядом. Таким образом, чёткий ответ на вопрос о том, как часто заряжать аккумулятор автомобиля, отсутствует, так как он зависит от ряда неконтролируемых факторов.

Особенности пользования новым блоком

В начале эксплуатации нового аккумулятора необходимо использовать щадящие режимы и не допускать экстремальных нагрузок на источник электроэнергии. Для этого достаточно выполнять следующие правила:

1. Сокращать количество электроприёмников до минимально необходимого на подъезде к стоянке или парковке. Это даёт время, чтобы до остановки двигателя аккумулятор успел подзарядиться. Не допускать разряда батареи ниже 30% номинала — надо включать при выключенном генераторе надолго фары, обогрев, магнитолу, дворники.
2. Зажигать зимой дальний свет на 3―5 секунд, чтобы произошёл подогрев электролита перед включением стартера.
3. Заряжать аккумулятор с помощью ПЗУ с регулировкой тока при установке режима малой нагрузки: 0,5―2,0 А. Это позволит батарее принять больший потенциал.
4. Прикуривать другой автомобиль при соблюдении условий: положительный провод подключать к плюсовой клемме, а отрицательный — за металл на заводимом двигателе. Так облегчается запуск и исключается опасность спалить собственный генератор.
5. Ездить подольше и чаще, чтобы аккумулятору хватало времени на подзарядку.
6. Снимать на ночь и переносить АКБ в тёплое помещение при сильных морозах. Это значительно повышает пусковую мощность батареи. Единственный минус — отсоединяется сигнализация.

Рекомендуем: Зарядка автомобильного аккумулятора Bosch s4 silver

Присмотр за нехоженым аккумулятором несложный: раз в месяц удалять грязь с поверхности корпуса и обследовать его на предмет повреждений, надёжности крепления к установочной площадке.

Популярные модели

Гибриды распространяются по магазинам не так активно, как другие модели из-за высокой цены. Но все равно имеется довольно широкий выбор марки гибридных аккумуляторов:

1. Фирма «Аккумуляторные технологии» выпускает очень хорошие образцы гибридной техники. Можно смело приобретать такие модели — AT 77A3-R, Зверь Hybrid, АТ 64A3-L. Пользователи отмечают вполне приемлемую цену, а также хорошее качество продукции. АКБ без проблем запускается даже в зиму при больших морозах. Но за моделями придётся следить и ухаживать, иначе банки начнут осыпаться.
2. Ещё одна хорошая фирма — «Тюменский медведь». Они также выпускают гибридные АКБ. Марки — 6CT-55LA, 6CT-77LA. Стоимость батареи — примерно 5 тыс. рублей. Модели хорошие, но некоторые пользователи отмечают проблемы при запуске зимой.
3. A-Mega 6СТ-74. Подобная гибридная технология аккумуляторов отличается высоким сроком действия. Эксплуатировать можно в течение шести лет.

Это были лучшие гибридные аккумуляторы, которые можно запросто найти в магазинах автозапчастей. Если обладать правильной информацией, то не составит никакого труда самостоятельно эксплуатировать АКБ и проводить вынужденный ремонт. Производители выпускают максимально качественный продукт. Батареи довольно неприхотливы, и при правильной эксплуатации они служат долгие годы.

Гибридный аккумулятор для автомобиля

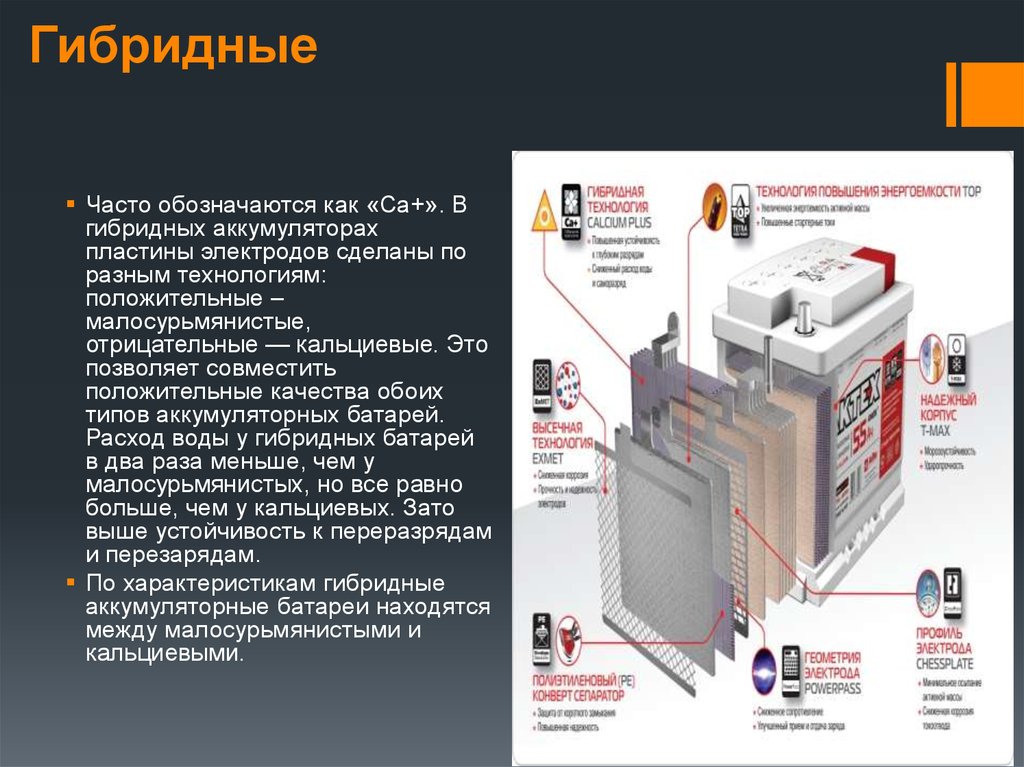

Автомобильный гибридный аккумулятор — это батарея, где один электрод сделан по малосурьмянистой технологии. Отрицательный выполнен в кальциевой. Таким образом, можно увеличить ток пуска, минимизировать восприимчивость аккумуляторной батареи к разрядам.

Технология АКБ

Аккумулятор, изготовленный по гибридной схеме, подразумевает применение нескольких разновидностей пластин. Свинцово-сурьмянистая обеспечивает устойчивость батареи к большим разрядам, свинцово-кальциевые предназначаются для минимизации испарения водного раствора.

Если эти материалы совместить, то срок службы источника питания для автомобиля продлится. Положительная особенность пластины из кальция — ячеистая структура. Такой формы удаётся добиться из-за литья в низких температурах. Благодаря такой технологии можно создать жёсткое строение пластины. Таким образом обеспечивается увеличение антикоррозионных свойств.

Обозначение и маркировка

На аккумуляторе гибридного типа всегда будет написана маркировка Hybrid, CA+ или Calcium Plus. На корпусе также могут иметься дополнительные обозначения, которые указывают на информацию об уровне расхода воды. Обычная это буква самая последняя и стоит в конце маркировки:

1. N — нормальный.
2. L — маленький.
3. VL — очень маленький.
4. VRL означает, что на батарее используется регулирующий клапан.

Маркировки и обозначения, которые ставят на корпусе, зависят от производителя. Но всё равно имеются определённые регламентируемые требования для каждой страны, в которой выпускается продукция. Абсолютно на любом аккумуляторе указывается определённая информация:

1. Фирма изготовителя.
2. Ёмкость батареи.
3. Напряжение, необходимое для заряда.
4. Пусковой ток.
5. Вес устройства.
6. Полярность.
7. Уровень заливки электролита.
8. Точная дата и год производства.
9. Информация о едкостных свойствах всех компонентов.

В зависимости от страны производства маркировка может различаться. Чтобы разобраться с этим вопросом, можно изучить несколько примеров:

1. Отечественное производство: 6 СТ-60 АПЗ. Цифра 6 означает, что в аккумуляторе установлено 6 банок. СТ — это стартерная батарея, то есть функция и предназначение батареи. 60 означает 60 ампер в час, то есть ёмкость батареи. АПЗ — исполнение батареи: А — общая крышка, П — сепаратор, изготовленный из полиэтилена, З — заряжена и залита. Также в русский АКБ пишут и иные буквы: М — сепаратор минпласт, выполненный из поливинилхлорида, Э — моноблок из эбонита, Т — мотоблок сделан из термопластика.
2. Европейский вариант: 560 065 043. Первая цифра обозначает ёмкость от 1 до 99 ампер в час. Также могут быть ёмкости от 100 до 190 ампер в час — это цифра 6. А также от 200 до 299 ампер в час — это цифра 7. 60 означает 60 ампер в час. 065 — исполнение батареи. 043 — ток холодной прокрутки. В этом варианте он равняется 430 ампер.
3. Азиатские батареи: 75 B 24 L. 75 обозначает коэффициент ёмкости. Буква B — исполнение батарея. 24 — длина в сантиметрах. L обозначает отрицательную клемму, расположенную с левой стороны.
4. Американский вариант: А 34 650. Буква обозначает автомобильную батарею. 34 — это полярность и типоразмер аккумулятора. 650 — ток холодной прокрутки, равный 650 А.

Срок службы

Батарея, выполненная в гибридном виде, обладает увеличенным сроком эксплуатации. Производители обещают, что при правильной эксплуатации блок питания может прослужить без нареканий в течение 7 лет. Такого времени работы получилось достигнуть из-за того что батарея малообслуживаемая. К тому же она устойчива к большим разрядам.

Этот срок службы также можно продлить. Для этого рекомендуется постоянно наблюдать за уровнем электролита, периодически чистить пластины от образовавшихся сульфатов

Важно знать, что стиль езды, используемый режим температуры, а также исправность электрической системы автомобиля будут влиять на источник питания

Достоинства и недостатки

Гибрид представляет собой синтез нескольких технологий — кальциевой и малосурьмянистый. Этот вид батареи обладает как своими плюсами, так и минусами. Для начала стоит ознакомиться с плюсами:

1. Выкипает мало воды.
2. Саморазряд очень маленький.
3. Высокие показатели устойчивых пусковых токов.
4. Аккумулятор хорошо переносит глубокие разряды.

Все эти положительные нюансы были достигнуты благодаря развитию технологии по изготовлению внутренних пластин. Элементы из кальция меньше подвергаются коррозии, потому заряд батареи сохранится на дольшее время. Разложение воды также удалось минимизировать и понизить уровень электролита.

У батареи также имеются и некоторые минусы:

1. Высокая цена.
2. Чтобы обслуживать батарею, необходимо обладать специальными навыками.

Обслуживание гибридного аккумулятора

Прежде всего, взглянем на состав электролита. При полной зарядке АКБ электролит состоит на 35% из серной кислоты в водяном растворе. В разряженном аккумуляторе воды больше в процентном соотношении, поэтому он больше подвержен воздействию низких температур. Если АКБ по своему дизайну требует обслуживания — значит, вода в электролите со временем выкипает, и необходимо добавлять новую. Объём у каждого аккумулятора свой, но в целом можно сказать, что в АКБ ёмкостью 50 Ампер-час электролита будет 2-2,5 л., АКБ 90 Ампер-час имеют около 5 л. электролита, а большие аккумуляторы объёмом 190 Ампер-час и более потребляют от 10 л. электролита.

Если объём электролита нужно восполнить, используется дистиллированная (то есть лишённая всяких примесей — явно не из-под крана) вода. Напомним, что при зарядке устройства внутри образуется новая кислота, и если, скажем, при обслуживании добавить туда не воду, а новый электролит, излишек кислоты негативно скажется на сроке жизни пластин. Плотность электролита в аккумуляторе должна составлять 1,27 г/см³.

«Малообслуживаемый» гибридный аккумулятор — это, конечно, хорошо, но насколько именно «мало»? И сколько вообще нужно заливать воды?

Снимите пробки на АКБ и аккуратно загляните внутрь. Если вы видите, что пластины батарей оголены, значит, пора добавлять воду. Не переборщите — вода должна лишь слегка покрывать их, уровень воды должен быть примерно на 1 см. выше верхушки пластин.

Расход воды зависит от напряжения генератора автомобиля. В жаркую погоду при напряжении 14,5 В и выше АКБ проверяется хотя бы раз в месяц. Даже на малообслуживаемых АКБ объём лучше проверять как минимум раз в сезон.

Накопление сульфата свинца на пластинах аккумулятора называется сульфатацией. Хотя это часть нормального цикла работы АКБ, со временем слой сульфата может нарастать и не перерабатываться полностью в ходе работы, что снижает рабочую площадь пластин и снижает эффективную ёмкость устройства.

Процесс снятия излишков сульфата с пластин называется десульфатацией АКБ. Для этого существуют специальные зарядные устройства с режимом десульфатации, подающие через равные промежутки времени слабые заряды, разрушающие соли. Это всегда долгий процесс, занимающий до нескольких суток.

Чем отличается от малосурьмянистых и кальциевых батарей

Свинец — мягкий, в чистом виде его использовать нельзя. Добавление сурьмы придаёт пластинам необходимую прочность, но вызывает «кипение» электролита, а значит, его испарение. Поэтому в банки необходимо постоянно доливать дистиллированную воду. Превышение в свинцовых электродах 5% порога содержания сурьмы свидетельствует о том, что это устаревшая модель. В современных АКБ уже значительно меньше Sb.

Малосурьмянистые модели это следующее поколение, которое относится к разряду малообслуживаемых. В гибридных аккумуляторах объём испарения намного меньше, чем у малосурьмянистых, и в этом их основное отличие.

Добавление кальция в свинцовые решётки вместо сурьмы — следующий шаг на пути к эволюции АКБ. Иногда в них добавляют малое количество серебра. У кальциевых аккумуляторов значительно медленее испаряется электролит, а есть и герметичные полностью необслуживаемые модели. У них увеличенный КПД и ёмкость.

Гибридные батареи переняли от кальциевых низкий саморазряд и возможность использовать более тонкие свинцовые решётки. У них есть существенное отличие: они не подвержены глубоким разрядам — свойство, полученное от сурьмянистых батарей.

Тип	Саморазряд	Глубокий разряд	Обслуживаемость	Стоимость
Сурьмянистые	Высокий	Терпят хорошо	Часто	Дешевые
Гибридный	Средний	Нормально переносят	Малообслуживаемые	Средняя стоимость
Кальциевые	Низкий	Плохо переносят	Малообслуживаемые или необслуживаемые	Дорогие

Обслуживание гибридных аккумуляторов

Гибридные устройства относятся к малообслуживаемым, но всё же 1 раз в 3 месяца придется снимать крышку и проверить уровень электролита. В среднем за один раз потребуется долить воду объёмом 0,5 л.

Если регулярно делать проверку объема электролита и его плотности, то проблема у АКБ не будет. На большинстве моделей имеются отметки показывающие, какой должен быть уровень электролита. Некоторые производители оснащают свою продукцию индикатором.

Обслуживание включает в себя очистка белого налёта — сульфата свинца. Это нормальное явление, которое является следствием химической реакции, связанной со свинцом.

Строение необслуживаемой батареи

Собственно она мало чем отличается от своих собратьев «по цеху», а именно:

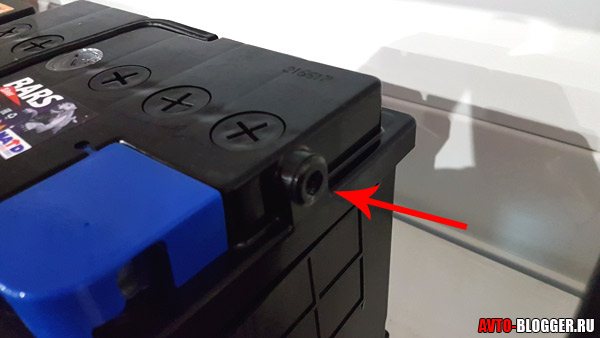

Герметичный корпус. У которого «ПОЧТИ» нет соединения с внешним воздухом. Почему почти? Да потому что здесь есть специальная система «лабиринтов-каналов», куда заходит пар, который может образовываться при зарядке батареи, а также от нагрева и обратно конденсируется. ОДНАКО есть один (или два) специальных клапана (обычно расположены в крышке этих лабиринтов), которые скидывают давление в случае перезаряда

Это важно отметить — в них рано или поздно уйдет большая часть дистиллированной воды, которая находится в составе электролита

• Это 6 пакетов пластин — которые состоят из плюсовых и минусовых элементов. Именно в них и кроется вся «отгадка» необслуживаемого аккумулятора. Обычно и в плюсовых и минусовых пластинах используются добавки кальция или даже серебра (а возможно и то и другое сразу). Такое сочетание практически исключает процесс электролиза (закипания электролита при зарядке), соответственно испарение газов минимально, то есть нет такого большого давления в банках, а поэтому их можно сделать необслуживаемыми (предохраниться клапанами сброса давления на случай выхода из строя генератора или реле регулятора, когда он начнет перезаряжать).
• Сверху можно отметить два токовывода. Обычно они сделаны из толстого цилиндрического свинца, делаются по стандартам, чтобы подойти на большое количество клемм автомобиля

Как видите ничего сверхъестественного, обычная кислотная батарея. Однако хочется отметить что наличие в строении кальция и серебра, уменьшает внутреннее сопротивление и увеличивает токоотдачу, что реально хорошо.
