Какие цвета индикаторов автомобильных аккумуляторов

Как устроена сигнальная лампочка аккумулятора на приборной панели

Когда водитель вставляет ключ в замок зажигания, на панели горит красная лампочка аккумулятора. Затем запускается мотор, и значок гаснет. Так должно быть в норме, индикатор АКБ горит до момента, когда начинает работать ДВС.

В этот промежуток времени, когда включается зажигание, но мотор еще не запущен, происходит самодиагностика систем авто перед стартом двигателя. Кроме лампочки аккумулятора загораются и другие индикаторы. После проверки часть из них гаснет почти сразу, остальные отключаются после запуска ДВС. Если все в порядке с аккумулятором, то при заведенном двигателе на него поступает зарядка, и на панели значок горит несколько секунд, а затем тухнет.

По-другому устройство сигнальной лампочки можно описать следующим образом: включается зажигание, затем напряжение подается через предохранитель на АКБ на приборной панели.

Затем ток проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска ДВС напряжение выравнивается на выводах лампы, и значок гаснет. При этом происходит зарядка АКБ. Если в системе автомобиля есть какая-либо неисправность, лампочка аккумулятора не гаснет после проверки либо ее значок периодически появляется на приборной панели.

Работа контрольной лампы завязана на генератор, хотя он и является отдельным элементом. Систему устроена довольно просто. К лампочке аккумулятора подключаются две электрические цепи.

Выглядит эта схема так:

Лампа – блок предохранителей – зажигание – генератор – аккумулятор.
Генерирующее устройство – контрольная лампа (соединение происходит напрямую).

Работа АКБ зависит от напряжения на обоих входах. Если ток поступает одинаково, лампочка аккумулятора гаснет, а если по-разному, загорается. Это объясняет, почему должны быть присоединены две цепи.

Как это работает. Водитель включает зажигание. При этом в первую цепь идет ток от аккумулятора на лампу, а во второй напряжения от генератора нет, потому что двигатель еще не работает. На щитке приборов загорается красный индикатор. После этого автовладелец заводит мотор, начинает работать генератор, во второй цепи появляется напряжение. Лампочка гаснет. При этом в первую сеть тоже начинает поступать ток от генерирующего устройства.

Когда горит лампочка аккумулятора, в системе автомобиля происходит проверка: все ли в порядке с зарядкой, есть ли напряжение. Некоторые считают, что в этот момент происходит полная диагностика машины перед запуском двигателя, но это не так.

Схема индикатора заряда аккумулятора

Что такое наконечники ншви и стоит ли их использовать?

В данном случае индикатор заряда будет гореть постоянно, когда напряжение больше, чем то, которые мы определили с помощью R1 и R2. Резистор R3 служит для ограничения тока на диод.

Пришло время для того, что всем нравится больше всего — математики

Я уже говорил в начале, что напряжение пробоя может изменяться от 2,5В до 36В посредством входа «Ref». И поэтому, давайте попытаемся кое-что подсчитать. Предположим, что индикатор должен загореться при снижении напряжении аккумулятора ниже 12 вольт.

Сопротивление резистора R2 может быть любого номинала. Однако лучше всего использовать круглые числа (для облегчения подсчета), например 1к (1000 Ом), 10к (10 000 Ом).

Резистор R1 рассчитаем по следующей формуле:

R1=R2*(Vo/2,5В — 1)

Предположим, что наш резистор R2 имеет сопротивление 1к (1000 Ом).

Vo — напряжение, при котором должен произойти пробой (в нашем случае 12В).

R1=1000*((12/2,5) — 1)= 1000(4,8 — 1)= 1000*3,8=3,8к (3800 Ом).

Т. е. сопротивление резисторов для 12В выглядят следующим образом:

R1= 3,8к

R2=1к

А здесь небольшой список для ленивых. Для резистора R2=1к, сопротивление R1 составит:

5В – 1к
7,2В – 1,88к
9В – 2,6к
12В – 3,8к
15В — 5к
18В – 6,2к
20В – 7к
24В – 8,6к

Для низкого напряжения, например, 3,6В резистор R2 должен иметь бОльшее сопротивление, например, 10к поскольку ток потребления схемы при этом будет меньше.

Фабричные индикаторы заряда АКБ

Сегодня в продаже можно найти достаточно интересные устройства для контроля уровня зарядки аккумулятора по его напряжению. Давайте рассмотрим некоторые из них.

Индикатор уровня заряда аккумуляторной батареи DC-12 В

Это устройство продаётся в виде конструктора. Оно подойдёт для тех, кто дружит с электротехникой и паяльником.

Индикатор DC-12 В позволяет проверять заряд автомобильного аккумулятора и функционирование реле-регулятора. Индикатор продаётся в виде комплекта запчастей и собирается самостоятельно.

Стоимость устройства DC-12 В составляет 300─400 рублей.

Основные характеристики индикатора DC-12 В:

Диапазон напряжений: 2,5─18 вольт;
Максимальный потребляемый ток: до 20 мА;
Габариты печатной платы: 43 на 20 миллиметров.

Панель с индикатором от TMC

Этот индикатор может заинтересовать тех, кто установил себе .

Устройство представляет собой алюминиевую панель с вольтметром и тумблером для переключения между АКБ. Произведено в Китае и стоит около 1500 рублей.

Индикатор заряда аккумулятора – нужная штука в хозяйстве любого автомобилиста. Актуальность такого устройства возрастает многократно, когда холодным зимним утром автомобиль, почему-то, отказывается заводиться. В этой ситуации стоит определиться, то ли звонить другу, что бы тот приехал и помог завестись от своей батареи, либо аккумулятор приказал долго жить, разрядившись ниже критического уровня.

Автомобильный аккумулятор состоит из шести последовательно соединённых аккумуляторных батарей с напряжением питания 2,1 — 2,16В. В норме АКБ должен выдавать 13 — 13,5В. Нельзя допускать значительного разряда аккумуляторной батареи, поскольку при этом падает плотность и, соответственно, повышается температура промерзания электролита.

Чем выше износ аккумулятора, тем меньшее время он удерживает заряд. В тёплое время года это не критично, а вот зимой забытые во включённом состоянии габаритные огни к моменту возвращения способны полностью «убить» аккумулятор, превратив содержимое в кусок льда.

В таблице можно увидеть температуру промерзания электролита, в зависимости от степени заряженности агрегата.

Зависимость температуры промерзания электролита от степени заряда аккумулятора
Плотность электролита, мг/см. куб.	Напряжение, В (без нагрузки)	Напряжение, В (с нагрузкой 100 А)	Степень заряда АКБ, %	Температура замерзания электролита, гр. Цельсия
1110	11,7	8,4	0,0	-7
1130	11,8	8,7	10,0	-9
1140	11,9	8,8	20,0	-11
1150	11,9	9,0	25,0	-13
1160	12,0	9,1	30,0	-14
1180	12,1	9,5	45,0	-18
1190	12,2	9,6	50,0	-24
1210	12,3	9,9	60,0	-32
1220	12,4	10,1	70,0	-37
1230	12,4	10,2	75,0	-42
1240	12,5	10,3	80,0	-46
1270	12,7	10,8	100,0	-60

Критическим считается падение уровня заряда ниже 70%. Все автомобильные электроприборы потребляют не напряжение, а ток. Без нагрузки даже сильно разряженный аккумулятор может показывать нормальное напряжение. Но при низком уровне, во время запуска двигателя, будет отмечаться сильная «просадка» напряжения, что является тревожным сигналом.

Своевременно заметить приближающуюся катастрофу возможно лишь в том случае, когда непосредственно в салоне установлен индикатор. Если во время работы автомобиля он постоянно сигнализирует о разрядке – пора ехать на СТО.

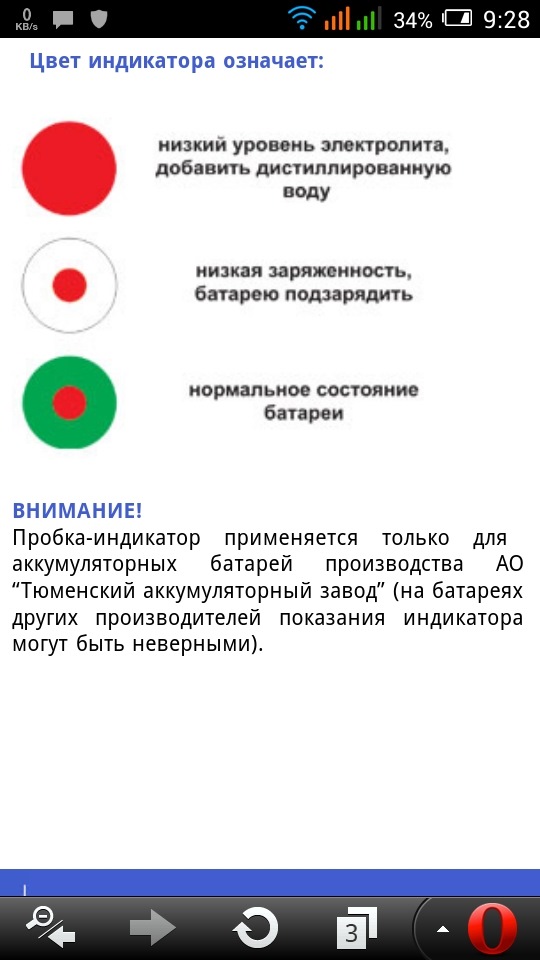

Индикатор аккумулятора — какой цвет что означает

Многие электролитные аккумуляторы для удобства оснащены индикатором заряда, в зависимости от цветового показателя легко определить состояние устройства.По своей сути этот индикатор на аккумуляторной батарее — является ареометром.

Устройство индикатора разряда аккумулятора достаточно простое:

сверху располагается глазок, который сигнализирует о состоянии устройства;
далее идет лупа-столбец — она проецирует цвет в глазок;
внизу находится ножка с зеленым шариком или двумя — зеленый с красным.

В зависимости от заряда устройства и состояния электролита — шарик внутри корпуса всплывает или погружается на дно. Таким образом происходит визуальная индикация.

Для оценки цветового индикатора в первую очередь нужно слегка постучать по глазку, для этого подойдёт рукоятка отвертки или что-то похожее.

Этот процесс необходим не всегда, но часто он помогает перед оценкой цвета индикатора аккумулятора, так как после постукивания выгоняются пузырьки воздуха, которые могут помешать просмотру.

Производители особо не экспериментируют с цветовыми вариациями в глазке на аккумуляторе (обычно иное обозначение расписывается на наклейке-инструкции), распространены следующие цвета:

зеленый — всплыл зеленый шарик. Показатель нормы.
красный /черный — всплытие красного шарика, когда в глазке черный — шарик на дне. Требуется заряд.
белый/серый/прозрачный/ желтый — цвет видится по-разному из-за разной цветопередачи и восприятия глазом, но в действительности же это цвет прозрачной ножки пластикового датчика, в случае с желтым — цвет электролита. Не хватает воды.

https://www.youtube.com/watch?v=zpl-S-4sS0I

Индикаторы на аккумуляторе по цветам

У владельцев АКБ с индикацией часто возникают вопросы касательно цвета глазка, почему он горит тем или иным цветом и наоборот не светится.

Каким цветом должен гореть индикатор на аккумуляторе?

В данном случае не требуется подзарядка и какие-либо действия.

Что означает красный индикатор на аккумуляторе? Сюда же относится недоумение по поводу черного цвета индикации батареи.

Данные цвета сигнализируют что нужно произвести зарядку батареи, если оставить устройство без внимания она полностью разрядится и может выйти из строя.

⦁ Индикатор на аккумуляторе белого цвета (серого или желтого) .

Данный оттенок глазка означает, что уровень электролита понизился. В случае с обслуживаемыми батареями — требуется добавить дистиллированной воды (продается в аптеке или автолавке) до отметки. Если же АКБ необслуживаемая — речь идет о её замене.

Глазок у аккумулятора предполагает три цвета – зелёный, белый и черный, в зависимости от заряда батареи и состояния электролита. В некоторых устройствах используется еще один цвет – красный. У каждого цвета есть своё значение, благодаря которому автолюбитель понимает, заряжен или разряжен аккумулятор.

Зеленый индикатор на аккумуляторе. Если глазок зелёный – можете быть спокойны. Это означает, что батарея заряжена, и подзарядка не требуется. Можно пользоваться автомобилем в обычном режиме.
Красный индикатор на аккумуляторе. Красный глазок — то тревожный сигнал, сообщающий автомобилисту, что АКБ разряжен и требует срочной подзарядки. В этом случае нужно незамедлительно достать его из авто и полностью зарядить.

Черный индикатор на аккумуляторе. Черный глазок имеет то же значение, что и красный. Плотность электролита понизилась, зелёный шарик утонул, и вы видите в глазке черноту трубки. Требуется зарядка.
Белый индикатор на аккумуляторе. Если глазок белый, значит в аккумуляторе недостаточно электролита. Это можно поправить самостоятельно, разобрав устройство и долив в него дистиллированную воду.

Некоторые сталкиваются с тем, что даже после длительной зарядки цвет глазка не становится зелёным. У этого есть несколько причин:

зелёный шарик просто застрял в узком проходе и не встал на нужное место – слегка потрясти АКБ, чтобы сдвинуть его;
грязь от пластин, которые со временем осыпаются, мешает индикатору показывать правильное значение;
аккумулятор вышел из строя.

Глазок на аккумуляторе – удобный способ проверить степень его заряженности, однако многие автолюбители утверждают, что это бесполезный наворот и полностью полагаться на его значения не стоит. Для точной проверки заряда лучше измерьте напряжение с помощью нагрузочной вилки

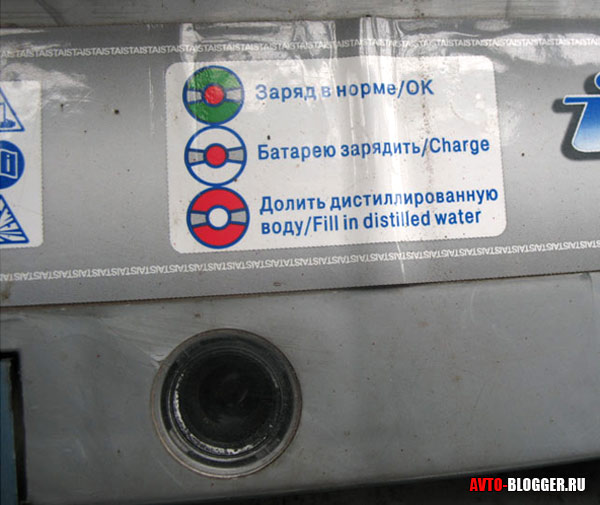

Большинство современных автомобильных аккумуляторов оснащено небольшим зелёным индикатором, но при этом мало кто из водителей, знает, что это за механизм и какое у него основное назначение. Поговорим поподробнее о том, что это за датчик, для каких целей он используется и стоит ли выбирать батареи, оснащенные в обязательном порядке такой системой.

Возможные погрешности

На все 100% полагаться на точность индикаторного глазка в конструкции автомобильной аккумуляторной батареи не стоит. Автомобилисты часто отмечают, что у этой системы определения состояния АКБ присутствуют погрешности. Это не позволяет всегда точно отображать текущее положение вещей.

Причин для возникновения погрешностей несколько:

На плотность жидкости внутри АКБ влияет температура. При сильном холоде плотность повышается. Из-за этого в глазке может наблюдаться зелёный шарик, хотя по факту имеется сильный разряд.
Высокие температуры способны влиять на состояние индикатора. Конструкция обычно предусматривает использование пластика и стекла. Материалы довольно хрупкие и могут деформироваться из-за холода и жары.
В АКБ обычно предусмотрено 6 секций или банок. Но индикатор расположен только в одной из них, и общее состояние батареи определяется лишь по одной банке. Как обстоят дела во всех остальных секциях, неизвестно. Параметры могут существенно отличаться и тем самым негативно влиять на состояние источника питания.

Единственной задачей, которая стоит перед автомобилистом, является открыть капот и заглянуть в глазок. Если увиденное явно вас не устраивает, нужно принимать меры по нормализации состояния аккумуляторной батареи.

Встроенный индикатор заряда на аккумуляторе

Встроенные индикаторы заряда можно встретить преимущественно на . Это поплавковый индикатор, который ещё называют гидрометром. Давайте, посмотрим, из чего он состоит и как работает. На фотографии ниже можно посмотреть, как этот индикатор выглядит на корпусе аккумулятора.

А вот так он выглядит, если достать его из аккумулятора.

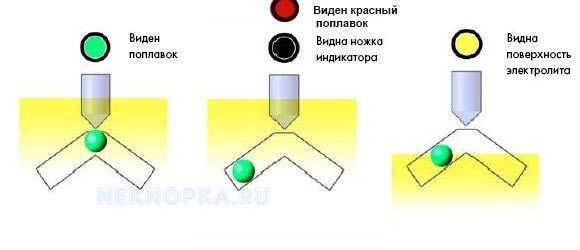

Схематично устройство встроенного индикатора АКБ можно представить следующим образом.

Принцип действия у большинства гидрометров следующий. Индикатор может показывать три различных положения в следующих ситуациях:

По мере зарядки аккумулятора увеличивается плотность электролита. При этом поплавок в форме шарика зелёного цвета поднимается по трубке вверх и становится виден через световод в глазок индикатора. Обычно зелёный шарик всплывает при степени заряженности батареи от 65 процентов и выше;
Если шарик тонет в электролите, то значит плотность ниже нормы и заряд батареи недостаточен. В этот момент в «глазок» индикатора будет видна трубка индикатора чёрного цвета. Это будет говорить о необходимости зарядки. В некоторых моделях добавляют шарик красного цвета, который поднимается по трубке при пониженной плотности. Тогда в «глазке» индикатора будет красный цвет;
И ещё один вариант – это понижение уровня электролита. Тогда через «глазок» индикатора будет видно поверхность электролита. Это будет говорить о необходимости доливки дистиллированной воды. Правда, в случае необслуживаемого аккумулятора сделать это будет проблематично.

Такой встроенный индикатор позволяет провести предварительную оценку степени заряженности АКБ. В полной мере на показания гидрометра полагаться не следует. Если почитать многочисленные отзывы о работе этих устройств, то становится ясно, что они часто показывают неточные данные и быстро выходят из строя. И на это есть несколько причин:

Индикатор установлен только в одной из шести банок аккумуляторной батареи. Это значит, что данные по плотности и степени заряженности у вас будут только по одной банке. Поскольку сообщения между ними нет, о ситуации в других банках остаётся только догадываться. К примеру, в этом элементе уровень электролита может быть нормальный, а в некоторых других уже недостаточный. Ведь испарение воды из электролита по банкам отличается (в крайних этот процесс идёт более интенсивно);
Индикатор выполняется из стекла и пластика. Пластиковые детали могут покоробиться от нагрева или охлаждения. В результате вы будете видеть искажённые данные;
Плотность электролита зависит его температуры. Гидрометр никак не учитывает это в своих показаниях. Например, на холодном электролите он может показать нормальную плотность, хотя она пониженная.

Можно ли снять этот индикатор?

Однако у большинства смесителей есть это окошко, которое можно открутить так же, как пробку, но для этого нужно сильно крутить, его можно даже сломать, мои друзья откручивали его плоскогубцами с мелкими зубцами, и в окошке были маленькие «колодцы» для крючка. В общем — «колесо», но теоретически устранимое! Стоит также помнить, что если вы его открутили — безвоздушное пространство внутри, было нарушено, вполне возможно — что выделится газообразное соединение — «гремучий газ» или «HHO». Затем необходимо добавить дистиллированную воду. Поэтому всегда следует учитывать, нужно ли разбирать аккумулятор или нет!

Многие электролитные батареи для удобства оснащены индикатором заряда; в зависимости от цвета индикатора легко определить состояние устройства.

По сути, этот индикатор на батарее является ареометром.

Конструкция индикатора разряда батареи довольно проста:

в верхней части находится видоискатель, который показывает состояние устройства;
Далее находится увеличительное стекло, которое проецирует цвет в видоискатель;
Внизу находится ступня с зеленым шариком или двумя — зеленым и красным.

В зависимости от заряда устройства и состояния электролита — шарик внутри корпуса поднимается или опускается на дно. Это обеспечивает визуальную индикацию.

Индикатор аккумулятора — какой цвет что означает

Устройство индикатора разряда аккумулятора достаточно простое:

сверху располагается глазок, который сигнализирует о состоянии устройства;
далее идет лупа-столбец — она проецирует цвет в глазок;
внизу находится ножка с зеленым шариком или двумя — зеленый с красным.

зеленый — всплыл зеленый шарик. Показатель нормы.
красный /черный — всплытие красного шарика, когда в глазке черный — шарик на дне. Требуется заряд.
белый/серый/прозрачный/ желтый — цвет видится по-разному из-за разной цветопередачи и восприятия глазом, но в действительности же это цвет прозрачной ножки пластикового датчика, в случае с желтым — цвет электролита. Не хватает воды.

Индикаторы на аккумуляторе по цветам

Каким цветом должен гореть индикатор на аккумуляторе?

В данном случае не требуется подзарядка и какие-либо действия.

⦁ Индикатор на аккумуляторе белого цвета (серого или желтого) .

Зеленый индикатор на аккумуляторе. Если глазок зелёный – можете быть спокойны. Это означает, что батарея заряжена, и подзарядка не требуется. Можно пользоваться автомобилем в обычном режиме.
Красный индикатор на аккумуляторе. Красный глазок — то тревожный сигнал, сообщающий автомобилисту, что АКБ разряжен и требует срочной подзарядки. В этом случае нужно незамедлительно достать его из авто и полностью зарядить.

Черный индикатор на аккумуляторе. Черный глазок имеет то же значение, что и красный. Плотность электролита понизилась, зелёный шарик утонул, и вы видите в глазке черноту трубки. Требуется зарядка.
Белый индикатор на аккумуляторе. Если глазок белый, значит в аккумуляторе недостаточно электролита. Это можно поправить самостоятельно, разобрав устройство и долив в него дистиллированную воду.

зелёный шарик просто застрял в узком проходе и не встал на нужное место – слегка потрясти АКБ, чтобы сдвинуть его;
грязь от пластин, которые со временем осыпаются, мешает индикатору показывать правильное значение;
аккумулятор вышел из строя.

зачем нужна эта лампочка и что она означает

На большинстве современных аккумуляторов, которые устанавливаются в транспортные средства, можно найти специальную лампочку, которая светится разными цветами, в зависимости от состояния батареи. Если индикатор на аккумуляторе горит красным или другим цветом, можно сделать выводы об уровне заряда устройства. Бывает, что неопытные водители не знают об этой особенности.

Режимы индикатора аккумулятора

Индикатор на АКБ предназначен для быстрого определения уровня заряда. В любой современной модели можно встретить такую лампочку, поскольку конструкция устройства не может быть разобрана, и установить показатели электролита «вручную» невозможно.

Каждый цвет характеризует различное состояние батареи, а именно:

Зеленая лампочка сигнализирует о том, что аккумулятор полностью заряжен и может стабильно работать в стандартном режиме. Иными словами, нет необходимости в зарядке батареи.
Если горит белый индикатор на аккумуляторе, в нем содержится низкий уровень электролита. Как правило, эта проблема возникает при постоянном превышении максимального времени зарядки устройства. Из-за этого происходит выброс электролита в газообразной форме через соответствущий клапан на поверхности аккумулятора. При возникновении такой проблемы необходимо разобрать устройство и добавить в него дистиллированную воду. Для этого лучше всего обратиться к специалистам.
Черный или красный индикатор на аккумуляторе свидетельствует о низком уровне заряда батареи. В таком случае необходимо срочно зарядить устройство, иначе высока вероятность его полного выхода из строя.

Устройство конструкции

Многие ошибочно считают, что такое приспособление выполнено в виде светодиодной лампочки. Однако устройство этого прибора выглядит по-другому. В большинстве случаев используется специальный ареометр, который встраивается непосредственно в корпус АКБ. Это приспособление позволяет точно определить плотность электролита в устройстве. В зависимости от полученных данных, в трубке всплывает шарик определенного цвета, после чего он проецируется на специальное окошко, расположенное на поверхности устройства.

Если батарея полностью заряжена, то на верху трубки находится зеленый шарик, который можно увидеть в окошке и принять за лампочку. Если устройство разряжено, всплывает красный шарик. В случае с черным цветом никакой шарик не всплывает, и в окошке просто виден черный цвет.

Дополнительная информация

Многие автомобилисты сталкиваются с проблемой, когда аккумулятор был полностью заряжен, но красный индикатор не сменяется зеленым. Всего можно выделить три причины, по которым это может произойти:

В конструкции используются специальные шарики, и часто возникает ситуация, когда они застревают и не могут выскочить на поверхность. В таком случае необходимо потрясти аккумулятор, и индикатор покажет нужный цвет.
На приспособление попала грязь от пластин, которая препятствует правильной передаче информации. Это связано с тем, что пластины в любом аккумуляторе могут осыпаться с течением времени. Тогда электролит становится мутным.
Вполне возможно, что устройство вышло из строя и не может правильно заряжаться. В таком случае нужно обратиться к специалистам.

При необходимости можно снять индикатор самостоятельно. В большинстве случаев это удается сделать с помощью простых плоскогубцев, но такая «процедура» небезопасна. Есть вероятность того, что нарушится безвоздушное пространство внутри устройства. Это приведет к утечке «гремучего газа». Поэтому рекомендуется тщательно подумать о надобности такого действия перед его началом.

proakkym.ru

Встроенный индикатор заряда

Одним из существующих встроенных индикаторов зарядки является гидрометр. Он работает путем установления плотности электролитов. Его составляющие:

световод и глазок;
поплавок с ножкой.

На внешней части аккумулятора выведен глазок, а ножка, световод встроены внутрь корпуса. Уровень электролита батареи измеряется при помощи поплавка – обозначения цвета. Глазок выдает три положения АКБ:

Шарик (поплавок) зеленый – батарея заряжена хорошо. Он всплывает от 65% зарядки и выше.
Глазок черный или красный – поплавок погрузился в электролит, а это означает, что плотность его понизилась. Батарею нужно срочно заряжать.
Виден сам электролит (белый, желтый) через глазок – это сигнал, что понизился уровень электролита. Нужно добавить дистиллированной воды.

Это не самый удобный вариант индикации, так как приходится периодически, открывать крышку капота, контролировать положение электролита при различных режимах работы. К тому же, по отзывам автолюбителей видно, что показания бывают неточные, а само устройство быстро ломается. Причины поломок могут быть следующие:

элементы, сделанные из стекла и пластика, от перегрева могут деформироваться, показывать искаженные данные;
индикатор устанавливается в один из шести отсеков, и показывает состояние электролита только на 1/6 от всего аккумулятора, это может быть не всегда правильным.

Индикатор аккумулятора – какой цвет что означает

Многие электролитные аккумуляторы для удобства оснащены индикатором заряда, в зависимости от цветового показателя легко определить состояние устройства.

По своей сути этот индикатор на аккумуляторной батарее — является ареометром.

Устройство индикатора разряда аккумулятора достаточно простое:

сверху располагается глазок, который сигнализирует о состоянии устройства;
далее идет лупа-столбец — она проецирует цвет в глазок;
внизу находится ножка с зеленым шариком или двумя — зеленый с красным.

Обозначения цвета индикатора на аккумуляторе

зеленый — всплыл зеленый шарик. Показатель нормы.
красный/черный — всплытие красного шарика, когда в глазке черный — шарик на дне. Требуется заряд.
белый/серый/прозрачный/желтый — цвет видится по-разному из-за разной цветопередачи и восприятия глазом, но в действительности же это цвет прозрачной ножки пластикового датчика, в случае с желтым — цвет электролита. Не хватает воды.

Индикаторы на аккумуляторе по цветам

Каким цветом должен гореть индикатор на аккумуляторе?

В данном случае не требуется подзарядка и какие-либо действия.

⦁ Индикатор на аккумуляторе белого цвета (серого или желтого).

Почему не горит зеленый индикатор на аккумуляторе

В замешательство обычно впадают после воспроизведения полного цикла зарядки или долива воды. В первую очередь стоит отметить, что вот прямо сразу индикатор не должен высвечиваться зеленым цветом — это ведь не лампочка.

Но чаще всего проблема не всплывания зеленого шарика простая:

необходимо подождать — электролит не успел перемешаться — на это может потребоваться несколько суток, при этом сама батарея будет работать;
шарик застрял — попробуйте немного встряхнуть аккумулятор;
искажение цвета — со временем пластины батареи несколько осыпаются и делают электролит мутным;
закончился ресурс аккумулятора и пора его заменить.

Индикаторы аккумулятора Зверь и Тюмень
