Лебедка из редуктора моста

Типы взрывозащищенного исполнения

Выделяют 3 основные категории редукторов и мотор-редукторов по классу взрывозащищенности:

• Е – устройства с повышенной степенью защищенности. Пригодны для эксплуатации в любых условиях, в том числе при возникновении внештатных ситуаций. Благодаря высокой герметичности корпуса подходят для использования в средах взрывоопасных и горючих газов и газо-воздушных смесей без риска воспламенения последних;
• D – мотор-редукторы со взрывонепроницаемым корпусом, неразрушимым в случае взрыва самого агрегата. Отличаются полной герметичностью оболочки и безопасностью, которая позволяет использовать их в средах любых взрывоопасных газов и смесей, а также при предельно высоких эксплуатационных температурах;
• I – устройства с увеличенной искробезопасностью. Подразумевают поддержку взрывобезопасного тока в питающей цепи в соответствии с конкретными производственными условиями.

Делаем барабан для намотки троса лебедки своими руками

Для изготовления барабана нам понадобится небольшой кусок трубы, и немного листового железа толщиной не менее 3 мм. Не будем тянуть резину, и приступим к изготовлению барабана для электрической лебедки. Для изготовления барабана электролебедки можно использовать чертежи барабана обычной ручной лебедки своими руками.

ШАГ 1: основание барабана. В качестве основания барабана используем трубу диаметром 100 – 150 мм, и толщиной стенки не менее 2 мм. Отрезаем кусок трубы размером 300 мм. Для захвата троса нужно просверлить в трубе отверстие, и подобрать подходящий болт с гайкой, которые в дальнейшем будут крепить трос на барабане лебедки своими руками.

ШАГ 2: стенки барабана. Для того чтобы трос не слетал с основания барабана, по краям трубы нужно приварить два металлических круга одинакового диаметра. Диаметр каждого круга 300 – 400 мм, толщина не менее 3 мм. В этих кругах, посредине, нужно сделать два отверстия под будущий приводной вал с шестерней для вращения барабана лебедки из стартера. Привариваем круги к трубе.

ШАГ 3: вал с шестерней. К барабану нужно приварить вал с шестерней. Продеваем вал через стенки барабана, и намертво привариваем его к ним. На вал набиваем подшипники с корпусом так, чтобы корпус подшипника был отдален от стенок барабана на 5 – 10 мм.

ШАГ 4: станина. Чтобы закрепить барабан и стартер в неподвижном состоянии нам понадобится жесткая станина. Для изготовления станины для лебедки своими руками нам понадобится две пластины металла, толщиной не менее 5 мм, 3 шпильки и 12 гаек. По центру пластин проделываем два небольших отверстия для вала. На эти пластины, строго по центру, привариваем корпус подшипников для вращения барабана. Собираем всю конструкцию. Следующим этапом будет установка мотора для электрической лебедки 12V своими руками. Установить его нужно так, чтобы зубчатое колесо вала барабана входило в зацепление с шестерней понижающего редуктора электромотора. Фиксировать электромотор к станине можно при помощи инструмента для нарезания трубной резьбы. Его мы привариваем к станине, и болтами фиксируем электромотор. Устанавливаем распорные шпильки с гайками. После чего привариваем направляющую проушину для троса. Для дополнительного крепления электромотора к станине лебедки из стартера делаем дополнительную площадку снизу мотора, и усиливаем ее маленьким уголком. Наматываем трос на барабан, и все готово. Осталось только правильно подключить лебедку.

ШАГ 5: подключение. Подключаем электролебедку к сети. На стартере есть два контакта – плюс и минус. Здесь нет ничего сложного. Но, нам же нужно еще сделать реверс для нашей лебедки в гараж своими руками. Здесь уже нужно будет немного под разобрать электродвигатель и вмешаться в электросхему всего механизма. Мы подготовили для вас простенькую схему, как сделать реверсивное движение на электромоторе от стартера.

Будьте внимательны, масса на электролебедке не изолирована, поэтому масса будет проходить по стальному канату. Крайне не рекомендуется цеплять при помощи железного троса автомобиль или его элементы. Для этого нужно использовать тканевый трос или же изолировать массу внутри самого электродвигателя!

На этом пошаговая инструкция, как сделать лебедку своими руками, окончена. Если все грамотно сделать, то такая лебедка не уступит дорогим лебедкам. А если еще постараться, и сделать красивый дизайн, то она может получиться даже лучше. Не стоит бояться экспериментировать, и чуть что, то сразу бежать в магазин – все можно сделать самому. Надеюсь, что после прочтения данной статьи вы уже будете знать, как сделать лебедку из стартера.

Критерии выбора

Ни для кого не секрет, что лебедка является незаменимой вещью, с помощью которой можно совершать множество полезных функций: буксирование, перевоз грузов, но самой значимой является способность «помочь самому себе» выбраться из любого непроходимого бездорожья.

Рассмотрим, что же нужно учитывать при выборе устройства для внедорожника УАЗ Патриот:

Тяговое усилие Прежде всего, следует обратить внимание на груз, который способна перемещать лебедка

Это усилие должно быть равным двойному весу автомобиля Причем важно учитывать и загруженность автомобиля. Размеры

Следует учесть размер не только самого устройства, но и площадки. Площадка – это приспособление, к которому крепится основное изделие

Она является обязательным агрегатом, поэтому при выборе важно уделять внимание моделям, выпускаемым для внедорожника. Способ функционирования агрегата. Как уже оговаривалось, наиболее продуктивным считается электрический тип изделия

Как уже оговаривалось, наиболее продуктивным считается электрический тип изделия.

Особенности монтажа

Лебедки зачастую комплектуются с платформами, поэтому приобретать ее отдельно не понадобится. Но именно отсюда и начинаются проблемы с выбором и установкой изделия. Какую лебедку бы вы не выбрали, а в штатный бампер установить платформу без его видоизменения не выйдет.

Если в наличии имеется изделие, но отсутствует площадка, то сделать последнюю самостоятельно не составит большого труда. Если же площадка уже имеется, можно установить ее, но потребуется немного переработать штатный бампер и раму. Если изделие планируется разместить за пластиковым элементом, то потребуется видоизменить не только крепежную платформу, но и бампер.

Поставить лебедку под штатный бампер можно. Но если вы решили оборудовать свой внедорожник УАЗ Патриот лебедкой, то рекомендуется установить сразу и силовой передний бампер. Подробности монтажа устройства рассмотрим ниже.

Установка

Установка изделия на внедорожник начинается, прежде всего, с монтажа площадки

Для выполнения работ по монтажу изделия потребуется выполнить такие действия:

1. Для начала приобретается или изготавливается площадка. Рекомендуется изделие изготовить своими руками, чтобы обеспечить максимальную прочность конструкции. Чертежи и схемы площадок для внедорожника можно найти в интернете.
2. Когда в наличии уже имеется площадка, следует снять штатный бампер.
3. Извлекается также и облицовочная решетка радиатора. Мы рассмотрим процесс установки изделия, которое будет располагаться за пластиковым элементом. Имеются такие виды площадок, которые позволяют разместить изделие с внешней стороны, но в таком случае потребуется установка силовика.
4. С рамы удаляются крепления пластикового элемента путем вывинчивания болтов.
5. Приступаем к замерам площадки. Для этого платформу необходимо приложить к раме и, если нужно, выступающие края удалить с помощью болгарки. Ниже представлено видео с подробным описанием процесса выполнения работ.

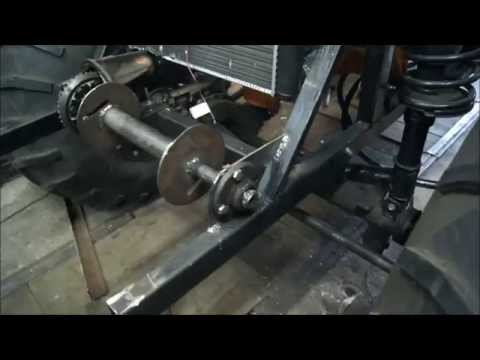

6. Площадка прикручивается к раме. В некоторых вариантах установки она может привариваться со всех сторон к раме автомобиля.
7. Приступаем к установке лебедки. Для этого прикручиваем ее к платформе с помощью болтов.
8. Устанавливаются кронштейны крепления штатного бампера, и производится его примерка.
9. В пластиковом бампере также потребуется вырезать отверстие для «губ» лебедки, через которые, собственно, выходит крюк с тросом.

После того, как последний замер выполнен, следует перейти к подключению электрической лебедки. Для этого до установки изделия следует подключить кабель и закрепить монтажный блок управления устройством. Обязательно закрепляется кабель питания устройства.

Все сварочные и прочие соединения следует обработать специальной антикоррозийной смазкой.

После этого ставится бампер и все извлеченные детали. На этом процесс установки лебедки на УАЗ Патриот закончен и остается только намотать стальной или канатный трос и испытать изделие в работе. Удачи при проведении установочных работ!

Лебедка своими руками из стартера: чертежи. Как сделать лебедку своими руками?

Каждый автолюбитель должен знать, каким образом самостоятельно может быть изготовлена лебедка своими руками. В ее основу предпочтительнее заложить стартер, технология проведения данных работ будет описана ниже.

Разновидности лебедок

Лебедка выступает в качестве наиболее популярного грузоподъемного механизма. Ее задача состоит в перемещении всевозможных грузов с помощью волока в горизонтальной плоскости. Ее можно применять не только для того, чтобы вытащить машину из грязи и песка, ведь существуют не только автомобильные лебедки, но в этой статье пойдет речь именно о них.

Если вами будет изготавливаться лебедка своими руками, то стоит знать, что данные приспособления отличаются друг от друга габаритами, техническими характеристиками, а также особенностями конструкции. В зависимости от этого можно выделить несколько разновидностей лебедок. Они могут быть ручными, представляющими довольно простую конструкцию как при создании, так и в ходе установки, они не предполагают особых финансовых затрат и обладают незначительными размерами. Такая разновидность выступает в качестве наиболее трудозатратной среди остальных. Как видно из названия, подобная лебедка предполагает приложение немалых физических сил. Данный механизм способен работать с грузом, масса которого не превышает 1 тонны, но иногда встречаются исключения, вами может быть произведена установка лебедки своими руками. Эта разновидность выступает в роли наиболее идеальной, если говорить о разных случаях, которые могут произойти в пути. Но не стоит возлагать большие надежды на такую конструкцию, так как она не покажет себя положительно в особо трудных случаях.

Механические лебедки

Существуют механические лебедки, которые действуют благодаря силе мотора. Этот вариант наиболее надежен, но автолюбители, которые активно занимаются отдыхом в условиях бездорожья, считают его неоднозначным. Такая разновидность лебедки имеет высокую мощность, но занимает больше места. Если машина при приобретении имела данный вид лебедки, то водитель будет чувствовать себя защищенным в сложных условиях. Однако достаточно редко подобные конструкции устанавливаются на автомобиль, который изначально не имеет их. Но вы можете прибегнуть к данному решению, такая лебедка своими руками, чертежи которой должны быть рассмотрены, может быть изготовлена.

Электрические лебедки

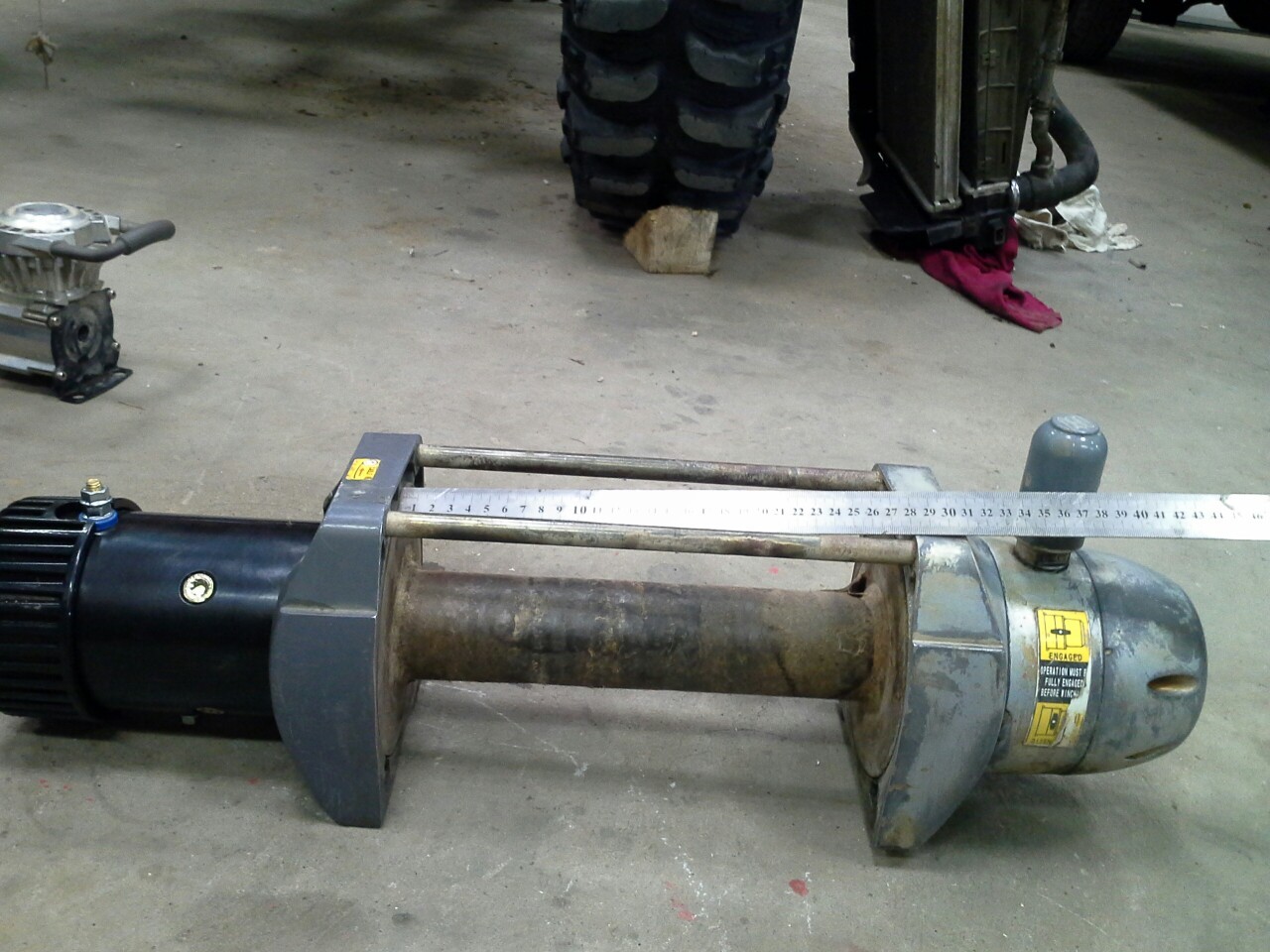

Можно выделить электрические лебедки, которые наиболее популярны среди автолюбителей. Вращение барабана такого агрегата происходит благодаря действию электрического мотора, который питается от аккумулятора машины. В этом случае главное – не переусердствовать и не израсходовать энергию двигателя, чтобы была возможность доехать до дома. Данные устройства наиболее практичны, а поднять с их помощью можно груз, вес которого превышает 4 тонны. Вами может быть выполнена лебедка на УАЗ своими руками, она станет отличным помощником в трудных ситуациях.

Гидравлические лебедки

Можно выделить гидравлические лебедки, которые считаются наиболее сложными агрегатами. Подобные приспособления имеют насос, бак, а также приводной насос.

Самостоятельное изготовление лебедки из стартера

Лебедка своими руками может быть изготовлена достаточно просто. Как было упомянуто выше, наиболее распространены сегодня электрические лебедки. По этой причине стоит рассмотреть, как с использованием самых простых материалов изготовить подобное приспособление самостоятельно. В основе конструкции будет автомобильный стартер. Рекомендуется применять в работе тот стартер, который имеет планетарный редуктор.

Особенности проведения работ

Лебедка своими руками может быть выполнена, если предварительно мастером будут подготовлены некоторые инструменты и материалы. Среди них можно выделить трос, сварочный аппарат, болгарку, стальной лист, электрическую проводку, редуктор, стартер.

Процесс проведения работ

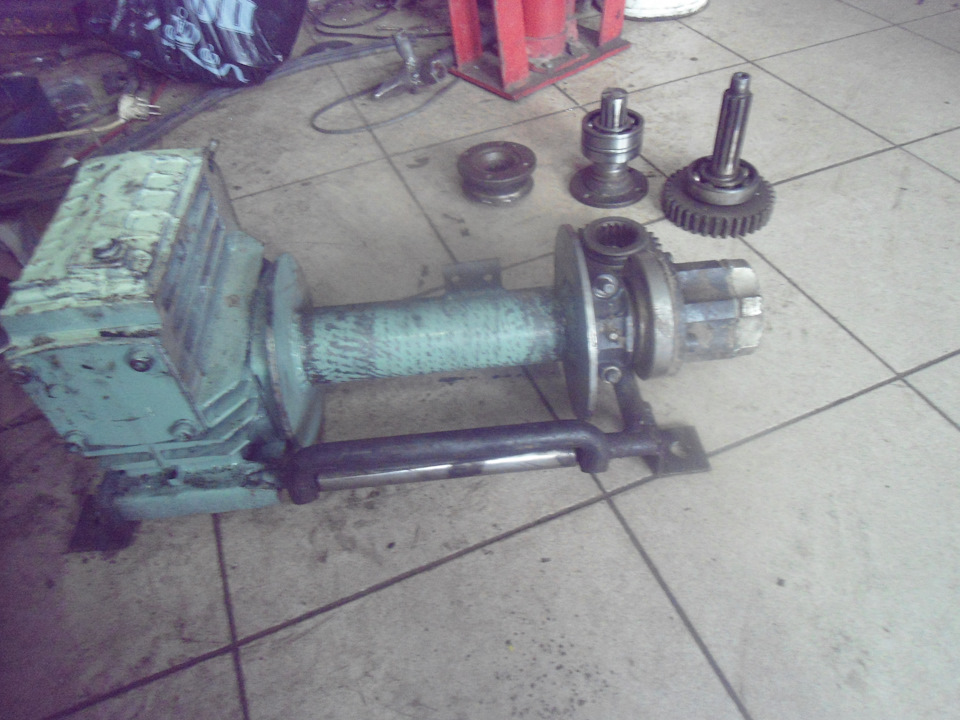

Предстоит изготовить барабан, в основе которого могут быть трубы. К последним следует укрепить щечки. Их толщина должна варьироваться в пределах 5 мм. Нужно создать площадку, в основе которой предпочтительнее использовать листовую сталь, именно на ней будет происходить монтаж всех элементов. На данную площадку предстоит укрепить шайбы, болты, гайки, а также посадочные места под барабан. Использовать при этом следует сварочный аппарат. На следующем этапе нужно произвести сопряжение редуктора с барабаном, первичный вал редуктора должен быть направлен вверх. Стоит отметить, что в работе может быть использован плуг для лебедки, своими руками такую конструкцию можно будет изготовить.

Конструктивные особенности

Наибольшей популярностью сегодня пользуются барабанные модели и ручные лебёдки механические рычажного типа. Хоть у этих инструментов и аналогичное предназначение, однако, принцип их действия несколько различается.

Оборудование барабанного типа

По своим внешним качествам этот вид инструмента напоминает автомобильные лебёдки, которыми оснащён специальный транспорт. В их конструкцию включён редуктор и барабан. Первый обычно бывает червячным или шестерёнчатым. Барабан в этом устройстве предназначен для наматывания на него ленты либо стального троса.

У червячных вариаций механизма имеется неоспоримое преимущество, заключающееся в том, что на их редукторах значительно проще реализована система, при помощи которой в нужный момент прибор стопорится. Благодаря этому существенно увеличивается безопасность применения этого снаряжения. Такой инструмент отличается также высокой надёжностью и разнообразием тактик крепления. Хотя у него есть и определённые недостатки:

• Большой размер снаряжения, что обуславливает более комфортное применение в условиях помещения наподобие гаража.
• Сравнительно небольшой вес, который способен тянуть этот вид оборудования.
• Сложный механизм эксплуатации.
• Необходимость проведения постоянного обслуживания.
• Своеобразный «конфликт» с грязью.

Из вышеперечисленного следует, что такой тип лебёдок не является лучшим вариантом использования на передвижных устройствах.

Что касается шестерёнчатых приспособлений, их конструкция также включает в себя редуктор и барабан, однако, в отличие от червячных они более простые в изготовлении, следовательно, несколько дешевле. Трос на них крепится при помощи храповика, обладающего хорошей надёжностью

Для редуктора свойственна простота обслуживания. Довольно важным моментом является качество использованного при изготовлении шестерней металла, поэтому не рекомендуется при выборе такого оборудования отдавать предпочтение более дешёвым, не проверенным аналогам. Лучше выбрать известного производителя.

Из основных недостатков можно выделить следующие:

• Способ укладки троса, который зачастую попадает в полости шестерней редуктора и прекращает выполнять свои функции.
• Малый внутренний диаметр барабана, что обуславливает сильный перегиб стального троса. Как результат последний довольно быстро портится.
• Из-за габаритов устройства ограничивается размер барабана, а это, в свою очередь, лимитирует дальность действия механизма.

Из вышесказанного можно сделать вывод, что процесс применения лебёдок барабанного типа в полевых условиях не всегда может быть комфортным. Таким механизмом лучше пользоваться в гараже.

Оборудование рычажного типа

Лебёдки этого вида наиболее часто применяются в передвижных устройствах. Именно их обычно приобретают водители, чтобы иметь возможность в случае необходимости вызволить машину из западни.

Стандартное строение устройства включает изготовленную из металла раму, внутри которой расположен механизм, приводимый в действие нажатием на рычаг, находящийся на корпусе оборудования. За счёт того, что на рычаг может быть приложено большее усилие, прибор оказывается эффективным в тех случаях, когда барабанные лебёдки не справились бы. Тяговое усилие такого механизма способно достигать нескольких тонн. Причём этот показатель может быть ещё больше увеличен благодаря укреплению стандартного рычага. Некоторые производители сразу включают в комплект оборудования специальный усилитель либо же изготавливают этот элемент по телескопическому методу.

К главным комплектующим устройства относится храповик, фиксирующий трос в натянутом состоянии. Он является своеобразным колесом, на котором располагаются упорные зубья. В них по очереди упирается фиксирующий штырь, противодействующий прокручиванию колеса в обратную сторону. Таким образом обеспечивается натяжка троса.

При этом основная нагрузка производится на раму оборудования, вследствие чего последняя должна быть изготовлена из прочного металла соответствующего калибра. Иначе произойдёт деформация устройства. Специалисты рекомендуют отказаться от варианта лебёдки с рамой, толщина металла которой будет меньше трёх миллиметров.

Механизм имеет небольшие габариты, поэтому его эксплуатация возможна даже в очень неудобных местах и условиях. А также рычажный тип механизма не предусматривает обязательного крепления корпуса

Однако при покупке этой модификации стоит обратить внимание на размер намоточного барабана, поскольку чем меньше он будет, тем большие усилия необходимо прилагать в процессе работы. Не стоит останавливать свой выбор на изделии с диаметром этого элемента менее 45 миллиметров

Как сделать лебедку из стартера

Как уже было указано ранее, наибольшей популярностью в среде автовладельцев пользуются электрические лебедки. Поэтому далее я расскажу, как при помощи базового набора материалов и собственных рук сделать лебедку с электрическом приводом. А главным помощником и, собственно, основным материалом для этого является автомобильный стартер. Я рекомендую использовать стартер, который в своей конструкции уже располагает планетарным редуктором. Если старые жигули еще не были разобраны на детали, то это, пожалуй, последний случай, когда они будут полезны для водителя, ведь именно в них находится такой стартер.

Итак, чтобы сделать лебедку из стартера, необходим следующий набор материалов:

• барабан, который можно выполнить из трубы: к ним следует приварить щечки, толщина которых будет варьироваться в пределах 4-5 мм;
• шестерни;
• трос;
• редуктор;
• сварочный аппарат;
• болгарка;
• металлические лист, предназначенный для осуществления монтирования всей конструкции;
• электропроводка;
• измерительные приспособления;
• собственно, сам стартер.

Далее я приведу пошаговую инструкцию создания лебедки из стартера старого ненужного автомобиля (или, как вариант, стартер можно приобрести в качестве отдельного механизма):

1. Создать площадку (желательно из толстого листа стали), на которой будет происходить монтирование всех составляющих.
2. На оформленную площадку прикрепить при помощи сварочного устройства, а также шайб, болтов и гаек посадочные места под барабан, после чего выполнить их монтаж.
3. Произвести соединение барабана с редуктором, первичный вал которого должен быть направлен вверх. Результат данного пункта – процесс приваривания кронштейна крепления.
4. Соединить редуктор со стартером таким образом: установить переходник, который нужен для монтажа стартера в верхней части редуктора, после чего оснастить первичный вал шестерней, имеющей подходящий размер зуба. Если все эти операции были воспроизведены правильно, то если включить стартер, его вал вместе с шестерней должны быстро и легко соединиться с редуктором.
5. Надеть шестерню, в качестве которой может выступить венец маховика, на первичный вал редуктора.
6. Окончательно закрепить все узлы созданной конструкции.
7. Подключить к стартеру электропроводку и произвести монтирование пульта управления.
8. Очистить самодельный механизм от масляных пятен, пыли и других нежелательных веществ, которые могли попасть на него в процессе подготовки.
9. На заключительном этапе произвести грунтование устройства и покрытие его поверхности слоем краски. Тут уж на вкус и цвет.

Ведь в ином случае он может не выдержать столь сложную конструкцию. Но, как известно, далеко не каждый автомобиль может похвастаться таким идеальным бампером, поэтому в этом случае я советую площадку для крепления лебедки делать над ним.

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство

Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла

Низкокачественный металл может привести к поломке аппарата в самый неподходящий момент.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

• труба прямоугольного сечения для рамы;
• готовый вал, или труба круглого сечения;
• стальной лист толщиной 3-5 мм;
• шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
• ступицы для вала;
• готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
• сварочный аппарат с электродами;
• гаечные ключи;
• метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

Не забудьте смазать зубья передачи.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

Лебедка, собранная своими руками – цена вопроса

При наличии собственного гаража или сарая с хламом, накопившемся за несколько лет домашнего слесарного творчества – стоимость изделия определяет цена баллончика с краской для финальной доработки.

А в принципе, компоненты следующие:

• Стартер от автомобиля ВАЗ 2101 без планетарного редуктора (исправный, валялся в гараже);
• Редуктор в корпусе от электродрели отечественного производства (приобретен на блошином рынке за эквивалент стоимости 0,5 водки);
• Обрезок водопроводной трубы, найден в сарае;
• Металл для станины, стенок корпуса, барабана. Также найден в сарае;
• Ось барабана – приобретена в пункте приема металлолома за гроши;
• Трос и крюк куплен в магазине товаров для туризма.

С учетом стоимости новой лебедки – цену вопроса можно признать нулевой. При этом за безопасность устройства может поручиться владелец. Каждая деталь и сварной шов проверен лично изготовителем.

Самодельная лебедка на Ниву

Каким-то серьезным образом сборка и установка лебедки на «Шевроле Нива» не отличается от таких же работ по другим внедорожникам. Из особенностей «Нивы» можно отметить ее легкий вес, поэтому рекомендуется, чтобы тяга лебедки была 3-3,6 тонны. Иногда советуют ставить механизм с тягой 4 тонны, но это будет тянуть переднюю часть автомобиля вниз во время езды. Если планируется большой путь по бездорожью – необходим запасной аккумулятор (для электролебедки).

Высота расположения самой роли не важна, поскольку вектор приложения силы нагрузки зависит от расположения роликов, через которые проходит трос.
