Вентиляционный дефлектор: что такое и как работает вытяжной дефлектор

Изготовление дефлектора на дымоход своими руками

Конечно, при наличии инструментов и знаний, можно собрать практически любой устройство данного типа

Здесь важно учесть ряд нюансов и правильно провести все расчеты

Замеры и вычисления

На этом этапе нужно будет тщательно измерить внутренний диаметр дымоходной трубы. Конечно, если она устанавливалась недавно, этот показатель должен быть известен. Но стоит проверить лишний раз, чтобы не допустить ошибок при определении размеров будущей конструкции. Когда показатель внутреннего диаметра (d) получен, можно определить высоту насадки и ширину диффузора.

Внутренний диаметр (d, см)	Высота насадки (h, см)	Ширина диффузора (D, см)
12	14.4	24
14	16.8	28
20	24	40
40	48	80
50	60	10

Если внутренний диаметр дымоотводящей трубы не является стандартным, расчеты нужно проводить по формулам-соотношениям, представленным в таблице ниже.

Расчетный показатель	Формула для расчета (где d — внутренний диаметр дымоходной трубы)
D диффузора	1.2 (1.3)хd
h конструкции	1.6 (1.7)хd
Ширина зонта	1.7 91.9)хd

Все измерения и подсчеты должны быть максимально точными. Только в этом случае систему можно будет собрать без проблем, не возникнет неприятных моментов в процессе эксплуатации.

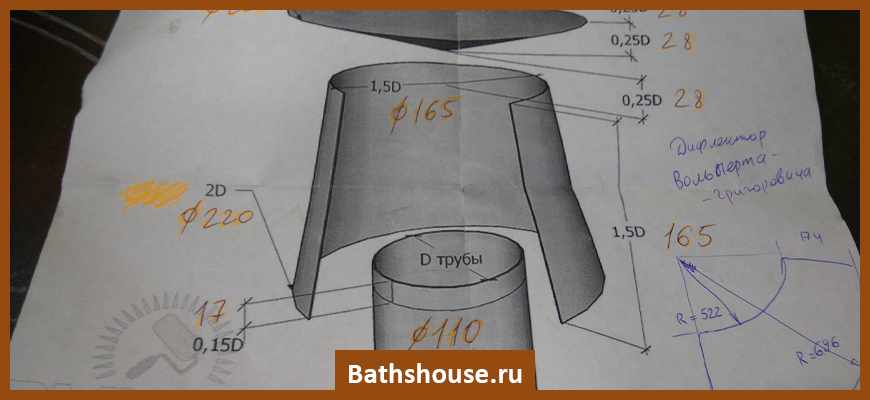

Чертеж

Создание макета из бумаги — важный этап

Здесь важно следовать определенному алгоритму:

Выполнить чертеж с учетом всех замеров и вычислений — в натуральную величину. Лучше брать плотную бумагу, поскольку в последствии необходимо будет вырезать части и сложить их в макет.
Вырезать и попробовать совместить готовые детали. Если все подходит, значит макет готов к исполнению в натуре.

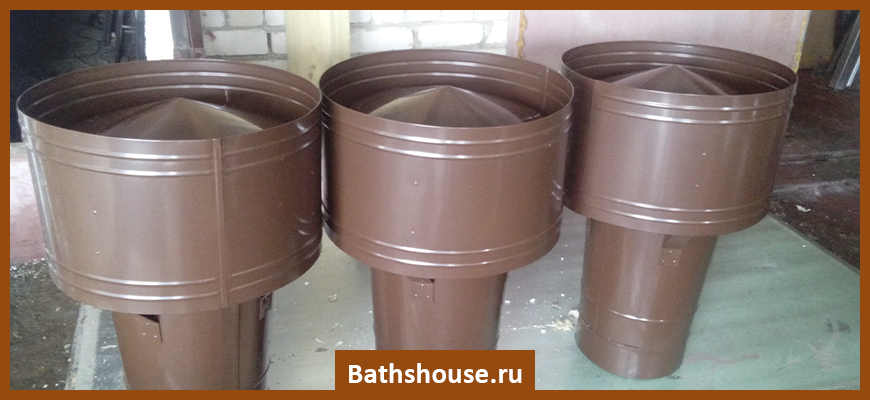

Раскрой и сборка из металла

Для сборки модели Григоровича понадобится:

лист оцинковки — рекомендованная толщина 0.32 мм. При желании можно использовать материал с другими параметрами — 0.5 или 0.25 мм;
стальная полоска — оптимальная ширина 3-5 мм;
короткие клепки из алюминия для соединения деталей — 4-6 мм.

Шаблон из бумаги аккуратно раскладывают на листе оцинковки, формируют выкройку маркером. Если необходимо, бумажные заготовки фиксируют на поверхности. Для вырезания используют ножницы по металлу. После того как все заготовки вырезаны, проводят обработку среза — немного загибают пассатижами (около 5 мм), простукивая молотком.

диффузор — свернуть заготовку цилиндром, выполнить отверстия по шву и заклепать. Если нет заклепок, можно воспользоваться методом сварки. Главное — использовать полуавтомат, а не дуговую. Иначе велик риск прожечь металл насквозь;
внешний цилиндр — тот же принцип, что и выше;
колпак — аккуратно сворачивают заготовку в конус и скрепляют. С внутренней стороны (примерно 5 мм от края) просверлить несколько отверстий и прикрепить полоски из оцинкованной стали (4 штуки длиной 20 и шириной 5 см), последним придать П-образную форму.

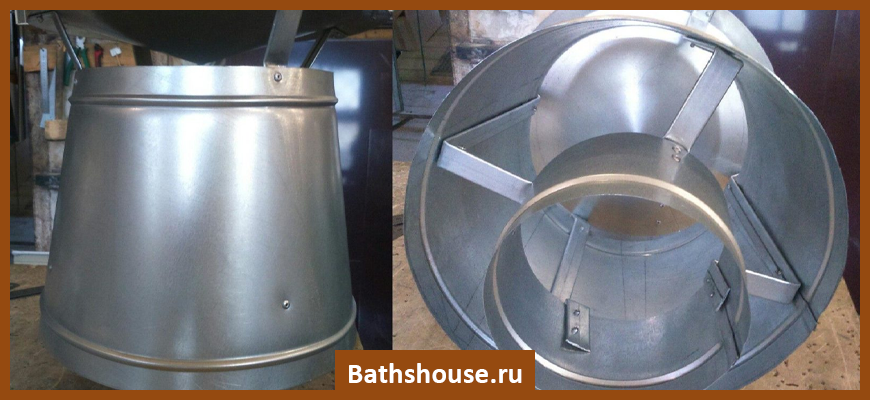

Теперь нужно соединить колпак и диффузор с помощью П-образных полосок. Полученная конструкция вставляется в цилиндр.

Виды дефлекторов для дымохода

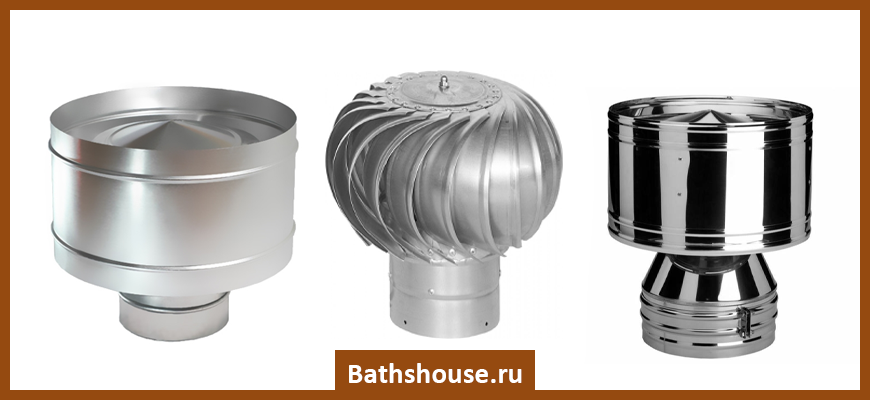

Современный рынок предлагает самые разные модели дефлекторов — от простых до тех, которые не просто выполняют свою основную задачу, но и выступают в качестве декоративного элемента крыши. Можно выделить основные виды, наиболее эффективные и востребованные среди потребителей.

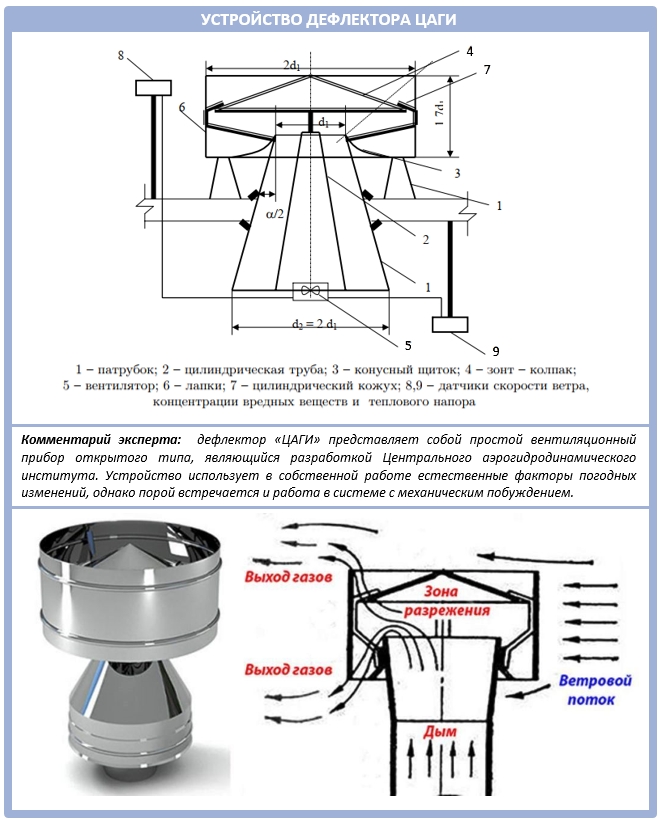

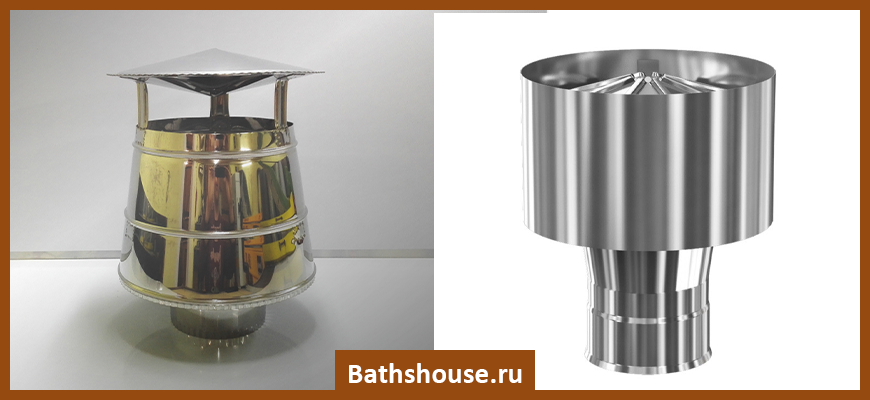

ЦАГИ

Свое необычное название устройство получило по названию разработчика — Аэродинамического Института. Основные элементы:

трубный элемент;
экранирующий цилиндр — оснащается внутренней пластинчатой вставкой уменьшенного диаметра. Последняя не дает попадать внутрь снегу, дождю и грязи;
диффузор;
кольцевой элемент;
зонт.

Основное преимущество ЦАГИ — удобно расположенный зонт, позволяющий избежать ветрового запирания устья дымохода при возникновении существенных ветровых нагрузок. Конструкция быстро разделяет потоки после столкновения, обеспечивая отличные показатели отвода.

Недостатком можно назвать сложность производства ЦАГИ. Рекомендуется приобретать такой дефлектор в специализированном магазине, а не собирать самостоятельно.

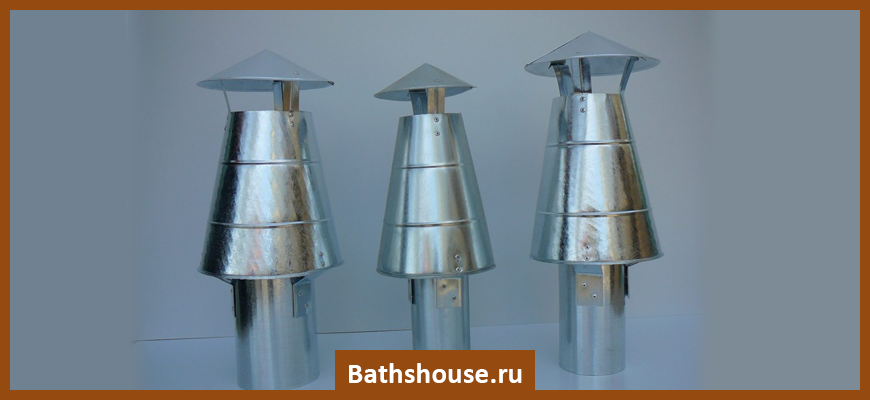

Дефлектор Григоровича

Простая, но эффективная конструкция, которую реально сделать собственными руками. Основные элементы:

два цилиндра — верхний и нижний;
патрубки;
конус;
монтажные кронштейны.

Установка на трубу проводится с помощью клиновидной насадки. Интересно, что модель Григоровича по факту является упрощённым и усовершенствованным вариантом ЦАГИ. Подходит такая отводящая насадка для участков, на которых преобладают низкие ветра. Преимущество модели — обеспечение отличной тяги даже в безветренную погоду.

В качестве недостатка можно выделить достаточно высокое положение зонта по отношению к диффузору. Такая конфигурация приводит к попаданию дымных масс с боков внутрь.

Круглый Волпер

Это модель дефлектора, практически идентичная ЦАГИ. Основное отличие — небольшой козырек над диффузором. Последний необходим для эффективной защиты устройства от осадков и мусора. Этот вариант чаще всего используется для монтажа на банных дымоходах.

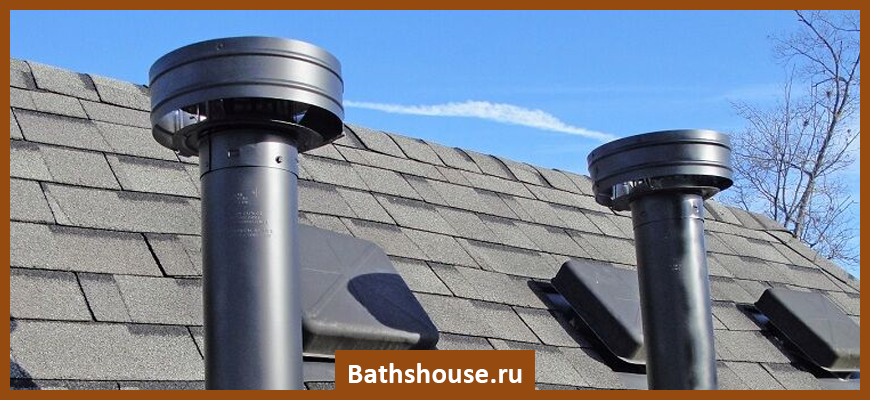

Тарельчатый Astato

Простейшая конструкция открытого типа из оцинковки или нержавейки. Основное преимущество — обеспечение отличной тяги при любом направлении ветра. Особенность конструктива — все элементы при сборке формируют защитный козырек, снизу которого расположен колпак. Последний направлен внутрь дымоходной трубы. При попадании воздуха в дефлектор создается разреженный канал. Это значит, что тарельчатая модель может усилить показатели тяги в два раза.

Н-образный

Непривычный внешний вид такой насадки часто привлекает внимание. Для создания Н-образной модели используется несколько трубных отрезков, которые способны выдержать максимальные ветровые нагрузки

Как понятно из названия — все элементы монтируются в виде буквы Н. А горизонтальный патрубок просто исключает попадание загрязнений и осадков в систему. Вертикальные же патрубки обеспечивают эффективный отвод газовых масс. При этом отведение ведется сразу в двух направлениях.

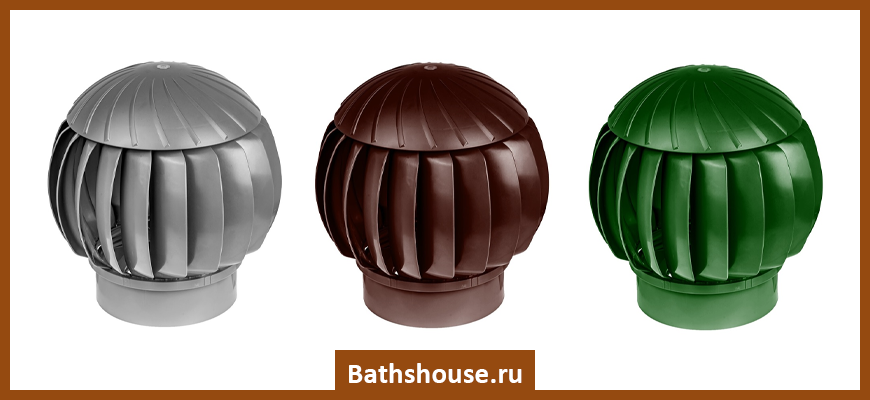

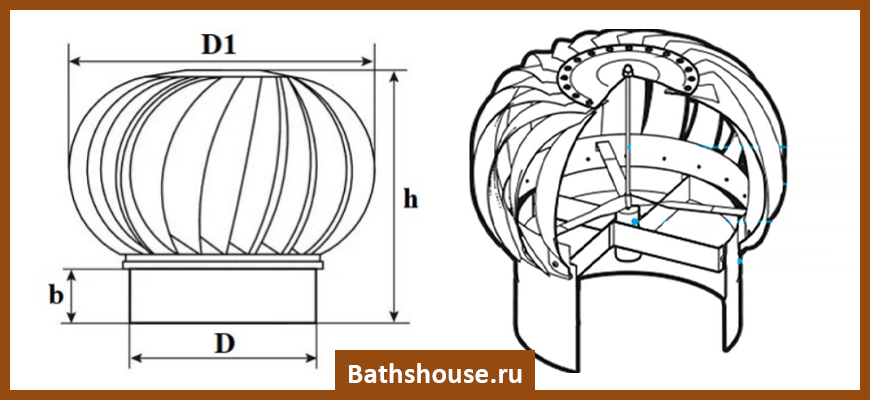

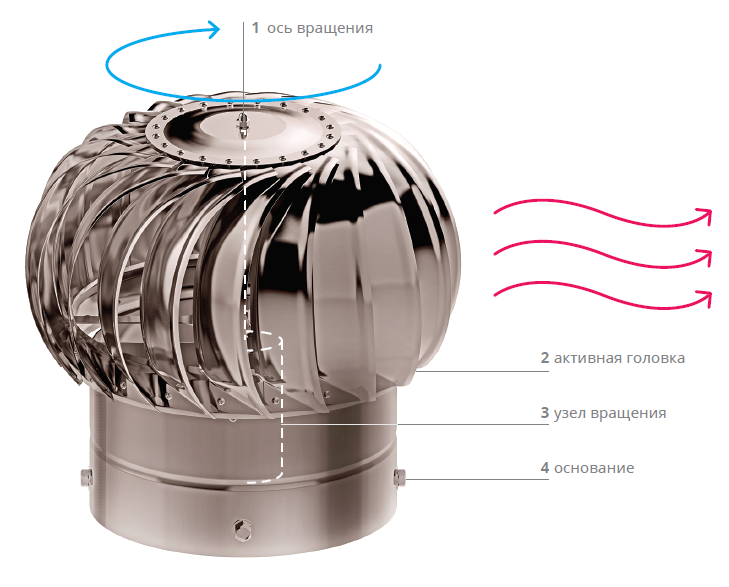

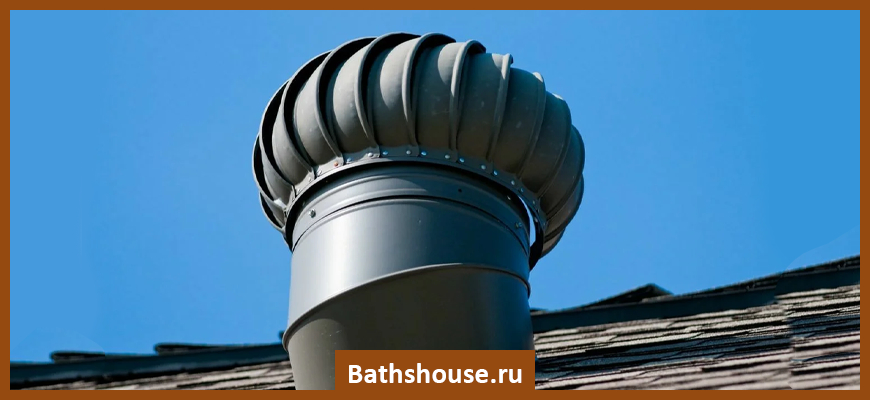

Вращающийся

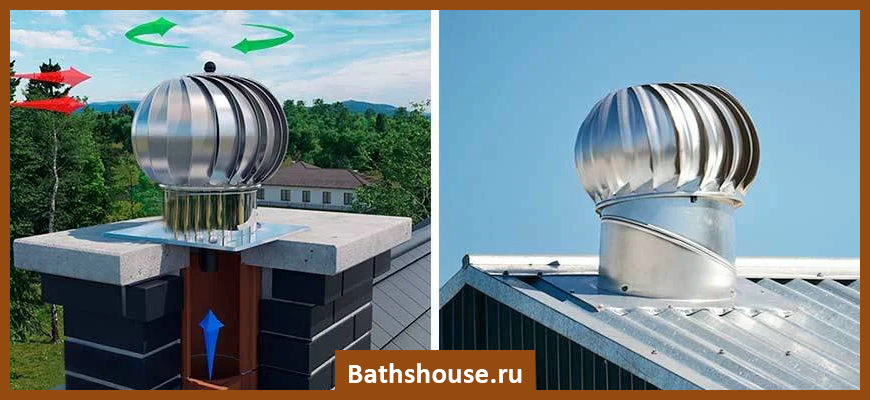

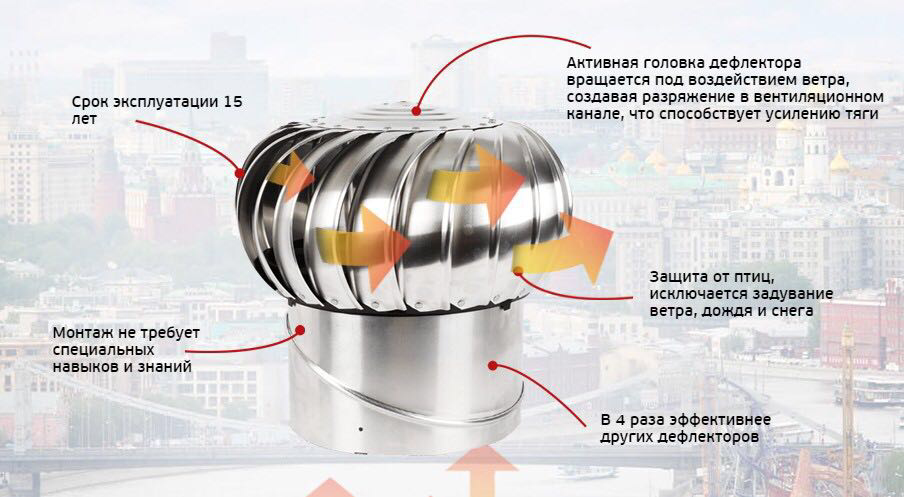

Вращение устройства происходит в одну сторону под воздействием движущегося воздуха. Конечно, такой турбодефлектор эффективно защищает систему от осадков, мусора и обеспечивает тягу. Недостаток — статичность лопастей без ветра и невозможность работы в результате обледенения. Чаще всего используется в паре с газовым оборудованием.

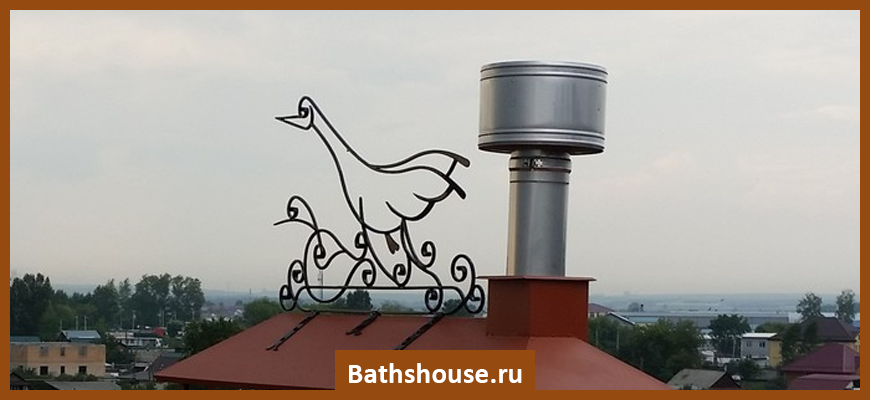

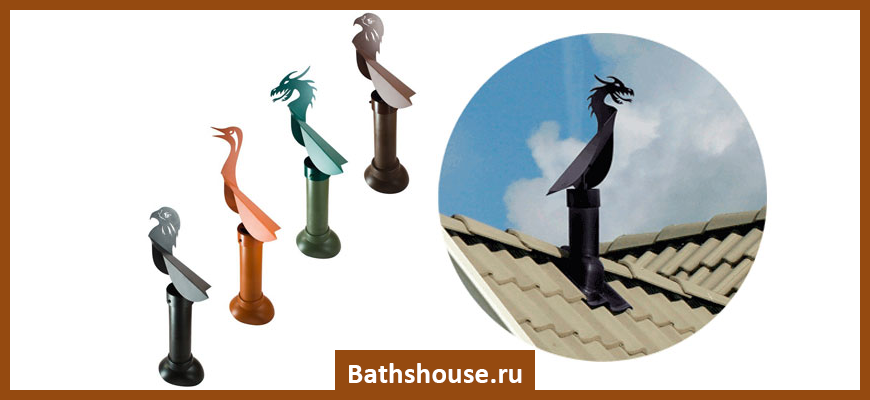

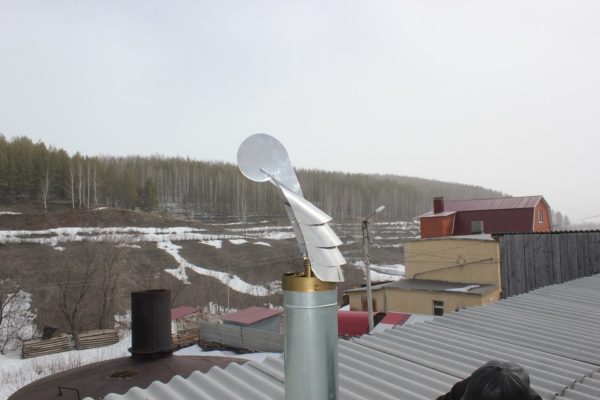

Флюгер

Еще один вариант с вращающимся корпусом, зафиксированным в верхней части отводящей трубы. Конструкция у модели сложная — состоит сразу из нескольких козырьков. Последние рассекают воздушные потоки, многократно усиливая скорость движения газовых масс.

Самостоятельное изготовление

Итак, чтобы своими руками сделать дефлектор цаги необходимо заранее произвести его расчет. Для этого следует знать некоторые технические характеристики, которыми могут обладать подобные устройства:

Форма дефлектора;
Материал изготовления;
Размеры дефлектора;
Его тип.

Поскольку с типом мы определились – это устройство цаги, описанной выше конструкции, остается определиться со всеми остальными параметрами будущего дефлектора, сделанного своими руками.

Итак, начинается расчет с установления нужной формы. Здесь все просто. Форма дефлектора напрямую зависит от формы той трубы, на которую его изготавливают. Дальше определяемся с материалом. Тут тоже все должно быть понятно, так как оптимальные материалы для работы своими руками были предложены выше.

Следующим шагом необходимо определить размеры дефлектора. Они, как и форма, напрямую зависят от размеров дымохода или трубы вентиляционной системы.

Чтобы упростить расчет, из таблицы можно взять все нужные размеры:

Дефлектор вентиляционный круглый 280 мм

Розничная цена: 2526 . 00 руб./шт.

На сайте представлена «Розничная цена» Индивидуально при запросе – предоставим лучшую скидку!

Каждому покупателю – предоставляем дополнительную скидку*

Большинство городов России – доставка Бесплатная*

Прямые отгрузки – без третьих лиц*

Гарантируем целостность упаковки и товарный вид*

Нашли дешевле? Снизим цену!

Страна	Россия
Производитель	EuroProd
Диаметр мм	280
Применение	Для вентиляции
Состав	Оцинкованный
Назначение	Общее / Бытовое / Коммерческое / Промышленное / Специальное
Вес	7 кг
Гарантия от производителя, мес	24
Круглый	да

Дефлекторы устанавливают на вытяжных шахтах в системах естественной вентиляции для усиления тяги. Присоединительные размеры дефлекторов соответствуют нормализованному ряду воздуховодов и узлов прохода через перекрытия по серии типовых конструкций.

До диаметра 400 мм — дефлектор имеет ниппельное соединение, свыше 400 мм — соединение на фланцах.

Источник

Делаем дефлектор цаги своими руками

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме: Принцип работы и изготовление вентиляционных дефлекторов

Какую вытяжную технологию выбрать для своего дома

Три основных технологии установки кухонной вытяжки

Комментарии к данной статье

Саня Калюжный,Харьков спасибо,буду делать дефлектор 18.09.2015 в 17:27

KasparSn

Спасибо за приведенные размеры! Дефлектор по этим коэффициентам получился отличный, справляется со своей задачей без нареканий.

05.02.2016 в 15:59

Jordanbowl

Изготовил по вашей табличке картонный дефлектор. Все получилось. Осталось только повторить на листе нержавеющей стали.

13.04.2016 в 11:36

Артур

Сейчас используем дымоход без насадки. Есть ли какие-то данные, насколько увеличится КПД теплового устройства при монтаже дефлектора?

10.05.2016 в 23:33

Gorin

Здравствуйте! Если правильно подобрать размер и тип дефлектора, то КПД теплового агрегата увеличивается примерно на 20%. Но это ведь не единственная польза, так как дефлектор еще служит защитой от попадания атмосферных осадков и мусора внутрь дымоходного канала.

11.05.2016 в 17:35

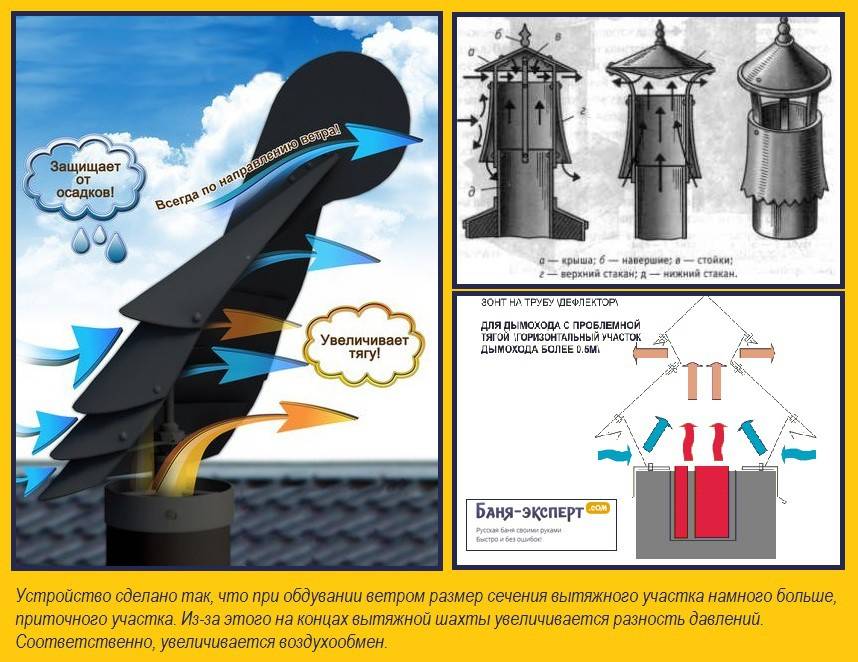

Принцип работы дефлектора

Свое название устройство получило от латинского слова «deflecto», которое означает «отклонять». Именно это и делает аэродинамическая насадка на дымоход — усиливает тягу за счет эффекта Бернулли: чем выше скорость газовых масс при изменении поперечного сечения канала, тем ниже будет статическое давление на этом участке.

Дефлектор устанавливается на самой верхней точке дымохода для создания искусственного препятствия циркулированию воздуха. Сталкиваясь с таким устройством воздушный поток теряет скорость и рассеивается на несколько более мелких потоков. Часто из них поднимается по стенке цилиндра вверх, подхватывая газы, вылетающие из канала дымоотвода. Этим самым приспособление усиливает тягу в системе.

Отсутствие завихрений помогает эффективно отвести все продукты сгорания, исключить образование обратной тяги.

Зачем увеличивать тягу

Увеличение естественной скорости отведения газовых масс в системе отведения позволит ей работать более эффективно и безопасно.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
на пологой кровле устье трубы полагается размещать выше ограждений;
на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
корпус устройства должен хорошо обдуваться независимо от направления ветра;
вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

электрическая дрель;
рожковые ключи;
резьбовые шпильки;
гайки;
хомуты;
две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Что такое дефлектор и зачем он нужен

Обустройство печи и отвод продуктов сгорания — одно из самых сложных мероприятий при строительстве бани

Важно не просто добиться быстрого и равномерного прогрева парной и длительного остывания, но и создать условия для хорошей тяги. Конечно, последняя позволит выводить дымные массы через трубу, но в холодную ветреную погоду они могут подаваться назад в дымоход

Чем опасна обратная тяга? Прежде всего тем, что в помещение, где находятся люди, попадают воздушные массы, содержащие токсичные вещества.

Именно для того, чтобы избежать эффекта обратной тяги и были придуманы дефлекторы дымоходов. В строительстве применяют несколько видов подобных устройств, но все состоят из одинаковых базовых элементов:

внешний цилиндр — ее роль играет обычная труба из асбеста, керамики или металла;
диффузор — крепится к цилиндру сверху при помощи специальных скоб. Другое название такого элемента — верхний стакан;
зонтик — самая верхняя часть конструкции, представляет собой колпак в виде конуса. Несет защитную функцию;
нижний стакан — опирается на крышу. Выступает основой всей конструкции дефлектора.

Различия видов заключаются в некоторых нюансах конструкции. Например, в некоторых устройства в зонтиках предусмотрен обратный конус, который препятствует образованию завихрений. Последний негативно влияет на отвод дымных масс.

Установка дефлектора на дымоход решает сразу несколько важных задач:

защита трубы от влаги и мусора. И речь идет не об обычном бытовом мусоре, который вряд ли в избытке находится на крыше строения. Это листья, снег зимой и большое количество воды летом. Влага губительно сказывается на трубах системы — быстрее образуются сажевые отложения, снижающие силу тяги. Кроме того, в межсезонье на крышах часто вьют гнезда птицы. Такая насадка сможет защитить всю систему от преждевременного выхода из строя;
увеличение КПД дымоотвода на 15-20 %;
минимизация затрат на монтаж дымоотвода;
эффективное искрогашение — немаловажная задача, обеспечивающая противопожарную безопасность. Последняя особенно актуальная для бань и крыш, выполненных из не огнеупорных материалов.

Как правило, дефлекторы устанавливаются на дымоходы твердотопливных котлов. Для газового оборудования они не нужны — это определяет СНиП. Исключения составляют ситуации, когда дымоотводящая система газовых котлов дополняется турбодефлектором. При этом температура выходящих газовых масс не должна превышать показатель в 500 градусов Цельсия. И даже в этом случае для соблюдения мер безопасности при установке выбирают насадки из высокотемпературных материалов.

Какой дефлектор лучше: самодельный или покупной

Всегда хочется сэкономить и собрать насадку для системы дымоотведения своими руками. Процесс несложный, все материалы можно найти в специализированном магазине. Такой конструкции вполне по силам обеспечить эффективное отведение газов, мощную тягу. Промышленные изделия могут гарантировать качество, надежное крепление элементов и выполнение поставленных задач. Но вот их стоимость часто расстраивает потребителя. (Читайте статью на тему «Как правильно топить баню — топим русскую баню правильно»)

Однозначного ответа на вопрос — какое изделие для системы дымоотведения лучше — нет. Промышленные модели позволят сэкономить время, большинство из них оснащаются креплениями для фиксации на цилиндре канала дымоотведения. Самодельные дадут возможность сэкономить. Но часто такие изделия собираются с ошибкой в расчетах, да и для крепления необходимо использовать заклёпочник или сварку. Помимо оборудования необходим опыт сварки. Это не всегда возможно обеспечить.

Неэффективная работа дефлектора в результате ошибок в расчетах, некачественного соединения деталей или плохого крепления на канале дымоотвода сведет на нет все усилия по созданию, покупке и установке. (Читайте статью на тему «Искрогаситель для банной печи: принцип работы, монтаж»)

Предназначение

Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.

Дефлектор цаги

Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.

Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.

Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.

Установка дефлектора

Теперь можно приступать к монтажу. Используют два способа:

непосредственно на дымоходную трубу;
на отрезок трубы, которая в дальнейшем надевается на вывод канала.

Отметим, что второй вариант часто оказывается более практичным и менее трудоемким — все сложные работы можно проводить на земле. Кроме того, почти все модели, изготовленные промышленным способом, уже оснащены патрубком, который нужно просто надеть на вывод дымоходного канала, закрепить металлическим хомутом.Монтаж на отрезок трубы (ее d должен быть чуть больше, чем у трубы дымохода):

Разметка под крепление на трубе — на уровне 10-15 см от края. Аналогичные метки необходимо выделить на диффузоре.
Все тщательно проверить, высверлить отверстия на трубе и корпусе диффузора. Совместить детали и проверить совпадение отверстий. При несовпадении придется переделать этот этап. Иначе не получится совместить детали ровно.
В отверстия на трубе и диффузоре вставить крепежные шпильки. Фиксацию проводят гайками с двух сторон

Важно закручивать гайки равномерно. Иначе велик риск деформировать элементы насадки на дымоход.
Поднять конструкцию на крышу, надеть на трубу дымохода, закрепить хомутами

Лучше действовать не в одиночку, а с помощником.

Если монтаж проводится на дымоходную трубу большого диаметра в качестве дополнительного крепежа можно использовать стальные проволочные стяжки.

Размеры дефлектора цаги

№	внутренний диаметр,мм (d)	высота дефлектора, мм (H)	ширина диффузора, мм (D)
1	120	144	240
2	140	168	280
3	200	240	400
4	400	480	800
5	500	600	1000

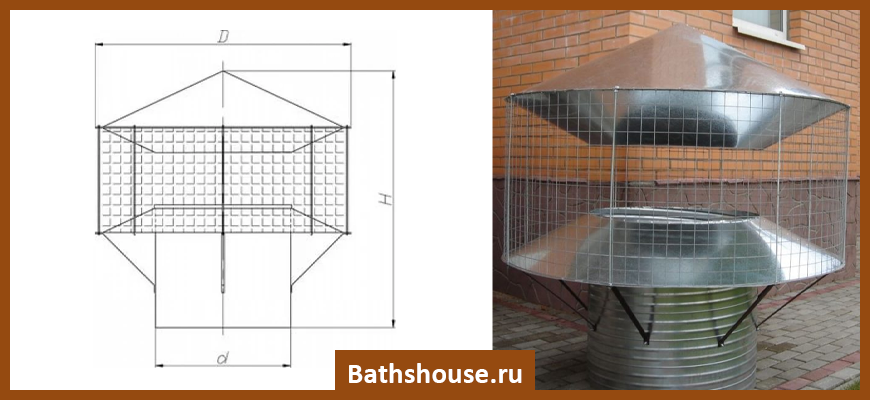

В этой таблице приведены размеры, обозначение которых можно увидеть на следующем изображении: Обозначение размеров дефлектора цаги
