Дефлекторы для дымоходов: применение, виды, принцип работы, сборка своими руками и монтаж + чертежи

Особенности монтажа прибора и полезные советы по правильной установке

Чтобы правильно выполнить расчет дефлектора, нужно замерить диаметр вытяжного ствола. Если же присутствует прямоугольная вытяжная шахта, следует подобрать прибор круглого сечения, значение которого эквивалентно размеру канала. То есть нужно рассчитать поперечное сечение прямоугольника и взять круг, имеющий аналогичную площадь. Необходимо также помнить, что в таком случае для монтажа потребуется дополнительно применить адаптер.

Что касается установки дефлектора, здесь ориентируются на нормы СНИПа, регулирующие правила монтажа

Итак, в первую очередь нужно уделить внимание высоте вентиляционной трубы и колпака, которая определяется в зависимости от расположения на кровле:

Высота 50 см, в случае если воздуховод располагается ближе, чем на 1,5 метра от края кровли.
На одном уровне с коньком или немного выше, когда расстояние от парапета до вентиляционной шахты варьируется от 1,5 до 3 метров.
В случае если труба удалена более чем на 3 метра, высота подбирается таким образом, чтобы верхушка дефлектора не была ниже линии отклонения, проведенной от конька вниз к краю кровли под углом 10°.

Важно! Если здание отличается плоской крышей, прибор устанавливается на высоте не ниже 50 см

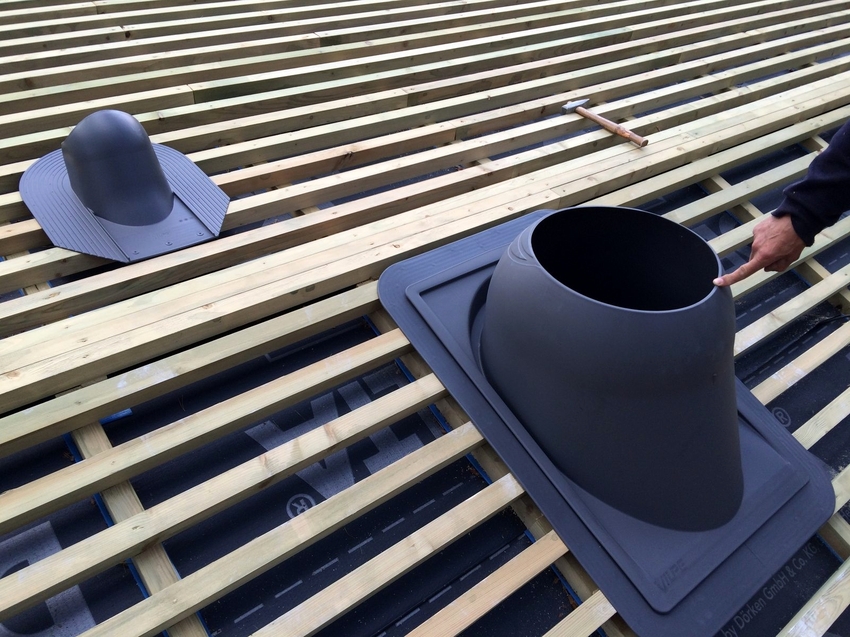

Оптимально, когда установка дефлектора производится еще на этапе монтажа кровли

Дополнительные моменты, которые нужно учитывать при монтаже:

Нельзя крепить дефлектор в зоне, закрытой аэродинамической тенью других построек.
Устройство должно монтироваться там, где присутствует свободный обдув. Лучше всего, когда колпак – это высшая точка кровли.

При организации системы вентиляции не нужно забывать также о том, как правильно устанавливать вентиляционную решетку – вверх или вниз

Большинство мастеров акцентируют внимание на том, что воздух при наличии принудительной вентиляции так или иначе попадет в шахту, поэтому при установке лучше ориентироваться на то, как будет выглядеть стена после монтажа и будут ли щели решетки бросаться в глаза

Как повысить эффективность вентиляции квартиры

Виды вентиляции на крыше

Для того чтобы вентиляция воздуха в квартире зимой работала эффективно можно усилить ее, использовав несколько способов.

Постоянно выполнять проветривание вручную, то есть приоткрывать форточки на определенный период времени, обеспечивая необходимый приток воздуха. Идеальный вариант, это проводить проветривание в течение 20 минут, каждые 3 часа. Но учитывая тот факт, что есть работа и другие дела, придерживаться данной схемы иногда просо невозможно.
Тогда следует рассмотреть вопрос о проветривании с использованием специальных автоматических устройств. Они устанавливаются на окна или форточки и открывают и закрывают их, следуя установленным настройкам. Такие приборы называют автоматическими системами проветривания.
Для необходимой циркуляции воздуха в помещении можно использовать систему, в которой постоянно осуществляется подача свежего воздуха. Это выполняется за счет специальных приточных клапанов, которые обычно встраивают в стену. В основном его устанавливают около радиатора отопления. Снаружи устанавливается решетка, а с внутренней стороны монтируется клапан. Иногда его оснащают шумоподавителем и фильтром.
Использование механического устройства для принудительной подачи свежего воздуха в помещение. Такое устройство представляет собой приточный клапан с вмонтированным в него вентилятором.

Многоквартирный дом зимой

Естественно для каждого владельца квартиры рано или поздно возникает вопрос о том, как сделать вентиляцию в квартире зимой или улучшить существующую с использованием современных технологий и устройств.

Виды дефлекторов для дымохода

Современный рынок предлагает самые разные модели дефлекторов — от простых до тех, которые не просто выполняют свою основную задачу, но и выступают в качестве декоративного элемента крыши. Можно выделить основные виды, наиболее эффективные и востребованные среди потребителей.

ЦАГИ

Свое необычное название устройство получило по названию разработчика — Аэродинамического Института. Основные элементы:

трубный элемент;
экранирующий цилиндр — оснащается внутренней пластинчатой вставкой уменьшенного диаметра. Последняя не дает попадать внутрь снегу, дождю и грязи;
диффузор;
кольцевой элемент;
зонт.

Основное преимущество ЦАГИ — удобно расположенный зонт, позволяющий избежать ветрового запирания устья дымохода при возникновении существенных ветровых нагрузок. Конструкция быстро разделяет потоки после столкновения, обеспечивая отличные показатели отвода.

Недостатком можно назвать сложность производства ЦАГИ. Рекомендуется приобретать такой дефлектор в специализированном магазине, а не собирать самостоятельно.

Дефлектор Григоровича

Простая, но эффективная конструкция, которую реально сделать собственными руками. Основные элементы:

два цилиндра — верхний и нижний;
патрубки;
конус;
монтажные кронштейны.

Установка на трубу проводится с помощью клиновидной насадки. Интересно, что модель Григоровича по факту является упрощённым и усовершенствованным вариантом ЦАГИ. Подходит такая отводящая насадка для участков, на которых преобладают низкие ветра. Преимущество модели — обеспечение отличной тяги даже в безветренную погоду.

В качестве недостатка можно выделить достаточно высокое положение зонта по отношению к диффузору. Такая конфигурация приводит к попаданию дымных масс с боков внутрь.

Круглый Волпер

Это модель дефлектора, практически идентичная ЦАГИ. Основное отличие — небольшой козырек над диффузором. Последний необходим для эффективной защиты устройства от осадков и мусора. Этот вариант чаще всего используется для монтажа на банных дымоходах.

Тарельчатый Astato

Простейшая конструкция открытого типа из оцинковки или нержавейки. Основное преимущество — обеспечение отличной тяги при любом направлении ветра. Особенность конструктива — все элементы при сборке формируют защитный козырек, снизу которого расположен колпак. Последний направлен внутрь дымоходной трубы. При попадании воздуха в дефлектор создается разреженный канал. Это значит, что тарельчатая модель может усилить показатели тяги в два раза.

Н-образный

Непривычный внешний вид такой насадки часто привлекает внимание. Для создания Н-образной модели используется несколько трубных отрезков, которые способны выдержать максимальные ветровые нагрузки

Как понятно из названия — все элементы монтируются в виде буквы Н. А горизонтальный патрубок просто исключает попадание загрязнений и осадков в систему. Вертикальные же патрубки обеспечивают эффективный отвод газовых масс. При этом отведение ведется сразу в двух направлениях.

Вращающийся

Вращение устройства происходит в одну сторону под воздействием движущегося воздуха. Конечно, такой турбодефлектор эффективно защищает систему от осадков, мусора и обеспечивает тягу. Недостаток — статичность лопастей без ветра и невозможность работы в результате обледенения. Чаще всего используется в паре с газовым оборудованием.

Флюгер

Еще один вариант с вращающимся корпусом, зафиксированным в верхней части отводящей трубы. Конструкция у модели сложная — состоит сразу из нескольких козырьков. Последние рассекают воздушные потоки, многократно усиливая скорость движения газовых масс.

Как рассчитать мощность и количество дефлекторов?

Итак, то, что без свежего воздуха в жилом помещении никак, и какие для этого есть пути решения, вы уже поняли

И то, что ваш дом или квартира будет понемногу проветриваться – уже хорошо, но важно создать действительно качественный микроклимат. Причем для каждого помещения – свои требования

Давайте рассмотрим такой расчет на примере турбодефлектора:

Количество вентиляционных дефлекторов высчитывают по специальной формуле:

Вентилируемый объем комнаты равен кратности воздуха воздухообмена в час умноженный на объем помещения.
Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора.

По всем правилам воздухообмен в любом помещении должен происходить в три цикла за один час.

А какой дефлектор для вентиляционной трубы решили устанавливать вы?

Источник

Оптимальные параметры микроклимата на рабочем месте

Чтобы рабочие условия были комфортными, нужно обеспечить правильное сочетание температуры, влажности воздуха и скорости воздушных потоков на рабочем месте.

Оптимальными метеоусловиями считаются: температура +20°С, влажность воздуха 40-60%, скорость воздуха 0,1-0,5 м/с, давление воздуха — 760 мм ртутного столба.

Замеры микроклимата производят на постоянном рабочем месте. Оптимальные параметры выведены для рабочей зоны, в которой сотрудник находится более 50% своего рабочего времени или более 2 часов непрерывно.

Также значения оптимальных параметров зависят и от времени года и от тяжести работ.

Оптимальные микроклиматические показатели выведены по тому, при каких условиях лучше всего функционирует организм человека. Такой микроклимат обеспечивает комфорт в течение всего 8-часового рабочего дня, при минимальном напряжении организма (когда нет ощущения холода или жары, нет потребности согреться, или охладиться, нет ощущения духоты или «сауны»).

Как устроен процесс воздухообмена?

Основное назначение гравитационного варианта устройства воздухообмена: поддержание необходимого микроклимата. Кроме насыщения пространства свежим воздухом, она еще и выполняет удаление отработанного воздуха, продуктов горения газа, различных запахов.

Эффективность работы системы естественной вентиляции, устроенной в загородном доме или на даче, обусловлена разницей атмосферного давления внутри и снаружи дома, которое также зависит от температуры, влажности воздуха и силы ветра.

Естественная вентиляция должна обеспечивать равномерную поставку, движение внутри и отвод воздушных потоков, независимо от этажности дома

Естественный воздухообмен работает следующим образом:

Воздух с улицы попадает в дом через открытые фрамуги, неплотно прилегающие друг к дружке элементы оконных и дверных конструкций. Потоки воздуха устремляются внутрь в ходе проветривания через приоткрытые пластиковые окна или через вентиляционные приточные клапаны.
Перемещение воздуха от одного помещения к другому и внутри него происходит самопроизвольно. Чтобы у потока не было препятствий между полом и дверьми оставляют зазоры. Их функцию с успехом выполняют переточные решетки, устанавливаемые в стены.
Отработанный воздух покидает дом через вытяжные вентиляционные каналы. Находятся они в помещениях с нестабильной влажностью/температурой – в кухнях, раздельных и совмещенных санузлах.

С вытяжными компонентами отлично знакомы все городские жители. Это каналы, соединенные с общественной вентиляционной шахтой. Их закрывают решетками, которые требуется периодически чистить.

В обустройстве частного дома организация естественной вытяжки может существенно различаться. К примеру, это может быть отдушина в верхней части стены, вытяжная труба или отверстие в потолке с выходом в вентиляционный канал на чердак, а оттуда на улицу.

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

Электродрель со сверлами.
Набор рожковых ключей.
Шпильки резьбовые.
Гайки.
Соединительные хомуты.
Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

Разработка чертежа и самостоятельное изготовление дефлектора

Если вы не боитесь физической работы и знакомы с основами проектирования – сделать дефлектор самостоятельно не составит труда. Начинайте работы с чертежа

На этом этапе важно знать высоту вентиляционной трубы и отталкиваться от нее. Все необходимые размеры можно найти в таблице

Внутренний диаметр, мм	120	140	200	400	500
Высота устройства, мм	144	168	240	480	600
Ширина диффузора, мм	240	280	400	800	1000

Закончив расчеты и проверьте их правильность. Для этого возьмите лист плотного картона, вырежьте все детали и попробуйте собрать макет турбодефлектора для вентиляции. Если все получилось, то можно приступать к основной работе.

Используя в качестве лекала вырезанные из картона элементы перенесите размеры на лист жести.
Ножницами по металлу вырежьте детали будущего дефлектора.
Пассатижами подогните края заготовок и простучите их киянкой.
Соберите конус – это будет корпус диффузора, скрепите края заклепками.
Сделайте отверстия по краям под болты, соедините ими конус и цилиндр.
Соберите нижний цилиндр и скрепите с уже готовыми элементами.
Прикрепите соединительные планки к готовому дефлектору и с их помощью закрепите устройство на вентиляционной трубе.

Если ваша вентиляционная система имеет множество поворотов, то лучше не рисковать и купить готовый вытяжной дефлектор. В этом случае вы можете быть уверены в отличном КПД и не бояться за возможные нарушения в работе.

Европейские и американские нормы воздухообмена

На некоторых объектах возникает курьезная ситуация, когда заказчик ради улучшения вентиляции просит провести расчёт вентиляции, используя европейские и американские нормы воздухообмена. На самом деле российские требования жёстче зарубежных. Нормы воздухообмена некоторых стран предписывают подавать гораздо меньше свежего воздуха на одного человека — вплоть до 15 м3/ч, что в 4 раза ниже российских требований, и соответствует заметно менее комфортным параметрам микроклимата.

Кроме того, встречаются случаи бездумного перевода на русский язык европейских и американских норм по строительству и устройству инженерных систем с последующим возведением их в ранг российских государственных стандартов. Безусловно, у зарубежных коллег есть чему поучиться, и имеет смысл перенять некоторый опыт. Но копирование норм без оглядки на климатические особенности нашей страны, разницу в архитектуре и другие факторы несёт в себе больше риска, чем пользы.

Работа дефлектора

Понять, что такое дефлектор в вентиляции, поможет описание его работы. Функциональность устройства простая, основана на отражении воздушного потока от диффузионной плоскости. При столкновении воздушной массы с нею происходит дробление воздушного столба. Возникает зона разрежения, эффективность тяги увеличивается. Дефлектор для вентиляции – это не только «палочка-выручалочка» в условиях недостаточной для воздухообмена тяги. Он является обязательным элементом вентиляции в любом случае. Основное свойство – повышение реальной эффективности вентиляции. Этот показатель может достигать порядка 20%. Стандартная нумерация дефлекторов (дм) от 3 до 10 содержит информацию, для какого наружного диаметра вентиляционной шахты они предназначены. Оптимальной считается высота установки выше конька дома на 1,5-2,0 м.

Принцип работы дефлектора вытяжной вентиляции заключается в создании зоны пониженного давления для повышения тяги. Чем интенсивнее движется воздух в потоке с меняющимся сечением, тем больше возникает перепад давления и эффект разряжения воздуха. Сила ветра, воздействующего на трубу, создает поблизости оголовка относительное разряжение.

Воздушный поток встречает на пути преграду в виде наружной поверхности дефлектора, обтекает ее. Воздух в вентсистему проникает через специальные щели верхнего цилиндра. Создается разрежение воздуха. Это ориентирует движение воздушного столба вверх, увеличивая тягу. Дефлектор вентиляции работает с оптимальной эффективностью на вентиляционной магистрали с продолжительными горизонтальными пролетами и с изгибами.

При его отсутствии на вентиляционной трубе возрастает вероятность уменьшения внутреннего сечения отвода из-за оседающего и скапливающегося на стенках жира и прилипающей к ним пыли, мусора.

Причины дымления

Принцип работы дефлектора как газоотводящей конструкции

Дымление печи чаще всего объясняется так называемым “опрокидыванием тяги”, происходящим из-за долгого простоя отопительной установки. Это приводит к остыванию внутренних пространств и снижению градиента давлений. В результате поток воздуха в трубе меняет свое направление и устремляется не наружу, а в сторону источника тепла.

Указанное явление никак не связано с температурой снаружи и может проявиться в жаркую погоду и в морозы. Для устранения эффекта обратной тяги в дымоходе потребуется повысить температуру в отводной трубе. Один из способов, которыми удается этого добиться – установка качественного дефлектора для дымохода.

Какой дефлектор выбрать

Если есть желание установить простой дефлектор, как усилитель тяги и при этом не тратить время на дополнительное обслуживание и сложный подбор изделия, то мы рекомендуем приобрести простое устройство ЦАГИ. Кроме того, данное изделие легко воспроизвести своими руками с минимальными тратами на материал.

Важно! Размер основания дефлектора – насадки выбирается строго по диаметру край воздуховода. Если к кровле выведен воздуховод квадратного сечения, то окружность основания дефлектора должна вставляться в квадрат сечения по внутренним углам

Размер насадки выбирайте по диаметру вытяжного ствола. Для установки используется соответствующий адаптер.

Побор дефлекторов альтернативных конструкций:

Если в воздуховоде отсутствует тяга или условия климата не позволяют ее развить, то лучше смонтировать флюгерное устройство.
При выборе не следует отдавать предпочтение дешевым моделям. Их дешевизна объясняется применением втулок или открытых подшипников, такие изделия часто замерзают при попадании влаги и нуждаются в периодической смазке. Рекомендуется покупка турбодефлектора с подшипником закрытого типа.
Если условия климата не сопровождаются сильными и постоянными ветрами, то лучше подобрать устройства с усилением, то есть дефлекторы с электросервоприводом кулера.

Различия моделей

Обнаруженные проблемы с неэффективно работающей вентиляцией решает дефлектор на трубу вентиляции. Он же защищает вентиляционную систему от эффекта обратной тяги. Существует несколько десятков конструкций дефлекторов для вентиляции. Выполняя одни и те же функции, между собой устройства могут отличаться:

внешним видом;
назначением;
материалом.

Кроме воздухообмена в помещениях, дефлекторы используются в авиационной промышленности и машиностроении. Материалом для их изготовления служит:

керамика;
пластик;
сталь котельная, нержавеющая и оцинкованная;
алюминий;
медь (редко).

Встречаются и комбинированные модели: металл с верхним покрытием из пластика или эмали. Самые простые дефлекторы вполне доступны для самостоятельного изготовления.

Различия по принципу работы:

Принцип работы вентиляционных дефлекторов

Теперь разъясним о дефлекторах более подробно. Дефлектор – это цилиндрический корпус, внутри которого находится подвижная крыльчатка, сам корпус также может быть наделен технической возможностью вращаться, его монтаж осуществляется на вывод дымоходного или воздушного канала на кровле.

Материалом изготовления для дефлектора служит алюминий или оцинковка – листовая сталь с цинковым напылением. Данные металлы характеризуются полной невосприимчивостью к коррозии под воздействием влаги. В редких случаях дефлектор может быть изготовлен из меди. В настоящее время для решения вопроса внешнего оформления дефлекторы могут выполняться из пластика или окрашенных полимеров. Такие конструкции значительно дешевле, но при этом и менее долговечны.

Дефлектор нельзя квалифицировать, как простой зонтик из металла на воздуховодном отводе. Зонтики статичны в любых своих исполнениях, их назначение просто прикрывать отвод от попадания в него атмосферных осадков. Дефлектор в свою очередь, обеспечивает ускорение воздушного потока, а заодно и прикрывает внутреннее сечение от атмосферной влаги.

Большинство моделей современных дефлекторов не нуждаются в электричестве. Механизм работы обеспечен конструкцией устройства, формой исполнительных механизмов, которые используют только кинетическую силу ветрового потока и создают разность давлений. В итоге в воздушном канале создается область разряжения, вытягивающая воздух из помещения, в помещении также возникает зона разряжения, которая заполняется воздух снаружи.

С физической точки зрения, такой процесс называется эффектом Бернулли. Поток воздуха создает зону снижения атмосферного давления, когда воздух огибает препятствие в виде дефлектора, при этом тяга в вентиляционном канале увеличивается. Увеличение тяги происходит при прохождении ветром внутреннего конуса, который смонтирован в корпусе дефлектора.

Важно! Внешняя форма дефлектора подбирается не из дизайнерских соображений. Форма цилиндра продиктована сложными аэродинамическими расчетами и рядом испытаний

Самые распространенные формы 0 прямой и сплюснутый цилиндр выбраны, исходя из идеальных технологических пропорций.

Вентиляция в зимнее время

Часто, в зимнее время, пластиковые окна нарушает тот самый необходимый приток воздуха в помещение, необходимый для правильной циркуляции. Если говорить проще, то воздух с улицы должен поступать точно в таком же объеме, в каком выводится из квартиры через вытяжные отверстия кухни и ванной комнаты. Летом, даже при установленных пластиковых стеклопакетах, этого легко добиться за счет проветривания через открытые окна. Но в зимнее время, согласитесь, при минус 20 град. мало кто будет настежь открывать окна для притока свежего воздуха.

Особенности вентиляции

Таким образом, вырисовывается четкая проблема, особенно в квартирах с пластиковыми окнами:

вентиляция необходима даже в зимний период времени в любой квартире;
эффективность и постоянная циркуляция воздуха в помещении будет зависеть от воздухообмена: от объемов приточного воздуха и объемов воздуха на выходе из помещения;
необходимо позаботиться о создании такой вентиляции, которая не вызывает необходимость открывать окна или форточки для поступления в помещение необходимого количества свежего воздуха.

То есть получается, что первоначально следует сделать так, чтобы приточная вентиляция в квартире зимой соответствовала высоким показателям.

В многоэтажных жилых постройках, особенно возведенных еще в советские времена, вся вентиляция помещения сводится к так называемой естественной циркуляции воздуха. В вытяжки, которые находятся в туалете, ванной и кухне происходит отток отработанного воздуха, а непосредственный приток объема свежего уличного воздуха выполняется за счет щелей в окнах, дверях или открытые форточки. О нормальной вентиляции таким способом можно и не говорить, особенно когда установлены стеклопакеты, и естественная вентиляция, устроенная в квартире просто не может обеспечить нужный эффект.

Как сделать ЦАГИ и турбодефлектор для вентиляции своими руками: чертежи, этапы работ

Турбодефлектор имеет довольно сложную конструкцию, поэтому самостоятельно за изготовление прибора берутся не многие. Если все-таки было решено выполнить именно такую конструкцию, необходимо позаботиться о наличии следующих инструментов и материалов:

листа нержавеющей или оцинкованной стали;
электрической или аккумуляторной дрели;
обычных и ножниц по металлу;
болтов, саморезов, гаек и хомутов;
предметов для оформления чертежа: линейки, карандаша, циркуля, картона и миллиметровки;
сварочного аппарата.

При самостоятельном изготовлении дефлектора ЦАГИ понадобятся: киянка, дрель, тиски и ножницы по металлу

При самостоятельном изготовлении важно правильно выполнить посадочную часть, которая будет соответствовать нужному диаметру трубы. После этого к готовой детали привариваются пластины с расположенной посредине трубкой, куда вставлена динамическая часть прибора

Затем по готовому шаблону формируются лопасти из стали, которые присоединяются к конструкции и образовывают турбодефлектор. Чтобы понять, как проходит процесс выполнения, лучше обратиться к видео, доступным в сети.

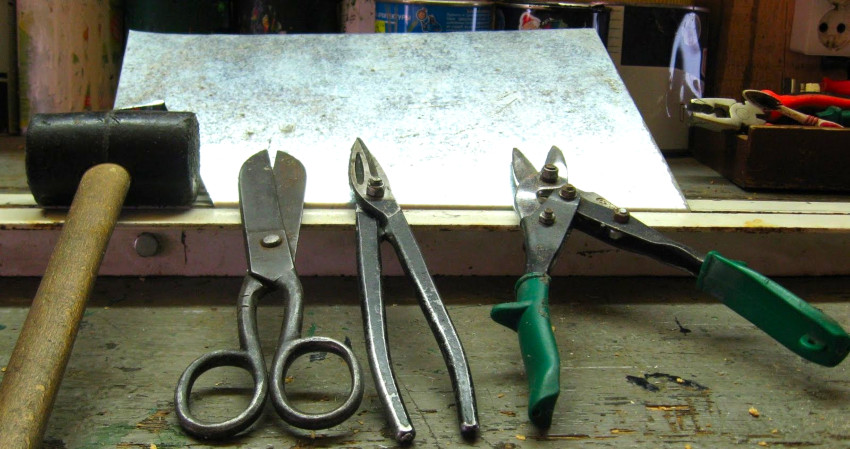

Большинство умельцев предпочитают изготавливать в домашних условиях прибор ЦАГИ, потому как сделать дефлектор довольно просто. Для этого понадобится взять оцинкованную сталь не тоньше 0,5 мм, из которой затем вырезаются нужные детали. Для сбора конструкции используются заклепки, болты и гайки. Для работы потребуются такие инструменты:

молоток или киянка;
дрель;
тиски;
ножницы по металлу;
рулетка и карандаш.

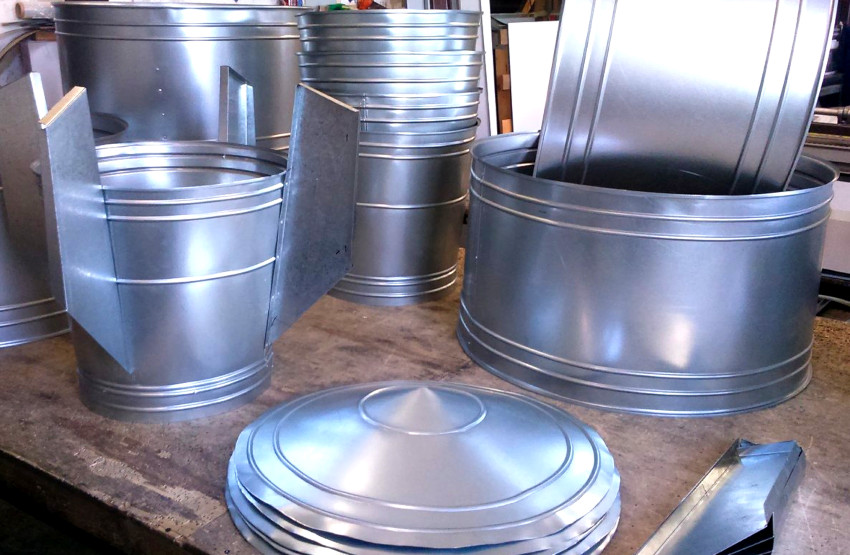

После вырезания из листов жести необходимых деталей, их соединяют между собой с помощью заклепок

Благодаря тому, что в сети доступно большое количество готовых чертежей, ни для кого не составит труда выполнить рисунок диффузора. Главное – правильно определить размер. Наиболее ходовыми параметрами считаются вентиляционные каналы диаметром 10-11 см, особенно в том случае, если вытяжка сделана из пластиковой трубы.

Итак, после того как из листов жести вырезаны необходимые детали, их соединяют между собой посредством заклепок. Затем готовый дефлектор надевается на оголовок, а нижний патрубок стягивается при помощи хомута. Если шахта квадратная, дополнительно изготавливается или приобретается переходник, фланец которого закрепляется к концу трубы.

Правильно спроектированная вентиляция поможет поддерживать в жилье нормальный микроклимат, а установленный на крыше дефлектор обеспечит тягу, которая быстро очистит помещение от отработанного воздуха. Несмотря на то что большая часть моделей приборов не отличается высокой стоимостью, они все равно гарантируют продуктивную вытяжку и сохраняют здоровье жильцов.

Конструкция вентиляционного дефлектора

Конструкция вентиляционного дефлектора состоит из:

двух металлических стаканов;
фиксирующих кронштейнов, для крепления;
приточно – отводящего патрубка (его закрепляют на трубу хомутом).

Наружный стакан к нижней части расширяется, а нижний стакан ровный. Данные стаканы надеваются друг на друга и в верхней части конструкции закрепляют крышку на стойках.

Чтобы избежать попадания, осадков в систему, диаметр данной крышки должен быть больше выходного отверстия.

Отбои монтируют таким образом, чтобы уличный воздух создавал подсос сквозь выемки соседних колец — это ускоряет отвод воздуха из системы вентиляции.

Дефлектор вентиляции устроен так, что при направлении потока воздуха снизу вверх дефлектор плохо срабатывает, то есть идёт отражение потока от крыши и затем этот поток устремляется к газам, которые выходят в верхней части. Чтобы решить этот момент, применяют двухконусные конструкции, они соединены основанием.

Различия моделей

внешним видом;
назначением;
материалом.

Ротационный дефлектор

керамика;
пластик;
сталь котельная, нержавеющая и оцинкованная;
алюминий;
медь (редко).

Различия по принципу работы:

вращающиеся;
неподвижные.

Для чего нужен дефлектор

Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.

Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.

Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.

Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.

Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.

Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).
