Что такое домкрат, для чего нужен и как выбрать

Классификация гидравлических домкратов

Домкрат бутылочного типа

Относительно простой принцип работы подъемных устройств позволяет изготавливать различные модели и типы. Их область применения может быть бытовой, промышленной или коммерческой. Во многом это определяется конструкцией.

Одним из преимуществ домкратов являются небольшие габариты и возможность применять несколько схем подъема грузов

Важно первоначально определиться с основными параметрами, чтобы подобрать оптимальную модель. Также нужно помнить и об условиях эксплуатации – температуре в помещении, максимальной нагрузке на рабочий поршень и т.д

Гидравлический домкрат может быть нескольких видов, но среди множества конструкций можно выделить следующие:

бутылочный. Состоит из вертикального плунжера, который соединен с системой нагнетания рабочей жидкости. Отличается небольшими размерами и надежностью в работе;
телескопический. В качестве рабочего штока применяется телескопический поршень. Он может быть включен в комплектацию бутылочной конструкции. Это позволяет увеличить максимальную высоту подъема груза;
двухштоковый. Отличается наличием второго поршня, который позволяет увеличить максимальную грузоподъемность;
подкатные. Применяются для поднятия грузов, которые изначально имеют небольшой клиренс;
специальные модели. Они предназначены для выполнения специальных задач. Могут быть зацепные, ромбовые двухуровневые.

Двухштоковый домкрат можно встретить в комплектации автомастерских, производственных цехов. Помимо подъема грузов они используются для гнутья металлических конструкций. Благодаря плавному ходу происходит процесс контролируемой деформации.

ПОДКАТНЫЕ НОЖНИЧНЫЕ ДОМКРАТЫ

Подъем осуществляется за счет выдвигания поршня из гидроцилиндра, при этом изменяется угол между шарнирно закрепленными рычагами. Иногда имеют два уровня подхвата, что дает возможность приподнимать автомобили с небольшим дорожным просветом на значительную высоту. Могут снабжаться карданной системой управления, клапаном давления и ручкой для переноски. Грузоподъемность таких домкратов обычно составляет от 4 до 7 т. (+) Жесткость конструкции, мобильность, невысокое усилие на приводной рукоятке, небольшая начальная высота, значительная высота подъема. (-) Большой вес, высокая стоимость, возможность работы только на ровном и твердом покрытии.

Воздушные пузырьки и устранение этой неисправности

Что касается эффективности эксплуатации гидравлического подкатного домкрата, то она в большинстве случаев снижается из-за того, что в главном цилиндре скапливаются воздушные пузырьки. Образование пузырей может быть спровоцировано недостаточным количеством жидкости в рабочей полости.

Перед проведением ремонтных работ в таких случаях нужно первым делом открутить пробку в масляном баке и снять перепускной тумблер, после чего можно приступать к прокачке насоса механизма. Это необходимо для того, чтобы пузыри воздуха переместились из полости в сосуд для жидкости. После процедуры прокачки крышку бачка и перепускной клапан закрывают, если все операции были выполнены правильно, функционирование домкрата будет проходить в нормальном режиме.

Закачивание масла в гидравлический подъемник

Опытные специалисты рекомендуют использовать еще один распространенный метод для того, чтобы удалять воздушные пузырьки из домкрата. Для этого запорная игла должна быть откручена не более чем на 2 оборота, а с помощью руки осуществлен подъем плунжера до крайней точки. После поднятия тумблера через определенный промежуток времени он вернется в крайнее нижнее положение. Стоит заметить, что к проведению процедуры зачастую нужно прибегать 2-3 раза, а для того чтобы в рабочей системе подъемника не скапливался воздух, в процессе его использования необходимо контролировать объемы рабочей жидкости. В случае, если масла будет недостаточно, его следует доливать, следя при этом за качеством, а также вовремя менять манжеты для подкатного домкрата.

Устройство, принцип действия, конструкция гидравлического домкрата

Возможности гидравлических домкратов разительно отличаются от возможностей, как механических, так и пневматических собратьев. Основные особенности:

грузоподъемность от 1,5 до 200 тонн (в отдельных случаях – до 1000 тонн);
высокий КПД – приближается к 80%;
небольшое рабочее усилие;
плавность хода;
высокая жесткость конструкции.

К недостаткам большинства гидродомкратов можно отнести изначально большую высоту большинства приборов и необходимость технического обслуживания в процессе эксплуатации.

Устройство и принцип работы гидравлического домкрата мы рассмотрим на примере самого распространенного их типа – бутылочного плунжерного гидравлического домкрата. Они бывают на разную подъемную мощность -3 т, 5т, 10т и.т.д.

Все достаточно просто: в цилиндре находится поршень и либо в отдельном резервуаре, либо в том же цилиндре над поршнем находится гидравлическое масло – рабочая жидкость домкрата.

В действие гидродомкрат приводит плунжер – маленький насос, нагнетающий через перепускной клапан масло в полость под поршнем. За счет разницы диаметров плунжера и цилиндра домкрата минимизируется прилагаемое усилие. Закачанная под поршень жидкость выталкивает его, производя подъем находящегося над ним груза.

Опускание домкрата выполняется путем медленного стравливания гидравлического масла из-под поршня в верхнюю часть цилиндра или в резервуар.

В этом и заключается принцип действия всех гидравлических домкратов.

Другое дело, что не все они снабжены плунжерным насосом, и в роли плунжера может выступать как отдельный ручной прибор, подключаемый к домкрату, так и гидростанция

И теперь самое время более детально рассмотреть разновидности гидродомкратов, места и способы их применения.

Литература

Эта страница в последний раз была отредактирована 30 октября 2019 в 00:15.

Устройство домкрата

Основными деталями механизма, способного поднять-опустить груз, являются: рычаг – перекладина, вращающаяся вокруг оси, плунжер – полый цилиндрический стержень. Клапаны – запорно-регулирующая арматура для пропускания, перекрытия, регулирования потока гидравлического масла.

Хранилище масла, возвратно-поступательный механизм движения внутри цилиндра.

При работе насоса гидравлическая жидкость заполняет основание цилиндра, поднимает деталь цилиндрической формы вверх. В результате груз поднимается. Устройство, предназначенное для поддержания давления на необходимом уровне, состоит из всасывающего, нагнетательного клапанов. Всасывающий не дает возвращаться маслу из цилиндра в резервуар, нагнетательный — покинуть его. Откручивая винт, снижается давление, груз встает на заданное место.

Гидравлическое масло обладает свойством несжатия, что влияет на равномерность поднятия, снижения, закрепления объекта на нужной высоте.

Одновременно, подъемные механизмы имеют малую скорость работы, сложности при хранении, перемещении. Вертикальные, для предотвращения вытекания масла, перевозятся стоя. Требуют регулярного наблюдения за уровнем масла, состоянием сальников, клапанов (отсутствие протечки гидравлического масла).

Гидравлический домкрат в быту используют при всевозможных работах, когда необходимо приподнимать груз. Наиболее частое применение при профилактике, ремонте автомобильной техники. Пункты технического обслуживания в большинстве случаев снабжены подкатными домкратами. Часто используются при строительно-монтажных работах, прокладке газовых, нефтяных трубопроводов, незаменимый помощник при проведении спасательных работ. Универсальный механизм, может использоваться в любых жизненных ситуациях, когда необходимо поднятие груза.

Назначение и принцип действия домкрата

Домкрат предназначен для подъема и удержания опирающегося на него груз, например, автомобиля при выполнении ремонта (замена колеса, амортизатора и т.п.) Принцип работы будет зависеть от типа устройства. Например, в гидравлической модели используется движение штока под действием высокого давления рабочей жидкости.

Независимо от типа домкрата и его грузоподъемности у всех их один принцип работы. Одной стороной домкрат упирается в землю, а другой частью – в поднимаемый груз. Для движения штока (или подъемной площадки) используется разного рода рычаг. Для выполнения конкретной задачи применяется конкретный тип домкратов (учитываются особенности конструкции механизма).

Типы гидравлических домкратов

Если говорить о типах домкратов, то, несомненно, самыми мощными из них являются гидравлические (исходя из особенностей формы, их еще называют гидравлическими домкратами бутылочного типа). Такие модели с легкостью могут работать с объектами весом в 20, 25 и даже 50 тонн. И это еще не предел. Например, домкрат гидравлический ДГ-100, PRO JACK отлично подходит для поднятия грузов в 100 тонн.

В результате, это обуславливает сферу их использования: гидравлические домкраты разных видов широко применяют во время ремонта грузовых авто и остальной тяжелой техники.

Состоит подобное оборудование из таких основных элементов, как корпус, выдвигаемый поршень (плунжера) и рабочая жидкость. Схема гидравлического домкрата бутылочного типа выглядит так:

При этом корпус служит сразу для двух целей: в качестве направляющего цилиндра для плунжера, а также резервуара для масла. В поршне находится винт с подъемной пятой, так что при повороте винта можно увеличить предельную высоту подъема.

Устройство домкрата бутылочного типадомкрата бутылочного типа предполагает, что усилие передается от приводной рукояти через рычаг к насосу. Во время движения вверх жидкость перетекает в полость насоса и выдвигает плунжер (обратно не перетекает благодаря клапанам). Чтобы опустить груз, следует отвернуть запорную иглу, тогда жидкость вернется в резервуар.

Среди основных типов выделяют:

одноплунжерные;
многоплунжерные.

Стоит отметить: Несмотря на свою достаточно большую надежность, такое оборудование – очень прихотливое. Нужно постоянно заливать масло в домкрат бутылочного типа, проверять герметичность сальников. Кроме того, хранить устройство можно исключительно в вертикальном положении. Кроме того, не рекомендуется выполнять ремонт домкрата бутылочного типа своими руками в силу сложности конструкции. Лучше обратиться за помощью к профессиональным специалистам, которые имеют соответствующие сертификаты (ознакомиться с документацией вы можете на сайте).

Из основных достоинств модели выделять:

высокую жесткость конструкции;
хорошие показатели устойчивости;
максимальную грузоподъемность;
небольшие усилия при работе с грузами.

Из недостатков домкрата бутылочного типа выделяют достаточно солидную стоимость и большую начальную высоту подъема.

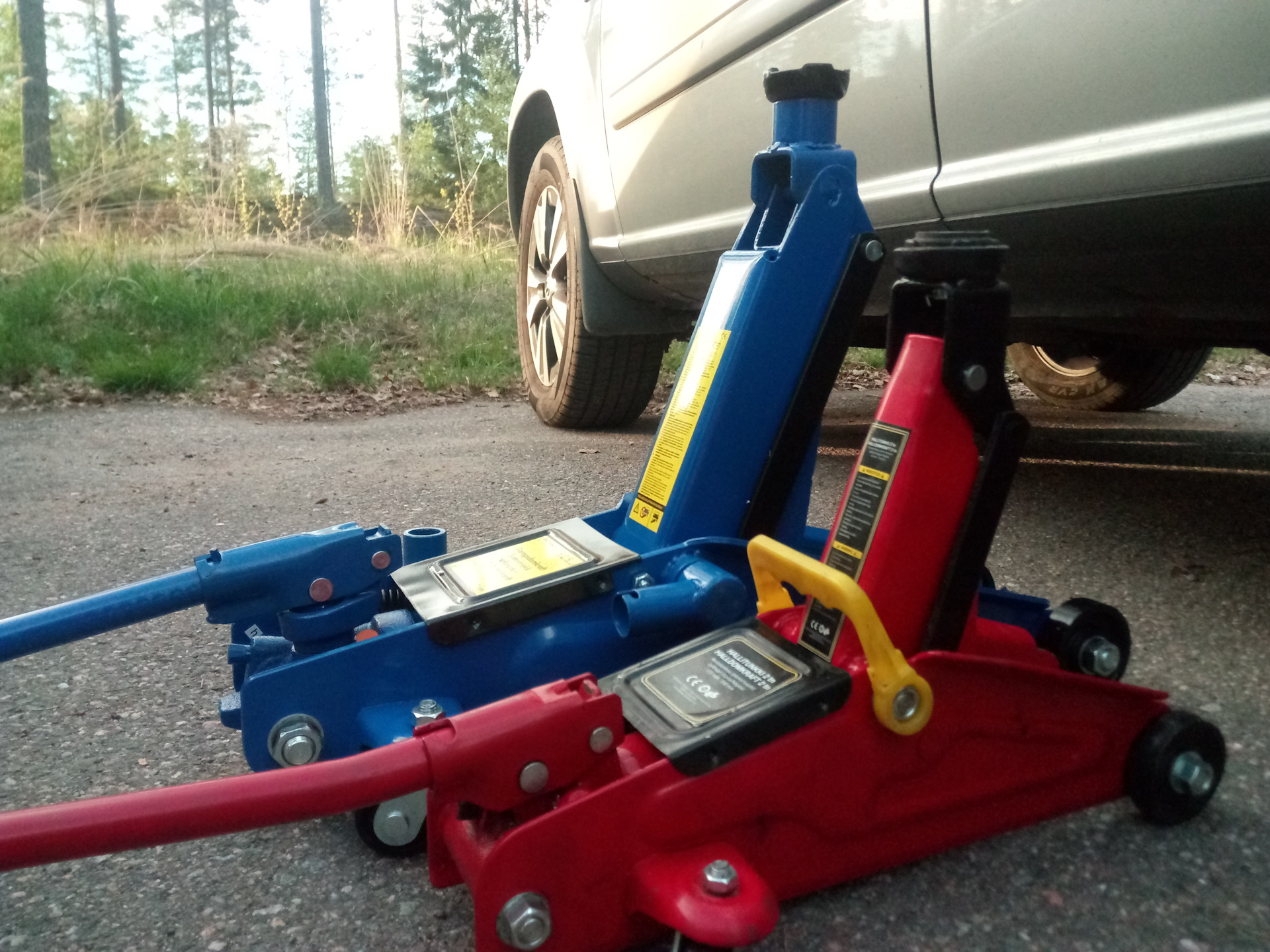

Домкраты подкатные

Такие устройства используются, в основном, в гаражах или автосервисах. Если применять подкатные домкраты прямо на дороге, то высока вероятность поломки оборудования. Они представляют собой измененные гидравлические домкраты (отличаются низким стальным корпусом с небольшими колесиками). Рукоять с подъемной пятой выдвигается поршнем.

Основные плюсы – отличная устойчивость и малая начальная высота. В то же время, работать с таким оборудованием можно исключительно на ровном и твердом покрытии.

Что следует учитывать при выборе гидравлического домкрата

Если вы решились на покупку гидравлического домкрата, следует прежде всего определиться с тем где вы его собираетесь использовать. Будете возить с собой в багажнике, собираетесь использовать его только дома в гараже или же вообще покупаете его в целях промышленного использования, к примеру, собираетесь открывать свой автосервис. Также следует определиться с видом (подкатной или бутылочный) и базовыми параметрами требуемого устройства. Сегодня на рынке существует множество предложений, которые очень разнятся по стоимости, качеству и базовым характеристикам. Что именно лучше сложно однозначно сказать. Здесь каждый должен определиться для себя. Кто-то выбирает более дешёвые варианты от неизвестных производителей. Другие пытаются купить устройство китайской сборки, по принципу «дешёво и сердито», не думая о том, как и сколько времени он проработает

А третьи считают, что при выборе нужно обращать внимание и на бренд. Лучше уж немножко переплатить за известную марку, чем потом сожалеть

Однако есть базовые параметры, которые следует учитывать вне зависимости от того чьей сборки гидравлику вы покупаете.

Грузоподъёмность (какой вес может поднять и выдержать домкрат). Это один из самых важных показателей. Ведь неправильно подобранная грузоподъёмность домкрата сводит на нет все его другие характеристики. При выборе автомобильного домкрата для домашнего использования грузоподъёмность следует брать с учётом веса автомобиля и возможного дополнительного груза, который может находиться в момент поломки в автомобиле. Ведь ситуации с поломкой машины в дороге предусмотреть невозможно. И что именно будет в это время у вас в багажнике или салоне тоже. Это может быть и полупустая машина, к примеру, только с запаской в багажнике, а может быть и полностью загруженный автомобиль. Потому наиболее рационально для расчёта грузоподъёмности брать вес автомобиля и накидывать сверху килограмм 300. Намного больше брать тоже не рационально. Это то же самое что купить грузовую машину подъёмностью до 20 тонн, а перевозить только 3.

Правильно подобранный параметр по грузоподъёмности позволит вам, во-первых, не сломать домкрат, а во-вторых, убережёт вас от возможных травм, если вдруг вы будете под машиной, а тот не выдержит. Да и повредить автомобиль при правильно подобранной грузоподъёмности и использовании домкрата согласно инструкции нет возможности.

Высота подхвата. Этот параметр обозначает с какой именно минимальной высоты домкрат может начинать подъем. Этот параметр крайне важен если у вас авто с низкой посадкой. Ведь вновь приобретённый домкрат может под ним просто не поместиться. Потому речи о поднятии быть просто не может. Наиболее низкий подхват имеет подкатной домкрат, от 6–9 см. Потому если у вашего авто клиренс занижен, то лучше брать именно его.
Высота подъёма. Показатель, который характеризует максимально возможную высоту поднятия машины. Если надо поднять машину исключительно для замены колеса или же рулевой рейки достаточно будет поднятия на высоту до 0,5 м.
Максимальный рабочий ход. Этот показатель напрямую связан с двумя предыдущими, обозначает разницу между минимальной и максимальной высотой.
Параметры опорной площадки. Она должна достаточно массивной и устойчивой. При принятии на себя веса автомобиля она не должна вдавливаться в землю и скользить.
Устойчивость домкрата также очень важна. Зависит от опорной площадки. Автомобиль и домкрат не должен скользить во время работы или от ветра даже при не совсем верной его установке. К примеру, когда машина находиться на склоне и домкрат будет немного под углом.
Универсальность — это возможность использования на разных машинах.
Вес и мобильность домкрата. Учитывая, что использовать автомобильный домкрат часто приходиться не только в условиях гаража, а и в дороге, он должен быть достаточно лёгким и мобильным, чтобы вы могли самостоятельно с ним справиться.
Цена. Стоимость может достаточно сильно варьироваться в зависимости от вида, производителя и основных параметров

Выбирая автомобильный домкрат, стоит обратить внимание на модели от известных производителей в средней ценовой категории, это обеспечит вам покупку надёжного и качественного устройства. Заниженная же цена зачастую говорит о низком качестве подъёмника.

Детально изучив виды и базовые параметры гидравлических домкратов, вы сможете сделать правильный выбор, о котором в будущем не придётся сожалеть.

Ремонт агрегата

При утечке масла рекомендуется найти поврежденное место на корпусе, произвести его герметизацию и залить свежую порцию отфильтрованного масла. Все мероприятия, связанные с восстановлением рабочего состояния узлов, должны производиться в соответствии с инструкцией изготовителя.

Если ручной механизм отказывается поднимать груз, причиной могут стать недостаточный объем жидкости, избыток воздуха в цилиндре, частицы ржавчины, деформация штока.

Для этого необходимо открутить винты крышки цилиндра, удалить сливной клапан и поршень, очистить внутреннюю часть цилиндра от грязи, зачистить стравливающий клапан, проверить плотность прилегания шарика к отверстию под клапаном. Старым отработанным маслом пользоваться запрещено. Его необходимо слить методом прокачки рычага. Проводится промывка механизмов керосином. После этого заменяются прокладки и манжеты, заливается свежая рабочая жидкость.

После сборки и заправки агрегата необходимо произвести испытание гидравлической системы под нагрузкой на предмет обнаружения протечки и наличия в системе воздушной пробки. Выпустить воздух можно через сливной клапан. Процедура прокачки и обслуживание агрегата отличается простотой. Владелец приспособления может самостоятельно справиться с ремонтом грузоподъемного устройства, починить рычаг и в домашних условиях, залить масло в гидравлическую систему.

В отличие от подъемника, собранного в бытовых условиях, заводской домкрат обладает высокой мощностью и КПД до 80%, простотой эксплуатации, способен выдерживать рабочие нагрузки до 200 тонн. Гидравлический прибор, устроенный из подручных средств, будет стоить дешевле, но делать его должен специалист, разбирающийся в гидравлике.

Originally posted 2018-04-06 09:26:10.

Конструкция гидравлического домкрата

Вот теперь можно поговорить и про конструкцию гидравлического домкрата. Здесь используется всего три рабочих элемента. Это жидкость, которая толкает поршень. Чаще всего в качестве нее выступает масло. Не обойтись здесь и без надежного корпуса.

Устройство и работа домкрата

При этом он может быть как коротким, так и длинным. Все зависит от конкретного предназначения оборудования. Этот элемент конструкции является своеобразным цилиндром, в котором ходит рабочий элемент. Он называется поршень. Винт с подъемной пятой можно вворачивать в плунжер. Это позволяет изменять предельную величину подъема. Гидравлический домкрат данного типа может приводиться в действие с помощью руки, ноги или работать в автоматическом режиме. В большинстве устройств предусмотрены клапаны безопасности, которые не позволяют рабочему органу совершать обратный ход.

Выдвижной цилиндр и подъемный механизм поднимают специальную площадку вверх. Спускать его также можно в ручном режиме. Делается это с помощью поворота ручки. Некоторые модели дополняются специальными колесами, которые делают их мобильными. Такие устройства чаще всего используются именно при ремонтных работах с небольшими легковыми автомобилями. Есть удлиненные модели, которые могут поднимать на достаточно большую высоту даже автобусы.

Преимущества и недостатки гидравлических домкратов

Это одно из самых неприхотливых устройств. При своей высокой мощности подъема они могут использоваться практически в любых, даже экстремальных, условиях. Здесь используется несжимаемая жидкость в качестве рабочего элемента. Это позволяет не только плавно поднимать любое устройство, установленное на домкрат, но и опускать его без особых проблем и рывков. Они имеют высокую грузоподъемность при достаточно высоком коэффициенте полезного действия. У некоторых моделей он может достигать 80%.

Есть и минусы у подобных, казалось бы, универсальных устройств. Если автомобиль сильно занижен, то конструктивные особенности таких приспособлений не позволят подсунуть их под него. Они имеют достаточно высокую начальную высоту подъема. Высота опускания тоже не может регулироваться достаточно четко. Это связано с тем, что она может напрямую зависеть от регулировки устройства. Не всегда удается сохранить в рабочем состоянии все механизмы. Следует регулярно проверять уровень масла в устройстве, а также клапаны и сальники на наличие протечек. Если таковые имеют место, то их немедленно нужно устранять.

В противном случае устройство становится опасным для жизни и здоровья человека. Ввиду конструктивных особенность хранить и перевозить с места на место такие устройства нужно исключительно в вертикальном положении. Только так можно сохранить их работоспособность на долгие годы. Это делается для того, чтобы полностью исключить утечку жидкости.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

Одноштоковый бутылочный, самый распространенный вид Рис 2.
Двухштоковый бутылочный Рис 3.

Рис 2. Домкрат одноштоковый

Рис 3. Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

Ручной, приводится в действие давлением пользователя на рычаг
Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него

Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.
