Дефлектор на дымоход: устройство, виды и правила установки

Принцип работы и устройство

В основе работы лежит закон Бернулли верный для жидкостей и для газов. При движении газов в канале с уменьшающимся поперечным сечением их скорость возрастает, а давление, оказываемое на границы канала, снижается, возникает разряжение. Если есть связь между окружающим пространством и зоной разряжения, то быстрый поток увлекает за собой, вещество извне.

Дефлектор – это устройство, которое обеспечивает обтекание воздухом или прохождение его через сужающийся канал, при котором появляется зона разреженности непосредственно возле устья дымохода. В область разряженного газа начинают всасываться газы, выходящие из дымохода. В результате ветер, который мог бы вызвать подавление тяги, наоборот начинает ее увеличивать.

Можно добиться 20% прироста тяги даже с самым простым по конструкции дефлектором. Для печей и котлов на твердом топливе это означает лучшее прогорание угля, дров или брикетов, лучшую отдачу теплоты и в результате повышенное КПД установки. Устраняются проблемы, связанные с затуханием пламени или возвратом отработанных газов внутрь помещения.

Устройство дополнительно препятствует попаданию мусора, снега и дождя в канал. Частично это обусловлено наличием корпуса дефлектора, частично тем, что поддерживаемая тяга противодействует засорению.

Виды

Конструкция никак не регламентируется. Любая конструкция, которая не вызывает дополнительного сопротивления и создает разряжение в устье дымохода, повышает тягу оправдывает свою эксплуатацию. Существует несколько типов дефлекторов, которые получили распространение за счет своей практичности и надежности:

Дефлектор ЦАГИ
Тарельчатый дефлектор, Astato
Круглый «Волпер»
Дефлектор Григоровича
Н-образный дефлектор

Каждый из перечисленных типов отлично справляется с поставленными задачами. Отличиями являются габаритные размеры и восприимчивость к ветру различных направлений. Недостаток практически всех видов – в отсутствии ветра они сами оказывают сопротивление тяге.

Подобным образом действуют еще несколько устройств: турбовинтовой оголовок (вращающийся дефлектор) и флюгер с экраном.

Изготавливается дефлектор из оцинкованной стали, меди и нержавейки. Главное требование – это высокая стойкость к коррозии, ведь устройство будет устанавливаться на дымоход, где проводить ремонтные работы будет чрезвычайно сложно, особенно при работающем котле отопления или печи.

Для вентиляционных каналов, где исключены высокие температуры, могут использоваться полимерные материалы, или полимерные покрытия для металлических конструкций.

Предназначение дефлектора

Установка дефлектора позволяет решать следующие задачи.

Предохранять трубу дымохода от засорения и попадания влаги. В межсезонный период на ней могут делать гнезда птицы, дымоход забивается снегом, в него попадает большое количество воды во время дождя

Дефлектор полностью исключает появление таких проблем.

Без дефлектора дымоход быстро засоряется и нуждается в чистке

Уменьшать негативное воздействие климатических факторов на показатели тяги дымохода. Как уже упоминалось, погодные условия могут быть настолько неблагоприятными, что становятся причиной появления обратной тяги – очень опасного явления.

При наличии обратной тяги дым и угарный газ идут в помещение, а не в дымоход

Увеличивать КПД дымоходов в пределах 15–20%. За счет этого появляется возможность регулировать их минимальную длину, улучшать внешний вид фасада строения, уменьшать затраты на монтаж элементов.

Дефлектор позволяет минимизировать затраты на монтаж дымохода

Гасить искры. Это дополнительная функция дефлектора, она имеет важное значение во время определения категории пожарной безопасности крыши.

Дефлектор гасит искры, препятствуя случайному возгоранию. Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса

Диффузор изменяет скорость движения продуктов горения в трубе дымохода, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушные потоки и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает эксплуатационные характеристики дефлектора

Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса. Диффузор изменяет скорость движения продуктов горения в трубе дымохода, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушные потоки и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает эксплуатационные характеристики дефлектора.

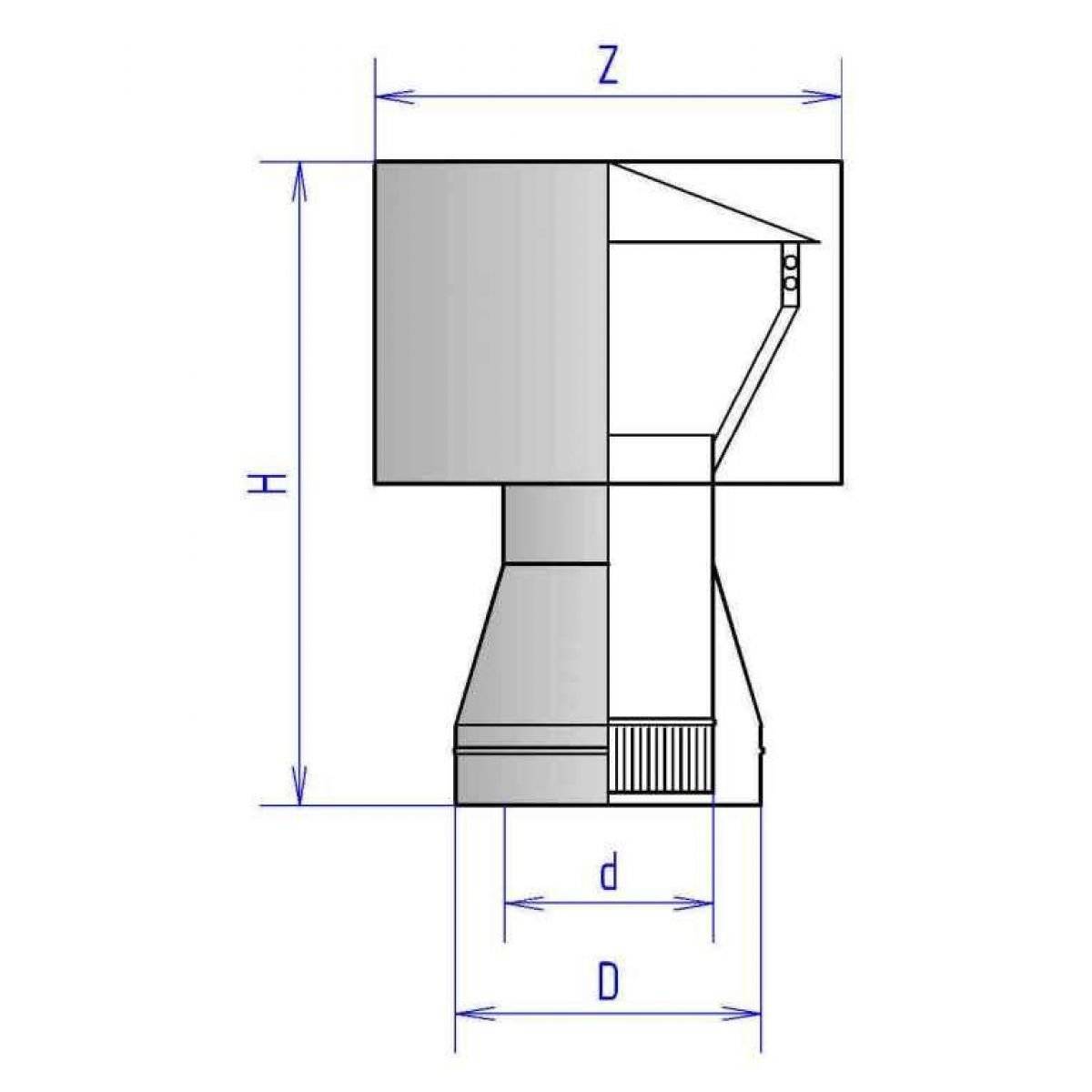

Стандартная конструкция дефлектора

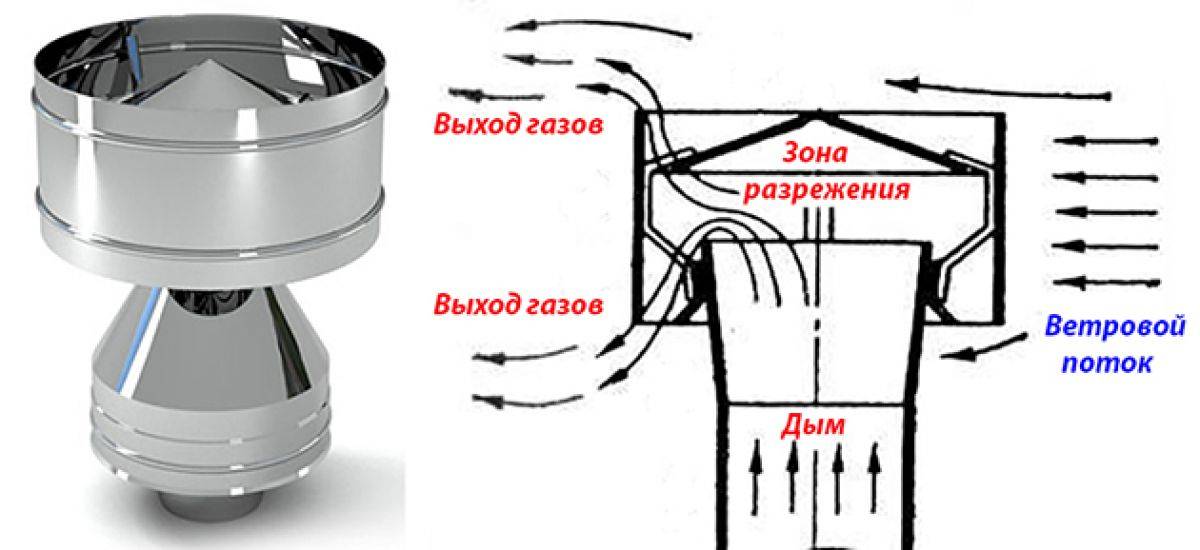

Действие дефлектора объясняется эффектом Бернулли: скорость движения воздушных потоков имеет прямую связь с давлением в канале. Воздух увеличивает скорость движения в суженом диффузоре, за счет этого уменьшается давление в корпусе и увеличивается тяга в дымоходе.

Механизм действия дефлектора основан на эффекте Бернулли

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

ЦАГИ.
Дефлектор Григоровича.
Волпер.
Н-образный.
Флюгер.
Тарельчатый.
Вращающийся.
Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме

В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Расчет тяги

Итак, расчет тяги – это расчет сечения дымовой трубы для газового котла, камина, печи или иного отопительного оборудования. Как рассчитать сечение? Для этого необходимо определить:

объем газа, который будет проходить по дымовой трубе за 1 час;
площадь сечения дымовой трубы;
диаметр сечения.

Расчет объема газа

Для вычисления объема проходящего по дымовому каналу газа используется следующая формула:

V = B x V1 x (1 + T/273) /3600, где

В – масса топлива, сжигаемая за 1 час работы отопительного оборудования;

V1 – поправочный коэффициент, который зависит от вида используемого для обогрева топлива;

Т – температура газа, определенная на выходе из дымовой трубы.

Показатели V1 и Т можно получить из таблицы, имеющейся в ГОСТ 2127 – 47.

Таблица из ГОСТ для определения параметров расчета

Расчет площади сечения

После определения объема газов, проходящих по дымовому каналу, можно подсчитать размер сечения трубы:

S = V/W, где

V – объем, подсчитанный ранее;

W – скорость прохождения газов по дымовому каналу (данная величина постоянная и равна 2 м/с).

Определение диаметра

Следующий шаг – определение непосредственно диаметра дымовой трубы. Для этого используется следующая формула:

D = √4 * S/ π, где

S – площадь сечения дымоотводящего канала;

π – постоянная, равная 3,14.

Пример

Для примера произведем расчет по указанным формулам при следующих параметрах:

в печи, установленной в бане, ежечасно сжигается 10 кг дров;
температура газов на выходе из трубы составляет 130ºС.

Рассчитаем объем газов:

V = 10х10х(1+130/273)/3600 = 0,041 (м³/час)

Определим сечение дымовыводящей трубы:

S = 0,041/02 = 0,0205 (м²)

Найдем наиболее подходящий по заданным параметрам диаметр трубы:

D = √ 4 * 0,0205 / 3,14 = 0,162 (м)

Это означает, что для печи, используемой в примере, достаточно установить дымовую трубу, диаметр которой составляет 165 – 170 мм.

Как произвести расчеты и установить дымоход своими силами, смотрите на видео.

Как исправить ситуацию

Если проверка тяги в дымоходе показала ее полное отсутствие или плохое качество вам придется принимать определенное решение, чтобы не остаться без тепла в непогоду.

Вообще, в идеале, в дымоотводящую трубу устанавливают специальное устройство – регулятор тяги дымохода. Оно помогает поддерживать в системе дымоотводящих газов требуемое строительными нормами давление. Это в свою очередь исключает неправильную работу системы в целом. При необходимости регулятор может, как уменьшить, так и увеличить силу вытяжки отработанных газов в трубе.

Итак, такой прибор пригодится для профилактики, а что делать, когда труба дымохода уже не справляется с нагрузкой или вообще, как оказалось спроектирована неправильно. Тогда остается только исправлять ошибки и делать это как можно скорее.

Потому использовать камин или печь при неправильной работе дымохода просто запрещено. Угарные газы можно вообще не заметить. Иногда просто начинает болеть голова и появляется сонливость, человек может прилечь на некоторое время и надышаться ядовитыми веществами.

Если говорить о высоте трубы, то в соответствии с установленными нормами, ее величина напрямую зависит от уклона крыши. Если высота трубы не соответствует приведенным параметрам, ее придется нарастить. По установленным нормам допускается устраивать высоту трубы несколько больше, но никак не меньше положенных норм.

Что такое дефлектор и зачем он нужен

Обустройство печи и отвод продуктов сгорания — одно из самых сложных мероприятий при строительстве бани

Важно не просто добиться быстрого и равномерного прогрева парной и длительного остывания, но и создать условия для хорошей тяги. Конечно, последняя позволит выводить дымные массы через трубу, но в холодную ветреную погоду они могут подаваться назад в дымоход

Чем опасна обратная тяга? Прежде всего тем, что в помещение, где находятся люди, попадают воздушные массы, содержащие токсичные вещества.

Именно для того, чтобы избежать эффекта обратной тяги и были придуманы дефлекторы дымоходов. В строительстве применяют несколько видов подобных устройств, но все состоят из одинаковых базовых элементов:

внешний цилиндр — ее роль играет обычная труба из асбеста, керамики или металла;
диффузор — крепится к цилиндру сверху при помощи специальных скоб. Другое название такого элемента — верхний стакан;
зонтик — самая верхняя часть конструкции, представляет собой колпак в виде конуса. Несет защитную функцию;
нижний стакан — опирается на крышу. Выступает основой всей конструкции дефлектора.

Различия видов заключаются в некоторых нюансах конструкции. Например, в некоторых устройства в зонтиках предусмотрен обратный конус, который препятствует образованию завихрений. Последний негативно влияет на отвод дымных масс.

Установка дефлектора на дымоход решает сразу несколько важных задач:

защита трубы от влаги и мусора. И речь идет не об обычном бытовом мусоре, который вряд ли в избытке находится на крыше строения. Это листья, снег зимой и большое количество воды летом. Влага губительно сказывается на трубах системы — быстрее образуются сажевые отложения, снижающие силу тяги. Кроме того, в межсезонье на крышах часто вьют гнезда птицы. Такая насадка сможет защитить всю систему от преждевременного выхода из строя;
увеличение КПД дымоотвода на 15-20 %;
минимизация затрат на монтаж дымоотвода;
эффективное искрогашение — немаловажная задача, обеспечивающая противопожарную безопасность. Последняя особенно актуальная для бань и крыш, выполненных из не огнеупорных материалов.

Как правило, дефлекторы устанавливаются на дымоходы твердотопливных котлов. Для газового оборудования они не нужны — это определяет СНиП. Исключения составляют ситуации, когда дымоотводящая система газовых котлов дополняется турбодефлектором. При этом температура выходящих газовых масс не должна превышать показатель в 500 градусов Цельсия. И даже в этом случае для соблюдения мер безопасности при установке выбирают насадки из высокотемпературных материалов.

Выявление обратной тяги

Для обозначения обратного движения воздушных потоков (не через дымоход, а обратно в помещение) существует термин — опрокидывание тяги. Название говорит само за себя: поток газов от сгорающего топлива стремится обратно в помещение, а не наружу. Об этом в сети есть немало видео с подробным описанием.

Перед каждым запуском отопительных приборов рекомендуется определять силу и направление тяги при отключенных приборах вентиляции (если таковые установлены).

Народные методы

О факторах и причинах поговорим чуть ниже, а сейчас давайте разберемся, что же нужно делать для того, чтобы выявить сам факт опрокидывания тяги:
если в топке стеклянная дверца (например, у каминов такой элемент встречается довольно часто) — сквозь стекло хорошо видно, как она быстро коптится. Стоит только приоткрыть дверцу, и облако дыма тут же вырывается наружу, то есть в комнату;
достаточно приложить лист тонкой бумаги к проему открытой топки и посмотреть, в какую сторону он отклоняется. То же самое покажет и дымящаяся сигарета вместо бумажного листка.

Профессиональные методы

Замеры производятся двусторонним методом:
вверху дымохода;
у его основания.

Однако данная методика для частного дома вряд ли актуальна — большинство людей обходятся народными визуальными способами.

Анемометр не дает объективную информацию при скоростях ветра ниже 1 м/сек. То есть в безветренную погоду пользоваться таким прибором не имеет смысла.

Визуальные подсказки

Если соотношение процессов горения и тяги нормальное, то:
пламя имеет желтый цвет с золотистым оттенком;
дым появляется и тут же улетучивается в дымоходный канал — без рывков, плавно и в то же время энергично.

Ситуация, когда нормальная тяга слишком велика — это не есть хорошо, т. к. топливо будет выгорать слишком быстро. О чрезмерной тяге скажет белый цвет пламени и гул в дымоходной трубе.

Физические явления в дымоходной системе

Устойчивая работа источника тепла (котел, печь и т.д.) во многом зависит от правильной настройки и регулировки режима горения. Один из факторов – устойчивая тяга. Продукты горения (газы, водяной пар, механические частицы) из топочного пространства выходят наружу через дымоход. Последний представляет собой канал, выполненный из несгораемого материала (кирпич, нержавеющая сталь, керамика).

Дымоходная система может иметь различные размеры, как по высоте, так и внутреннему сечению. Изготовить высокий дымоход (10-15 м) с правильными параметрами достаточно сложно. Вследствие этого возникают такие явления, как неустойчивый режим или «обратная» тяга. В последнем случае происходит смена направления движения продуктов горения в другую сторону, — внутрь помещения. Причинами могут служить:

сужение внутреннего канала из-за копоти, сажи, а также попавшего мусора;
повышение давления на выходе из трубы при сильных порывах ветра (дымоход «задувает»);
сезонность климата, при котором существуют перепады атмосферного давления и температур в холодное или тёплое время;
дымоход был построен в «ветровой» тени другого высокого здания или расположенных рядом деревьев.

Дымоходная система с регулятором тяги.

Это вызывает изменение разрежения топочных газов. С другой стороны, может наблюдаться противоположное явление, — усиление выброса. В этом случае, звук в трубе напоминает рёв реактивного двигателя. Регулируя давление внутри дымохода, достигается равномерный выход продуктов горения из котла. Для этого используется специальное приспособление – стабилизатор тяги дымохода.

Увеличенное фото.

Регуляторы скорости вытяжки

Конструкции компенсаторов тяги дымохода различаются по схеме исполнения, но всегда изготавливаются из нержавеющей стали. Существует 3 типа оптимизирующих скорость потока газов устройств:

Дефлекторы для дымохода устанавливают на верхней отметке трубы. Предназначено изделие для улучшения тяги в канале дымохода: стимулирующий движение воздуха эффект возникает за счёт разницы диаметров устройства и оголовка, при обтекании которого появляется область пониженного давления на конце трубы, имеющей меньший поперечник. Дефлекторы изготавливают неподвижными, вращающимися и поворотными — в виде флюгера. Недостаток — в отсутствие ветра устройство бесполезно.
Дымовой вентилятор обеспечивает устойчивую работу отопительной системы индивидуально дома вне зависимости от внешних условий. Недостаток — требуется подключение к электрической сети.
Стабилизаторы или регуляторы тяги — их прикрепляют к дымоходу отопительного агрегата. Корректировка потока совершается посредством заслонки с уравновешивающим грузом на одной стороне: когда скорость движения воздуха хорошая, проток свободный. При слабой или обратной тяге происходит отсечка. Для работы устройства электричество не требуется.

Способы и устройства

При нормальной работе дымохода давление восходящего потока должно находиться в пределах 10-20 Па, что соответствует оптимальному течению отработанных газов из топочной камеры. Чтобы узнать реальное положение дел, применяются анемометры, способные показать уровень тяги. Отталкиваясь от показания прибора и результата прогорания топлива, можно точно сказать, нужно ли увеличивать тягу или уменьшать ее, использовать стабилизаторы, которые позволят автоматически поддерживать идеальную скорость потока воздуха в канале.

Существует немало способом повысить тягу или привести ее в соответствие с нормами и требованиями производителя котлов:

Увеличение высоты дымохода;
Использование дефлекторов, флюгеров, ротационных турбин в качестве оголовка дымохода;
Использование дымососов, работающих на электричестве;
Стабилизаторы тяги.

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.

Необходимые инструменты

Вам обязательно потребуется:

лист плотной бумаги для чертежа и макета;
маркер для разметки;
заклепочник для соединения элементов конструкции;
ножницы по металлу для вырезания деталей;
дрель;
молоток.

Не забываем про нужный инструмент, перед монтажом дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.

Для этого применяются специальные формулы:

диаметр верхней части дефлектора — 1.25d;
диаметр наружного кольца — 2d;
высота конструкции — 2d+d/2;
высота кольца – 1,2d;
диаметр колпака — 1,7d;
расстояние от основания до кромки наружного кожуха — d/2.

Где d – это диаметр дымовой трубы.

Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.

Диаметр печной трубы, см	Диаметр внешнего кожуха, см	Высота внешнего кожуха, см	Диаметр выходного отверстия диффузора, см	Диаметр колпака, см	Высота установки внешнего кожуха, см
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.

Пошаговая инструкция

Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.

Порядок действий следующий:

Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.

Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.

Дефлектор ЦАГИ

Наиболее распространенный вариант дефлектора. Поверх устья дымохода закрепляется короткий канал большего диаметра, который сформирует диффузор. Ветер обтекает его со всех сторон. По бокам возникают зоны повышенного давления. В передней точке и в задней в нижнем и верхнем сечении возникает разряжение, которое способствует повышению тяги.

По верхнему краю диффузора возникают завихрения, которые могут создать препятствие выходу газов. Кроме этого нет защиты устья дымохода от попадания мусора и атмосферных осадков. В качестве решения выше устья закрепляется защитный колпак в виде конуса.

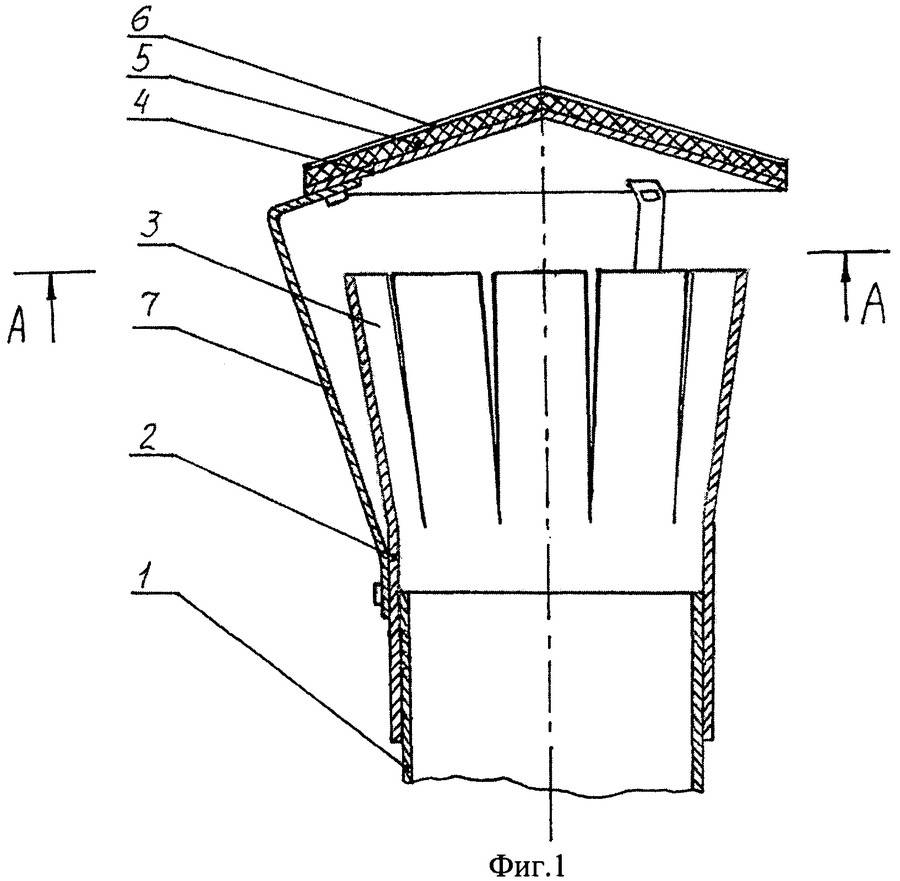

Схема устройства дефлектора ЦАГИ

Изготовление

Эффективность устройства неоднократно доказана в действии. Цена устройства велика. Целесообразно изготавливать турбодефлектор, который устанавливается своими руками.

Для сборки используются подручные материалы. Изготовление устройства занимает 2–3 часа, основное время зависит от опыта, умения сборщика. Порядок действий:

Спроектировать чертеж будущего устройства, учитывая все детали, крепежные элементы. Ошибки в схеме приводят к неэффективной работе отражателя. Нужно произвести точные вычисления, рассчитав диаметр патрубка на входе, габариты колпака, высоту тягоусилителя.
Подготовить необходимые заготовки. Материал выбирается на этапе проектирования.
Произвести полную сборку устройства.
Установить собранный дефлектор на дымоходную трубу.

Для обеспечения требуемых характеристик устройства при изготовлении основного корпуса используют оцинкованную сталь, медь, нержавейку. Эти материалы повышают стойкость устройства к воздействию внешних раздражителей: ветра, солнечных лучей, дождя, снега. Для изготовления лучше выбирать медь. Пластмассовые дефлекторы применяются только при полном отсутствии контакта дефлектора с нагревающимися поверхностями.

Перед сборкой дефлектора снимаются мерки с дымоходной трубы. На картонном листе чертятся детали конструкции. Учитываются даже мелкие. С бумаги заготовленные схемы элементов переносятся на подготовленный лист металла. Используя специальные ножницы, вырезаются заготовки, предусмотренные чертежом.

Детали соединяются заклепочными крепежами, болтами. После изготовления остова дефлектора изготавливаются кронштейны, которые используются для фиксации колпачного элемента. Сверху производится монтаж конусной части.

После монтажа дефлектора на дымоходный канал устанавливается нижний цилиндр, который закрепляется болтами. Сверху устанавливается диффузор, для крепления применяют хомуты. На него устанавливается колпак с обратным конусом.

Особенности монтажа

Монтируется стабилизатор тяги дымохода достаточно просто, для этого вам понадобиться сделать специальные «лапы» и дно, куда опирается сам стабилизатор дымохода. Для подробного изучения, советуем ознакомиться с картинками или схемой. Схемы и чертежи установки стабилизатора обладают полной информацией о том, как правильно закрепить и где именно его установить.

Также учитывайте, что зачастую помимо самого регулятора в комплекте идет датчик стабилизатора. С ним проблем также не возникнет, он крепится к дымоходу специальными креплениями, идущими в комплекте, при помощи болтов, редко заклепками.

Виды дефлекторов

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Дефлекторы с искрогасителями
