Назначение и устройство

Паяльный фен предназначен для нагревания выводов элементов, запаянных в электронной плате и впаиваемых в нее бесконтактным методом. Наиболее часто такие устройства применяются для работы с деталями, имеющими большое количество выводов, мелкими радиоэлементами или в местах, где доступ классическим паяльником невозможен по техническим или конструктивным причинам. Наиболее распространенной сферой применения являются SMD элементы, микросхемы и прочее слаботочное оборудование которое выпаять жалом либо слишком тяжело, из-за опасности повреждения чувствительных компонентов, либо невозможно из-за их габаритов.

Термофен является одним из составляющих компонентов паяльной станции, применяемым для разогрева припоя и плат. Помимо этого их используют для удаления лакового покрытия с ножек деталей, жил проводов горячим воздухом. Бесконтактный метод работы термофена основан на подаче разогретого потока в нужную точку, что обеспечивается конструктивными особенностями устройства.

В связи с узкой направленностью сферы применения паяльные фены используются для пайки легкоплавких припоев. Помимо этого их применяют для удаления лакового покрытия с ножек деталей, жил проводов горячим воздухом. Бесконтактный метод работы термофена основан на подаче разогретого потока в нужную точку, что обеспечивается конструктивными особенностями устройства.

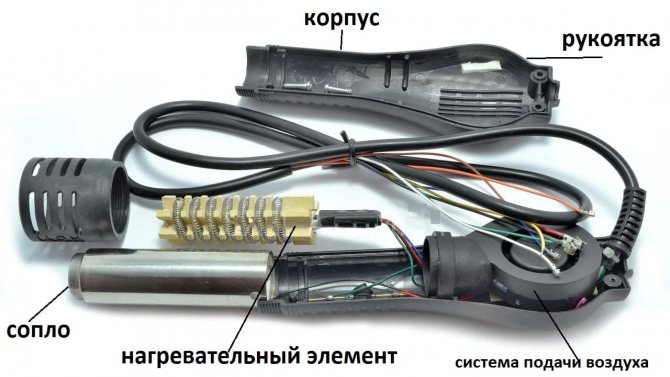

Рис. 1. Устройство паяльного фена

Конструктивно паяльный фен состоит из таких же основных частей, что и классические модели, применяемые для решения бытовых и строительных задач. Устройство термофена представлено на рисунке ниже:

• Корпус – выполняется из термоустойчивых материалов, в некоторых моделях допускаются теплопроводящие. Основная задача корпуса – защита оператора от взаимодействия с нагревательными элементами и системой подачи воздуха.
• Рукоятка – используется чтобы держать паяльный фен, выполняется из термоустойчивых веществ с низким коэффициентом теплопроводности (эбонит, фарфор, керамика, полимер и прочие). От системы нагрева и подачи воздуха рукоятка отделяется термоизоляцией, чтобы нагрев не передавался руке оператора.
• Нагревательный элемент – предназначен для преобразования электрической энергии в тепловую. Наиболее простой и доступный вариант — спираль из нихрома.
• Система подачи воздуха – выполняется трубками, подводящими нагретый воздух к соплу, вентилятором или компрессором для нагнетания потока. Наиболее простой вариант установки крыльчатки – в торце паяльного фена.
• Сопло – представляет собой трубку конической формы переходящей из большего диаметра в меньший, круглого или плоского сечения. Чаще всего, изготавливается из стали, как доступного и тугоплавкого металла.
• Блок управления – представлен электронной платой и кнопками включения/отключения или запуска других функций.

Некоторые модели дополнительно оснащаются температурными индикаторами, регуляторами нагрева и другими вспомогательными функциями. Для удобства использования также могут устанавливаться уловители дыма, пинцеты и демонтажные пистолеты и т.д.

На что обратить внимание при выборе паяльного фена со встроенной турбиной?

Сушилка со встроенной турбиной может использоваться для обжига пластика, выжигания различных надписей и логотипов, а также для пайки различных изделий. Обычно существует две основные версии с выходной мощностью 300 или 900 Вт.

Оба варианта достаточно мощные и выделяют много тепла, поэтому при работе необходимо использовать специализированную защиту. Для безопасности следует надеть защитные очки, специальный респиратор и перчатки.

Корпус выполнен из прочного пластика черного цвета. На корпусе есть несколько кнопок для выбора нужной температуры. Регулятор мощности расположен на корпусе и предназначен для установки необходимого режима. На ручке паяльника также имеется кнопка включения/выключения. Сам корпус оснащен отверстием для подключения форсунок.

Но чаще всего такие паяльники подключаются к сети 220 В. Однако существуют и более мощные версии, которые подходят для работы с различными материалами. В комплекте с таким феном можно найти насадку для разборки микропроцессоров, насадки для обжига мелких деталей, различные насадки для пайки пластика, металла или дерева, держатель насадок, а также другие не менее полезные мелочи.

Этот паяльник может работать в двух режимах. В первом режиме воздух нагревается и равномерно распределяется по всей рабочей поверхности тепловоздушного агрегата. В этом режиме воздух нагревает рабочую поверхность заготовки и расплавляет ее, а расплавленная заготовка переносится к месту пайки. Второй режим предназначен для более быстрой пайки и характеризуется более интенсивным нагревом воздуха. Здесь его власть уже распределена неравномерно.

Температура воздуха изменяется от минимальной до максимальной, в зависимости от температуры нагрева. Именно поэтому он называется тепловоздушным осушителем. Этот фен работает от электросети. Мощность прибора может составлять от 450 до 1 300 Вт. Однако даже у такого мощного фена температура, которую можно установить, составляет 500 C. Это температура, которая должна быть установлена на паяльном столе при пайке.

Лучшие паяльные фены с Алиэкспресс

С помощью паяльного фена можно быстро прогреть металлические отводы до нужной температуры. Этот инструмент подходит для сушки разных составов, ремонта ПК и прочей техники, авторемонта. При выборе фена следует учитывать температуру, скорость прогрева, мощность. Приятным бонусом станет наличие дополнительных насадок различного диаметра. Лучшие паяльные фены с Алиэкспресс представлены следующими моделями.

SumSour 8858

Плюсы

• Быстрый нагрев от 100 до 480 градусов
• Возможность регулировать скорость потока воздуха и температуру
• Удерживает заданную температуру
• Реализован режим ожидания
• 10 режимов скорости

Минусы

Шумный вентилятор

От 1 410 ₽

Хороший фен по низкой цене. Все детали закреплены надежно, сопла не болтаются. Малые габариты позволяют брать этот паяльный фен в поездку. Отклонение температуры от реальной незначительное. При необходимости есть возможность калибровки. Гибкий провод и простое управление делают работу по пайке еще более комфортной. Вентилятор несколько более шумный, чем у аналогов, но не критично.

Yarboly 8858

Плюсы

• Функция термостабилизации
• Гибкий провод
• Запоминает последнюю рабочую температуру и мощность потока воздуха
• Температура прогрева от 100 до 480 градусов
• Быстрый набор температуры

Минусы

Реальная температура выдуваемого воздуха выше, чем заявленная

От 1 602 ₽

Для выполнения базовых несложных задач этот термофен подходит идеально. Инструмент выглядит добротно и качественно. Дополнительные насадки легко вставляются в пазы фена и сидят очень плотно. Благодаря импульсному источнику питания с малогабаритным трансформатором, блок питания очень легкий и компактный. Когда фен находится в держателе, то охлаждается до температуры в 100 градусов и автоматически переходит в режим ожидания. При этом, если повернуть инструмент в держателе определенным образом, он будет продолжать работать. Это очень удобно при некоторых видах работ. При всех указанных достоинствах, недостаток в виде перегрева не кажется таким существенным. В блоке питания есть два потенциометра, с помощью которых можно отрегулировать температуру термопары и скорость вращения вентилятора.

PJLSW 8858

Плюсы

• Низкая цена
• Компактный размер
• Регулировка температуры и оборотов
• Отключается при установке в держатель
• Быстрый прогрев от 100 до 480 градусов
• Запоминает последнюю рабочую температуру

Минусы

Во время работы греется корпус

От 1 371 ₽

Легкий и компактный фен, который без проблем можно брать с собой для выездного ремонта. Отклонение заданной температуры от реальной не существенное. Быстрый нагрев и удобное управление. Один из лучших вариантов за свои деньги.

Фены в составе паяльных станций

МЕГЕОН 00207

Незаменимая вещь для тех, кто профессионально занимается ремонтом и обслуживанием электроники и радиотехники. Станция прошла заводские испытания и полностью соответствует всем стандартам безопасности и экологичности. Мощность – 750 Вт. Диапазон рабочих температур – от 200 до 400 градусов Цельсия. При прекращении работ все нагревающиеся элементы автоматически охлаждаются до безопасной температуры, что не приведет к пожару. Цена – от 9000 рублей.

ДОСТОИНСТВА:

• качественная сборка
• долговечность
• точная регулировка температуры
• соответствует заявленным характеристикам
• паяет отлично
• удобная ручка паяльника

НЕДОСТАТКИ

не обнаружено

МЕГЕОН 00207

LUKEY 852D+FAN

Недорогая паяльная станция мощностью в 350 Вт. Керамический нагреватель убережет мелкие детали от перегрева и других повреждений. В комплекте имеются три различные насадки для термофена, что позволит проводить работы разной сложности. Температура нагрева – от 200 до 480 градусов Цельсия. Цена в магазинах – от 4800 рублей.

ДОСТОИНСТВА:

• два дисплея с цифровой индикацией температуры фена и паяльника
• фен и паяльник имеют независимую регулировку температуры
• функция автоматического охлаждения фена после отключения
• система обратного контроля температуры на выходе фена
• автоматическое запоминание последних значений температуры паяльника и фена

НЕДОСТАТКИ

не обнаружено

LUKEY 852D+FAN

REXANT 12-0144

Компактная паяльная станция мощностью в 320 Вт. Питание осуществляется от стандартной электросети в 220 В. Температура нагрева – от 160 до 480 градусов Цельсия. Цена в магазинах начинается от 7000 рублей.

ДОСТОИНСТВА:

• высокое качество сборки
• плавная регулировка температуры
• регулировка подачи горячего воздуха, до 22 л/мин
• автоматическое охлаждение срабатывает сразу после выключения станции
• в комплекте 4 насадки

НЕДОСТАТКИ

не обнаружено

REXANT 12-0144

SAIKE 852D

Профессиональная паяльная станция SAIKE 852D выполнена из качественных материалов, и может использоваться как для ремонта сотовых телефонов, так и для других видов мелкой техники. Для того чтобы сохранить товарный вид продукции используется качественная и надежная упаковка. Корпус изделия создан из прочного материала не поддающегося процессу коррозии. Здесь так же предусматривается возможность установки пневматического пистолета. Демонтаж происходит достаточно просто и без особых проблем.

Работа аппарата осуществляется при помощи микропроцессорного компьютера PID. Благодаря этому происходит качественная и надежная установка необходимой температуры нагревательных элементов, контролируется подача воздуха, минимизируется погрешность температуры. Кроме всего прочего, все процессы вычислительного характера занимают миллисекунды.

На ручке имеется сенсорный переключатель. Как только пользователь берет ручку устройства в руку, система переходит в режим работы. Включается режим ожидания. Этот нюанс позволяет значительно обезопасить пользователя и повысить сохранность устройства в целом.

Основные преимущественные особенности.

1. Наличие светодиодного цифрового дисплея.
2. Температурный режим от 100 до 480 градусов.
3. Относительно невысокий уровень шума от 45 децибел.
4. Удобный размер ручки с нагревателем (100 миллиметров).
5. Небольшая погрешность.

Недостатки.

1. Достаточно высокая стоимость устройства.
2. Относительно высокий уровень энергопотребления.

Это качественный вариант, который действительно заслуживает внимание не только у начинающих пользователей, но и у более опытных мастеров

Рейтинг топ-10 лучших фенов с насосом, встроенным в паяльную станцию

Паяльные фены с паяльным насосом — это устройства, позволяющие сэкономить много времени при сборке электроники, с их помощью можно быстрее охлаждать компоненты и удалять излишки припоя. Обычно при работе с паяльной станцией (и другими видами припоя) очень трудно удалить излишки припоя, а затем охладить плату так, чтобы не повредить компоненты. Фен со встроенным насосом решает эту проблему.

Портативная паяльная станция 960I с регулируемой температурой

Паяльная станция оснащена цифровым термостатом для регулировки температуры пайки с целью предотвращения ошибок пайки. На боковой панели расположены кнопки управления. Температура пайки может быть установлена вручную или автоматически.

960I Ручная паяльная станция с автоматическим контролем температуры

Особенности:

• напряжение питания: 110 V;
• Напряжение переменного тока ±10% 60Гц/220В
• мощность: 135 Вт (макс.)
• температурный диапазон: 200 °C ~ 480 °C (392 °F ~ 896 °F).

Преимущества:

• цифровой ЖК-дисплей;
• регулируемая температура;
• Удобный и компактный корпус;
• Возможен ручной и автоматический выбор температуры.

Недостатки:

Малый диаметр наконечника.

Паяльная станция 2 в 1 с ЖК-дисплеем

Открывает тройку лидеров в рейтинге лучших паяльных фенов со встроенным насосом. Прибор имеет регулируемый нагревательный элемент. Есть возможность тонкой настройки температуры нагрева воздуха или подачи его в осушитель, причем имеется две шкалы — стандартная и тонкая. Стоит также отметить, что устройство способно работать в двух режимах: сушка/нагрев и пайка.

Паяльная станция 2 в 1 с ЖК-дисплеем

Особенности:

пистолет горячего воздуха

• рабочее напряжение: AC 220-240 В или AC 100-130 В
• частота: 50-60 Гц
• выходная мощность: 800 Вт
• температурный диапазон: 100°C~480°C;
• температурная стабильность: ±2 ℃;
• воздушный поток: 150 л/мин (макс.)

Паяльник

• рабочее напряжение: AC 220-240 В или AC 100-130 В
• выходная мощность: 80 Вт
• частота: 50-60 Гц;
• температурный диапазон: 180 °C — 500 °C;
• температурная стабильность: ±1 °C;
• паяльник: конструкция ESD;
• материал нагревателя: керамика.

Преимущества

• эргономика;
• простота использования и регулировки;
• Наличие регулятора потока горячего воздуха.

Недостатки:

• Перегрев;
• шум;
• Отсутствие антистатического покрытия.

Высокочастотная паяльная станция

Вторая паяльная станция в высших чинах. Эта паяльная станция оснащена двумя мощными паяльниками по 900 Вт и двумя насадками разного диаметра (от 4 мм до 10 мм).

Высокочастотная паяльная станция

Особенности:

• мощность: 203 ч (90 Вт), 205 ч (150 Вт), 209 ч (250 Вт);
• Контроль температуры: 100-600°C;
• рабочее напряжение: AC 220 В ± 10%, 50 Гц.

Преимущества

• мощное навесное оборудование;
• простота в использовании.

Недостатки:

высокая стоимость.

Паяльная станция 220 В 8586 D 700 Вт 2 в 1 SMD с паяльником

Эта паяльная станция занимает первое место по популярности, по мнению покупателей. Прибор работает от сети, имеет металлический корпус и губки. А поскольку его можно подключить практически к любому источнику питания, он может находиться в полевых условиях. Он идеально подходит для пайки электроники, телефонов, различных печатных плат, микросхем и т.д.

220 В 8586 D 700 Вт Паяльная станция 2-в-1 SMD с паяльником

Особенности:

Пистолет горячего воздуха

• мощность: 700W
• стабильность:
• размер наконечника:
• температурная стабильность: ±1°C
• вентилятор: бесщеточный шар;
• воздушный поток: 120 л/мин (макс.);
• шум:
• контроль температуры: 100~450°C.

Паяльник

• мощность: 60W;
• стабильность:
• Температурная стабильность: ±1°C;
• Железо: конструкция ESD;
• Материал нагревателя: нихром;
• Контроль температуры: 200~480 °C.

Плюсы:

• Контроль температуры;
• мощный воздушный поток;
• имеется датчик температуры.

Конс:

Длительный срок поставки.

Smilemango 8019 lcd

Smilemango 8019 lcd — промышленный фен высочайшего качества, для профессионалов. Это устройство является одним из лучших в линейке китайских тепловых пистолетов. Привлекательный дизайн – один из главных преимуществ этого варианта. На рукоятке устройства удобно расположился датчик температуры. Это позволяет очень удобно следить за температурой воздуха непосредственно во время работы. Для боле качественной работы используются четыре дополнительные насадки. Кнопка выключения аппарата, также расположена на рукоятке возле температурного датчика. На самом конце рукояти установлены еще две кнопки управления.

Все достаточно легко разбирается и собирается. Имеется качественная упаковка, а так же специальная вставка для удержания аппарата во время работы. Нагрев происходит очень быстро. В комплекте имеется подставка.

Основные преимущественные особенности.

1. Удобство использования.
2. Высокий уровень качества.
3. Быстрый нагрев воздуха.
4. Низкое потребление электроэнергии.

Недостатки.

1. Высокая цена.

Это один из лучших вариантов, который только возможно приобрести в среднем ценовом сегменте. Товар можно использовать, в том числе и профессиональным компаниям, занимающимся ремонтом различных видов техники.

Простые и компактные паяльные станции

В основном такими гаджетами пользуются те, кто осуществляет ремонт на выезде, а также люди, которые хотят сэкономить место в мастерской.

Eruntop 8586D – просто и качественно

Открывает рейтинг паяльная станция с феном с Алиэкспресс. Модель выполнена в миниатюрном корпусе и поставляется с широким комплектом сменных насадок и лезвий. Выходная температура здесь составляет 200-450 °C, что позволяет работать с материалами разной плотности и состава. Кроме того, в процессе работы транзисторы не перегреваются благодаря продуманной конструкции, а для удобства отображения температуры на корпусе предусмотрено 2 дисплея.

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

QuecooSTC T12 – универсальная модель

Недорогой паяльник с хорошим соотношением цены и качества, который поставляется в нескольких комплектациях. Стандартная температура плавления припоя составляет 183 °C, бессвинцовая температура плавления – 227 °C, а температура сварки составляет примерно 300-380 °C. В этой станции используется паяльник с износостойким наконечником, который гарантирует стабильность температуры.

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

QuickoSTC-T12-952– много комплектаций

Хороший паяльник с быстрым нагревом. Его особенностью стал встроенный спящий режим, который отключается сразу же, как пользователь берет гаджет в руку. Жала сделаны качественно, долго прослужат. На самом паяльнике имеется силиконовая накладка для удобства. Провод производится из мягкой резины.

В плане доставки у STC-T12-952 тоже полный порядок. Устройство поставляется в запечатанной коробке, внутри которой все в пупырке/флизелине.

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

QuecooT12-956 – качество сборки

Недорогой аппарат, который быстро справится с поставленной задачей. Эта паяльная цифровая станция может использоваться для ремонта смартфонов и другой мелкой техники. Преимущество гаджета заключается в его небольших размерах. Это позволяет осуществлять пайку на участках с мелкими деталями.

Информация о температуре выводится на цифровом дисплее. Сам нагревательный элемент производится качественного материала, поэтому выдерживает большие температуры нагревания. В отзывах хвалят T12-956 за быстрый нагрев элемента

Это особенно важно для рабочих мастерских

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

Qsunrun 858D – доступность

Модель 858Dот бренда Qsunrun – крепкий середняк по техническим параметрам. Он оснащен блоком питания на 700 Вт, а также мало отличим внешне от моделей более дорогого сегмента.

Преимуществ у станции несколько: компактные размеры (вес 1.6 кг), комплектация, в которую входят 3 сопла, а также быстрый нагрев с выходом на рабочую температуру за 3-5 секунд. Последнее, кстати, оценят работники мастерских и те, кто хочет экономить время. В комплекте идет подставка под фен.

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

SMD 8586–долговечный прибор

Универсальная станция, которая порадует пользователей чрезвычайно низким шумом при работе, а также наличием компактного ЖК-дисплея на лицевой форме корпуса, отображающего установленную температуру. Устройство автоматически останавливает вращение при достижении нагрева менее 70 °C, что является плюсом в копилку энергоэффективности. Кроме того, предусмотрена функция автоматического охлаждения, которая продлит срок эксплуатации гаджета и защитит его от перегрева. Имеется металлическая подставка для хранения паяльника.

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

Phonefix T12 solderingstation – надежная станция

Продолжает рейтинг компактная модель с автоматическим режимом сна, нагревом в течение 5 секунд, а также быстрой обратной температурой. Регулировка температуры, времени сна и работы производится при помощи одной кнопки на корпусе.

У этой станции есть ряд преимуществ перед конкурентами. Во-первых, головка паяльника использует импортированный нагревательный сердечник. Во-вторых, паяльник нагревается до 500 °C и выше. В аналогичных моделях при достижении 350-400 °C температура начинает скакать, тогда как у Phonefix T12 стабильно держится на заданном уровне.

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

Quecoo STM32 – прочный середняк

Паяльная станция, которая функционирует на базе контроллера STM32 и жалах T12. Благодаря этому она превосходит по удобству и эффективности работы модели, не имеющие термостабилизации. Смена жал выполняется быстро – не нужно ожидать полного остывания и отключать питание для замены. Кабель, соединяющий станцию и паяльник, выполнен из мягкого и термоустойчивого силикона. Поэтому ввиду гибкости он не будет мешать выполнению паяльных работ. Также исключен риск его повреждения при соприкосновении с жалом.

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

Lukey 702 – бюджетный вариант

Паяльный фен, входящий в состав одноимённой станции, укомплектованной классическим паяльником и блоком управления. Предусмотрена плавная регулировка массовым потоком воздуха. Имеется функция выставки необходимой температуры.

Расположение компрессора турбинного типа в рукоятке позволило сэкономить место, уменьшить габаритные размера аппарата, улучшить внутреннюю термодинамику. Значительно снижен звук, производимый нагнетателем. «Спящий» режим включается автоматически, при расположении устройства на подставке.

Плюсы:

• Широкий функционал, наличие типового паяльника.
• Производительность, температурный диапазон.
• Цена для таких технических возможностей.

Минусы:

Подвирает с температурой, необходимо калибровать. На первый взгляд, конструкция хлипковата.

Лучшие дорогие профессиональные приборы

i-CON 2V + i-TOOL

Оборудование предназначено для пайки при ремонте и демонтаже изделий. Состоит из:

• двухканального микропроцессора с управляющим модулем разноязычного (и русского) интерфейса;
• небольшой, но очень мощный паяльник i-Tool.

Использование происходит в большом диапазоне приложений: от очень маленьких SMD до огромных многослойных плат. Для функционирования необходима термостабильность с высокой мощностью прогрева.

Другой канал предназначен для новых паяльных инструментов ERSA: термопинцетов или паяльников.

Компактный, удобный в использовании прибор моментально выходит на рабочий режим – для прогрева до 385 ̊С паяльнику достаточно десяти секунд.

Настройку станции проводят с помощью многофункционального энкодера i-OP, с носителем i-Set сохраняются настройки, их можно переносить между многими станциями.

Страна-изготовитель: Германия.

Стоимость: 51440 рублей.

i-CON 2V + i-TOOL

Достоинства

• простота управления;
• мгновенный разогрев;
• новейший паяльник;
• быстрота переключения температурных режимов.

class=’s-article__points-list’>

Недостатки

• работа с паяльником;
• ограниченный список периферии;
• обязательно подключение к ПК через последовательный порт;
• высокая цена.

class=’s-article__points-list’>

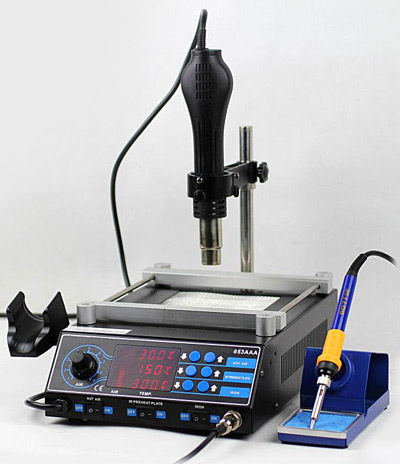

ELEMENT 853AAA, 1000 ВТ

Паяльная станция обладает повышенной мощностью в 1000 Вт, способна к мгновенному разогреву до 480º С. В работе с тонкими платами (для сохранения лака на дорожках) имеются возможности для плавного понижения температуры прогрева до 200 ̊С.

В работе используют фен на 680 Вт и паяльник на 65 Вт. Крупный дисплей, установленный на станции, помогает просто устанавливать параметры и отслеживать их. Пользователь самостоятельно регулирует подачу воздуха.

Чтобы плата находились в неподвижных состояниях, предусмотрена подставка с подогревом, которая ещё и убыстряет пайку дорожек в микросхеме. Для удобства предусмотрен специальный кронштейн, на который подвешивают паяльник или фен в рабочем состоянии.

Оборудование высокопроизводительное, его рекомендуют для работы в сервисных центрах, куда поступает большое количество бытовой техники для ремонта.

Страна-изготовитель: Китай.

Стоимость: 11797 рублей.

ELEMENT 853AAA, 1000 ВТ

Достоинства

• возможность плавно регулировать мощность;
• прогрев высокой температурой;
• наличие четырёх насадок;
• подставка, подогревающая платы.

class=’s-article__points-list’>

Недостатки

• запрещено опускать температуру ниже 200º С;
• большой расход электроэнергии.

class=’s-article__points-list’>

Нами был предоставлен обзор паяльных станций разного ценового сегмента. Рассмотрены характеристики приборов, которые помогут потребителю выбрать лучшую модель. Редакция будет благодарна за ваши отзывы и комментарии о приборах, рассмотренных в этой статье.

Основы пайки

Прежде чем вы приступите к изготовлению фена для пайки на основе паяльника или обычного фена, вам вначале не помешает узнать, как проходит сам процесс пайки с помощью этого инструмента. Благодаря этой информации вы избежите многих ошибок при сборке и сможете изготовить правильно функционирующий агрегат.

Принцип работы

• Во время пайки феном на обрабатывающую поверхность воздействует струя горячего воздуха или излучения, вырабатываемого паяющим устройством.
• Печатная плата, а также расположенные на ней микросхемы выполнены из пластика, которые с большим трудом поглощают тепло из воздуха.
• Места пайки, а также металлические выводы микросхемы имеют металлическую основу. Они прекрасно проводят тепло и берут большую его часть из воздуха, подаваемого из сопла фена в область печатной платы.

Имейте в виду, что перед работой все прочие металлические элементы на плате, включая корпуса электролитических конденсаторов, теплоотводы микросхем, находящиеся в непосредственной близости к рабочей зоне, необходимо защитить от воздействия горячего воздуха или излучения при помощи специальных экранчиков из текстолита, которые необходимо предварительно зафиксировать на плате.

Особенности процесса отпаивания и припаивания

Теперь настала пора узнать, каким же образом осуществляется отпаивание или припаивание определённой микросхемы.

• Первым делом нужно залудить контакты. В этом вам сможет помочь обычный паяльник — просто проведите им вдоль линии контактов.
• Для припаивания вам понадобится припой ПОС и паяльная кислота. Эту работу вы можете выполнить и феном, однако для нанесения припоя вам в любом случае придется использовать паяльник.
• На следующем этапе хорошенько очистите все дорожки между контактами иголкой. Это нужно, чтобы во время припаивания вы ненароком не запаяли дорожки между собой. Одновременно с этим нужно убедиться, что на плате отсутствуют запаянные между собой дорожки.
• Далее можно переходить непосредственно к установке микросхемы на место. Для ее размещения вам понадобится пинцет, а ее закрепление выполняется при помощи паяльного фена, которым нужно равномерно прогреть все контакты.
• Во время припаивания фен двигают вокруг микросхемы для равномерного разогрева всех контактов. Когда вы с этим справитесь, нужно аккуратно прижать микросхему пинцетом к плате и подуть на неё. Так вы остудите контакты и поможете им быстрее припаяться.
• После этого берем иголку и выясняем, все ли контакты присоединились. Если с одним из них этого не произошло, то нужно запаять их и прочистить иголкой дорожки между контактами.

Проблем с отпаиванием микросхемы у вас возникнуть не должно. Для этого вам нужно перемещать фен вдоль припаянных контактов. После того как они все отойдут, можно снимать микросхему. Однако здесь вы должны убедиться, что все контакты были равномерно прогреты. Тогда они легко отсоединятся

Во время выполнения этой операции важно, чтобы не перегрелась микросхема, иначе она уже будет непригодна для дальнейшего использования

Требования к фену

К термофенам предъявляются следующие требования:

1. Температурный режим. Для полноценного соединения элементов требуется порядка 190-250 градусов. Нижний показатель относится к свинцово содержащим припоям, верхний — к заводским бессвинцовым припоям.
2. Стабильность воздушного потока. Неравномерное поступление воздуха способно серьезно усложнить работу с оборудованием.
3. Нагревательный элемент. Наиболее дешевым считается нихромовая проволока, покрытая изолирующим слоем. К продвинутым относится керамическое покрытие, расположенное на стержне токопроводящей дорожки. К самому дорогостоящему относится индукционное оборудование, в котором тепло генерируется внутри ручки при помощи электромагнитных катушек.
4. Цифровая индикация. Некоторые модели оснащаются дисплеем, указывающим текущую температуру.
5. Форма жала. Может быть квадратной, плоской или конусной. Она влияет на площадь прогрева за один подход, без перестановки.
6. Удобство и безопасность эксплуатации. Перегревание устройства недопустимо, это опасно для мастера. Тепловой фен должен оснащаться трансформаторным блоком питания.

Вам это будет интересно Виды и применение греющего электрического кабеля

Хорошо укомплектованный прибор Комплектация прибора должна состоять из исключительно безопасных элементов

Особое внимание при выборе необходимо уделять надежности конструкции, а также ее абсолютной безопасности
