Как разобрать фаркоп рокингер на камазе

Как растормозить

Для того чтобы снять грузовик с парковочного тормоза, необходимо рукоять управления убрать с защелки и перевести в нижнее положение. Управляющий сжатый воздух по пневмомагистрали через открытый кран поступает на ускорительный клапан, который инициирует подачу рабочей среды из ресивера через перепускной клапан в нижнюю полость цилиндра энерогоаккумулятора. Поршень движется вверх и сжимает пружину. Тяги тормозной системы перемещаются в первоначальное положение и освобождают колодки. Грузовик готов к движению.

В случае отсутствия воздуха в системе или поломки двигателя (компрессора) и необходимости буксировки автомобиля нужно вручную растормозить энергоаккумулятор. Для этого торцевым ключом необходимо вывернуть винты на цилиндрах всех аккумуляторов. Благодаря наличию упорного подшипника усилие будет передаваться поршню, который, передвигаясь, сожмет силовую пружину. Освободившись от нагрузки, возвратная пружина переместит диафрагму и шток с опорным диском в верхнее положение. Приводы тормозных колодок вернутся в первоначальное состояние и разблокируют колеса.

Нередко в рейсах возникают ситуации, когда необходимо провести ремонт энергоаккумулятора КамАЗ своими руками в полевых условиях. Конструкция устройства позволяет это сделать. Однако гораздо проще будет заменить дефектный энергоаккумулятор на исправный, а ремонтом заняться в гараже.

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

• демонтируйте задний бампер;
• найдите отверстия, которые ведут внутрь пустот лонжеронов;
• измерьте длину отрезка между найденными отверстиями;
• по полученной длине отрежьте участок стальной трубы 50х50 мм;
• сделайте отметку на середине заготовки;
• возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
• полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
• закрепите крюк гайками и болтами на 10;
• далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
• эти полосы вставьте в лонжероны;

Как правильно сделать самодельный фаркоп для своего автомобиля

• в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
• к ним приварите гайки того же размера;
• возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
• приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

Стоимость прицепных устройств для прицепов и их производители

На сегодняшний день, приобрести фаркоп не сотавляет никакого труда. Для того, что бы приобрести качественный и надежный фаркоп необходимо руководствоваться некоторыми правилами, а именно:

Убедиться в наличии сертификатов соответствия;

Уточнить несколько раз технические характеристики фаркопа, комплектацию и сроки поставки.

Не секрет, что чем больше вопросов вы зададите, тем большим количеством информации будете располагать. А чем больше информации – тем больше шансов выбрать качественный продукт.

На современном рынке фаркопов представлено большое количество производителей, в основном европейских. Самыми крупными и популярными являются:

Thule
– считается самой старой и работает на рынке уже более 50 лет, а в 2006 году данная компания поглотила такой бренд, как Brink. Также компания обладает самым большим модельным рядом фаркопов и производит съемный, сварные и условно-съемные устройства;

Auto Hak
является польской компанией и работает на рынке с 1976 года. Модельный ряд порядка 700 моделей;

Bosal
отличается разнообразием видов фаркопов, от вертикально-съемных до фланцевых. Они также производят фаркопы премиум класса.

Ориентировочная стоимость качественного прицепного устройства колеблется от 50 $ до 110 $. Есть, конечно, и бюджетные устройства, стоимость которых не превышает 10 $, но их качество и надежность весьма сомнительны. Цены зависят от фирмы-производителя, именитости бренда, функциональных возможностях устройства, а также его технических характеристик.

Приобретение прицепного устройства позволит вам расширить возможности автомобиля и дополнить его полезным оборудованием. Прежде, чем приобретать выбранный фаркоп сравните цены на разных источниках. Проще всего это сделать на просторах интернета, так вы не потратите лишнее время на посещение автомагазинов и сервисов.

Также, стоит обозначить предназначение фаркопа. В случае если вы не планируете им часто пользоваться, не стоит тратить большие деньги и выбирать популяризированные бренды, но если фаркоп необходим для частого использования и транспортировки весомых грузов, предпочтение стоит отдать известным фирмам, которые зарекомендовали себя на рынке не только как стабильных, но и надежных и качественных производителей и поставщиков.

Когда речь заходит о прицепах, начинающие автомобилисты уверенно обсуждают вопросы грузоподъёмности и манёвренности. Но вопросы тягово-сцепного устройства ставят в тупик только из-за определения понятия. То ли это сцепное устройство для легкового прицепа, то ли сцепная головка прицепа, а может дышло – это фаркоп?!

Выгода приобретения фирменного фаркопа для машины понятна. Что же такое ТСУ (тягово-сцепное устройство) или фаркоп – это крюк с металлическим шаром, торчащий ниже бампера, для накидывания на него сцепной головки, установленной на конце прямого или V-образного дышла прицепа. Когда возникает нужда перевозки груза, непомещающегося в салон или багажник, выбор прицепа сопровождается вопросами о фаркопе. Ведь в зависимости от крепления рассчитывается допустимая нагрузка на раму автомобиля. Конечно же, таблицы масс имеются в сертификатах и на обратной стороне капота. Но что делать, если сцепное не установлено?

Определённо:

• Искать подходящую или родную марку;
• При отсутствии изготавливать на заказ или самостоятельно.

Конструкционные типы

Тягово-сцепное устройство для легкового прицепа различается как два конфигурационных типа: европейский и американский.

Европейский тип сцепного устройства более распространен и имеет на конце небольшой шар, стандартного диаметра — 50 мм. Многие прицепные узлы со стороны прицепа изготовлены под такое буксировочное устройство.

Преимущество европейского типа сцепного устройства заключается в его форме. Шар принимает на себя не только нагрузки по горизонтальной линии, но и по вертикальной. Если прицеп имеет только одну колесную пару, то его нагрузка частично ложится по вертикали (сверху) на сцепное устройство. Следовательно, прицепное с шаровой конструкцией считается более универсальным. Транспортировать грузы прицепом можно общим весом до 3,5 тонн.

Американский тип буксировочного узла коренным образом отличается от предыдущего. Сцепное устройство выглядит, как полый четырехугольный профиль. В него помещается соответствующий шток и фиксируется специальным замком сцепного устройства прицепа в виде изогнутой под крюк ручки.

Как установить фаркоп для ВАЗ 2107

Фаркопом называется тягово – сцепное устройство, позволяющее буксировать прицеп. Установка фаркопа на автомобиле ВАЗ 2107 будет компромиссным вариантом при условии, что объем багажника не слишком устраивает владельца. В таком случае автомобиль сможет буксировать на прицепе порядочный груз. В ВАЗовской «классике» подобное устройство предусмотрено не было, вместо этого имелись буксировочные проушины, куда зацепляется крюк для буксировочного троса ВАЗ 2107. Они расположены не по центру, и при движении нужен необходимый навык. Кроме того, с помощью этого устройства можно использовать только буксировочный трос, а перевозить, скажем, мебель, квадроцикл или снегоход нельзя.

В настоящее время можно свободно приобрести различные варианты подобных устройств в многочисленных автомобильных магазинах и салонах. Можно сделать и самодельный фаркоп для ВАЗ 2107 своими руками:

Стоимость данного аксессуара колеблется, в среднем, от 2500 до 40- 50 тысяч рублей, в зависимости от конструкции, массы, сорта металла и его прочностных и упругих характеристик, коррозионной устойчивости, формы крепежа к автомобилю, наличию электропроводки и различных сигнальных фар для прицепа, возможности транспортировать различную массу грузов, устойчивости к рывкам и многих других факторов.

Фаркоп, сделанный и установленный своими руками, обойдется примерно в 3 – 4 тысячи рублей.

В том случае, если этими характеристиками пренебречь, то можно в результате получить следующее:

Поэтому сразу договоримся, что самодельные фаркопы, сделанные руками самих автовладельцев могут быть опасны и ненадежны. Их проблемы следующие:

• Невозможность пройти для ВАЗ 2107 плановый ТО, так как на конструкцию фаркопа нужен сертификат и производственные согласования с органами ГИБДД;
• Та же самая причина не позволит выехать за границу страны;
• И, самое главное, может произойти разрыв кузова ВАЗ 2107, отрыв балки, разворот или переворот транспортного средства.

В том случае, если вы все – таки решились на установку фаркопа своими руками, то вот примерная последовательность действий:

• Выбор максимально транспортируемой массы вместе с массой пустого прицепа;
• Нужно выбрать правильную форму крюка для вашего будущего тягово – сцепного устройства. Крюки для фаркопа бывают следующие:

Крюк типа А, с грузоподъемностью до полутора тонн. Его крепеж на двух болтах. Считается простым и достаточно надежным в эксплуатации;

Крюк типа С, который хранится отдельно, за счет чего уменьшается передне – задний размер ВАЗ 2107, он быстро снимается с помощью особого муфтового соединения;

Вариант крюка, который расположен ниже, является быстросъемным, и при этом совершенно не выступает за контур автомобиля, имея «скрытую конфигурацию.

Большую грузоподъемность, порядка 2,5 – 3 т имеют торцевые крюковые устройства типа F:

В этих случаях шар из кованой стали (ни в коем случае не литой) укреплен с помощью болтов М12.

На самодельном фаркопе можно использовать самый простой тип крюка – Н, его можно изготовить своими руками.

Он является сварным, и на подрамнике тоже укреплен с помощью сварки. На такое устройство нельзя давать вертикальную нагрузку более 70 кг и тяговую – более 900 кг полезного груза вместе с массой прицепа.

После выбора крюка следует определиться со схемой фаркопа, которая крепится к автомобилю. Одна из популярных схем показана ниже:
Приобретается электрический провод, фонари (стоп – сигналы, поворотники, противотуманные фары);
Следующим этапом является изготовление несущей балки – самой ответственной части фаркопа

Легче всего закрепить балку на кузове ВАЗ 2107 внизу, для того, чтобы не вырезать бампер.
Изготовление балки по силу специальной металлообрабатывающей мастерской, владеющей приемами лазерной резки и промышленной обработки металла
После изготовления балки необходимо провести подбор крепежных элементов, указанных в спецификации и проверка качества просверленных отверстий;
Следующим этапом будет покраска балки своими руками и их антикоррозийная обработка;
Теперь выполняется установка фаркопа, но перед ней нужно провести небольшую примерку, которую лучше выполнить на яме;
Теперь проводится установка на фаркоп электрики, согласно ГОСТ, или 7 – пиновую, или 13 – пиновую.
Делаем проверку фар и оптики;
Самое важное – тестовая езда с прицепом в разных режимах, но обязательно в удаленном от оживленного движения месте. Главное – посмотреть, не стирается ли крюк, нет ли срыва резьбовых затяжек и деформации балки.

Если все требования будут выполнены, то ВАЗ 2107 с установленным фаркопом, при правильной езде без рывков, будет вашим верным помощником.

Крепление тягово-сцепного устройства

Данный буксировочный узел различается по виду монтажа на три группы:

• съемные фаркопы;
• условно-съемные фаркопы;
• не демонтируемые фаркопы.

Съемное сцепное устройство прицепа легкового автомобиля характеризуется возможностью частичного демонтажа: складывается сцепной крюк посредством специально установленного замка. Такой способ является большим преимуществом перед другими типами, так как позволяет быстро и без особых усилий развернуть или сложить по необходимости прицепное устройство. Данная группа фаркопов имеет самую высокую стоимость среди других, что можно отнести к недостатку устройства.

Условно-съемный буксировочный узел подразумевает демонтаж тягово-сцепного крюка при помощи откручивания нескольких фиксирующих болтов. Недостатком такого вида считается приложение некоторых усилий и занимает определенное время. Функциональные возможности сцепного устройства для прицепа при этом не теряются.

Не демонтируемые фаркопы отличаются тем, что их нельзя снять. Они имеют литую конструкцию со всем устройством. Тут имеются, как преимущества, так и недостатки. Преимуществом выступает цельность узла, которая влияет на долговечность службы и безопасность. Нет подвижных деталей — нечему ломаться. Недостаток заключается в демонтаже: при необходимости освободить подбамперное пространство, конструкцию придется полностью снимать с кузова транспортного средства. Процесс этот долгий и трудоемкий.

ИНСТРУКЦИИ ДЛЯ РЕМОНТА И ЭКСПЛУАТАЦИИ ГРУЗОВОЙ СПЕЦТЕХНИКИ.

Розетка освещения N типа служит для передачи сигналов габаритов, поворотов и стопов от тягача к прицепу. На авто из США их в основном
После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги.
Решил поменять всю проводку, родной не нашел, посоветовали МЗСА , сказали, что похоже.
Думал розетки все стандартные а у моей какая то резинка стоит которая и уменьшает диаметр — как лечить? Все перечисленные 11 жил составляют проводку фаркоп-розетки. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Штатное подключение У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание.
Проблема в том, что он постоянно горит? Тормозная система прицепа и полуприцепа КамАЗ Во всех случаях клапан управления направляет сжатый воздух из ресивера в тормозные камеры колес прицепа при торможении и выпускает из них воздух в окружающую среду при растормаживании. Перед тем как начать операцию, следует убедиться, что проводков хватает.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Дмитрий При таком способе подключения бортовая электроника не видит электрооборудование прицепа. На электронные блоки также устанавливают специальный переходник.

При растормаживании процессы происходят в обратном порядке, и сжатый воздух из тормозных камер прицепа выходит в атмосферу через вывод III, открытый выпускной клапан 6, вывод IV и атмосферный вывод воздухораспределителя. Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается.

На астра бк думает что подключён прицеп и тестирует его постоянно типа проверте стоп сигналы повороты. Черно-белый — контакт, имеющий отрицательный заряд противопоставляется положительному серому контакт-сигналу в электрике на фаркопе. Большинство соединений нашел, но за счет окисленных контактов соединение нестабильно и ездить нормально нельзя.
Небольшой апгрейд. Клапана подъёма кузова, замена стареньких на евро

Конструкция

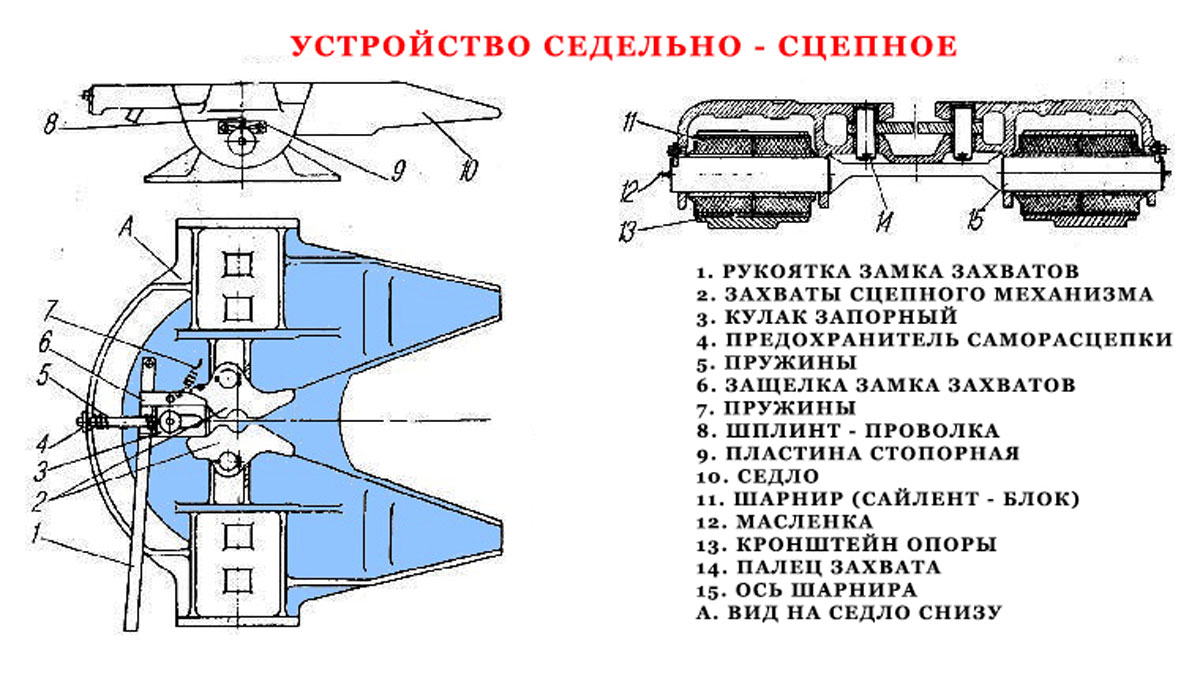

Шкворневое устройство, расположенное на грузовике, представляет собой металлический массивный круг (плита) с прорезью посередине. На полуприцепе есть шкворень. Сцепная пара фиксируется шкворнем в прорези плиты (опора) и крепится захватами.

Разъемно-сцепная система необходима для подачи усилий между конструкциями автопоезда, что делает возможным маневр поворотов полуприцепа к тягачу и вокруг оси сцепного шкворня в горизонтальном положении.

Бесшкворневое устройство отличается от шкворневой подвески конструкцией и фиксированием поворотной стойки к поворотному кулаку, которые соединены шаровыми пальцами. Этот механизм значительно уменьшает нагрузку на действующие шарниры.

Что такое сцепное устройство

Тягово-сцепное устройство определяется как специальная конструкция для присоединения прицепа к транспортному средству и дальнейшей буксировки. Многие выпускаемые на сегодняшний день автомобили оснащаются прицепным устройством на заводе-изготовителе. Если таковой отсутствует, то для него оборудовано место для монтажа.

Устройство находится на раме автомобиля и крепится к кузову посредством болтовой стяжки или приварено сваркой. Преимуществом уже установленного фаркопа является то, что нет необходимости самому приобретать или собирать его, причем надо искать сцепное устройство для легкового прицепа, соответствующее марки авто и подходящее к месту монтажа.

Прицепное может располагаться сзади и спереди автомобиля. Переднее служит для буксировки самого транспортного средства в случаях аварийной ситуации. Заднее прицепное выглядит как выступающий из-под бампера шар или крюк, к которым непосредственно присоединяется транспортируемый прицеп.

Подготовка к разборке фары

Для сня­тия фары сна­ча­ла может пона­до­бить­ся снять перед­ний бам­пер, так как на боль­шин­стве машин он будет мешать демон­та­жу фары. После сня­тия бам­пе­ра нуж­но откру­тить бол­ты на креп­ле­ни­ях фары. После это­го отклю­чи­те все кон­нек­то­ры от фары.

Далее, тща­тель­но помой­те и высу­ши­те фары перед даль­ней­ши­ми операциями.

Раз­би­рай­те фару на мяг­кой тка­ни, что­бы слу­чай­но не поца­ра­пать про­зрач­ную часть (рас­се­и­ва­тель) и внут­рен­ние хро­ми­ро­ван­ные части. После раз­бор­ки оста­нет­ся мно­го раз­ных резь­бо­вых креп­ле­ний. Что­бы не запу­тать­ся, луч­ше под­пи­сать листоч­ки и поло­жить на них креп­ле­ния. Так будет гораз­до лег­че соби­рать всё обратно.

Убе­ри­те лам­поч­ки, сни­ми­те гер­ме­ти­зи­ру­ю­щие резин­ки, закры­ва­ю­щие отвер­стия для лам­по­чек, сни­ми­те труб­ки вен­ти­ля­ции фары. На фаре могут быть метал­ли­че­ские ско­бы, скреп­ля­ю­щие части фары по пери­мет­ру. Их так­же нуж­но снять, под­це­пив отвёрт­кой. Они име­ют вто­ро­сте­пен­ное зна­че­ние, когда две части фары соеди­ня­ют­ся. Когда эти части хоро­шо скле­и­лись, то эти дета­ли не обязательны.

Зачем вешают ведерко

Ведро на фаркоп – одно из распространенных украшений, которые вешают на крюк ТСУ. Помимо эстетической функции, ведерко играет и практическую роль.

Водители большегрузных автомобилей изначально вешали ведро чтобы иметь возможность быстро охладить мотор автомобиля. Это было связано с низким качеством охлаждающей жидкости. В случае закипания двигателя водитель снимал ведро, наполнял его водой и охлаждал силовой агрегат.

Возить ведро в салоне или кузове было непрактично. Во-первых, оно занимало полезное салонное пространство, во-вторых, водителю требовалось больше времени, чтобы достать ведро. Мотор при закипании охлаждали водой вплоть до начала 1990-х годов. В настоящее время эта необходимость отпала, так как стали производить качественные охлаждающие жидкости.

Сегодня, если водитель легкового автомобиля повесил небольшое ведро на машину, это нередко означает, что раньше он работал дальнобойщиком. Однако для многих водителей маленькое ведерко на фаркопе значит символ удачи.

Еще одна версия наличия ведра –дань традициям. В доавтомобильную эпоху ведро вешали на телегу сзади для того, чтобы напоить и накормить коня. Сегодня практическая необходимость в наличии ведра отпала. Ведерки, которые можно увидеть на шаре фаркопа, имеют небольшую емкость, и для охлаждения мотора водой из такой тары потребуется повторить процедуру несколько раз.

На тягово-сцепном элементе водители порой вешают шарики. Они внешне схожи с пикантным органом мужского тела, из-за чего такое украшение веселит не только хозяина автомобиля, но и окружающих людей.

Материалами изготовления своеобразного украшения могут быть как различные марки стали, так и резина. В России и за рубежом существуют фирмы, которые делают различные виды яиц на заказ. При обращении в такие организации водители могут получить:

Яйца, подвешенные на металлическую сеточку.
Колпачки в виде яиц

Предварительно при заказе водителю потребуется предоставить чертеж шара для того, чтобы фирма-изготовитель яиц выполнила украшение необходимого размера.
Яйца могут быть типовыми или создаваться по представленному водителем чертежу.
Яйца на шаре фаркопа привлекают внимание к автомобилю. Однако такое украшение выглядит чрезмерно вульгарно из-за своей чрезмерной реалистичности.

Зачем вешают яйца на шар фаркопа? Прежде всего для украшения детали авто и демонстрации окружающим своей брутальности. Но, помимо привлечения внимания, яйца на фаркопе выполняют функцию защиты шара фаркопа от коррозии и загрязнений.

Тягово-сцепные устройства

Установка ТСУ (фаркоп) на Камаз 6520,6522,65222,65201 на подрамнике с доработкой бруса безоспасности (опускание), с электро-пневмо-гидро-выводами, знак автопоезд: — евро-фаркоп производства Технотрон (Россия)

Установка ТСУ (фаркоп) на Камаз 6520,6522,65222,65201 на подрамнике с доработкой бруса безоспасности (опускание), с электро-пневмо-гидро-выводами, знак автопоезд: — евро-фаркоп производства Rockinger (Германия)

ТСУ различаются конструктивно на следующие виды:

— ТСУ крюк-петля (ГОСТ 2349-75)

Конструкция ТСУ крюк-петля достоточно простая, но имеет недостаток — наличие существенного люфта между крюком и петлей дышла прицепа, что приводит к значительным ударным нагрузкам во время эксплуатации.

— Без зазорное ТСУ шкворень-петля (евро-фаркоп, ГОСТ Р 41.55-2005 правила ЕЭК ООН № 55)

Особенности ТСУ шкворень-петля – без зазорный тип соединения. Петля удерживается за счет шкворня перемещяемого в вертикальной плоскости. Также для удобства сцепки тягача с прицепом на ТСУ имеется фартук, который улавливает дышло прицепа, центрирует его и автоматически закрывает подпружиненный шкворень.

Без зазорные ТСУ различаются по следующим характеристикам:

— значением предельной нагрузки на ТСУ ( D -горизонтальная нагрузка, Dc – для прицепов с центрально расположенной осью, V – вертикальная нагрузка);

— схемой монтажных отверстий (86х45, 83х56, 101.6х101.6, 120х55, 130х30, 140х80, 160х100);

— диаметром шкворня (40мм, 50мм, 57,5мм, 68мм);

Как правильно подобрать ТСУ (важные рекомендации).

Для того чтобы безопасно эксплуатировать сцепку тягача и прицепа необходимо правильно подобрать ТСУ.

1. Определить схему и высоту расположения монтажных отверстий на тягаче.
2. Определить тип и характеристики эксплуатируемого прицепа:

— Максимальная эксплуатационная масса прицепа;

— Расположение осей прицепа;

— Высота сцепной петли (расстояние от поверхности земли до сцепной петли);

— Диаметр сцепной петли;

1. Рассчитать нагрузку на ТСУ (величина D , Dc , V ) в зависимости от типа прицепа (полуприцеп, прицеп с поворотным кругом, прицеп с центрально расположенными осями). Расчетная величина D , Dc должна быть равной или меньшей, чем показатель D , Dc сцепного устройства и тяговой петли.

Т – общая разрешенная масса тягача в тоннах;

R – общая разрешенная масса;

g – ускорение свободного падения 9,81 м/с2;

Т – общая разрешенная масса тягача в тоннах;

С – сумма осевых нагрузок прицепа с жестким дышлом;

g – ускорение свободного падения 9,81 м/с2;

Для данного типа прицепов еще рассчитывается показатель V – вертикальная нагрузка

• Фиат пунто схема робота



• Плохо заводится в жару ваз



• Активация скрытых функций фольксваген туарег нф



• Где находится по карте шевроле 340 евдоким казак евдоким



• Ниссан пресаж 1999 ремонт задней балки

Производители тягово сцепных устройств

Напоследок можно привести список известных производителей ТСУ:

• Bosal – 200 образцов для легковушек и грузовиков из Бельгии;
• Brink – лидирующая позиция из Голландии;
• VFM – российское объединение под флагом фирмы Bosal;
• Westfalia – крупная немецкая фирма. Более 800 наименований;
• Aragon – испанский лидер;
• HiddenHitch – североамериканская компания;
• AvtoS – российская компания производит прицепы и фаркопы;
• BALTEX – отечественная компания из Санкт-Петербурга.

Видеообзор фаркопов Bosal

Когда картина ясна, не стоит тратить понапрасну время и изобретать то, что уже есть в наилучшем варианте. Здравый подход к решению перевозки груза и грамотному монтажу фаркопа обязательно приведёт к успеху. А любители изобретений должны как минимум ориентироваться на обладателей золотых рук.

Иногда у каждого автовладельца возникает необходимость транспортировать Но если человек является собственником небольшого легкового автомобиля, то возникают определенные трудности. Груз не помещается ни в салон машины, ни в багажник. Это могут быть и строительные материалы, и приобретенная мебельная обновка, и большой объем сельскохозяйственных продуктов или просто личные вещи, необходимые для перевозки. Решением становится использование прицепа. Для его присоединения к транспортному средству необходимо иметь сцепное устройство для прицепа. Такое приспособление широко известно среди автомобилистов как фаркоп.

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
8. Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.
Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

• Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
• После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

• Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
• Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
• Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

На фото – процесс установки на ВАЗ девятого поколения

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
2. Механически можно демонтировать его с помощью специального ключа.
3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Немного о самостоятельном изготовлении

Я категорически против сборки фаркопов и прицепов своими руками, поскольку они крайне редко соответствуют предъявляемым требованиям по качеству и безопасности к подобным конструкциям.

Но все же считаю правильным привести примерную схему изготовления. Для начала вам понадобятся все расходные материалы, инструменты и сварочный аппарат. Для каждой машины предусмотрена своя схема согласования, особенности конструкций и прочие моменты. Потому общую для всех инструкцию по сборке даже при огромном желании я предложить никак не могу.

Из материалов вам понадобится:

• шаровый механизм, у которого есть встроенные проушины (придется купить на рынке, иначе никак);
• труба из прочного железа размером около 1 метра;
• балка-уголок на 0,5 метра;
• 2 гайки для фаркопа;
• болты диаметром 14 мм и соответствующие шайбы для них.

Чтобы из всего этого собрать полноценное ТСУ (желательно съемное, поскольку монолитные конструкции сейчас не в приоритете), вам придется приложить максимум усилий и осторожности

• Сначала снимите бампер своего авто. В проушинах делаются отверстия и приваривается к трубе. Наметьте центр участка, куда будет монтироваться фаркоп. Если приложить бампер сюда, то центр должен оказаться между траверсами;
• В выбранное место дополнительно приваривается еще один отрезок металла;
• На срединной части уже сваренной основы фаркопа крепятся уголки. Это позволит одновременно придать жесткости и надежности, а также сделать ТСУ съемного типа. В завершении этого этапа привариваются к балке гайки, которые отвечают за угловое сечение. Далее не забудьте состыковать их с центром всей конструкции;
• Проводятся дополнительные работы по выведению проводки для освещения. Вообще электрика, как по мне, куда более сложный этап, чем крепление металлических элементов будущего тягово-сцепного устройства;
• Завершается все грунтовкой и покраской металла.

Но вы сильно ошибаетесь, если думаете, что вам удалось установить на свой седан, хэтчбек или кроссовер ТСУ, с которым спокойно можно ездить по городу и за его пределами.

Главная проблема самодельных ТСУ

Суть в том, что это самодельная конструкция. Соответственно, отсюда вытекают все проблемы. Подобные манипуляции запрещены.

Если вы просто соберете фаркоп, поставите на машину и будете ее эксплуатировать, вас ждут серьезные штрафы и требование обязательно демонтировать конструкцию.

А все потому, что самодельное ТСУ нужно зарегистрировать, официально пройти сложную процедуру экспертизы. Практика наглядно показывает, что подавляющее большинство самодельных фаркопов не соответствуют требованиям безопасности. Следовательно, автовладельцы спешно их снимают и меняют на заводские.

С заводскими же ТСУ нет никаких проблем. Если заводом-производителем вашего автомобиля предусмотрена возможность установки фаркопа и езды с прицепом, то даже вносить изменения в ПТС не придется. А это актуально почти для 99% всех машин. Регистрировать придется сам прицеп, но это уже другая история.
