Способ изготовления

Самодельный гидравлический домкрат должен выдерживать достаточно высокое давление, быть устойчивым при эксплуатации.

Подкатной домкрат своими руками в процессе сборки

Весь процесс изготовления конструкции можно разделить на несколько основных этапов:

  1. Первый узел представлен опорной платформой, которая должна изготавливается при применении самых прочных материалов. Достигается высокая прочность конструкции путем создания нескольких ребер жесткости из швеллера.
  2. Большая устойчивость основания достигается при применении пластины из стали толщиной 10 миллиметров, которая приваривается к основанию.
  3. Следующий этап заключается в создании упора и стоек из профилированной толстой трубы прямоугольной или квадратной формы. Чтобы рассчитать требуемую длину учитывается величина максимального хода штока, к которой добавляется высота самого подъемного механизма и опорной платформы.
  4. Подкатная конструкция создается путем установи опорной платформы на колеса. Они также должны обладать высокой прочностью и выдерживать высокую нагрузку.
  5. Для использования подкатного домкрата создается откидная рукоятка. Она также изготавливается из трубы или уголка, а для регулировки угла ручка крепится при помощи завесы.

Самостоятельно изготовить гидравлический цилиндр достаточно сложно. Это связано с тем, что все элементы имеют точные размеры, внутренняя поверхность шлифуется до зеркальной поверхности.

При рассмотрении того, как сделать домкрат своими руками стоит учитывать возможность создания винтовой конструкции. Она менее практична в применении, нежели гидравлическая, но при этом служит на протяжении длительного периода. Особенностями по созданию самодельной конструкции назовем следующие моменты:

  1. Для создания самодельной конструкции понадобится швеллер и резиновая прокладка, винт с резьбой и оси, удерживающие нижние и верхние плечи.
  2. На подготовительном этапе просверливаются отверстия для крепления основных элементов, после чего проводится сборка подкатного домкрата.
  3. Плечи соединяются и закрепляются между собой на основании.
  4. Винт с резьбой продеваются в вал и проверяется грузоподъемность конструкции.

Использование подкатного домкрата для ремонта автомобиля

Самодельный подкатной домкрат обходится намного дешевле чем покупной вариант исполнения, при этом прослужит в течение длительного периода. Пневматическая модель предназначена для подъема крупногабаритной техники, винтовые для легковых транспортных средств.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Самодельный подкатной домкрат своими руками: чертежи, фото, видео обзор самоделки.

Для изготовления самоделки использовался бутылочный домкрат с высотой подхвата 23 см, швеллера на 10 и 12 мм. Из 12-го швеллера сделана стойка, из 10-го основа и подъёмный рычаг. Качели бутылочного домкрата сделаны из 12-го швеллера.

Спереди установлены ролики от стиральной машины. Чашка взята от автомобильного отбойника.

Раскосы сделаны из прутка на 20 мм.

Чертежи подкатного домкрата для самостоятельного изготовления.

На фото: домкрат в работе.

На этом видео автор демонстрирует работу своего самодельного подкатного домкрата.

Пожалуй, очень важное качество домкрата, сделанного своими руками, – это обеспечение должного уровня безопасности. Разновидностей инструментов для подъемов грузов очень много

Но на самом деле, они практически всегда отличаются относительной простотой. Связано это с тем, что надежность – важнейшее качество подъемного механизма. А чем он проще устроен, тем лучше работает.

«Сорокин», серия 3.2

Страна производства — Китай

Цена — 700 рублей

Гарантия — 1 год

Ручка и домкрат разного цвета. Домкрат — темно-красный, ручка — серебристая, складывается из двух трубок, имеет на малой трубке вырез, при виде которого возникает ассоциация, что это открывашка для пива, — другого применения этого выреза к домкрату обнаружить не удалось. Внутри фирменной коробки лежит подробный паспорт изделия.

Для начала мы проверяем заявленные производителем и фактические параметры, такие как высота подхвата, максимальная высота подъема, выясняем размеры опорной площадки домкрата, диаметр опорного пятака, на который будет опираться автомобиль при подъеме. Сравниваем вес и замеряем количество качков, за которые домкрат выберет весь ход штока. Также немаловажным фактором является длина рукоятки, так как чем больше рычаг — тем меньше усилий надо затратить на подъем.

Результаты представлены в таблицах 1 и 2.

По результатам проведения начальных измерений мы нашли несоответствие заявленной высоты подъема в меньшую сторону у домкрата «Сорокин» (минус 15 мм), остальные домкраты соответствуют этому параметру либо превышают его, как, например, FIT (+13 мм; у него же и наивысшая фактическая высота подъема среди испытуемых).

Несоответствие по весу (на 11% в меньшую сторону) было обнаружено только у домкрата MegaPower.

Неприятным дополнительным сюрпризом домкрата «Сорокин» при проверке максимально создаваемого усилия подъема стало заклинивание резьбы выкручивающегося регулировочного винта: он сделан из слишком мягкого материала.

В отличие от проведенного нами теста подкатных домкратов, мы несколько изменили регламент проведения испытаний для «бутылок» и сначала проверили развиваемое максимальное усилие, которое может выдать домкрат до срабатывания защитного клапана, — результаты показаны в таблице 3.

Исходя из полученных результатов, можно сделать вывод, что домкраты SkyBear и «Автостоп» не имеют перепускного защитного клапана, даже скрытого. Усилие 4,5 тонны, которое мы создали, не является пределом для этих испытуемых, так как наш испытательный стенд рассчитан на максимальную нагрузку в 5 тонн, и было принято решение дальнейшее увеличение нагрузки прекратить

Отсюда можно сделать вывод, что при обращении с домкратами, которые не имеют защитного предохранительного клапана, необходимо соблюдать осторожность при работе, особенно если вес поднимаемого объекта неизвестен, так как они будут создавать нагрузку до собственного разрушения

На следующем этапе все домкраты были на сутки помещены в морозильную камеру при температуре –30 градусов, а после проверены на работоспособность.

Не замерзли и создали усилие в 2 тонны всего лишь трое испытуемых — RockForce, AirLine и SkyBear. Попытались пошевелить штоком alca и MegaPower, все остальные себя никак не проявили при попытке подъема: замерзло масло.

Победителей данного этапа подвергли более глубокой заморозке — до –40 градусов, тем более у AirLine такая температура заявлена на упаковке. И вновь все три домкрата смогли создать подъемную силу 2 тонны.

И в завершение программы испытаний был проведен небольшой ресурсный тест — каждый домкрат совершил по 10 циклов подъема-опускания. Внимательный читатель сразу спросит: почему так мало? Дело в том, что противник у домкратов был серьезный — дизельный автопогрузчик с полной массой 2750 кг, которому поднимали заднюю ось (нагрузка на нее по паспорту — 1750 кг).

Результаты получились такие:

— Airline, Skyway, «Cорокин», FIT, alca — совершили по 10 подъемов-опусканий задней оси автопогрузчика без замечаний, однако опорный пятачок винта домкрата «Сорокин» начал сминаться из-за использования мягкого материала;

— MegaPower — в момент отрыва колес произошло резкое опускание штока домкрата (было сделано три попытки подъема);

— RockForce — при накачивании есть протечки масла по штоку насоса;

— «Автостоп» — при опускании выдавило масло из-под верхней гайки цилиндра;

— SkyBear — масло выступило по резьбе, в которую вкручена насосная часть.

Устройство подкатного домкрата

Подкатной домкрат состоит из следующих частей:

  • Корпус — может быть изготовлен из стали или алюминиевого сплава, домкраты предназначенные для профессионального использования имеют более массивный корпус.
  • Опорная площадка — часто оснащается резиновой накладкой, чтобы предотвратить повреждение кузова автомобиля, и пазы, чтобы исключить соскальзывание автомобиля с опорной площадки.
  • Шток гидроцилиндра — выдвигаясь из гидроцилиндра, через систему рычагов перемещает опорную площадку.
  • Гидроцилиндр — главный узел любого гидравлического домкрата, поступающая в гидроцилиндр, рабочая жидкость воздействует на поршень, выдвигая шток из гидроцилиндра.
  • Плунжер нагнетательного цилиндра — выполняет роль гидравлического насоса.
  • Рукоятка — выполняет функцию рычага для плунжера нагнетательного цилиндра.
  • Обратный клапан — позволяет маслу двигаться из нагнетательного цилиндра в главный гидроцилиндр и блокирует обратное движение масла.
  • Винт спускного клапана — поворачивая винт, мы сбрасываем давление в гидроцилиндре и автомобиль опускается.
  • Пружина — возвращает шток в начальное положение после сброса давления.
  • Система рычагов ножничного типа — передают усилие от штока к опорной площадке.
  • Колеса — два передних опорных колеса и два подвижных задних колеса.

Особенности конструкции подкатного домкрата

Домкрат подкатной не рассчитан на то, чтобы поднимать груз на большую высоту, но спокойно выдерживает до двух и трёх тонн, в зависимости от модели. Модельный ряд весьма разнообразен, можно встретить варианты, в которых принцип действия основывается на пневматике, а есть и пружинные. На особом месте располагаются автомобильные подкатные домкраты, для которых требуется гидравлическое или пневматическое усилие.

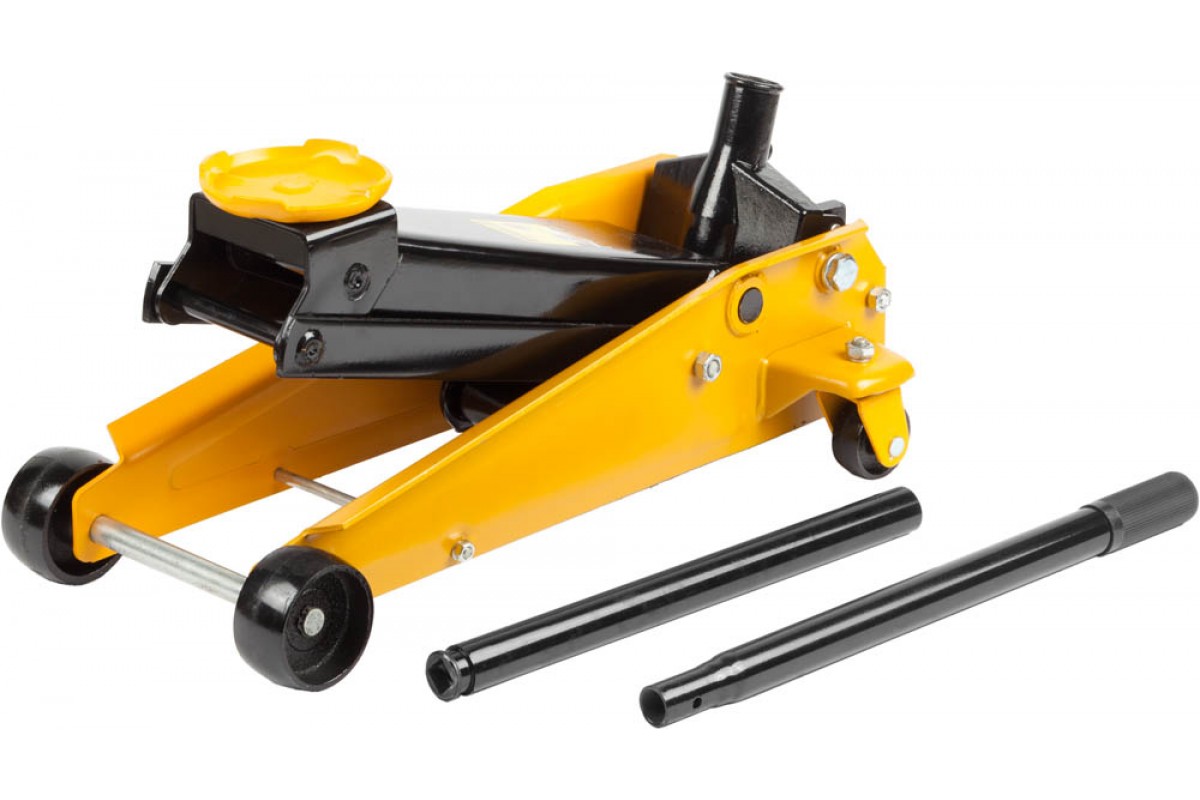

Как выглядит один из подкатных домкратов

Конструкция подкатного домкрата насчитывает несколько основных частей:

  • Корпус (алюминиевый или из стали).
  • Главный цилиндр гидравлической системы.
  • Шток гидроцилиндра, который управляет подъёмной площадкой при помощи системы силовых рычагов и возвратно-поступательных движений.
  • Поворотную подъёмную площадку.
  • Плунжер.
  • Ручки и рычаги.
  • Контролирующий спускной клапан винт (необходим для стравливания давления и опускания машины).
  • Пружину (нужна для того, чтобы поршень домкрата принимал исходное положение, когда давление уменьшается в системе).
  • Транспортировочную рукоятку (есть не на всех моделях).
  • Металлические колёса.
  • Крышку, чтобы пыль и грязь не попадали в предохраняющий шток.
  • Ремкомплект гидравлики.

Немаловажным аспектом при выборе механизма является его функциональная сторона. Поскольку комплектующие могут отличаться у разных моделей, то необходимо делать упор на том, как планируется использоваться устройство.

В этом плане следует понимать, какими характеристиками обладает подкатной домкрат:

  • Грузоподъёмность. Есть домкраты подкатные как на 20т, так и на 2т, 3т, 5т и т. д. Домкрат на две тонны отлично подходит владельцам легковых автомобилей, а хозяевам более тяжёлой техники придётся выбирать устройство, рассчитанное на 3 тонны, например, это может касаться заядлых «джипперов». Главное для этой характеристики, чтобы вес машин не был больше граничного значения домкрата.
  • Зубчатый или карданный механизм передачи усилия от рукоятки к запорному клапану. Большинство специалистов рекомендуют выбирать карданную передачу, отмечая её надёжность и износоустойчивость. К тому же, если поломка и случится, то её ремонт будет проще и дешевле.
  • Скорость подъёма. В разных моделях она может отличаться. Например, наличие дополнительной педали уже подразумевает большую скорость.
  • Высота подъёма. Владельцам кроссоверов или внедорожников необходимо выбирать подкатной домкрат, который может поднимать авто на высоту от 45 см, в ином случае колесо не получится снять. Обычный же диапазон подкатного домкрата — от 12,5 см до 14 см, но есть и низкопрофильные механизмы, рассчитанные на высоту 7,5-9 см.
  • Удобство и комфорт в использовании. Они не менее важны при эксплуатации устройства. Значительно повысит эту характеристику наличие резиновой опоры для подкатного домкрата на подъёмной площадке.

Как работает гидравлический домкрат

Для точного определения причины поломки и её последующего устранения, следует иметь четкое представление принципа работы прибора. К счастью, гидравлические домкраты устроены достаточно просто, и большинство их неисправностей могут быть устранены своими силами. Обращение в сервис может понадобиться в случаях серьезных дефектов или полного отсутствия желания ознакомления с инструкцией по ремонту. Основы понимания действия прибора, следует заложить с разбора основных компонентов его механизма.

Перед описанием функциональных элементов, стоит заметить, что гидравлические домкраты имеют несколько подтипов и делятся на подкатные, бутылочные и ромбовидные. К классическому виду жидкостного подъемного механизма, больше всего приближен бутылочный тип, к которому относятся устройства с телескопическим, полым, зацепным и стандартным штоком. Для формирования правильного базового представления, разберем оригинальную модель без дополнительных модификаций. Итак, гидравлический бутылочный домкрат, состоит из следующих компонентов:

  1. Основание корпуса. Опорная площадка для установки прибора на ровную поверхность.
  2. Корпус. Внешняя часть гидравлического домкрата и, по совместительству, масляного резервуара.
  3. Цилиндр плунжера. Герметичная камера, где создается давление жидкости, выталкивающей шток.
  4. Рабочий плунжер. Выдвигаемый элемент с упором на конце.
  5. Отверстие для заливки масла. Расположено в верхней, боковой части корпуса прибора.
  6. Винт. Выдвижной элемент для увеличения высоты подъема домкрата. Закручивается в плунжер.
  7. Головка корпуса. Резьбовое соединение, фиксирующее положение корпуса по отношению к цилиндру.
  8. Уплотнительное кольцо. Обеспечивает герметизацию масляного резервуара, предотвращая вытекание жидкости.
  9. Гайка винта. Верхняя часть головки корпуса с шестью гранями для удобного откручивания.
  10. Серьга. Удобный элемент для ручной транспортировки домкрата. Присутствует не у всех моделей.
  11. Головка винта. Конечная часть штока, упираемая в груз.
  12. Рычаг. Съемный элемент ручного насоса, увеличивающий силу воздействия в несколько раз. В большинстве случаев, включает в себя специальный паз для откручивания запорного клапана (о нем далее).
  13. Нагнетательный плунжер. Основной элемент насоса, приводимый в движение с помощью рычага. Перекачивает жидкость из одного резервуара в другой.
  14. Цилиндр насоса. Герметичная камера и промежуточное звено в перекачивании масла между резервуарами.
  15. Запорный клапан. Служит для объединения / изолирования масляного резервуара с цилиндром плунжера.
  16. Всасывающий клапан. Регулирует движение жидкости внутри устройства, позволяя течь только в одном направлении (только на всасывание в цилиндр насоса).
  17. Перепускной клапан. Противоположность всасывающего. Позволяет плунжеру насоса выдавить через себя масло, но обратно не пускает.

Суть действия устройства основывается на перекачивании жидкости из масляного резервуара в цилиндр с плунжером. При подъеме рычага, порция масла всасывается в цилиндр насоса, а при опускании, выдавливается в главный цилиндр подъемника. За счет этого, в главном отсеке образуется давление, выталкивающее поршень.

Главное, чтобы в отсек не попал воздух, который может снизить устойчивость и общую эффективность. Именно по этой причине, бутылочный гидравлический домкрат не работает горизонтально. Однако, даже в таком типе устройств есть модели, позволяющие производить подъем в различных положениях.

Как пользоваться домкратом: общие правила работы

Как любое другое техническое приспособление, домкрат требует соблюдения техники безопасности при работе. Его использование не является сложным, главное, знать, куда ставить домкрат и что с ним делать дальше. Это далеко не новое приспособление, большинство образцов проверены временем и личным опытом.

Классический реечный домкрат

На водительских курсах не обучают тому, как правильно использовать и устанавливать это устройство. Необходимо все изучать самостоятельно. К тому же большинство людей, не зная четких правил, считают, что с его помощью можно не только поднимать и опускать груз, но и долго удерживать. Чтобы избежать возможных рисков для здоровья, необходимо изучить, как установить домкрат правильно.

В этом может помочь специально разработанный перечень правил:

Автомобиль должен быть размещен только на ровной поверхности. Не должно присутствовать каких-либо уклонов или других неровностей. Машина должна стоять так, чтобы не было никакой вероятности того, что она придет в движение.
Все колеса необходимо заблокировать очень надежно

Для этого подойдут кирпичи, деревянные клинья, камни или любые другие предметы.
Автомобиль должен подниматься и опускаться очень плавно, без резких движений и рывков.
Важно четко знать, куда подставлять домкрат правильно. Для подъема авто на днище есть специальные крепления под крючок домкрата. Ни в коем случае не крепить за бампер спереди или сзади, как и за любые другие части машины, не предназначенные для этого.
Необходимо включить заднюю или переднюю передачу, поставить автомобиль на ручной тормоз и заблокировать колеса на противоположной от поднимаемой стороне.
Необходимо использовать подпорку, поскольку домкрат может только поднимать грузы, но не удерживать их

Подойдет подставка под домкрат своими руками, но важно, чтобы она была деревянная, железная или любая другая, кроме кирпичной или из другого ненадежного материала.
Перед тем как опуститься под автомобиль, важно несколько раз проверить надежность фиксации машины и приспособления. Для этого можно просто покачать в разные стороны автомобиль.
По окончании работ необходимо знать, как опустить домкрат вместе с автомобилем. Здесь действуют те же правила — отсутствие резких движений, плавность.

Ни в коем случае не крепить за бампер спереди или сзади, как и за любые другие части машины, не предназначенные для этого.
Необходимо включить заднюю или переднюю передачу, поставить автомобиль на ручной тормоз и заблокировать колеса на противоположной от поднимаемой стороне.
Необходимо использовать подпорку, поскольку домкрат может только поднимать грузы, но не удерживать их

Подойдет подставка под домкрат своими руками, но важно, чтобы она была деревянная, железная или любая другая, кроме кирпичной или из другого ненадежного материала.
Перед тем как опуститься под автомобиль, важно несколько раз проверить надежность фиксации машины и приспособления. Для этого можно просто покачать в разные стороны автомобиль.
По окончании работ необходимо знать, как опустить домкрат вместе с автомобилем

Здесь действуют те же правила — отсутствие резких движений, плавность.

Домкраты существуют в трех типах исполнения — это механические, гидравлические и пневматические (надувные). Для каждого из этих типов существуют свои определенные правила эксплуатации.

Каков итог?

Skyway

Недорогой домкрат, который выдержал все испытания, но не любит морозов. Непонятно что с гарантией.

FIT

Домкрат, цена на который почти в 1,5 раза выше самых дешевых участников, замерзает — непонятная экономия на используемом масле. Также неизвестны условия гарантии, однако домкрат показал лучшую высоту подъема и без замечаний выдержал ресурсный тест.

Автостоп

Домкрат из недорогой категории с гарантией 1 год, у которого отсутствует предохранительный клапан, — поэтому перед использованием необходимо понимать хотя бы примерную массу поднимаемого объекта, так как от перегрузки он может разрушиться. Неряшливое литье чугунного основания.

SkyBear

Хороший недорогой домкрат, подходящий для любых погодных условий, но из-за отсутствия предохранительного клапана необходимо контролировать поднимаемый им вес во избежание разрушения домкрата от перегрузки. При подъеме груза, близкого к номиналу, у нашего образца происходила слабая течь масла через резьбовое соединение насоса. Самая длинная гарантия — 25 месяцев.

alca

Домкрат не из самых дешевых, но у него есть и небольшое дополнительное удобство — ручка домкрата имеет резиновую насадку-рукоятку. При сильных морозах не поднимает автомобиль.

AirLine

Домкрат средней ценовой категории оказался самым морозостойким. Один из немногих, кто полностью соответствует заявленным характеристикам. В комплекте есть чехол для хранения. Единственный недостаток — экономия на длине рукоятки: среди всех испытуемых она самая короткая.

RockForce

MegaPower

Самый дорогой из представленных домкратов оказался неспособен пройти ресурсный тест. Также не выдержал проверки морозом.

Сорокин

Недорогое изделие с явными следами экономии. Для регулировочного винта используется мягкий сорт стали, из-за чего закусывает резьбу при нагрузке. Недотянул до заявленной высоты подъема и не выдержал тест на морозостойкость.

Вывод

Изготовить домкрат своими руками не составит особой проблемы. В зависимости от возможностей, сферы использования и других объективных обстоятельств, следует правильно подобрать модель по типу работы. Для эксплуатации в дороге подойдет компактное приспособление механического или гидравлического типа, а в гараже отлично проявит себя недорогое и практичное пневматическое устройство.

» из представленного материала вы узнаете, как самостоятельно сделать гаражный подкатной домкрат для подъёма автомобиля своими руками, а так же рассмотрим чертежи, фото и видео конструкции. Автолюбители прекрасно знают, что при эксплуатации авто нередко приходится его поддомкрачивать для замены резины с летней на зимнюю и наоборот, а так же бывают проколы камеры и для ее ремонта необходимо снять и разбортировать колесо. С бескамерными покрышками тоже приключаются «курьёзы» Возиться с стандартным автомобильным домкратом не всегда удобно, как говорится «согнувшись в три погибели))» По этой причине был придуман подкатной домкрат, очень прост в эксплуатации и обслуживании.

Конструкция включает в себя гидравлический домкрат 2 т «бутылка» основание и подъемный рычаг с резиновой прокладкой «подушкой» Для удобства перемещения домкрата, установлены опорные подшипники Внимание!

колесики установлены таким образом, что они касаются поверхности пола только в наклонном положении, а в рабочем приподняты -это сделано для того чтобы не было скольжения во время подданкрачивания автомобиля.

Рычаг

имеет своеобразную форму, все размеры и углы даны в чертежах. Подъём осуществляется на 50 см от уровня пола, что позволяет производить замену обеих колес авто не перезаряжая домкрата. На конце рычага расположена резиновая прокладка «подушка»

Высота подъёма рычага составляет 50 см.

Общий вид конструкции.

Домкрат размещён на подвижной платформе.

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины , вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить своими руками.

Важные характеристики домкрата перечислены ниже.

  1. Грузоподъёмность . У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
  2. Высота подъёма . Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
  3. Высота подхвата . Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

  1. Механического типа , в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
  2. Гидравлического типа . Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
  3. Пневматического типа . Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

Подробную информацию о том, как изготовить своими руками , вы найдёте в материале нашего специалиста.

О том, как пошагово сделать рабочую своими руками, подробно расскажет наш эксперт.

Информацию об изготовлении своими руками вы сможете прочитать в статье нашего специалиста.

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.
