10 лучших мотолебедок

Мотоблок – «за» и «против»

Не менее популярными механизмами для быстрой вспашки земли являются мотоблоки. Данные устройства бывают трех видов: легкие, средние и тяжелые. В основном, в садово-огородной деятельности используются два последних, главной особенностью которых есть наличие заднего привода.

Мотоблоки подходят для эксплуатации на больших участках (до 0,5 га), имеют стойкий к нагрузкам двигатель, мощностью до 30 л.с., и легко крепятся к дополнительному оборудованию. Однако, как и большинство устройств с электрическим приводом, они имеют свои характерные «плюсы» и «минусы».

Преимущества мини-трактора:

• возможность крепления плуга, прицепа;
• широкий спектр использования;
• многофункциональность в работе;
• легкие и простые в эксплуатации;
• не требует большого запаса горючего.

Недостатки мотоблока:

• низкая производительность;
• большие габариты;
• неудобство в транспортировке.

Популярные модели

Сегодня в продаже представлено много разновидностей эффективных устройств. Они отличаются по функциональности и принципу работы.

МЛ-03 «ЦЕЛИНА» с КПО

Это российское устройство, которое отличается тщательно продуманной комплектацией. Лебедка установлена на прочной металлической раме. Ее основание дополняют мощные зубцы. Они углубляются в грунт и надежно фиксируют положение устройства. Для повышения прочности прибор оснащен площадкой, на которую можно становиться ногами.

«Могилев» ЛС-100А

Этот «бычок» подойдет дачникам, которые имеют небольшие участки. Для его применения достаточно поставить на краю дачи устройство и подсоединить к нему плуг. Изделие даже оснащено колесиками для перевозки. Для лебедки характерен электрический привод, потому ее нужно подключать к бытовой сети.

МЛ-1 М «Бычок»

Преимуществом этого устройства считается универсальное назначение. Оно зависит от разновидности используемого навесного оборудования. Прибор допустимо применять для вспахивания и окучивания участков. Также он подходит для перемещения тяжелых предметов и распила дерева.

МЛ-2М «БЫЧОК-2» («Крепыш»)

Эта лебедка имеет небольшие размеры и высокую мощность. В комплект может входить навесное оборудование или отсутствовать. Для устройства характерен длинный трос размером 50 метров. К тому же оно отличается высокой продуктивностью.

«БАРС» («БУРЛАК») ML

Эта модель работает от карбюраторного двигателя и отличается воздушным охлаждением. Для устройства характерна мощность двигателя на уровне 6,5 лошадиных силы. В комплекте также присутствует навесное оборудование. Управлять прибором можно с помощью ножного привода и ручного стартера.

«Бык» ML-1RX

Эта лебедка обладает компактными размерами и высокой продуктивностью. Для нее характерен бензиновый двигатель, мощность которого составляет 6,5 лошадиных силы, и двухступенчатой трансмиссией. Управлять устройством можно при помощи педали сцепления, кнопки выключения и рычага регулировки.

«Могилев» ЛС-200

Это улучшенная модель лебедки ЛС-100А. Для нее характерна увеличенная мощность, которая составляет 1,7 киловатта. При этом вес изделия – 49,3 килограмма. Прибор является высокопроизводительной лебедкой, которая требует подключения к электросети. К преимуществам изделия относят надежность и простоту использования.

Какие различают почвы по плотности, классификация и оптимальные показателиЧитать

«Бумеранг» 2000

Это одна из наиболее популярных российских лебедок, которая имеет небольшие габариты и вес. Последний показатель не превышает 35 килограммов. В качестве каркаса используется сварная рама. На ней располагается барабан с тяговым канатом, двигатель и иные механизмы. Параметры мощности двигателя достигают 2,5 киловатта.

Описание

Лебедка получилась компактная, удобная в работе. Расход топлива маленький литра 2-3 хватает на довольно большой участок земли. Топливный бак позаимствовали от бензопилы. Ходовая часть выполнена из ведущей звездочки (установленной на двигателе), цепи и ведомой звездочки (установленной на барабане) все от мотоцикла.

Двигатель на раме установлен в одном положении и не передвигается по раме. Барабан на раме установлен с помощью четырех болтов с гайками. Для его прорезаны специальные продольные отверстия, для того чтобы барабан перемещается по раме и с помощью этого регулировалось натяжение цепи. Для создания самодельной лебедки для вспашки применялись не только детали с различных мотоциклов, но и детали, сделанные своими руками.

Управление лебедкой для вспашки очень простое, кто управлял мотоциклом, разберется очень быстро. Органы управления, такие как на мотоцикле. С левой стороны находится рычаг управления сцепления, с правой ручка управления дроссельной заслонкой и выключатель зажигания. Включение скорости можно производить, как ногой, так и рукой. Рукой еще удобнее. Пахать желательно на первой скорости. Заводится самоделка для вспашки как мотоцикл.

Преимущества самодельной лебедки

Согласно данным проведенного опроса, немногие находят подходящий тяговый механизм в магазинах или других торговых площадках. Большинство делает его своими руками, используя подручные материалы и стандартные общедоступные детали.

Как правило, конструкция самодельной лебедки очень простая и состоит из жесткого каркаса, двигателя (в основном, используют трехфазный), верхнего вала (передает мощность двигателя к барабану, наматывающему канат) и нижнего вала (влияет на передаточное число устройства). Она отличается повышенной тяговой силой при достаточно небольшом весе, может быть частью грузового мотороллера, развивающего скорость до 40 км/ч.

Особенности лебедки для пахоты:

1. Высокая тяговая мощность;
2. Широкая область применения;
3. Работает как от двигателей внутреннего сгорания, так и от электрических;
4. Длительный период эксплуатации;
5. Легкость в демонтаже;
6. Поддерживает плодородие почвы;
7. Эффективное окучивание культурных растений;
8. Безопасное и экологически чистое использование;
9. Экономически выгодный механизм;
10. Практически бесшумная в работе.

Установка ведомой звездочки

Вариантов закрепить звезду на фланце можно найти несколько. Первый и самый быстрый конечно выполняется сваркой. Но не самый практичный. После сварки металл может стать более мягким. Да и работать приходится с землей, которая попадает на цепь и звезды. В итоге износ происходит интенсивный. Заменить приваренную звезду довольно сложно.

Нужно выбрать способ, при котором замена должна происходить удобно. Для этого на основе барабана установлен (приварен) третий фланец. На фланце просверлены отверстия, диаметром 8мм на которые, закрепляется звездочка. Привод выполняется мотоциклетной цепью.

С наступлением весны практически каждого землевладельца бросает в холодный пот. Опять регулярная обработка огорода, сада, посадка картофеля и различных культур, что требует немало времени и сил. Исходя из этого, одни задумываются о том, как же значительно упростить свою участь во всем этом процессе, другие – целенаправленно выбирают верного и незаменимого помощника – .

Электроплуг – назначение и принцип работы

Зачастую, в тандеме с электролебедкой используют плуг, который значительно увеличивает ее эксплуатационные качества. Его принцип действия довольно простой: на одном краю участка устанавливается тяговая конструкция, на другом – прикрепленный к ней тросом культиватор или плуг. Включение: прицепной механизм начинает подтягиваться к ней, выключение – он сдвигается на новый ряд и процесс повторяется.

Купить плуг для лебедки Вы можете практически в любом специализированном магазине, однако его можно смастерить и собственноручно. Для этого достаточно будет правильно измерить углы Лемеха (оптимальный показатель относительно полевой доски составляет 20°-25° и 45° – касательно осевой линии) и взять прочную основу (швеллер, к примеру). Часто для стойкости конструкции вваривается в середину полоса из металла 4 мм, что обезопасит плуг от повреждений при попадании на валуны.

Лебедка ATV Dragon Winch DWH 3000 HD

Лебедка ATV Husar BST 3000 LBS

Виды и функции лебедок для вспашки земли и топ-8 электрических конструкций

Лебедкой для вспашки земли называют тяговое приспособление, которое помогает буксировать на тросе культиватор или плуг. Устройство считается отличным помощником в огороде.

Оно значительно облегчает проведение сельскохозяйственных работ. К тому же прибор имеет немало достоинств в сравнении с ручным культиватором или мотоблоком. Сегодня в продаже представлено много моделей подобных устройств.

Они отличаются по размерам и комплектации.

Конструкция и функции лебедки

Сельскохозяйственные лебедки применяются для выполнения таких работ:

• вспашка грунта отвальным способом;
• окучивание посадок;
• посадка и выкапывание картофеля;
• горизонтальное перемещение грузов.

Функционирование лебедки имеет определенные особенности. Вначале передается импульс от двигателя к тянущему канату, а затем – на плуг или культиватор. Таким образом, инструмент цепляется за канат и перемещается за счет усилия двигателя лебедки. Это помогает сэкономить время и силы на вспашку.

Чтобы работать с этим видом устройства, нужны 2 человека. Один должен осуществлять управление плугом, а второй – держать под контролем функционирование самой лебедки.

Приспособление не только облегчает проведение сельскохозяйственных работ, но и имеет иные достоинства:

1. Применение изделия помогает проводить вспашку более качественно. Оно обеспечивает глубокое рыхление грунта. В результате в почве практически не остается сорной травы.
2. С помощью устройства удается поддерживать плодородность почвы.
3. Лебедка не представляет опасности для растений. При высадке и выкапывании картофеля клубни не повреждаются, как в случае применения мотоблока. Это обусловлено более простым контролем направления плуга либо окучника.
4. Устройство отличается небольшими размерами и универсальностью. Его допустимо применять в открытом грунте и в тепличных условиях.
5. Прибор характеризуется простотой применения и ремонта.
6. Лебедка не представляет опасности для экологии, чего нельзя сказать об использовании тракторов и мотоблоков.

Как сделать раму лебедочного мотоблока

Открыть фотографию Как сделать раму лебедочного мотоблока в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией «Сохранить картинку как. » (правая клавиша мышки). Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Чаще всего вместе с этим материалом по теме

«Конструкция и крепление основных узлов мотоблока лебедки»

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ (ЖМЕМ НА КАРТИНКУ или название):

| Размеры фото: 1709px на 897px ; 306.3 Kb

Что собой представляет

Аппарат состоит из следующих узлов:

1. Двигатель с лебедкой.
2. Устройство, вспахивающее землю.

На лебедку наматывается металлический гибкий трос. Агрегат устанавливается на одном конце обрабатываемого участка и закрепляется в грунте. Мотор тянет плуг навстречу себе. В какой-то степени приспособление заменяет мотоблок. С помощью устройства можно передвигать грузы по горизонтальной плоскости. Это расширяет сферу применения агрегата. Управлять моторизированной лебедкой могут 2 человека. Один должен идти за плугом, а второй контролировать работу двигателя и регулировать скорость наматывания металлического троса. Однако, за мотоблоком может идти всего один оператор. В этом плане, данный прибор выигрывает у автоматической лебедки.

Приобретая приспособление с металлическим тросом, необходимо заострять внимание на следующих особенностях:

• мощность силового агрегата;
• номинальная скорость наматывания троса;
• способ монтажа и крепления в грунте;
• длина металлического каната;
• вид привода (бензиновый или электрический).

Наличие всевозможных функций также имеет большое значение. Не помешает опция регулирования скорости вращения. Очень удобна автоматическая тормозная система. Она сама останавливает агрегат в случае столкновения плуга с препятствием, например с большим булыжником. Однако такие функции нужны не всем. Из общего рейтинга моторизированных лебедок, каждый человек может подобрать для себя самый оптимальный вариант.

Типы устройств

По принципу работы силового агрегата автоматические лебедки подразделяются на:

1. Электрические аппараты (мощность двигателя в районе 1.5 кВт).
2. Бензиновые устройства (мотор в среднем имеет 6.5 л.с.).

Популярные модели

МЛ-03 «ЦЕЛИНА» с КПО

Это мотолебедка производства российской . Лебедка оснащена бензиновым четырехтактным двигателем мощностью 6,5 лошадиных сил. В комплекте идет навесное оборудование – плуг, культиватор, окучник. Требуемое топливо – АИ-92.

Другие технические характеристики:

• Объем двигателя – 198 кубических сантиметров.
• Емкость топливного бака – 3,6 литра.
• Число передач – 2.

• Общий вес – 57 кг.
• Длина троса – 50 метров.
• Скорость перемещения троса – 5 км/ч.

Судя по отзывам, этот механизм полностью соответствует характеристикам, заявленным производителем. Это удобное в использовании приспособление, которое существенно облегчает огородные работы.

Легко и просто управлять. Плуг тянет быстро даже на большом расстоянии. Вспахивали участок, который несколько лет не обрабатывался, и мотолебедка буквально выручила. Подходит для тяжелой почвы.Трос надежный и крепкий, не провисает и не болтается.

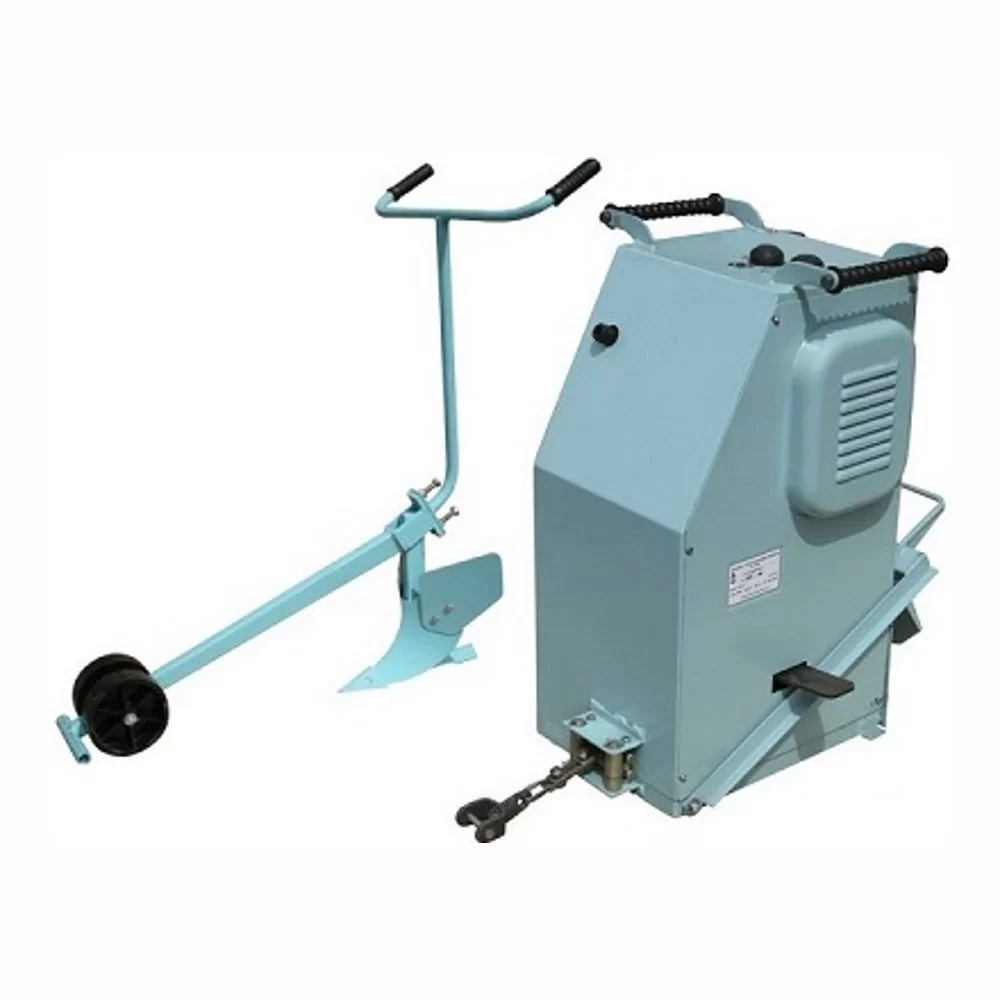

Могилев ЛС-100А

Лебедка производства белорусского холдинга Могилевлифтмаш оборудована электродвигателем мощностью 1500 Вт. Длина тягового каната – 40 метров, вес устройства – 58 кг. Этот механизм в равной мере подходит и для разработанных участков, и для твердой необработанной почвы. Можно применять и для перемещения грузов, например, при уборке на участке.

В комплектацию входят:

• Сама лебедка в сборе с опорным якорем.
• Опорные колеса.

• Навесное оборудование – плуг и окучник.
• Тяговый трос.

Мотолебёдка получила популярность благодаря своей высокой эффективности в работе, и удобству управления. Это подтверждают и отзывы владельцев.

Хороший бесшумный аппарат. Очень тихий двигатель, в отличие от бензиновых. Обрабатывает участок даже быстрее, чем мотоблок, и уж точно быстрее ручного культиватора. Удобные ручки, легкое управление при помощи кнопки, плавный пуск. Один недостаток – подойдет только для электрифицированного участка.

МЛ-1 М Бычок

Это одна из самых популярных моделей среди огородников, произведенная ИжТехМаш. Оснащена четырехтактным бензиновым двигателем мощностью 6,5 лошадиных сил. Имеется система воздушного охлаждения мотора, во избежание его перегрева. На максимальных оборотах скорость перемещения троса составляет около 5 метров.

Натяжной трос имеет длину 50 метров, и стандартный для мотолебедок диаметр 5 мм. Имеются валики-ограничители для предотвращения трения каната о раму. Общий вес устройства составляет 60 кг. В комплекте идет также навесное оборудование для сельхозработ.

Компактное устройство, которое избавляет от тяжелых огородных работ. Двигатель не перегревается, работает не слишком громко. Ручной стартер немного туговат, но по сравнению с ручной перекопкой огорода – это ерунда. Расход топлива низкий, тяговое усилие достаточно мощное. Легко перевозить – в багажник прекрасно помещается.

Лучшие электрические мотолебедки

Здесь главной движущей силой выступает электрический мотор. Для подключения лебедки потребуется протянуть удлинитель на 220 В, поэтому работать такими аппаратами получится на огороде, расположенном рядом с домом. Зато такие модели не требуют обслуживания и гораздо тише бензиновых аналогов. Еще они экологичнее и легче.

Могилев ЛС-100А

Рейтинг: 4.8

Электрическую мотолебедку выпускает . Сельскохозяйственная лебедка имеет электродвигатель мощностью 1.5 кВт, обеспечивающий экономичное расходование электроэнергии. В комплекте есть трос длиной 40 м для протяжки присоединяемого оборудования. Оператору доступно на выбор две скорости вспахивания 1.8 и 2.5 км/ч, что позволяет подобрать оптимальную величину в зависимости от твердости грунта. Из отзывов видно, что агрегат обеспечивает глубокую вспашку до 25 см и отваливает почву высокой горкой. Это содействует хорошей впитываемости влаги, если обрабатывать землю осенью. Еще так эффективнее выкорчевать сорняки на целине. Две рукоятки обеспечивают надежное удержание корпуса, а якорь выполнен в виде одного большого зуба, и не даст сдвинуть электроплуг с места.

Мотолебедка примечательна наличием колес на основном блоке. Это упрощает перевозку агрегата по месту. Поскольку переставлять оборудование приходится часто во время работы (по мере вспахивания полос нужно смещаться в сторону), собственные шасси повышают производительность. Пока один человек переставляет моторную часть, второй может нести плуг на новое место.

Достоинства

• экономный расход электроэнергии 1.5 кВт/ч;
• компактна при хранении;
• низкий уровень шума;
• две скорости вспахивания;
• неприхотлива в эксплуатации.

короткий сетевой провод.

Экопрон Бумеранг

Рейтинг: 4.7

Электрическая мотолебедка работает с мотором, мощность которого регулируется от 1500 до 2200 Вт. Максимальное тяговое усилие не уступает передовым бензиновым аналогам и составляет 500 кг. В комплекте есть трос длиной 30 м, который подойдет для огорода 3 сотки. Подключение к сети осуществляется посредством кабеля с вилкой, уже имеющихся на товаре. Скорость намотки стального каната достигает 45-60 м за минуту. Передача крутящего момента от мотора осуществляется через резиновый ремень — если плуг наткнется на огромный камень и затормозит, двигатель не повредится. Ровную намотку обеспечивает скользящее по направляющим колесо. Рама сварена из профильной трубы и снабжена перемычками, повышающими жесткость. Ломаться тут нечему. Производитель заверяет, что прослужит модель до 10 лет.

Мотолебедка выделяется на фоне остальных, как одна из самых компактных и легких. Масса агрегата составляет 37 кг. Габариты 68х41х46 см разрешают легко поместить оборудование в багажник легкового авто для транспортировки на дачу или другое место.

Достоинства

• включение и выключение одной кнопкой;
• простое обслуживание — только чистка от грязи;
• бесшумная работа;
• компактные габариты;
• малый вес 37 кг.

Особенности плуга для лебедки

Стоит разобраться перед началом работ в том, что в качестве рабочего элемента плуга выступает лемех, который подрезает пласт нижней части грунта. Среди прочих элементов есть еще и отвал, который предназначен для крошения и оборачивания земли. Используется в конструкции и полевая доска, которая выступает в роли опоры инструмента. Она упирается в дно борозды. Полевая доска, отвал, мех, а также стойка, с помощью которой фиксируется элемент плуга, составляют корпус конструкции. В грунте корпус перемещается по направлению горизонта, отрезая почву, а после деформируя ее и переворачивая.

Могилёвлифтмаш ЛС-100А

Данный бычок станет отличным решением для владельцев дач и приусадебных участков. Если ваше поле небольшого размера, и вы не хотите его копать вручную, просто установите на краю данный агрегат и присоедините к нему плуг. Тут все продумано для вашего удобства

Даже есть колесики для транспортировки, что очень важно, учитывая вес конструкции в 50 килограммов

Рекомендуем: ТОП-10 лучших газонокосилок для высокой травы и неровных участков в рейтинге покупателей

Привод у лебедки электрический, то есть для работы понадобится подключение к бытовой сети. Мощность мотора 1,5 киловатта, что позволяет без труда не только вспахивать участок, но и перемещать тяжести в горизонтальной плоскости. Длина троса 40 метров. И он полностью скрыт в цельном корпусе. Неприятности с попаданием внутрь посторонних предметов исключены. А на такое место в рейтинге бычок попал только по причине невозможности менять функционал устройства. Пахота – это единственное назначение, да и цена для электрического привода не самая привлекательная.

Недорогие модели

Не стоит думать, что недорогие модели отличаются плохим качеством сборки или ненадежностью в работе. Скорее это будет малое количество функций или слабосильный двигатель. Однако, на них всегда есть спрос. Не всем нужны многофункциональные лебедки. А если, земля на участке легкая или постоянно перепахивается, то и за дополнительные лошадиные силы переплачивать не имеет смысла.

Лебедка сельскохозяственная Бумеранг — видео

Технические характеристики электрической лебедки Бумеранг

• — Страна производитель: Россия
• — Вес, кг: 35
• — Напряжение, В: 220±10%
• — Потребляемая мощность, Вт — 2200÷2500
• — Скорость движения прицепного инструмента, м/мин – 45÷60
• — Габариты (Д×Ш×В), мм – 680 х 410 х 460
• — Длина троса, м – 30÷50
• — Удлинитель, м – 30÷50 ( категорически запрещается держать питающий кабель-удлинитель во время работы в смотанном в катушку виде)

Более подробно с техническими характеристиками и особенностями эксплуатации вы можете ознакомится, изучив руководство пользователя.

Производитель лебедки предоставил дополнительно следующую информацию:

1. Барабан удерживается постоянно подпружиненным тормозом. (Для исключения запутывания троса при размотке)

2. Ручки телескопические, настраиваются на любую высоту до 90см.

3. Переставлять лебёдку на соседнюю борозду можно за ручки (крепятся болтами с двух сторон) или одной рукой за раму, а другой — за перемычку ограждения.

4. Сначала выпускали лебёдки со шкивами по аналогии с белорусскими, но опрос покупателей показал, что скорость с подобранным диаметром шкива с одним ручьём практически всех устраивает.

«Единственное в РФ серийное производство. Гарантия от производителя 3 года. Хорошая мощность при небольших габаритах (помещается в багажнике любого автомобиля)» — данная цитата рекламного слогана, судя по всему, является фактом. Ведь аналог лебедка сельскохозяйственная ЛС-100А (также электрическая) производится в Могилеве. По сравнению с беларусской Бумеранг и легче и мощней, по крайней мере, исходя из декларируемых характеристик.

«Бумеранг» — это высокая степень экономичности, экологичности и удобства в работе, а так же низкий уровень шума.

Применение такой лебедки для вспашки — самый простой и эффективный вариант для обработки небольшого участка, для людей любого возраста. Простота обслуживания, легкость транспортировки, отсутствие шума и вредных выбросов — факторы способствующие росту числа владельцев.

Если у вас есть опыт применения данной лебедки для вспашки присылайте свои отзывы, они очень пригодятся тем, кто решил купить эту технику.

Мотолебёдка для вспашки почвы и других сельхозработ представляет собой тяговое устройство, которое буксирует на тросе плуг или культиватор. Сельскохозяйственная лебедка – прекрасный помощник на огороде, который облегчает труд, и обладает рядом преимуществ в сравнении с мотоблоком или ручным культиватором. Производится множество моделей таких устройств, которые различаются по габаритам, видам двигателей и комплектации.

Оплата и доставка

Оплата банковской картой через онлайн-платеж:

Александр

Алина Галиева

Лебёдка электрическая универсальная модели СГМК «Бумеранг 2000» предназначена для обработки почвы с использованием прицепного инструмента: пахотного плуга, окучника, бороны. Лебёдкой так же можно выполнять транспортировку на небольшие расстояния (учитывая длину троса) салазок, волокуш и других подобных приспособлений общим весом до 350 кг методом волочения.

Лебёдка предназначена к применению на дачных и приусадебных участках для эксплуатации при температуре окружающей среды от -10°С до +40°С, относительной влажности воздуха не более 80% и отсутствием прямого воздействия атмосферных осадков.

Лебёдка сельскохозяственная Бумеранг представляет собой устройство со стальной сварной рамой, на которой расположены барабан с тяговым тросом, связанный через зубчатое колесо со шкивом, перед барабаном установлен тросоукладчик, обеспечивающий равномерную укладку троса; электродвигатель закреплён на раме, вращение от которого передаётся на первичный вал, на котором находится муфта сцепления, телескопический кронштейн управления, на котором находятся кнопка включения электродвигателя.

Включение и выключение муфты сцепления осуществляется при помощи рычага. На рычаге установлен тормоз, при помощи которого осуществляется равномерное вращение барабана при размотке троса. На раме установлен грунтозацеп, который обеспечивает устойчивость и неподвижность устройства во время работы. Включение и эксплуатация лебедки осуществляется кнопкой.

Факторы выбора

Чтобы мотолебедка долго прослужила, и пользоваться ей было комфортно, при покупке нужно оценивать:

• Тип двигателя – если участок электрифицирован, оптимальным решением будет лебедка с электроприводом, так как это более экономный вариант.
• Мощность двигателя – от этой характеристики напрямую зависит скорость движения троса, и, как следствие, производительность сельхозлебедки.
• Жесткость троса и его диаметр – натяжной канат должен быть в меру жестким и эластичным, чтобы выдерживать нагрузки при работе.
• Легкость в управлении – самыми легкоуправляемыми считаются электролебедки, но и последние модели бензиновых устройств оптимизированы для простоты использования.
• Комплектацию – многие модели мотолебедок идут сразу с минимально необходимым сельхозинструментом.
• Габариты устройства – лебедка должна легко транспортироваться и перемещаться на участке.

Мнение эксперта

Куликов Владимир Сергеевич

Таким образом, как и любое другое устройство, мотолебедку следует подбирать «под себя», ориентируясь на множество факторов.

Изготовление электроплуга – Шаг первый

Суть усовершенствований заключается в следующем:

1. Облегчена транспортировка агрегата по земельному участку (колесо).

2. Лебедка состоит из трех блоков:

а) лафета, оснащенного колесом и четырьмя «клыками» (фото 2)\

б) рамы, оборудованной самодельным шестеренчатым редуктором; катушкой с тросом и механизмом сцепления с редуктором (рис. 1): передними ручками-упорами; съемно-регулировочными ручками (фото З),

в) салазками (рамой) (фото 4), на которых размещены электродвигатель, коробка с конденсаторами, вольтметром, предохранителями, выключателем, электрокабель и коробка для инструмента.

Преимущества трехблочной конструкции при хранении,транспортировке, передвижении по земельному участку и использовании блоков для других надобностей очевидны. Длина троса позволяет выполнять пахоту по всей длине участка. Агрегат может быть использован для развозки органических удобрений по участку на тяжело нагруженной тележке. Ручки-упоры позволяют ставить лебедку вертикально, что облегчает установку и снятие лафета.

На лафете рама с редуктором может с помощью ручек передвигаться вправо-влево, что способствует равномерному укладыванию витков троса на катушке.

Точные размеры блоков приводить не имеет смысла, поскольку подбирал все, исходя из имеющихся в наличии запчастей и найденных в металлоломе деталей. Ряд узлов по чертежам изготовил токарь. Но основные работы с помощью электродрели, болгарки и сварочного трансформатора (тоже собственной сборки) сделал самостоятельно.

Строение и виды плугов

Чтобы сделать плуг своими руками, необходимо иметь информацию о его строении и назначении частей. Чаще всего используются пахотные орудия общего назначения. Он состоит из нескольких частей, которые можно условно разделить на рабочие и вспомогательные:

рабочие:

• корпус — состоит из стойки к которой прикреплены лемех с отвалом и полевая доска;
• нож — основная режущая часть;
• предплужник — дополнительная режущая часть, срезающая задерненный слой почвы;

Устройство плуга общего назначения

Как работает такой плуг? Предплужник снимает верхний пласт земли с растущими на нем растениями, переворачивает его и укладывает на дно борозды, которая является результатом работы корпуса. Корпус с оснасткой отрезает часть грунта со стороны борозды, рыхлит его, оборачивает не определенный угол (зависит от конструкции), укладывает поверх перевернутого слоя дерна (уложенного предплужником). Чтобы выровнять стенку борозды, перед последним корпусом плуга ставят нож.

Плуги общего назначения могут обеспечить глубину вспашки от 20 см до 30 см, лемешные — от 16 см (у них также отсутствуют нож и предплужник).

Корпуса

По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:

• стойка;
• рабочая поверхность — лемех и отвал;
• полевая доска.

Корпус с лемехом и отвалом

Лемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.

Если вы собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

Отвальные. Для вспашки с полным или частичным оборотом пласта. Такие плуги способствуют почвообразованию (выросшие растения срезаются, укладываются на дно борозды, где перегнивают), обогащают почву кислородом (за счет рыхления).

• культурный — применяется для давно возделываемых земель, хорошо крошит почву, оборачивает в средней степени;
• полувинтовые отвальные корпуса используют для возделывания целины, вспашки сильно задерненной почвы, он хорошо оборачивает почву, умеренно ее крошит (модели с удлиненным пером оборачивают пласт полностью);
• винтовые — хороши при возделывании целины — пласт оборачивают полностью;

Виды корпусов лемешных плугов

Дисковый тракторный плуг

Планируя сделать плуг своими руками, конструкцию корпуса плуга выбирают исходя из типа почвы и поставленных целей. Иногда выбор зависит от типа выращиваемых насаждений. Например, под корнеплоды требуется усиленное рыхление, которое ни один из приведенных выше плужных корпусов не дает. Тогда используется специальный — комбинированный. Он имеет укороченные отвал и лемех, а также ротор. При вспашке ротор дополнительно измельчает землю, которая поступает с лемеха.

Отвал

Плужный отвал — одна из рабочих частей плуга (составляющая корпуса). Его работа — отрезать от стенки пласт почвы, крошить ее и переворачивать (оборачивать). То есть, во многом от качества отвала зависит насколько хорошо будет подготовлена почва. При самостоятельном изготовлении плуга это стоит помнить.
