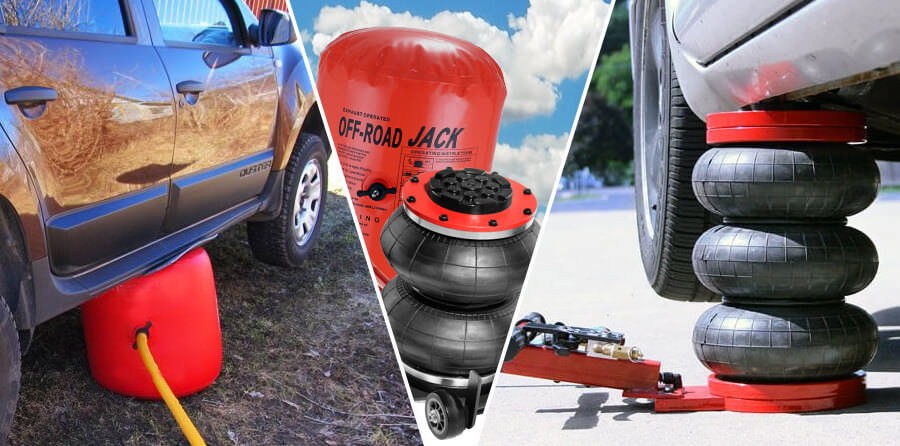

Пневмодомкрат. быстро и просто поднимаем авто

Как пользоваться гидравлическим домкратом: особенности конструкции

Чаще всего изготавливается самодельный пресс из гидравлического домкрата. Это объясняется конструктивными особенностями изделия и принципом его работы, который основан на законах гидравлики.

Самодельный пресс чаще всего изготавливается из гидравлического домкрата бутылочного типа

В цилиндре домкрата располагается поршень. Над ним или в отдельном резервуаре находится рабочая жидкость в виде минерального масла. Гидродомкрат приводится в действие при помощи маленького насоса, который нагнетает масло через перепускной клапан над поршнем. Усилие минимизируется благодаря разнице диаметров плунжера и цилиндра инструмента. Рабочая жидкость, которая находится над поршнем, выталкивает его, что способствует подниманию груза, расположенного над ним.

Чтобы опустить инструмент, следует знать, как пользоваться гидравлическим домкратом. Для этого необходимо медленно стравить рабочее масло из-под поршня в резервуар или в верхнюю часть цилиндра. С этой целью используется перепускной клапан в виде круглой головки с плечами, который необходимо ослабить.

При работе устройства могут возникнуть определенные трудности, что происходит в результате недостаточного уровня масла в устройстве

Для устранения неполадок важно знать, как заправить домкрат гидравлический своими руками. Для этого необходимо открутить заливную пробку на корпусе инструмента и вставить в отверстие шланг для наполнения резервуара до нужного объема

По завершении процесса осуществляется прокачка домкрата.

Причины поломок домкрата

Конструкция гидравлического домкрата может существенно отличаться. Многие профессиональные модели могут прослужить в течение длительного периода, но все же определенные причины могут привести к возникновению серьезного дефекта.

Гидравлический домкрат подкатного типа

Неисправности гидравлического домкрата можно связать со следующими проблемами:

1. Чаще всего из строя выходит рабочий цилиндр, а также зеркала плунжера. Подобная неисправность приводит к тому, что рабочая часть не держит давление, масло проникает из рабочей камеры в надпоршневое пространство. В этом случае возникает довольно много проблем с применением устройства.
2. В большинстве случаев повреждение зеркал происходит по причине халатности во время эксплуатации. Гидравлика не работает в этом случае или обладает низкой эффективностью. Поверхность повреждается по причине транспортировки в горизонтальном положении, если этого не предусмотрел производитель.
3. Слишком серьезное повреждение поверхности зеркал приводит к тому, что жидкость начинает вытекать, в полость попадает воздух, за счет чего начинает активно развиваться коррозия.
4. Коррозия на поверхности становится причиной быстрого износа различных уплотнителей и манжет. При их изготовлении применяется резина, которая подвержена механическому воздействию. В результате деформации и сильного износа в масло попадает большое количество посторонних элементов, которые приводят к засорению установленных клапанов и каналов.
5. Механические воздействие, к примеру, на момент падения устройства с большой высоты также становится причиной появления большого количества проблем. Слишком сильное воздействие может привести к появлению внутренних или поверхностных деформаций корпуса, искривлению основных элементов.
6. Слишком высокая нагрузка может стать причиной повреждения механизма. Распространенной проблемой можно назвать искривление штока, за счет чего камера также начинает пропускать масло по причине перекоса основного элемента. Каждая модель подъемного механизма рассчитана на определенную нагрузку, которая указана в инструкции по эксплуатации.
7. Применение не по предназначению тоже приводит к появлению основных неисправностей. Использовать гидравлический домкрат следует исключительно исходя из рекомендаций производителя.

Многие причины неисправности подъемного механизма являются следствием неправильного применения устройства. Кроме этого, обслуживание некоторых моделей гидравлических домкратов предусматривает периодическую замену масла. Эти и многие другие моменты учитываются при рассмотрении инструкции по эксплуатации.

Преимущества и недостатки гидравлических домкратов

Невозможно правильно выбрать домкрат, не ознакомившись прежде с их достоинствами и недостатками. К достоинствам можно отнести:

• Эти подъемные механизмы отличаются неприхотливостью в обращении. Обладая достаточно высокой мощностью подъема, они могут помочь решить возникшие задачи почти в любых, даже экстремальных, условиях.
• Функцию рабочего элемента выполняет несжимаемая жидкость. Благодаря ей можно плавно поднимать любое устройство, расположенное на домкрате, а также опускать его столь же аккуратно.
• Устройства отличаются высокой грузоподъемностью, обеспечивая высокий коэффициент полезного действия. Есть модели, у которых он составляет 80%.

При всей своей универсальности эти механизмы обладают и определенными недостатками:

• Если транспортное средство находится слишком низко, то, даже используя самый современный домкрат, поднять его не получится из-за невозможности подсунуть устройство под автомобиль. Для использования таких устройств необходима достаточно высокая начальная высота подъема.
• Определенные сложности возникают и с регулировкой высоты опускания. Объясняется это тем, что в каждой модели механизм регулировки может иметь разное исполнение.
• Иногда некоторые рабочие узлы выходят из строя. Чтобы этого избежать, необходимо постоянно следить за уровнем масла, а также осматривать сальники и клапаны на предмет присутствия протечек. При обнаружении последних их нужно сразу же устранять. Если этого не сделать, то дальнейшее использование устройства может быть небезопасным.

Необходимость подъема грузов возникает в самых разных сферах человеческой деятельности. Для оперативного и безопасного решения этой задачи необходимо использовать специальное устройство, которым на сегодняшний день является гидравлический домкрат. Это проверенное временем приспособление, которое обладает высокой грузоподъемностью и отличается универсальностью использования. Чаще всего домкраты применяют автомобилисты, когда им нужно поднять свое транспортное средство на высоту для выполнения определенных операций.

Однако, помимо этого, домкраты можно использовать и для выполнения других работ, например, запрессовки, гибки и др. Актуальным для большинства пользователей достоинством является то, что они очень просты в обращении. Поднять груз на необходимую высоту можно с помощью ноги или руки. Простой является и операция по опусканию поднятого груза. Поэтому нет ничего удивительного в том, что гидравлические домкраты активно используются не только специалистами, но и простыми обывателями.

Как переделать домкрат, чтобы он работал «вверх ногами»

В данном обзоре автор подробно рассказывает, как можно переделать домкрат — чтобы он мог работать в положении «вверх ногами».

У многих, наверняка, возникнет вопрос: «А зачем вообще использовать домкрат в перевернутом положении?» Это может пригодиться при изготовлении различных самоделок.

И первым делом потребуется разобрать гидравлический домкрат. На самом деле тут много ума не надо — делается все элементарно.

Сначала домкрат нужно почистить и помыть от грязи. Затем через отверстие в корпусе сливаем масло.

Далее зажимаем подошву в слесарных тисках и откручиваем большую гайку в верхней части. Потом снимаем сам корпус и выкручиваем центральную часть.

Рекомендации по эксплуатации гидравлических домкратов

В последнем разделе рассмотрим, как пользоваться гидравлическим домкратом. Из-за своей большой массы такие домкраты не пользуются большой популярностью у автомобилистов в роли мобильного устройства для подъема машины. Хотя в последнее время компактные бутылочные гидравлические домкраты заняли свою нишу и обосновались в багажниках микроавтобусов, минивенов и внедорожников.

Для подъема и спуска машины необходимо:

• убедится, что соблюдены правила безопасности, о которых мы говорили в начале статьи;
• установить домкрат под кузовом на устойчивую основу и убедиться, что регулировочный винт находится в закрытом положении;
• вставить рукоять в захват и двигать вверх и вниз для поднятия кузова;
• чтобы опустить кузов, достаточно ослабить зажим регулировочного винта.

ООО ПК «СКиТ» Нижний Новгород Владимир, Иваново, Кострома, Бор

Изготовление подкатного домкрата для автомобиля

В данном обзоре автор делится идеей, как из подручных материалов сделать своими руками подкатной домкрат для легкового автомобиля.

Для этого «гаражного проекта» потребуются профильные трубы, металлические колесики и запчасти от старого реечного домкрата, а именно: рейка, подъемный механизм и рукоятка.

Первым делом автор сваривает из профильных труб прямоугольную рамку. Внутри нее он приваривает рейку вместе с подъемным механизмом от реечного домкрата.

Основные этапы работ

На следующем этапе, после изготовления основания, по бокам прямоугольной рамки из профильных труб необходимо будет приварить металлические колесики.

Из отрезков профильных труб автор изготавливает новый подъемный элемент, который затем нужно будет соединить с запчастями от реечного домкрата.

После этого останется только зачистить сварные швы в местах соединения деталей и покрасить готовый подкатной домкрат. Устанавливаем рукоятку.

обзор: как своими руками сделать простой электропривод для автомобильного домкрата.

Подробный процесс изготовления подкатного домкрата для автомобиля вы можете посмотреть в видеоролике на нашем сайте. Свои замечания пишите в х под видео.

Оцените запись

Как собрать простой пневматический домкрат?

В отверстие подушки вкручивается болт, в котором предварительно необходимо проделать сквозное отверстие. В это отверстие будет вмонтирован колесный штуцер. Все соединения должны быть резьбовыми, и их необходимо уплотнить ФУМ-лентой. Конструкцию самодельного домкрата можно считать законченной. При его использовании достаточно подставить домкрат под порог автомобиля и наполнить подушку воздухом. Использовать можно обычный автомобильный насос. Преимущества такого домкрата в его простоте и надежности. При этом нет необходимости устанавливать устройство на плотную горизонтальную поверхность. Домкрат выполнит свою работу в любых условиях. Но и недостатков имеется в избытке:

Схема простого пневматического домкрата из трубы.

• большие габариты: с таким устройством очень неудобно обращаться, если ваш автомобиль имеет низкую посадку;
• при подъеме автомобиля приходится пользоваться насосом, а это довольно долго и затруднительно.

Выход заключается только в использовании компрессора или баллона со сжатым воздухом. Но чтобы конструкция работала безотказно, ее потребуется дооборудовать редукционным клапаном. При избыточной подаче давления внутрь резиновой камеры такой клапан автоматически откроется и предотвратит разрыв резины.

Самоделок на основе подушки от грузовика уже существует достаточно много. Но используются они по прямому назначению обычно только в гаражных условиях. Только здесь можно быстро обеспечить необходимую высоту подхвата и высоту подъема. А вот насчет грузоподъемности можно не беспокоиться: пневматический домкрат, собранный своими руками из подушки, можно применить практически для любых марок автомобилей.

Сравнение устройств

Винтовые домкраты с трапециевидной резьбой при высокой грузоподъёмности сохраняют простоту конструкции, небольшой вес и простоту эксплуатации. Ромбическая конструкция таких механизмов выделяется наличием длинной рукояти привода, снижающее необходимое усилие для подъёма груза. Также конструкция обладает малым весом и неплохой устойчивостью.

1. Рычажно-винтовые подъёмные механизмы выделяются большими высотами поднятия и малыми размерами.
2. Стоечно-винтовые домкраты обладают высокой устойчивостью и жёсткостью.
3. Конструкции реечного типа отличаются возможностью использования в разных направлениях и простотой эксплуатации, а также высоким показателем подъёмной силы.
4. Бутылочные гидравлические домкраты имеют наиболее простую конструкцию и высокой жёсткостью соединения в процессе работы. Усилия для подъёма прилагаются минимальные.
5. Подкатные домкраты устойчивые, имеют небольшую начальную высоту установки и немалую жёсткость во время работы.
6. Домкраты с электроприводом лучше всего проявляют себя в экстремальных условиях, не требуют физических усилий и обладают высокой точностью и устойчивостью.
7. Пневматические подъёмные механизмы обеспечивают удобство и надёжность использования благодаря большим опорным поверхностям. Также они выделяются бесшумностью и хорошей скоростью работы, высоким КПД и неприхотливостью.

Изготовление лифта для фрезера разных типов

Мастера в домашних условиях чаще всего используют для конструирования фрезерного подъёмника обыкновенный автомобильный домкрат. Реже встречаются конструкции с применением резьбовой шпильки или цепной передачей, а также микролифты.

Приступая к работе, стоит запомнить ряд базовых правил:

1. Все детали лифта для фрезера должны иметь высокую жёсткость, особенно станина. Это повышает безопасность мастера во время работы и влияет на точность обработки заготовок.
2. Подъёмный механизм конструируют так, чтобы иметь возможность не только быстро поставить и снять фрезер, но также заменить на нём режущие насадки.
3. Для качественной обработки большей части материалов достаточно хода в 50 мм.

Домкратный

Наиболее стандартная и простая в изготовлении разновидность лифта под рабочий верстак. Положение фрезера здесь регулируется домкратом для машины.

Домкратный механизм

Подъёмное приспособление для фрезера делается по такой схеме:

1. Берётся лист фанеры или ДСП толщиной свыше 15 мм. Из него изготавливают короб, который крепится снизу рабочего стола. Это будет одновременно защитный кожух и опора всей конструкции.
2. В столе высверливается отверстие, куда будет проходить рабочая головка электроинструмента.
3. Фрезер присоединяют снизу столешницы к подвижной части подъёмника, а домкрат – к нижней стенке опорного кожуха
4. Металлическая или текстолитовая опорная пластина будет перемещаться вдоль фиксированных осей.

Один из вариантов присоединения

С резьбовой шпилькой

Чтобы изготовить своими руками лифт для фрезера, понадобится маленькая резьбовая шпилька, а также опорный диск и маховик. Работы ведутся по следующей технологии:

1. Из деревянной доски циркулярной пилой или электролобзиком вырезается круг толщиной до 2 мм, который будет опорным основанием для ручногофрезера.
2. По центру круга просверливают выемку диаметром 1 см. В неё устанавливается резьбовая шпилька свыше 5 см в длину, которая прикрепляется к деревянному кругу посредством двух гаек и шайб.
3. Низ резьбовой шпильки соединяется с маховиком.
4. В дно отверстия, куда проходит нижняя часть шпильки, вставляют фланцевую гайку. Это будет важнейшая деталь, контролирующая перемещение подъёмника.

Порядок соединения

С цепной передачей

Изготовить своими руками фрезерный лифтс цепной передачей сложнее и дольше, но результат будет того стоить. Если все этапы пройдут правильно, ручной фрезер будет ходить вверх-вниз плавно и без малейших помех. Конструкция подъёмника включает в себя несколько деталей:

• специальную рамку;
• движущуюся вставку;
• механизм натяжения.

На специальной рамке верхняя и нижняя фрезерные пластины соединяются друг с другом посредством шпилек. Им отводится роль основного рабочего механизма. Под движущейся вставкой имеется в виду пластина из двух слоёв, между которыми помещены гайки с установленными на них звёздочками. Ведущая звёздочка насаживается на вал с помощью втулки. Соотношение зубцов у ведущей и ведомой звёздочек должно быть 1 к 2. Роль подвижной вставки может исполнить стандартная велосипедная цепь.

Применяется цепь от велосипеда

Кроме того, для правильной работы подъёмного механизма необходимо обеспечить цепной передаче достаточное натяжение. С этой целью устанавливают металлический полумесяц. Один из его углов будет под натяжением, но это не помешает свободному поворачиванию полумесяца. Рядом ставят эксцентрик, поворотное движение которого будет усиливать или, наоборот, ослаблять давление на полумесяц. За счёт этих мер и будет получено надёжное натяжение цепи.

С цепной передачей

Микролифт

Микролифтпозволит регулировать перемещение фрезеровочного станка, задавать угол наклона его оси с точностью до миллиметра. Здесь понадобится ходовая гайка и трос. Алгоритм изготовления такой:

1. На рабочем столе закрепляется опорная площадка для нижнего ролика лифта для фрезера.
2. В роли подвижного механизма устанавливается шпилька. С помощью токарной установки ее подгоняют под нужные размеры.
3. Снизу опорной площадки прикрепляется трос, на котором затем делается петля.
4. Устанавливается маховик, а петлю крепят на ходовую гайку в направляющей.

Микролифт позволит регулировать миллиметры

Причины неисправности гидравлического домкрата

Первой причиной выхода из строя гидравлики стает повреждение зеркал плунжера и рабочего цилиндра. В этом случае устройство не держит давление, масло легко перетекает из рабочей камеры в надпоршневую, поэтому такой домкрат попросту или не работает, или плохо держит нагрузку. Повреждение зеркал происходит из-за халатности хозяина. Во-первых, домкрат нельзя хранить и транспортировать горизонтально в том случае, если производитель не предусмотрел такую возможность. Результатом стает вытекшая рабочая жидкость, завоздушивание гидросистемы, а там, где воздух, там и коррозия.

Во-вторых, при появлении коррозии на зеркалах рабочих поверхностей домкрата моментально изнашиваются манжеты и уплотнители — резина не железная. В результате этой истории в масле появляется еще больше постороннего мусора, продуктов износа манжет, продуктов коррозии, что приводит к засорению маслопроводящих каналов и клапанов. Поэтому необходимо производить замену жидкости и промывку гидросистемы.

Частые ошибки и как их избежать

Многие автолюбители часто задаются вопросом, стоит ли делать домкрат рычаг или иную конструкцию своими руками для того, чтобы проводить ремонтные и монтажные работы, поднимать авто или иные грузы. Все зависит от стоимости материалов. В 2021 году цена готового заводского домкрата может достигать 5 000 рублей, однако затраты на инструменты и детали для самоделки могут значительно превышать данную сумму. Самой частой ошибкой является то, что неопытные автолюбители предпочитают изготовлять гидравлический механизм, нежели пневматический или реечный, которые значительно дешевле и проще.

На сегодняшний день цена на домкраты не такая высокая, и задаваться вопросом, стоит ли тратить свое время и делать такое приспособление в домашних условиях, не стоит. Если нет никакого желания, то лучше приобрести готовую подъемную конструкцию в магазине, но если хочется сделать ее собственноручно, можно проверить свои способности. Некоторые специалисты утверждают, что при самостоятельном изготовлении простого рычажного домкрата можно сэкономить пару тысяч рублей.

Необходимо тщательно изучить чертеж самоделки, правила техники безопасности, а также размеры самодельного подкатного домкрата. В неопытных руках любой материал, пресс или инструмент может выступить в качестве опасного оружия, которым можно нанести серьезные травмы. Для того чтобы вырезать и оттачивать детали из стальных листов, следует обзавестись защитными очками для предостережения возможных травм глаз. Любая оплошность при изготовлении домкратов может привести к необратимым последствиям, результат которых исправить очень сложно.

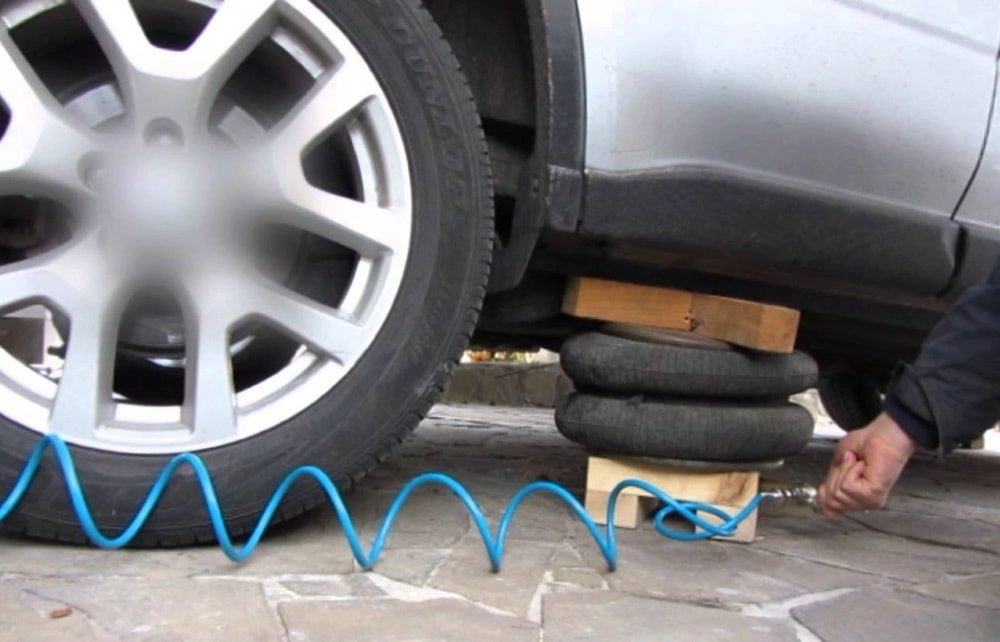

Пневматический домкрат своими руками

В качестве примера также рассмотрим пневматическое устройство, которое проще всего сделать. Итак, понадобятся:

• Воздушная подушка. Основная работающая часть, которую можно найти на разборке или на рынке. В её роли может выступить обыкновенный резиновый баллон с пневматической подвески автомобиля. Лучше всего подойдёт с грузового, поскольку он намного прочнее и выдерживает сильное давление, что увеличивает подъёмный момент. Но у него большая высота, поэтому подставить такой домкрат под машину с малым клиренсом не всегда получится;
• Два болта. Они понадобятся для изготовления клапана в подушку. Вообще в ней изначально есть заводское отверстие с резьбой, в которое вкручивалась трубка высокого давления. Теперь вместо неё нам нужно подобрать того же диаметра болт, а затем найти ещё один, который послужит верхней крышкой. Их нужно высверлить так, чтобы при соединении друг с другом внутри них получалась полость. Затем помещаем внутрь верхнего болта шарик от подшипника и прочный штуцер для накачки. Теперь всю конструкцию можно сварить и закрутить в отверстие подушки.

В принципе, таким самодельным устройством уже спокойно можно поднять любой легковой автомобиль. Достаточно подставить пневматический баллон под платформу на днище и подсоединить шланг высокого давления к штуцеру. Подавая сжатый воздух, подушка начнёт подниматься вместе с машиной.

Принцип работы самодельного пневматического домкрата

Для удобства такой домкрат можно доделать, придумав ему надёжную платформу с колёсиками. Таким образом, если баллон брать на разборке, то устройство собственного изготовления выходит практически за копейки.

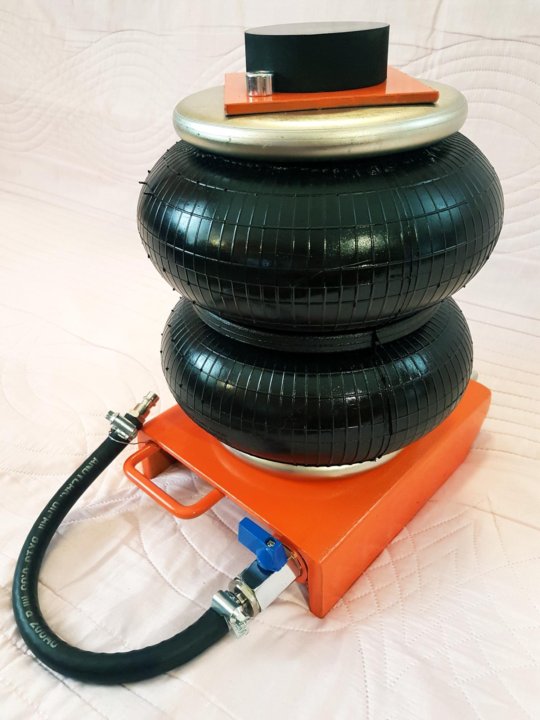

Улучшенный пневмодомкрат на колесиках

Также можете посмотреть несколько видео, как сделать пневматический домкрат своими руками:

Что нужно для изготовления пресса

Сделать пресс из домкрата своими руками позволяют чертежи такого устройства. Их несложно найти в Сети в открытом доступе.

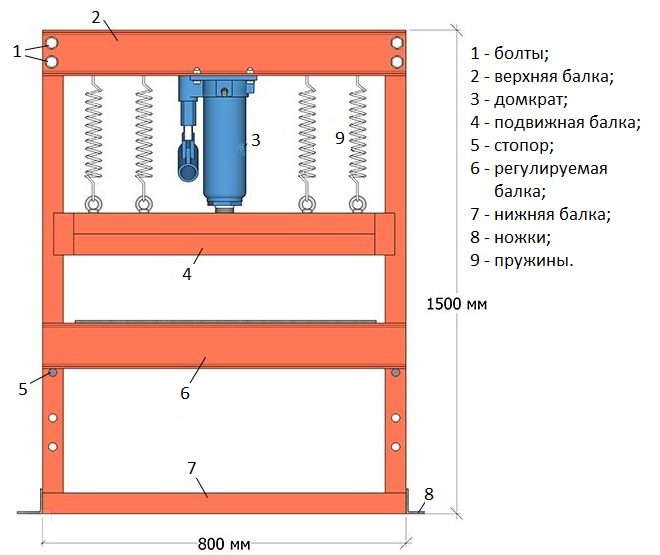

Чертеж самодельного пресса из гидравлического домкрата

Для изготовления пресса гидравлического из домкрата следует также подготовить:

1. сам гидродомкрат одноштокового бутылочного типа (для пресса, который будет использоваться в домашних условиях, подойдет и домкрат, развивающий усилие до 10 т);
2. инвертор с набором электродов;
3. ножовка по металлу;
4. болгарка с набором дисков, предназначенных для резки металла;
5. отрезок швеллера размера 8 и выше длиной 4 м;
6. квадратная или прямоугольная профильная труба с толстыми стенками;
7. равнополочный металлический уголок № 50;
8. стальная полоса, имеющая толщину более 10 мм;
9. отрезок трубы длиной 10–15 мм, диаметр которого должен подходить под размер домкратного штока;
10. металлопластина размером 25х10 см и толщиной 9–10 мм;
11. две пружины, которые нужны для возвращения упора в первоначальное положение (подойдут пружины от автомобильных кресел, дверей и др.).

Заготовки из швеллера

Вариант №4. Реечный домкрат своими руками

Реечный домкрат своими руками

В этом мастер-классе рассмотрим процесс изготовления несложного реечного домкрата. Такое приспособление поможет без проблем поднять машину или любой другой тяжелый предмет. Конструкция предельно проста, а размеры будут браться на основе имеющихся материалов.

В конструкции нет ничего сложного

Для изготовления потребуются:

• гаечные ключи;
• сварочный аппарат;
• электродрель (или сверлильный станок при наличии такового);
• болгарка;
• швеллер на 200;
• полоска 8-миллиметровой стали;
• отрезок квадратной трубы (стенки 2 мм, размеры – 40х20 мм);
• гайки, болты и т. д.

Шаг 1. Вначале возьмите обрезок «двухсотого» швеллера (можете взять больший), длина которого равна 60 см. Подобную деталь можно сделать из стальной полосы.

Такую деталь можно сделать из стальной полосы

Шаг 2. Разметьте на полках швеллера будущие отверстия 40х20 мм для профильной трубы, не забывая о припуске 2-4 мм.

Размечаются отверстия под профильную трубу

Шаг 3. Вырежьте эти отверстия, воспользовавшись любым доступным инструментом. При необходимости обработайте края напильником.

Отверстия вырезаютсяОбработка напильником

Шаг 4

Важно, чтобы в эти отверстия свободно проходила профильная труба (см. фото ниже). Труба должна свободно проходить в отверстия

Труба должна свободно проходить в отверстия

Шаг 5. Возьмите кусок водопроводной трубы (1/2 дюйма) со стенками толщиной 2-3 мм. Нужно, чтобы длина трубы где-то на 5-6 мм превышала ширину детали из швеллера.

Отрезок пол-дюймовой трубыПравильная длина трубы

Шаг 6. Приварите к швеллеру трубу.

Трубка приваривается к швеллеруРезультат работы

Шаг 7. Возьмите полосу толщиной 8-10 мм и размерами 70х500 мм. Разметьте ее: в середине должно оставаться 65-70 мм, в то время как по краям – 200 мм или немного больше.

Размеченная стальная полоса

Шаг 8. Сделайте болгаркой надрезы на полосе, дабы согнуть ее (примерно на ½ толщины). Благодаря этому она без проблем согнется в тисках.

Полоса надрезается болгаркойПолоса сгибается в тискахЕще одно фото процесса

Шаг 9. Согнутую П-образную полосу проварите по надрезам для повышения прочности.

Надрезы провариваются для прочностиГотовая П-образная деталь

Шаг 10. Проделайте в этой детали отверстия диаметром около 20 мм – можете просверлить их либо, к примеру, прожечь горелкой.

В этой детали нужно проделать отверстияОтверстия прожигаются горелкойГотовые отверстия

Шаг 11. Когда отверстия будут готовы, приступайте к сборке конструкции. Используя подходящий кругляк, который проходит в приваренную трубку, сделайте ось. Еще для этого можете использовать болт или шпильку подходящего размера.

Начинаем сборку конструкцииОсь из подходящего круглякаОсь вставлена в отверстия

Шаг 12. Вставьте на место и обварите. В итоге у вас должно получиться примерно следующее.

Что получилось в итоге

Шаг 13. Возьмите такую же полосу толщиной 8-10 мм, изготовьте из нее пару фиксаторов. Разметьте и вырежьте отверстия для профильной трубы.

Размечено отверстие под трубуОтверстия вырезаютсяФиксаторы с отверстиямиПримерка фиксатора

Шаг 14. Возьмите П-образную деталь, просверлите в ней отверстия диаметром около 12-14 мм. Вставьте в них пруток, обварите.

В П-образной детали сверлятся отверстияОтверстия готовыПруток вставлен в отверстия

Шаг 15. После этого возьмите гайки на 6 (потребуются 4 шт.).

4 гайки на 6

Шаг 16. С помощью гаек будут крепиться пружины. Приварите 2 гайки на швеллер и 2 – на фиксатор.

Гайки нужны для крепления пружинГайки привариваютсяВот что получилосьКрепятся пружиныРезультат проделанной работы

Шаг 17. Во втором фиксаторе просверлите отверстие диаметром 10 мм, затем расточите до овальной формы.

Второй фиксаторОтмечено будущее отверстиеПросверлено отверстиеОтверстие расточено до овальной формы

Шаг 18. Возьмите болт на 10, приварите его к швеллеру.

Здесь нужно приварить болтБолт приварен к швеллеру

Шаг 19. Изготовьте упор для второго фиксатора, приварите его. В нашем примере он сделан из отрезка толстостенной трубы.

Упор для второго фиксатораПримерка упораСварочные работыУпор приварен

Шаг 20. Проведите окончательную примерку деталей.

Окончательная примерка деталейВсе детали примеряются

Шаг 21. Конструкция практически готова.

Конструкция практически готова

Приварите рычаг к П-образной детали, а к швеллеру – полку либо кронштейн для крепления крюка или площадку для упора при подъёме тяжести.

Рычаг, приваренный к П-образной детали

Собственно, самодельный реечный домкрат готов. Удачи в работе!

Самодельный реечный домкрат в работе

Виды домкратов

На сегодняшний день в ассортименте магазинов для автолюбителей есть несколько видов домкратов как от отечественных, так и от зарубежных производителей. Популярные разновидности:

• гидравлический;
• механический;
• электрогидравлический и электрический;
• пневматический.

Работа гидравлического подъемника заключается в том, что он перекачивает в рабочую полость тормозную жидкость или гидравлическое масло. У одноклапанных моделей есть клапан, который предотвращает обратный отток масла, а в двухклапанный тип встроен перепускной страховочный клапан, который препятствует мелким повреждениям конструкции, если будет превышена допустимая нагрузка.

Пример использования домкрата

Механический самодельный домкрат является подъемным устройством для комплектации легковых автомобилей. Принцип его работы заключается в том, что винтовая шпилька перемещается механическим усилием.

Что касается электрогидравлической конструкции, то она приходит в действия за счет электропривода. Существуют некоторые модели подъемника, у которых есть ручной привод.

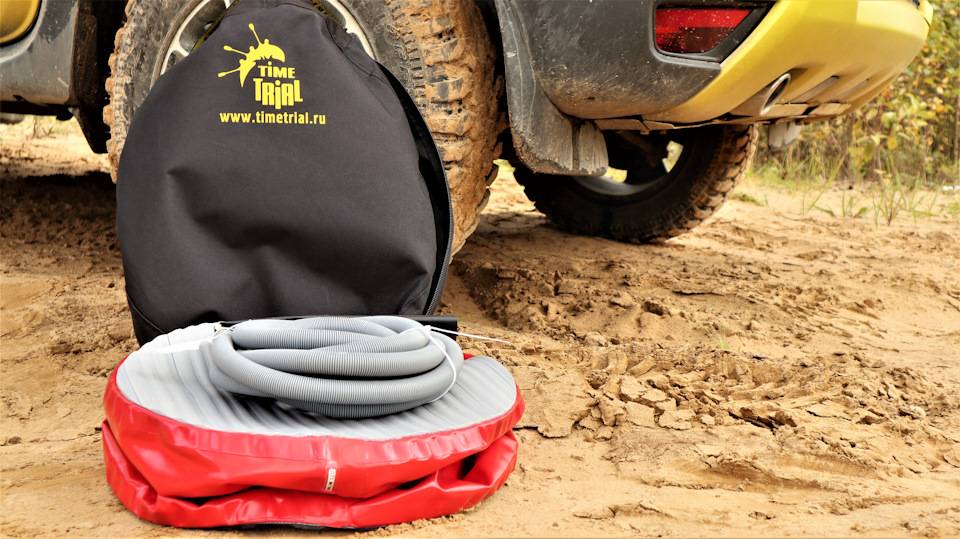

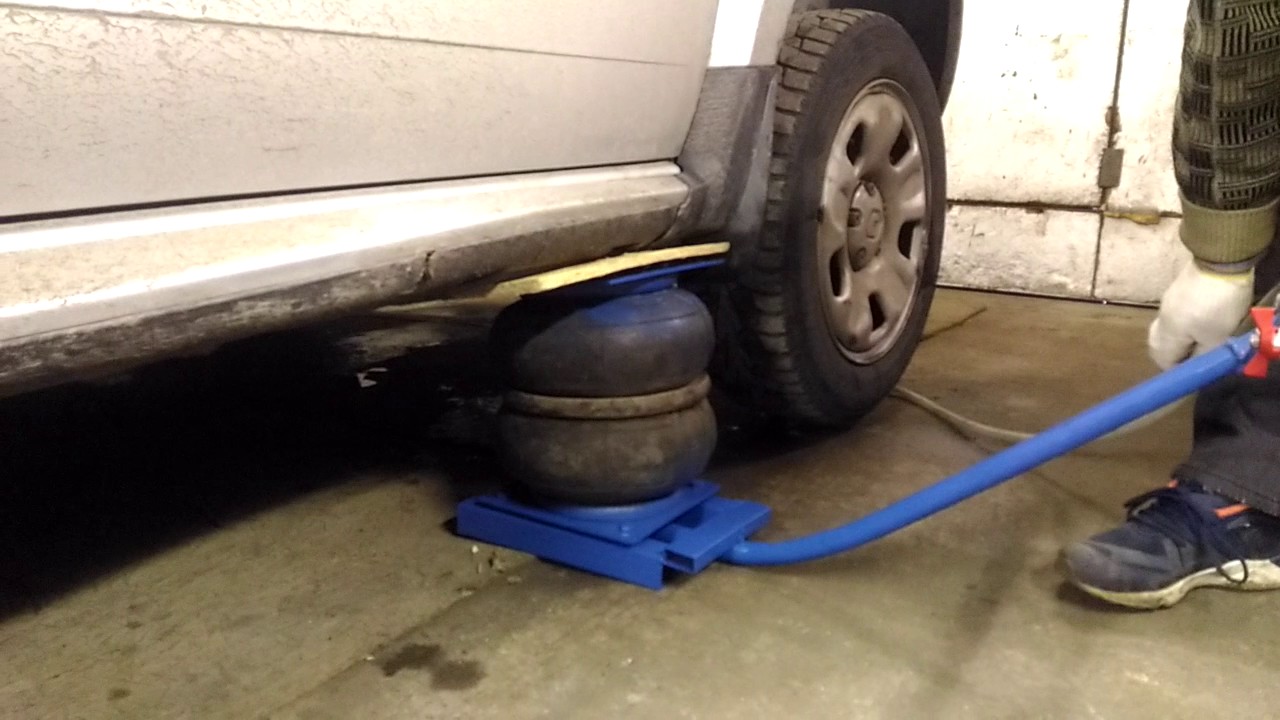

У пневматических приборов в цилиндр накачивается воздух, за счет чего начинается работа механизма. Самодельный инструмент также приходит в действие от выхлопных газов любого транспортного средства, чего нельзя сказать о промышленном варианте, для работы которого требуется производительное компрессорное оборудование.

Обратите внимание!

Материал для изготовления домкрата зависит от того, какая у него грузоподъемность и тип конструкции. Подкатные приспособления для ремонта легковых машин изготовляют из алюминия, а грузовые гидравлические варианты — из чугуна и стали. Грузоподъемность и механизм в целом напрямую влияют на разновидность материала и на его толщину.

Подкатной домкрат, выполненный из стали

Ремонт подкатных гидравлических домкратов

Подкатной гидравлический домкрат отличается от бутылочного только более сложной механической частью и гидравликой, которая рассчитана на работу в горизонтальном положении. Если его полностью разобрать, гидравлическая часть будет иметь совсем незначительные изменения по сравнению с вертикальным домкратом. Механическая часть ремонтируется по мере поступления проблем, а могут они выражаться в износе рычажно-подъёмной системы, износе шарниров и сочленений, а также в регулировках опорного механизма.

После того как домкрат отремонтирован и собран, необходимо выгнать из системы воздух и прокачать ее новой жидкостью. Жидкость заливается под завязку, после чего конструкция несколько раз прокачивается до тех пор, пока домкрат не будет стабильно держать номинальную нагрузку. После этого система проверяется на предмет течи жидкости и домкрат готов к использованию. Поднимайте тяжести аккуратно, и удачных всем дорог!

Гидравлический подкатной домкрат своими руками

Подкатной домкрат своими руками сделать очень просто. Основу гидравлического домкрата, состоящую из подъемной площадки и подъемного рычага, можно сделать самостоятельно из швеллера. Самодельный подкатной домкрат используется как подъемная сила, а для того, чтобы конструкция передвигалась, следует приделать к ней ролики, подшипники или обыкновенные колесики.

Схема готового домкрата

Установка домкрата обязательно должна осуществляться на подвижном типе площадки, которую принято называть «качелями». Это необходимо для того, чтобы компенсировать движения домкрата, спровоцированные незначительной сменой угла. Площадка-качели должна выполнять раскачивающиеся движения, а для ее изготовления рекомендуется использовать тот же швеллер. Предварительно в подъемной основе швеллера следует просверлить отверстие сквозного типа, после чего поместить «качели» на винт таким образом, чтобы между площадкой и основой получился зазор диаметром в 1,5 см.

Обратите внимание!

Для того чтобы увеличить показатели прочности готовой гидравлической конструкции, по бокам рекомендуется соорудить раскосы, используя для этих целей прутья. Чем большей будет толщина прутьев, приваренных к основе, тем прочнее будет изделие.
