Виды и технические характеристики лебедок организация работ при использовании лебедок конспект мчс

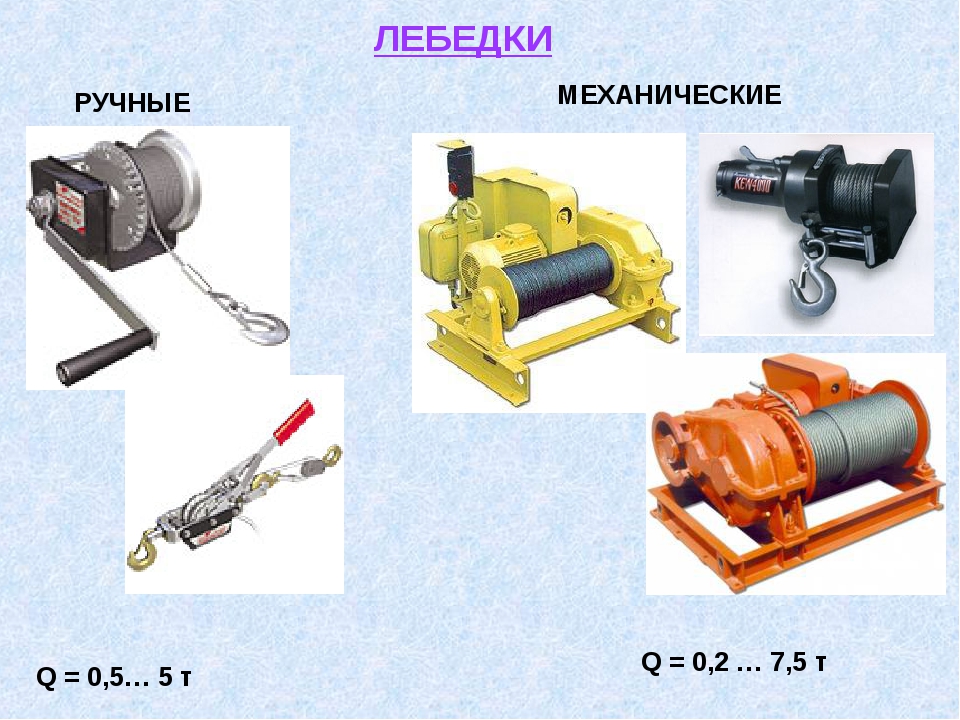

Основные виды лебедок

В зависимости от назначения и конструкции лебедки делятся на следующе виды.

По устройству тягового органа лебедки бывают:

канатные,
цепные,
тросовые.

По виду установки лебедки делятся на:

стационарные – они имеют жесткое крепление к потолку, стене или полу;
мобильные – перемещаются на тележках или посредством специальных подвесов.

По количеству приводных барабанов лебедки бывают таких видов:

однобарабанные,
двухбарабанные,
многобарабанные.

В зависимости от вида барабана лебедки выпускаются таких типов:

нарезные,
гладкие,
фрикционные.

По особенностям конструкции лебедки могут быть:

рычажные,
барабанные,
червячные.

Что это такое?

Под названием лебедка известен целый ряд механизмов. Несмотря на нюансы, они имеют общую черту — тяговое усилие транслируется от барабана при помощи различных передаточных приспособлений. Привод также довольно сильно варьируется. Лебедки используют как грузоподъемное оборудование. Поднятие производится не только вверх; груз может быть передвинут одновременно и в сторону.

Конкретная грузоподъемность сильно варьируется в зависимости от сложности устройства и цели его применения. На лебедочные установки разработан целый ряд ГОСТов, регламентирующих особенности машин различного предназначения. Среди них выделяются стандарты:

12617-78 (для машин, используемых на водном транспорте);

Назначение и принцип действия лебедки

Лебедку применяют во многих отраслях человеческой деятельности.

Это специальный механизм, предназначенный для поднятия груза по вертикали или его передвижения по горизонтали за счет передачи усилия от привода барабана до гибкого тягового элемента, например, троса или цепи.

В зависимости от вида лебедки, с ее помощью можно выполнять следующие задачи:

Перемещать автомобиль. Тут механизм чаще всего используется, чтобы подтянуть транспортное средство к какому-либо статическому объекту, в случаях, когда машина не способна самостоятельно передвигаться, например, «села» в песок. При помощи лебедки машина может подтягиваться сама, либо подтягивать другие ТС. Вообще лебедка, установленная на любом транспорте, особенно предназначенном для езды по пересеченной местности, включая снегоход и квадроцикл, используется для высвобождения застрявшей техники.
Подъем груза – самый очевидный способ использования механизма. Так лебедки представляют собой основу подъемных систем различных кранов, включая автомобильные и башенные. Также специальные ручные лебедки автолюбители и мастера покупают в гараж, как альтернативу тали. Кстати говоря, сами тали, равно как и кран-балки, которые встречаются почти в каждой крупной мастерской, также построены на основе лебедочного механизма.

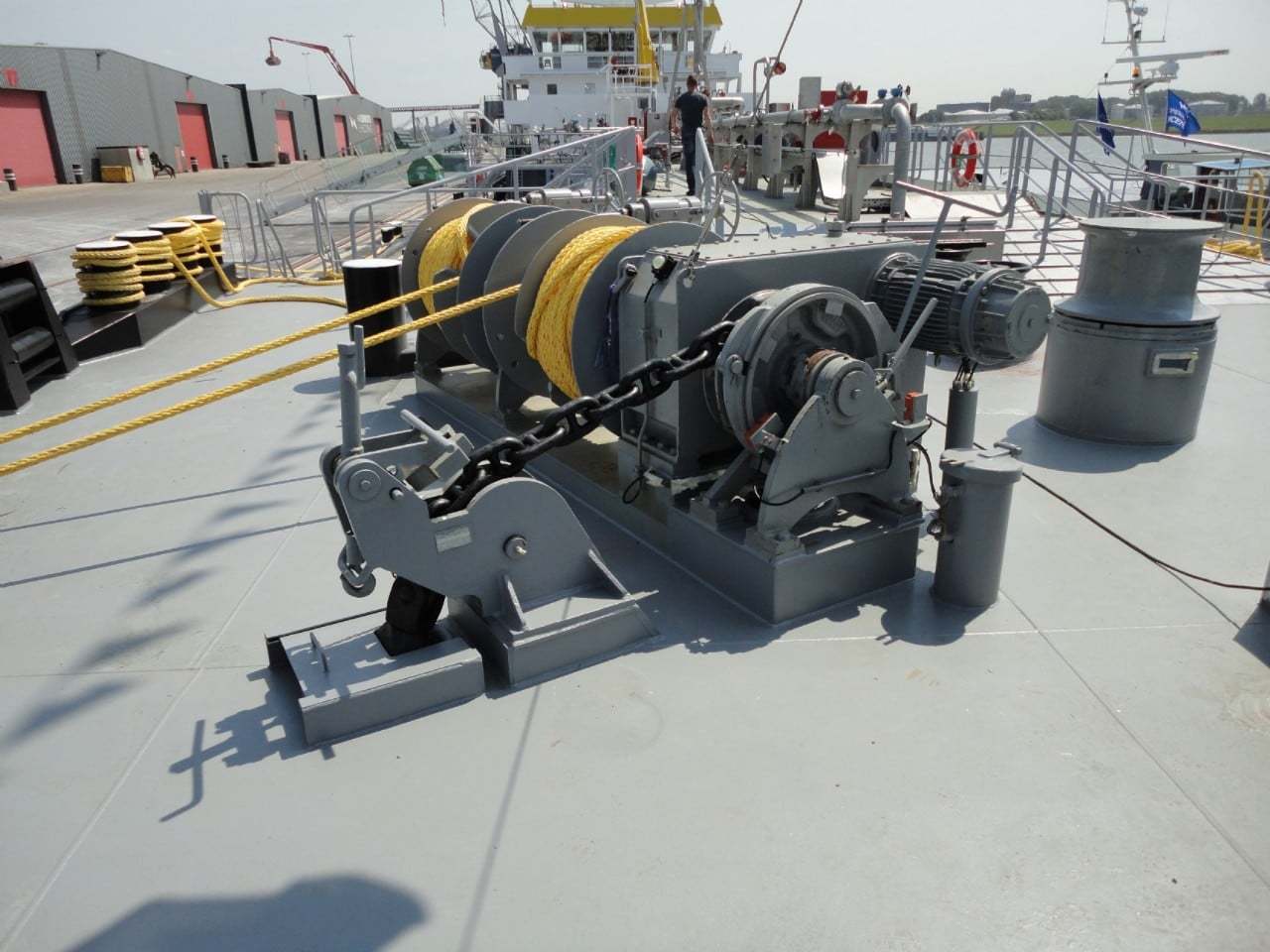

На воде лебедки используются в составе якорного, швартовного устройства как небольшой лодки, так и огромных судов.

Следует сразу отметить, что несмотря на схожий принцип работы, каждый вид лебедок предназначен для выполнения вполне конкретной, ограниченной работы.

Самый же простой вариант исполнения устанавливается на колодце, для спуска и подъема ведра с водой.

Применение лебедки из бензопилы

Насадка лебедка на бензопилу используется для подъема и перемещения строительных материалов, вытаскивания застрявшей техники, буксировки на сушу лодок. Она станет незаменимым помощником при экстренных ситуациях.

Особенности:

Тяговое усилие лебедки из бензопилы напрямую зависит от мощности задействованного агрегата. Номинал может достигать от полутора до двух тысяч килограмм. Если вы будете использовать вспомогательный блок, то этот показатель существенно возрастет.
Чтобы лебедка с приводом от бензопилы корректно выполняла свои функции, потребуется оснастить агрегат дополнительными элементами, такими как отводный блок, с увеличением тяговой силы и возможностью менять траекторию направления, различные анкера, кронштейны, крюки, стропальные ремни.

Рекомендуется использовать максимально мощные бензопилы для создания лебедки. Это необходимо для того чтобы не перегорело сцепление и не перегрелся двигатель.

Электрическая лебедка: принцип действия и особенности подбора

Электрические лебедки являются одними из самых распространенных тяговых механизмов. Они нашли широкое применение в разных сферах, включая строительство и промышленность. Кроме того, без них не обойдется ни один автомобилист, который любит езду по труднопроходимым участкам дороги. Об особенностях такой техники мы и поговорим сейчас.

Из чего состоит электрическая лебедка

Из основных составляющих элементов устройства стоит выделить:

электромотор. Силовой агрегат приводит всю конструкцию в действие. Мощность двигателя напрямую влияет на грузоподъемность и скорость подъема устройства;
барабан. Во время работы механизма на барабан наматывается трос. От емкости барабана зависит, на какую высоту лебедка способна поднять груз;
понижающий редуктор. Отвечает за плавность намотки троса. С его помощью можно замедлять обороты мотора и регулировать плавность тяги;
раму. Выступает в роли опорной конструкции лебедки

Некоторые недооценивают важность этого элемента, в то же время, его прочность влияет на надежность работы всей системы;
тормоз электродвигателя. Рядом с мотором находятся тормозные диски, с помощью которых можно зафиксировать трос в нужном положении;
канат

Несмотря на простоту устройства каната, его прочность и диаметр влияют на способность механизма работать с разными грузами. Высокое качество каната существенно повышает уровень безопасности при работе с грузоподъемной техникой;
пульт управления. С его помощью можно запустить механизм, изменить скорость подъема, зафиксировать груз и т. д.

Принцип работы электрической лебедки достаточно простой: в моторе электрическая энергия преобразуется в силу тяги, затем канат начинает навиваться на барабан. Наличие тормозного устройства предотвращает обратное движение барабана, а также дает возможность зафиксировать груз.

Разновидности устройств

Классифицировать электролебедки можно по разным критериям:

необходимое питание. Прежде всего, механизмы могут работать от бытовой сети и от электрической сети на 380 В. Кроме того, бывают и лебедки на 12 вольт, а также другие устройства, работающие от автомобильного аккумулятора;
способ монтажа. Установки бывают переносными и стационарными. Первые весят до 40-50 кг, так что их легко переносить, в то время как вторые отличаются большей мощностью, в результате чего подходят для интенсивных работ;
принцип действия (устройства могут быть гидравлическими, червячными и т. д.);
конструктивные особенности (на одну или несколько скоростей, одно- и многобарабанные).

Важность инструкции по эксплуатации электрической лебедки

Независимо от того, вы собираетесь приобрести автомобильную лебедку, лебедку на 220 вольт, или же любое другое похожее устройство, до начала работ необходимо ознакомиться с инструкцией по эксплуатации такого механизма. В ней содержится информация о технике безопасности, правилах хранения, транспортировки и эксплуатации техники, а также другая полезная информация, которая поможет продлить срок службы механизма и избежать различных непредвиденных происшествий.

На что обращать внимание при выборе устройства

Перед тем, как выбрать электрическую лебедку, стоит обратить внимание на такие параметры:

грузоподъемность;
скорость подъема;
длина и диаметр троса;
мощность мотора;
габариты и вес модели;
необходимое рабочее напряжение.

Современный рынок предлагает достаточно большое количество разнообразных механизмов, так что вы сможете подобрать для себя оптимальный вариант.

Как продлить сроки использования самодельного механизма?

Надежность самодельной лебедки напрямую зависит от качества ее сборки. Помимо этого существует ряд других факторов, которые влияют на продолжительность сроков применение механизма.

В их число входит:

слаженная работа сцепления. Для этого владелец лебедки из бензопилы должен постоянно следить за состоянием основных деталей узла. При необходимости любую изношенную запчасть нужно заменить;
идеальное состояние двигателя – не допускается эксплуатация механизма при плохой работе мотора. Это приведет не только к повышенному износу ДВС, но и увеличит риск повреждения объекта, который нужно вытащить. Мотор от должен работать одинаково стабильно, как на холостых, так и на высоких оборотах;
надежность крепления элементов безопасности. При интенсивной эксплуатации самодельной лебедки нужно регулярно проверять состояние крюков якоря, ремней и других деталей. Если хотя бы одна из запчастей неисправна, то это повысит риск травмы оператора и потери буксируемого объекта;
правильная работа стартера . Если пусковой механизм работает с перебоями, то это превратит использование лебедки в настоящее испытание для ее владельца;
надежность буксировочного троса. От его исправности зависит безопасность при работе с механизмом. В случае обрыва одной из нитей троса, его потребуется полностью заменить;
надлежащее качество горючего и масла. Чтобы двигатель прослужил длительное время, для его заправки нужно использовать только качественные фирменные масла и бензин с октановым числом не ниже, чем указано в инструкции.

Подготовка к самостоятельной сборке

Непосредственно перед изготовлением самодельного приспособления потребуется изучить чертежи. В схемах должны быть указаны способны монтажа всех используемых деталей, а также их размеры.

Для работы также нужно предварительно подготовить:

двигатель от хозяйственной бензопилы в комплекте с топливным баком, карбюратором и приводом. Требуемая мощность бензомотора составляет от 3 л. с. и выше;
редуктор – этот механизм необходим для понижения создаваемого крутящего момента, который генерирует двигатель;
барабан – его можно найти на рынке старой техники. Подойдет элемент от старой лебедки или самодельное приспособление из листов кованой стали;
кулачковые зажимы – требуются для фиксации барабана в неподвижном состоянии;
рычаг – нужен для включения и выключения двигателя;
хомуты – с их помощью редуктор подключается к ДВС цепной пилы.

Лебедка с приводом от бензопилы должна быть оборудована надежным металлическим тросом, выдерживающим значительное усилие на разрыв и истирание.

Что нужно для изготовления лебедки?

Несмотря на простоту изначальной конструкции и легкость в самостоятельной сборке, конструктору лебедки все же потребуется подготовить определенный перечень деталей и механизмов. Их монтаж в общее устройство приспособления позволит собрать оборудование, которые будет работать максимально стабильно и не подведет владельца в самый неподходящий момент.

Для сборки лебедки на основе хозяйственной бензопилы изготовителю потребуется:

полностью исправная и готовая к работе бензиновая пила – среди сборщиков большой популярностью пользуются отечественные модели Дружба и Урал, а также высококачественные брендовые пилы Stihl, Husqvarna, Patriot и Al-Ko. Главное требование к двигателю – его мощность должна составлять не менее 3 л. с.;
редуктор – этот механизм будет подключаться к силовому агрегату бензопилы и снижать создаваемое ДВС изначальное крутящее усилие;
металлические трубы, стяжки, кронштейны, стальные листы – нужны для сборки опорной рамы и корпуса лебедки;
барабан и усиленный металлический трос;
стальной крюк;
кулачковые металлические зажимы;
крепежные хомуты;
рычаг для управления лебедкой.

Комплектующие из металла и стали лучше всего заранее покрыть грунтовкой и несколькими слоями краски. Она защитит детали от образования очагов коррозии и гниения, вызванного регулярной эксплуатацией приспособления в условиях постоянного воздействия влаги.

Назначение и принцип действия лебедки

Лебедку применяют во многих отраслях человеческой деятельности.

В зависимости от вида лебедки, с ее помощью можно выполнять следующие задачи:

Перемещать автомобиль. Тут механизм чаще всего используется, чтобы подтянуть транспортное средство к какому-либо статическому объекту, в случаях, когда машина не способна самостоятельно передвигаться, например, «села» в песок. При помощи лебедки машина может подтягиваться сама, либо подтягивать другие ТС. Вообще лебедка, установленная на любом транспорте, особенно предназначенном для езды по пересеченной местности, включая снегоход и квадроцикл, используется для высвобождения застрявшей техники.
Подъем груза – самый очевидный способ использования механизма. Так лебедки представляют собой основу подъемных систем различных кранов, включая автомобильные и башенные. Также специальные ручные лебедки автолюбители и мастера покупают в гараж, как альтернативу тали. Кстати говоря, сами тали, равно как и кран-балки, которые встречаются почти в каждой крупной мастерской, также построены на основе лебедочного механизма.
На воде лебедки используются в составе якорного, швартовного устройства как небольшой лодки, так и огромных судов.

Самый же простой вариант исполнения устанавливается на колодце, для спуска и подъема ведра с водой.

От чего зависит долговечность самодельных мотолебедок?

Главный фактор, который на это влияет, это качество сборки

Поэтому обратите внимание на следующее:

надежность сцепления мотоинтсрумента;
отсутствие проблем с запуском двигательной части пилы – пробуксовок, беспричинных выключений: пила должна ровно работать и одинаково хорошо держать холостые и высокие обороты;
безотказный стартер – иначе минутная работа превратится в многочасовые муки;
наличие систем безопасности, крюков, ремней, которые должны помочь довести конструкцию совершенного вида.

Диагностируйте бензиновые пилы на предмет неисправностей, и только потом приспосабливайте их для самоделок: так вы обеспечите себе безопасность и сэкономите время.

Лебёдка автомобильная [ править | править код ]

Автомобильная лебёдка — механизм, закреплённый на автомобиле и предназначенный для его перемещения путём наматывания троса, свободный конец которого зацеплен за неподвижный предмет — хорошо закреплённый или значительно большей массы.

Автомобильные лебёдки бывают трёх типов:

электрические, с питанием от автомобильного аккумулятора;
механические лебёдки — это лебёдки, приводимые в действие двигателем автомобиля. К раздаточной коробке подключается специальная коробка отбора мощности, от которой лебёдка и получает крутящий момент. Эти лебёдки отличает: высокая мощность, неприхотливость и надёжность; возможность изменять скорость наматывания троса путём изменения оборотов двигателя. Основным недостатком механических лебёдок является их возможность установки только на внедорожники, раздаточная коробка которых допускает подключение коробки отбора мощности;
гидравлические лебёдки — лебёдки, работающие от гидромотора, который обычно приводится в действие насосом гидроусилителя руля. Гидравлические автомобильные лебёдки имеют ряд существенных преимуществ: высокая надёжность гидромотора; устойчивость к перегрузкам (при перегрузке гидромотор не ломается, а просто останавливается); возможность работать под водой (гидромотор герметичен). К недостаткам данной лебёдки можно отнести: невысокая скорость сматывания троса (данный параметр может быть критичным для спортсменов); невозможность работы при выключенном моторе; часто одного насоса гидроусилителя руля не хватает для одновременной работы лебёдки и гидроусилителя руля.

Назначение лебедок

Разные виды лебедок применяют во многих отраслях человеческой деятельности. Это специальный механизм, назначение которого – подъем груза по вертикали или его передвижения по горизонтали за счет передачи усилия от привода барабана до гибкого тягового элемента, например, троса или цепи.

В зависимости от вида лебедки с ее помощью можно выполнять следующие операции:

Перемещать автомобиль. Тут механизм чаще всего используется, чтобы подтянуть транспортное средство к какому-либо статическому объекту, в случаях, когда машина не способна самостоятельно передвигаться, например, «села» в песок. При помощи лебедки машина может подтягиваться сама, либо подтягивать другие ТС. Вообще лебедка, установленная на любом транспорте, особенно предназначенном для езды по пересеченной местности, включая снегоход и квадроцикл, используется для высвобождения застрявшей техники.
Поднимать грузы. Самый типичный способ использования механизма. Так, лебедки представляют собой основу подъемных систем различных кранов, включая автомобильные и башенные. Также специальные ручные лебедки автолюбители и мастера покупают в гараж, как альтернативу тали. Кстати говоря, сами тали, равно как и кран-балки, которые используются практически в каждой крупной мастерской, также построены на основе лебедочного механизма.
Использоваться на судах. На воде лебедки используются в составе якорного, швартовного устройства как небольшой лодки, так и огромных судов.

Следует сразу отметить, что несмотря на схожий принцип работы, каждый вид лебедок предназначен для выполнения вполне конкретной операции. Поэтому не существует универсальных видов лебедок.

Самый же простой вариант конструкции лебедки устанавливается на колодце для спуска и подъема ведра с водой.

Лебедка ручная. Цена

В специализированных магазинах можно выбрать необходимые устройства для вытаскивания машин. Большей частью они представлены моделями китайского производства. Основными показателями выбора являются цена и тяговое усилие, которое должно быть не менее 1 т. При выборе грузоподъемность лебедки должна быть не менее двукратного веса автомобиля.

Популярной среди автолюбителей является тайваньская лебедка ручная 4т Jun Kaung.

Лебедка ручная рычажная не должна быть слишком дорогой. Если она превышает 5-6 тыс. руб., целесообразно приобрести за ту же цену электрическую модель б/у.

Изделия европейского производства имеют цену в разы больше, но у них высокая надежность и удобство применения. На рисунке изображено устройство французского производства грузоподъемностью 3,2 т, но оно работает лучше тайваньского на 4 т.

Можно найти хорошую отечественную модель, например, «Спутник». Хоть и грузоподъемность у нее составляет всего 500 кг, работает она надежно, имеет приемлемую цену и вполне подходит для легкового автомобиля. Около 3 тыс. руб. стоит рычажная лебедка МТТМ грузоподъемностью до 3,2 т. По отзывам покупателей ее можно применять как подъемно-тяговое устройство для разных целей. Достоинством устройства является отсутствие холостого хода ручки, а также плавное снятие нагрузки.

Отзывы профессионалов говорят о том, что для вытягивания автомобиля достаточно усилия 500-1200 кг. Лебедки грузоподъемностью около 2 т вполне достаточно. Кроме того, большая часть моделей не дотягивают до заявленного усилия. Основная причина в том, что к рукоятке необходимо прилагать большие усилия, наваливаясь на нее всем телом. Для многих устройств требуются более мощные и длинные рукоятки, а также стальные канаты.

По отзывам тех, кто часто встречается с бездорожьем, нужна электрическая лебедка, которая позволит развивать необходимые усилия и скорость. Для того чтобы подстраховаться на непредвиденные ситуации, лучше иметь комбинированную модель, которой также можно вытянуть автомобиль вручную.

При покупке изделия следует обращать особое внимание на то, чтобы не было подделок. Их можно обнаружить по качеству деталей, маркировке, названию фирмы-изготовителя и отсутствию сертификатов

Насадка «Лебедка» для бензопилы – упрощенный способ сделать из мотопилы тяговую конструкцию

Проектирование и сборка лебедки из бензопилы своими руками хоть и не требует глобальных технических знаний, но нуждаются в определенной сноровке, которая есть не у каждого. Для большинства более простым способом считается приобретения готового набора – насадки «Лебедка».

Дополнительные устройства — насадки «Лебедка» на бензопилу производятся к большинству современных бензопил и различаются тяговым усилием, длиной троса и габаритами. С их помощью можно легко отодвинуть упавшее дерево с проезжей части, вытянуть с кювета авто, пришвартовать к берегу лобку или расчистить завалы в случае чрезвычайной ситуации.

Барабанное чудо техники

Внешне данное устройство для автомобиля напоминает те лебедки, которые устанавливаются на спецтранспорт и эвакуаторы. Компонентами выступают барабан и редуктор. Причем редуктор бывает шестеренчатый и червячный. Соответственно, червячная лебедка — это один из вариантов выбора. Барабан же служит для того, чтобы тросовая, цепная или ленточная составляющая механизма наматывалась и разматывалась постепенно по мере вращения.

Червячные

Начнем с червячного типа. Они имеют очень весомое преимущество — редуктор позволяет намного проще организовать систему застопоривания лебедки. То есть уровень безопасности очень высокий. Не забываем про такие качества работы как надежность и разнообразие способов фиксации. Но и недостатков червячный механизм не лишен.

Размеры. Механическая червячная лебедка достаточно крупная. Ее в багажнике обычной легковушки хранить проблематично. Преимущественно используют в гараже или частном доме.
Возможности. Механизм не рассчитан на вытягивание большой массы. Потому для тяжеловесных авто этот вариант не подходит.
Сложная конструкция и обслуживание. Плюс ко всему, «червяк» не любит грязь.

Как вы видите, замечания достаточно критичные. Если вам нужна лебедка, чтобы вытаскивать машину из грязи и болота, тогда червячный вариант вам скорее всего не подходит.

Шестеренчатые

Теперь что касается шестеренчатых моделей барабанных лебедок. Они состоит из:

редуктора;
рычага;
барабана.

Такие модели для авто более привлекательные за счет простой конструкции, элементарной эксплуатации и такого же обслуживания. Да и цена отличается порой в несколько раз в пользу шестеренок. Фиксация троса осуществляется храповиком, потому к нему предъявляют повышенные требования по качеству и надежности.

Однако недостатки шестеренчатый механизм имеет. Для некоторых из вас они могут оказаться критичными.

Размеры барабана. Они ограничиваются размерами самого устройства. Потому трос можно использовать только определенной длины.
Незначительный внутренний диаметр барабана. При наматывании троса из стали он будет сильно изгибаться, что быстро приведет к износу.
Укладка троса. Считается слабым местом, поскольку порой не выдерживает нагрузки и перестает работать. Что за этим последует? Трос попросту будет попадать на шестерни, из-за чего вы лишь зря потратите свои нервы и силы.

Что можно сказать о барабанных лебедках? С точки зрения их эксплуатации в условиях экстремальных ситуациях (таких, когда я застрял посреди проселочной дороги), они не являются оптимальным решением. Все же лучше их эксплуатировать в условиях гаража.

Лебедка из бензопилы своими руками – алгоритм сборки

Если опыт работы с инструментами у владельца пилы все же есть, тогда ничто не помешает сделать лебедку из бензопилы своими руками. Для этого потребуется подготовить элементы механизма.

В перечень необходимых деталей входит:

бензопила – подойдут старые модели Дружба или Урал. Основное требование к пиле – ее двигатель должен обладать мощностью не менее 2,5 кВт;
барабан, на который будет наматываться трос. Его можно сделать, или взять готовое изделие от старого ручного механизма;
редуктор – он нужен для снижения крутящего момента ДВС бензопилы;
круглые или квадратные стальные трубы – они требуются для изготовления несущей рамы и якоря. Последний даст возможность неподвижно зафиксировать устройство на поверхности;
несколько кулачковых зажимов;
рычаг;
крепежные хомуты.

Важно, чтобы на металлических деталях отсутствовали следы ржавчины. В противном случае самодельная лебедка довольно быстро выйдет из строя

Лебедка на бензопилу собирается в следующем порядке:

Рама – одна из важнейших деталей самодельного устройства. От ее прочности зависит надежность всего механизма. Поэтому детали для рамы должны быть сплошными, и довольно крупными. При этом запчасти для несущей конструкции не должна обладать большим весом, чтобы не утяжелять всю конструкцию. Лучше всего для этой цели подойдут металлические трубы. Их необходимо сварить между собой в форме квадрата. Внутри него потребуется приварить еще несколько труб, которые будут удерживать двигатель;
Затем в задней части рамы потребуется установить мотор, а позади него – барабан для троса. Двигатель можно прикрепить болтами, чтобы его можно было снять. Основание катушки нужно приварить;
После этого к мотору нужно подключить барабан и понижающий редуктор. Делать это нужно посредством сплошного металлического вала. При работе мотор будет передавать обороты через редуктор на используемый вал, с которого вращательное усилие ДВС будет передаваться на барабан
Чтобы наладить запуск барабана а автоматическом режиме, к валу потребуется подключить рычаг. Обе детали будут соединяться при помощи кулачковых зажимов. Таким образом, при переводе рычага в одно положение барабан будет включаться, а при установке в другое – элемент будет останавливаться. Это существенно упростит использование самодельного механизма;
Чтобы сделать якорь, потребуются заостренные металлические уголки. При работе они будут углубляться в грунт, или цепляться за прочный устойчивый предмет на ровной горизонтальной плоскости.

В конце лебедка из бензопилы должна быть протестирована. Не нужно сразу же проверять механизм при буксировке тяжелых предметов. Сначала потребуется вытащить им малогабаритный объект. В это время нужно проверить надежность крепежей устройства и наличие постороннего шума при работе двигателя от пилы. Если все работает, значит, самодельный механизм полностью готов к эксплуатации.
