Возможные неисправности рулевого управления, их причины и методы устранения ваз 2107 жигули

Снятие и установка рулевого редуктора ваз 2107

Для выполнения работы по снятию и установке редуктора рулевого управления ваз 2107 потребуется помощник.

Снятие редуктора рулевого управления с автомобиля ваз 2107

1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. На автомобиле ваз 2107 с системой впрыска топлива снимаем адсорбер (см. «Адсорбер автомобиля ваз 2107 — проверка клапана продувки, снятие и установка»).

3. Отворачиваем гайку болта крепления промежуточного вала рулевого управления к валу рулевого редуктора и вынимаем болт (см. «Рулевой вал автомобиля ваз 2107 — снятие и установка»).

4. Отсоединяем от сошки редуктора рулевого управления рулевые тяги (см. «Рулевые тяги автомобиля ваз 2107 — замена»).

5. Торцовым ключом на 19 мм отворачиваем три гайки крепления редуктора рулевого управления к левому лонжерону автомобиля ваз 2107, удерживая болты от проворачивания ключом того же размера. Придерживая рулевой редуктор, извлекаем болты.

6. Вынимаем вал рулевого редуктора из вилки карданного шарнира промежуточного рулевого вала. 7. Поворачиваем сошку рулевого редуктора до упора в проушину А картера редуктора. Это облегчит снятие рулевого редуктора с автомобиля ваз 2107.

Установка редуктора рулевого управления на автомобиль ваз 2107

1. Установив рулевое колесо в направление прямолинейного движения автомобиля ваз 2107, через отверстие в перегородке моторного отсека вставляем вал рулевого редуктора в вилку карданного шарнира промежуточного рулевого вала, ориентируя сошку редуктора (см. ниже п. 4).

2. Закрепляем рулевой редуктор болтами к лонжерону кузова автомобиля ваз 2107.

3. Если возникли затруднения при соединении рулевых валов, то не соединяя их, закрепляем рулевой редуктор на лонжероне автомобиля ваз 2107. Сняв рулевое колесо (см. «Рулевое колесо автомобиля ваз 2107 — снятие и установка»), снимаем вал рулевого управления и устанавливаем рулевой механизм, надев проушину карданного шарнира промежуточного вала на шлицы вала рулевого редуктора (см. «Рулевой вал автомобиля ваз 2107 — снятие и установка»).

4. Ориентируем сошку рулевого управления так, чтобы линия, проведенная через центры отверстий сошки, находилась на расстоянии 27,5 мм от установочной плоскости рулевого редуктора (среднее положение ролика рулевого редуктора). Устанавливаем рулевое колесо в положение прямолинейного движения автомобиля ваз 2107.

5. Подсоединяем к сошке рулевые тяги.

6. После установки нового рулевого редуктора заливаем в картер рулевого редуктора трансмиссионное масло (см. «Редуктор рулевого управления автомобиля ваз 2107 — проверка уровня масла»).

Источники

• vaz2107club.ru/remont/r_22/116-snyatie-i-ustanovka-rulevogo-reduktora-vaz-2107.html
• drom.ru/reviews/lada/2107/620003/133133/
• luxvaz.ru/vaz-2107/12-rulevoy-mehanizm.html
• drive2.ru/l/537506430794597236/
• bumper.guru/klassicheskie-modeli-vaz/rulevoe-upravlenie/rulevoy-reduktor-vaz-2107.html

Поэтапная регулировка червячного редуктора.

Для того что бы самостоятельно провести регулировку рулевого редуктора автомобиля ваз 2107, необходима плоская отвертка, гаечный ключ на 19, помощь еще одного человека и следовать поэтапному выполнению работ:

• Что бы регулировка рулевого механизма была выполнена качественно, автомобиль нужно установить на ровную поверхность, при этом колеса должны находится в прямолинейном положении.
• Далее открыть капот и очистить от грязи редуктор. Затем необходимо найти регулировочный винт, находящийся в центре крышки картера. Этот винт накрыт в основном пластиковой пробкой. Перед тем как ее снять, пробку надо поддеть плоской отверткой.
• Затем необходимо ключом на 19 ослабить гайку, которая находится на регулировочном винте.
• После ослабления гайки, помощник интенсивно в обе стороны проворачивает руль. В этот момент вместе с ним необходимо начать вращение регулировочного винта, что бы появился необходимый зазор в зацеплении шестерен. Свободный ход должен быть минимизирован, а вращение руля стать намного легче.
• После того, как зазор отрегулирован, необходимо плотно затянуть контргайку, при этом придерживая винт отверткой.

Ремонт рулевой колонки

Как устроен рулевой карданчик, обзор неисправностей и инструкция по его замене

Из-за постоянного трения в механизме рулевого управления происходит выработка элементов, что говорит о необходимости не только регулировки узла, но и возможного ремонта.

Как снять редуктор

Чтобы демонтировать рулевую колонку на «семёрке», понадобятся следующие инструменты:

• набор ключей;
• вороток;
• головки;
• съёмник рулевых тяг.

После подготовки всего необходимого выполняют следующие пошаговые действия:

1. Автомобиль устанавливают на подъёмник или смотровую яму.
2. Очищают пальцы рулевых тяг от загрязнений.
3. Отсоединяют тяги от сошки редуктора, для чего извлекают шплинты, откручивают гайки и съёмником выдавливают палец из сошки рулевого устройства.
4. Рулевая колонка с рулём соединяется при помощи промежуточного вала. Откручивают крепёж последнего от вала редуктора.
5. Крепление редуктора выполнено посредством трёх болтов к кузову. Отворачивают 3 гайки крепления, извлекают крепёж и демонтируют рулевой механизм с автомобиля. Чтобы узел было удобнее снимать, сошку лучше повернуть до упора в корпус колонки.

Видео: замена рулевой колонки на примере ВАЗ 2106

Как разобрать редуктор

Когда механизм снят с транспортного средства, можно приступать к его разборке.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Из инструментов нужно подготовить:

• стандартный набор ключей;
• головку на 30;
• съёмник сошки;
• тиски.

Работу проводят в следующем порядке:

1. Откручивают гайку сошки и съёмником спрессовывают тягу с вала.
2. Выкручивают пробку маслозаливного отверстия, сливают смазку из картера, после чего отворачивают регулировочную гайку и убирают стопорную шайбу.
3. Верхняя крышка крепится при помощи 4 болтов — откручивают их.
4. Выводят из зацепления вала сошки винт регулировки, затем демонтируют крышку.
5. Извлекают из редуктора вал тяги с роликом.
6. Откручивают крепёж крышки червячного механизма и демонтируют её вместе с регулировочными прокладками.
7. Молотком наносят лёгкие удары по валу червяка и выбивают его с подшипником из корпуса рулевой колонки. Торцевая поверхность червячного вала имеет специальные канавки для подшипника.
8. Извлекают сальник червячного вала путём его поддевания отвёрткой. Таким же образом вынимают уплотнитель вала сошки.
9. При помощи наставки выбивают наружную обойму второго подшипника.

После разборки рулевого редуктора, проводят его дефектовку. Все элементы предварительно очищают путём промывки в солярке. Каждую деталь внимательно осматривают на предмет повреждений, задиров, износа

Особое внимание уделяют трущимся поверхностям червячного вала и ролика. Вращение подшипников должно быть без заеданий. Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно

Сам корпус редуктора не должен иметь трещин. Все детали, которые имеют видимый износ, подлежат замене

Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно. Сам корпус редуктора не должен иметь трещин. Все детали, которые имеют видимый износ, подлежат замене.

Сборка и установка редуктора

Когда проведена замена неисправных элементов, можно приступать к сборке узла. Детали, которые устанавливаются внутри картера, смазывают трансмиссионным маслом. Сборку выполняют в следующем порядке:

1. С помощью молотка и наставки или другого подходящего приспособления запрессовывают обойму внутреннего подшипника в корпус рулевого узла.
2. В обойму помещают сепаратор с шариками, а также червячный вал. На него насаживают сепаратор наружного подшипника и запрессовывают наружную обойму.
3. Монтируют крышку с прокладками и запрессовывают сальники червячного вала и сошки. На рабочие кромки манжет предварительно наносят небольшое количество смазки.
4. Помещают червячный вал в корпус механизма. При помощи регулировочных прокладок производят установку момента его вращение от 2 до 5 кгс*см.
5. Устанавливают вал короткой тяги.
6. В завершении работы в рулевую колонку заливают смазку и заворачивают пробку.

Установку узла на машину осуществляют в обратном порядке.

Регулировка рулевой колонки

К работам по регулировке рулевого механизма на ВАЗ 2107 прибегают, когда руль становится трудно поворачивать, появляется заедание при вращении или когда ось руля перемещается по оси с непосредственно расположенными колесами.

Для регулировки направления нужно знать, какой элемент за какой отвечает

Для регулировки рулевой колонки понадобится помощник, а также ключ на 19 и плоская отвертка. Процедура проводится в следующей последовательности:

1. Машина устанавливается на ровной горизонтальной поверхности с прямыми передними колесами.
2. Откройте капот, очистите рулевой механизм от загрязнений. Регулировочный винт расположен в верхней части крышки картера и защищен пластиковой заглушкой, которую поддевают отверткой и снимают.
3. Перед регулировкой коробки передач снимите пластиковую заглушку

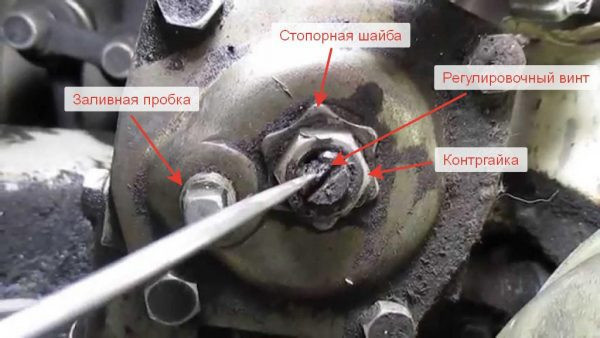

4. Регулировочный элемент фиксируется специальной самоотвинчивающейся гайкой, которая откручивается ключом на 19. Для предотвращения самопроизвольного ослабления регулировочного винта используется специальная гайка
5. Помощник начинает интенсивно крутить руль вправо и влево, а второй человек регулировочным винтом достигает нужного положения в зубчатом зацеплении. При этом маховик должен легко вращаться и иметь минимальный люфт.
6. Регулировка производится поворотом регулировочного винта отверткой
7. Когда регулировка завершена, винт зажимают отверткой и затягивают гайку.

Самодельная электролебёдка

Если в наличии имеется ненужный достаточно мощный электропривод, может быть легко изготовлена электрическая лебёдка своими руками из подручных материалов.

Чтобы собрать такой агрегат, необходимы следует материалы и инструменты:

• сварочный инвертор;
• профилированная (квадратная) труба для изготовления каркаса;
• готовый или самодельный вал (можно сделать из трубы);
• 2 шестерни большого и маленького диаметров, совпадающие по зубцам;
• цепь для соединения шестерёнок;
• 6 гаек;
• 6 шпилек не длиннее 24 см, соответствующих резьбе гаек;
• ступицы;
• трос с карабином;
• электрический двигатель на 12 В (мощность подбирается под свои потребности).

Порядок изготовления:

1. Установка дисков на цилиндр. Расстояние подбирается в соответствии с длиной цилиндра (трубы) и троса.
2. Установка ступиц и большой шестерни на вал. Ступицы отвечают за надёжную фиксацию барабана.
3. Монтаж малой шестерёнки на ответный вал и её соединение с большой посредством цепи.

Аналогичным способом можно соорудить электроплуг своими руками. Агрегат работает по следующему принципу: лебёдка надёжно фиксируется на одной стороне участка, с другой стороны находится плуг, соединённый с ней тросом. При включении привода плуг начинает двигаться в сторону лебёдки, вспахивая землю.

В быту или мастерской нецелесообразно применять электромотор на 12 В. Лучше использовать двигатель на 220 В, подключающийся к стандартной бытовой электросети.

Лебёдка для колодца

Приспособление, с помощью которого осуществляется подъём и опускание ёмкости в колодцах, также является лебёдкой. Это один из самых старых вариантов лебёдочной конструкции.

Сделать такое устройство можно из простейших материалов – бревна и рукоятки. Бревно используется в качестве барабана. Но, для большей производительности и долговечности лучше делать барабан из металлической трубы.

На торцы барабана монтируется вал. В случае использования бревенчатого барабана, в его торцы нужно забить стальной прут достаточно большой толщины. С одной из сторон вала крепится рукоятка.

На барабане надёжно фиксируется трос, цепь или прочная верёвка. Концы вала монтируются в посадочные места в колодце.

Снимаем руль на ВАЗ-2107: пошаговая инструкция с фото

В силу того, что рулевая колонка на данном автомобиле не регулируется по высоте, большой диаметр руля мешает комфортно садиться на сиденье. Наверняка с такой проблемой сталкивались высокие водители.

Поэтому замена «родного» рулевого колеса, больше похожего на штурвал парохода, на руль меньших размеров со «спортивным» дизайном помогает решить данную проблему.

Для замены данного органа управления автомобилем необходимо снять заводской, также снятие руля может потребоваться при несрабатывании звукового сигнала.

Чтобы снять рулевое колесо потребуется следующий инструмент:

• плоская отвертка;
• головка на 24 с воротком и удлинителем.

Рулевое управление ВАЗ 2107

Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.

Назначение

Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси. Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.

Читать дальше: Сколько масла в редукторе

Из чего состоит

Механизм управления передними колёсами на ВАЗ 2107 выполнен из таких основных элементов:

• рулевое колесо;
• вал;
• редуктор;
• сошка;
• трапеция;
• маятник;
• поворотные кулаки.

Рулевой вал

Посредством вала вращение от баранки передаётся к рулевой колонке. Вал закреплён при помощи кронштейна к кузову автомобиля. Конструктивно элемент выполнен в виде карданчика с крестовинами и верхним валом. В случае столкновения происходит складывание механизма, тем самым обеспечивается безопасность водителя.

Редуктор

ВАЗ 2107 оснащается червячной рулевой колонкой, которая преобразовывает вращательное движение руля в поступательное движение рулевых тяг. Принцип действия рулевого механизма сводится к следующему:

1. Водитель поворачивает руль.
2. Посредством карданных шарниров вал червяка приводится в действие, чем снижается количество оборотов баранки.
3. Червячный элемент вращается, перемещая двухгребневый ролик.
4. Поворачивается вторичный вал, на котором зафиксирована сошка, приводящая в движение рулевые тяги.
5. Трапеция двигает поворотные кулаки, осуществляя поворот колёс в нужную сторону.

Рулевая трапеция

Радиус траектории движения машины при повороте зависит от угла поворота колёс. Поскольку у внешнего колеса радиус больше, чем у внутреннего, то во избежание проскальзывания последнего и ухудшения сцепления с дорожным покрытием, передние колёса должны отклоняться на разные углы.

Для этого и применяется рулевая трапеция. Во время совершения манёвра поперечная тяга механизма под воздействием сошки смещается. Благодаря маятниковому рычагу она толкает и тянет боковые тяги. Поскольку возникает перекос, воздействие на наконечники рулевых тяг оказывается различным, что приводит к повороту колёс на разный угол. Наконечники трапеции с тягами соединяются посредством регулировочных муфт, которые позволяют изменять углы поворота колёс. Детали трапеции между собой соединяются одинаковыми шаровыми шарнирами. Такая конструкция способствует нормальной работе узла даже при движении по плохим дорогам.

Маятниковый рычаг

Маятник рулевого управления «семёрки» необходим для синхронного поворота колёс передней оси без запаздывания. Таким образом, автомобиль способен безопасно проходить повороты. Если же с маятником возникают неисправности, ухудшаются характеристики транспортного средства при совершении манёвров, что может привести к аварийной ситуации.

Поворотный кулак

Основное назначение поворотного кулака (цапфы) – обеспечивать поворот передних колёс в нужную для водителя сторону. Деталь изготавливается из прочной стали, поскольку на неё возлагаются высокие нагрузки. На кулаках также крепятся наконечники рулевых тяг, ступицы, элементы тормозной системы. К рычагам передней подвески цапфа фиксируется с помощью шаровых опор.

Лебедка ручная самодельная

Условно они классифицируются по:

Лебедка может быть нескольких видов:

Приобретать устройство совсем не обязательно. Ручная лебедка своими руками изготавливается достаточно просто. В первую очередь, необходимо определиться с видом и параметрами прибора.

Прибор оснащен так называемым «якорем», который цепляется за твердую поверхность и помогает вытащить ТС. Лебедка якорная своими руками изготавливается практически из любого металлолома

Неважно как будет выглядеть «якорь», главное, чтобы он хорошо цеплялся и не деформировался при высоких нагрузках

Во время использования устройства, стоять в радиусе поражения тросом запрещено.

Лебедка из стартера своими руками

Лебедка самодельная из стартера изготавливается из материалов, которые всегда есть в гараже. Основой, конечно, выступает стартер, а само устройство работает от аккумулятора.

Желательно, чтобы редуктор для лебедки был планетарный. Найти его можно на старых моделях «Жигули».

ПОСМОТРЕТЬ ВИДЕО

Для изготовления потребуется: кабели, трос, шестеренки, барабан, стартер, редуктор, лист металла.

Если во время сборки в устройство попала грязь, пыль, следует все очистить и только после этого произвести грунтовку и окрашивание.

Самодельная ручная лебедка может быть нескольких видов.

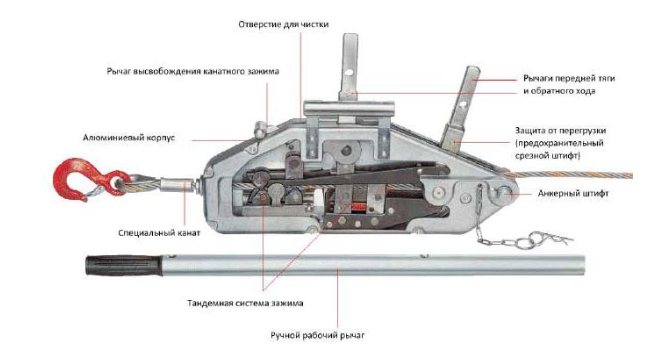

Рычажная

Ручная рычажная лебедка своими руками может работать в подвешенном состоянии и не требует фиксации к основанию. При надавливании на рычаг, а вернее, выполняя качательные движения, храповый механизм начинает двигаться. Лом или лопату зачастую применяют вместо рычага. На «ось» надевают кусок трубы, к которой крепится трос. Под нижний виток подсовывается рычаг, который вращают, чтобы сдвинуть авто с места.

ПОСМОТРЕТЬ ВИДЕО

Простая барабанная

Самодельная лебедка для хозяйства ручного типа имеет ручной привод, за счет чего и передвигаются предметы. В конструкцию входит барабан, редуктор, ручка и опора. Барабан может быть, как зубчатый, так и червячный.

Червячная лебедка своими руками отличается большим коэффициентом усиления. Плюсом является также то, что она самостопорящая. Это значит, что если перестать прикладывать усилия, то она перестанет работать.

ПОСМОТРЕТЬ ВИДЕО

Недостатком можно назвать трение в червячной паре, однако эта проблема решается в качественной смазке. Самодельная лебедка требует всего несколько деталей.

Автомобильная электрическая лебедка своими руками

Если вместо ручки использовать электродвигатель, то получится лебедка электрическая своими руками. Для ее изготовления потребуется:

Делаем барабан для намотки троса лебедки своими руками

Для изготовления барабана нам понадобится небольшой кусок трубы, и немного листового железа толщиной не менее 3 мм. Не будем тянуть резину, и приступим к изготовлению барабана для электрической лебедки. Для изготовления барабана электролебедки можно использовать чертежи барабана обычной ручной лебедки своими руками.

ШАГ 1: основание барабана. В качестве основания барабана используем трубу диаметром 100 – 150 мм, и толщиной стенки не менее 2 мм. Отрезаем кусок трубы размером 300 мм. Для захвата троса нужно просверлить в трубе отверстие, и подобрать подходящий болт с гайкой, которые в дальнейшем будут крепить трос на барабане лебедки своими руками.

ШАГ 2: стенки барабана. Для того чтобы трос не слетал с основания барабана, по краям трубы нужно приварить два металлических круга одинакового диаметра. Диаметр каждого круга 300 – 400 мм, толщина не менее 3 мм. В этих кругах, посредине, нужно сделать два отверстия под будущий приводной вал с шестерней для вращения барабана лебедки из стартера. Привариваем круги к трубе.

ШАГ 3: вал с шестерней. К барабану нужно приварить вал с шестерней. Продеваем вал через стенки барабана, и намертво привариваем его к ним. На вал набиваем подшипники с корпусом так, чтобы корпус подшипника был отдален от стенок барабана на 5 – 10 мм.

ШАГ 4: станина. Чтобы закрепить барабан и стартер в неподвижном состоянии нам понадобится жесткая станина. Для изготовления станины для лебедки своими руками нам понадобится две пластины металла, толщиной не менее 5 мм, 3 шпильки и 12 гаек. По центру пластин проделываем два небольших отверстия для вала. На эти пластины, строго по центру, привариваем корпус подшипников для вращения барабана. Собираем всю конструкцию. Следующим этапом будет установка мотора для электрической лебедки 12V своими руками. Установить его нужно так, чтобы зубчатое колесо вала барабана входило в зацепление с шестерней понижающего редуктора электромотора. Фиксировать электромотор к станине можно при помощи инструмента для нарезания трубной резьбы. Его мы привариваем к станине, и болтами фиксируем электромотор. Устанавливаем распорные шпильки с гайками. После чего привариваем направляющую проушину для троса. Для дополнительного крепления электромотора к станине лебедки из стартера делаем дополнительную площадку снизу мотора, и усиливаем ее маленьким уголком. Наматываем трос на барабан, и все готово. Осталось только правильно подключить лебедку.

ШАГ 5: подключение. Подключаем электролебедку к сети. На стартере есть два контакта – плюс и минус. Здесь нет ничего сложного. Но, нам же нужно еще сделать реверс для нашей лебедки в гараж своими руками. Здесь уже нужно будет немного под разобрать электродвигатель и вмешаться в электросхему всего механизма. Мы подготовили для вас простенькую схему, как сделать реверсивное движение на электромоторе от стартера.

Будьте внимательны, масса на электролебедке не изолирована, поэтому масса будет проходить по стальному канату. Крайне не рекомендуется цеплять при помощи железного троса автомобиль или его элементы. Для этого нужно использовать тканевый трос или же изолировать массу внутри самого электродвигателя!

На этом пошаговая инструкция, как сделать лебедку своими руками, окончена. Если все грамотно сделать, то такая лебедка не уступит дорогим лебедкам. А если еще постараться, и сделать красивый дизайн, то она может получиться даже лучше. Не стоит бояться экспериментировать, и чуть что, то сразу бежать в магазин – все можно сделать самому. Надеюсь, что после прочтения данной статьи вы уже будете знать, как сделать лебедку из стартера.

Масло в редукторе

Для уменьшения трения внутренних элементов рулевой колонки в механизм заливается трансмиссионное масло GL-4, GL-5 класса вязкости SAE75W90, SAE80W90 или SAE85W90. По старинке, для рассматриваемого узла многие автовладельцы используют масло ТАД-17. Заправочный объем коробки передач на ВАЗ 2107 составляет 0,215 литра.

Проверка уровня масла

Во избежание преждевременного выхода из строя деталей механизма необходимо периодически проверять уровень масла и заменять его. Стоит иметь в виду, что трансмиссионная жидкость хоть и медленно, но вытекает, причем течь происходит вне зависимости от того, новая колонка или старая. Проверка уровня выполняется следующим образом:

1. Ключом на 8 откручиваем крышку заливной горловины.
2. Крышка заливной горловины откручивается ключом на 8
3. С помощью отвертки или другого инструмента проверьте уровень масла в картере. Нормальный уровень должен быть у нижнего края заливного отверстия.
4. Для проверки уровня масла в редукторе подойдет отвертка или другой инструмент
5. При необходимости залейте смазку шприцем, пока она не начнет вытекать из заливного отверстия.
6. Закрутите пробку и очистите приводной механизм от пятен.

Как заменить масло в редукторе

Что касается замены масла в рулевом механизме, то данную процедуру следует проводить раз в полтора года. Если было принято решение о смене смазки, нужно знать, как выполнить процедуру. Помимо новой смазки вам потребуются два шприца максимально возможного объема (купленные в аптеке) и небольшой отрезок промывочного шланга. Процедура проводится в следующем порядке:

1. Крышка заливной горловины откручивается ключом, на шприц надевается кусок трубки, отсасывается старое масло и заливается в подготовленную емкость.
2. Старая смазка удаляется с рулевой колонки с помощью шприца
3. Вторым шприцем заливается новая смазка в редуктор до нужного уровня, при этом рекомендуется провернуть маховик.
4. В шприц набирается новая смазка, после чего заливается в редуктор
5. Закрутите крышку и сотрите все следы масла.

Видео: замена масла в рулевом редукторе «классики»

Несмотря на сложную конструкцию рулевого механизма G7, каждый владелец этого автомобиля может провести профилактику, ремонт или замену узла. Причиной ремонта являются характерные признаки неисправности в механизме. При обнаружении деталей с видимыми повреждениями их необходимо заменить в обязательном порядке. Поскольку рулевая колонка является одним из ответственных узлов автомобиля, все действия необходимо выполнять в строгой последовательности.

Советы по эксплуатации

Чтобы самодельная лебёдка служила долго, нужно соблюдать несколько простых правил:

• Устройство необходимо всегда максимально надёжно крепить к основанию или опоре.
• Подшипники и другие подвижные части нужно регулярно смазывать. Можно использовать жидкие или густые смазки.
• Перед эксплуатацией следует проверить работоспособность всех узлов.
• Лебёдка должны быть установлена так, чтобы груз находился в поле зрения человека.
• Нельзя превышать максимально допустимую нагрузку. Это чревато разрывом троса, поломкой самой лебёдки и травмированием людей.
• Нельзя прикасаться к тросу в процессе подъёма груза.

Выворот колес своими руками на ВАЗ классика фото

Проще всего поменять местами скобы крепления тормозного суппорта с левой стороны, на правую. Так можно сэкономить несколько сантиметров расстояния и оставить токаря в покое.

Под установку ступицы снять кромку, иначе ступица не войдёт во внутрь своего посадочного места. Конические подшипники ступицы остаются на месте, на них садится конус и закрепляется длинными болтами с шайбами.

Осталось установить новые удлинённые тормозные шланги, для этого лучше всего просто купить нивовские тормозные шланги. Ещё более длинные тормозные шланги у «ГАЗели», их также можно применить на ВАЗе.

Купить обычные проставки для ВАЗа, их надо по 4 на каждую сторону — итого 8 штук. Проставками нужно переместить тормозной диск. Вынос необходимо делать, так как суппорт смещён на сантиметр переносом скоб и установкой проставочных шайб.

Осталось подогнать проставки по месту, внутри тормозного диска, закрепить проставки. Суммарная высота проставок, а каждая равна 5 мм, должна компенсировать расстояние смещения суппорта.

1. Изготовить удлинённые рулевые тяги, используя стандартный наконечник. Изгиб наконечника располагать так, чтобы не было контакта с деталями. Самым узким местом является возможный контакт с лонжероном.

Возможно, что новый механизм будет задевать о внутренние детали кузова. Их можно срезать болгаркой, так как они не испортят внешнюю поверхность кузова. Чаще всего, подрезки кузова не избежать в районе верхней шаровой.

Испытания действия всего механизма, могут закончится деформацией переваренной сошки, поэтому постарайтесь провести «жёсткие» испытания, например не объезжайте бордюр на полном угле поворота. Прочная сошка — гарантия безопасности. Техническая доработка автомобиля, это и есть тюнинг ваз 2108 своими силами.

Описание

Модель: ВАЗ 2101

Материал : поковка чугун

Размеры: укорочены на 30 мм Назначение: укороченные сошки предназначены для увеличения предельного выворота передних колес автомобилей классического семейства ВАЗ

Дополнительная информация: В зависимости от рычагов,могут потребовать доработки рулевых сгонов.На данной модели изменен угол Аккерманна относительно стандартной сошки, данная модель подойдет для тех кто хочет увеличить выворот колес,но не готов к сильным изменениям, при использовании данных сошек ТУРБОТЕМА можно передвигаться на автомобиле каждый день , повышенного износа и нестабильности в обычной езде не будет,так же это отличный вариант для зимних соревнований,как кольцевых гонок так и для дрифта.

Подготовка к самостоятельной сборке

Непосредственно перед изготовлением самодельного приспособления потребуется изучить чертежи. В схемах должны быть указаны способны монтажа всех используемых деталей, а также их размеры.

Для работы также нужно предварительно подготовить:

• двигатель от хозяйственной бензопилы в комплекте с топливным баком, карбюратором и приводом. Требуемая мощность бензомотора составляет от 3 л. с. и выше;
• редуктор – этот механизм необходим для понижения создаваемого крутящего момента, который генерирует двигатель;
• барабан – его можно найти на рынке старой техники. Подойдет элемент от старой лебедки или самодельное приспособление из листов кованой стали;
• кулачковые зажимы – требуются для фиксации барабана в неподвижном состоянии;
• рычаг – нужен для включения и выключения двигателя;
• хомуты – с их помощью редуктор подключается к ДВС цепной пилы.

Лебедка с приводом от бензопилы должна быть оборудована надежным металлическим тросом, выдерживающим значительное усилие на разрыв и истирание.

Как сделать лебедку из стартера

Как уже было указано ранее, наибольшей популярностью в среде автовладельцев пользуются электрические лебедки. Поэтому далее я расскажу, как при помощи базового набора материалов и собственных рук сделать лебедку с электрическом приводом. А главным помощником и, собственно, основным материалом для этого является автомобильный стартер. Я рекомендую использовать стартер, который в своей конструкции уже располагает планетарным редуктором. Если старые жигули еще не были разобраны на детали, то это, пожалуй, последний случай, когда они будут полезны для водителя, ведь именно в них находится такой стартер.

Итак, чтобы сделать лебедку из стартера, необходим следующий набор материалов:

• барабан, который можно выполнить из трубы: к ним следует приварить щечки, толщина которых будет варьироваться в пределах 4-5 мм;
• шестерни;
• трос;
• редуктор;
• сварочный аппарат;
• болгарка;
• металлические лист, предназначенный для осуществления монтирования всей конструкции;
• электропроводка;
• измерительные приспособления;
• собственно, сам стартер.

Далее я приведу пошаговую инструкцию создания лебедки из стартера старого ненужного автомобиля (или, как вариант, стартер можно приобрести в качестве отдельного механизма):

1. Создать площадку (желательно из толстого листа стали), на которой будет происходить монтирование всех составляющих.
2. На оформленную площадку прикрепить при помощи сварочного устройства, а также шайб, болтов и гаек посадочные места под барабан, после чего выполнить их монтаж.
3. Произвести соединение барабана с редуктором, первичный вал которого должен быть направлен вверх. Результат данного пункта – процесс приваривания кронштейна крепления.
4. Соединить редуктор со стартером таким образом: установить переходник, который нужен для монтажа стартера в верхней части редуктора, после чего оснастить первичный вал шестерней, имеющей подходящий размер зуба. Если все эти операции были воспроизведены правильно, то если включить стартер, его вал вместе с шестерней должны быстро и легко соединиться с редуктором.
5. Надеть шестерню, в качестве которой может выступить венец маховика, на первичный вал редуктора.
6. Окончательно закрепить все узлы созданной конструкции.
7. Подключить к стартеру электропроводку и произвести монтирование пульта управления.
8. Очистить самодельный механизм от масляных пятен, пыли и других нежелательных веществ, которые могли попасть на него в процессе подготовки.
9. На заключительном этапе произвести грунтование устройства и покрытие его поверхности слоем краски. Тут уж на вкус и цвет.

Ведь в ином случае он может не выдержать столь сложную конструкцию. Но, как известно, далеко не каждый автомобиль может похвастаться таким идеальным бампером, поэтому в этом случае я советую площадку для крепления лебедки делать над ним.
