Как выбрать лебёдку в 500 кг?

Классификация грузовых лебедок

Грузоподъемное оборудование различают по следующими критериями:

Тип питания. Устройства могут функционировать от электрической сети 220В и 380В. Также выпускаются устройства на 12 В, способные работать от аккумулятора;

• Способ монтажа. Выбор типа установки зависит от вида устройства – переносная лебедка электрическая или стационарная. Мобильные устройства весят до 50 кг, благодаря чему не нуждаются в проведении сложных монтажных работ. Их можно перемещать с места на место. Стационарные модели отличаются высокой мощностью и отлично справляются с повышенными нагрузками, подходят для выполнения работ в интенсивном режиме. Их монтаж должен проводиться в четком соответствии с инструкцией по установке;
• Принцип действия. Грузоподъемное оборудование делится на гидравлическое, червячное и т.п.;
• Тип тягового элемента системы. Выделяют цепные и тросовые лебедки, одно- и многобарабанные, с одной или несколькими скоростями.

Малогабаритные лебедки

К преимуществам устройств относят небольшой вес (не превышает 40 кг), присутствие электродвигателя на 200В или 12В и невысокую стоимость. Такие электролебедки пользуются популярностью в небольших мастерских и в быту. Грузоподъемность механизмов в среднем составляет 1-2 т, скорость подъема грузов невысокая. Малогабаритные лебедки могут монтироваться на балку, оборудованную подвижной кареткой.

Планетарные лебедки

Редуктор устройства содержит вместо одной, несколько ведомых шестерен. За счет планетарной конструкции обеспечиваются высокие передаточные отношения при компактных размерах грузоподъемного механизма (ГПМ). Планетарные лебедки отличаются небольшим весом, грузоподъемностью до 500 кг, работают от сети 220В (промышленные модели – от 380 В).

Монтажные лебедки

Оборудование содержит электрический двигатель мощностью от 7 кВт, поднимает грузы весом свыше 600 кг, скорость подъема – до 12 м/мин. Устройство имеет барабан с повышенной канатоемкостью. Значительный вес лебедки не позволяет ее подвешивать, возможна лишь установка на горизонтальные поверхности. Основные задачи монтажных электролебедок – опускание и подъем грузов.

Тяговые лебедки

Задача тяговых механизм – обеспечить тяговое усилие. Лебедки данного вида не используются для поднятия грузов. К примеру, автомобильная лебедка способна переместить груженную паллету или вытащить застрявшее транспортное средство. Оборудование отличается повышенной скоростью перемещения груза до 35м/мин, но при этом имеет пониженную канатоемкость.

Маневровые лебедки

Приспособление разработано для перемещения платформ, цистерн, железнодорожных вагонов, полувагонов, выполнения вспомогательных работ по перемещению грузов в горизонтальном направлении, расположенных на прирельсовых путях. Мощные модели способны перемещать до 17 груженых вагонов общим весом 1200 т. Маневровые лебедки устанавливаются вблизи прирельсовых складов, что позволяет отказаться от маневровых тепловозов и электровозов.

Выбор лебёдки

Первое и самое главное, что следует учесть при покупке лебёдки – её вид. Лебёдка может быть ручной (рычажной или барабанной), механической (подключающейся к двигателю автомобиля), гидравлической (отличается наиболее сложным устройством и высокой ценой) и электрической. Последний тип наиболее распространён в среде автомобилистов, так как прост в использовании, почти не требует физических усилий и сравнительно недорог. Электрическая лебёдка может работать на автомобильном аккумуляторе, что делает её незаменимым помощником, если машина свалилась в кювет или увязла в грязи.
Второе – тяговое усилие. Здесь всё зависит от того, что конкретно Вы планируете этой лебёдкой поднимать, поэтому стоит определиться заранее

Важно! Если вы приобретаете лебёдку для машины, её тяговое усилие должно превышать массу автомобиля в 2-2,5 раза!
Дальше следует конструкция, способ установки и фиксации лебёдки. Аналогично предыдущему пункту, всё зависит от параметров поднимаемого груза, а также условий эксплуатации (в особенности, ровность площадки и возможность жёсткого крепления устройства.
Вид троса, его длина и размещение на барабане

Выбор оптимального варианта очень важен, чтобы в процессе работы Вы не столкнулись с такими проблемами, как избыток или недостаток троса, ненадёжное крепление к барабану или его излишнее растяжение. Также неподходящий трос может попросту лопнуть при подъёме груза, что гарантированно повлечёт серьёзные неприятности.
Цена. Ну, с этим всё понятно. Конечно, незачем подбирать слишком дорогую модель, если можно обойтись аналогичной подешевле – но и экономить на качестве тоже не стоит.

Лебёдка электрическая ЭТФ-500

• Грузоподъёмность – 500 кг
• Высота подъёма – до 12 м
• Длина троса – 12 м
• Диаметр троса – 4.2 мм
• Габариты устройства – 150*250*400 мм
• Рабочее напряжение – 220 В
• Рабочая мощность – 1020 Вт
• Вес без троса – 17 кг

Лебёдка JM-500

Устройство управляется дистанционно, при помощи пульта управления.

• Грузоподъёмность – 500 кг
• Высота подъёма – до 90 м
• Длина троса – 90 м
• Диаметр троса – 6.2 мм
• Габариты устройства – 710*650*350 мм
• Рабочее напряжение – 380 В
• Рабочая мощность – 2200 Вт
• Вес без троса – 140 кг

Лебедка электрическая Euro-Lift KCD

Стационарное устройство, часто использующееся для комплектации более сложных подъёмных устройств. Отличается большей грузоподъёмностью – до 1000 кг. Крепится на ровной горизонтальной площадке при помощи специальных опор. Широкий диапазон рабочих температур – от -40С до +40С. Минимальный срок службы – не менее двух лет.

Некоторые модели переносных электролебедок и их стоимость

Мы отметили несколько моделей переносных электролебедок, которые показались нам наиболее привлекательными по своим параметрам.

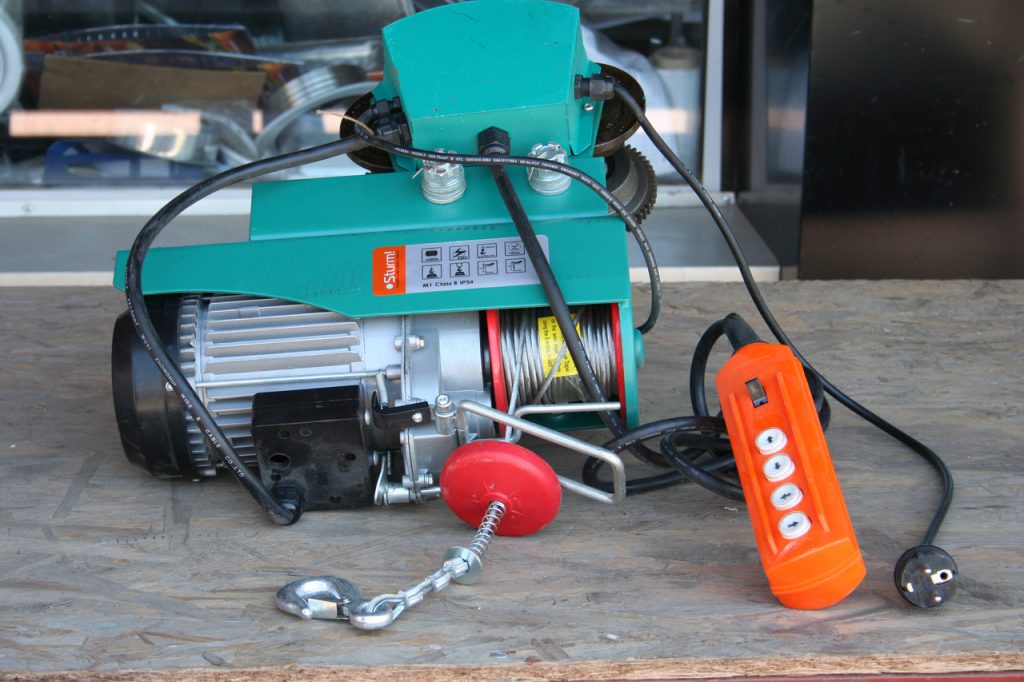

Электрическая лебедка Sturm EH72100

• грузоподъемность – 500 килограмм;
• длина троса или каната составляет 18,5 метра;
• потребляемая мощность лебедки – 1,6 киловатт в час;
• питание – 220 В;

Стоимость устройства – 16650 рублей.

Калибр ЭЛБ-1130 00000043384

• грузоподъемность – 1130 килограмм;
• длина троса составляет 10 метров;
• мощность устройства – 2,2 киловатта в час;
• питание – 12 вольт;
• вес составляет 10,9 килограмма;

Стоимость модели – 3430 рублей.

Следующая модель – лебедка автомобильная. Марка лебедки – СОРОКИН 4,905

• грузоподъемность составляет 5500 килограмм;
• длина троса составляет 27 метров;
• мощность устройства – 4,5 киловатт в час;
• питание – 12 вольт;
• автоматическая тормозная система, барабанного типа;
• размеры изделия в упаковке, в мм -550на225на247;

Стоимость устройства составляет – 26999 рублей.

Лебедка модели SQ-01

• грузоподъемность – 450 килограмм;
• длина троса – 4,5 метра;
• питание – 220 вольт;
• мощность изделия – 1,2 киловатт в час;
• вес лебедки 7 килограмм;
• размеры, в мм – 380 на 320 на 250;

• питание – 12 вольт;
• трос синтетический;
• грузоподъемность – 1814 килограмм;

Стоимость – 25000 рублей.

Китайская серия переносных электролебедок KCD

Технически характеристики серии приведены в сводной таблице.

Принцип расчета

Если вспомнить физику еще раз, то для расчета тягового усилия лебедки формула должна выглядеть так:

требуемая тяга = масса автомобиля × (фактор трения + фактор подъема).

Здесь масса автомобиля – это его максимальный вес, с которым предполагается эксплуатация (то есть к паспортному нужно приплюсовать и багаж, и силовой обвес, да и саму лебедку). Фактор трения – величина, определяющая сопротивление движению. Фактор подъема зависит от того, вытягивается машина вверх или горизонтально вперед.

Расчет тяги лебедки, естественно, должен вестись исходя из самого пессимистичного варианта. Возьмем минимальное и максимальное значения обоих факторов для расчета.

Фактор трения

Фактор подъема (для подъема в процентах)

Возьмем автомобиль с полной снаряженной массой 2700 кг. Тогда расчет тяги лебедки для движения по сухой горизонтальной дороге даст нам всего 405 кг, а для подъема в болоте понадобятся уже почти три тонны. Понятное дело, что, взяв расчет мощности лебедки по минимуму, в грязь заезжать не стоит.

Однако считали мы идеальный случай, не учитывающий еще одну вещь – нагрузку на сам электродвигатель. Эксплуатировать его на пределе возможностей – значит «убить» даже качественную вещь очень быстро. Поэтому расчет мощности лебедки должен учитывать еще и запас для самого мотора, а для электрооборудования его принято брать полуторным. То есть для автомобиля из примера нужно брать лебедку не на 3 тонны, а на 4 с половиной. Также учтем, что сила, с которой барабан тянет трос, максимальна на первом витке и минимальна на последнем – у барабана при намотке увеличивается диаметр, а значит, и плечо рычага, через который привод связан с тросом. Разница в тяге может доходить до 50 % в зависимости от конструкции конкретного барабана, так что для тягового усилия лебедки расчет в нашем примере окончательно даст «мощность» 6,5 тонны.

На практике же любители внедорожной езды при расчете лебедки с электрическим приводом поступают еще проще – умножают снаряженную массу автомобиля на 2–2,5. Если Вы присмотритесь к примеру выше, то обнаружите, что именно 2,5-кратное увеличение массы и дает расчетный результат по формулам. Зато в спорах с другими джиперами теперь всегда сможете обосновать, откуда эти два с половиной берутся на самом деле.
