Технология строительства опалубки для устройства монолитной плиты перекрытия

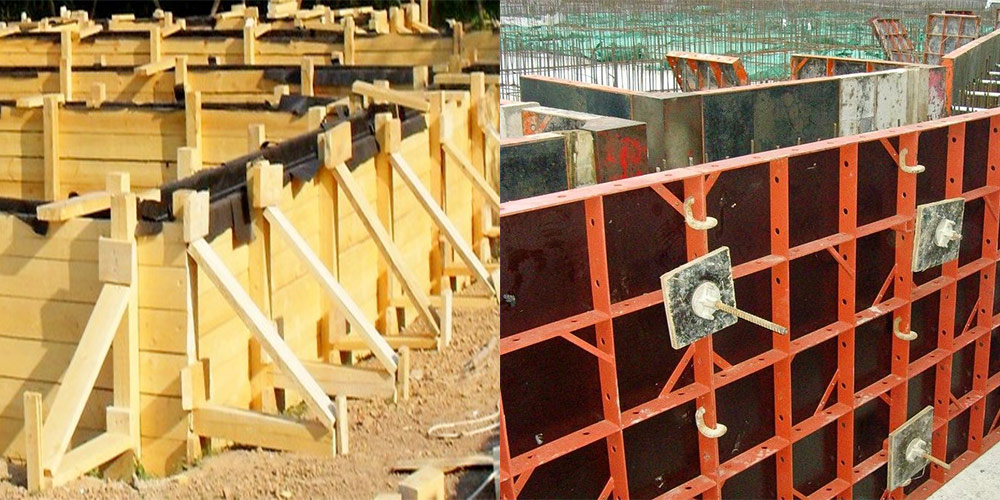

Устройство опалубки

Опалубки представляет собой сооружение из щитов, обеспечивающих форму и ровность поверхности будущего фундамента. Крепление опалубки способствует неподвижному положению опалубочных щитов.  При установке этих элементов появляются пустоты, в которые заливается бетонирующий состав. После застывания смесь принимает характеристики бетона с заданной прочностью.

Как только бетон достигает требуемой прочности, опалубку демонтируют.

Для грамотно подобранной и смонтированной опалубки характерны следующие особенности:

• прочность;
• неизменность форм;
• устойчивость;
• выдерживание нагрузок при строительных работах;
• отсутствие больших щелей, которые могут быть источником вытекания раствора;
• обеспечение ровной поверхности без трещин и наплывов;
• практичность при сборке и разборке;
• низкая себестоимость.

В строительстве возникла тенденция, регламентирующая применение опалубок в соответствии с конкретными целями:

• разборно-переставная – для строения фундаментов, балок, массивов стен, перекрытий, перегородок и колонн;
• блочная – для строительства отдельно стоящих и крупногабаритных фундаментов;
• подъемно переставная – для строительства высоких конструкций с изменяющейся формой поперечного сечения;
• горизонтально перемещаемая – для возведения протяженных конструкций;
• несъемная- для строительства конструкций с гидроизоляцией, утеплением и облицовкой.

Самыми рациональными строители считают комбинированные конструкции. В них сочетаются металлические несущие и поддерживающие элементы.

Соприкасающиеся с бетоном элементы выполняются из пиломатериалов, ДСП, фанеры и пластика. Сейчас все большую популярность набирает металлическая опалубка, которая дает превосходный результат – гладкую бетонную поверхность.

Устройство опалубки

Разновидности стяжек

Выбор крепежных деталей при строительстве опалубки осуществляется в зависимости от её типа. Различают несколько разновидностей стяжек, причем некоторые из них являются универсальными, подходящими для разных типов опалубочных систем.

Применение универсальных стяжек опалубки не всегда является оптимальным решением, в некоторых случаях выгоднее использовать специфические крепления. В современных опалубочных системах чаще всего используют следующие разновидности стяжного крепежа:

• съемные металлические шпильки переменного или одинакового сечения;
• несъемные металлические болты;
• скобы из пластика;
• крепежные пластины из композитных материалов.

Универсальная

Универсальной стяжкой опалубки называют крепеж, предназначенный для монтажа опалубочных форм разного типа. Применяется крепеж для соединения щитов толщиной от 10 до 125 мм. Используется при сборке форм для формирования бетонных сооружений толщиной 100-250 мм.

При необходимости, стяжка может быть установлена с удлинением, что позволяет возводить бетонные формы толщиной до 550 мм. Преимущества:

• применение крепежа позволяет осуществить сборки быстро и точно, это сокращает временные и трудовые затраты на строительство;
• возможность использования в комплекте с любым материалом опалубки.

Особенно удобным является применение универсальной стяжки для несъемной опалубки, выполненной из пластика. Преимуществом этого варианта является то, что не требуется проводить демонтаж.

Пластиковая

В современном строительстве нередким является применение пластиковых стяжек для опалубки. Современные материалы достаточно прочные, чтобы выдержать нагрузки, оказываемые бетонной смесью.

В стандартном исполнении пластиковые стяжки применяют для сборки форм шириной до 250 мм. Если требуется отливка более широкой детали, необходимо использовать удлинитель.

Важным преимуществом использования пластиковых несъемных стяжных элементов является то, что при их использовании не образуется «мостиков холода», что неизбежно при применении пластиковых деталей.

Винтовая

Винтовые стяжки – это комплект, состоящий из одного винта, двух гаек и двух шайб.

Винтовые стяжки раньше выпускались исключительно металлические, но в последнее время приобретают популярность стеклопластиковые модели. Это одноразовый крепеж, его оставляют в монолитной конструкции, срезая выступающие за пределы монолита части.

Фанера для опалубки: разновидности материала

На сегодняшний день существует четкая градация такого материала, как фанера. Встречается несколько популярных разновидностей листов, которые могут быть использованы в качестве щитов для формирующей конструкции. Все они отличаются друг от друга по одному признаку – типу клея. При сборке опалубок применяются такие виды фанеры:

• ФБА;
• ФСФ.

ФБА. В этом случае между слоями шпона располагается альбуминоказеиновый клеевой состав. Данная разновидность фанеры отличается высокой экологичностью. Ее нередко выбирают в качестве альтернативы натуральным материалам. Цена фанеры для опалубки этого типа довольно высокая, однако ее можно использовать даже для облицовки поверхностей в жилых помещениях.

Для организации формирующей конструкции не рекомендуется применять ФБА, так как этот вид фанеры отличается слабой устойчивостью к воздействию влаги. Поэтому такой вариант употребляется только в крайнем случае.

ФСФ. Данный материал имеет хорошую устойчивость к воздействию влаги. Это является серьезным преимуществом, которое определяет эксплуатационные особенности такой фанеры. Склеивающий состав в этом случае представлен смолой (фенолформальдегидной).

Многие специалисты советуют применять именно этот тип фанеры при сборке опалубки своими руками. Для стен используется несколько иная технология, но для фундамента такой вариант является наиболее приемлемым. Еще одним достоинством ФСФ является то, что ее можно использовать несколько раз. Обшивать внутренние части помещения такой фанерой не рекомендуется.

Разновидности монолита

Если изначально монолитные дома были только железобетонными, то сегодня есть и вариации на тему – вместо ЦПС используют арболит или опилкобетон, а вместо арматурного каркаса — деревянные стойки.

Но суть неизменна – ограждающие конструкции не собираются или выкладываются из отдельных элементов, а именно заливаются. В результате образуются монолитные, бесшовные стены практически любой геометрической формы, что развязывает руки архитекторам. То есть, если обилие эркеров и арок при строительстве из блока/кирпича/дерева прилично усложнит процесс, то при заливке особых усилий не потребуется.

Так как обычный железобетон получается слишком холодным, в виду высокой теплопроводности и тонких стен, чтобы обойтись без дополнительного утепления применяют пенобетон, полистиролбетон или керамзитобетон. В первом случае теплопроводность стены сокращается благодаря образованию в бетоне большого количества воздушных пор за счет пены, во втором – за счет добавления гранул полистирола или керамзита. Но по разновидностям монолит подразделяется не по типу заливаемого бетона, а по типу опалубки – она бывает съемная и несъемная.

Съемная опалубка

В частной сфере обычно из влагостойкой или ламинированной фанеры, реже применяются доски, металл или пластик. Листы используют целиком или разрезают на части, в зависимости от масштабов заливки. Элементы скрепляют между собой и по мере заливки переставляют на новое место, так как позволить себе собрать опалубку для всего дома сразу могут только профильные компании. А самозастройщики заливают дома поэтапно, преимущественно по горизонтали. Фанера пользуется заслуженной популярностью, так как хорошо держит форму и позволяет получить гладкую поверхность стен, а если еще и ламинированная, то комплекта может хватить не на одну стройку. Что касается крепежа, тут все индивидуально.

Фанера толщиной 12 мм, повышенной влагостойкости, 2500×1200 мм, разрезалась пополам по длине (600 мм), четыре стяжки на лист (сверлились листы насквозь, сложенные вместе, 100 мм от низа) верх стягивался брусками. Стяжки с двумя заклиненными гайками на одном конце, длиной 250 мм, диаметром 8 мм, опускались в веретенку. Снаружи в опалубку вбиты забивные гайки – крутить (шуруповертом) нужно только изнутри стен.

Перестановка съемной опалубки по мере заливки считается одним из самых трудоемких и отнимающих время процессов, и чем меньше при этом требуется операций, тем лучше.

Источник

Монолитное строительство

Монолитное строительство — это одна из самых перспективных технологий, применяемых в строительстве зданий и сооружений для разных нужд. Сам процесс монолитного строительства выглядит как строительство разных конструктивных элементов из смеси, содержащей бетон, и специальной опалубки. Под опалубкой понимают особую конструкцию, которая служит специальной формой, в которую укладывают монолитный бетон. Опалубка является неотъемлемой частью монолитного строительства, а также одной из ее особенностей, так как именно за счет опалубки конструкция будущего здания приобретает прочность, жесткость и устойчивость к изменениям формы, размера и других свойств бетонируемой конструкции.

Несмотря на то, что строительный рынок перенасыщен предложениями различных услуг от строительных компаний, монолитным строительством из них занимаются единица, и еще меньше готовы предложить действительно качественные услуги по возведению монолитного дома. Это связано с тем, что монолитное строительство — это инновация в строительстве зданий, которая требует особых знаний и приемов, которые доступны далеко не каждой строительной организации. В частности, специальных знаний требует возведение опалубки — непременной части монолитного строения. Применение опалубки в строительстве позволило значительно повысить технологические качества зданий, но и помешало быстро освоить технологию монолитного строительства. Тем не менее, некоторые из отечественных строительных компаний набрались достаточного опыта в монолитном строительстве, чтобы на достойном уровне предлагать свои услуги по монолитному возведению зданий.

Элементы опалубки и инструменты

• телескопическая стойка;
• опорная тренога;
• унивилка с уголком, штырем или желобом;
• деревянные балки;
• основа опалубки (фанера, полистирольные плиты и т.д.);
• опорные уголки для формирования краев;
• уровень.

Одна телескопическая стойка – домкрат выдерживает до 2 тонн нагрузки. Их выпускают в различных модификациях. В производстве телескопических стоек берется в расчет предназначение устройства. Для разового строительства одноэтажного дома возможна аренда самой маленькой стойки с выдвижением штока на уровень до 3,1 метра.

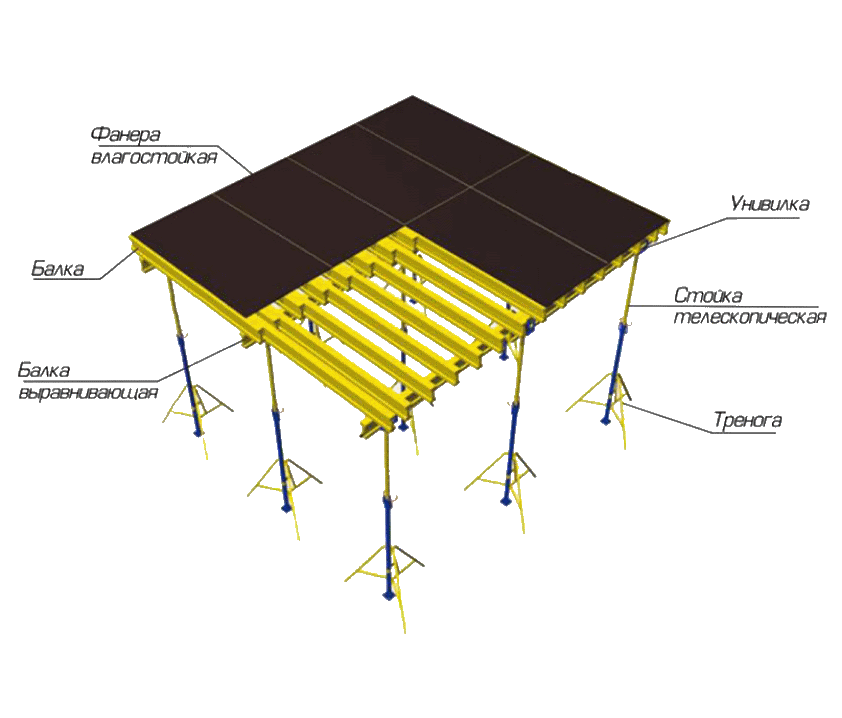

Элементы опалубки перекрытий

Самая большая телескопическая стойка может держать опалубку на высоте 4,5 метра. Диаметр трубы 60 мм, толщина стенки – 2,3-2,8 мм. Сверху и снизу домкрат оснащен коваными гайками, которые позволяют ему удерживать плотность конструкции и не допускать «раскрывания» трубы.

Конструкция треноги, удерживающей стойку, универсальна. Благодаря небольшой высоте в 60 см и углу поворота ног до 180 градусов, при ее установке углы и стены в расчет можно не брать.

Унивилка – приспособление для удержания несущих балок, которое крепится к верхней кованой балке. Унивилки бывают трех видов:

• приспособление с четырьмя штырями для удержания балки;
• уголок, к которому можно прикрутить балку для большей прочности;
• приспособление с желобом под брус. Последнее приспособление обычно используется в комплекте с другими видами унивилок.

Монтаж конструкции

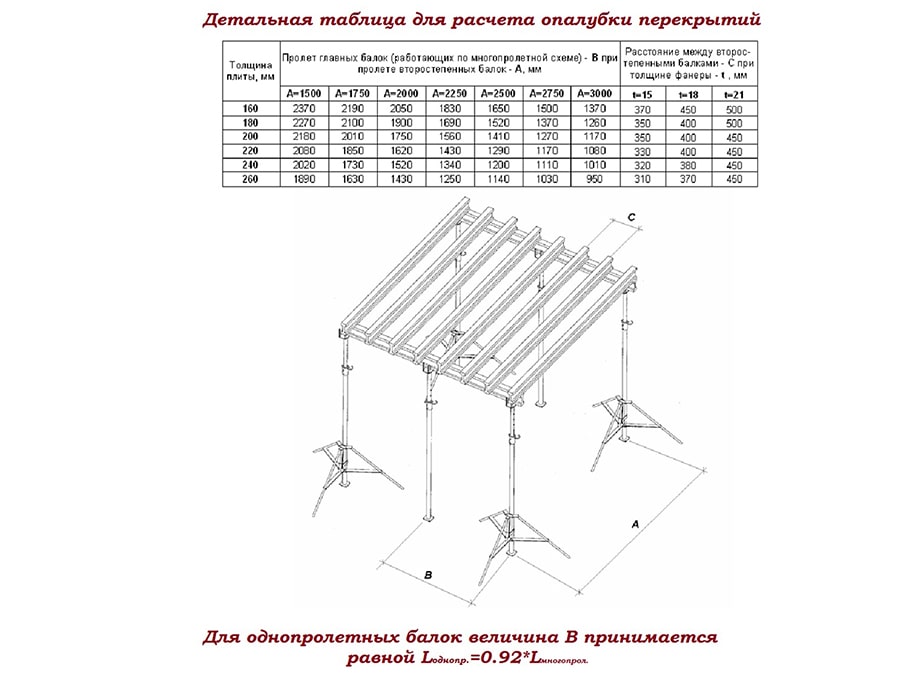

Прежде чем приступать к монтажу опалубки, нужно произвести расчет толщины перекрытия. В зависимости от длины пролета, толщина перекрытия может составлять от 120 до 240 мм. Если длинна пролета больше 7,5 метров, должны быть добавлены дополнительные несущие балки или опорные колонны.

Съемная опалубка для заливки перекрытий

Расчет толщины перекрытия производится по формуле: длинна пролета в миллиметрах деленная на 30.

Рассмотрим порядок монтажных работ:

1. На площадке под перекрытием отмечаются точки установки стоек. Расстояние между ними должно составлять 0,6-1 метр. Если площадка не устойчива, на нее укладывается деревянное основание.
2. Каждый домкрат соединяют с треногой.
3. Стойки расставляются согласно ранее нанесенной разметке.
4. В верхние кованные гайки устанавливаются унивилки.
5. К унивилкам крепятся несущие балки.
6. На несущие балки перпендикулярно укладывают двутавровые балки с шагом 40-50 см.
7. Устанавливают опорные углы.
8. Выстилают ламинированную фанеру, которая будет удерживать бетон до полного застывания.
9. Горизонтальность фанеры проверяют с помощью нивелира. В случае неровности поверхности, регулируют стойки.

Опалубка готова. Можно укладывать арматуру и заливать бетон.

Установка объемной конструкции

Объемная конструкция позволяет заливать перекрытие на высоте до 20 метров, однако это не значит, что принцип ее монтажа сильно отличается от простой конструкции.

Начало работы заключается в подготовке площадки. На нее устанавливаются нижние домкраты, которыми будет регулироваться горизонтальность конструкции. От правильности установки по уровню будет зависеть устойчивость лесов.

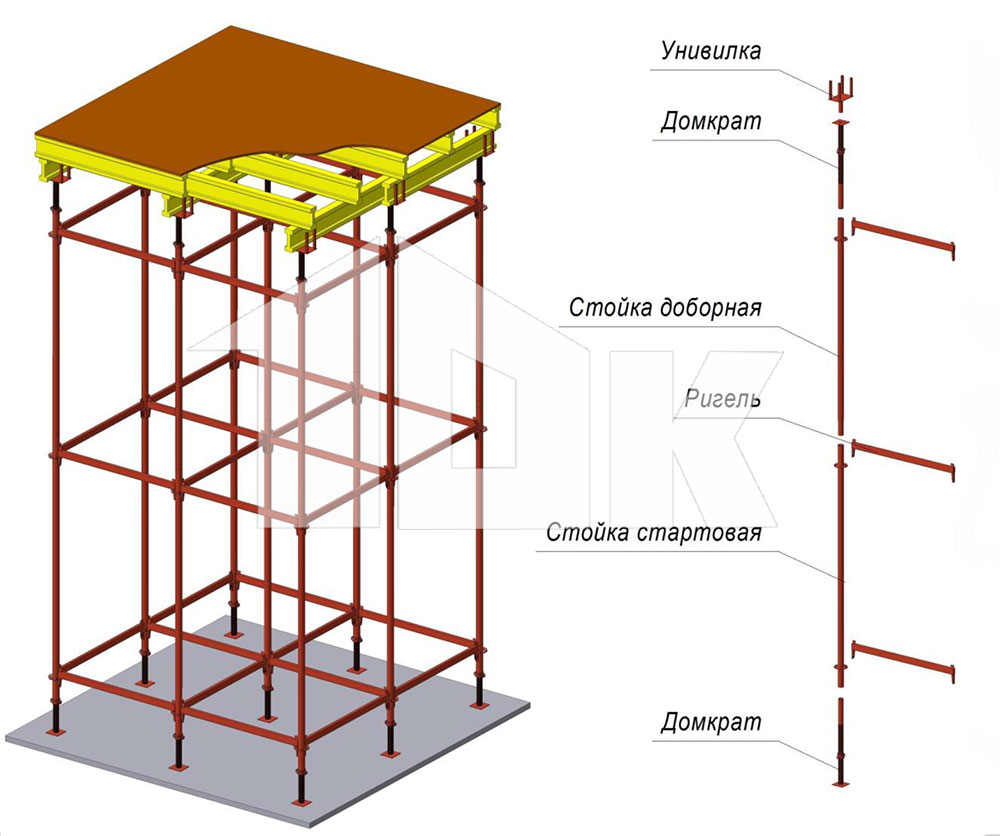

Монтаж объемной конструкции опалубки для устройства перекрытий

На домкраты крепятся нижние регили и стойки. Далее все собирается по принципу конструктора с учетом уровня.

В конце устанавливаются верхние домкраты и унивилки, к которым крепятся балки. Дальше делается все то же, что и в первом случае.

Строительные леса и прочее оборудование для объемной опалубки стоят очень дорого. Поэтому оптимальным вариантом будет аренда у строительной компании.

Чем отличается фактическая плотность от реальной

При выполнении проекта нужно помнить о существовании разницы между реальным значением плотности и расчетным. Расчетная плотность высчитывается при идеальных условиях. Реальная получается в процессе заливки бетона, когда в сборной или монолитной конструкции может оставаться воздух, создавая полости внутри. От этих полостей можно и нужно избавляться, уплотняя бетон специальными инструментами и методами.

Вибропрессование позволяет существенно улучшить качество монолитного железобетонного изделия, но все равно внутри остается определенный объем воздуха (до 1%), что несколько меняет параметры плотности, но на прочности не сказывается.

Индексация

Пластиковая опалубка

Название опалубки для монолитных бетонных и железобетонных конструкций или индексация (обозначение) осуществляется по следующей схеме:

ОХ1Х2 . Х3 – Х4 – Х5 . Х6,

где указываются следующие обозначения:

• О — опалубка;
• Х1 — тип опалубки в зависимости от вида элементов монолитной конструкции (приводятся обозначения наиболее распространенных элементов — колонн, стен, перекрытий, фундаментов, балок (ригелей), ростверков);
• Х2 — тип в зависимости от конструктивных признаков;
• Х3 — тип по материалам несущих элементов;
• Х4 -класс;
• Х5 — несущая способность (тс/м2);
• Х6 -тип по применяемости при различной температуре наружного воздуха, характеру воздействия на бетон монолитной конструкции

Условные обозначения типов опалубок указаны в таблице:

Тип опалубки	Условные обозначения в соответствии с порядком индексации
Тип по виду элемента монолитной конструкции (Х1):
— ростверков;	Р
— фундаментов;	Ф
— колонн;	К
— стен;	С
— куполов (сфер/ оболочек/ сводов);	Кп
— перекрытий;	П
— пролетных строений мостов, эстакад и т.п.	М
Тип по конструктивным признакам (Х2):
— крупнощитовая;	К
— мелкощитовая;	М
— объемно-переставная;	О
— блочная;	Б
— горизонтально-перемещаемая;	Г
— скользящая;	С
— пневматическая;	Пн
— несъемная;	Н
— подъемно-переставная;	П
Тип по материалам формообразующих и несущих элементов (Х3):
— алюминиевая;	Ал
— стальная;	Ст
— деревянная / из деревянных материалов;	Д
— комбинированная;	К
— пластиковая;	Пл
— прочие материалы.	Пм
Класс опалубки (Х4):
— 1-й;	1
— 2-й;	2
— 3-й.	3
Тип по применяемости при различной температуре наружного воздуха, характеру воздействия на бетон конструкции (Х5):
— утепленная;	У
— неутепленная;	Н
— специальная;	С
— греющая.	Г

Порядок индексации элементов опалубки:

У1 У2хУ3 У4,

где:

• У1 — щит (Щ); стойка телескопическая (Ст); рама (Р); балка (Б); стяжка (Стяж.); ригель (Р); подкос (Пк); подмости (Пд); замок (Зм);
• У2хУ3 — размеры элемента, м: ширина на высоту (для щита); минимальная высота на максимальную высоту (для телескопической стойки); длина (для стяжки); максимальная ширина вставки (для замка) и т.п.;
• У4 — несущая способность стоек (на максимальной высоте), стяжек, тс/м2 (в скобках).

Примечания: индекс (обозначение) опалубке присваивается организацией, уполномоченной Госстроем России проводить экспертизу технических условий (или техническим комитетом по стандартизации и техническому нормированию в строительстве) на основе технического задания на проектирование опалубки.

Что такое телескопические стойки

Телескопическая стойка для опалубки – это сложная конструкция, состоящая из нескольких основных элементов, каждый из которых выполняет свои функции. Состоит опорный элемент из:

• Нижней направляющей опоры. Эта деталь представляет собой полую трубу с приваренной снизу площадкой. В верхней части опоры находится натяжитель – деталь с резьбой.
• Верхней опоры, расположенной в верхней части стойки. В ней имеются отверстия для крепления фиксирующих скоб, а также приваренный фланец, который по размерам совпадает с площадкой, приваренной к нижней опоре.
• Опорной гайки. Этот элемент двигается по натяжителю и выполняет функции дополнительной опоры для стойки, зафиксированной в нужном положении.

• Унивилки (опорная вилка). Это металлическая площадка, на которую приварены трубки с квадратным сечением. Унивилка крепится к верхней опоре, её функции – крепление двутавровых балок, расположенных горизонтально.
• Треноги. Эта деталь выполняет функции укосов, обеспечивая стойке более устойчивое положение.

Собственно опоры телескопической. Состоит она из двух труб разного диаметра. Нижняя труба всегда большего диаметра, в неё входит труба меньшего диаметра, которую можно извлечь на требуемую высоту. В зависимости от способа соединения двух труб выделяют несколько разновидностей стоек.

Ограждения опалубки по вертикали

При бетонных работах в некоторых зонах устанавливаются бортики:

• по всему периметру перекрытия;
• вокруг лестничных проёмов;
• вокруг дымоходов;
• вокруг вентиляционных каналов.

Вертикальная опалубка для ограждения создаётся из досок толщиной 30-40 мм. Этот параметр зависит от толщины будущей бетонной конструкции и соответствующего объёма заливки. При строительстве малоэтажных домов используются доски шириной 150 мм и прекрасно выполняют свою задачу.

Случаи продавливания ограждения изнутри в процессе заливки чаще всего происходят не из-за прочности опалубки, а при давлении струи бетонанасоса на край системы. Если пролёты по проекту запланированы большие, вертикальные ограждения нужно дополнительно укрепить разными способами: увеличение толщины стенок, закрепления вязальной проволокой, анкеровка. Самые уязвимые участки — это соединения в углах, они требуют самого основательного укрепления.

Вес перекрытия распределяется по стенам, и опалубка монтируется только вдоль полосы опирания. Эту функцию стены может взять на себя кирпичная кладка в некоторых случаях. Пространство между кладкой и стеной обязательно нужно заполнить утеплителем, например, листы пенополистирола.

Технические характеристики

Бетон отличается прекрасной сопротивляемостью на сжатие и не любит растяжение, что с успехом компенсирует железобетонный каркас, обладающий прекрасной стойкостью на растяжение, но плохо выдерживающий сжатие. Таким образом, тандем этих двух материалов в железобетоном монолите позволяет добиться наилучших результатов, ввиду чего такая технология повсеместно используется при строительстве мало- и многоэтажных зданий.

В большой мере технические характеристики монолитной конструкции определяются характеристиками металлической арматуры (правильность вязки, количество прутов, их диаметр) и типом самого бетона.

Особенности эксплуатации монолитов из разных бетонов:

1) Легкие бетоны (к их числу относятся опилкобетон, керамзитобетон и т.д.) – актуальны для облегченных монолитов, где нужно добиться уменьшения теплопроводности.

2) Тяжелые бетоны, плотность которых составляет от 2200 до 2500 кг/м3 – выдерживают нагрузки несущих конструкций и фундамента. Классы смеси (В1, В2, В1.5) выбираются в соответствии с тем, какую прочность нужно обеспечить.

В бетон могут вводить разнообразные компоненты для улучшения тех или иных свойств – повышения уровня теплоизоляции, уровня прочности, стойкости к морозу и т.д.

Теплопроводность итоговой конструкции зависит от наполнителя – так, максимальный показатель 1.75 Вт/(м•град) демонстрирует бетон без присадок, раствор с щебнем или гравием показывает 1.51 Вт/(м•град), со шлаком, песком или силикатами обеспечивает 0.3-0.81 Вт/(м•град). Наилучшие теплоизоляционные характеристики дают специальный теплоизоляционный бетон (0.18) и смесь на основе вулканического шлака (0.2-0.5).

Качество материалов, технология, заливка монолитных железобетонных конструкций регулируется ГОСТом и требованиями СНИП: в указанных документах прописаны разные схемы и изделия, по которым осуществляется заливка бетонным раствором тех или иных элементов зданий и сооружений.

Монтаж опалубки перекрытия: последовательность и тонкости работ

По сути, установка опалубки перекрытий – работа не сложная, но, тем не менее, сопряжена с некоторыми трудностями, всевозможными тонкостями и нюансами, которых здесь хоть отбавляй. Но самое интересное, что все эти тонкости и нюансы в большинстве случаев возникают только в случае с изготовлением опалубки из подручных материалов – если говорить о заводской опалубке, то их нет, и если четко соблюдать технологический процесс, то возникнуть они, в принципе, не должны. Естественно, строительство дома своими руками осуществляется с целью сэкономить деньги – именно по этой причине и ведется разговор об опалубке перекрытий своими руками. Изготавливается она следующим образом.

1. Опоры. Это, пожалуй, самое сложное, с чем придется столкнуться в процессе выполнения работ по установке горизонтальной опалубки для перекрытий – здесь очень важны несколько моментов. Во-первых, это надежность установки стоек и их прочность – следует понимать, что опорам придется выдерживать вес, исчисляемый не килограммами и даже не сотнями килограммов. Сами по себе стойки должны быть мощными и укрепляться они должны самым капитальным образом. В этом отношении лучше отдать предпочтение металлическим опорам – несмотря на то, что работать с ними сложнее и сам материал стоит дороже, именно он способен обеспечить надежность конструкции. Кроме того, посредством сварки такие стойки достаточно просто устанавливаются даже своими руками. Во-вторых, это плоскость установки. По большому счету, если стойки вы установите, то и создать четкую горизонтальную плоскость вверху них будет несложно. Плоскость отмечается на каждой опоре с помощью лазерного или гидравлического уровня, после чего каждая опора срезается по отметке.

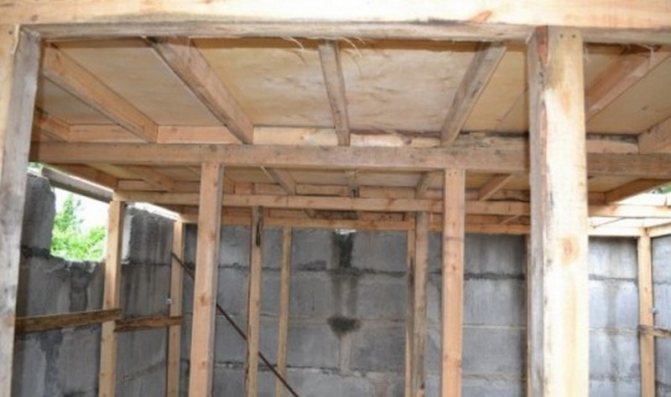

Установка опалубки перекрытий фото

Монтаж опалубки перекрытия фото

В принципе, все. И добавить по поводу вопроса, как изготавливается опалубка для монолитного перекрытия, остается не так уж и много. В частности, упомянуть о размерах и прочих параметрах. Во-первых, это стойки, которые устанавливаются рядами – в большей степени шаг установки зависит от их материала. Стандартно расстояние между соседними стойками в ряду составляет 1,5м, а расстояние между рядами, опять-таки, в зависимости от частоты установленных стоек, может варьироваться в пределах от 1,5 до 2,5м не более. Во-вторых, поперечные балки – укладываются не более чем через метр. Ну а вообще все эти размеры являются расчетными величинами и зависят от множества факторов. В частном строительстве их, конечно, не слишком рассчитывают, а просто делают так, чтобы бетон не провалил и не раздавил опоры и листы опалубки – в большинстве случаев с огромным запасом прочности.
