Домкрат гидравлический бутылочный: ремонт, устройство, схема

Возможные проблемы

Из всех причин, по которым может не функционировать домкрат (ромбовидный, подкатной либо бутылочный), следует обособить 3 ключевых ситуации: неисправность штока, засор системы или выход из строя клапанов. Разберем каждый момент детальнее.

Засор системы

Он может быть спровоцирован проникновением в масло грязи, пыли либо воздуха. При попадании воздуха несущий шток домкрата способен перестать подниматься, начать интенсивно пружинить либо совсем садиться под грузом.

Накопившиеся комочки грязи способны сдерживать перемещение клапанов, которые перестанут герметично перекрывать каналы, пропуская масло в оба направления.

При таком раскладе упор не станет удерживаться в одной позиции, понемногу нисходя к начальной точке.

Неисправность клапанов-шариков

Кроме засора, могут иметь место механические дефекты. Клапан-шарик на кончике пружины, упирающийся в конусовидный паз, способен отделиться либо зацепиться за остальные компоненты системы. Тогда шток не станет выходить совсем, так как в системе расстроено циркулирование масла, и перекачивание не происходит. Эта неисправность посложнее и требует разборки домкрата. Если на клапанах-шариках имеются следы выработки, то их надо поменять.

Изогнутость штока может быть последствием неисполнения условий хранения либо техобслуживания и может быть от работы с тяжеловесными грузами и в результате несоблюдения правил использования. В первом эпизоде поршень способен покрыться ржавчиной, что ослабит плотность примыкания его к поверхности цилиндра, в результате этого будет подтекать масло. Если поднимать грузы выше разрешенного норматива, шток способен погнутся. Возможности такой неисправности растут при предельном вынесении винта и криво установленном на почву домкрате. Искривление штока является очень серьезной неисправностью, которая редко когда поддается исправлению даже в специализированных сервисах.

Рекомендации

Те фирмы, что производят моторные смазки, иногда дополнительно выпускают гидравлические жидкости для легковых и грузовых автомобилей. Этими жидкостями можно заправить не только домкрат, но и тормозные системы. Помимо обычного специального масла, иногда применяют индустриальные виды масел (такие как И-12А, И-30А, И-50А). Однако тут надо быть аккуратным и хорошо разбираться в автомобилях или же тщательно изучить эту тему: некоторые масла являются запредельно вязкими и подойдут не для каждого устройства. Также они могут нанести вред домкрату, вызвав коррозию.

В целом прибор может работать, даже если в него просто налить воды, однако так поверхность быстро покроется ржавчиной и вернуться к прежней работе будет, скорее всего, невозможно. Любители заливать в домкраты обычное машинное масло столкнутся с той же проблемой, просто позднее: от обычных машинных масел в устройстве также скапливается вода. Со временем и оно выйдет из строя.

Чтобы грузоподъемник работал исправно, нужно регулярно сменять гидравлический раствор. Одному работать неудобно – тут лучше взять кого-то себе в помощники

Прежде чем начать вливать жидкость, важно сначала тщательно изучить инструкцию по использованию прибора и делать все так, как указано в ней, поскольку в зависимости от вида устройства смена жидкости может проходить по-разному. Без особой необходимости лучше лишний раз не разбирать устройство полностью, так как есть риск потерять шарик или испортить клапаны

Настоятельно не рекомендуется заполнять домкрат жидкостью, в составе которой есть спирт. Использование спиртосодержащих жидкостей также приведет к коррозии и дальнейшей недееспособности устройства. Кроме того, нельзя открывать никакие клапаны, кроме выпускного. Открыв обратный или перегрузочный клапаны, можно нанести вред подшипнику или пружине, поэтому даже в такой простой операции, как смена масла в устройстве, стоит быть предельно внимательными и аккуратными.

Рекомендуется не жалеть денег на наполнение. Лучше брать дороже, но с положительными характеристиками (вязкость, состав), тогда и менять его надо будет реже, да и подъемник послужит дольше, так как не заржавеет и не испортится в скором времени. Смешивать дорогие и дешевые жидкости эксперты не советуют, поскольку это только ухудшит эффект.

Как только масла станет меньше, чем требуется устройству, вы сразу заметите, насколько труднее будет поднимать предметы с большим весом. Это уже первый сигнал о том, что нужно долить или же сменить специальный раствор. После того как были обнаружены первичные знаки неисправности, ее желательно устранить как можно быстрее, тогда прибор всегда будет находиться в оптимальном рабочем состоянии, а автовладельцу удастся избежать несчастных случаев, которые могут произойти из-за неисправности устройства.

О том, как прокачать гидравлический домкрат, смотрите далее.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

• Одноштоковый бутылочный, самый распространенный вид Рис 2.
• Двухштоковый бутылочный Рис 3.

Рис 2. Домкрат одноштоковый

Рис 3. Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

• Ручной, приводится в действие давлением пользователя на рычаг
• Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него

Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Воздушные пузырьки и устранение этой неисправности

Что касается эффективности эксплуатации гидравлического подкатного домкрата, то она в большинстве случаев снижается из-за того, что в главном цилиндре скапливаются воздушные пузырьки. Образование пузырей может быть спровоцировано недостаточным количеством жидкости в рабочей полости.

Перед проведением ремонтных работ в таких случаях нужно первым делом открутить пробку в масляном баке и снять перепускной тумблер, после чего можно приступать к прокачке насоса механизма. Это необходимо для того, чтобы пузыри воздуха переместились из полости в сосуд для жидкости. После процедуры прокачки крышку бачка и перепускной клапан закрывают, если все операции были выполнены правильно, функционирование домкрата будет проходить в нормальном режиме.

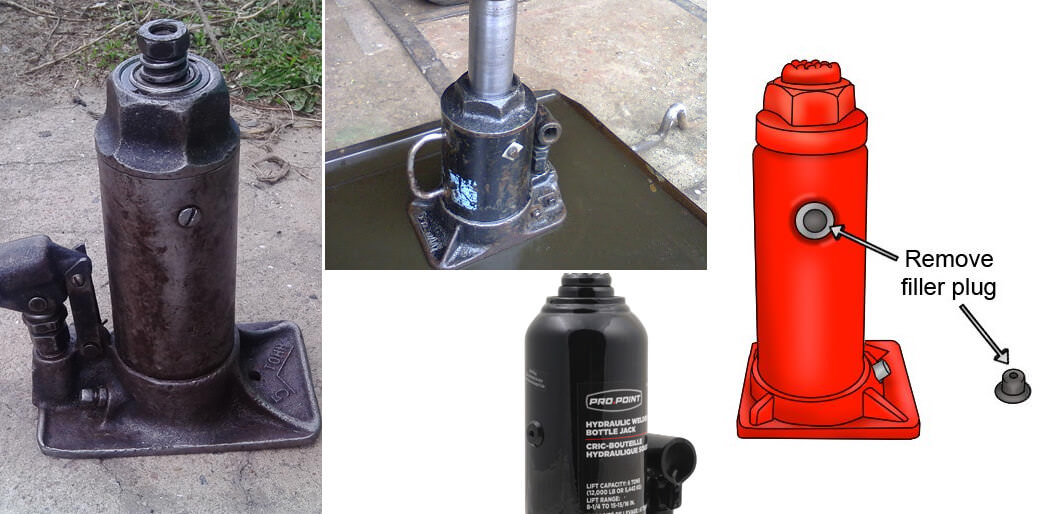

Закачивание масла в гидравлический подъемник

Опытные специалисты рекомендуют использовать еще один распространенный метод для того, чтобы удалять воздушные пузырьки из домкрата. Для этого запорная игла должна быть откручена не более чем на 2 оборота, а с помощью руки осуществлен подъем плунжера до крайней точки. После поднятия тумблера через определенный промежуток времени он вернется в крайнее нижнее положение. Стоит заметить, что к проведению процедуры зачастую нужно прибегать 2-3 раза, а для того чтобы в рабочей системе подъемника не скапливался воздух, в процессе его использования необходимо контролировать объемы рабочей жидкости. В случае, если масла будет недостаточно, его следует доливать, следя при этом за качеством, а также вовремя менять манжеты для подкатного домкрата.

Чтобы предотвратить нежелательные поломки китайских гидравлических подъемных механизмов, при их интенсивном использовании обязательно нужно заменять рабочую жидкость и задаться вопросом, почему подкатной домкрат не поднимает под нагрузкой. Стоит помнить, что при падении уровня масла его следует доливать, после чего прокачивать всю конструкцию. Перед тем как приступать к проведению ремонтных работ, нужно обязательно изучить рекомендации производителя, которые указаны в техническом паспорте, приложенном к домкрату. В противном случае, если проигнорировать все рекомендации, можно спровоцировать преждевременную поломку инструмента без возможности дальнейшего его восстановления.

Крепкий и простой помощник в подъеме непосильных тяжестей, обладает надежной конструкцией, служащей залогом безопасной работы. Высокий критерий прочности считается основным показателем эффективности домкрата, однако, даже такой уровень, не исключает возможность поломки устройства. В данной теме, мы привели все возможные причины поломок гидравлических домкратов любых видов, разобрали их и составили пошаговые инструкции по устранению тех или иных неисправностей.

Ремонт и прокачка

Принцип работы понятен. Остается разобраться, как выполнить ремонт и прокачку устройства. Какое именно масло вы будете заливать при его замене или доливке, опирайтесь на заводские инструкции производителя.

К самым распространенным поломкам гидравлических домкратов можно отнести следующие:

• Недостаток масла;
• Избыток воздуха внутри;
• Образование ржавчины, грязи;
• Деформированный шток.

В этом случае потребуется провести ремонт и прокачать ваш гидравлический домкрат.

1. По мере эксплуатации масло будет вытекать из гидравлического домкрата, что приводит к необходимости периодического добавления рабочей жидкости. Доливка выполняется ремкомплектом.
2. Перед началом обслуживания подготовьте емкость, куда будет сливаться старое масло, подготовьте свежую жидкость для заливки.
3. Гаечными ключами открутите крепления, извлеките клапан слива, поршень домкрата.
4. Зачистите поршни, удалите грязь, ржавчину, проверьте их на предмет целостности.
5. Снаружи внутри зачастите клапан стравливания. Наличие на нем дефектов говорит о необходимости замены.
6. Осматривая клапан, не потеряйте шарик из металла. Если он не будет плотно прилегать, домкрат работать толком не сможет.
7. Путем прокачки слейте старое масло. Для этого перемещайте рычаг вверх-вниз, пока все масло не перетечет в главный цилиндр.
8. Зачистите все детали после слива, замените манжеты, прокладки.
9. Желательно промыть керосином. Залейте его внутрь домкрата, прокачайте, предварительно сняв запорную иглу. Прокачкой удалите керосин, заполните емкость новым маслом.
10. Если образовалась воздушная пробка в домкрате, снимите пробку масляного бака, откройте клапан и прокачайте несколько раз. Затем откройте сливной клапан и поставьте на место пробку.

Принцип прокачки, обслуживания не вызывает проблем, потому каждый пользователь может своими руками ремонтировать гидравлический домкрат.

Время на чтение: 6 минут

Многие автомобилисты на протяжении не одного десятка лет задаются вопросом, как прокачать гидравлический домкрат. Чтобы проделать эту операцию, необходимо ознакомиться с технологией ее выполнения, а также учитывать причины, по которым снизилось эффективное функционирование устройства.

Гидродомкрат является приспособлением, которое способно выполнять широкий спектр функций. Его активно используют на станциях технического обслуживания автомобилей и в мастерских, чтобы поднимать транспортные средства на необходимую высоту. В связи с рядом причин через определенный промежуток времени эффективность работы устройства снижается. Именно поэтому каждый водитель должен знать, как самостоятельно и правильно прокачивать гидравлический тип подъемника.

Устройство гидравлического домкрата

Обнаружение неисправностей

Шток выдвигается на нужную высоту, но затем медленно (без воздействия нагрузки) опускается — в этом случае причина, скорее всего, в перепускном клапане и поврежденных уплотнительных кольцах, поэтому не поддерживается нужное давление.

Если домкрат подкатной не поднимает до конца, значит, уменьшился рабочий ход. В данном моменте виной является образовавшаяся коррозия на штоке и зеркале поверхности цилиндра. Если поднимаемый груз больше грузоподъемности домкрата (указывается в паспорте и на корпусе в тоннах), то есть вероятность повреждение штока, его искривление.

Чтобы домкрат служил долго и не ломался, необходимо запомнить следующие правила:

• Замена гидравлической жидкости необходима 2 раз в год.
• Если подъемное устройство используется каждый день, смену гидравлической жидкости нужно проводить ежемесячно.
• В крайних случаях можно использовать любую гидравлическую жидкость, но в зимнее время рекомендуется применять синтетические масла, указанные производителем устройства.
• Для того чтобы масло зимой не густело, необходимо хранить домкрат в сухом, теплом месте.
• Не рекомендуется эксплуатировать домкрат зимой на холоде, потому что он просто может перестать работать.

Для устранения поломки можно потерять много времени и средств, поэтому проще соблюсти инструкции по эксплуатации гидравлического домкрата, и тогда он прослужит долго и не один раз поможет поднять груз.

Раскидал я его. Снял насос, снял внешний кожух, достал шток с манжетой, а далее просто офигел. Что же я вижу на внутренней части цилиндра, в которой ходит резиновая манжета:

Они чуствуются когда по ним пальцем проводишь. Видно, что они сделаны искусственно. Если домкрат не поднимать на максимальную высоту, то манжета не достаёт до этих царапин, но так вряд ли бывает, если только в магазине при продаже проверять его работоспособность. А вот что стало с манжетой:

Как повысить продажи домкратов? Да надо искусственно ограничить их срок службы. Не многие будут искать причину неисправности и пойдут покупать новый. Дорогой жаба задушит брать и возьмут такой же в надежде, что хоть год да проработает.Я решил новый не покупать, а выточить цилиндр. Не подумайте, что я слабый человек, но я не смог выкрутить этот цилиндр, хотя усилия прилагал приличные. Газовый ключ сдирает металл, но отворачиваться эта фигня не хотела.

Плюнул я на неё и решил сточить царапины, а в углубление запихать холодной сварки. Заполировал нулёвкой их, потом сваркой швы затёр и ещё раз полирнул. Вышло нормально, на ощупь уже не чувствовались эти царапины

Купил новую манжету. Замерил старую и получил размер 25х14х7.

Ну да ничего. Небольшое приспособление на дрель

и кусок наждачки уменьшили внешний диаметр почти до 26 мм( дальше уже край бортика), а сверлом на 15 сточил внутренний диаметр до 13.4 мм.Собрал всё обратно и “о, чудо!” домкрат заработал. Правда под собственным весом и с пружиной не может сам до низу опуститься. Может со временем разработается, а так немного рукой помочь и всё нормально. Поднял пару раз машину до верху, стравливал немного, чтобы проверить как держит. Держит. Посмотрим на сколько этого ремонта хватит. Кстати покупная отечественная манжета твёрже родной, да и в магазине сказали, что это специальная для гидравлики.

Преимущества и недостатки гидравлических домкратов

Невозможно правильно выбрать домкрат, не ознакомившись прежде с их достоинствами и недостатками. К достоинствам можно отнести:

• Эти подъемные механизмы отличаются неприхотливостью в обращении. Обладая достаточно высокой мощностью подъема, они могут помочь решить возникшие задачи почти в любых, даже экстремальных, условиях.
• Функцию рабочего элемента выполняет несжимаемая жидкость. Благодаря ей можно плавно поднимать любое устройство, расположенное на домкрате, а также опускать его столь же аккуратно.
• Устройства отличаются высокой грузоподъемностью, обеспечивая высокий коэффициент полезного действия. Есть модели, у которых он составляет 80%.

При всей своей универсальности эти механизмы обладают и определенными недостатками:

• Если транспортное средство находится слишком низко, то, даже используя самый современный домкрат, поднять его не получится из-за невозможности подсунуть устройство под автомобиль. Для использования таких устройств необходима достаточно высокая начальная высота подъема.
• Определенные сложности возникают и с регулировкой высоты опускания. Объясняется это тем, что в каждой модели механизм регулировки может иметь разное исполнение.
• Иногда некоторые рабочие узлы выходят из строя. Чтобы этого избежать, необходимо постоянно следить за уровнем масла, а также осматривать сальники и клапаны на предмет присутствия протечек. При обнаружении последних их нужно сразу же устранять. Если этого не сделать, то дальнейшее использование устройства может быть небезопасным.

Необходимость подъема грузов возникает в самых разных сферах человеческой деятельности. Для оперативного и безопасного решения этой задачи необходимо использовать специальное устройство, которым на сегодняшний день является гидравлический домкрат. Это проверенное временем приспособление, которое обладает высокой грузоподъемностью и отличается универсальностью использования. Чаще всего домкраты применяют автомобилисты, когда им нужно поднять свое транспортное средство на высоту для выполнения определенных операций.

Однако, помимо этого, домкраты можно использовать и для выполнения других работ, например, запрессовки, гибки и др. Актуальным для большинства пользователей достоинством является то, что они очень просты в обращении. Поднять груз на необходимую высоту можно с помощью ноги или руки. Простой является и операция по опусканию поднятого груза. Поэтому нет ничего удивительного в том, что гидравлические домкраты активно используются не только специалистами, но и простыми обывателями.

Как прокачать гидравлический домкрат? 6 необходимых действий

Как и любое устройство, работающее на гидравлике, домкрат необходимо периодически проверять и при необходимости подливать масло и прокачивать систему. Если в гидравлическом домкрате появились пузырьки воздуха, то он теряет свою функциональность, поэтому необходимо своевременно проводить прокачку. Специалисты рекомендуют ежегодно прокачивать оборудование не менее 2 раз. Такая частота предотвратит преждевременный износ домкрата и позволит ему прослужить не одно десятилетие. Так как прокачать гидравлический домкрат достаточно легко, то эту процедуру может выполнить любой автомобилист.

Какие виды гидравлических домкратов существуют?

Существует 6 основных видов домкратов, работающих при помощи гидравлики. Все разновидности очень удобны в эксплуатации, но из-за их особенностей не везде распространены. Чаще всего можно встретить бутылочные виды гидравлического домкрата, так как он имеет небольшой размер и хорошо справляется с поставленными задачами.

Бутылочный домкрат

Конструкция аппарата достаточно проста, но при этом прибор способен поднять от 2 до 100 тонн. Из-за небольшого размера корпуса и его специфического вида устройство прозвали бутылочным. Компактный размер позволяет возить домкрат в багажнике автомобиля и использовать его в любых условиях.

Среди автомобилистов наиболее распространено одноштоковое оборудование, но оно отличается небольшой высотой подъема.

В профессиональных мастерских или у людей, которые заинтересованы в поднятии грузов на более высокое расстояние от земли, может применяться конструкция с двумя или тремя штоками.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

• Одноштоковый бутылочный, самый распространенный вид Рис 2.
• Двухштоковый бутылочный Рис 3.

Рис 2. Домкрат одноштоковый

Рис 3. Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

• Ручной, приводится в действие давлением пользователя на рычаг
• Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него

Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Подкатной домкрат не поднимает

VIP Member

911 сообщений

#2 Сэмен

Moderators

5 920 сообщений

• Марка авто: VW Sharan
• Откуда: Брянск

Подскажите пожалуйста как вылечить. Подарили дешевенький подкатной домкрат. А он не хочет поднимать машину. До определенного момента поднимает, а дальше нога поднимается и опускается на прежний уровень при прокачке качергой. Я так понял воздух в системе? Кто имел дело с этим? Клапан закрутил хорошо.

Наверно этот определенный момент есть максимальная высота подьема.А может в него масла долить надо.

#3 Gromozeka

VIP Member

911 сообщений

Наверно этот определенный момент есть максимальная высота подьема.А может в него масла долить надо.

Он точно не полностью поднялся. Я пробовал без машины он нормально поднимается на полную высоту. А вес машины не держит.

VIP Member

2 769 сообщений

• Марка авто: ВАЗ-21099
• Откуда: Калуга

#5 Gromozeka

VIP Member

911 сообщений

Значит систему смотреть надо. Либо масло доливать, либо смотреть манжеты и сальники. Если он старый, вполне могли резинки задубеть и травить начать.

он новый. Расскажите как его обслуживать?

#6 Радиотехник

VIP Member

2 404 сообщений

• Марка авто: ваз 21053
• Откуда: Екатеринбург

Подскажите пожалуйста как вылечить. Подарили дешевенький подкатной домкрат. А он не хочет поднимать машину. До определенного момента поднимает, а дальше нога поднимается и опускается на прежний уровень при прокачке качергой. Я так понял воздух в системе? Кто имел дело с этим? Клапан закрутил хорошо.

Ключевое слово подарили. Выбрасывать жалко, человеку приятно сделать хоца. А то что ему потом репу чесать как сей инструмент применить никто не озаботился.

#7 Сэмен

Moderators

5 920 сообщений

• Марка авто: VW Sharan
• Откуда: Брянск

Он точно не полностью поднялся. Я пробовал без машины он нормально поднимается на полную высоту. А вес машины не держит.

Попробуй масла долить.

#8 Gromozeka

VIP Member

911 сообщений

Попробуй масла долить.

Я вижу 2 клапана. Один воздушный, а второй я так понял для долива масла?

#9 shmelevdenis

Users

30 сообщений

• Марка авто: vaz 2115
• Откуда: tver

Подскажите пожалуйста как вылечить. Подарили дешевенький подкатной домкрат. А он не хочет поднимать машину. До определенного момента поднимает, а дальше нога поднимается и опускается на прежний уровень при прокачке качергой. Я так понял воздух в системе? Кто имел дело с этим? Клапан закрутил хорошо.

по моему его надо прокачать так как ты тормаза прокачиваешь

Advanced Members

157 сообщений

• Марка авто: Ваз 21093
• Откуда: г.Димитровград

Advanced Members

205 сообщений

• Марка авто: ВАЗ 2112
• Откуда: шаРашка Подольск МО

Вот с другого форума, почитай может поможет:

Gromozeka это нравится

VIP Member

911 сообщений

Вот с другого форума, почитай может поможет:

Ремонт в Москве: что делать, если гидравлический домкрат не поднимает

Гидравлический домкрат – это самое распространенное и полезное в мире грузоподъемное устройство и неисправности гидравлического домкрата могут стать неприятной неожиданностью.

Сферы его использования настолько разнообразны, что упомянуть все из них не представляется возможным. Это обусловлено тем, что способы и цели его применения ограничиваются только Вашей изобретательностью и фантазией. В основном гидравлические домкраты используются в следующих сферах:

Для подъема-опускания легковых и грузовых автомобилей, специальной техники. Почти у каждого автовладельца есть гидравлический домкрат грузоподъемностью 2 — 3 тонны. Все автосервисы держат в своем арсенале подкатные гидравлические домкраты. Этот простой механизм с легкостью поднимет Ваш автомобиль.

При строительных работах. Вам нужно приподнять какое-то строение или здание — пожалуйста. Только обязательно необходимо учитывать максимальную грузоподъемность домкрата, которая не должна быть менее поднимаемого груза. Итак, почему не держит гидравлический домкрат?

Не работает подкатной гидравлический домкрат причины:

Часто случается ситуация, что гидравлический домкрат не поднимает и не понятно, что делать. Если не работает гидравлический домкрат, какие могут быть причины. Попробуем разобраться с этой ситуацией.

Гидравлические подъемные устройства периодически нуждаются в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники.

Некоторые признаки наличия неисправностей гидравлического домкрата:

Домкрат поднимает груз на нужную высоту груз, но не способен удержать его, происходит постепенное самопроизвольное опускание

Причина: неисправность перепускного клапана домкрата или выход из строя манжет. Из-за этого не поддерживается необходимое давление.

Гидравлическим домкратом не удается поднять груз или он поднимает его лишь на небольшую высоту, т.е. наблюдается уменьшение рабочего хода, не работает гидравлический домкрат причины.

Причинанеисправности домкрата гидравлического: появление коррозии на штоке и на внутренней части корпуса цилиндра. А если домкратом поднимался груз, превышающий по массе максимально допустимую для данного аппарата, возможно, произошло искривление штока.

Домкрат не возвращается полностью в свое исходное положение после открытия стравливающего клапана.

Причина неисправности домкрата гидравлического: растянутые или потерявшие свою упругость пружины.

Гидравлический домкрат не поднимает — основные причины неисправностей гидравлического домкрата и способы их устранения:

Одной из самых распространенных причин поломки домкрата, если не работает подкатной гидравлический домкрат, может стать протекание масла. В результате происходит попадание воздуха в рабочую камеру, как следствие, подъемный механизм работает не в полную силу или перестает функционировать, это и есть ответ на вопрос, почему не держит гидравлический домкрат.

Избежать этой проблемы можно, выполняя периодически обслуживание гидравлического домкрата, заключающееся в контроле количества жидкости, и при необходимости производить ее долив в рабочий цилиндр. Уменьшение количества масла в системе может быть следствием естественной эксплуатационной убыли, а также из-за поврежденных или неисправных сальников и уплотнителей. В этом случае обычный долив жидкости проблемы не решит, необходимо будет заменить вышедшие из строя уплотнители и сальники.

Из-за недостатка в системе рабочей жидкости ее место занимает воздух – об этом можно догадаться по снизившейся эффективности работы домкрата. Избавиться от этой проблемы можно, выполнив прокачку. Но если это не помогло, то или причина неисправностей иная, или потребуется более серьезный ремонт.

Нередко причиной некорректной работы гидравлического домкрата может стать коррозия, поражающая выдвигаемые поршни (штоки или плунжеры) и внутреннюю часть корпуса. Но чтобы выяснить причину, потребуется разобрать аппарат. Для этого можно обратиться в сервисные мастерские.

Иногда в рабочую камеру происходит попадание грязи, что тоже может причиной выхода домкрата из строя. Гидравлический домкрат не поднимает что делать? Не работает подкатной гидравлический домкрат причины?

Как работает гидравлический домкрат

Для точного определения причины поломки и её последующего устранения, следует иметь четкое представление принципа работы прибора. К счастью, гидравлические домкраты устроены достаточно просто, и большинство их неисправностей могут быть устранены своими силами. Обращение в сервис может понадобиться в случаях серьезных дефектов или полного отсутствия желания ознакомления с инструкцией по ремонту. Основы понимания действия прибора, следует заложить с разбора основных компонентов его механизма.

Перед описанием функциональных элементов, стоит заметить, что гидравлические домкраты имеют несколько подтипов и делятся на подкатные, бутылочные и ромбовидные. К классическому виду жидкостного подъемного механизма, больше всего приближен бутылочный тип, к которому относятся устройства с телескопическим, полым, зацепным и стандартным штоком. Для формирования правильного базового представления, разберем оригинальную модель без дополнительных модификаций. Итак, гидравлический бутылочный домкрат, состоит из следующих компонентов:

Читать также: Станок сверлильный калибр сс 16 550 отзывы

1. Основание корпуса . Опорная площадка для установки прибора на ровную поверхность.
2. Корпус . Внешняя часть гидравлического домкрата и, по совместительству, масляного резервуара.
3. Цилиндр плунжера . Герметичная камера, где создается давление жидкости, выталкивающей шток.
4. Рабочий плунжер . Выдвигаемый элемент с упором на конце.
5. Отверстие для заливки масла . Расположено в верхней, боковой части корпуса прибора.
6. Винт . Выдвижной элемент для увеличения высоты подъема домкрата. Закручивается в плунжер.
7. Головка корпуса . Резьбовое соединение, фиксирующее положение корпуса по отношению к цилиндру.
8. Уплотнительное кольцо . Обеспечивает герметизацию масляного резервуара, предотвращая вытекание жидкости.
9. Гайка винта . Верхняя часть головки корпуса с шестью гранями для удобного откручивания.
10. Серьга . Удобный элемент для ручной транспортировки домкрата. Присутствует не у всех моделей.
11. Головка винта . Конечная часть штока, упираемая в груз.
12. Рычаг . Съемный элемент ручного насоса, увеличивающий силу воздействия в несколько раз. В большинстве случаев, включает в себя специальный паз для откручивания запорного клапана (о нем далее).
13. Нагнетательный плунжер . Основной элемент насоса, приводимый в движение с помощью рычага. Перекачивает жидкость из одного резервуара в другой.
14. Цилиндр насоса . Герметичная камера и промежуточное звено в перекачивании масла между резервуарами.
15. Запорный клапан . Служит для объединения / изолирования масляного резервуара с цилиндром плунжера.
16. Всасывающий клапан . Регулирует движение жидкости внутри устройства, позволяя течь только в одном направлении (только на всасывание в цилиндр насоса).
17. Перепускной клапан . Противоположность всасывающего. Позволяет плунжеру насоса выдавить через себя масло, но обратно не пускает.

Суть действия устройства основывается на перекачивании жидкости из масляного резервуара в цилиндр с плунжером. При подъеме рычага, порция масла всасывается в цилиндр насоса, а при опускании, выдавливается в главный цилиндр подъемника. За счет этого, в главном отсеке образуется давление, выталкивающее поршень.

Главное, чтобы в отсек не попал воздух, который может снизить устойчивость и общую эффективность. Именно по этой причине, бутылочный гидравлический домкрат не работает горизонтально. Однако, даже в таком типе устройств есть модели, позволяющие производить подъем в различных положениях.

Ремонт и прокачка домкрата своими руками

ромбовидный домкрат

Существует несколько факторов, приводящих к нарушению работы гидравлического подъемника:

• нехватка масла;
• проникновение воздуха;
• скопление грязи и ржавчины;
• деформация штока.

Во время использования устройства масло постепенно вытекает, потому время от времени его следует подливать. Делается это с помощью ремкомплекта. Перед началом работ следует подготовить ведро для слива отработанного и свежее техническое масло.

Ход работы:

с помощью гаечных ключей снимается крепление;
достается клапан слива и поршень;
поршни очищаются от грязи, ржавчины и проверяются на наличие сколов, деформации;
тщательно внутри и снаружи очищается клапан стравливания. Если на клапане обнаружены сколы или искривления, ставить назад его бесполезно, он подлежит замене

При осмотре клапана важно не потерять металлический шарик. Его неплотное прилегание к седлу нарушает работу домкрата;
теперь выработанное масло сливается методом прокачивания: рычаг нужно перемещать вверх-вниз до тех пор, пока масло не перейдет в основной цилиндр

Прокачка домкрата обычно не вызывает сложностей, хотя требует терпения;
после слива масла очищаются все остальные детали;
заменяются прокладки и манжеты, так как их дефекты часто невозможно заметить, но под давлением они дают о себе знать.

Проникновение воздуха

Во время работы внутрь цилиндра проникает воздух, собираясь в пузырь, который постепенно ухудшает эффективность механизма. Чаще всего воздух проникает при недостатке масла. Чтобы избавиться от проблемы, необходимо прокачать подъемник:

• снимается пробка масляного бака;
• открывается масляный клапан;
• домкрат интенсивно прокачивается несколько раз.

В процессе этих манипуляций воздух перемещается в масляный бак. Теперь следует перекрыть сливной клапан, на место установить пробку.

Еще один способ стравливания воздуха из рабочего цилиндра:

• открутите запорную иглу на 2 оборота;
• поднимите плунжер до верхней позиции и опустите его;
• повторите процедуру несколько раз.

Проблема не возникнет, если вовремя заправлять устройство маслом. В ходе заправки механизм нужно несколько раз прокачивать для изгнания воздуха из всех полостей!

Видеоролик с обзором и прокачкой подкатного домкрата:
