Чертежи деталей и сборочный чертеж

§ 20. Порядок чтения чертежей деталей

Чтобы получить по чертежу информацию о детали, т. е. прочитать ее чертеж, необходимо соблюдать определенный порядок действий.

1. Прочитать основную надпись чертежа: выяснить название и назначение детали, наименование материала, из которого она изготовлена, масштаб изображений.
2. Установить, какие виды, другие изображения детали даны на чертеже, какой вид является главным.
3. Изучить виды и другие изображения в их взаимной связи, выяснить очертания детали, взаимное расположение и форму ее частей. Представив по чертежу форму каждой части детали, мысленно объединить их в единый целостный образ.
4. Определить размеры детали и размеры ее элементов.

Читая чертеж детали, можно сформулировать для себя вопросы, дающие представление о ней: а) как называется деталь; б) из какого материала она изготовлена; в) в каком масштабе выполнен чертеж; г) какие виды содержит чертеж; д) сочетанием каких геометрических тел образована форма детали; е) какова ее общая форма; ж) каковы габаритные размеры детали и размеры отдельных ее частей.

Рассмотрим пример. На рисунке 113 дан чертеж детали, который необходимо прочитать. Какую информацию мы можем получить о детали из этого чертежа? Пользуясь только что приведенной последовательностью чтения чертежа, можно установить, что деталь называется «пробка», она изготовлена из стали. Масштаб — 1 : 1, т. е. изображение выполнено в натуральную величину.

Рис. 113

Чертеж содержит два вида — главный вид и вид слева. Других изображений нет. Пользуясь видами, определяем форму детали и ее частей.

Сопоставляя виды, можно установить, что форма детали образована несколькими поверхностями вращения — цилиндрами. Один из них имеет диаметр 50 мм, а высоту — 10 (35 — 25) мм. Оси вращения цилиндров совпадают и расположены параллельно горизонтальной плоскости проекций. Второй цилиндр имеет диаметр 42 мм, высоту — 20 (25 — 5) мм. Между этими цилиндрами находится элемент детали — проточка, которая имеет форму цилиндра диаметром 36 мм и длиной 5 мм. На цилиндре диаметром 42 мм есть конической формы фаска, ее размеры 3×45°, т. е. высота фаски 3 мм, а выполнена она под углом в 45°.

Вдоль оси вращения поверхностей, образующих форму детали, расположено углубление. Оно имеет форму шестиугольной призмы и показано на главном виде штриховыми линиями. Глубина отверстия — 25 мм, а расстояние между двумя параллельными гранями — 22 мм. На деталях такой размер называют размером «под ключ», он определяет расстояние между «губками» ключа.

Габаритные размеры детали: 35 мм и 050 мм.

Таким образом, чтение чертежа сводится к получению всей имеющейся на чертеже информации о предмете. При этом обязательно учитывается как графическая, так и текстовая информация. Только вместе они дают однозначное представление о форме предмета, его размерах, материале, т. е. вызывают пространственный образ предмета по его плоскому изображению, выполненному на бумаге или классной доске.

В какой последовательности необходимо читать чертеж детали?

Задание 21. Прочитайте чертеж детали, заданный на рисунке 114.

Рис. 114

Вопросы к чертежу

1. Как называется деталь?
2. Из какого материала она изготовлена?
3. Какой масштаб изображений?
4. Какие виды заданы на чертеже?
5. Сочетанием каких геометрических тел образована форма детали?
6. Какой элемент детали показан на главном виде штриховыми линиями? Какой он формы?
7. Изображением какого элемента детали является окружность Ø50 мм? Назовите все размеры этого элемента.
8. Каковы габаритные размеры детали?

Задание 22. На рисунке 115 дан чертеж технической детали.

Рис. 115

Задания к чертежу

1. Прочитайте чертеж, используя рассмотренный выше порядок.
2. На видимых частях поверхности детали на одном из видов заданы проекции точек. Не перечерчивая изображений, найдите проекции этих точек на другом виде.
3. Определите, какая из заданных точек (Д, В и т. д.) совпадает с вершиной; какая лежит на ребре, грани или на поверхности вращения детали.
4. В рабочей тетради запишите: наименования и материал, из которого изготовлена деталь; масштаб; количество изображений и их названия; число геометрических тел, образующих форму детали, и их названия; габаритные размеры детали.

Прочитайте чертежи деталей (рис. 116, а и б).

Рис. 116

Задание 24. Выполните технические рисунки деталей по чертежу в прямоугольных проекциях (рис. 117, а и б). I, 35

Рис. 117

Как читать чертежи металлоконструкций

Здравствуйте, уважаемый читатель блога, в статье как читать чертежи металлоконструкций разберемся с данными чертежами и поймем где, что стоит и как крепиться. Заодно узнаете, как продвигается стройка в Мытищах, что мы сделали и какие ближайшие цели на выполнение. Как вы знаете из моих новостей со стройплощадке в Мытищах, установили все металлоконструкции это фахверковые колонны, балки, прогоны, ферма, связи нижнего и верхнего пояса.

Железобетонные колонны не относятся к металлическим конструкциям, но на них устанавливаются балки весом около 3,5 тонн.

В данной статье я покажу чертежи и фото установленных конструкций согласно проекту.

Знакомство с чертежами металлоконструкций начинается с общих указаний на первом листе и с содержанием проекта, в котором указаны номера чертежей и их названия.

Советую внимательно прочитать общие указания, кроме того что там написано согласно каким снипам сделан проект, так же вы узнаете какие болты следует использовать, какие шайбы и сколько необходимо ставить, в каких условиях и чем следует производить антикоррозийную защиту.

В общих указаниях есть еще одна важная деталь, указывают марку электродов, с которыми должны производится сварные работы. Вы должны будете применять именно эти электроды и сертификат их качества приложить к актам скрытых работ, журналу сварочных работ.

У меня на одном объекте было прописано, что антикорозию следует наносить в заводских условиях. На площадку конструкции прибыли в загрунтованном виде и эмаль мы хотели нанести после их установки.

Технадзор запретил монтировать данные конструкции из-за этой рекомендации, сказал прописано, в заводских условиях красить везите их обратно, на заводе покрасьте и потом монтируйте.

После того как ознакомились с указаниями смотрим схемы расположения колонн, балок, связей и т.д. Если здание имеет несколько этажей, то у вас будут чертежи с расположением металлоконструкций на разных отметках.

В Мытищах склад и показана схема расположение колонн на отметки 0.000. В другом проекте здание имеет несколько отметок и схемы показаны на разных отметках. Далее смотрим, как и чем между собой связанны колонны, это могут быть балки, связи, прогоны.

В схемах указаны разрезы с указанием, на каких листах они расположены. На этих разрезах показаны узлы связей между колонами, балками, ригелями и т.д.

Что самое сложное, по крайней мере для меня, не сразу разберешься с узлами крепления балок, связей, ферм. После того, как все это построишь, кажется, что все просто, но при выяснение узлов крепления лично у меня возникают трудности.

В местах соприкосновения допустим колонны с балкой показано две цифры в кружке, верхняя обозначает номер узла и нижняя номер листа, на котором он начерчен.

Детали металлоконструкций (колоны, балки, прогоны, фахверковые колоны, фермы и т.д.) производят на заводе изготовления металлоконструкций, по созданным своими проектировщиками чертежи кмд.

Кмд создают по км и расписывают подробную деталировку с указанием наименование детали и их установки. При приемки деталей металлоконструкций на строительной площадки вам так же завод отдаст свои чертежи кмд. По кмд вы и будете монтировать детали металлоконструкций.

После общего ознакомления с чертежами км и кмд я советую решать проблемы по мере их поступления. Допустим сегодня, вы монтируете колонны, то перед монтажом изучаете схему расположения колонн, на какой отметки должна стоять пятка колонн, какой толщины должна быть подливка под базу колон.

Завтра вам предстоит монтировать балки, соответственно изучаете узлы соприкосновения балки с колонной и так далее. Я не изучаю чертежи металлоконструкций сразу, а разбираюсь с узлами по мере выполнения работ.

Небольшое видео со стройплощадки в Мытищах 30.07.15г

На стройплощадке в Мытищах сделали планировку основания под бетонный пол с упрочненным верхним слоем толщиной 300 мм (результаты планировки можно увидеть в видео расположенном ниже), производим работы по устройству мягкой кровли на крыше.

С уважением Олег Клышко

Ваша благодарность за информацию это клик по любой кнопке ниже. Спасибо!

Оформление чертежей

Процесс подготовки любой работы, требуемой для аттестации на строительных, дизайнерских и архитектурных специальностях изучаемых в высший учебных заведениях, подразумевает изготовление чертежей. Изготовление чертежа – довольно не простая задача. Его создание требуется производить с учётом соблюдения определённых правил. Кроме этого, любая чертёжная работа должна быть оформлена на листах определённого размера.

Нюансы использования различных форматов

Формат чертежа ограничивается рамками выполнения работы, которые наносятся на лист линией минимальной толщины.

Оформляемая работа позволяет обучающимся принять в расчёт размеры всех применяемых в работе форматов. Путём разделения работы на две части, оформляется чертёж, содержащий следующие характеристики:

• Размеры сторон чертежа – 841 х 1189 миллиметров
• Общая площадь листа – один метр квадратный
• Формат оформляемой работы А0

Для других форматов чертежей правилами так же установлены параметры размеров их сторон:

• Для формата А4 – 210 х 297 миллиметров
• Для формата А3 – 297 х 470 миллиметров
• Для формата А2 – 420 х 594 миллиметра
• Для формата А1 – 594 х 841 миллиметр

Так же, согласно ГОСТу, должна быть учтена возможность использования остальных форматов, применяемых в качестве дополнения к изготавливаемым учащимися чертежам, которые образуются в результате проведения работы над изменением основных параметров в сторону увеличения. При этом, для их создания, применяется величина, кратная используемым в базовых форматах размерам, а коэффициент произведённых изменений обязательно должен представлять собой целое число.

Корректное указание масштабов

Во время оформления чертежа, необходимо учитывать корректность применяемых масштабов. Этот термин используется в учете линейных характеристик наносимого на бумагу изображения разнообразных деталей по отношению к их натуральным габаритам.

Масштаб необходимо отражать в специально отведанном для него поле. Обозначение масштаба устанавливается в виде 2:1 или (2:1)

Особое внимание необходимо уделять линиям, используемым создания для чертежей. Для них также установлены конкретные критерии, отражаемые в специальном ГОСТе 2.303-68

Этот официальный документ даёт возможность точно определить толщину, начертание и ключевые назначения контуров.

Особенности использования линий и штрихов

Если говорить о толщине линии, то ей непременно требуется попадать в интервал от 0,5 до 1,4 миллиметров. Тут роль играет то, на сколько сложен чертёж и какая у него величина. Толщина линии, выбираемая во время оформления работы, напрямую зависит её формата.

Обратите внимание! У одной работы толщина всех используемых для её создания линий должна быть обязательно одинаковой. Ещё один момент, требующий особого внимания учащихся – длина наносимых штрихов

У этих линий длина должна быть примерно в десять раз больше, чем их толщина. Если же говорить о длине линии, именуемой штрих-пунктирной, то она устанавливается, исходя из размеров создаваемой работы

Важно, чтобы в рамках одного чертежа и штрихи были примерно одинаковыми. Штрих-пунктирные линии должны находить точки пересечения и заканчиваться штрихами

Просветы между элементами штрих-пунктиров необходимо делать одного размера. Кроме этого, следует брать во внимание габариты изображаемых геометрических фигур и диаметр окружности.

← вернуться в Блог

Теги статьи:

§ 35. Порядок чтения сборочных чертежей

Читать сборочные чертежи нужно в определенной последовательности:

1. Найти название изделия. Зная его название, которое указывается в основной надписи, легче читать чертеж. Например, названия «авторучка», «тиски слесарные» дают представление не только о назначении, но в некоторой степени и об устройстве этих изделий.

2. Установить, какие изображения (виды, разрезы, сечения) даны на чертеже. В результате их сопоставления создается общее представление об изделии.

1. Рассмотреть, пользуясь спецификацией, изображения каждой детали. Для этого выясняют по спецификации название первой детали и относящиеся к ней данные. Находят изображения детали по обозначению ее позиции. Определяют форму детали, сопоставляя все ее изображения, данные на чертеже. Так поступают последовательно со всеми деталями.

   По названию детали можно быстрее выделить ее изображения на чертеже. Например, прочитав «болт», «штифт», «втулка», «гайка», вы уже представляете их форму и как они изображаются на чертеже.

2. Определить, как соединяются между собой детали (с помощью резьбы, шпонки, штифта и т. п.). Выяснить, как перемещаются во время работы подвижные части изделия.

3. Найти другие данные, приведенные на чертеже (размеры, технические требования и т.д.).

Для примера прочитаем сборочный чертеж (рис. 238). Вопросы к нему расположены в той последовательности, в какой вы будете читать сборочные чертежи. Вначале попытайтесь ответить на них самостоятельно.

Рис. 238. Чертеж для чтения

Вопросы к сборочному чертежу:

1. Как называется изделие?
2. Какие изображения приведены на чертеже?
3. Из скольких деталей состоит изделие? Как называются детали 1. 2. 6? Какова их форма?
4. Какие детали и как соединены между собой? Укажите особенности соединения деталей 3, 4, 5 и 6, а также 1 и 2. Как соединены каретка и стержень?
5. Какая резьба нарезана на детали 7?

Теперь проверьте свои ответы.

Ответы на вопросы к сборочному чертежу:

1. Изделие называется «рейсмус».

2. Даны главный вид в соединении с разрезами, сечение и разрез А — А.

3. Изделие состоит из семи деталей. Деталь 1 называется «основание». Ее форма образована двумя цилиндрами разного диаметра, имеющими фаски в виде усеченного конуса. Вдоль оси детали просверлено цилиндрическое отверстие, в котором нарезана метрическая резьба. В нижней части большого цилиндра имеется цилиндрическая выточка (на рисунке 239 даны наглядные изображения деталей).

Рис. 239. Детали рейсмуса

Деталь 2 называется «стержень». В целом она представляет собой цилиндрический стержень со сферическими торцами.

В нижней части детали нарезана резьба. Она доходит до большего по диаметру цилиндра с плоскими срезами (лысками), расположенными с двух сторон.

Деталь 6 называется «винт зажимной». Она составлена из двух цилиндров разных диаметров. На меньшем из них нарезана резьба и на конце снята фаска в виде усеченного конуса. В большем цилиндре перпендикулярно оси просверлено сквозное цилиндрическое отверстие.

4. Детали рейсмуса соединены двумя способами:

1. при помощи резьбы (детали 1 и 2, 4 и 7, 5 и 6);
2. свободно сопряжены (детали 2 и 4. 3 и 6).

Особенность соединения деталей 3, 4, 5 и 6 состоит в том, что закрепление их осуществляется перемещением детали 6 в отверстии детали 4 при завинчивании детали 5. При этом деталь 3 может быть установлена под любым углом на разной высоте. Каретка (дет. 4) надевается на стержень (дет. 2) и крепится винтом (дет. 7).

5. На винте 7 нарезана метрическая резьба, наружный диаметр которой 2,5 мм. Это вы можете узнать из обозначения винта, данного в спецификации.

Прочитайте сборочный чертеж, данный на рисунке 240, по плану, приведенному в 35.

Рис. 240. Чертеж для чтения

Пояснения к сборочному чертежу на рисунке 240. Вилка служит для контакта электрического провода со штепсельной розеткой. Провод, проходящий через отверстие в средней части корпуса 1, поджимается прокладкой 3 и крепится гайкой 5 на штыре 4. Контакты 2 предназначены для крепления штырей 4 и позволяют подключать сверху еще одну вилку.

Чтобы легче было понять сборочный чертеж, на рисунке 241 дано наглядное изображение вилки.

Рис. 241. Вилка

Выполнение заточки резцов своими руками

От того, насколько правильно заточен рабочий инструмент зависят качественные показатели обработки. Чтобы правильно выполнить заточку необходимо воспользоваться электрозаточным станком у которого предусмотрен набор кругов различной степени зернистости и наличие бархатного бруска, необходимого для правки лезвий.

Углы заточек мастера выбирают лично, исходя из своих предпочтений, токарного мастерства, твердость древа, качества рабочих инструментов и окончательного желаемого вида обрабатываемых поверхностей.

Для начинающих токарей оптимальным вариантом являются углы заточек для:

• мейселя – скосы должны равняться 40° по отношениям к оси рабочих поверхностей и по 40° для сторон лезвия;
• рейера – от 50° до 60°.

При накоплении опыта и повышении уровня мастерства, угол затачивания вы всегда сможете уменьшить до 20°-35°.

Также для мастеров рекомендуется, помимо разнофасонного типа резцов, иметь один вид резцов с одинаковым размером, но с разным углом заточки. Такой подход сможет значительно ускорить и облегчить рабочий процесс, а также увеличит срок эксплуатации инструментов, поскольку не будет надобности в постоянном перезатачивании лезвий исходя из видов обрабатываемого материала.

Тупой тип углов предназначен, чтобы затачивать, твердые породы древесины либо проводить первоначальную (грубую) обработку.

Острый тип углов у резцов дает возможность более качественно обрабатывать поверхности и ускорять точение, но при его использовании следует быть осторожным поскольку существует риск сколоть заготовки и повредить лезвие. Выполнять затачивание и правку такого типа инструментов также необходимо более часто, нежели при использовании резцов с тупым углом.

Приблизительные углы заточек на лезвии формируются еще на стадиях изготовления резцов своими руками, и перед тем как провести термическую обработку — закаливание.

После их окончательной подготовки, резцы затачиваются на абразивном круге, а весь процесс завершает ручная доводка с помощью бархатного бруска.

Как научиться читать чертежи

1. Начинать читать чертеж нужно с изучения основных методов, правил, видов нанесения на бумагу предметов всевозможного размера и формы на плоскости, а также стандартов и условных обозначений, которые должны быть на любом чертеже, когда его оформляешь. Следует обучиться технологии обработки соответствующих изделий.

2. Чтобы правильно читать чертежи, необходимо придерживаться такой последовательности:

• Изучите содержания главной надписи на чертежах. При помощи нее вы узнаете масштаб чертежа, материал, который используется для их изготовления, а также название деталей.
• Определите изображения, с помощью которых представили детали чертежей.
• Проанализируйте изображения чертежа. Представленные формы изделия или детали. Если сразу не сможете увидеть деталь, можете ее мысленно разделить на пару частей и постараться представить их геометрическую форму.
• Изучите размеры детали – представленные ее величины.

Ознакомления с чертежом поможет представить детали, изображенные на нем: по каким принципам расположены, как взаимодействуют и прочее. Внимательное чтение чертежей поможет не только рассмотреть на нем детали, позволяющие точно представить будущую форму изделия уже в готовом виде, но и узнать массу изделия, количество одинаковых деталей, название, а также рассчитать масштаб, учитывая все стандарты и требования.

3. После этого подробно ознакомьтесь со всеми размерами, изображенными на чертеже, дабы узнать допустимое отклонение от установленных размеров.

4. В конце, нужно установить тип чистоты поверхности каждого элемента, дабы в будущем на основании информации, полученной в процессе прочтения чертежа, представить каждый этап обработки и производства изделия на всех циклах, а также проанализировать, как эта деталь или изделие будет применено в конечном продукте или узле, по какому принципу будет работать, в каких условиях будет эксплуатироваться, и, какое предназначение будет исполнять.

Особенности и нюансы чтения

Читаем чертежи правильно: для этого нужно придерживаться не только строго заданной последовательности (описана выше).

Если перед вами конструкторская документация, связанная, например, с машиностроением, металлоконструкциями — начинайте ее изучать с размеров, условных обозначений, стандартов и формы на плоскости.

При работе над чертежами металлоконструкций посмотрите, каким образом размещены отдельные элементы, по какому принципу их нужно собирать в целую форму. Оцените масштаб, массу и число идентичных документов. Уточните все размеры, чтобы заранее найти неточности.

Обратите внимание на способы проектирования и расположение проекций. Есть три варианта, и все они могут отображаться на одном листе

Разобраться, где какая, помогают условные обозначения.

Источник

Строительные планы и их задачи

Строительная документация, в народе именуемая «чертежами» или «планами», — это ряд документов, в которых отображено проекционное видение будущего объекта. Также каждый чертеж обязательно содержит пояснительную записку, в которой подробно и основательно расписана вся необходимая сопутствующая проекту информация.

Основными задачами чертежа являются:

• Привязка строительного объекта к местности. План не только учитывает расположение объекта относительно поверхности земли, но и указывает, где необходимо разместить временное поселение строителей, куда можно поставить технику. Также в этом разделе указывается, откуда и каким способом будет осуществляться доставка материала, где и в каких помещениях он будет храниться.
• Перечень материалов. Пояснительная записка к чертежу содержит все необходимые подробные сведения о типах и видах строительных материалов, используемых при возведении объекта. На каждый дается подробная характеристика, включающая описание его вида, свойств, а также таких базовых качеств, как прочность, твердость, пожароопасность, горючесть, теплопроводность, электропроводимость, изоляционные свойства и т. д.
• Строительство. В плане имеются сведения относительно сроков сдачи объекта, графика и посуточного расписания рабочего процесса. Также указаны ежедневные нормы выполнения работ.
• Тестовый эксплуатационный период. Этот раздел плана содержит информацию о коротком периоде, в течение которого строительные и коммунальные службы проверяют все системы здания на работоспособность. Электронные системы, сантехнические узлы и газовое обеспечение дома подвергают тщательному анализу и выносят резолюцию касательно их работоспособности и качества проведенных работ.

Весь процесс создания нового помещения или объекта тщательно задокументирован, что существенно облегчает контроль за ним.

Чертеж отличается от эскиза или дизайнерского наброска тем, что достоверно точно передает форму, размеры, объем планируемого к постройке объекта. Также от вышеперечисленных видов документов план отличает его ясность всем, четкость и стандартное оформление.

Вся информация, содержащаяся в строительном плане, представлена в официальном и понятном виде. Все обозначения являются общепринятыми и соответствуют ГОСТу, являясь одинаковыми для любого чертежа, к какому бы проекту он не относился. Обозначение материалов на чертежах также является стандартизированным процессом и подчиняется специальному регламенту. В него входят утвержденные соответствующими органами обозначения для каждого вида строительного материала.

Единые стандарты документации позволяют архитекторам и проектировщикам беспрепятственно разрабатывать объекты любого типа, не опасаясь отмены проекта или перенесения его в другое место, так как благодаря однообразной системе описания рабочего процесса и одинаковому обозначению материалов на чертежах исправить и дополнить план можно легко и без особых усилий.

Условности и упрощения

Чтобы облегчить задачу разработчику сборочного чертежа, допускается ряд условных обозначений, заменяющих некоторые части изображения. В положениях ГОСТа прописано, что такое возможно в случае небольших элементов, служащих, как правило, для соединения основных деталей воедино. К ним относятся, например, гайки, шурупы, подшипники, углубления и прочие части механизма.

Для упрощения сборочного чертежа подобные мелкие детали либо заменяются общепринятыми условными обозначениями, либо вовсе опускаются. Так, составителю документа не нужно изображать следующие элементы изделия:

• фаски;
• крышки;
• проточки;
• кожухи;
• выступы;
• щитки;
• насечки;
• перегородки;
• галтели;
• углубления;
• оплетки и пр.

Если изделие содержит крышку или перегородку, но разработчик чертежа не изображает ее, он должен указать на наличие этого элемента соответствующей надписью. Если детали, будучи видимыми, частично перекрыты другими составляющими механизма, их также допустимо не показывать на иллюстрации.

Некоторые другие мелкие элементы изображают на сборочном чертеже в упрощенном виде. К ним относятся шлицы шурупов, которые на иллюстрации указывают в виде сплошной линии. Подшипник обозначают в виде неперекрещивающихся линий, расположенных внутри контура его разреза. Такие элементы, как надписи на табличках или бланках, изображают лишь в форме внешнего очертания, без тщательной прорисовки.

Технические требования

Чтобы производство и сборка деталей изделия прошла успешно, необходимо не только составить иллюстрацию и обозначить размеры, но и указать особенности производства того или иного механизма. Как правило, это информация о необходимости испытаний, рекомендуемом методе сварки и герметичности соединений. Подобные сведения, называемые техническими требованиями, разработчик сборочного чертежа должен указать отдельно, под соответствующим подзаголовком. Блок с особенностями изготовления объекта располагают над штампом с основной информацией о механизме.

Существует строгий порядок, в котором, согласно ГОСТу, необходимо располагать пункты технических требований. Все правила сборки по чертежу должны быть оформлены в соответствии с последовательностью ниже:

• материал;
• заготовка;
• особенности термической обработки;
• размеры;
• масса;
• различного рода предельные отклонения, которые невозможно показать на чертеже;
• качество, отделка покрытия поверхностей;
• расположение отдельных элементов;
• особенности настройки и регулировки;
• требования к качественным характеристикам (например, бесшумность, устойчивость к вибрации);
• особенности проведения испытаний, их условия;
• правила маркирования;
• условия хранения;
• особенности транспортировки.

В случае, когда важно упомянуть особенности изделия, разработчик прописывает правила в полной мере самостоятельно или ссылается на положения ГОСТа с указанием проблемы, где их необходимо учесть. Каждое положение должно быть пронумеровано, оформлено в виде списка

Если в сборочном чертеже были указаны справочные размеры, составитель документа обязан обозначить это в качестве одного из пункта технических требований. Это поможет производителям механизма избежать путаницы в параметрах и соответствующих ошибок в процессе изготовления.

Техническая характеристика

Наличие этого пункта обуславливает необходимость указания технических требований

В нем обычно прописывают особенности изделия, которые важно учитывать при его установке и дальнейшей эксплуатации

Техническая характеристика составляется индивидуально, в зависимости от конкретного механизма. Возможные положения выглядят следующим образом:

• предельный вращающий момент;
• мощность;
• частота вращения;
• грузоподъемность;
• масса;
• тип цепи;
• скорость подъема и пр.

Так, при описании особенностей комбинированной муфты в технической характеристике на сборочном чертеже необходимо указывать номинальный и предельный вращающий моменты, радиальное, угловое и осевое допустимое смещение осей, а также частоту вращения.

Допустимо два варианта оформления этого поля: таблица или список. В первом случае можно опустить нумерацию пунктов, во втором она обязательна. Блок с указанием качеств изделия располагается в свободном поле документа. Как правило, характеристику помещают в области над штампом, но обязательно в стороне от технических требований, чтобы избежать их смешения. Обязательно указывается соответствующий подзаголовок, при этом подчеркивать его нельзя.

Техническая характеристика не является обязательным элементом документа. Она не указывается на сборочном чертеже, если механизм не обладает важными для изготовления и установки особенностями.

Размеры

Указание размеров — важная часть сборочного чертежа, благодаря которому человек, изучивший документ, может представить себе его особенности. Как правило, объект изображают в уменьшенном виде, если только оно само по себе не является миниатюрным. В любом случае разработчик чертежа обязательно должен указать масштаб, чтобы во время изготовления и сборки деталей не произошла ошибка.

Всего выделяют три основных вида размеров:

Размеры	Для чего нужны	Что отображают
Габаритные	Определяют предельные наружные размеры, внешние очертания изделия	Высоту, длину, ширину
Установочные	Указывает величины, используемые при установке механизма	Диаметры отверстий, размеры центровых окружностей, расстояния между фундаментными болтами и пр.
Присоединительные	Размеры, обеспечивающие соединение изделия с другими предметами; иногда совпадают с установочными	Размер резьбы, диаметр выходного отверстия и пр.

В некоторых случаях на сборочном чертеже дополнительно указывают справочные размеры. Они не имеют никакого значения для сборки и установки объекта, но помогают сделать документ понятнее, способствуют его более легкому восприятию. В чертеже размеры для справки обозначаются при помощи специального символа, звездочки (*), которая дает понять, что указанные параметры не должны быть использованы в создании механизма.

Понятие сборочного чертежа

Подобный рисунок представляет собой своего рода инструкцию, где указаны правила сборки механизма, а также входящие в него элементы. При взгляде на чертеж должно быть понятно, как именно связаны между собой части изделия. Механизм обычно изображается с разных ракурсов, чтобы в полной мере охватить составляющие его детали и их соединение с другими.

Сборочный чертеж, помимо рисунка, должен включать в себя:

• информацию, необходимую для того, чтобы контролировать правильность сборки;
• установочные размеры;
• указание деталей, входящих в состав механизма, а также номера их позиций;
• присоединительные размеры;
• информацию о методе установке отдельных частей, выполнения неразъемных соединений;
• габаритные размеры.

Таким образом, по свой структуре сборочный чертеж состоит из иллюстрации и основной надписи. Конструкцию обычно изображают в разрезе. Подобная форма рисунка позволяет показать содержание механизма, точное расположение элементов, их соединение друг с другом внутри изделия.

Дополняет иллюстрацию в сборочном чертеже основная надпись, которая и делает его официальным документом. Графический элемент оформляют в виде рамки таблицы, расположенной в правом нижнем углу. В ячейки штампа вписывают сведения технического и юридического характера, как наименование объекта, масштаб изображаемой сборочной единицы, номер документа, а также имена разработчика и проверяющего.

Оформление чертежа, а также размеры изображения должны строго соответствовать требованиям, установленным ГОСТом. Работа над проектом может осуществляться в двух вариантах: традиционном черчении от руки или создании модели с помощью компьютерной графики.

Пример создания чертежа вручную

Предположим, перед нами стоит задача начертить чертеж прямоугольного ящика 100х50х20 мм (длина, ширина и высота соответственно), на верхней грани которого в центре расположено сквозное отверстие диаметром 40 мм. Ничего сложного в этом нет, если выполнять рекомендации, изложенные ниже.

Пошаговый мастер-класс, как сделать чертеж предмета в трех видах:

На первой стадии необходимо определиться, какой вид будет главным. Согласно рекомендациям, главный вид несет максимально полное представление о детали.

С правой стороны от главного вида на том же уровне помещаем вид слева – прямоугольник 50х20 мм.

Чертеж в трех видах был бы готов, если бы не один момент: как понять по нашим изображениям, что отверстие сквозное?

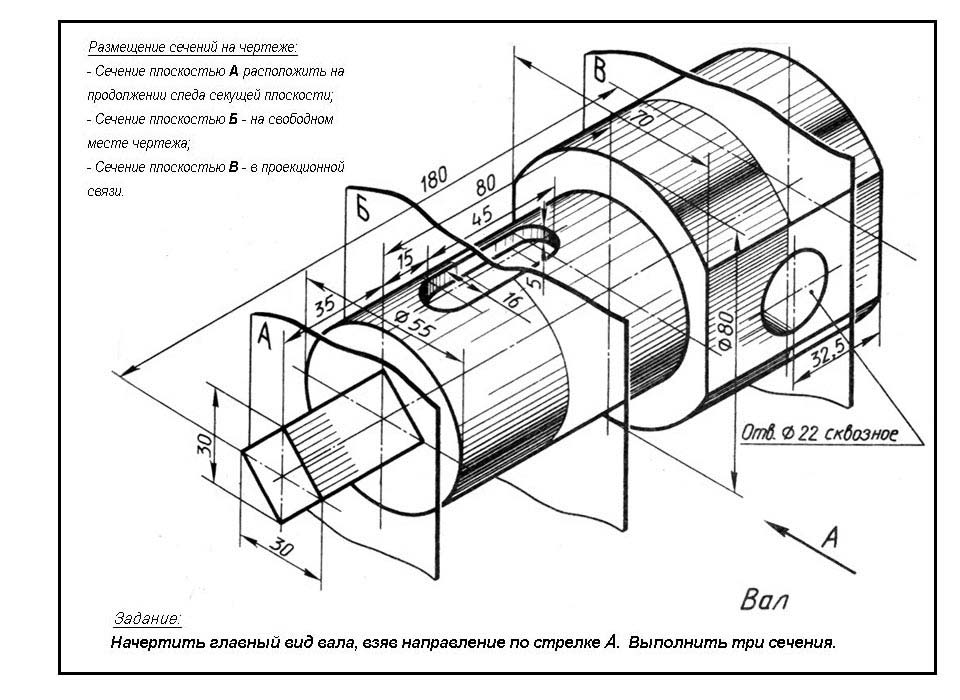

Представьте себе, что оно глухое, т.е. доходит до середины детали. Тогда вид сверху выглядел бы аналогично. В этих случаях поступают так: на главном и виде слева показывают расположение отверстий штриховыми линиями. Или прибегают к разрезу или сечению деталей.

Осталось только проставить габаритные размеры. Рекомендуется равномерно распределять все размеры между видами.

Чтение чертежей — правила для начинающих

Определение

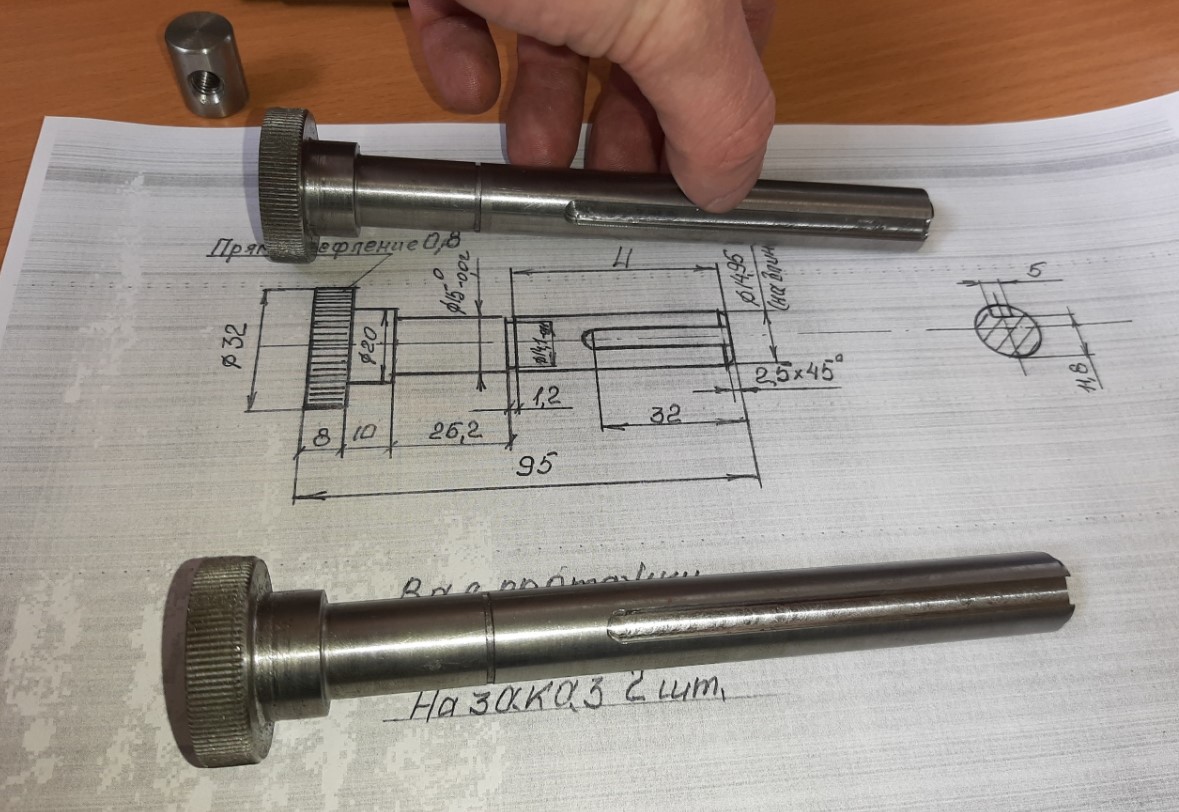

Чертеж — это графическое изображение линиями на плоскости объекта (с указанием его размеров), необходимых для того, чтобы его изготовить, собрать, установить, построить, проконтролировать и т. д.

Принципы начертания планов и схем неизменны и в традиционном формате (на бумаге), и в цифровом — в специализированных программах. Поэтому для чтения любых чертежей необходимо знать основы конструкторской документации.

Определение

Чтение чертежа — это умение определить по техническому эскизу название изделия, масштаб изображения, размеры и форму, а также материалы, из которых оно изготовлено.

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут

Видов чертежей существует множество. В основном они делятся по признакам:

• сборочные;
• гидро-, пневмо- и электромонтажные;
• чертежи деталей;
• план-схемы;
• теоретические;
• фоточертежи;
• монтажные;
• спецификации;
• аксонометрические и т. д.

Выделяют 5 основных назначений чертежей:

1. Продемонстрировать общий вид объекта.
2. Показать объект в разрезе или в сечении.
3. Выделить внутреннее строение детали, узла и т. д.
4. Отразить способы крепления объекта.
5. Изобразить проекции детали.

В основном возможность прочитать технический эскиз зависит от того, оформлен ли он согласно общепринятым стандартам. Все технические рисунки изготавливают согласно правилам государственных стандартов (ГОСТ) и Единой системы конструкторской документации (ЕСКД).

В грамотно составленных чертежах содержится большой объем информации об изделии. Помимо неправильного оформления, помешать прочитать чертеж могут:

• недостаточное знание системы условных обозначений;
• отсутствие навыков и опыта работы чтения специфичной документации;
• отказ от знакомства с содержанием основной надписи.
