Последствия неправильного подключения

Люди ошибаются, но при подключении лебедки будьте крайне внимательными. Некоторые ошибки влекут за собой неудобства, а другие могут вызвать серьезные проблемы.

Не страшные ошибки

Что будет если:

перепутать «F1» и «F2»? Поменяются местами намотка и размотка на пульте управления.
перепутать «F1» (или «F2») с «А»? Лебёдка будет работать только в одну сторону.
поменять местами «1» и «3» управления? Поменяются местами намотка и размотка на пульте управления.
перепутать на соленоиде «-» («2») и «1» («3»)? Соленоид будет щелкать, а лебедка работать только в одну сторону (намотка/размотка)
не замкнуть «массу» лебедки с «минусом» соленоида? Просто не будет работать лебедка.

Ошибки с последствиями

Что будет если:

«массу» и «+» поменять местами? Если сама лебёдка не касается кузова/рамы машины, или её корпус сильно окислен, то ничего не изменится. Но не будет работать радиопульт. Если лебёдка хорошо стоит на массе, то произойдет короткое замыкание.
«массу» перепутать с силовыми контактами мотора («F1», «F2», «A»)? Короткое замыкание обеспечено.
перепутать на соленоиде «А» и «+»? На статор мотора будет постоянно подаваться «+»(если стоит выключатель лебёдки, то это и не так критично). В условиях влажности обмотка статора, рано или поздно, начнет пробивать на корпус и медь обмотки будет разлагаться.

Мотор «на обмотках» (3 контакта + масса)

Тут мы имеем 4 контакта: А (+), F1 и F2 (контакты обмотки статоров), 4й (масса) — контакт к которому идет минус от аккумулятора, обычно расположен в нижней части мотора. Обозначения и цвет контактов на самих лебедках могут различаться от модели к модели, но сама суть остается та же.

Не забывайте замыкать «массу» лебедки с «минусом» соленоида. На моторе для этого предусмотрен тонкий черный кабель.

Основные примеры цветов и обозначений на моторе:

желтый, черный, красный (F1 и F2 — желтый и черный, A (+) — красный и 4й контакт без обозначения — это масса);
желтый, красный, синий (F1 и F2 — желтый и красный, A (+) — синий и 4й контакт без обозначения — это масса);
A, B, C, D — (чаще всего F1 и F2 находятся рядом, А (+) будет ближе к крышке, у щеточного узла, масса на корпусе).

4x4tur › Блог › Подключение лебёдки

Если лебёдка подготовлена к установке www.drive2.ru/users/4x4tur/blog/806390 , то можно обсудить электрическую часть подробнее.

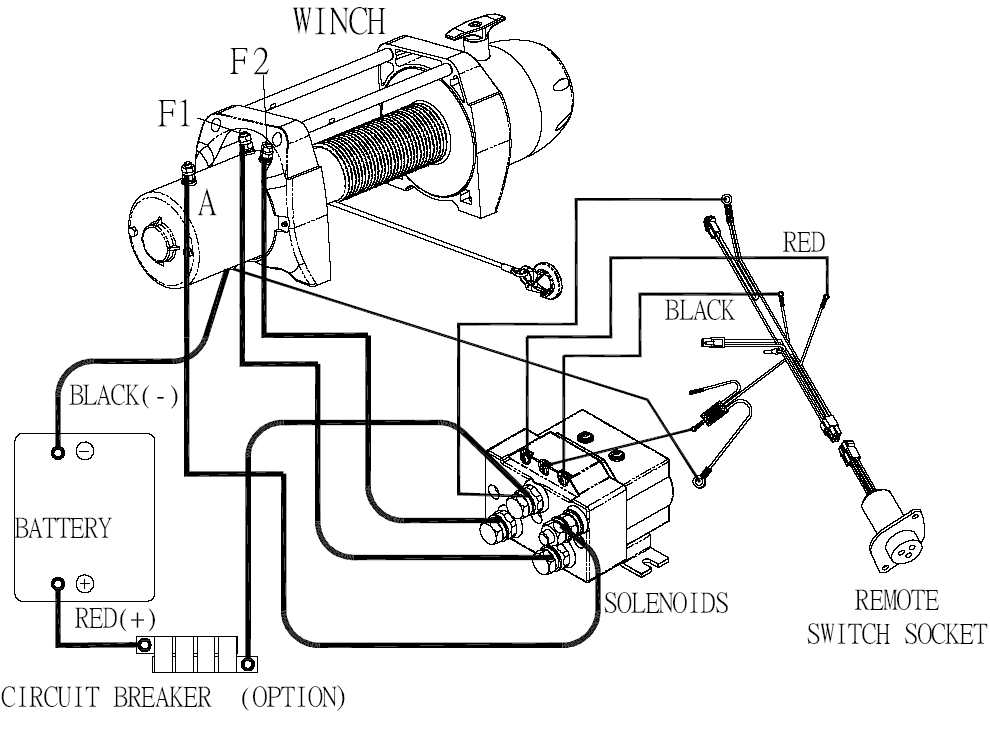

Лебёдка подключается согласно схеме. Да собственно всё просто — красный провод на плюс АКБ, черный на минус…

Но есть нюансы! Перед установкой лебёдки стоит провести инспекцию силовой проводки. проверить силовые провода генератора, и массы двигателя/рамы. Лучше установить более толстые. Клеммы аккумулятора надо заменить и/или зачистить.

1. Надо не забыть подключить тоненький провод массы соленоида

. 2. Иногда «забывают» ставитьпровод массы , мотивируя это тем что лебедка крепится на массу. Однако контакт по корпусу и раме имеет существенные потери. Тем более что корпус стойки алюминиевый, а болты крепления и мотор — стальные. Так что провод массы должен идти от мотора на клемму аккумулятора. 3. Самаккумулятор должен быть свежим, емкостью не менее 65 Ач. Старый аккумултор не позволит лебёдке развить полную мощность. Лучше всего использовать АГМ аккумуляторы — у них больше ток отдачи и они быстро заряжаются. Гнаться за амперами не стоит! Аккумулятор(ы) должны соответствовать возможностям генератора.

Многие джиперы «тюнингуют» генератор

. Я не о переносе его выше от воды, я о установке более мощных. Тут стоит упомянуть что на современные авто ствят генераторы и по 140А! И стоят они с обгонной муфтой вместо шкива. Сделано это для предохранения ремня из-за инерции. Помимо износа ремень может просто соскочить (правда турбовые машины обычно никто не глушит после высоких оборотов, давая остановиться не только турбине, но и генератору).

Если на авто установлено 2 аккумулятора

, то необходимо определить «основной» (тот до которого короче от генератора, на нем будет чуть большее напряжение) и подключать лебедку к нему. Из-за разной длины и качества проводов (особенно если они старые) аккумуляторы не будут заряжаться одинаково. Есть правда особые устройства коммутации двух АКБ — www.t-max.ru/catalog/index.html? >

Ещё один момент — чем больше емкость АКБ, тем дольше они будут заряжаться. При этом во время зарядки они не будут давать выходить лебёдке на полную мощность.

Клеммы!

На некоторых авто в нихвстроен предохранитель . В этом случае его надо обойти и подсоединять провод лебёдки непосредственно к зажимному болту! Обычно клемма с предохранителем имеет больший размер, но сам предохранитель не всегда заметен. www.drive2.ru/cars/hyunda…rnal/4899916394579243504/

4. Все провода лебёдки стоит упаковать в пластиковый или текстильный рукав и закрепить. Как минимум там где есть касания. Это предотвратит протирание и замыкание при плавлении изоляции. Исключить прокладку проводов рядом с выпускным трактом.

5. Будет полезен выключатель плюса. Их много вариантов. Как механические так и электрические. Последние двух типов: соленоид и поляризованное реле. Механический, цена 800 рублей.

Электропривод грузовых лебедок и кранов

Режим работы электропривода грузовых лебедок и кранов является повторно-кратковременным и характеризуется изменением нагрузки приводного двигателя в широких пределах вследствие изменения приемов и общей организации грузовых работ (подтаскивание груза, спаренная работа двух лебедок на один гак и т. п.).

Наиболее распространен привод грузовых лебедок с электрическим реверсированием двигателя и регулированием его скорости при подъеме и спуске груза с электрическим и механическим торможением. Судовые лебедки и подъемные механизмы кранов имеют следующие основные типы электроприводов:

а) с двигателями постоянного тока смешанного возбуждения при контроллерных или релейно-контакторных схемах управления;

б) по системе генератор-двигатель или с тиристорным управлением;

в) с асинхронными короткозамкнутыми многоскоростными двигателями;

г) асинхронными двигателями с фазным ротором.

В качестве примера рассмотрим схему электропривода грузовой лебедки, выполненной на базе асинхронного двигателя с фазным ротором с релейно-контакторным управлением (рис. 4).

Питание на привод подается автоматическим выключателем QF, который одновременно обеспечивает защиту от коротких замыканий. Для подключения к сети электродвигателя должен сработать один из контакторов КМ1 или КМ2. В роторную цепь электродвигателя включены пусковые резисторы R1 и R2, которые по мере разгона электродвигателя шунтируются силовыми контактами контакторов КМ3 и КМ4.

Выбор направления вращения осуществляется включением одного из контакторов КМ1 и КМ2 после нажатия кнопок SBВ или SBН соответственно. После этого двигатель разгоняется по искусственной механической характеристике, соответствующей включению в цепь ротора дополнительного сопротивления R1+R2 (рис. 2.5). Одновременно замыкается блок-контакт одного из контакторов КМ1 (КМ2) в цепи питания обмотки реле времени КТ1. Последнее запускает выдержку времени, по истечении которой замыкается контакт КТ1 в цепи обмотки контактора КМ3. Контактор срабатывает и замыкает свои силовые контакты в цепи ротора электродвигателя, шунтируются сопротивления R1, и двигатель переходит на вышерасположенную искусственную механическую характеристику. Кроме того, замыкается блок-контакт КМ3 в цепи обмотки реле времени КТ2. Последнее отсчитывает выдержку времени, по истечении которой замыкает свой контакт в цепи обмотки контактора КМ4. Контактор срабатывает и замыкает свои силовые контакты в цепи ротора электродвигателя, переводя его на естественную механическую характеристику, по которой двигатель разгоняется до точки, соответствующей номинальному режиму.

Рис. 4. Схема электропривода грузовой лебедки

Рис. 5. Механические характеристики электропривода

Таким образом, разгон двигателя происходит по трем механическим характеристикам, последовательно проходя через точки 0–1–2–3–4–5.

Остановка электропривода производится нажатием кнопки стоп SBС.

Электроприводы вспомогательных механизмов энергетических установок и судовых систем

Схема лебедки 220 вольт

Сообщение a_p_s » 31 янв 2015, 11:20

Сообщение Tamboff » 31 янв 2015, 11:25

Сообщение Tamboff » 31 янв 2015, 11:26

Сообщение Tamboff » 31 янв 2015, 11:27

Сообщение a_p_s » 31 янв 2015, 11:30

Сообщение Tamboff » 31 янв 2015, 11:34

Сообщение Tamboff » 31 янв 2015, 11:36

Сообщение Fantomer » 31 янв 2015, 11:48

Сообщение a_p_s » 31 янв 2015, 11:48

Ключ закреплен цепочкой и лежит всегда рядом с размыкателем. Потеряться по определению не способен

Сам же размыкатель, когда он без ключа, закрыт штатной резиновой заглушкой.

Если хочешь, могу сходить до машины и сфотографировать, как у меня сделано.

Сообщение Tamboff » 31 янв 2015, 12:08

Сообщение Tamboff » 31 янв 2015, 12:12

a_p_s писал(а): Ключ закреплен цепочкой и лежит всегда рядом с размыкателем. Потеряться по определению не способен

Сам же размыкатель, когда он без ключа, закрыт штатной резиновой заглушкой.

Если хочешь, могу сходить до машины и сфотографировать, как у меня сделано.

Электрическая схема автомобильной лебедки

Схемы подключения различных лебедок, моторов, пультов, соленоидов, контакторов, радиоблоков. Честно стырено у Форосенко и приведено в более читабельный вид

Почти все моторы подключаются одинаково. На моторе есть 4 контакта: Масса, А, F-1 и F-2 Кроме того контакты могут иметь цветовые метки: А — красный F1 — Желтый, F2 — Черный.

На большинстве моторов лебёдок клеммы расположены следующим образом: А у задней крышки двигателя, F-1 и F-2 у переднего края двигателя, F-1 ближе к задней части лебёдки и F-2 ближе к лицевой стороне.

Лебёдки класса 8-12000 подключаются проводами 25 и 35 «квадратов». Чем короче провода тем меньше потери.

При установке лебёдки АКБ должен быть не менее 65Ач и не старше 1 года. Клеммы АКБ должны быть новыми или в хорошем состоянии.

Масса от двигателя лебёдки подключается к клемме АКБ и никак иначе. Установка данного провода ОБЯЗАТЕЛЬНА.

Плюс лебёдки лучше сделать отключаемым от клеммы АКБ — так безопаснее.

Модуль управления коммутирует цепь таким образом: Смотка — На F2 подаётся «+»; А коммутируется на F1 Размотка — На F1 подаётся «+»; А коммутируется на F2

Соленоиды нового поколения сделаны одним блоком.

Коробочка размером с 2 пачки сигарет содержит два контактора, выводы на проводку пульта и силовые выходы на мотор.

Модуль относительно герметичен.

Данный модуль совместим со всеми лебёдками Warn, T-Max, Runva, Ramsey, Стократ и т.д

Один такой соленоид заменяет 2 старых реле «Ком Ап», «T-Макс» и др и 4 старых соленоида Warn.

При подключении соленоидов обязательно не перепутать провода «+» и «А» На работе это никак не скажется, но случае ошибки мотор лебёдки будет находится под постоянным напряжением и в условиях влаги это может привести к поломке обмоток статора. В некоторых заводских схемах имелась ошибка. Правильно, когда контакт провода «А» под гайку.

Схема подключения универсального моноблока соленоидов:

Схема подключения разъёма пульта, радио-блока и соленоида в блоке «T-Max» старого образца.

Схема новых модулей управления T-max:

Схема подключения блока управления на двух соленоидах старого образца:

Принципиальная схема работы блока соленоидов:

Схема подключения мотора без блока соленоидов

Схема подключения Соленоида(контактора) -моноблока лебёдок АТВ (2000, 3000, 3500, 4000) Для мототров с постоянными магнитами (два контакта). Схема верна и для автомобильных лебёдок серии «5000» «6000» и «8000» с моторами на постоянных магнитах.

Схема для АТВ от Варн:

Схема подключения Соленоида Warn:

Принципиальная схема подключения лебедок на четырех соленоидах WARN:

Схема подключения Пульта Варн и соленоида моноблока:

Принципиальная схема мотора лебедки и блока на 4-х соленоидах:

Схема подключения лебёдок на постоянных магнитах:

Схема подключения пульта и радиоблока к соленоиду моноблоку:

Схема подключения пульта и радиопульта к блоку с двумя соленоидами:

Схема подключения соленоида и мотора лебёдок АТВ с моноблоком «тип3» и Схема подключения лебёдок с «квадратным» соленоидом («4х4», «Рысак», «Бизон» и др.)

Подключение тельфера

Электрические тали – это достаточно распространенное грузоподъемное оборудование, которое нашло широкое применение в различных сферах

При этом для эффективной и безопасной работы такого устройства очень важно правильно установить его. Не последнюю роль тут играет процесс подключения механизма к электрической сети

О типовых схемах подключения тельфера мы и поговорим в этой статье.

Почему так важно правильно выполнить подключение тельфера

Тали являются универсальными устройствами, предназначенными для перемещения тяжеловесных объектов по вертикальным и горизонтальным плоскостям. Существует достаточно большое количество различных механизмов такого типа. Мы не будем подробно останавливаться на каждом из них, так как все это описании в статье «Типы и устройство талей». Скажем лишь, что модели с электроприводом заслужили свою популярность благодаря способности работать в высокоинтенсивном режиме, так что их выгодно использовать на строительстве, а также в разных сферах промышленности, где необходимо постоянно перемещать тяжеловесные объекты.

Но чтобы электрическая таль работала быстро и эффективно, очень важно правильно подключить ее к источнику питания. Стоит отметить: Несоблюдение определенных правил в ходе подключения электротали к сети может привести к полной поломке данного механизма, повреждению груза, а также нанесению ущерба жизни и здоровью людей

В результате, к выполнению данной задачи допускаются исключительно специально подготовленные сотрудники, которые обладают должным опытом и умениями

Стоит отметить: Несоблюдение определенных правил в ходе подключения электротали к сети может привести к полной поломке данного механизма, повреждению груза, а также нанесению ущерба жизни и здоровью людей. В результате, к выполнению данной задачи допускаются исключительно специально подготовленные сотрудники, которые обладают должным опытом и умениями.

Особенности подключения устройства

Если вас интересует схема подключения тельфера на 220 вольт, или же модели, работающей от промышленной электрической сети (380 В), то тут, прежде всего, необходимо ознакомиться с инструкцией по эксплуатации такого устройства. В ней должна содержаться вся необходимая информация о том, как следует подключать к питанию тельфер, а также пульт управления данным механизмом.

До того, как приступить к выполнению работ, необходимо обесточить оборудование. Только после этого можно приступать к монтажу

Очень важно, чтобы подсоединение сетевых и управляющих кабелей происходило в соответствии со схемой подключения устройства

Схема подключения тали

Независимо от того, вы хотите подключить однофазный тельфер без контактора, или же любую другую модель, схема находится на боковой крышке электрической панели. Копия схемы также указана в паспорте грузоподъемного оборудования. Типичная схема изображена на рисунке ниже. На ней содержится вся необходимая информация о том, как проводить подключение устройства и пульта управления к источнику электрического питания.

Стоит отметить: Даже у достаточно похожих устройств схемы могут существенно отличаться. Таким образом, необходимо руководствоваться инструкцией к каждому конкретному механизму. Не стоит приобретать тельферы, на которых отсутствует схема подключения. Лучше сотрудничать с проверенными поставщиками, которые могут предоставить всю необходимую документацию на свои модели.

В этом посте собираются все схемы по теме подключения реле Gruner 750H

Схема подключения реле Gruner 750H

в качестве размыкателя плюса ( пример размыкатель плюса лебёдки ):

Схема подключения реле Gruner 750H

в качестве выключателя массы:

Схема подключения модуля автоматического управления двумя реле Gruner 750H:

Схема подключения Устройства Развязки дополнительного АКБ УРА-1000

Cхема подключения двух аккумуляторов с разрывом плюса силовым реле Gruner 750H:

Схема подключения реле Gruner 750H в разрыв плюсовой шины автомобильной лебёдки:

Схема подключения интелектуального контроллера двух АКБ:

Схема работы контакторов моноблока управления лебёдками ComeUp:

Схема подключения моноблока соленоидов ComeUp

к мотору лебёдки и пульту управления:

Схема подключения разъёма пульта, радио-блока и соленоида и в блоке T-Max

старого образца:

Схема подключения новых модулей управления лебёдок T-MAX:

Схемы 4-х соленоидного подключения лебёдок WARN:

Схема подключения ATV лебёдок WARN:

Схема подключения лебёдки WARN 9.5Ti :

Схема подключения лебёдки ComeUp 9000

Схема подключения лебёдок на постоянных магнитах («5000», «6000», rep8,5e и пр.) :

Какую лебедку лучше купить

Сегодня не составит труда купить подходящую модель на рынке, но действительно важно то, чтобы она удовлетворяла требования владельца. Так как тяговый механизм вещь важная, а в экстремальных ситуациях крайне необходимая, то рекомендации помогут сделать правильный выбор

Среди моделей, вошедших в рейтинг, эксперты VyborExperta.ru сделали акцент на таких номинантах:

Зубр «Профессионал» — самый мощный агрегат с тяговой нагрузкой 4 тонны. Лучшее соотношение качество/цена.
АвтоDело 43152 – выбор владельца легкового автомобиля.
Ермак TRT 1301Cl – утолщенный диаметр металлического троса 7 мм, выдерживает двойную нагрузку.
Tundra – надежная работа в течение всего срока эксплуатации.
Калибр ЛБ-540 – малогабаритная модель с двусторонним храповым механизмом, безотказная работа из трех положений.
Tor SQ-01 1140455 – лучшая устойчивость к продолжительным нагрузкам.
Skrab 26438 – универсальный инструмент для домашнего хозяйства, работает в горизонтальной, вертикальной и наклонной плоскости.
T-Max Atw Pro 2500 – максимально укомплектованная электролебедка с износостойким кевларовым тросом, пультом управления, крепежными стропами, сумкой для транспортировки.
Comeup DV-6s Carry On 12В – мощный мотор, высокая защита корпуса по стандарту IP. Не боится воды, работает на глубине более 1 метра.
Harpoon 12000 – выбор владельца внедорожника.
Electric Winch 3000lbs – хороший вариант для снегохода или квадроцикла.

Экспертная оценка не является руководством к покупке определённой модели. Чтобы сделать самостоятельный и правильный выбор достаточно ознакомиться с характеристиками, достоинствами и недостатками каждой модели.

Последствия неправильного подключения

Не страшные ошибки

Что будет если:

перепутать «F1» и «F2»? Поменяются местами намотка и размотка на пульте управления.
перепутать «F1» (или «F2») с «А»? Лебёдка будет работать только в одну сторону.
поменять местами «1» и «3» управления? Поменяются местами намотка и размотка на пульте управления.
перепутать на соленоиде «-» («2») и «1» («3»)? Соленоид будет щелкать, а лебедка работать только в одну сторону (намотка/размотка)
не замкнуть «массу» лебедки с «минусом» соленоида? Просто не будет работать лебедка.

Ошибки с последствиями

Что будет если:

«массу» и «+» поменять местами? Если сама лебёдка не касается кузова/рамы машины, или её корпус сильно окислен, то ничего не изменится. Но не будет работать радиопульт. Если лебёдка хорошо стоит на массе, то произойдет короткое замыкание.
«массу» перепутать с силовыми контактами мотора («F1», «F2», «A»)? Короткое замыкание обеспечено.
перепутать на соленоиде «А» и «+»? На статор мотора будет постоянно подаваться «+»(если стоит выключатель лебёдки, то это и не так критично). В условиях влажности обмотка статора, рано или поздно, начнет пробивать на корпус и медь обмотки будет разлагаться.

Как проверить соленоид?

Требуется составить стандартную цепь из аккумулятора, соленоида и лебедки. После этого поочередно замкнуть «плюс» соленоида с контактами управления (1) и (3).

Контакты F1 и F2 лебедки соединяем с F1 и F2 соленоида, A («плюс» щеток мотора) соединяем с контактом A соленоида, тонким кабелем соединяем «массу» лебедки с «минусом» соленоида.

От аккумулятора мы бросаем «минус» на «массу» лебедки, «плюс» на контакт «плюса» соленоида, после чего поочередно замыкаем «плюс» соленоида с любым из контактов: «1» (смотки) или «3» (размотки).

Если после указанного действия лебедка начала работать, то соленоид исправен.

Регистрация лебедок в ГИБДД

В целях соответствия требованиям безопасности дорожного движения законодательством РФ требуется регистрировать любое изменение в конструкции транспортного средства. Для установления на автомобиль стационарной лебедки транспортное средство должно пройти предварительный осмотр в ГИБДД. После получения разрешения ГИБДД и установления лебедки транспортное средство проходит вторичную экспертизу в ГАИ, и вносятся нужные изменения в технические документы транспортного средства.

В каком случае могут отказать выдавать сертификат за лебедку?

Лебедку нужно устанавливать на штатный бампер таким образом, чтобы она не выступала за линию бампера. Также предусмотрен штраф за нарушения данного требования, если лебедка будет выступать за бампер, так как запрещается установка на транспортное средство проекций из стали и подобных материалов, выступающих за пределы бампера.

Что касается ручных лебедок, то они не требуют стационарной установки на автомобиль. Они имеют небольшой вес, и многие водители хранят их в багажнике. С несложными ситуациями они справляются достаточно легко. Их требуется прикрепить к какому-то неподвижному объекту, например к дереву, а с другой стороны нужно прикрепить крюк к автомобилю. Далее уже все элементарно. Если это рычажная модель, то работает с натягиванием рычага, если же барабанная, то вращением рукоятки.

Среди электрических лебедок есть переносные модели

, которые тоже не требуют стационарной установки. Они, как правило, не такие мощные, как стационарные, но с проблемами средней сложности справляются легко. Их так же, как и ручные модели, хранят в багажнике в специальной сумочке и устанавливают при чрезвычайных обстоятельствах. Они крепятся под капот автомобиля с помощью специальной каретки и работают от аккумулятора автомобиля.
