Токоотдача и внутреннее сопротивление 18650 – формула выбора
По поводу токоотдачи. Это самый важный параметр для применения в мощных аккумуляторных устройствах (дрели, эл.велосипеды, вейпы, самокаты).
С подавляющего большинства подделок Panasonic, Samsung, LG и т.п., можно “безболезненно” снимать ток не более 5А (4800mA).
Ошибка №19
Исходя их этого, использовать подобные 18650 для шуруповёртов, болгарок и т.д. не рекомендуется.
Батарейки будут сильно греться и быстро деградировать. Поэтому для мощных устройств всегда выбирайте только высокотоковые аккумуляторы 18650 (маркировка — high drain).
Они так называются, потому что их можно безопасно разряжать токами в несколько раз превышающих собственную емкость.
Ошибка №20
Не покупайте на алиэкспрессе “аналоги” оригинальных высокотоковых аккумуляторов 18650.
Их там практически нет. В подавляющем большинстве случаев вам подсовывают среднетоковый аккумулятор с усредненной мощностью.
Это конечно же не откровенный хлам, но и до высокопроизводительных батареек от Samsung, Panasonic, LG им очень далеко.
Вот например, наглядное сравнение сопротивления оригинального LG и псевдо LG от Liito-Kala.
Как видите, оно отличается более чем в два раза. Поэтому способность отдавать высокий ток при разряде у LiitoKala ограничена, а LG будет соответствовать своим характеристикам.
Самый проверенный магазин — это ru.nkon.nl Все люди разбирающиеся в теме давным-давно в курсе этого.
Но цены (акк за 5-6 ойро и выше) + платная доставка отпугивают большинство пользователей.
Ошибка №21
Избегайте “высокотоковых” аккумуляторов 18650 с сопротивлением выше двадцати пяти миллиОм.
Хорошие, качественные батарейки должны иметь сопротивление <20мОм. Все что выше 25мОм – изделия для фонариков.
Исходя из фактических тестов и замеров аккумуляторов форм фактора 18650, можно вывести для них следующую формулу:
высокотоковые – Imax. разряда >5C (5 емкостей) IR
среднетоковые – Imax. разряда 3С или 4С; IR=17-23мОм
низкотоковые – Imax. разряда 2С; IR>23мОм
Ошибка №22
Не забывайте, что внутреннее сопротивление 18650 нельзя измерить обычным мультиметром.
Оно должно замеряться методом переменного тока с частотой 1kHz. Самый доступный прибор для замера YR-1035.
А вот наглядное видео о том, как “хороший аналог” бренда LG (шоколадка HG2) умер прямо во время испытаний током в 20А.
https://youtube.com/watch?v=QqgVVfCLtbI%3F
Расшифровка маркировки
У китайцев, корейцев и японцев свое отношение к обозначению источников питания. Как считать цифробуквенный код 55D23L:
Расшифровка маркировки.
- 55 – параметр, отражающий соотношение емкости к работе стартера. То есть чем выше цифра, тем лучше рабочие значения батареи. Стоит отметить, что 55 и 75 – взаимозаменяемые параметры. Например, емкость АКБ с цифрой 55 – около 60 Ач, а с цифрой 75 – около 65 Ач, поэтому можно смело одно заменять другим, да и будет запас мощности для езды в холодную пору;
- D – так обозначается типоразмер, по которому ширина АКБ – 170 мм, высота – 200 мм;
- 23 – длина корпуса, округленная до сантиметра;
- L – «минусовая» клемма находится слева. Когда буква R – правое расположение клеммы, а если вообще обозначения нет, это говорит о специфическом исполнении.
Характеристики аккумулятора 55D23L
Элемент питания этого типоразмера предназначен для легковых машин, оснащенных средним количеством электропотребителей. За счет высоких пусковых токов актуален для эксплуатации в условиях с низкими температурами, поэтому и распространен в России, особенно в северных регионах. Это позволяет запустить двигатель без проблем даже в сильный мороз. Для внедорожников, микроавтобусов и грузового транспорта эта батарея не подходит.
Как уже было сказано, стандарт, по которому изготавливается аккумулятор – JIS D 5301. Если отталкиваться от него, материалом пластин служит сплав свинца с кальцием. Также в продаже можно встретить батарею 55D23L MF. Последние две буквы – сокращение от «maintenance free», то есть АКБ относится к малообслуживаемому типу. В таком случае все, что надо от водителя – периодически доливать дистиллированную воду. При этом не требуется контроль уровня и плотности электролита.
Корпуса батарей имеют разные габариты, что зависит от бренда. Но в целом они характерны малым саморазрядом и минимальной утечкой тока. В ходе производства источников питания задействуются технологии, повышающие рабочие параметры и благоприятно сказывающиеся на сроке эксплуатации. Одна из них применяется для изготовления пластин, и называется она «Book-mold casting». Пластины сделаны из анода, но за счет инженерных решений удалось повысить их устойчивость к разным факторам, поэтому служат они дольше. Литейная форма, в свою очередь, похожа на книжку, что отражено в названии технологии, и это способствует плотной компоновке активных веществ, чтобы те не «перемещались» по решетке.
Сама решетка делается посредством компьютерного моделирования. Чтобы увеличить параметр тока холодной прокрутки, применяется сплав свинца с добавлением кальция. Именно это требуется, чтобы батарея сохраняла рабочие значения на морозе. При соблюдении условий эксплуатации аккумулятор типоразмера 55D23L в среднем служит от 5 до 7 лет.
Габаритные размеры, энергоемкость и пусковые токи у каждой модели свои, а прочие параметры идентичны. Характеристики аккумулятора:
Габариты аккумулятора.
- энергоемкость – 55 – 60 Ач;
- ток холодного пуска – 360 – 560 А;
- масса – 13 – 15.5 кг;
- ширина – 170 – 173 мм;
- высота – 220 – 225 мм;
- длина – 220 – 232 мм;
- напряжение – 12 В;
- клеммы – азиатского типа Asia, где диаметр «положительной» – 14.7 мм, «отрицательной» – 13 мм;
- если в названии идет приписка CMF или SMF – батарея относится к необслуживаемому типу.
Предназначен источник питания для азиатских автомобилей, и для европейских или американских машин не подойдет.
АСИНХРОННЫЕ ЭЛЕКТРОДВИГАТЕЛИ SIEMENS
ООО «ПРОМОБОРУДОВАНИЕ»SIEMENSSIEMENSDIN EN ISO 9001
Отличительные особенности электродвигателей:
- повышенный КПД;
- соответствие европейским (DIN/VDE) и международным нормам (IEC/EN);
- производство сертифицировано по стандарту DIN EN ISO 9001;
- качественная сталь (железо, медь и алюминий);
- улучшенные система охлаждения и подшипниковые узлы;
- простота эксплуатации и технического обслуживания;
- меньшие температурные нагрузки;
- долгий срок эксплуатации обмотки и подшипников вследствие меньших температурных нагрузок;
- пониженный шум при работе;
- повышенная перегрузочная способность вследствие улучшенного охлаждения;
- пригодны для работы с преобразователем частоты, стойкая изоляция DURIGNITIR2000;
- всевозможные варианты конструктивного исполнения.
Расшифровка обозначений электродвигателей SIEMEMS
|
Позиция |
Расшифровка |
Пример |
||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.2.3. 4. |
Тип электродвигателя |
1LA7 — трехфазный асинхронный электродвигатель с короткозамкнутым ротором. |
||||||||||||||||||||||||||||
|
5.6. |
Габарит |
|
||||||||||||||||||||||||||||
|
7. |
Габарит |
|
||||||||||||||||||||||||||||
|
8. |
Количество полюсов |
|
||||||||||||||||||||||||||||
|
9. |
Конструкция |
|
||||||||||||||||||||||||||||
|
10. |
Конструкция |
|
||||||||||||||||||||||||||||
|
11. |
Напряжение, схема подключения, частота. |
|
||||||||||||||||||||||||||||
|
12. |
Монтажное исполнение |
|
||||||||||||||||||||||||||||
|
Z |
Опции |
Возможные встраиваемые опции смотрите ниже. |
Возможные серии электродвигателей SIEMENS
| Серия | Внешний вид | Описание |
| 1LA7 | Электродвигатели Siemens типа 1LA7 -являются самыми популярными на российском и мировом рынках и подходят для решения большинства приводных задач. Производятся мощностью от 0,06 до 18,5 кВт, габаритами от 56 до 160.Технические характеристики |
|
| 1LA9 | Электродвигатели Siemens типа 1LA9 -электродвигатели с повышенной мощностью, производятся мощностью от 0,14 до 24,5 кВт, габаритами с 56 по 160.Технические характеристики | |
| 1LG4 | Электродвигатели Siemens типа 1LG4 -производятся мощностью от 11 до 200 кВт, габаритами от 180 до 315. Предназначены для выполнения мощных приводных задач.Технические характеристики | |
| 1MG7 | Электродвигатели Siemens серии 1MG7 взрывозащищенной конструкции (EExdellC), производятся мощностью от 18,5 до 200 кВт, габаритами от 225 до 315.Технические характеристики | |
| AOM | Электродвигатели Siemens серии АОМ противовзрывного исполнения (EExdIIC) производятся мощностью от 0,25 до 37 кВт, габаритами от 71 до 200. Предназначены для работы на взрывоопасных производствах, таких, как химические, нефтеперерабатывающие, где могут возникать смеси с воздухом горючих паров или пыли.Технические характеристики |
Возможные встравиваемые опции электродвигателей SIEMENSПрисоединительные размеры фланцев

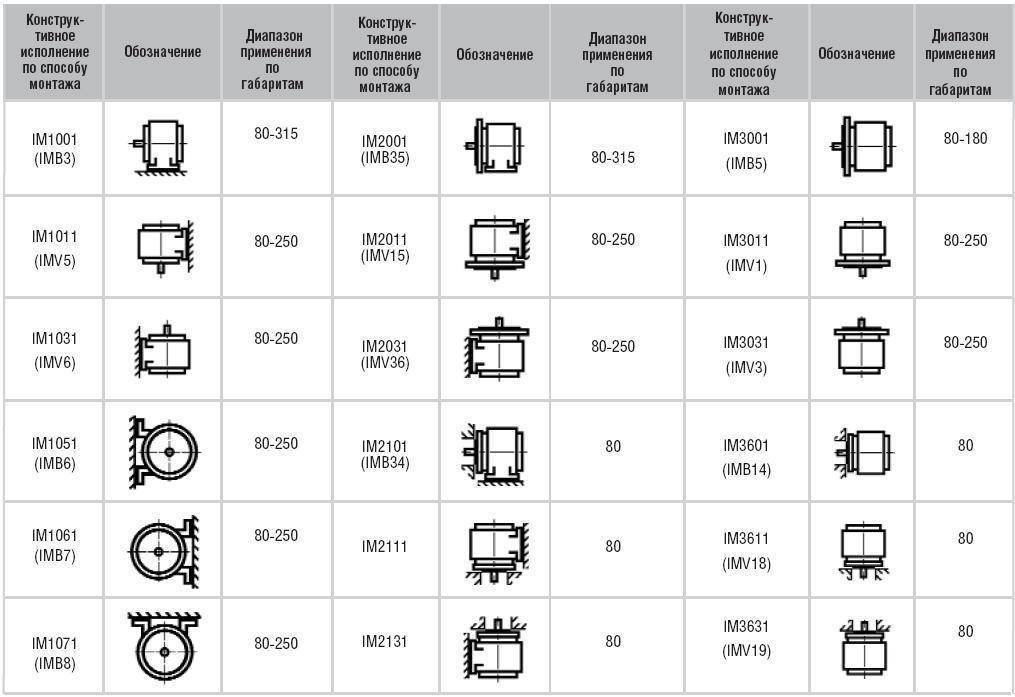

Монтажное исполнение IMxxxx
Монтажное исполнение электродвигателя АИР обозначается латинскими буквами IM и четырьмя цифрами после них. Также иногда встречается обозначение по международному стандарту МЭК60034-7 (код I), включающее латинские буквы IM, латинскую букву В или V и от 1 до 2 цифр.
Первая цифра — конструктивное исполнение электродвигателя
1- электродвигатель на лапах с подшипниковыми щитами
2- электродвигатель на лапах с подшипниковыми щитами и фланцем на одном щите
3- электродвигатель без лап с подшипниковыми щитами и фланцем на одном щите
Вторая и третья цифра — пространственный способ монтажа электродвигателя. Если третья цифра «8», например IM1081, то такой электродвигатель может монтироваться в любом положении.
Четвертая цифра — исполнение конца вала
1- электродвигатель с одним цилиндрическим концом вала
2- электродвигатель с двумя цилиндрическими концами вала
3- электродвигатель с одним коническим концом вала
4- электродвигатель с двумя коническими концами вала
Маркировка конденсаторов с помощью численно-буквенного кода.
Маркировка конденсаторов может указывать на следующие параметры: Тип конденсатора, его номинальную емкость, допустимое отклонение емкости, Температурный Коэффициент Емкости(ТКЕ), номинальное напряжение работы.
Порядок маркировки может быть разным — первой строкой может стоять номинальное напряжение, ТКЕ или фирменный знак производителя. ТКЕ может отсутствовать вовсе, номинальное напряжение тоже указываются не всегда! Практически всегда имеется маркировка номинальной емкости. Что касается емкости, то имеются различные способы ее знаковой кодировки. 1. Маркировка емкости с помощью трех цифр. При такой маркировке первые две цифры указывают на значение емкости в пикофарадах, а последняя на разрядность, т. е. количество нулей, которых к первым двум цифрам необходимо добавить. Но если последняя цифра — «9» происходит деление на 10.
| Код | Емкость(пФ) | Емкость(нФ) | Емкость(мкФ) |
| 109 | 1,0(пФ) | 0,001(нФ) | 0,000001(мкФ) |
| 159 | 1,5(пФ) | 0,0015(нФ) | 0,0000015(мкФ) |
| 229 | 2,2(пФ) | 0,0022(нФ) | 0,0000022(мкФ) |
| 339 | 3,3(пФ) | 0,0033(нФ) | 0,0000033(мкФ) |
| 479 | 4,7(пФ) | 0,0047(нФ) | 0,0000047(мкФ) |
| 689 | 6,8(пФ) | 0,0068(нФ) | 0,0000068(мкФ) |
| 100 | 10(пФ) | 0,01(нФ) | 0,00001(мкФ) |
| 150 | 15(пФ) | 0,015(нФ) | 0,000015(мкФ) |
| 220 | 22(пФ) | 0,022(нФ) | 0,000022(мкФ) |
| 330 | 33(пФ) | 0,033(нФ) | 0,000033(мкФ) |
| 470 | 47(пФ) | 0,047(нФ) | 0,000047(мкФ) |
| 680 | 68(пФ) | 0,068(нФ) | 0,000068(мкФ) |
| 101 | 100(пФ) | 0,1(нФ) | 0,0001(мкФ) |
| 151 | 150(пФ) | 0,15(нФ) | 0,00015(мкФ) |
| 221 | 220(пФ) | 0,22(нФ) | 0,00022(мкФ) |
| 331 | 330(пФ) | 0,33(нФ) | 0,00033(мкФ) |
| 471 | 470(пФ) | 0,47(нФ) | 0,00047(мкФ) |
| 681 | 680(пФ) | 0,68(нФ) | 0,00068(мкФ) |
| 102 | 1000(пФ) | 1(нФ) | 0,001(мкФ) |
| 152 | 1500(пФ) | 1,5(нФ) | 0,0015(мкФ) |
| 222 | 2200(пФ) | 2,2(нФ) | 0,0022(мкФ) |
| 332 | 3300(пФ) | 3,3(нФ) | 0,0033(мкФ) |
| 472 | 4700(пФ) | 4,7(нФ) | 0,0047(мкФ) |
| 682 | 6800(пФ) | 6,8(нФ) | 0,0068(мкФ) |
| 103 | 10000(пФ) | 10(нФ) | 0,01(мкФ) |
| 153 | 15000(пФ) | 15(нФ) | 0,015(мкФ) |
| 223 | 22000(пФ) | 22(нФ) | 0,022(мкФ) |
| 333 | 33000(пФ) | 33(нФ) | 0,033(мкФ) |
| 473 | 47000(пФ) | 47(нФ) | 0,047(мкФ) |
| 683 | 68000(пФ) | 68(нФ) | 0,068(мкФ) |
| 104 | 100000(пФ) | 100(нФ) | 0,1(мкФ) |
| 154 | 150000(пФ) | 150(нФ) | 0,15(мкФ) |
| 224 | 220000(пФ) | 220(нФ) | 0,22(мкФ) |
| 334 | 330000(пФ) | 330(нФ) | 0,33(мкФ) |
| 474 | 470000(пФ) | 470(нФ) | 0,47(мкФ) |
| 684 | 680000(пФ) | 680(нФ) | 0,68(мкФ) |
| 105 | 1000000(пФ) | 1000(нФ) | 1,0(мкФ) |
2. Второй вариант — маркировка производится не в пико, а в микрофарадах, причем вместо десятичной точки ставиться буква µ.
| Код | Емкость(мкФ) |
| µ1 | 0,1 |
| µ47 | 0,47 |
| 1 | 1,0 |
| 4µ7 | 4,7 |
| 10µ | 10,0 |
| 100µ | 100,0 |
3.Третий вариант.
| Код | Емкость(мкФ) |
| p10 | 0,1пФ |
| Ip5 | 0,47пФ |
| 332p | 332пФ |
| 1HO или 1no | 1нФ |
| 15H или 15no | 15,0нФ |
| 33H2 или 33n2 | 33,2нФ |
| 590H или 590n | 590нФ |
| m15 | 0,15МкФ |
| 1m5 | 1,5мкФ |
| 33m2 | 33,2мкФ |
| 330m | 330мкФ |
| 10m | 10,0мкФ |
У советских конденсаторов вместо латинской «р» ставилось «п».
Допустимое отклонение номинальной емкости маркируется буквенно, часто буква следует за кодом определяющим емкость(той же строкой).
| Буквенное обозначение | Допуск(%) |
| B | ± 0,1 |
| C | ± 0,25 |
| D | ± 0,5 |
| F | ± 1 |
| G | ± 2 |
| J | ± 5 |
| K | ± 10 |
| M | ± 20 |
| N | ± 30 |
| Q | -10…+30 |
| T | -10…+50 |
| Y | -10…+100 |
| S | -20…+50 |
| Z | -20…+80 |
Далее, может следовать(а может и отсутствовать!) маркировка Температурного Коэффициента Емкости(ТКЕ). Для конденсаторов с ненормируемым ТКЕ кодировка производится с помощью букв.
| Допуск при -60²…+85²(%) обозначение | Буквенный код |
| ± 10 | B |
| ± 20 | Z |
| ± 30 | D |
| ± 50 | X |
| ± 70 | E |
| ± 90 | F |
Конденсаторы с линейной зависимостью от температуры.
| ТКЕ(ppm/²C) | Буквенный код |
| 100(+130….-49) | A |
| 33 | N |
| 0(+30….-47) | C |
| -33(+30….-80) | H |
| -75(+30….-80) | L |
| -150(+30….-105) | P |
| -220(+30….-120) | R |
| -330(+60….-180) | S |
| -470(+60….-210) | T |
| -750(+120….-330) | U |
| -500(-250….-670) | V |
| -2200 | K |
Далее следует напряжение в вольтах, чаще всего — в виде обычного числа. Например, конденсатор на этой картинке промаркирован двумя строчками. Первая(104J) — означает, что его емкость составляет 0,1мкФ(104), допустимое отклонение емкости не превышает ± 5%(J). Вторая(100V) — напряжение в вольтах.
Кроме того, напряжение конденсаторов может быть так же, закодировано с помощью букв(см. таблицу ниже).
| Напряжение (В) | Буквеный код |
| 1 | I |
| 1,6 | R |
| 3,2 | A |
| 4 | C |
| 6,3 | B |
| 10 | D |
| 16 | E |
| 20 | F |
| 25 | G |
| 32 | H |
| 40 | C |
| 50 | J |
| 63 | K |
| 80 | L |
| 100 | N |
| 125 | P |
| 160 | Q |
| 200 | Z |
| 250 | W |
| 315 | X |
| 400 | Y |
| 450 | U |
| 500 | V |
Маркировка АКБ для легковых автомобилей
Вся необходимая информация наносится на корпус аккумулятора в соответствии стандарту. Российский, европейский и азиатский способ обозначения параметров отличаются. Приведем расшифровку маркировка АКБ разными производителями.
Маркировка аккумуляторов в России
В России маркировка автомобильных аккумуляторов происходит по ГОСТ 959-91. Первое число показывает количество банок, соединенных последовательно. Если автомобиль должен иметь батарею с выходным напряжением 12 В, элементов 6. Буквы обозначают тип АКБ – СТ – стартовый. Следующие цифры обозначают емкость – оптимально от 55 А-ч. буквы после цифр означают дополнительные сведения:
- «З» – батарея залита электролитом, заряжена;
- «Э» – корпус эбонитовый;
- «Т» – корпус выполнен из термопласта.
Европейский стандарт маркировки АКБ
Европейские производители пользуются стандартом DIN (пятизначным)и FLT (девятизначным). Первые 3 цифры обозначают емкость аккумулятора, если вычесть 500. В пятизначном коде 2 цифры обозначают тип аккумулятора и его особенности. В девятизначном коде первые 3 цифры обозначают емкость, 3 последующих – конструктивные особенности, 3 крайних – 0,1 тока холодной прокрутки.
Маркировка АКБ из Японии и Кореи
Расшифровка маркировки аккумулятора из азиатских стран ведется по японскому стандарту JIS D 5301 “Lead-acid starter batteries”. Запечатанные необслуживаемые батареи здесь обозначены SMF. На картинке приведен пример обозначения аккумулятора Rocket SMF 85D26L. По европейской градации емкость этого АКБ 80 А-ч, резервная емкость 130 минут.
Американский стандарт маркировки АКБ
Маркировка американских АКБ для автомобилей соответствует стандарту SAE J537 (Society of Automotive Engineers). Код шестизначный. Первой указывается тип батареи – А, потом размер корпуса и полярность. Последние 3 цифры обозначают ток холодной прокрутки.
Мало расшифровать маркировку АКБ, необходимо знать взаимозависимость величин, указанных на этикетке. Главное, нужно правильно определить пусковой ток, чтобы сравнить приборы. При емкости аккумулятора до 90 А-ч, можно воспользоваться соотношением: ток SAE = 1.7*ток DIN
