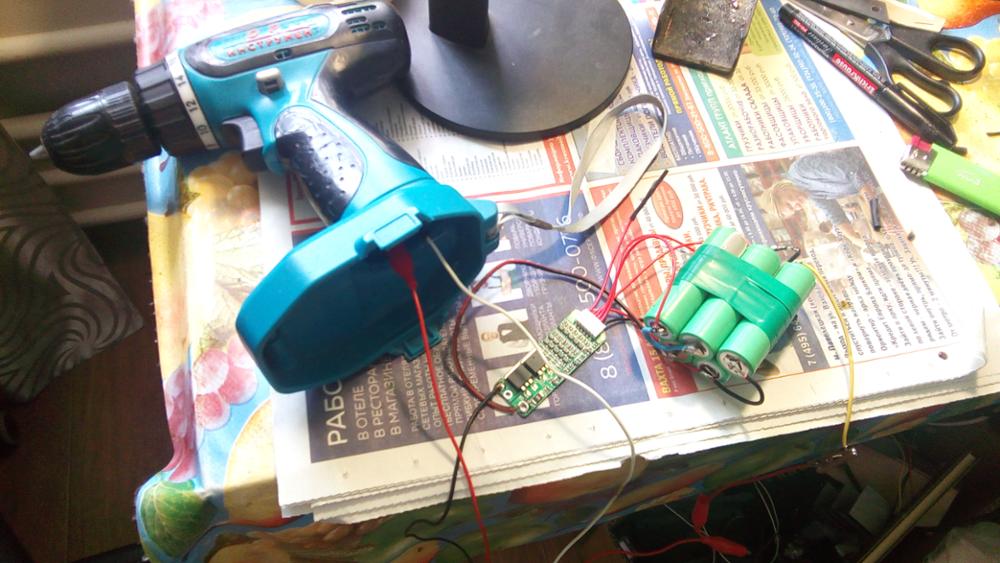

Как восстановить аккумулятор(акб) шуруповерта в домашних условиях своими руками: батарею 18 вольт, литиевый, никель-кадмиевые

Правила использования никель-металлогидридных аккумуляторных батарей

Продолжительность эксплуатации ni mh аккумуляторов во многом зависит от того, не допускается ли перегрев или существенный перезаряд источника питания. Дополнительно мастера советуют учитывать следующие правила:

Вне зависимости от того, сколько будут храниться источники питания, их обязательно заряжают. Процент заряда должен составлять не менее 50 от общей емкости. Только в этом случае проблем во время хранения и обслуживания не будет.
Аккумуляторные батареи такого типа отличаются чувствительностью к перезарядке, к чрезмерному нагреву. Эти показатели пагубно сказываются на продолжительности использования, величине токоотдачи. Для этих источников питания требуются специальные зарядники.
Проводить тренировочные циклы для никель-металлогидридных источников питания необязательно. При помощи проверенного зарядника потерянная емкость восстанавливается. Численность восстановительных циклов во многом зависит от того, в каком состоянии агрегат.
Между циклами восстановления обязательно делают перерывы, а также изучают, как зарядить АКБ эксплуатируемое. Этот временной промежуток требуется, дабы агрегат остыл, уровень температуры опустился до требуемого показателя.
Процедура подзарядки или тренировочного цикла проводится только в приемлемом температурном режиме: +5-+50 градусов. Если превышать этот показатель, то вероятность стремительного выхода из строя повышается.
При подзарядке следят за тем, чтобы напряжение не опускалось ниже, чем 0,9 вольта. Ведь некоторые зарядники не осуществляют зарядку, если это значение минимальное. В таких случаях допускается подведение внешнего источника для восстановления питания.
Циклическое восстановление проводят при условии, что есть определенный опыт. Ведь не все зарядные устройства можно использовать для разрядки аккумулятора.
Процедура хранения включает ряд простых правил. Не допускается хранение источника питания на открытом воздухе или в помещениях, в которых уровень температуры снижается до 0 градусов. Это провоцирует застывание электролитического состава.

Если единовременно осуществляется зарядка не одного, а нескольких источников питания, то степень заряженности поддерживается на установленном уровне. Поэтому неопытные потребители осуществляют восстановление АКБ отдельно.

Nimh аккумуляторы – эффективные источники питания, которыми активно пользуются для комплектации различных устройств и агрегатов. Они выделяются определенными преимуществами, особенности. Перед их эксплуатацией обязателен учет основных правил использования.

Проверяем показатели под нагрузкой

Это значит, что мы будем проверять, в течение какого промежутка времени АКБ шуруповерта разрядится полностью при условии подсоединения к ней дополнительной нагрузки — например, электрической лампочки.

Уровень нагрузки нужно выбрать, ориентируясь на мощность аккумуляторной батареи. Если же в инструкции по эксплуатации она не указана, ее следует рассчитать самостоятельно. Она будет равняться половине силы тока, отдаваемой батареей во время работы, умноженной на U источника тока. Обычно этот показатель составляет от 35 до 40 Ватт, а это значит, что нагрузкой может послужить фара от автомобиля от 35 Ватт, либо 12-вольтовая лампочка.

Для снятия показаний АКБ нужно подключить к лампе через амперметр, а сами показания снять вольтметром. Время подключения — две-три минуты, после чего замеряем U. Если оно меньше 12,4 вольт, какая-то «банка» точно вышла из строя. Также о неисправности аккумулятора может свидетельствовать и значительное снижение яркости лампочки. Если она быстро гаснет за две-три минуты, аккумулятор явно не в порядке, и его емкость очень мала.

Особенности эксплуатации

Условия использования во многом определяют, сколько рабочих циклов выдержит АКБ и насколько долго она будет находиться в строю. Два этих показателя идут на спад при ускорении разряда и возрастании его глубины. Напрямую влияют также быстрота заряда и контроль завершения процедуры подзарядки.

Ni-Mh бывают разных типов и в зависимости от этого, а также от условий функционирования, девайс может обеспечить 500-1000 рабочих циклов. По времени — это три-пять лет. Такие показатели актуальны при 80-процентной глубине разряда.

Чтобы обеспечить никель-металлогидридному накопителю надёжное функционирование на протяжении всего срока его жизни, пользователь должен придерживаться всех рекомендаций разработчиков

Особое внимание нужно уделять температурному режиму, также, нельзя доводить аппаратуру до значительного разряда (меньше 1 В). Кроме того, недопустимо и короткое замыкание

Нельзя эксплуатировать новые Ni-Mh совместно с использованными. Нельзя припаивать к батареям проводки и другие приспособления.

Никель-металлогидрид гораздо более восприимчив к перезаряду, чем никель-кадмий. В перовом случае, можно ожидать теплового разгона. Чаще всего, Ni-Mh «заправляют» током 0,1 С на протяжении 15 ч. Если применяется компенсационная подзарядка, то величина тока будет составлять 0,01-0,03 C, а время затрачиваемое на данную процедуру — 30 часов.

Заряжать источник энергии можно ещё в ускоренном и быстром режимах. Первый вариант предусматривает 4-5 часов времени, второй — всего час. Такие скоростные процедуры годятся для Ni-Mh оснащённых высокоактивными электродами. Если в ход идут скоростные режимы, то пользователю придётся тщательно отслеживать процесс, по переменам напряжения, температуры и некоторых других параметров.

Производители советуют пользоваться быстрым зарядом в три этапа:

1. Ток 1 С и выше.

2. Ток 0,1 С. Время от 30 до 60 минут.

3. Ток 0,05-0,02 C. Это компенсационный подзаряд.

Информация о зарядке АКБ, находится, как правило, в инструкции по эксплуатации, прилагающейся к накопителю. Показатель рекомендуемого тока зарядки можно отыскать на корпусе накопителя. Если брать общий случай, то напряжение заряда при зарядном токе 0,3-1 С пребывает в пределах 1,4-1,5 V.

Восстановление Ni-Mh-аккумуляторов

Из-за эффекта памяти такие АКБ при неправильной эксплуатации утрачивают большую часть емкости. Подобное возникает при многократных неполных циклах зарядки.

Батарея запоминает степень разряда, что приводит к уменьшению емкости. Часть компонентов перестает участвовать в электрохимических реакциях.

Устранить эффект памяти помогает восстановление. Для этого АКБ разряжают до 1 В, подключая лампу или зарядное устройство. После этого элемент питания заряжают полностью. Если восстановление не выполнялось слишком долго, потребуется несколько циклов. Тренировку нужно проводить раз в месяц.

При этом учитывают такие моменты:

Эффект памяти способствует снижению емкости на 5-10%. Восстановление этого параметра возможно за 1 цикл разряда и заряда. Вычислить емкость можно, разрядив заряженную батарею. Для этого измеряют время потери заряда и умножают полученный показатель на мощность потребителя энергии. Результат сравнивают с заявленным в инструкции значением. Некоторые ЗУ измеряют все показатели автоматически.
Рекомендуется использовать зарядные устройства с функцией разряда. Прибор должен ограничивать минимальное напряжение. Это помогает избежать критического разряда элемента питания при восстановлении. Без такого устройства не обойтись при невозможности определения остаточной мощности АКБ и расчета предполагаемого времени разряда.
При неизвестной степени заряда разряжать источник питания лампой нужно, непрерывно контролируя напряжение. Иначе батарея станет непригодной к дальнейшей эксплуатации. При восстановлении системы, состоящей из нескольких аккумуляторов, перед началом тренировки выравнивают степени заряженности. Для этого элементы полностью заряжают.
Если аккумулятор функционирует не менее 5 лет, циклический метод восстановления может оказаться неэффективным. Тренировка считается профилактической мерой, направленной на поддержание работоспособности изделия. Вместе со снижением емкости изменяется состав и объем электролита. Поэтому периодически доливают очищенную воду или готовый кислотный раствор.

Зарядка ni cd аккумуляторов

Один элемент имеет номинальное напряжение 1,2V. При работе это значение может меняться от 1,35V (полностью заряжен) до 1V (полный разряд). У этих элементов есть одна интересная особенность, на которой завязан режим отключения в зарядном устройстве (если оно автоматическое). После набора ёмкости, напряжение на выводах несколько снижается на 50-70 mV. Такой скачок обозначают ΔV(дельта V). Зарядное реагирует на такое снижение и отсекает ток заряда.

На практике срабатывать по ΔV умеют только зарядные устройства среднего и продвинутого уровня. И часто приходится вручную просчитывать, как заряжать ni cd аккумуляторы.

Напряжение заряда любая зарядка будет выдавать из расчёта 1,5-1,6V на один элемент. А вот ток заряда может быть разным. Его всегда можно посмотреть на самом зарядном устройстве (как правило, с тыльной стороны).

Ёмкость аккумулятора нужно поделить на ток заряда и умножить на коэффициент потерь 1,4. Например:

1000mAh/200mA=5 часов*1,4 = 7 часов.

Каким током заряжать? Номинальный ток заряда 0,1С, где С — ёмкость батареи. Для 1000mAh номинальным является ток 100mA. Время заряда в таком случае составит 14 часов. Не очень удобно. Почти всегда используется ускоренный режим 0,2-0,5С. Это несколько сокращает срок службы аккумуляторов, но повышает удобство использования.

Что представляет собой Ni-MH аккумулятор

Металлогидридные модели аккумуляторные батареи обладают специфическими особенностями и свойствами. У них своя конструкция, в которой присутствуют важные характеристики. Как и все разновидности аккумуляторов они имеют свои положительные и отрицательные особенности, черты и свойства. В основе своей они имеют малые отличия от своих предков, никель-кадмиевых аккумуляторных источников питания.

Чувствуете разницу?

И так знаю Теперь да

Устройство изделий и принцип работы никель-металлогидридных аккумуляторов

Если разобраться в составе металлогидридных источников питания, то это поможет понять их принцип работы:

Компоненты Ni-Mh:

минусовой электрод имеет в составе металлогидрид;
плюсовой электрод основан из никиля, а точнее, из его оксида;
электролитический раствор основан из гидрооксида металла калия;
в основу анода ложится фольговая разработка;
при разработке катода применяются никилиевые порошки.

Характеристики Ni-MH аккумуляторов

Ni-MH аккумуляторы характеристики. Все виды являются перезаряжаемыми аккумуляторами. Имеют разные габариты, вес, свой набор электрических характеристик, энергетическую ёмкость.

Электрические характеристики

Никель-металлогидридные батареи способны выдавать напряжение от 1,2 до 1,5 Вольт. Если соединять аккумуляторы последовательным методом, то можно добиться параметра напряжения в 15 Вольт. Средняя энергоплотность находится в диапазоне от 60 до 120 Вт-ч/кг. Параметр сопротивления составляет от 200 до 300 мОм. Данные модели имеют хорошую защиту от перезаряда. Это означает, что при долгом нахождении нахождении на зарядке, устройство не будет перегреваться и потреблять лишнюю энергию. Саморазрядка у данных АКБ присутствует и она является даже выше чем у никель-кадмиевых видов. Саморазрядка — это процесс при котором происходит потеря энергии, в режиме ожидания. Это приводит к уменьшению срока эксплуатации аккумуляторной батареи. За год батарейка может терять до 30 процентов электроэнергии. Номинальное напряжение составляет 1,5 Вольт. Приемлемая нагрузка тока составляет 0,5 С.

Ёмкость аккумулятора

Металлогидридные разновидности изделий имеют маленькое число циклических повторений подзарядки в диапазоне от 350-550. После этого происходит потеря ёмкости в 20 процентов. Более новые гибридные модели имеют большую энергетическую ёмкость, она может доходить до 3000 циклов. Если говорить про никель-кадмиевые источники питания их количество циклов не превышает 1600 штук.

Типоразмеры

Основной тип у металлогидридных источников питания цилиндрические. Они полностью копируют обычные одноразовые батарейки, некоторые отличия могут быть в весе или незначительном размере. Также на них имеется своя маркировка.

Достоинства и недостатки

Каждый вид любого источника питания имеет свои особенности и недостатки. Металлогидридные аккумуляторные батареи не стали исключением.

Преимущества никель-металлогидридных моделей:

практически нет эффекта памяти. Это означает, что батарейки не запоминают прошедшие циклы зарядки и их ёмкость не меняются до окончания циклов. Не потребуется проводить полные зарядку и разрядку как в прошлых разновидностях аккумуляторов. Отсутствие этого эффекта обусловлено тем, что в отрицательных электродах присутствует специальное вещество, блокирующее процесс;
наличие безопасности для всего окружающего мира за счёт отсутствия опасных химических продуктов и кадмия;
увеличение энергетической ёмкости. Если кадмиевые и металлогидридные аккумуляторные батареи будут одного размера, то вторые смогут проработать в 1,5 или даже в 2 раза дольше.

Недостатки никель-металлогидридных моделей:

невысокий срок эксплуатации. Некоторые модели после 300 циклов уже могут потерять порядка 20 процентов от былой энергетической ёмкости;
металлогидридные батарейки могут воспламениться или даже взорваться если будут иметь постоянное снабжение электроэнергией;
высокая саморазрядка. По этому параметру металлогидридные батарейки ненамного уступают кадмиевым.

От чего зависит время зарядки

Факторы, влияющие на время зарядки аккумуляторной батарейки:

Оптимальная температура для зарядки батареек.

температура. Для большинства АКБ допустимые значения находятся в пределах от -5 до +50°, при этом рекомендуемая температура – 20 – 25°;
химический состав. Никель-цинковые элементы заряжаются от специального ЗУ;
сколько заряда в батарее оставалось.

Также на скорость зарядки влияют: значение зарядного тока (чем выше, тем быстрее) и уровень емкости АКБ.

Работающее зарядное устройство греется – это нормально, и обуславливается восполнением заряда. Если же корпус прибора сильно горячий, его отключают от сети.

Зарядка аккумулятора никель металлгидридного

Процесс зарядки никель металлогидридных аккумуляторов связан с определенными химическими реакциями. Для их нормального протекания требуется часть энергии, которая подается зарядником, от сети.

КПД зарядного процесса представляет собой часть получаемой источником питания энергии, которая запасается. Величина этого показателя может разниться. Но при этом получить 100-процентное КПД невозможно.

Перед тем как заряжать металлогидридные аккумуляторы, изучают основные виды, которые зависят от величины тока.

Капельный тип зарядки

Применять этот вид зарядки для аккумуляторов необходимо осторожно, поскольку он приводит к уменьшению периода эксплуатации. Так как отключение зарядника этого типа осуществляется вручную, процесс нуждается в постоянном контроле, регулировании

В этом случае устанавливается минимальный показатель тока (0,1 от общей емкости).

Поскольку при такой зарядке ni mh аккумуляторов максимальное напряжение не устанавливается, ориентируются только на временной показатель. Для оценки временного промежутка используют параметры емкости, которые имеет разряженный источник питания.

КПД заряженного таким способом источника питания составляет около 65–70 процентов. Поэтому компании-изготовители не советуют пользоваться такими зарядниками, поскольку они влияют на эксплуатационные параметры аккумуляторной батареи.

Быстрая подзарядка

Определяя, каким током можно заряжать ni mh батарейки в быстром режиме, учитываются рекомендации производителей. Величина тока – от 0,75 до 1 от общей емкости. Превышать установленный интервал не рекомендуется, так как аварийные клапана включаются.

КПД быстрой зарядки ni mh источников питания достигает 90 процентов. Но этот параметр уменьшается, как только время зарядки заканчивается. Если своевременно не отключить зарядник, то внутри батарейки начнет увеличиваться давление, возрастет температурный показатель.

Дабы зарядить ni mh акб, выполняют такие действия:

Предварительная зарядка

Этот режим вводят в том случае, если батарейка полностью разряжена. На этом этапе ток составляет от 0,1 до 0,3 от емкости. Пользоваться большими токами запрещено. Временной промежуток – около получаса. Как только параметр напряжения достигает 0,8 вольт, то процесс прекращается.

Переход на ускоренный режим

Процесс наращивания тока осуществляется в течение 3–5 минут. В течение всего временного промежутка контролируется температура. Если этот параметр достигает критического значения, то зарядник отключается.

При быстрой зарядке никель металлогидридные батареек ток устанавливается на уровне 1 от общей емкости

При этом очень важно быстро отключить заряжающее устройство, дабы не нанести вред аккумулятору

Для контроля напряжения используют мультиметр или вольтметр. Это способствует исключению ложных срабатываний, которые пагубно влияют на работоспособность устройства.

Часть зарядных устройств для ni mh аккумуляторов работают не при постоянном, а при импульсном токе. Подача тока осуществляется с установленной периодичностью. Подача импульсного тока способствует равномерному распределению электролитического состава, активных веществ.

Дополнительная и поддерживающая зарядка

Для восполнения полного заряда ni mh аккумулятора на последнем этапе показатель тока снижается до 0,3 от емкости. Продолжительность – около 25–30 минут. Увеличивать этот временной промежуток запрещено, поскольку это способствует минимизации периода эксплуатации АКБ.

Ускоренная зарядка

Некоторые модели зарядных устройств для никель кадмиевых аккумуляторов оснащены режимом ускоренной зарядки. Для этого ток зарядки ограничивают, устанавливая параметры на уровне 9–10 от емкости. Снижать ток заряда нужно, как только батарея будет заряжена до 70 процентов.

Если аккумуляторная батарея заряжается в ускоренном режиме более получаса, то структура токопроводящих выводов постепенно разрушается. Специалисты рекомендуют пользоваться такой зарядкой, если вы обладаете определенным опытом.
