Никель-кадмиевые аккумуляторы (Ni-Cd)  имеют существенно меньшую область применения по сравнению с свинцово-кислотными аккумуляторами, в связи с ужесточением требований относительно экологической стороны использования данных аккумуляторов и их переработки.

Основной областью применения, об этом кратко упоминалось в общих сведениях про аккумуляторы,  является использование в виде стандартного гальванического элемента, применение крупных никель-кадмиевых батарей на электрокарах ( используется как тяговый), как бортовые аккумуляторы в самолётах и вертолётах, в трамваях и троллейбусах. Конечно, нужно не забыть упомянуть использование данных аккумуляторов для питания автономных инструментов для строительства, к примеру, шуруповертов, дрелей и т.п.

 Как уже говорилось ранее, никель-кадмиевые аккумуляторы активно вытесняются другими типами, к примеру, никель-металлогидридные аккумуляторы имеют удельные характеристики в 2 раза больше, по сравнению с никель-кадмиевыми, что привело к тому, что аппаратура использующая данный тип аккумуляторов улучшила свои потребительские свойства. Однако, никель-кадмиевые вместе с никель-металлогидридными аккумуляторы имеют оксидно-никелевый положительный электрод, что определяет схожие свойства этих аккумуляторов.

Никель-кадмиевым аккумуляторам необходим полный разряд, в случае, если его будут использовать, и не полностью разряжать, то на внутренних пластинах элементов образуются кристаллы, которые в значительной степени необратимо снижают ёмкость аккумулятора, этот эффект называется «эффект памяти».

Другой стороной их постепенного ухода на второй план, является относительно дорогая стоимость утилизации, по сравнению с другими видами. Утилизация аккумуляторов типа Ni-Cd аккумуляторов происходит в печах при очень высоких температурах, в которых кадмий становится чрезмерно летучим, и если на печи не будет оборудован специальный фильтр, который должен улавливать токсичные вещества, испаряемые при плавке, то эти продукты плавления будут отравлять окружающую среду.

Зарядка никель-кадмиевых аккумуляторов

Номинальное напряжение полностью заряженного аккумулятора составляет 1,2В (в некоторых 1,36), разряженного 1В, это пороговые значения напряжений в которых происходит эксплуатация аккумулятора. Зарядка никель кадмиевых аккумуляторов, можно сказать, стандартна для всех типов аккумуляторов – током равным 10% ёмкости аккумулятора, в течение примерно 16 часов. Номинальный режим разрядки аккумулятора проходит при токе, равном  20% от ёмкости. У Ni-Cd аккумуляторов довольно большой диапазон рабочих температур составляет от -50 до +40°C. Саморазряд равен примерно 10% и возрастает с использованием (наработкой). К примеру у литий-ионных аккумуляторов и их братьев литий-полимерных аккумуляторов саморазряд в разы меньше.

Хранение никель-кадмиевых аккумуляторов

Рекомендуется хранить аккумуляторы в разряженном виде, что бы при хранении они не теряли свою ёмкость из-за саморазряда, после зарядки они восстановят свои свойства полностью. Если хранить аккумуляторы при низкой температуре, то это существенно понижает ток саморазряда, который, к примеру, при хранении в среде с температурой в    0°С будет ровно в 2 раза меньше, чем при хранении с температурой в 20°С.

Крайне рекомендуется, после длительного хранения осуществить заряд-разряд аккумулятора, током, который будет равен ёмкости.

Преимущества никель-кадмиевых аккумуляторов:

1)      возможность хранения в разряженном состоянии;

2)      большое количество рабочих циклов при правильной эксплуатации;

3)      работа при низких температурах;

4)      приспособленность работать в жестких условиях эксплуатации;

5)      низкая стоимость.

Недостатки никель-кадмиевых аккумуляторов:

1)      основной недостаток этих аккумуляторов – эффект памяти;

2)      токсичность используемых материалов;

3)      ток саморазряда относительно велик;

Окислительно-восстановительные реакции в аккумуляторе

Далее я хочу написать общие реакции в аккумуляторе, катоде, и аноде (читая слева направо – заряд, справа налево – разряд):

Общая реакция протекающая в никель-кадмиевом аккумуляторе:

Процесс, который происходит на положительном оксидно-никелевом электроде:

Процесс, который происходит на отрицательном кадмиевом электроде:

Из истории создания

Первые щелочные Ni-Сd аккумуляторы появились еще в конце ХХ века. Их изобрел шведский ученый Вальдмар Юнгнер, в качестве положительного заряда использовав никель, а кадмий — в качестве отрицательного. Несмотря на очевидную пользу этого изобретения, по тем временам массовое производство таких батарей было весьма дорогостоящим и энергоемким. Поэтому было отложено на промежуток почти в 50 лет.

30-е годы прошлого столетия замечательны тем, что именно тогда была создана техника внедрения химически активных материалов пластин на пористый электрод, покрытый никелем. Массовое же производство Ni-Cd аккумуляторов началось после 50-х годов.

Виды АКБ для шуруповертов и их особенности

В современных аккумуляторных шуруповертах и дрелях используются три типа батарей:

1. Никель-кадмиевые (NiCd, Ni-Cd).
2. Никель-металлогидридные (Ni-MH или NiMH).
3. Литий-ионные (Li-ion).

Рассмотрим особенности каждого из типов аккумуляторов подробно.

Никель-кадмиевые

Этот тип источников энергии, пожалуй, самый старый. Появились кадмиевые аккумуляторы в 70-х годах, и это был настоящий прорыв. По сравнению с кислотно-свинцовыми и щелочными батареями никелевые оказались намного компактнее при той же электрической емкости и имели умеренную цену.

Как и свинцово-кислотные, Ni-Cd элементы могут отдавать довольно большой ток в нагрузку и выдерживать до 1 000 циклов заряд/разряд. Причем такое количество циклов – всего лишь гарантия производителя. Фактически батарея продолжает служить и по достижении этой цифры.

Время зарядки Ni-Cd батареи в среднем составляет 6-8 часов, что, к сожалению, многовато, но все же меньше, чем у его кислотных и щелочных собратьев. Отличаются никелевые АКБ и своей «морозоустойчивостью» — они отлично работают при температурах до -20 градусов Цельсия. Дополнительно кадмиевая технология допускает глубокую разрядку, а срок службы батареи зависит в основном от количества циклов заряд/разряд. Храниться же такая батарейка может долго – до 7-8 лет.

Но есть у этого типа аккумуляторов и недостатки, причем существенные. Один из них – большой саморазряд, который может достигать 10% в месяц. Таким образом, если шуруповерт пролежал без дела, скажем, полгода, то перед использованием его придется зарядить.

Еще один недостаток – так называемый «эффект памяти». Если батарею постоянно подзаряжать, не разряжая в ноль, то она «запомнит», до какого уровня ее разряжали и по достижении этого порога просто откажется работать, «сказав», что разряжена. Именно поэтому аккумуляторы данного типа нужно периодически «гонять» — полностью разряжать и тут же заряжать до 100%.

Никель-металлогидридные

Этот тип аккумуляторов появился чуть позже – в начале 90-х годов прошлого века. Ni-MH элементы обладают сходными с кадмиевыми характеристиками, но эффект памяти проявляется у них намного слабее (но все же проявляется) и, главное, в таких аккумуляторах отсутствует кадмий.

Ni-MH батарея аккумуляторов для шуруповерта

Никель-металлогидридная батарея способна отдавать приличный ток, хорошо работает на морозе, а ее саморазряд составляет те же 7-10% в месяц. Что касается стоимости, аккумуляторы этого типа несколько дороже кадмиевых, количество же циклов заряд/разряд, от которого зависит срок службы, составляет всего 300-500 раз, что является существенным минусом. Срок хранения таких элементов – 6-7 лет. Соотношение габариты/емкость, как и время заряда — до 8 часов, сходны с кадмиевыми. Металлогидридные элементы, как и кадмиевые, хорошо переносят глубокий разряд.

Литий-ионные

Li-Ion технология на сегодняшний день является передовой. Литиевые элементы намного компактнее и легче предыдущих при той же электрической емкости и, что очень удобно, могут заряжаться повышенным током. При этом время полной зарядки литий-ионных АКБ может быть сокращено до 1-2 часов.

Li-Ion батарея аккумуляторов для шуруповерта

Большим преимуществом батареек этого типа является и практически полное отсутствие эффекта памяти – инструмент можно подзаряжать когда угодно и до любого уровня. Саморазряд Li-Ion батарейки относительно невелик и составляет примерно 2-3% емкости в месяц.

Что касается недостатков, то до относительно недавнего времени это были высокие степени пожаро- и взрывоопасности. При неправильной эксплуатации батарея могла загореться, а то и взорваться. Причем горящий элемент практически невозможно потушить водой – это только усиливает горение.

Еще один серьезный недостаток элементов этого типа – они не терпят глубокого разряда и перезаряда. В первом случае АКБ тут же выходит из строя, во втором — может загореться. Но эту проблему тоже легко решили все тем же контроллером, который отключает элемент питания от нагрузки при критическом разряде и от зарядного устройства, если АКБ зарядилась.

Обычный ресурс Li-Ion батареек составляет 600 циклов заряд/разряд, но он также сильно зависит и от «возраста». Храниться литий-ионная АКБ может не более 2-3 лет независимо от того, работает она или просто лежит в столе.

Выбирая инструмент с такими элементами питания, следует учитывать, что они будут плохо вести себя на морозе (сильное снижение емкости, которая, впрочем, восстановится в тепле). В дополнение они не смогут отдать большой ток при любой температуре, а значит, не обеспечат большой крутящий момент, необходимый для работы с плотными материалами. И стоимость Li-Ion элементов намного выше, чем у никелевых собратьев.

Зарядник для никель-кадмиевых аккумуляторных батарей

Для заряда ni cd батареи используют реверсивные и автоматические зарядники.

Автоматическое зарядное устройство для ni cd отличается простотой использования. С его помощью можно подзарядить 2–4 батарейки для шуруповерта или другой бытовой техники. После размещения батарейки в ЗУ устанавливается режим, число. После этого агрегат подключают к сети.

Автоматические модели оснащены индикаторами, с помощью которых определяется состояние заряжаемых источников питания при работе с током. Такие устройства подходят и для того, чтобы разряжать ni cd батареи.

Импульсные зарядники отличаются более сложной конструкцией. Их можно использовать при работе со значительным током. Поскольку их относят к профессиональным агрегатам, перед использованием изучается, как зарядить источник питания, как выставить требуемые параметры.

Реверсные (импульсные) модели подходят для циклической подачи ток заряда и разряда. При разряде и заряде заранее определяются параметры тока, напряжения.

Особенности эксплуатации

Во время постоянной эксплуатации Ni-Cd батарей постепенно снижается разрядная емкость и напряжение. Существуют основные причины, которые объясняют эти процессы:

• снижение активной массы и ее последующее распределение по электролитам;
• истончение основной поверхности отрицательных и положительных электролитов;
• изменение размера и консистенции электролита;
• процессы, вследствие которых начинает происходить потеря кислорода и воды;
• появление утечек напряжения по причине появления дендритов в Cd.

Также эти процессы отмечаются, если эксплуатируются Ni-MH аккумуляторы. Отличие заключается лишь в применяемом материале электролита.

Все эти процессы снижают емкость и ухудшают проводимость. В некоторых случаях происходит разрыв контакта отрицательного и положительного электролита. Вследствие этого батарея больше просто не подает никаких признаков жизни.

Основные технические характеристики

Источники питания с кадмиевым электродом имеют следующие основные технические свойства:

• Минимальное значение разрядного напряжения 0,9 В.
• Значение нормального рабочего напряжения 1,2 В, при необходимости создания вольтажа 24 В и 12 В, одиночные элементы собирают в батареи при последовательном соединении.
• Напряжение ni cd аккумулятора при полном заряде 1,5 В.
• Диапазон рабочих температур от -50°С до +40°С, такие показатели выгодно выделяют данный тип источника питания в отличие от аналогов.
• В зависимости от условий эксплуатации достигается количество рабочих циклов до 2000.
• Самостоятельный разряд составляет 25% от начальной емкости.
• Удельная энергетическая емкость до 65 Вт*ч/кг.
• Срок службы nicd аккумуляторов составляет значение до 10 лет.

Проверка функций автоматического выключателя

На производстве дифференциальные автоматы проверяются специализированными лабораториями, которые и дают в итоге вывод о том, можно ли обслуживать данный аппарат или нет. Проверить дифференциальный автомат на перегрузочные характеристики или защиту от коротких замыканий, а тем более на время срабатывания этих защит, при покупке вряд ли удаться, для этого нужны специальные лабораторные приборы. О том, как проверить автоматический выключатель, мы подробно рассказывали в отдельной статье. К сожалению в домашних условиях осуществить испытания вряд ли удастся, тем более домашним мастерам.

Однако, основное отличие обычного автомата от дифференциального, это устройство защитного отключения, реагирующее на ухудшение сопротивления изоляции. Именно эту уникальную способность устройства и рекомендуется проверять перед установкой в электрических распределительный щиток. Делать это нужно с регулярной периодичностью, так как именно срабатывание механизма направлено на сохранность жизни и здоровья человека.

Разборка корпуса

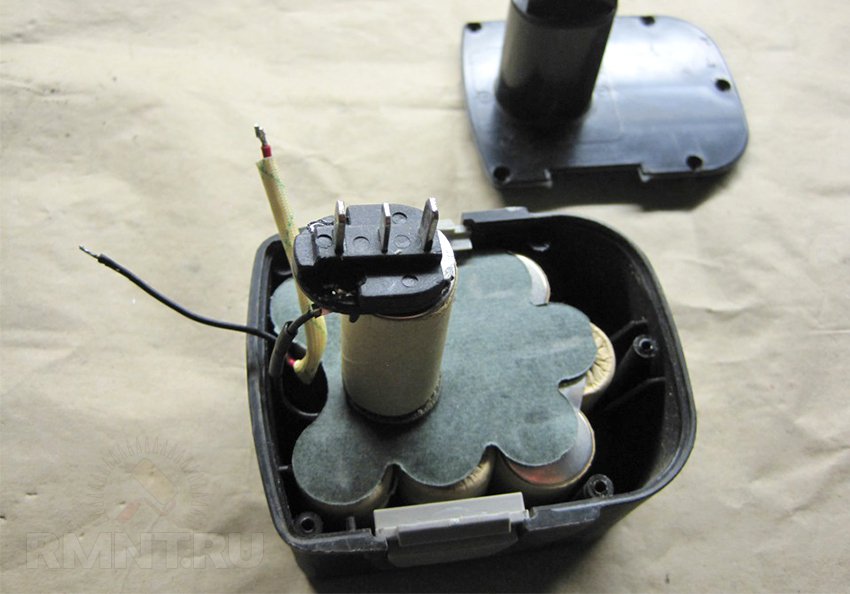

Первым делом нужно разобрать корпус аккумулятора на две половинки. Проще всего это делается, если батарейный блок стянут 4–5 шурупами: просто раскручиваем их и вытягиваем верхнюю часть.

Если же корпус аккумулятора склеен (Makita, AEG), то мороки ощутимо прибавится. Укладываем аккумулятор на бок и тщательно обстукиваем клеевой шов резиновой киянкой. Удары точные, не сильные, частые. Равномерно отбиваем соединение по периметру и через каждые 50–100 ударов пробуем растянуть половинки. За 10–15 минут такой «экзекуции» сдаются даже самые упрямые корпуса.

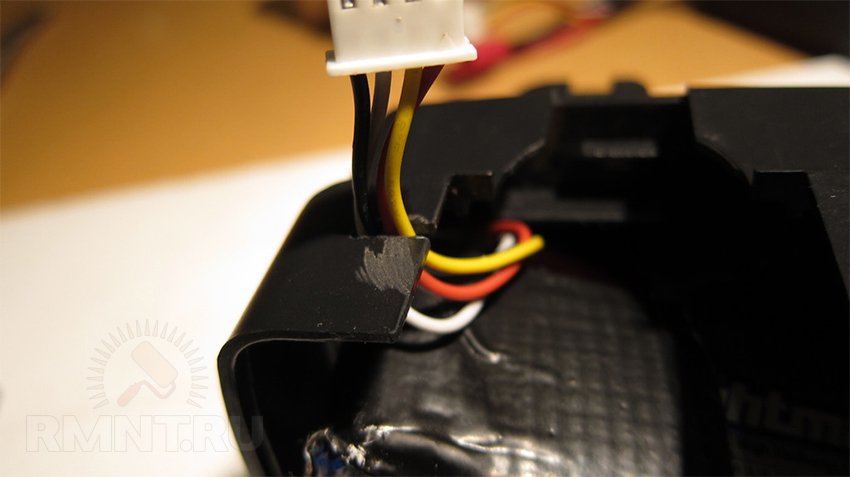

В любой удобной части корпуса нужно также проделать отверстие под балансировочный разъём JST-XH. С наружной стороны шилом размечаем прямоугольник высотой 6 мм и шириной 15 мм для напряжения аккумулятора 12 В или 20 мм для напряжения 18 В. Разъём вставляйте в проделанное отверстие и укрепите термоклеем или эпоксидкой.

Отличия никель-кадмия от литий-иона и никель-металлогидрида

NiCd, в отличие от своих оппонентов, обладает сильно выраженным эффектом памяти и более скромной удельной ёмкостью при идентичных габаритах.

Ni-Cd батареи менее прихотливы, стабильно работают при довольно низких температурах, намного более устойчивы к перезаряду и переразряду.

Li-Ion и Ni-Mh стоят дороже, но имеют меньшую степень саморазряда.

Литий-ионные изделия могут служить и храниться два-три года, а это в разы меньше по сравнению с NiCd, которые могут порадовать своих обладателей сроком службы до десяти лет.

Никель-кадмиевые аккумуляторы утрачивают ёмкость быстрыми темпами при функционировании в буферном режиме. В принципе, после таких недоразумений их можно полностью привести в себя посредством глубокого разряда и заряда. Самым лучшим вариантом будет не применять Ni-Cd электронакопители в девайсах, где происходит их постоянная подзарядка.

Никель-кадмиевые и никель-металлогидридные аккумуляторные батареи идентичны по режиму заряда, что даёт возможность применять одно и то же зарядное оборудование. Однако при этом нужно учитывать тот факт, что у Ni-Cd напокопителей энергии значительно больше выражен эффект запоминания.

Как видим, никель-кадмиевые АКБ в чём то переигрывают своих конкурентов, но в то же время, чем то и уступают им. В связи с этим, нельзя однозначно сказать какая разновидность аккумуляторов лучше — они все по своему хороши.

Параметры

• Теоретическая энергоёмкость: 237 Вт·ч/кг
• Удельная энергоёмкость: 45–65 Вт·ч/кг
• Удельная энергоплотность: 50–150 Вт·ч/дм³
• Удельная мощность: 150…500 Вт/кг
• ЭДС = 1,37 В
• Рабочее напряжение = 1,35…1,0 В
• Нормальный ток зарядки = 0,1…1 C, где С — ёмкость
• Срок службы: около 100—900 циклов заряда/разряда.
• Саморазряд: 10% в месяц
• Рабочая температура: −50…+40 °C

В настоящее время использование никель-кадмиевых аккумуляторов сильно ограничено по экологическим соображениям, поэтому они применяются только там, где использование других систем невозможно, а именно — в устройствах, характеризующихся большими разрядными и зарядными токами. Типичный аккумулятор для летающей модели можно зарядить за полчаса, а разрядить за пять минут. Благодаря очень низкому внутреннему сопротивлению аккумулятор не нагревается даже при зарядке большим током. Только когда аккумулятор полностью зарядится, начинается заметный разогрев, что и используется большинством зарядных устройств как сигнал окончания зарядки.
Конструктивно все никель-кадмиевые аккумуляторы оснащены прочным герметичным корпусом, который выдерживает внутреннее давление газов в тяжёлых условиях эксплуатации.

Цикл разряда начинается с 1,35 В и заканчивается на 1,0 В (соответственно 100% ёмкости и 1% оставшейся ёмкости)

Электроды никель-кадмиевых аккумуляторов изготавливаются как штамповкой из листа, так и прессованием из порошка. Прессованные электроды более технологичны, дешевле в производстве и обладают более высокими показателями рабочей ёмкости, в связи с чем все аккумуляторы бытового назначения имеют прессованные электроды. Однако прессованные системы подвержены так называемому «эффекту памяти». Эффект памяти проявляется, когда аккумулятор подвергают зарядке раньше, чем он реально разрядится. В электрохимической системе аккумулятора появляется «лишний» двойной электрический слой и его напряжение снижается на 0,1 В. Типичный контроллер устройства, использующего аккумулятор, интерпретирует это снижение напряжения как полный разряд батареи и сообщает, что батарея «плохая». Реального снижения энергоёмкости при этом не происходит, и хороший контроллер может обеспечить полное использование ёмкости аккумулятора. Тем не менее, в типичном случае контроллер побуждает пользователя выполнять всё новые и новые циклы зарядки. А это и приводит к тому, что пользователь своими руками, из лучших побуждений, «убивает» батарею. То есть можно сказать, что батарея выходит из строя не столько от «эффекта памяти» прессованных электродов, сколько от «эффекта беспамятства» недорогих контроллеров.

Бытовой никель-кадмиевый аккумулятор, разряжаемый и заряжаемый слабыми токами (например, в пульте дистанционного управления телевизора), быстро теряет ёмкость, и пользователь считает его вышедшим из строя. Так же и аккумулятор, длительное время стоявший на подзарядке (например, в системе бесперебойного питания) потеряет ёмкость, хотя его напряжение будет правильным. То есть использовать никель-кадмиевый аккумулятор в буферном режиме нельзя. Тем не менее, один цикл глубокой разрядки и последующая зарядка полностью восстановят ёмкость аккумулятора.

При хранении NiCd-аккумуляторы также теряют ёмкость, хотя и сохраняют выходное напряжение. Чтобы избежать неверной разбраковки при снятии аккумуляторов с хранения, рекомендуется хранить их в разряженном виде — тогда после первой же зарядки аккумуляторы будут полностью готовы к использованию.
Для полной разрядки батареи и выравнивания напряжений на каждом разряжаемом элементе можно подключить цепочку из двух кремниевых диодов и резистора на каждый элемент, тем самым ограничив напряжение на уровне 1-1.1 В на элемент. При этом падение напряжения на каждом кремниевом диоде составляет 0,5–0,7 В, поэтому выбирать диоды для цепочки необходимо вручную, используя, например, мультиметр.
После длительного хранения батареи необходимо провести два-три цикла заряд/разряд током, численно равным номинальной ёмкости (1C), чтобы она вошла в рабочий режим и работала с полной отдачей.

Конструкция

Батарея включает в себя два электрода, заряженные разноименными зарядами, между которыми предусмотрен сепаратор, то есть разграничитель. Каждый элемент находится в электролите, и герметично закрыт в корпусе, обычно сделанном из металла или пластика.

Электрод с положительным зарядом содержит в составе никелевый гидроксид-оксид. Отрицательный сделан из кадмия. Электролитом служит высокоактивная щелочь KOH – не пахнущая и не взрывоопасная.

Токосъемные контакты расположены сверху батареи. В корпусе предусмотрено отверстие для доливки

Конструкция АКБ.

щелочи. Через него же выходят избыточные газы, образуемые в ходе зарядки батареи. Электродами служат специальные пластины, и сепаратор, разделяющий их, не ограничивает протекание электролита.

Аккумуляторный источник питания Ni-Cd в плане исполнения бывает:

• призматический. Электроды – пластины, уложенные друг на друга через разделитель;
• цилиндрический. Электроды имеют вид ленты, свернутой в рулон. Разделитель также присутствует – между анодом и катодом.

Виды батарей и их отличия

Источник питания для ручного инструмента должен обеспечить его энергией хотя бы на полчаса работы при умеренной нагрузке или 10 минут при полной. И при этом достаточно быстро восстанавливать свой заряд. Без выполнения этих условий инструмент теряет весь коммерческий смысл, его просто не будут покупать. Обычно мощность шуруповерта варьируется в пределах 80-160 Вт.

Читать также: Листогибы по металлу своими руками

Из всех видов батарей, которые выпускает промышленность, по этим критериям подходит только три вида:

• Ni-Cd – никель-кадмиевый;
• Ni-MH – никель-металлгидридный;
• Li-ion – литий-ионный.

Никель-кадмиевый появился раньше всех остальных и показал хорошие эксплуатационные свойства. Такой аккумулятор имеет напряжение 1.35 В … 1.0 В. Здесь и дальше мы обозначаем первым номинальное напряжение, а последним – напряжение в конце разрядного цикла. Ni-Cd имеют число циклов заряд/разряд, лежащее в пределах 100 – 900, это зависит от качества материалов и режима работы. Для Ni-Cd также характерно очень низкое внутреннее сопротивление, они почти не греются при зарядке, долго хранятся.

1. «эффект памяти» мешающий в эксплуатации.
2. Токсичность кадмия, это сильный канцероген.

Еще один вид: никель-металлгидридный аккумулятор. Эти аккумуляторы были предложены в качестве замены Ni-Cd. Обоснованием служили недостатки традиционных аккумуляторов с кадмием. В теории Ni-MH хорош: имеет большую энергоемкость (до 300 Вт*ч/кг), не подвержен эффекту памяти. Напряжение 1.25 В … 1.1 В, число циклов заряда 300-800. Ni-MH старого типа за год хранения полностью саморазряжаются. Хранить их рекомендуется при небольшой температуре, от 0 до 20 градусов Цельсия. Аккумуляторы нового типа LSD Ni-MH (Low Self-Discharge), как показывает их название, имеют малый саморазряд и меньше греются при зарядке.

Недостатки: Ni-MH батарей является 10% разряд в течение первых суток, и значительное выделение тепла при зарядке.

Li-ion аккумуляторы имеют напряжение 3.7 В … 2.5 В, но в действительности с ним немного сложнее, все зависит от режима использования батареи. Число циклов заряда примерно 600, но это при условии, что от батареи забирают не более 20% емкости. Литий-ионные батареи очень не любят глубокого разряда. От этого они быстро выходят из строя. Внутреннее сопротивление Li-ion очень мало, 5 … 15 миллиОм. Саморазряд около 1,6% в месяц при полном заряде и отсутствии нагрузки.

Недостатки: высокая стоимость, ограниченный срок хранения, не зависящий от использования. Опасность взрыва и пожара при неправильном обращении.
