Как снять и разобрать дверную ручку межкомнатной двери

Как снять разные виды ручек?

Чтобы определить способ, как снять дверную ручку, необходимо выяснить, к какому виду относится конкретная модель. У каждого вида  собственные принципы установки и демонтажа.

Стационарные модели

Обычно сделаны в виде шара (кноба), скобы. Модели крепятся к дверному полотну стяжками, саморезами, а защелка или замок с ручкой не связаны. Стационарные модели служат рукояткой, которой осуществляется открывание двери.

Демонтаж скобы/кноба необходим в случае порчи внешнего вида рукоятки, ослабления крепления нажимного рычага к декоративной планке или розетке.

Круглая с розеткой

Круглый кноб, в отличие от поворотной модели с защелкой, выполнен из цельного материала, является полнотелым. Типичный способ крепления таких моделей – на одну центральную стяжку при помощи резьбового накручивания. Снять круглую ручку просто: удерживая рукой кноб с одной стороны дверного полотна, скручивают кноб с другой.

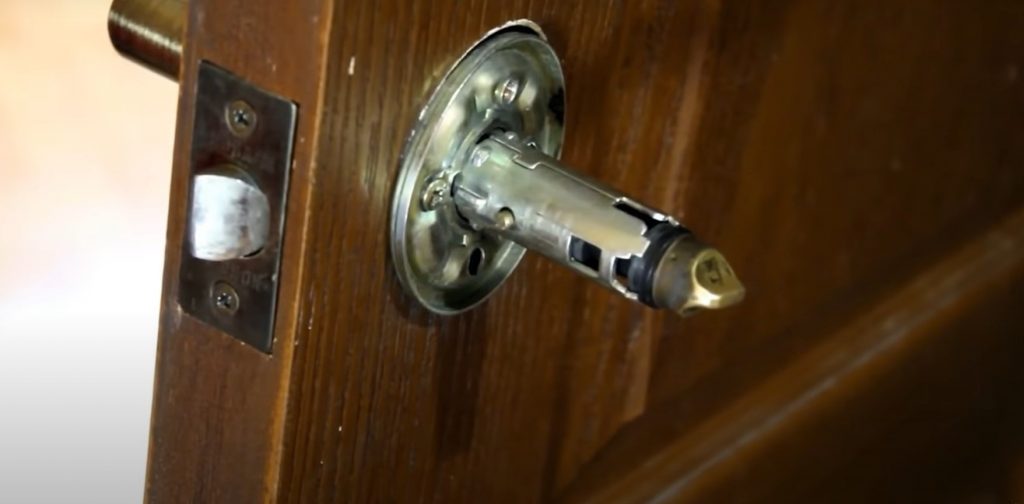

Стационарная круглая модель на розетке

Кноб крепится к центральному осевому элементу не при помощи резьбы, а боковым винтиком. В подобных моделях сбоку кноба у основания располагается отверстие, где просматриваться шляпка винтика. Вместо винтика еще встречается защелка, ее нажимают, снимая круглую дверную ручку со стержня.

Односторонний кноб крепится на розетке. Если в розетке нет видимых креплений, значит, она закрыта декоративной накладкой. Для снятия вначале пробуют ее скрутить против часовой стрелки. Обычно накладка откручивается за 2-3 витка. Если накладка не снимается указанным способом, значит, она надета на крепежную планку методом защелкивания. Пластину аккуратно поддевают отверткой и снимают, открывая доступ к крепежным саморезам.

Скоба

Модели-скобы устанавливают на тяжелые входные двери. Скоба чаще бывает на планке, встречаются и модели на стяжках. К последним относятся популярные ручки для пластиковых дверей, часто встречающиеся в офисных помещениях. Крепежные винты в моделях на планке часто не скрыты декоративной накладкой, поэтому разобраться, как их снять, не составит труда.

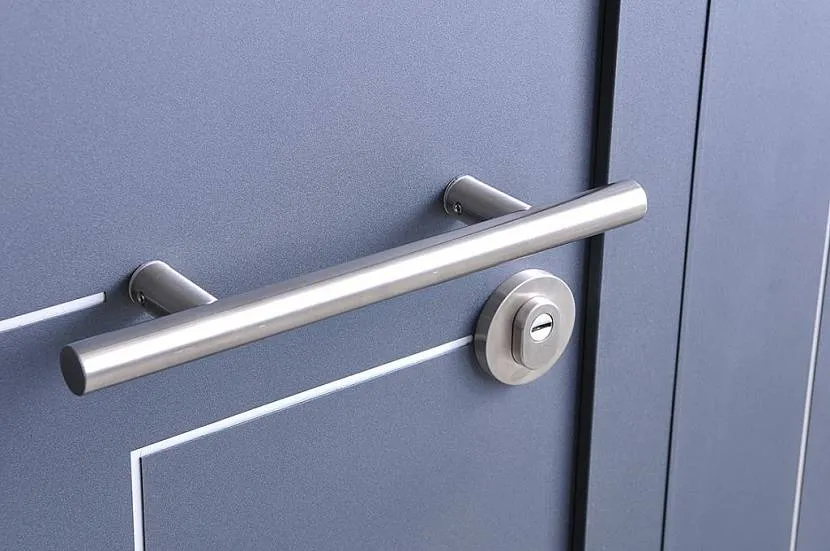

Ручка скоба

С офисной ручкой скобой неопытному мастеру разбираться сложнее, поскольку не получится сходу разгадать способ крепления. Она удерживается прижимной гайкой, расположенной на основании. Чтобы ее открутить, потребуется сначала найти отверстие под стержень. Удобно использовать тонкий шестигранный ключ, маленькую отвертку. Стержень вставляется в отверстие, гайка откручивается, скоба снимается.

Нажимная модель

Фалевая ручка Г-образной формы становится популярной моделью, которую устанавливают на межкомнатные двери. Для работ по демонтажу дверной ручки подобного типа понадобятся тонкая крестовая и плоская отвертки.

Фалевая ручка

У нажимных ручек встречается устройство двух типов: на планке и розетке. У каждого типа собственные особенности крепления:

• Модели на розетке выпускаются двух видов: с декоративной накладкой и без нее. Ручки без накладки снабжены открытыми креплениями, поэтому к выкручиванию приступают сразу. В моделях с накладкой рычаг с крепежной планкой дополнительно удерживается на поворотном квадрате боковыми винтиками, отверстия под них расположены сбоку на основании скобы. После скручивания декоративной накладки открываются крепежные винты.
• Модели на планке снимаются по такому же принципу. При открытом креплении винты выкручивают сразу. Декоративная накладка удерживается защелкиванием, поэтому ее снимают, поддев отверткой.

Поворотная

Пустотелые кнобы, продающиеся в комплекте с защелкой, крепятся на розетке большого диаметра с декоративной планкой. Несмотря на сложность конструкции, разборка подобных моделей выполняется просто.

Чтобы разобрать дверную ручку со встроенной защелкой, необходимо выполнить следующие действия:

• Снять кноб;
• Снять накладку;
• Выкрутить винты стяжки.

Чтобы снять кноб, найдите на основании сбоку отверстие, через которое отжимается фиксатор. Для придавливания используйте тонкий металлический предмет (спицу, гвоздь). Нажав на фиксирующий штырь, потяните кноб на себя.

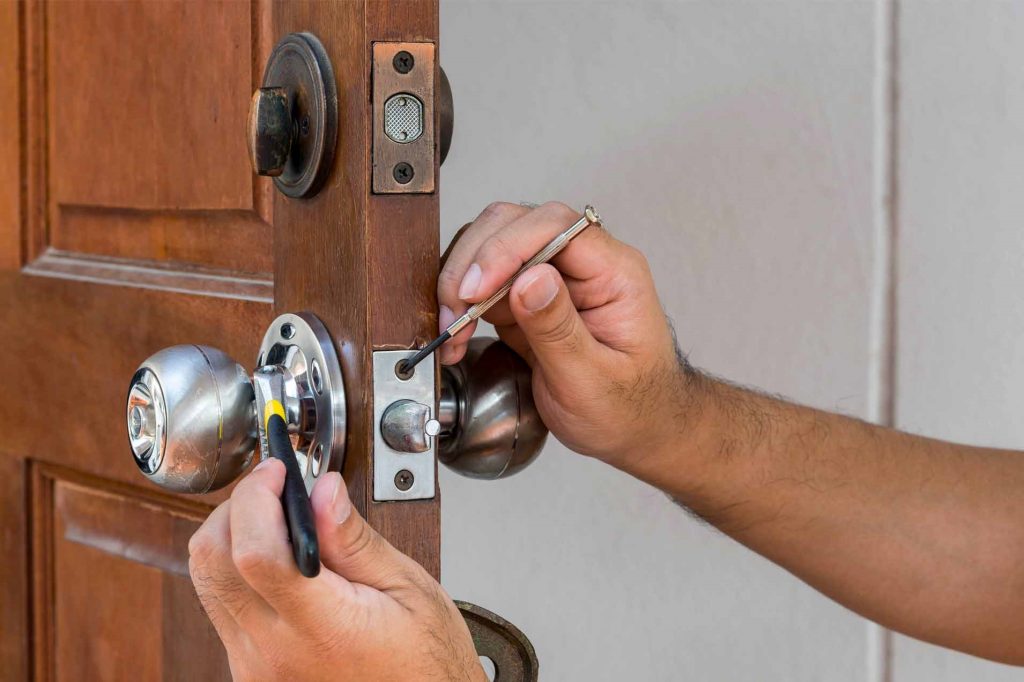

Отжимание фиксирующего элемента на кнобсете

Декоративная планка крепится на резьбе или защелкивающихся зажимах. В ней предусмотрено отверстие для возможности поддеть. Сняв планку, останется выкрутить винты на стяжках.

Видео, как разобрать круглую ручку на розетке:

https://youtube.com/watch?v=eJfMP0fO-A0

Снять любую ручку с двери самому не сложно, если правильно определить способ ее крепления.

Последующий разбор и сбор механизма

Как только ручка и замок полностью демонтированы, можно приступать к выявлению неисправности. Это делается следующими способами:

• при визуальном осмотре и выявлении поврежденных деталей и элементов;
• в процессе сборки конструкции вне дверного полотна.

Таким образом, можно выявить практически любую неисправность, начиная от деформации или поломки штифта, до проблем с соединительной защелкой, которая находится под постоянным давлением пружины.

Схема устройства межкомнатного дверного замка с ручкой

Стоит отметить, что при самостоятельном не выявлении неисправности, можно аккуратно собрать механизм согласно инструкции, как все указано и попробовать на работоспособность механизм. Вполне возможно, что при постоянной работе что-то заклинило, и из-за этого проявилась неисправность.

Пошаговая инструкция замены цилиндрического замка

Если же причина кроется поломке какой-либо детали, то ее необходимо заменить либо полностью произвести замену старого механизма на новый элемент открывания двери. Также нельзя забывать о том, что ручка должна плотно прилегать к дверному полотну, чтобы обе ее составные части равномерно накрывали штифт. Выявив неисправность и устранив ее, ручку необходимо собрать и монтировать на прежнее место с помощью отвертки или шуруповерта, в зависимости от того, какой инструмент вы используете для работы.

Несколько полезных рекомендаций от специалистов

Если заклинило язычок, то первым шагом по ремонту ручки железной двери станет открытие. Нужно подобрать подходящий тонкий и прочный предмет. Лучше всего подойдет отвертка. С ее помощью необходимо нажать на язычок и задвинуть его в замок. Если так сделать не получается, то нужно открутить ручку с одной стороны.

Простые советы часто избавляют от неприятностей, не стоит их игнорировать:

Поскольку в механизме присутствует много мелких деталей, выполнять все ремонтные работы нужно аккуратно. Следует застелить пол под дверью светлой бумагой или пленкой.
При покупке дверной ручки необходимо учитывать ее качество, надежность, а также дизайн. Фурнитура должна подходить не только к отделке створки, но и к остальным элементам.
Нельзя забывать о том, что такие изделия выпускают левосторонние и правосторонние. Это нужно учитывать при покупке, иначе придется делать обмен. Исправить этот момент или переделать по ходу монтажа ручку на другую сторону нельзя.
Если устройство не только не очень хорошо функционирует, но и начало терять свой внешний вид, то лучше купить новую фурнитуру

Потертости, царапины, потеря блеска или пятна портят настроение дома, негативным образом сказываются на имидже компании, если ручки монтированы в офисе.
При покупке новой фурнитуры нужно обращать внимание не только на ее форму и размер, но и на крепежные элементы. Иногда у похожих моделей болты отличаются по длине

Подходящее крепление нужно покупать сразу же или придется использовать старое.

В случае проведения ремонтных работ нельзя прилагать значительные усилия. Схема ремонта дверной ручки металлической двери зависит о того, какая именно поломка произошла. Если к изделию сохранилась инструкция, следует ее изучить. Также полезно посмотреть обучающее видео до того, как самому выполнять ремонт. Приступать к нему нужно только при открытой створке, чтобы дверь не заклинило, а помещение не оказалось запертым.

Если же своими силами починить фурнитуру нельзя, то стоит вызывать мастера по ремонту. Он выполнит работы, в зависимости от сложности, за 20-60 минут. При обращении в профильную компанию следует подробно описать неисправность и саму ручку, хорошо, если на нее есть инструкция, чтобы назвать марку и модель. Такие службы сейчас есть в каждом городе, они работают без выходных.

Пользоваться дверью, в которой сломана ручка очень сложно, чаще вообще невозможно. Поэтому нужно постараться ее побыстрее починить, при необходимости произвести замену ручки металлической двери. Большинство дефектов легко устранить своими силами, но в некоторых случаях требуется вызов специалиста, особенно, если ручку заклинило вместе с замком.

Классификация дверных ручек

Существует несколько критериев разделения ручек, в основе которых лежат не только конструктивные особенности приспособления, но и принцип работы. Итак, первая группа – это отличия по способу установки. Здесь две позиции:

• врезные модели;
• накладные.

Понятно, что первая врезается в дверное полотно, для чего в последнем надо сделать отверстие. Вторая просто крепится к двери с помощью саморезов или винтов.

Вторая группа – это назначение дверного аксессуара. Здесь также две позиции: входные и межкомнатные. То есть первые устанавливаются на входных дверях, вторые на межкомнатных.

Третья группа определяет также две позиции, которые друг от друга отличаются своей функциональностью или точнее принципом работы. Здесь также две подгруппы: поворотные и стационарные. У первых есть своё дополнительное разделение, своеобразная подгруппа, в которой опять-таки две позиции:

• ручки нажимного типа;
• поворотного.

Нажимная и поворотная ручкаИсточник interyerum.ru

Понятно, что когда ставится вопрос, как разобрать дверную ручку межкомнатной двери или входной, необходимо принимать во внимание конструктивные особенности устройства. А они соответствуют типу предлагаемых изделий, классификация которых обозначена выше.. Поэтому, чтобы было понятно, о каких конструктивных особенностях идёт речь, перечислим их, ссылаясь на некоторые модели дверных ручек.

Поэтому, чтобы было понятно, о каких конструктивных особенностях идёт речь, перечислим их, ссылаясь на некоторые модели дверных ручек.

Конструктивные особенности дверных ручек

Начнём со стационарных. Их производят без каких-либо дополнительных элементов. То есть, в их конструкции нет ни защёлок, ни замков. Это самый простой вариант. Их просто прикладывают к дверному полотну и крепят через монтажные отверстия саморезами.

У таких ручек всего два назначения: перемещение двери и декоративное её наполнение. Поэтому производители сегодня предлагают огромный их ассортимент в плане размеров, формы, цвета. Они могут быть одно- или двухсторонними. Последние соединяются между собой так называемым осевым элементом. Что касается двери, на которой они устанавливаются, то это межкомнатные или балконные. На входные стационарные ручки монтируют редко.

Дверная ручка стационарного типаИсточник v-dver.ru

Теперь о нажимных моделях. Чисто конструктивно это два Г-образных рычага. Они соединяются между собой стальным стержнем, проходящим насквозь через дверное полотно. В конструкции изделия присутствует язычок, который запирает дверь, входя в отверстие в дверной коробке, расположенной напротив торца полотна. Такие ручки используют и на входных дверях, и на межкомнатных. Нажимные модели обладают большим количеством преимуществ, где хотелось бы выделить большой эксплуатационный ресурс и высокую надёжность.

Следующий тип – поворотный. Чаще производители изготавливают такие ручки или в виде шара, или в виде кнопки. Диаметр устройства – 50-60 мм. В центре располагается замочная скважина. Она может располагаться на каждой ручке или только на одной, то есть с определённой стороны. Название модель получила лишь потому, что дверь можно открыть, только повернув ручку вокруг своей оси. Часто производители комплектуют этот поворотный аксессуар блокиратором. Такие модели обычно устанавливают в туалетах и ванных комнатах. Добавим для информации, что такие ручки называют «кнобами».

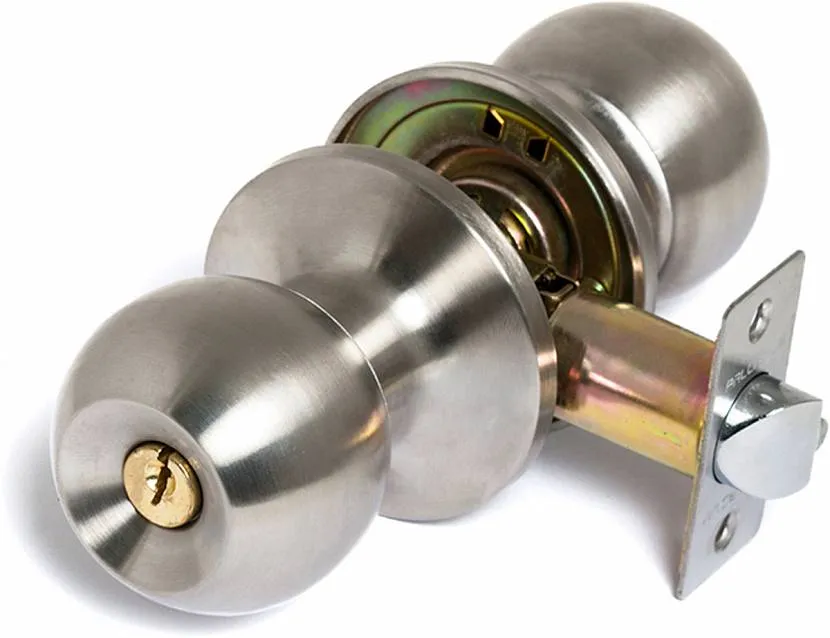

Поворотная ручка для двери с замкомИсточник cdn1.ozone.ru

К сожалению, надо отметить, что у поворотных ручек невысокая прочность и эксплуатационный ресурс. Причина – большое количество вращающихся деталей, которые быстро изнашиваются.

Хотелось бы отдельно перечислить составные элементы поворотных и нажимных устройств, чтобы в дальнейшем было проще понять, как разобрать ручку межкомнатной двери. В состав ручки входят:

• защёлка;
• розетка, она же планка;
• квадратного сечения штифт;
• флянец декоративный, который закрывает собой места крепления;
• пружина, с помощью которой рукоятка возвращается в исходное положение;
• ограничитель, который ограничивает ход ручки при её нажиме;
• кольцо стопорное;
• крепёжные изделия.

Комплектуются устройства дополнительно ключом, с помощью которого отжимают и снимают механизм, а также ключами, используемыми для снятия и установки ручки в межкомнатную дверь.

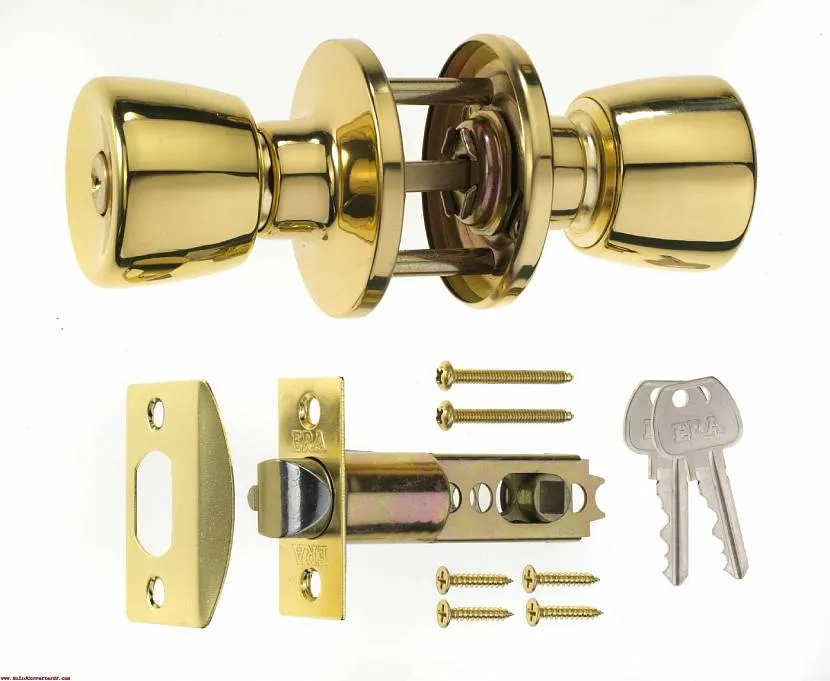

Элементы поворотной ручкиИсточник www.doorstore.co.uk

Виды замков в металлических дверях

В принципе, от того, какой вид замка Вы выберете, и будет зависеть Ваша безопасность. Она определяется понятием «секретность». Секретность замка — это количество возможных комбинаций конструкции, каждая из которых подходит лишь к «своему» ключу или коду. В связи с тем, насчитывается три варианта секретности замков:

• Низкий
• Средний
• Высокий

Однако, стоит заметить, что каждому виду замка предназначена своя мера «секретности». Например, если замок сувальдный, то секретность измерима количеством сувальд, а если замок цилиндровый — то она измеряется количеством кодовых штифтов, шариков или дисков.

Что же такое сувальдный или цилиндровый замок?

Как известно, обычный дверной замок не имеет единого вида и стандарта. Существует, в среднем, около четырех видов дверных замков.

1 . Сувальдный. Этот тип замка успешно ставят в современные жилые помещения, преимущественно, в городские квартиры, так как он является наиболее надежным вариантом.

Как же было сказано выше, чем больше на ключе сувальд (зубчиков) от такого замка, тем более высокой секретностью он обладает. Конструкция сувальдного замка представлена на картинке ниже. Как мы видим, сувальдный замок состоит из ригельной пластины, сувальд, стоек хвостовика, пружин и кодового паза.

Однако, в целях наибольшей надежности в металлические двери врезают еще и цилиндровые замки.

2 . Цилиндровый замок — надежный «спутник» сувальдного «товарища» по охране жилища. Он состоит из стального корпуса, толщиной не менее 1.5 мм, а его рабочая часть и засовы имеют форму стальных штырей в виде цилиндров. Ключи такого замка имеют большое количество выступов и углублений, что говорит о его надежности. Кстати, дубликат такого ключа невозможно сделать без наличия оригинала, поэтому, если Вы потеряли ключ, скорее всего, придется покупать новый замок.

Это основные виды дверных замков. Существуют также различные виды накладных замков, а также кодовые (их ставят на подъездные двери) и биометрические (созданные по индивидуальным параметрам хозяина жилища). Стоят такие замки, конечно, недешево, но о степени защиты не может идти и речи.

Снимаем круглую ручку

Круглые ручки могут иметь разную конструкцию и снимаются они разными способами. Один из самых простых вариантов отображен на изображении. Объяснений, собственно, не требуется — выкручиваем два стягивающих винта, после чего ручки со всем механизмом можно будет снять. А выкрутив шурупы с торцевой стороны двери, можно будет снять и защелку.

Однако порой не все так очевидно — есть круглые ручки с кнопкой и декоративными элементами, скрывающими крепежные винты. Для получения к ним доступа, нужно снять наружную часть ручки, фиксируемой специальной кнопкой, а затем декоративную накладку.

Как снять круглую ручку с кнопкой

Кнопки, фиксирующие наружную часть ручек, также могут конструктивно отличаться — порой их видно явно, в других случаях видно лишь отверстие. Наша задача — найти кнопку-фиксатор и нажать ее. Поехали!

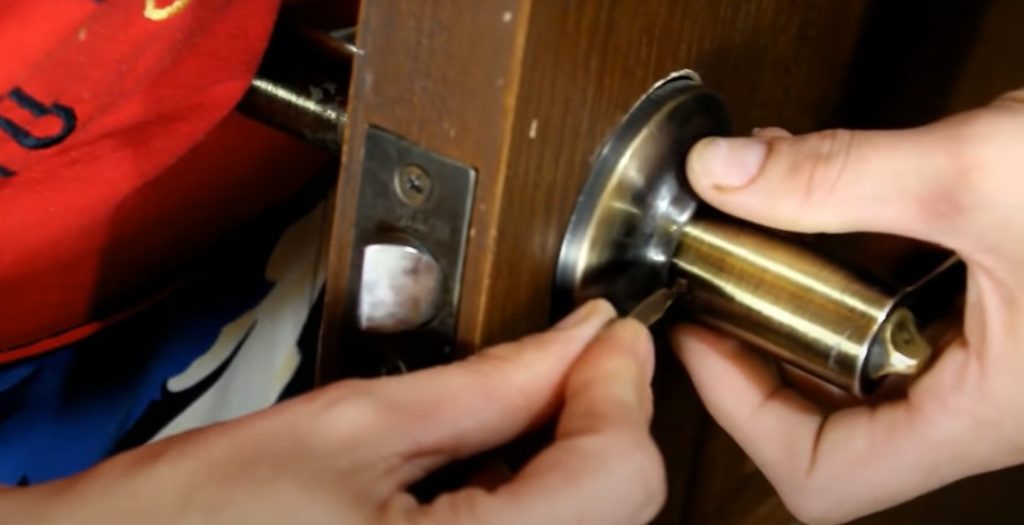

На ручке ВНУТРЕННЕЙ СТОРОНЫ дверей находим кнопку или отверстие, под которым она скрывается. Если под отверстием кнопки не видно, то следует покрутить ручку в разные стороны, добившись совмещения отверстия с кнопкой.

Получив доступ, нажимаем кнопку подручным предметом — гвоздем, тонкой отверткой и т.п. Утопив кнопку, снимаем внешнюю часть ручки, прокручивая ее немного из стороны в сторону и двигая в сторону от двери (притягивая к себе).

Примечание. Порой для утапливания кнопки требуется приложить усилие, особенно если ручка окислена или забита спрессовавшейся пылью. Прилагая усилие, будьте осторожны — жало отвертки может легко соскочить с кнопки и оцарапать ручку. Дальнейший путь отвертки проследить несложно — она воткнется в ладонь или палец другой руки, придерживающей ручку.

Наружную часть ручки сняли (на фото заметно ее небольшое окисление), идем к следующему шагу.

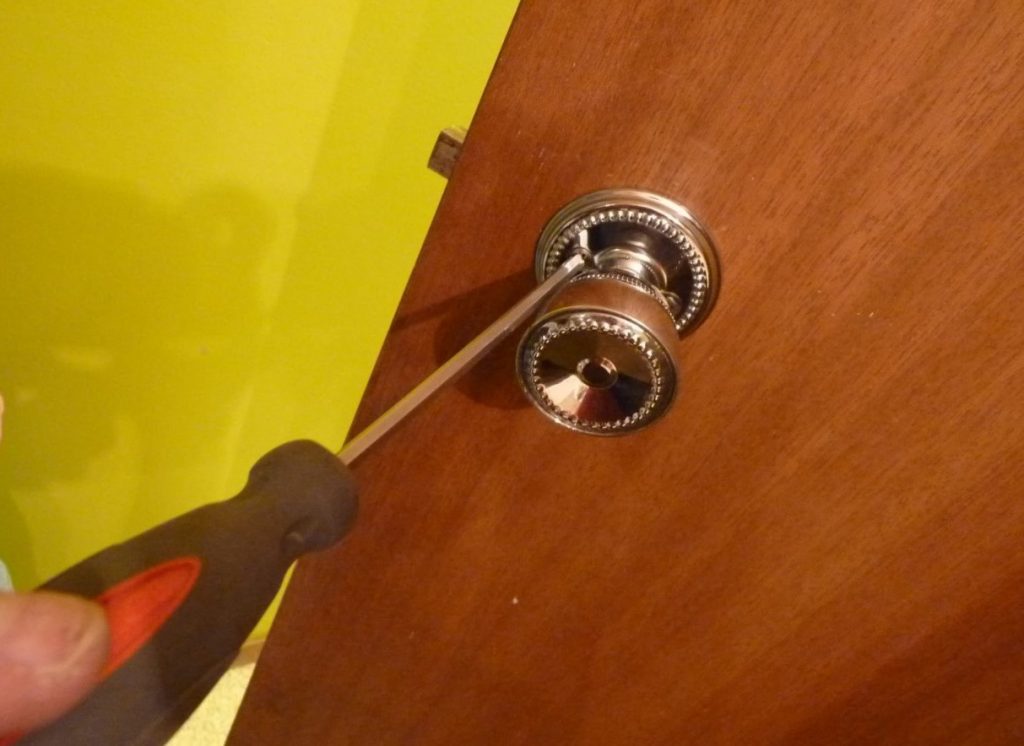

Теперь нужно снять декоративный элемент в виде накладки, скрывающей крепежные винты круглой ручки. Для этого следует поддеть ее тонким металлическим предметом — стальной технической линейкой, отверткой с широким, но тонким жалом или подобным предметом. Поддевание следует производить очень аккуратно, стараясь не оцарапать или повредить покрытие полотна двери. Целесообразно подложить под поддевающий предмет металлическую тонкую пластинку — лезвие, например, а уже затем снимать декоративную накладку. Закрепить пластинку на дверном полотне можно изолентой или скотчем.

Примечание. В некоторых типах накладок есть особые места для съема в виде выемок, в которые просовывается жало отвертки. Если выемки полукруглой формы, то поддевать накладку желательно предметом круглой формы — в крайнем случае крестовой отверткой. Обычно съемные места находятся находятся в нижней части декоративной накладки, а не сбоку.

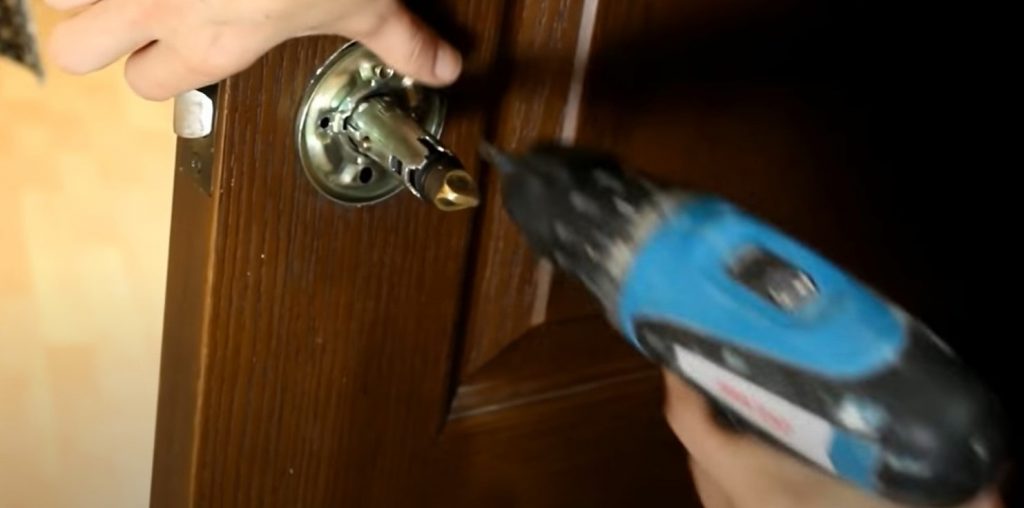

Сняв декоративную накладку, останется лишь выкрутить винты, стягивающие половники замка. Ручка снята.

В качестве дополнительной информации отметим, что вышеприведенным способом снимается подавляющее большинство кнобсетов как с круглой формой ручек, так и со скобовидной. Формы кнопок на изображениях наиболее распространены, но выглядеть они могут и по-другому.

Еще один вариант кнопки.

И такая форма бывает.

И такая тоже — в виде скобы.

Вот и все! Надеемся, наша инструкция пригодилась вам, и после снятия ручки ваши двери и руки остались целыми

Демонтаж различной дверной фурнитуры имеет свои особенности. Например, обычную, стационарную ручку можно снять без каких-либо трудностей. Однако многих интересует, как снять ручку защелку. Поскольку она имеет определенные особенности строения. В частности, с наружной стороны, для ее запирания и отпирания используется ключ, а с обратной части дверного полотна – поворотная ручка.

Перед тем, как снять ручку защелку, подготовьте определенные инструменты. Они имеются в каждом доме — это отвертка и специальный монтажный ключ, который продается в комплекте с ручкой. Хотя в некоторых случаях можно обойтись и без него. Все зависит от особенностей крепления.

Заедание и выпадение ручки

Из-за того, что ручкой пользуются постоянно, ее детали достаточно быстро изнашиваются. Ускоряет этот процесс попадание пыли грязи в механизм, отсутствие смазки. Потому нужно регулярно делать профилактику: достаточно несколько капель специального масла нанести на ригель, прокрутить рукоятку, чтобы вещество равномерно распределилось по всем элементам. Излишки аккуратно вытереть тканью или салфеткой.

Нередко бывает, что расшатываются крепежные элементы, из-за этого ручка плохо срабатывает. Эту проблему также устранить просто – достаточно немного подтянуть винты.

Более сложный дефект – это когда дверная ручка вовсе выпадает. К этому приводит сильная деформация стопорного кольца либо же оно существенно сместилось от требуемой позиции. Может случиться и такое, что кольцо просто лопнуло.

Починить этот элемент, точнее провести замену ручки входной металлической двери, несложно и собственными силами:

1. Сначала надо удалить декоративный элемент (розетку). В некоторых моделях он крепится при помощи небольших винтов, их требуется открутить. В других изделиях съем происходит за счет проворачивания ручки несколько раз.
2. Открутить все крепежные элементы, которые фиксируют фурнитуру.
3. Вынуть конструкцию, осмотреть стопорное кольцо. Если заметны какие-либо видимые дефекты, оно согнулось или треснуло, то следует его заменить. Ремонту эта деталь не подлежит.
4. Взять новое стопорное кольцо, зафиксировать его в нужном положении.
5. Установить рукоятку, закрутить крепежные элементы.

Остается только проверить, нормально ли теперь работает ручка.

Установка нового прибора

Когда разбор дверной ручки произведен и приобретено новое изделие, поверхность межкомнатной двери очищается от загрязнений. Если есть повреждения полотна, то они зачищаются, закрашиваются, проводится доработка отверстия. Если новый прибор имеет более широкий стержень, потребуется выборка дверного материала с помощью дрели. Алгоритм установки:

• Проводится примерка. С помощью строительного карандаша отмечается место монтажа;
• Проводится вставка внутреннего элемента и его фиксация саморезами;
• Снимается внешняя накладка, чтобы получить доступ к штифтам. Подпружинный элемент оттягивается, чтобы язычок зашел внутрь. Такая фиксация позволит правильно установить накладное устройство;
• Проводится выборка материала для установки новой накладки. Диаметр отверстия должен быть немного меньше самого элемента. Накладка прикрепляется саморезами в двух или четырех местах, в зависимости от типа ручки;
• Снимается блокиратор с язычка, проверяется работа закрывающего механизма. После этого винты затягиваются.

Дополнительно проводится смазка внутренних штифтов. В дальнейшем эта процедура должна проводится регулярно.

Причины демонтажа

В большинстве случаев ручка должна быть разобрана.

В первом случае обычно нет причин для его удаления. Просто подтяните винты, удерживающие его на месте, или замените их на более толстые (если древесина изношена).

К сожалению, как правило, экономичный вариант ручки недолговечен и не подлежит полному ремонту. Покрытия обычно очень нестойкие и быстро отслаиваются после использования. Поэтому их просто заменяют на новые.

Нередко домовладельцы решают заменить старые ручки на новые, которые соответствуют дизайну или выглядят более современно.

При покупке нового набора старайтесь выбрать тот, который изготовлен из качественного металла и имеет как можно меньше компонентов. Например, надежные модели, работающие под давлением, должны быть оснащены подшипниками. Подшипники могут служить десятилетиями. Кстати, качество очень легко определить. Чем тяжелее компонент, тем выше качество.

В чем особенность демонтажа ручки — кноб?

Для того, чтобы разбирать круглую ручку в дополнению к отвертке потребуется специальный ключ, который позволит отжать установленный в изделии пружинный механизм. Обычно такой ключ прилагается в комплекте с ручкой — кноб, но он может и не подойти по длине. Если это произошло в вашей ситуации, не нужно паниковать. Достаточно взять гвоздь или другой тонкий предмет и вскрыть им механизм.

Инструкция разбора ручки-кноб осуществляется следующим образом:

• Снимите с верхней части фурнитуры декоративную накладку.
• Посредством ключа или гвоздя сместите штифт на пружине. Для этого инструмент просуньте в специально предусмотренное отверстие в боковой части.
• В этот же момент необходимо потянуть ручку и снять ее вместе с колпачком.
• Затем подденьте защелку, расположенную на декоративном фланце и также демонтируйте его.
• Отвинтите крепеж на пластине ручки.
• После всех этих манипуляций разберите фурнитуру, снимите обе части и ось.

Для сборки кноб — ручки необходимо произвести все действия в обратном порядке. Сначала необходимо установить замок и зафиксировать его пластиной. Далее вставляется ось, прикрепляются элементы крепежа, а затем соединяются декоративные элементы. При сборке следует помнить, что априори продевается декоративный фланец, после чего надевается нажимная или поворотная часть ручки.

Пошаговая инструкция по демонтажу

Чтобы демонтировать дверную ручку, вовсе не обязательно обращаться за помощью к профессионалам. Для выполнения этой работы своими руками, достаточно ознакомиться со следующей пошаговой инструкцией:

1. Ручка с нажимным механизмом. Один из самых простых типов дверных ручек, которую можно демонтировать за несколько минут:

Откручивается накладка на замке со стороны торца дверного полотна.

Рис. 28. Снятие накладки

• Декоративная пластина, которая выходит из фиксирующих пазов, подцепляется отверткой.
• С обеих сторон откручивается конструкция рукоятки, удерживаемая на монтажных стальных пластинах.

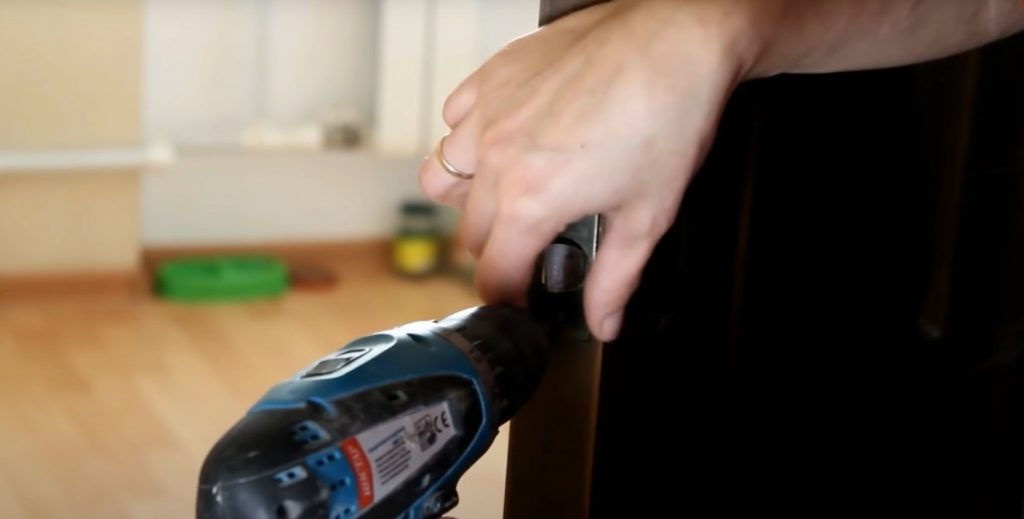

Рис. 29. Демонтаж рукоятки

• Рукоятка демонтируется, после чего из отверстия механизма извлекается прямоугольный штифт, передающий усилие от нажима на пружину ригеля.
• Ригель может быть зафиксирован на дополнительный винт с внутренней стороны, который также необходимо выкрутить.
• Когда ригель больше ничего не удерживает, используя стамеску или отвёртку в качестве рычага, механизм можно свободно извлечь из посадочного отверстия.

Рис. 30 демонтаж ригеля с замком

1. Стандартная поворотная ручка – процесс демонтажа, в целом повторяет алгоритм снятия предыдущей конструкции с небольшими отличиями:

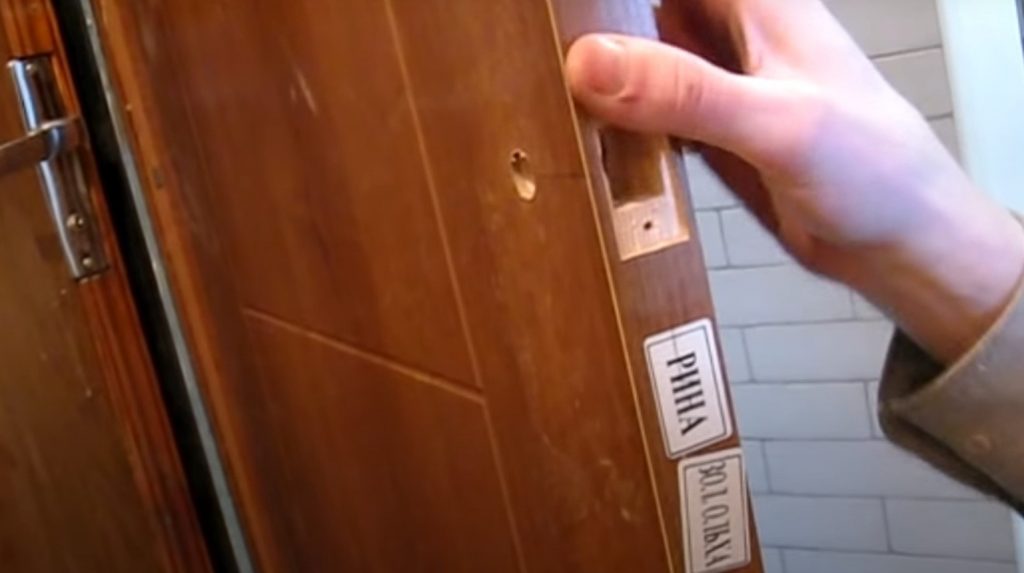

Рис. 31. Полотно без ручки

• Для снятия декоративной накладки может потребоваться шестигранник, так как такие ручки часто снабжаются миниатюрным винтом в нижней части.
• С обеих сторон конструкция двух ручек взаимосвязана. Перед демонтажом элемента с одной стороны полотна, необходимо зафиксировать рукой ответную часть на тыльной плоскости изделия.

Рис. 32. Извлечение штифта

Когда рукоятки демонтированы, ригель извлекается по тому же принципу, как и для нажимной ручки.

1. Круглая ручка (кноб) – данные детали с рукояткой в виде шарообразного или конусного набалдашника снимаются по единой схеме:

Как правило, круглый маскирующий колпачок фиксируется через две отформованные на металле защёлки, которые надо поддеть отвёрткой, чтобы снять элемент.

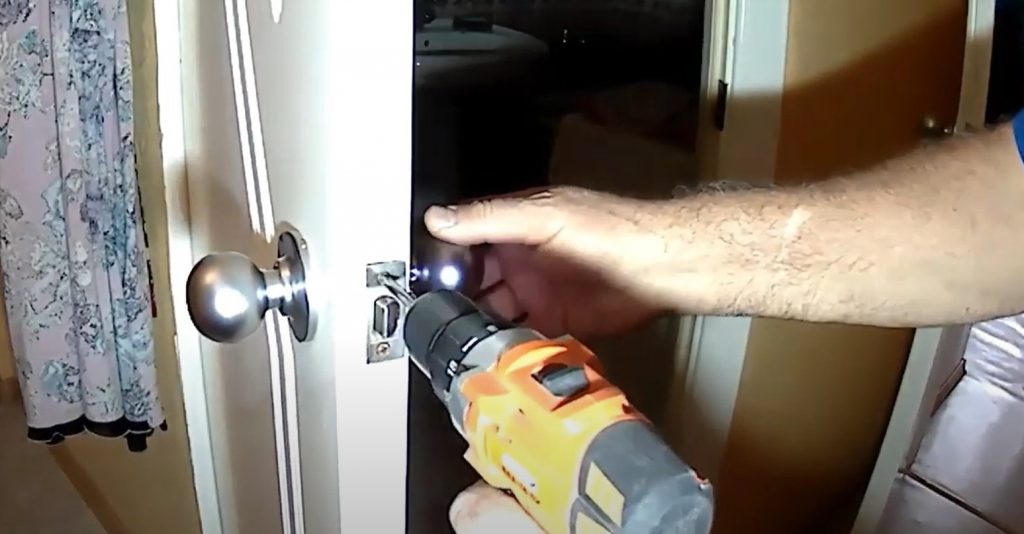

Рис. 33. Демонтаж кноба

• Под накладкой располагаются винты, фиксирующие рукоятку, от 2 до 3 штук, каждый из которых нужно полностью выкрутить.
• Данные винты откручиваются только с одной стороны, после чего обе ручки свободно демонтируются с ригеля.

Рис. 34. Извлечение ригеля кноба

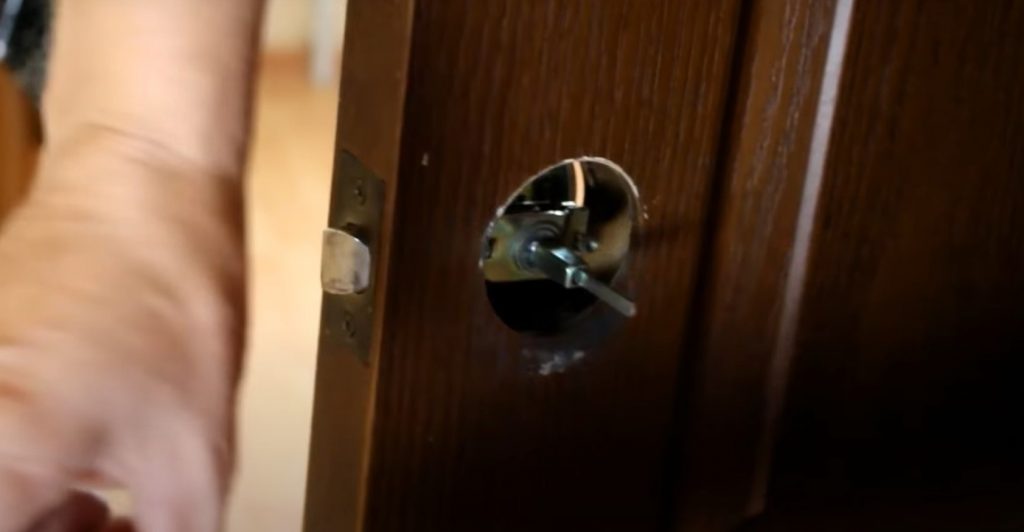

• Из отверстия поворотного механизма извлекается стальной штифт.
• С торцевой части полотна выкручиваются саморезы, фиксирующие накладку.

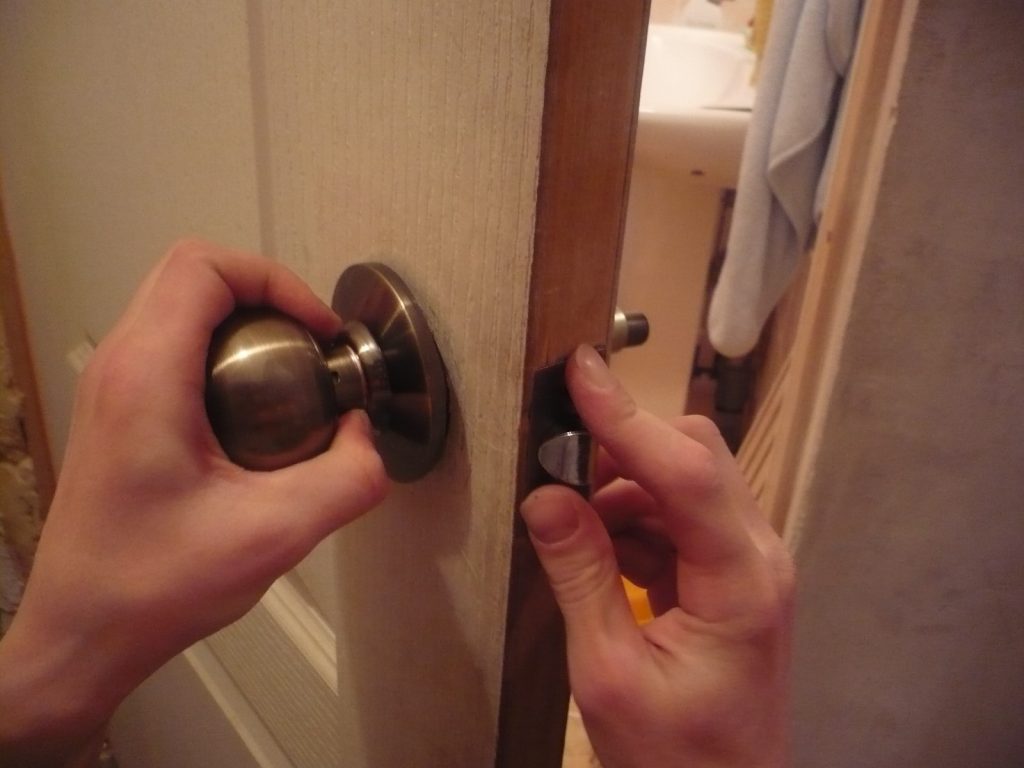

• Ригель необходимо поддеть отвёрткой и потянуть наружу – если он не поддаётся, воспользоваться принципом рычага.

Рис. 35. Снятие захвата для руки кноба

1. Демонтаж кноба с розеткой – отличие данного механизма от стандартной круглой ручки заключается в наличии замочной скважины для ключа, и алгоритм демонтажа немного меняется:

После снятия накладки и выкручивания винтов, с помощью ключа, вставленного в скважину, следует демонтировать саму конструкцию замка вместе с личинкой. При необходимости, следует приложить незначительное усилие, а, если конструкция не поддаётся – добавить проникающей жидкой смазки для снижения трения.

Рис. 36. Снятие кнопки кноба

Когда личинка извлечена, ригель и ручки снимаются по тому же принципу, как и со стандартным кнобом.

1. Стационарная ручка. При демонтаже детали, которая никак не связана с запирающим механизмом, достаточно одной отвёртки, чтобы открутить все саморезы, удерживающие её в полотне двери.

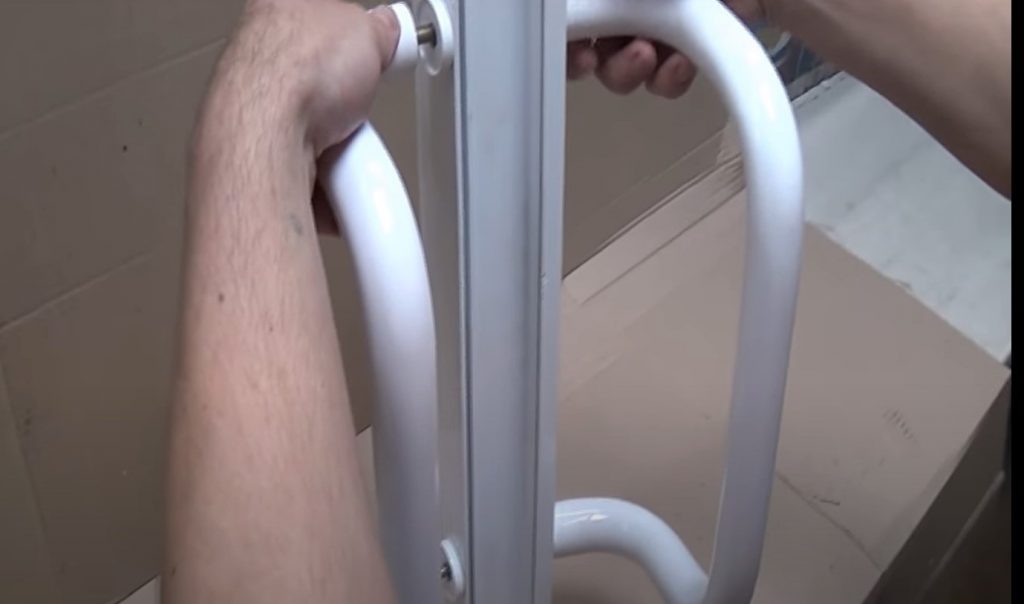

Рис. 37. Демонтаж стационарной скобы

Рис. 38. Демонтаж стационарного кноба

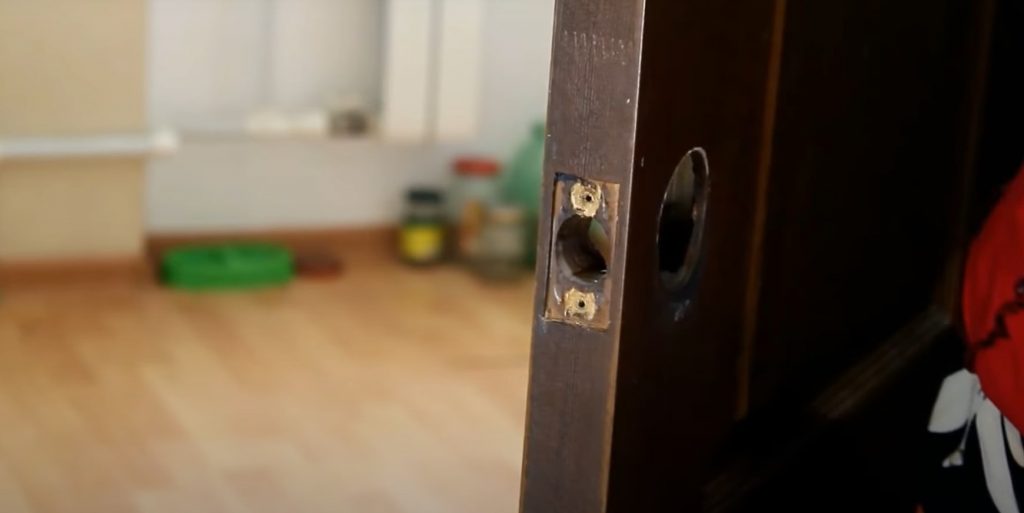

Рис. 39. Полотна без ручек с выборками

Если рассмотреть конструкцию большинства ручек для межкомнатных дверей, можно заметить, что каждая из них имеет схожее строение. Демонтаж производится по стандартной схеме. Если же какой-либо элемент конструкции не поддаётся при выполнении всех описанных выше шагов, скорее всего, мастер не заметил все удерживающие скрытые винты или саморезы. Необходимо повторно исследовать конструкцию, а, при обнаружении соответствующего крепежа, выкрутить его отвёрткой или внутренним шестигранником.

Как разобрать и снять?

Демонтировать дверную ручку довольно просто при наличии вышеупомянутых инструментов, а также небольших знаний теоретического плана по строению данного механизма.

Чтобы сделать это, необходимо выполнить следующие действия.

• Подпереть и хорошо зафиксировать дверь таким образом, чтобы она находилась в неподвижном положении.
• Теперь необходимо поддеть фланец декоративного типа и чуть-чуть его оттащить. Под ним располагаются крепежи, которые следует открутить.
• На упомянутом фланце нажимной части есть специальный штифт, который является стопорным и подпружиненным. Его следует вдавить с использованием отвертки. В поворотных вариантах он обычно располагается в корпусе. Чтобы туда добраться, следует вставить ключ либо шило. Если прощупать его не удалось, то следует вращать фланец до того момента, пока не будет соприкосновения со штифтом.

• Теперь следует нажать на штифт и в тот же момент оттянуть конструкцию ручки.
• Теперь выкручиваем болты крепежа.
• Отделяем внутреннюю часть элемента от наружной, вытаскиваем ручку и фланец декоративного типа.
• Если существует необходимость снятия защелки для замены либо ремонта, то следует открутить винты, которые осуществляют ее фиксацию сбоку блока двери, после чего снять планку, а потом и сам механизм.

При монтаже фурнитуры на иную позицию, лучше не разбирать ее на запчасти. Она легко крепится к дверной конструкции, но в обратном порядке.

Теперь расскажем непосредственно о разборке каждой категории ручек.

Начнем со стационарной, которая не имеет нажимного гарнитура, а также не оснащена замком врезного типа. Для того чтобы открутить такую ручку, потребуется крестообразная либо плоская отвертка. В качестве альтернативы можно использовать шуруповерт. Демонтаж нужно начать с ослабления винтов, которые закрепляют механизм.

Следует отметить, что крепление может быть одно- или двусторонним, соответственно, конструкция может разбираться по-разному, а значит, об этом необходимо позаботиться заранее

Когда все болты будут откручены, необходимо с использованием отвертки с плоским наконечником осторожно убрать ручку с полотна двери. На место старой ручки ставится другой механизм либо же та же конструкция, но уже с новыми запчастями

• Если вести речь о разборке круглой ручки с розеткой, то требуется уточнить, что под словом «розетка» обычно понимают механизм, позволяющий осуществить запирание замка с использованием небольшого ключика с одной стороны, который на другой стороне не используется. На второй стороне присутствует специальный барашек. В этой ситуации разборка механизма будет осуществляться по следующему алгоритму:
  1. сначала ослабляются винты, которые держат накладки, выполняющие декоративную функцию, с двух сторон;
  2. откручиваются винты, соединяющие механизм с двух сторон;
  3. вытаскивается конструкция ручки и убирается оставшаяся ее часть;
  4. вытягивается замочный механизм.

• Теперь поговорим о разборке круглой ручки-кноба. Чтобы демонтировать данный элемент с полотна двери обычно выполняются следующие действия.
  1. Выкручиваются болты крепежа на одной стороне двери.
  2. Механизм демонтируется через специальные отверстия.
  3. Осуществляется разборка дополнительной планки ответного типа. Для демонтажа этого элемента следует просто потянуть его в свою сторону.

Нажимные варианты. Обычно вместо поворотных решений используются именно они. Связано это с тем, что они долговечны и очень просты в пользовании и ремонте

Разборка выполняется следующим образом:сначала откручиваются винты, удерживающие декоративное полотно накладного типа, выполняющего функцию прихвата;
после этого осторожного снимаются накладные полотна, расположенные с обеих сторон;
выкручиваются болты крепежа и вытягиваются конструкционные элементы круглой формы, расположенные с обеих сторон дверного полотна;
остается лишь открыть ответную планку и сам замок, после чего вытащить их из фурнитурных пазов.

Разновидности дверных ручек

Чтобы правильно снять и разобрать дверную ручку, важно понимать, к какому именно типу она относится

На межкомнатные створки сегодня ставят следующие рукоятки:

• с защелкой;
• с замковой системой;
• нажимные;
• без болтов.

Представленные виды отличаются между собой по конструкции, механизму работы. Надо понимать, как функционирует и выглядит та или другая фурнитура, как крепится к створке.

Модель с защелкой

Такие дверные изделия удобны в использовании и функциональны. Данный вид фурнитуры объединяет в себе рукоятку и защелку. Дает возможность надежно удерживать дверное полотно закрытым. Предлагается в разной форме. Популярны круглые ручки и вытянутые. Первые еще называют кноб или ноб. Круглые ручки эстетичны, открываются поворотом. По типу защелки рукоятки классифицируются на фалевые, с магнитами, роликовые. В фалевых изделиях запирающий элемент имеет форму язычка с косым разрезом с одной из сторон. Он прижимается пружиной. Для защелкивания требуется просто закрыть створку двери. Для открытия полотна давят на рукоятку. Фурнитура магнитного типа оснащается несколькими или одним постоянным магнитом и планкой, выполненной из металла. Полотно двери удерживается магнитом. Роликовые ручки имеют в своем составе ролик. Он подпружинен и надежно удерживает дверное полотно при затворении. Если створку толкнуть с усилием, она отворится.

Модель с замком

Рукоятки с замковым устройством в составе функционируют с применением ключа. Они обеспечивают надежную фиксацию дверного полотна и предупреждают проникновение в комнату нежелательных лиц. По форме фурнитура бывает разной. Особенно популярна круглая ручка с замком. Она удобна и выглядит аккуратно.

Нажимное устройство

Нажимные модели характеризуются высокой степенью надежности. В составе нажимной ручки личинка, стопорные пружины для крепежа штыря, квадратный штырь, нажимные рычаги, болт для блокировки, шайба для удержания штыря и винты для затягивания рычагов.

Принцип функционирования ручки простой. При нажимании на нее с одной стороны язычок замкового механизма прячется внутрь. Тогда створка отворяется. Когда ручка возвращается в исходную позицию, язычок попадает в паз и дверная конструкция переходит в закрытую позицию. Особенностью фурнитуры является наличие болта для блокировки. Он стальной зацепкой фиксирует штырь. Если нажать на кнопку блокировки или повернуть вентильный рычажок, тогда открыть замок с обратной стороны двери без ключа не выйдет.

Рукоятка без болтов

Стандартные ручки фиксируются на дверном полотне с помощью болтов. Но есть и такая их разновидность, которая не нуждается в подобных крепежах. Подобные изделия характеризуются простотой конструкции и стоят дешевле остальных типов.
