Что такое аккумулятор (акб)

Важный параметр

О такой важной характеристике просто грех не упомянуть! Самим термином определяется следующее — то количество энергии, которое элемент отдает при определенном напряжении и в течение заданного промежутка времени (обычно час). А в чем измеряется эта характеристика? Точнее, какие единицы для этого используются? Емкость измеряется в ампер-часах или сокращено — А·ч

Именно по этой характеристике опытные водители делают свой выбор. В этом их полностью поддерживают многие производители. На многих изделиях можно заметить такие надписи — 55, 60, 75 Ah. То есть батарея номиналом 60Ah означает, что на протяжении одного часа она способна выдавать нагрузку силой 60 ампер. А если речь идет о 30 амперах? Тогда и время будет увеличено до двух часов. По аналогии цепочку можно продолжить:

А в чем измеряется эта характеристика? Точнее, какие единицы для этого используются? Емкость измеряется в ампер-часах или сокращено — А·ч. Именно по этой характеристике опытные водители делают свой выбор. В этом их полностью поддерживают многие производители. На многих изделиях можно заметить такие надписи — 55, 60, 75 Ah. То есть батарея номиналом 60Ah означает, что на протяжении одного часа она способна выдавать нагрузку силой 60 ампер. А если речь идет о 30 амперах? Тогда и время будет увеличено до двух часов. По аналогии цепочку можно продолжить:

• 15 ампер — 4 часа;
• 7,5 ампер 8 часов;
• 3,75 ампер — 16 часов;
• Порядка 2 ампера — 32 часа и т. д.

Только это все следует понимать условно, ведь чем большая нагрузка ложится на АКБ, тем быстрее она будет разряжаться. Но как узнать оптимальный параметр батареи для своего автомобиля. Этот параметр всегда указывается в инструкции по эксплуатации к транспортному средству.

Технология изготовления

Lead-Acid (Wet). Жидкостные свинцово-кислотные АКБ чаще всего используются в качестве батарей для автомобилей. Положительные и отрицательные пластины погружены в жидкий электролитический состав. AGM. В отличие от ЖСК батарей, в аккумуляторах AGM раствор серной кислоты абсорбирован стекловолоконной тканью. Такие АКБ крайне виброустойчивы и могут работать в любом положении. Их рекомендуется выбирать для установки в мотоциклы, квадроциклы либо авто, участвующие в соревнованиях по джип-триалу. Также AGM аккумуляторы стоит выбрать для автомобилей с системой Star-Stop, мощными аудиосистемами. Из-за низкого внутреннего сопротивления АКБ даже при значительном разряде обеспечивает хороший стартерный ток. В сравнении с жидкостными свинцово-кислотными аккумуляторами, AGM батареи лучше переносят глубокие разряды, а поэтому имеют больший срок службы. Из недостатков, пожалуй, только сравнительно высокая цена. EFB (Enhanced Floded Battery). В аккумуляторах используется электролит в жидком агрегатном состоянии, но пластины с большим количеством очищенного свинца запечатываются в своеобразные конверты. Технология EFB позволяет замедлить темпы оседания оксидов, что делает автомобильный аккумулятор устойчивым к глубоким разрядам и продлевает его срок службы (при правильной эксплуатации может достигать 7-9 лет). Именно такой АКБ лучше выбрать для автомобиля с системой Star-Stop. Как ни странно, но EFB аккумуляторы стоят дешевле AGM батарей. Поэтому если вас не устраивают характеристики Lead-Acid аккумуляторов, то лучше выбрать именно Enhanced Floded Battery. GEL. Устройство гелевых аккумуляторов располагает выбрать их лишь в качестве источников питания для моторных лодок, автономного питания мощных аудиосистем

Гелиевые АКБ имеют большую емкость, но не способны выдать хороший стартерный ток, что крайне важно для запуска двигателя зимой

Малосурмянистые, гибридные, кальциевые АКБ

Sb/Sb – маркировка малосурмянистых аккумуляторов. К явным достоинствам можно причислить невысокую стоимость. Если вам довелось выбрать такую АКБ, то придется мириться с высоким саморазрядом и постоянно следить за плотностью электролитической жидкости. Если периодически не обслуживать малосурмянистую батарею, то критическое падение уровня электролита приведет к оголению пластин и значительному снижению ресурса АКБ.

Sb/Ca – гибридные автомобильные аккумуляторы. По всем эксплуатационным характеристикам превосходят малосурмянистые АКБ.

Ca/Ca – кальциевые аккумуляторные батареи. В активной массе пластин содержится большое количество кальция, что замедляет темпы саморазряда, испарения воды. Если вы хотите выбрать автомобильный аккумулятор с наибольшим сроком службы, то посоветовать можем именно кальциевую АКБ. Но будьте готовы заплатить более высокую цену в сравнении с малосурмянистыми и гибридными батареями со сходным пусковым током и емкостью.

Какой лучше: обслуживаемый или необслуживаемый?

Если выбор АКБ стоит между Lead-Acid и EFB, лучше воздержаться от покупки необслуживаемого аккумулятора. Но это отнюдь не главный параметр при подборе. Ведь у современных кальциевых аккумуляторов настолько низкая склонность к испарению воды, что даже без сервисного обслуживания они способны долгие годы исправно запускать двигатель. Но мы рекомендуем обслуживаемые АКБ по той причине, что в случае неисправности реле-регулятора генератора у вас не будет возможности исправить последствия перезаряда.

Емкость, пусковой ток

В описании к автомобильным аккумуляторам указывается ток холодной прокрутки. Чем выше ТХП, тем дольше АКБ при низких температурах способна питать стартер автомобиля. Общепринятыми считаются 3 стандарта измерений: DIN 43559 (ГОСТ 959-91), EN 60095-1 (ГОСТ 959-2002), SSA J537

Чтобы правильно выбрать аккумулятор, обращайте внимание на соотношение параметров разных стандартов измерений. Четкой зависимости между емкостью и стартерным током нет, но примерно оценить соотношение возможно. Емкость аккумулятора показывает, насколько долго разряжается батарея при заданном потреблении тока

В таблице представлено приблизительное соотношение минимальной емкости батареи к объему двигателя. Но чтобы правильно выбрать новый аккумулятор, рекомендуем обратиться к руководству по ремонту и эксплуатации

Емкость аккумулятора показывает, насколько долго разряжается батарея при заданном потреблении тока. В таблице представлено приблизительное соотношение минимальной емкости батареи к объему двигателя. Но чтобы правильно выбрать новый аккумулятор, рекомендуем обратиться к руководству по ремонту и эксплуатации.

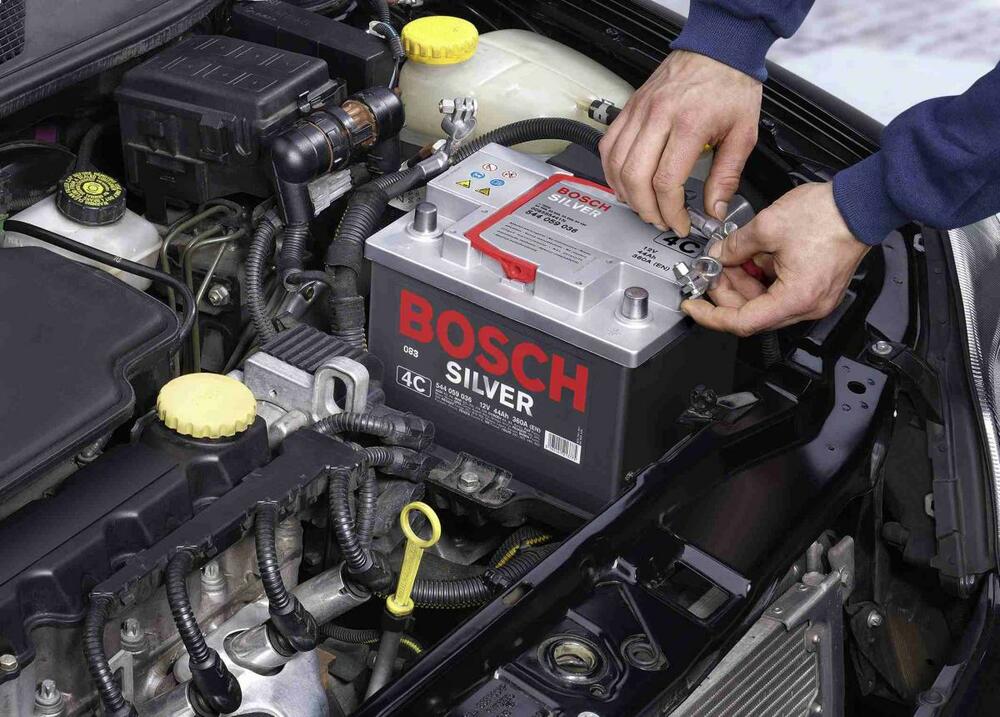

Правила установки АКБ в машину

Перед установкой аккумулятора рекомендуется всегда очищать клеммы и основание крепления АКБ теплой водой. Сам монтаж должен обеспечивать устойчивую и надежную фиксацию аккумулятора, чтобы во время движения или возможного столкновения это не представляло угрозы для путешественников.

После успешной установки АКБ в машину, а также клемм на наконечники полюсов, зажимы следует смазать чистым, не содержащим кислоты вазелином или предназначенной для этих целей смазкой. Это поможет избежать появления коррозии на контактах, а также других проблем.

В случае некоторых автомобилей при замене аккумулятора не забудьте обеспечить систему альтернативным источником питания. Поскольку в электронике некоторых машин при слишком длительном отключении от питания могут произойти некоторые изменения, которые приведут к затруднению последующего запуска двигателя.

Основные характеристики АКБ

Ёмкость

Данная характеристика обозначает способность батареи отдавать электроэнергию. Расчёт этого значения выполняется умножением показателей силы тока и времени. Единица измерения А/ч. Ёмкость батареи имеет зависимость от конструктивных особенностей (материал, взятый при производстве электродов и сепараторов, их качество, размер и пр.), кроме того от особенностей рабочего раствора (температурный показатель и значение плотности, объем заряженности и режим разряда). Показатель ёмкости существенно понижается при низкой температуре и небольшой плотности рабочей смеси.

Номинальная ёмкость выражает кол-во отдаваемой электрической энергии. Данное значение замеряется при соблюдении следующих условий:

1. АКБ должна быть заряжена на 100%.
2. Значение тока равняется 1/20 ёмкости при беспрерывном разряде в течение 20ч.
3. Электролит должен иметь температуру 25C.
4. Значение напряжения на выходе должно быть не менее 10,5В.

Ток холодной прокрутки (ТХП)

Данная характеристика необходима для определения пусковых свойств батареи при низкой температуре. Оно измеряется при минус 18C с полностью заряженной батарей.

Показатель ТХП не должен снижааться за отметку заданного показателя в течение установленного кол-во времени. Чем больше показатель ТХП, тем проще будет заводиться мотор в зимний период.

Коэффициент заряда (КЗ)

При заряде батареи необходим значительный объем энергии. Он гораздо больше объема, который АКБ отдает. Это связано с потерями в процессе нагрева и сопутствующими химреакциями.

Для полного заряда батареи необходимо 105-110%% электрической энергии, взятой с АКБ.

Напряжение гальванических элементов

Это напряжение между плюсовыми и минусовыми отводами гальванических элементов. На показатель влияет концентрация, а также температура кислоты в рабочей смеси.

У стандартной батареи любой гальванический элемент имеет показатель 2В.

Номинальное напряжение (НН) и напряжение на выводе

В соответствии с действующими стандартами показатель НН одного элемента АКБ равняется 2В. Поскольку элементы соединены последовательным способом, общий показатель напряжения равняется сумме значений всех значений. Отсюда получается общее напряжение батареи 12В.

Напряжение на выводе — показатель напряжения, которое измеряется на отводах полюсов АКБ.

Маркировка АКБ

Напряжение газовыделения

Показатель напряжения заряда, превышение которого провоцирует выделение газа. Данный показатель связан с температурным значением. Для любого элемента он равняется 2,4В. Значит, вся АКБ имеет показатель 14,4В.

Превышение данного показателя ведет к разложению дистиллята, содержащегося в рабочем растворе. Это способствует образованию водорода и кислорода, а при их смешении образуется взрывоопасный газ.

Напряжение холостого хода (НХХ)

НХХ также называют напряжением покоя – это напряжение на отводах при отсутствии нагрузки. После заряда/разряда аккумулятора НХХ меняет показатель.

Потеря воды

При показателе напряжения выше 14,4В дистиллят электролита аккумулятора быстро разлагается и улетучивается. Скорость данного процесса зависит от температурного режима.

Показатель уровня рабочего раствора понижается, процент содержания кислоты возрастает, а период службы АКБ становится меньше. Из-за этого увеличивается вероятность образования искры, что может спровоцировать взрыв батареи.

Отвод газа

Для отвода газов, образованных при химреакциях, в батарее имеется газоотвод. Это обеспечивает направленный отвод газа в определенное место. Вывод газа осуществляется с разных сторон (плюс/минус) — это зависит от места его нахождения в батарее. В некоторых модификациях АКБ предусмотрено 2 отверстия для отвода газа — на обеих сторонах вывода.

Саморазряд

Процесс, вызванный химреакциями, происходящими внутри батареи. Он происходит даже если к аккумулятору нет подключений внешних потребителей. Показатель зависит от температурного режима и технологических процессов, применяемых при производстве батареи.

Для сведения значения к минимуму в производстве электродов не используют сурьму для сплава со свинцом, заменяя ее кальцием. Это гарантирует наименьшее значение саморазряда в ходе старения. В соответствии с установленными нормативами саморазряд АКБ равен ориентировочно 3% в месяц (0.1% в день).

АКБ в системе автомобиля

Принцип действия

Принцип действия заключается в следующем. Активные элементы устройства обладают способностями вступать в реакцию при инициировании нагрузки на клеммы аккумулятора. Работающий аккумулятор провоцирует таким образом появление тока, который вырабатывает сульфат свинца на отрицательной пластине.

Если ток идет извне, то есть от зарядки или генератора, тогда идет обратный процесс. В этот момент на отрицательных электродах возобновляются слои чистого свинца, а на положительных – регенерация диоксида свинца. В устройстве происходит метод двойной сульфации: повышение плотности электролита.

Принцип заряда аккумулятора

Рекомендуем: Характеристики Декстрон 2 и 3 — в чем отличия

Крепление АКБ происходит при помощи положительных и отрицательных выводов из свинца. Они изготавливаются из различной толщины и соответственно маркируются, чтобы при подключении не возникли ошибки. Полярность аккумулятора может быть различной – это зависит от того, как расположены выводы.

Для правильного крепления можно использовать несколько вариантов:

1. Крепление скобой за выступ корпуса аккумулятора. Это практикуется для аккумуляторов европейского типоразмера.
2. Если типоразмер азиатский, тогда крепление происходит с помощью рамки.
3. Американский типоразмер осуществляет крепление при помощи специальных клемм.

Как работает зарядное устройство для АКБ?

ЗУ для аккумулятора обычно состоит из выпрямителя и трансформатора и создает ток с постоянным напряжением около 14 вольт. Также хорошие приборы содержат элементы, которые следят за напряжением на питаемом аккумуляторе и в нужный момент выключают зарядку.

По ходу процесса работы зарядного устройства для автомобильного аккумулятора или для любого другого подаваемый им ток сам собой падает. Вызвано это тем, что в заряжающемся АКБ увеличивается сопротивление, и он больше не пропускает ток с большим напряжением. Если в зарядке есть измеритель, то он фиксирует тот момент, когда в батарее достигнуто напряжение в 12В, после чего ее можно отключать от сети.

АКБ – вещь не такая сложная, как может показаться. Ее устройство легко понять, к тому же, принцип работы одинаков для разных видов. Знать его владельцу аккумулятора хоть в машине, хоть в настенных часах, очень полезно – это поможет поступать правильно на всех этапах – выбора, обслуживания и утилизации батарейки.

Принципы работы

Принцип работы аккумулятора основан на реакции между двуокисью свинца положительной пластины, губчатым свинцом отрицательной пластины и раствором серной кислоты с водой. Этот раствор представляет собой электролит, плотность которого составляет 1,28 г/см3. Происходит образование электрического тока, с одновременным образованием на отрицательной пластине сульфата свинца. Происходит выделение воды из электролита, со снижением его плотности.

При поступлении электрического тока из внешних источников, таких как генератор или зарядное устройство, электрохимический процесс начинает происходить в обратном направлении. На отрицательных электродах происходит восстановление чистого свинца, а на положительных – регенерируется диоксид свинца. Одновременно повышается плотность электролита.

Таким образом, принцип работы аккумулятора основан на методе двойной сульфатации, позволяющей полностью восстанавливать первоначальные свойства батареи. Срок службы аккумулятора напрямую зависит от качества используемых материалов.

Признаки неисправной батареи:

• Преждевременное снижение уровня электролита. Означает, что пластины сульфатируются, и во время зарядки вода в электролите превращается в отдельные газы водорода и кислорода.

• Чрезмерная коррозия кабелей или соединений аккумуляторной батареи. Коррозия более вероятна, если батарея сульфатирована. Когда батарея заряжается, кислотные пары вытесняются из вентиляционных отверстий и оседают на кабелях аккумулятора, иногда на отсек под аккумулятором.

• Двигатель работает медленней нормального режима. Когда емкость батареи снижается из-за износа или повреждения, аккумулятор не может обеспечить необходимый ток для запуска двигателя, особенно в холодную погоду.

Как работают зарядные устройства для аккумуляторов

Современный ассортимент аккумуляторов доволен обширен. Для каждой модели подбираются оптимальные технологии, которые могут не подойти, быть вредными для других. Производители электронного и электротехнического оборудования опытным путем исследуют условия работы химических источников тока и создают под них собственные изделия, отличающиеся внешним видом, конструкцией, выходными электрическими характеристиками.

Зарядные конструкции для мобильных электронных приборов

Габариты зарядных устройств для мобильных изделий разной мощности значительно отличаются друг от друга. Они создают специальные условия работы каждой модели. Даже для однотипных аккумуляторов типоразмеров АА или ААА разной емкости рекомендуется использовать свое время зарядки, зависящее от емкости и характеристик источника тока. Его величины указываются в сопроводительной технической документации.

На картинке выше, зарядные устройства для аккумуляторов «пальчиков»

Определенная часть зарядных устройств и аккумуляторов для мобильников снабжаются автоматической защитой, отключающей питание по завершении процесса. Но, контроль за их работой все же следует осуществлять визуально.

Зарядные конструкции для автомобильных АКБ

Особенно точно соблюдать технологию зарядки следует при эксплуатации автомобильных аккумуляторов, призванных работать в сложных условиях. Например, зимой в мороз с их помощью необходимо раскрутить через промежуточный электродвигатель — стартер холодный ротор двигателя внутреннего сгорания с загустевшей смазкой.

Вот как выглядят зарядные устройства для аккумуляторов авто

Разряженные либо неправильно подготовленные аккумуляторы с этой задачей обычно не справляются. Эмпирическими методами выявлена взаимосвязь тока зарядки для свинцовых кислотных и щелочных аккумуляторов. Принято считать оптимальным значением заряда (амперы) в 0,1 величину емкости (амперчасы) для первого вида и 0,25 — для второго.

Советуем изучить — Ультразвуковая резка материалов

Например, АКБ имеет емкость 25 ампер часов. Если он кислотный, то его необходимо заряжать током 0,1∙25=2,5 А, а для щелочного — 0,25∙25=6,25 А. Чтобы создавать такие условия потребуется использовать разные приборы или применить один универсальный с большим количеством функций.

Современное зарядное устройство для кислотных свинцовых батарей должно поддерживать ряд задач:

Возможность проведения контрольно-тренировочного цикла для кислотной батареи автомобиля с помощью зарядного устройства является необходимой функцией, включающей три этапа:

При проведении КТЦ контролируют изменение плотности электролита и время завершения второго этапа. По его величине судят о степени износа пластин, длительности оставшегося ресурса. Зарядные устройства для щелочных батарей можно применять менее сложных конструкций, ибо такие источники тока не так чувствительны к режимам недостаточной зарядки и перезаряда.

В начале технологического процесса зарядки рекомендуется поддерживать ток на максимально допустимом значении, а затем снижать его величину до минимальной для окончательного завершения физико-химических реакций, осуществляющих восстановление емкости. Даже в этом случае требуется контролировать температуру электролита, вводить поправки на окружающую среду.

Полное завершение цикла зарядки свинцовых кислотных аккумуляторов контролируют по:

Изделия российских производителей

Естественно, выпуском популярного типа аккумуляторов ААА занимаются и отечественные производители. Среди популярных моделей пользователи о и «3убр Dynamic Pro AAA». Обе модели обладают предельной для этого форм-фактора емкостью – 1100 мАч, и предназначены они для использования в устройствах с высоким энергопотреблением. Стоимость приблизительно одинакова и составляет около 150 рублей. Количество циклов перезаряда – около 1000.

Аккумулятор Robiton AAA Micro (стоимостью 90-100 рублей) обладает несколько меньшей емкостью (900 мАч). Производитель позиционирует данное изделие как самое дешевое среди аналогов без эффекта памяти и с низким током саморазряда.

Цикл заряда батареи

Для начала зарядки от клемм аккумулятора необходимо отключить нагрузку. На свободные клеммы батареи подаётся постоянный ток со значением напряжения большим, чем выходное напряжение заряжаемого устройства. При осуществлении зарядки следует строго соблюдать полярность, то есть должны совпадать положительные и отрицательные контакты батареи и зарядного устройства

Важно учитывать, что устройство для зарядки необходимо выбирать с большей мощностью, чем сам аккумулятор, для того, чтобы преодолевать сопротивление оставшейся в нём энергии и производить электрический ток с направлением, противоположным току разряда. В результате обратимые химические реакции, протекающие в АКБ, поменяют своё направление

Рекомендуем: Популярные модели и рейтинг современных марок аккумуляторов

Для рассмотрения примера можно взять также никель-кадмиевую батарею. В реакцию вступают гидроксиды кадмия и никеля, образовавшиеся при цикле разряда. Продуктами этой реакции будут оксид-гидроксид никеля, вода и восстановленный кадмий.

Из всего вышесказанного следует, что во время рабочего цикла меняется только химический состав электродов. Электролит лишь создаёт требуемую для протекания реакций среду. С течением времени он может испаряться, что не самым лучшим образом скажется на продолжительности работы батареи. Рассмотренный принцип работы верен для любого типа аккумуляторов, будет изменяться только химический состав электродов и электролита.

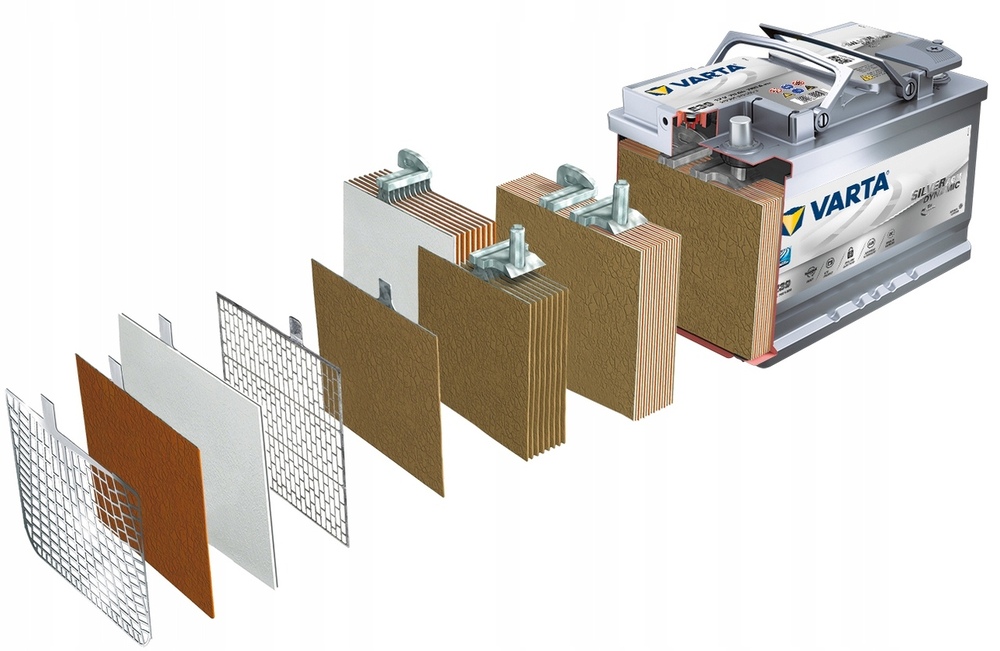

Устройство аккумулятора

Разберёмся далее, как устроен автомобильный аккумулятор. Он состоит из нескольких гальванических элементов, которые ещё принято называть банками. Они находятся в отдельных ячейках изолированно друг от друга. Каждая из таких ячеек содержит в себе блок с электродами, часть из которых аноды, а другая часть — катоды. Полублок состоит из большого количества тонких пластин, которые обладают сетчатой структурой. Чтобы разделить между собой анод и катод, применяется специальный материал-сепаратор.

В полость заливают раствор разбавленной серной кислоты, которая хорошо проводит электрический ток. В традиционных аккумуляторах требовалось доливать дистиллированную воду. Из-за вступания в реакцию молекул кислорода и водорода плотность электролита постепенно повышалась. Современные батареи не требуют вмешательства человека, потому их принято называть необслуживаемыми. Излишек газов, который образуется под крышкой, автоматически выходит наружу при помощи специальных клапанов.

Разбирая устройство автомобильного аккумулятора, нужно заглянуть под его крышку. Там мы увидим 6 банок, которые подключены последовательно в одну цепь. Сам корпус устойчив к воздействию серной кислоты, а производится он обычно из специального пластика или другого изолята. В каждую из банок помещаются как положительные, так и отрицательные электроды, а на каждый из них, в свою очередь, наносится активная обмазочная масса.

Электрическое замыкание аккумуляторной батареи машины не происходит из-за разделяющих элементов, сепараторов. Для производства проводящих ток электродов чаще всего используется свинец с определёнными добавками. Если соединить его с кальцием, это позволит понизить уровень саморазряда и необходимость частого долива дистиллята.

Решётки электродов также могут быть изготовлены по разнообразным технологиям. Главная их задача заключается в отводе тока для снижения внутреннего сопротивления изделия. В конструкцию решётки для придания ей большей прочности вставляют направляющие и опорную раму. Иногда их могут располагать вертикально или в шахматном порядке — это тоже делает конструкцию более прочной. Чтобы улучшить взаимодействие с веществом-электролитом, на решётки наносят активную обмазку. В случае с положительными пластинами – это диоксид свинца, в случае с отрицательными — свинец губчатый.

Подавляющее большинство современных автомобилей работает на батареях свинцово-кислотного типа, основу которых составляет жидкий электролит, помещённый под крышку корпуса. Однако за последние пару десятилетий широкое признание получили принципиально новые конструкции, избавленные от многих недостатков.

Кроме изделий с классическим жидким электролитом, на рынке можно встретить АКБ типа AGM или GEL. В них производитель также помещает электролит, но уже в связанном состоянии. Материал наподобие стекловолокна пропитывается электролитом и за счёт своей пористой структуры держит его как губка. В таком виде он и прилегает к пластинам. В другие типы аккумуляторов помещают гелеобразный электролит благодаря оксиду кремния, который добавляют в серную кислоту.

Принцип работы АКБ

Принцип работы аккумулятора основан на электрохимической реакции окисления свинца в растворе серной кислоты и воды.

При разрядке батареи на положительной пластине происходит окисление металлического свинца, при этом на отрицательной пластине восстанавливается уже диоксид свинца.

При зарядке происходит обратный процесс, количество диоксида свинца на отрицательной пластине уменьшается, а на положительной пластине увеличивается количество металла.

Так же при разрядке АКБ уменьшается количество серной кислоты в электролите и увеличивается количество воды. При зарядке так же происходит обратный процесс.

Что это такое?

Но что представляет собой это устройство? По сути, это источник электрической энергии, но только уже второстепенный, поскольку главная задача, как уже было упомянуто — это запустить двигатель.

Да, батарея поддерживает то электрооборудование, что имеется в любой машине, но лишь на вторых ролях. В действительности же питанием их обеспечивает генератор, пока машина едет. Но когда транспорт обездвижен, а двигатель не работает, тогда нагрузка от бортовой сети ложится уже на аккумулятор. Собственно поэтому не рекомендуется слушать долго музыку, когда машина просто стоит на месте.

В середине XX столетия ДВС прекрасно обходились без АКБ. В основном это относилось к моторам мотоциклов. Для их запуска использовалась мускульная сила. Потом уже энергией обеспечивал генератор. Каждый ли из нас помнит, как заводился мотоцикл семейства Иж?!

Спустя какое-то время производители начали оснащать транспортные средства большим количеством электроприборов. Причем с каждым разом их количество только увеличивается. Поэтому подпитка от АКБ очень кстати. Возможно, через несколько лет большая часть транспортных средств перейдет на бортовую сеть номиналом 24 вольта, вместо привычных 12. Хотя некоторые автомобили марки Мерседес уже сделали это.

Принцип работы АКБ

Разряд аккумуляторной батареи

В момент разряда АКБ отдает электроэнергию бортовым элементам, нуждающейся в ней. Происходит преобразование химических энергий, накапливающейся в аккумуляторе, в электроэнергию.

С подключенной нагрузкой аккумулятор утрачивает энергию – разряжается: объем дистиллята в составе электролита возрастает, соответственно, доля кислоты в растворе сокращается.

Разряд аккумулятора

Заряд АКБ

В момент заряда батарея копит энергию (электрическую), преобразующуюся в новую химреакцию. Зарядка может производиться от различных источников:

• автогенератор;
• внешний источник/зарядное устройство;
• посредством выпрямителя.

Зарядка батареи от автогенератора начинается сразу после пуска силового агрегата автомобиля. У современных электромобилей зарядка аккумулятора (12В) осуществляется от высоковольтного источника. В процессе зарядки показатель концентрации кислоты возрастает, химическая энергия возвращается к исходным значениям, а затем вновь преобразуется в электроэнергию.

Заряд аккумулятора

Устройство корпуса

У большинства аккумуляторов корпус состоит из ударопрочного полипропилена. Он характеризуется как легкий материал, не вступающий в химическую реакцию с агрессивным электролитом АКБ. Полипропилен имеет весьма хорошую стойкость к перепадам температур, возникающих под капотом автомобиля, где нагрев может достигать до +60 ̊С, а при морозах до -30°С. Корпус большинства АКБ состоит из ручки для переноса, пробок, индикатора заряда, клемм для подключения к электросети. Вес АКБ емкостью 55Ач около 16,5 кг. Известными типами аккумуляторов, обладающих спросом являются: американский, европейский, азиатский и российский типы корпусов.

Европейский тип корпуса характерен тем, что АКБ клеммы находятся в углублении, их верхний край не выступает над плоскостью крышки. В некоторых случаях клеммы дополнительно защищаются от внешнего воздействия специальными крышечками. Азиатский тип корпуса – это коробка, на которой клеммы расположились на верхней крышке. Верхний край клемм является самой высокой точкой аккумулятора.

Российский стандарт АКБ

Обозначение	Описание букв
А	АКБ имеет общую крышку для всего корпуса
З	Корпус батареи залит и она является полностью заряженной изначально
Э	Корпус-моноблок АКБ выполнен из эбонита
Т	Корпус-моноблок АБК выполнен из термопластика
М	В корпусе использованы сепараторы типа минпласта из ПВХ
П	В конструкции использованы полиэтиленовые сепараторы-конверты

Аккумулятор (АКБ) ALPHALINE 60 Ач

Тип крепления аккумулятора

Особое внимание при выборе АКБ следует уделять типу крепления АКБ, при котором батарея может крепиться снизу или сверху. С помощью специальной монтажной рамки, которая охватывает аккумулятор, элемент крепится вверху

Крепление аккумулятора происходит с помощью планки и двух шпилек. Чаще всего такой вид установки и фиксации аккумуляторной батареи встречается на автомобилях китайского или корейского производства.

Тип крепления на АКБ

Нижнее крепление применимо на европейских автомобилях. На нижней части корпуса АКБ находится выступ. За этот выступ аккумулятор прижимается к платформе с помощью пластины и винта.

Выступ для фиксации АКБ

Типы источников тока

АКБ различаются по своему предназначению, характеристикам, тому как устроен аккумулятор и материалам, используемым при их изготовлении. На сегодняшний день в мире производится более трёх десятков типов различных аккумуляторов, основное различие между которыми заключается в химическом составе электродов, а также используемым видом электролита. Так, к примеру, в группу литий-ионных аккумуляторов входит двенадцать различных моделей. Наиболее популярными из всех производимых являются следующие типы:

• свинцово-кислотные;
• литиевые;
• никель-кадмиевые.

Рекомендуем: Какой аккумулятор для солнечных батарей лучше выбрать

На них приходится значительная часть рынка элементов питания. Для лучшего представления о том, из каких материалов могут изготавливаться современные аккумуляторы стоит привести их полный список:

• железо;
• свинец;
• титан;
• литий;
• кадмий;
• кобальт;
• никель;
• цинк;
• ванадий;
• серебро;
• алюминий;
• целый ряд прочих металлов, которые, правда, используются крайне редко.

Применение при производстве различных материалов оказывает значительное влияние на итоговые эксплуатационные показатели и, как следствие, на область возможного использования. Например, литий-ионные АКБ часто устанавливаются в мобильные компьютеры и другие гаджеты.

Способы соединения аккумуляторов (как работает аккумулятор)

Параллельное соединение (как работает аккумулятор)

Величина разряда тока, зависит от многих факторов, хотя в первую очередь от конструкции, примененных материалов и их габаритов. Чем значительнее площадь пластин у электродов, тем больший ток они могут выдерживать.

Этот принцип используется для параллельного подключения однотипных банок у аккумуляторов при необходимости увеличения тока на нагрузку. Чтобы зарядить такую конструкцию потребуется поднять мощность источника. Этот способ используется редко для готовых конструкций, в настоящее время куда проще сразу приобрести необходимый аккумулятор. Но им пользуются производители кислотных АКБ, соединяя различные пластины в единые блоки.

Последовательное соединение (как работает аккумулятор)

В зависимости от применяемых материалов, между двумя электродными пластинами распространенных в быту аккумуляторов может быть выработано напряжение 1,2/1,5 или 2,0 вольта. На самом деле этот диапазон гораздо шире. И многим электрическим приборов его явно недостаточно. Поэтому однотипные аккумуляторы подключают последовательно, делают это зачастую в едином корпусе.

Примером подобной конструкции служит широко распространенная автомобильная разработка на основе серной кислоты и свинцовых пластин-электродов.

Часто среди водителей транспорта, под понятием «аккумулятор» принято понимать любое устройство, независящее от количества его составных элементов — банок. Это не является правильным. Собранная из нескольких последовательно подключенных банок конструкция считается уже батареей, за которой закрепилось сокращенное название «АКБ». Ее внутреннее устройство показано на рисунке.

Устройство кислотной аккумуляторной батареи (АКБ)

Любая банка состоит из двух блоков с набором пластин для положительного и отрицательного электродов. Блоки входят друг в друга без металлического контакта с возможностью надежной гальванической связи через электролит.

При этом контактные пластины имеют дополнительную решетку и отдалены между собой разделительной пластиной — сепаратором.

Благодаря соединению пластин в блоки увеличивается их рабочая площадь. Это снижает общее удельное сопротивление всей конструкции, позволяет повышать мощность подключаемой нагрузки.
