Маркировка автомобильных аккумуляторов

Как расшифровать маркировку

Важно понимать, что аккумуляторная батарея серии FB Super Nova маркируется по принципу всех азиатских АКБ, выпускаемых по стандарту JIS. Поэтому расшифровывается аккумуляторная батарея по общему принципу

В случае с FB Super Nova необходимо знать следующие нюансы, связанные с маркировкой:

1. Клеммы. Они могут маркироваться символами Т1, Т2 и Т3. При этом на FB Super Nova клеммы Т3 не используются. Можно встретить только Т1 и Т2. Что они означают и чем друг от друга отличаются, вы уже знаете.
2. Ёмкость. Первые 2 символа в маркировки (к примеру, 55B24L) в теории должны означать ёмкость. Это так. Но не в привычном понимании для АКБ европейского стандарта. 55 в рассматриваемом примере указывает на электроёмкость, работоспособность АКБ при холодном пуске. Параметр объективно условный, скорее виртуальный. Расчитывается по определённому алгоритму. В условной АКБ FB Super Nova при маркировке 55B24L цифра 55 означает ёмкость в 45 Ач. Так что по каждой АКБ точную информацию по привычной ёмкости лучше смотреть в технической документации.
3. Маркировка класса аккумулятора. В нашем примере это буква В. Фактически означает ширину аккумулятора. Всего в азиатском стандарте существует 8 групп от А до Н. У FB Super Nova в основном встречаются именно В.
4. Длина аккумулятора. Это уже цифра 24 в маркировке. Актуальна для самой длинной части батареи. Рассчитывается в сантиметрах. Но параметр приблизительный, а не максимально точный. Разбежность в несколько миллиметров критичной не становится.
5. Полярность. Последняя буква в маркировке указывает на полярность. Здесь всё просто. R — это правая полярность, а L указывает на левую.

Другой вопрос — это расшифровка маркировки с датой производства аккумуляторной батареи.

Дату изготовления наносят на верхнюю часть корпуса. Чаще всего выдавлена на этикетке с правой стороны, непосредственно возле QR кода. Дата производства скрывается в 7-значном коде.

Допустим, вы видите символы 140621D. Расшифровать их достаточно просто:

• первые 2 символа (14) указывают на день изготовления;
• следующая пара чисел (06) — это месяц производства (июнь);
• 21 — это последние цифры года (2021);
• буква D означает код линии на заводе.

Получается, что батарея FB Super Nova на рассмотренном примере маркировки даты изготовления была выпущена 14 июня 2021 года. Относительно свежая. Можно смело покупать.

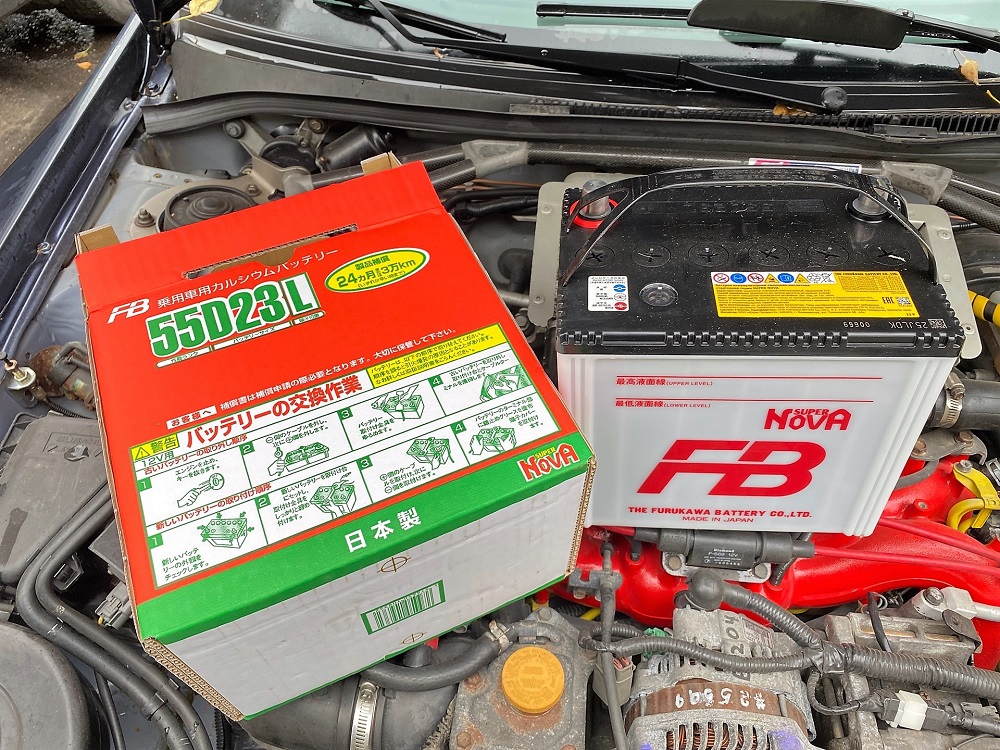

Есть ещё один нюанс. Дело в том, что FB Super Nova часто продают в картонных коробках. На них также наносится дата изготовления. Причём маркировка даты при этом отличается от той, которая используется на корпусе АКБ. Поэтому и принцип расшифровки будет другим.

Предположим, вы увидели аккумулятор FB Super Nova в коробке, на которую сверху нанесены символы типа 1CDAB.

Тут вас будут интересовать только первые 2 символа:

• первая цифра (1) указывает на последнюю цифру года производства (2021);
• второй символ представлен в виде буквы от A до L и говорит про порядковый номер месяца в году от 1 до 12.

Расшифровать месяц предельно просто. Тут буква А означает январь, буква В февраль, буква С март, D — это апрель и так далее. Вплоть до буквы L, означающей декабрь месяц, то есть 12 месяц в году.

Обязательно сверяйте даты производства на коробке и на корпусе японских аккумуляторных батарей. Это один из способов защитить себя от покупки поддельного товара.

У кого был или есть аккумулятор от FB Super Nova? Какие впечатления? Стоит ли их покупать? Оправдана ли стоимость? Какие сложности возникали при подборе АКБ?

Используемые технологии

Весь ассортимент аккумуляторов, выпускаемых под именем FB Super Nova, относится к категории необслуживаемых АКБ. То есть крышки для доступа к банкам с целью доливки дистиллированной воды или электролита здесь отсутствуют.

При этом предусмотрены индикаторы уровня заряда и количества рабочей жидкости внутри корпуса. Подобные возможности были достигнуты за счёт применения современных технологий. Среди основных из них можно выделить следующие:

1. Свинцово-кальциевый сплав. Он применяется для изготовления пластик. Подобный сплав способствует низкому саморазряду и стабильной работоспособности. Электролит расходуется минимально. При правильной эксплуатации за весь срок службы уровень жидкости так и не опускается до критического показателя.
2. Легирующие добавки. Они применяются для активных пластин. Предназначены для повышения прочности элемента и на увеличение КПД устройства при работе в условиях низких температур. Во многом из-за этого FB Super Nova отлично показывают себя в российских условиях.
3. Book Mold Casting. Анодные пластины производятся по этой технологии. Это способствует снижению скорости разрушения активной массы. Так аккумуляторы Super Nova могут служить по 5-7 лет.
4. Литейные формы. Особые формы для отливки пластин повышают стойкость к деформационным нагрузкам, а также создают условия для лучшего прилегания активной массы к решёткам. Это положительно сказывается на сроках службы. Также литейные формы Furukawa Battery защищают от возможного короткого замыкания.

При этом все АКБ представленной линейки имеют сертификаты международного образца, а также в полной мере соответствуют российским стандартам.

Общие сведения

Говоря об аккумуляторах серии FB Super Nova, стоит сказать, что это продукция одного из ведущих мировых производителей. Компания Furukawa Battery обрела широкую известность по всему миру. А российский рынок во многом удалось завоевать за счёт линейки Super Nova.

Эти стартерные батареи изготавливаются по азиатскому стандарту. Если быть точнее, то в основе лежит японский стандарт JIS D 5301. Такие аккумуляторы ориентированы на эксплуатацию легковых автомобилей с дизельными и бензиновыми силовыми агрегатами.

FB Super Nova ценятся по нескольким основным причинам:

• надёжность;
• долговечность;
• приемлемая цена;
• применение современных технологий;
• отсутствие необходимости в обслуживании;
• соответствие требованиям многих автомобилей.

Как разрядить АКБ

Для выполнения безопасной разрядки потребуются три включенных последовательно АКБ (марки us18650gr, например), а также следующие вспомогательные атрибуты:

1. Мощная лампочка накаливания, рассчитанная на 12 Вольт и токи до 2-х Ампер (лучше взять с запасом лампу на 36 Ватт).
2. Два проводника в изоляции (с сечением медной жилы не менее 1,5 кв.мм).
3. Паяльник с припоем и канифолью.

Затем нужно подпаять провода одним концом к контактам цоколя лампы, а другим подсоединить их к батарее из аккумуляторов 18650 (полярность в этом случае не имеет значения). После того, как цепочка будет замкнута – начнется плавная разрядка элементов минимальным током, продолжающаяся обычно не больше нескольких минут.

Однако эти величины допустимы лишь теоретически; на практике использовать такие режимы не рекомендуется. В реальности используется более щадящий вариант, когда элементы разряжаются токам в 1-4 Ампера. В общем случае он выбирается равным двойному значению емкости АКБ. При ее величине в 2000 mah, например, разрядный ток берется равным 4000mА (4 Ампера). При этом минимальное напряжение одного элемента не может быть ниже значения 2,5 Вольта.

Типоразмер

Корпусы Европа и Америка имеют идентичные габариты. Например, у батарей емкостью 60 Ач общая высота 17,5-19 см. У азиатских этот показатель чуть больше (до 22 см) за счет верхнего расположения электродов

Именно поэтому важно корректно анализировать возможности посадочного места под капотом, чтобы надежно закрепить АКБ прижимной планкой и избежать случайного касания токоотводами металлических частей кузова

В заключение

Более 95% штатных батарей на автомобилях с ДВС – свинцово-кислотные АКБ различных модификаций, которые не обладают эффектом памяти и отличаются максимальным временем удержания заряда. Чтобы улучшить эксплуатационные характеристики (стойкость к вибрациям, срок службы, высокие стартовые токи), применяют специальные технологии поддержки электрохимической реакции и упрочнения конструкции пластин. Батареи AGM способны эффективно функционировать под любым углом установки. Мокрые модели Ca+Ca и HIBRID обладают сниженным саморазрядом и электролизом воды, стойкостью к коррозионным процессам и осыпанию активной массы электродов.

Аккумуляторы в корпусе Азия, Европа или Америка – взаимозаменяемы при условии, что стандартизированы по единой системе (EN, DIN, SAE). В противном случае необходимо воспользоваться переходной таблицей для корректного определения подходящих стартерных токов. Могут возникнуть также сложности из-за различий в диаметрах выводных клемм. При выборе достаточной емкости АКБ можно ориентироваться на объем двигателя:

1. 50-55Ач – 1,0-1,5л;
2. 60-65Ач –1,5-2,0л;
3. 70-75Ач – 2,0-2,5л;
4. 80-85Ач – 2,5-3,0л;
5. 90-110Ач – от 3,0л.

Но лучше всегда брать батарею с запасом 5-15Ач для достаточного резерва питания в холодную погоду и при увеличении потребителей бортовой сети.

Чтобы купить качественную АКБ Banner, Bosch, Hankook, не нужно дожидаться сомнительных акций и распродаж залежалого товара. Всегда можно дорого сдать автомобильный аккумулятор в Москве и компенсировать значительную часть стоимости новой батареи с хорошей датой выпуска и гарантией качества от производителя.

Назад | Все статьи

Общие требования

Маркировка батарей зависит не только от производителя, но и типа устройства. Это связано с тем, что для установки на спецтехнику, легковые и грузовые авто устанавливаются разные АКБ. Кроме этого, на маркировку аккумулятора автомобиля влияет и страна, в которой он используется.

На батареях в обязательном порядке должна быть указана следующая информация:

1. Название производителя.
2. Номинальный показатель напряжения.
3. Емкость аккумулятора.
4. Тип устройства, который может указываться в соответствии с требованиями сразу нескольких стандартов.
5. Количество элементов питания, установленных в корпусе батареи.
6. Дата выпуска, и чаще всего эта информация зашифрована.
7. Полярность контактов.
8. Предупреждающие символы, число которых зависит от изготовителя.

Основные стандарты маркировки

Автолюбители должны понимать расшифровку маркировки аккумуляторов, соответствующую нескольким стандартам.

Кроме батарей отечественных производителей, на рынке присутствуют американские, европейские и азиатские.

Их обозначение имеет некоторые нюансы, которые необходимо знать.

Отечественные батареи

В России маркировка АКБ регламентирует ГОСТ 959-91. Она имеет вид «А Б С Д».

Входящие в ее состав литеры расшифровываются следующим образом:

• А – число элементов питания, входящих в состав батареи;
• Б – тип АКБ;
• С – емкость прибора;
• Д – материал, из которого изготовлен аккумулятор.

В качестве примера можно взять маркировку 6СТ-60 АПЗ.

Надпись позволяет узнать, что это стартерная батарея, емкость которой составляет 60 А*ч.

Рекомендуем:  Маркировка и дата выпуска аккумулятора Varta

• Она содержит шесть элементов питания (банок).
• Последние три цифры указывают на конструктивные особенности аккумулятора:

• А – общая крышка;
• П – сепаратор изготовлен из полиэтилена;
• З – батарея залита и заряжена.

Показатель пускового тока в отечественном стандарте не входит в основную маркировку и обычно указывается отдельно.

Европейский стандарт

Производители из Европы используют обозначения в соответствии с немецким стандартом DIN либо международным ETN.

В результате некоторые параметры совпадают, а часть отличается. Согласно требованиям DIN, обозначение батареи состоит из пяти цифр (560 19), а в соответствии с ETN – имеет девятизначный код (560 059 042).

В каждом из этих стандартов первые три цифры обозначают номинальный показатель емкости АКБ. Определить его значение можно, вычитая из трехзначного числа 500. Таким образом, маркировка автомобильных аккумуляторов 560 19 (DIN) и 560 059 042 (ETN) показывает, что их емкость составляет по 60 А*ч.

Две или три следующих цифры, в зависимости от стандарта, указывают на конструктивное исполнение батареи. ETN предполагает наличие еще одной тройки цифр, обозначающих показатель тока «холодной прокрутки». Для определения этого значения цифры необходимо умножить на 10. В приведенном примере (560 059 042) показатель тока составляет 420 А.

Американский и азиатский стандарты

Азиатские производители используют для обозначения своих продуктов стандарт JIS. Следует признать, что система маркировки довольно сложная, но автовладельцам следует разобраться со всеми нюансами.

Обозначение АКБ азиатских компаний состоит из 6 символов, например, 75В24L:

1. Первые две цифры показывают емкость батареи, но номинальный параметр необходимо умножить на специальный коэффициент.
2. Литера говорит о форме устройства и соотношение его размеров.
3. Две следующие цифры указывают на длину аккумулятора в сантиметрах.
4. Последняя литера показывает расположение клеммы «минус» и может иметь лишь два значения – L или R.

Рекомендуем:  Срок хранения аккумулятора до начала эксплуатации

Чтобы разобраться в маркировке азиатских АКБ, стоит воспользоваться таблицей:

Американские компании чаще всего используют для обозначения стандарт SAE, но возможны иные варианты. Чаще всего маркировка этих продуктов содержит одну литеру и пять цифр, например, А34650.

Расшифровывается она следующим образом:

1. Буква обозначает тип батареи.
2. Две следующие цифры показывают размеры агрегата.
3. Последние цифры – номинальное значение тока «холодной прокрутки» в амперах.

1. Также на АКБ указывается дата ее выпуска и проще всего расшифровываются обозначения отечественных компаний — первые две цифры показывают месяц, а последние — год производства.
2. С датой выпуска импортной продукции разобраться значительно сложнее, так как все производители используют собственное обозначение.
3. Эта маркировка может включать в себя не только месяц и год, но также завод, тип заказа и даже номер конвейера.

Принцип работы конденсаторов

При подсоединении цепи к источнику электрического тока через конденсатор начинает течь электрический ток. В начале прохождения тока через конденсатор его сила имеет максимальное значение, а напряжение – минимальное. По мере накопления устройством заряда сила тока падает до полного исчезновения, а напряжение увеличивается.

В процессе накопления заряда электроны скапливаются на одной пластинке, а положительные ионы – на другой. Между пластинами заряд не перетекает из-за присутствия диэлектрика. Так устройство накапливает заряд. Это явление называется накоплением электрических зарядов, а конденсатор –накопителем электрического поля.

Критерии правильного выбора

В момент покупки новой аккумуляторной батареи для своего автомобиля нужно учитывать ряд основных правил. Прежде всего, выбранное устройство должно соответствовать отведённому для него месту. Речь касается габаритов аккумулятора, которые лучше всего несколько раз перепроверить. Помимо этого, нужно учитывать показатели пускового тока, который в пределах ёмкости на 55 Ач может существенно отличаться (более чем на 100 ампер).

Особое внимание нужно уделить нескольким эксплуатационным характеристикам. К ним относится интенсивность эксплуатации машины (вероятность дальних междугородних переездов, средний дневной пробег)

Особое внимание нужно уделить климатическим условиям, резким перепадам температуры. Но главную роль в этом случае играет количество установленной электроники, так как дополнительные приборы могут перегружать сеть.

Заключение

В высоковольтных цепях нередко применяют последовательное включение конденсаторов. Для выравнивания напряжений на них, необходимо параллельно каждому конденсатору дополнительно подключить резистор сопротивлением от 220 к0м до 1 МОм. Для защиты от помех, в цифровых устройствах применяется шунтирование по питанию с помощью пары – электролитический конденсатор большей емкости + слюдяной, либо керамический – меньшей. Электролитический конденсатор шунтирует низкочастотные помехи, а слюдяной( или керамический) – высокочастотные.
