Гидравлический домкрат: 10 лучших, устройство, принцип работы

Причины, по которым гидравлический домкрат может выйти из строя

Ремонтные работы бутылочных устройств осуществляются в домашних условиях своими руками, но для этого нужно ознакомиться со всеми возможными неисправностями и правилами их устранения. Предварительно следует подготовить новые детали, чтобы заменить ими те, которые пришли в негодность.

Гаечными ключами нужно открутить все болты и манжеты, которые расположены в верхней части основного цилиндра. После того как были сняты все защитные кольца и вытащен резервуар, следует осмотреть подъемник на предмет наличия повреждений. Болты для замены подбирают в строгом соответствии с размерами стандартных деталей, а втулки обязательно должны быть круглыми.

В случае если вылетело верхнее кольцо, нужно отсоединить верхнюю подкладку под домкрат и тщательно осмотреть. С помощью ключей откручивают винты, а также устанавливают новый шток. Чтобы улучшить фиксацию, рекомендуется использовать листы уплотнителя. При вылете нижнего кольца снимают нижнюю раму, а также проверяют целостность гидравлического цилиндра. Поршень должен передвигаться плавно, без заеданий.

Чтобы выкрутить раму, подъемник нужно перевернуть, после чего надежно закрепить. Уплотнительное кольцо тщательно осматривают, и только после этого снимают крышку. Удлинитель, который выдвигается, демонтируют с помощью крестовой отвертки, и также осматривают борт на наличие повреждений.

Ремонт домкрата в домашних условиях

Еще одной распространенной причиной неисправности является поломка тягового рычага. В таком случае нужно снимать не только краткий цилиндр, но и устройство тяги. Если на цилиндре или подвижной плите были обнаружены повреждения или царапины, детали необходимо заменить. Устройство тяги, к которому подсоединен рычаг, расположен с нижней стороны плиты, а чтобы снять его, следует высвободить шток. После того как были проведены ремонтные работы, тумблер нужно зафиксировать на подъемном устройстве с помощью резинки для домкрата.

Чтобы избежать преждевременных поломок гидравлического бутылочного домкрата, все его детали рекомендуется периодически смазывать. Категорически запрещено, чтобы в опоре домкрата скапливалась грязь, поскольку это может привести к тому, что аппарат заклинит. Только при правильном хранении конструкции она будет служить на протяжении длительного периода времени.

Принцип работы гидравлического домкрата

Принцип работы гидравлического домкрата можно рассмотреть на примере популярного устройства производства «ШААЗ». Основа функционирования данной подъемной конструкции заключается в принципе сообщающихся сосудов, но сначала подъемник следует установить в помещении с твердой и ровной поверхностью. Далее необходимо нажать на специальный тумблер, предварительно убедившись в том, что подставка под домкрат и его клапан закрыты. Перед тем как приступать к эксплуатации механизма, инструкция по применению гидравлического домкрата 5т производства ОАО «ШААЗ» должна быть тщательно изучена.

Устройство гидравлического подъемника

По достижению механизма с транспортным средством или другим грузом нужной высоты процесс подъема необходимо сразу же остановить. При необходимости опустить систему тумблер домкрата следует медленно вращать против движения часовой стрелки. Основной рабочий элемент подъемной конструкции представлен специальным рычагом, благодаря которому перекачивается рабочая жидкость. Во время перекачивания масло оказывает воздействие на поршень, за счет чего и осуществляется подъем груза. Возврат рабочей жидкости полностью исключается, поскольку этому препятствуют детали, представленные всасывающим и нагнетательным клапанами.

Домкрат тепловозный ДТ40 (ДЭТ40 или ТЭД40)

Домкрат тепловозный ДТ-40 (ДЭТ-40 или ТЭД-40)

Домкрат тепловозный ДТ-40 (ТУ У 29.2-00165698-020:2006) с электрическим управлением предназначен для подъема тепловозов, электровозов , пассажирских и товарных вагонов, ж/д цистерн всех типов при ремонте и обслуживании подвижного состава, при замене тележек в пунктах перестановки.

Домкраты поставляются в виде комплекта из 4-х штук домкратных стоек общей грузоподъемностью 160 тонн с общим и индивидуальными пультами управления.

Особенности домкрата ДТ-40:

• конструкция: винтовая с прямоугольной резьбой на винте и бронзовой гайкой на минимальной и максимальной высоте подъема конечника с оптимальным распределением нагрузки на опорные гайки;
• домкрат передвижной – не требуется крепления к фундаменту;
• конструкция домкрата обеспечивает возможность самоустановки винта в вертикальном положении, что повышает надежность и грузоподъемность;
• в конструкции модифицированного шкафа управления ЭСКГ-91.001.07 применяется микроконтроллеры производства компании Moeller Group (Германия) для повышения надежности управления нагрузками;
• cветовая индикация текущего состояния домкратов;
• возможность как совместной,так и раздельной работы домкратов;
• управление любым домкратом со шкафа управления;
• экстренная остановка домкратной стойки с индивидуального пульта управления;
• автоматическое отключение питания домкратов при достижении крайних положений;
• шкаф управления ЭСКГ-91.001.07, а также пульты местного управления домкратными стойками соответствуют современным эргономическим требованиям;
• степень защиты шкафа управления соответствует требованиям 56 по ГОСТ 14254-96.

Комплект домкратов комплектуется шкафом управления домкратами ЭСКГ-91.001.07 с многофункциональным программным реле.

Технические характеристики

Источник

Устройство бутылочного домкрата

На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.

Бутылочный гидравлический домкрат

Еще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными. Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло. Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.

Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти. Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих. Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.

Артикул: Д1-3913010-50

Код для заказа: 092379

Доброго времени суток, дорогие друзья! Магазин Avtoall представляет вашему вниманию бутылочный гидравлический домкрат ШААЗ Д139 130 10 50, грузоподъемностью 5 тонн. Домкраты Шадринского Автоагрегатного Завода, годами зарекомендовали себя как надежные, и при этом весьма бюджетные устройства, отечественного производства.

Домкрат поставляется в коробке из прочного гофрокартона, снабженной прорезями для рук, для удобства переноски. Упаковка убережет ваш домкрат от пыли и механических повреждений, в то время, когда вы его не используете. Но давайте посмотрим, что внутри.

Комплектация представлена самим домкратом…. Далее идет заводской сертификат качества… и инструкция по эксплуатации.

Она представлена в виде флаера-гармошки, где помимо самой инструкции, вы найдете схематику домкрата с указанием всех органов управления и регулировок; сведения о комплектации; техническую информацию и другие данные, подробнейшим образом описывающие данное изделие.

Данный домкрат предназначен для подъема автомобилей с высоким клиренсом при их ремонте и техническом обслуживании, например для самостоятельной замены колес.

Дополнительно, его можно использовать в любой работе, при которой требуется подъемное усилие до 5 тонн, о чем, помимо всего прочего, указывает заводской штамп на основании.

Гидравлическая система позволит вам с легкостью поднимать внушительный вес не прилагая при этом практически никаких усилий.

Надежная, прочная конструкция. Корпус изготовлен из литого чугуна. Общий вес домкрата составляет – 5.8 кг.

Модель весьма устойчива, ведь опорная площадь его основания 18000 мм2

Подъемная площадка имеет крестовую бороздку, что облегчит ее установку под любое ребро жесткости.

Высота подхвата: 236 мм, а полная высота подъема составляет 478 мм, что весьма немало!

Пользоваться домкратом очень просто. Никаких особых настроек здесь нет. Все элементарно. Просто вставьте любую подходящую железку в гнездо рычага на домкрате, и качайте ее поступательными движениями, поднимая груз. В моем случае, в качестве рычага, используется удлинитель от ключа трещотки. Засчет гидравлики, тягового усилия даже такого короткого рычага будет достаточно, чтобы поднять автомобиль.

Но давайте посмотрим, как подобный домкрат работает на практике. Он рассчитан на работу с крупными внедорожниками, и легко справится с подъемом лифтованного УАЗА на больших колесах. Необходимо подставить площадку домкрата ровно под один из мостов – задний или передний, в районе нужного вам колеса. Так как мост, круглый в сечении, чтобы автомобиль н е соскользнул, я рекомендую воспользоваться специальной резиновой накладкой для домкрата, которая не входит в комплект, но стоит отдельно не более 200 рублей. У меня такой к сожалению нет, поэтому я задомкрачусь в более менее плоское место у колеса.

Далее, я уже показывал, просто качаете рычаг домкрата, поднимая таким образом автомобиль. Как я уже говорил, да вы и сами видите, я практически не прикладываю никаких усилий. Это очень большой плюс данного типа домкратов. Скажем, быстро перебросить большие колеса, перестает быть проблемой и отсутствие необходимости применять какие либо сверх усилия, сэкономят вам значительное количество времени и сил.

Вот и все! Как видите бутылочный домкрат ШААЗ Д139-130 прекрасно справился со своей задачей.

Чтобы опустить автомобиль, ключом на 10, поверните клапан запорной иглы, чтобы стравить давление в гидравлической системе. (в на этом моменте поворачиваю ключиком винт)

Чтож, на мой взгляд все очень просто и интуитивно понятно. Но помните о безопастности! Со временем, в процессе эксплуатации, клапан запорной иглы может начать травить и домкрат под большой нагрузкой может самопроизвольно опускаться. Это один из минусов такого типа домкратов. Поэтому, при длительном ремонте, рекомендую после поднятия автомобиля, установить под него специальные стойки или механический, винтовой домкрат.

Чтож, желаю вам удачи на дорогах и отличных и полезных покупок в магазине Avtoall

В АО «ШААЗ» используются современные разработки в области изготовления радиаторной продукции. Наличие нескольких технологий и развитая база позволяют осуществлять полный цикл создания новых изделий: от составления технического задания до изготовления опытных образцов и серийного производства

Запасные части к ж/д домкратам.

Запасные части к Ж. Д. домкратам

Применяются для ремонта железнодорожных домкратов типоразмеров ТЭД-30 (УДС-120), ДЭТ-40 (УДС-160), ДЭТ-50 (УДС-200).

Наименование

Номенклатурный номер

Цена без НДС, руб.

Гайка грузовая для домкрата ТЭД-30 (УДС-120)

Гайка грузовая для домкрата ДЭТ-40 (УДС-160)

Гайка грузовая для домкрата ДЭТ-50 (УДС-200)

Винт грузовой для домкрата ТЭД-30 (УДС-120)

Винт грузовой ДЭТ-40(М) (УДС-160)

Винт грузовой для домкрата ДЭТ-50 (УДС-200)

1. Токарные станки 1К62, ДИП 300, ДИП 500
2. Станки токарно-карусельные 1531,1516,1м557
3. Горизонтально-ковочные машины ВВ1134
4. Ленточнопильный станок СРЗ 200-01-П
5. Фрезерный станок 6Р83Ш
6. Станок вертикально-сверлильный 2Н150
7. Станок радиально-сверлильный
8. Токарные обрабатываюшие центры Модель – PL 25L
9. Станок «MIZAR PFC Industrial 2060 TS» (Плазерная резка)
10. Вертикальный фрезерный обрабатывающий центр JHV-850

Источник

Устройство гидравлического домкрата бутылочного типа: схема

Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:

• масло, которое заливают в цилиндр, является рабочей жидкостью;
• рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
• первоначальное усилие создается с помощью ручного, плунжерного насоса;
• чтобы привести в движение плунжер, нужно переключить рычаг.

Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.

Схема бутылочного домкрата

Виды, свойства и характеристики домкрата гидравлического

Современный рынок комплектующих и запчастей для автомобилей отличается разнообразием гидравлических подъемников. К популярным типам устройств относятся следующие:

• бутылочный и подкатной;
• зацепной;
• ромбовидный;
• гибридный.

С их помощью поднимают груз, масса которого колеблется в пределах от 2 до 100 тонн, а большинство бутылочных моделей работают в вертикальной плоскости. Чтобы привести механизм в действие, необходимо подготовить опорную площадку с большой плоскостью, а с помощью двухштоковой конструкции регулируется высота подъема.

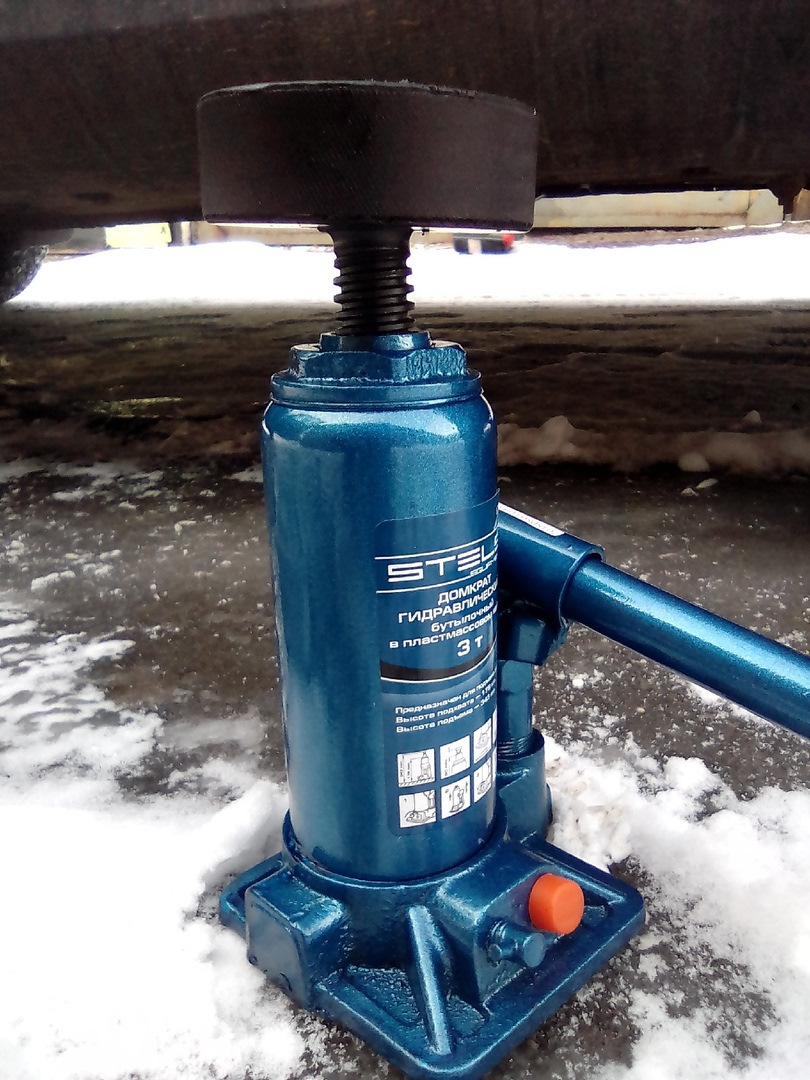

Бутылочный домкрат в действии

У подкатных реечных подъемников, функционирующих в горизонтальной плоскости, есть колесная тележка, которую следует помещать под объект, подъем которого будет осуществляться. С помощью поступательных движений рычага нужно накачивать давление для выхода штока, в результате чего устроенный тумблер приходит в действие. Для того чтобы опустить груз, следует открутить рычаг обратно, но спешить при этом категорически запрещено, потому что автомобиль может резко упасть.

Что касается ромбовидных подъемников, то они состоят из четырех каркасных элементов, которые соединены между собой с помощью шарниров. Процесс подъема транспортного средства осуществляется за счет того, что углы между элементами каркаса меняются.

Гибридные домкраты названы так потому, что их конструкция соединила в себе бутылочный и подкатной тип подъемника. Подъемники с двумя подъемными площадками используют в автосервисах, где обслуживаются транспортные средства различных марок, классов и модификаций.
