ДИФФУЗОРЫ

Плавные расширения коробов и трубопроводов при переходе от меньшего к большему сечениям носят названия диффузоров. Основными геометрическими характеристиками диффузоров с прямыми стенками являются угол расширения , степень расширения n n 1 =F 1 /F 0 и относительная длина l д /D 0 , см. рис.2. Возрастание коэффициента сопротивления диффузора заданной длины, с дальнейшим увеличением угла расширения, вызывается усиливающим турбулентным перемешиванием потока, отрывом пограничного слоя от стенки диффузора и связанным с этим сильным вихреобразованием .

В общем случае коэффициент сопротивления диффузора, установленного внутри сети, зависит от условий входа, от числа Рейнольдса, от относительной скорости . Однако в инженерной практике, при относительных больших числах Рейнольдса и турбулентном течении, вышеперечисленными факторами пренебрегают.

Для инженерных расчетов для определения коэффициента сопротивления диффузора источники , , , рекомендуют формулу:

. (2)

При равномерном профиле скорости во входном сечении и больших числах Рейнольдса (Re> 2×10 5) коэффициент (полноты удара) для конических диффузоров с углами расширения :

. (3)

Если проанализировать зависимость величины коэффициента сопротивления диффузора от угла расширения , то можно условно выделить три зоны:

а) относительно низких значений коэффициента сопротивления ;

б) зона быстрого роста ;

в) зона высоких значений коэффициента сопротивлений .

Очевидно, что для снижения сопротивления диффузора следует придерживаться правила: . Если по конструктивным, либо по каким-либо другим причинам не удается выдержать угол диффузора меньше 60 град., можно вообще отказаться от диффузора без ущерба для пропускной способности.

Что касается влияния числа Рейнольдса на величину коэффициента, к этому вопросу необходимо подходить более осторожно. а) в СНиП 2.04.02-84 «Водоснабжение

Наружные сети и сооружения» рекомендуемые скорости для трубопроводов насосных станций — 0,6 — 4 м/с;

а) в СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения» рекомендуемые скорости для трубопроводов насосных станций — 0,6 — 4 м/с;

б) в справочном пособии «Водяные тепловые сети» — 0,5 — 3 м/с;

в) в учебном пособии «Системы вентиляции» — 0,7 — 20 м/с.

Нетрудно установить, что при минимальных скоростях и диаметрах (при температуре 20 град.) числа Рейнольдса могут принимать минимальные значения для воды — 0,13х10 5 , для воздуха — 0,03х10 5 . При этом необходимо учесть, что со снижением чисел Рейнольдса до Re=0,5×10 5 -1×10 5 в зоне а) (при ) коэффициент сопротивления возрастает в 2 и более раз.

Условия протекания в коротких диффузорах (с большими углами расширения) могут быть значительно улучшены, а сопротивление уменьшено, если предупредить в них отрыв потока или вихреобразование . Примеры конструктивных решений, способствующих снижению коэффициента сопротивления, приведены на рис.3. Согласно коэффициент сопротивления диффузора при этом может быть снижен на 35 — 40%.

Более подробно способы снижения сопротивления рассмотрены в фундаментальном труде И. Е. Идельчика .

Примеры диффузора Шредера

Акустический диффузор QRD 7

Так, в 2006 году украинской компанией «Акустические материалы и технологии» был создан акустический диффузор QRD 7-го порядка (p=7). На производственных мощностях киевской компании изготавливаются две модели диффузоров Шредера, отличающимися размерами. Один из них DS6 имеет параметры 600х600х220 мм, второй — DS12 более широкий с размерами 1200х600х220 мм.

Рис. 3. Акустический диффузор QRD 7.

В качестве материала используется австрийская древесно-стружечная плита «Egger». ДСП покрывается пленкой (ламинируется), которая имитирует ценные породы дерева. Производство не ограничивается двумя указанными размерами. Имея соответствующую документацию и расчетные формулы, специалисты могут изготовить акустический диффузор Шредера любого размера с необходимыми акустическими характеристиками.

Раздвижной диффузор Шредера

Также в качестве демонстрации возможностей диффузора Шредера предлагается единственная в Европе раздвижная акустическая рассеивающая конструкция. Акустическое устройство используется для прослушивания качества звучания Hi-End техники в референсной комнате магазина «Мюзик Холл». Как элементы акустической отделки диффузор Шредера используется в киевской звукозаписывающей студии «Стар Медиа Саунд».

Рис. 4. Раздвижная акустическая рассеивающая конструкция ШредераРис. 5. Раздвижная акустическая рассеивающая конструкция Шредера

Использование акустического диффузора позволило скромные размеры используемых помещений условно, но значительно «расширить» в плане акустических свойств.

Ультратонкий диффузор Шредера

Совместная американо-китайская группа специалистов-акустиков разработала очень легкий и при этом ультратонкий диффузор Шредера. Конструкция рассеивателя в 10 раз меньше своих более крупных «собратьев». Такие параметры позволили использовать и значительно меньше исходного материала, а учитывая, что при изготовлении применяется древесина, экологический аспект налицо.

Кроме того, компактную конструкцию проще разместить в совершенно разных помещениях, при этом не только сэкономить на ее изготовлении, но и добиться потрясающего акустического эффекта. Существенно преимущество в сравнении с более габаритными диффузорами Шредера.

Рис. 6. Ультратонкий диффузор Шредера

Прототипы ультратонкого и компактного диффузора были распечатаны из пластмассы на 3D-принтере. Оригинальные же конструкции будут изготавливаться из натурального дерева, обладающего прекрасными акустическими свойствами.

Побочные эффекты

В большинстве случаев вдыхание эфирных масел имеет мало рисков. Однако исследования показывают, что вдыхание диффузионных эфирных масел в течение более 1 часа может повысить кровяное давление и частоту сердечных сокращений. По этой причине рекомендуется использовать диффузоры только время от времени, а не в течение длительного периода времени.

Использовать диффузор можно в течение 30-60 минут за один раз, делая перерывы на 30 минут между сеансами

Важно следить за тем, чтобы помещение хорошо проветривалось. Тем не менее, необходимо поговорить с врачом перед использованием эфирных масел, поскольку могут возникать побочные реакции, если имеется:

эпилепсия
бронхиальная астма
кожные заболевания
определенные аллергические реакции
принимаются определенные препараты
беременность
грудное вскармливание

Кроме того, некоторые эфирные масла потенциально вредны для домашних животных и детей. Всегда проверяйте профиль безопасности эфирных масел перед добавлением их в диффузор.

Эфирные масла, которые следует избегать во время беременности и кормления грудью:

анис
базилик
береза
камфара
иссоп
чернобыльник
семян петрушки и листьев
мята болотная
шалфей
пижма
эстрагон
туя
грушанка
полынь

Особенности выбора анемостата

Перед приобретением и монтажом анемостата необходимо соблюсти несколько рекомендаций:
Размер должен выбираться исходя из диаметра вентиляционного отверстия. Диаметр тарелки может составлять от 8 до 20 см.
Монтаж воздухоразделителей проводится в верхней части стены или на потолке.
Для помещений с повышенным уровнем влажности необходимо отдавать предпочтение анемостатам из пластика. Металл прослужит недолго, так как подвергнется коррозии. К таким помещениям относятся душевые, ванные комнаты и бассейны.
Для подачи теплого воздуха в помещении желательно остановить свой выбор на металлическом воздухораспределителе. Металл является материалом, который устойчив к длительному воздействию высоких температур.
Анемостат может быть не только функциональным приспособлением, но и элементом декора. Изделие обычно выполняется в белом цвете, но можно покрасить его в цвет стен или потолка. В домах с деревянными стенами можно использовать воздухораспределитель из дерева. Он редко имеется в продаже, но такое изделие можно заказать в мебельном ателье.
После приобретение анемостата подходящего размера и дизайна можно приступать к установке устройства.

Как выбрать диффузор для вентиляции

Для конкретной системы вентиляции диффузор подбирается исходя из нескольких требований:

Размеры сечения. Этот параметр должен совпадать с диаметром воздуховода, к которому изделие будет присоединяться.
Вторым важным требованием является соответствие пропускной способности изделия потребностям оборудуемого жилого пространства.
Материал корпуса должен соответствовать характеру помещения и температуре пропускаемого воздуха в нем. Если изделие будет находиться снаружи, лучше выбрать модель диффузора с металлическим корпусом, если внутри – подойдет пластиковый вариант. При этом следует учитывать и материал вентиляционного канала. Пластик подойдет к пластику, металл к металлу.
Выпускаемый промышленностью ассортимент изделия имеет множество решений декоративного плана. Выбор диффузора по данному критерию возможен в целях соответствия стилю комнаты или вкусу покупателя.

Помощь в подборе изделий

Диффузор из пластика получил особое распространение благодаря своей дешевизне, лёгкости в монтаже и уходе за ним, а также тому, что не подвержен коррозии. Поэтому данная разновидность изделий часто применяется в помещениях, где бывает высокая температура и влажность. Для ванной, кухни, бассейна, санузла лучшего варианта не придумать.

Металлический анемостат и диффузор отличаются большей прочностью и стойкостью к различным механическим повреждениям, поэтому и срок службы у них гораздо дольше. Данная разновидность используется в различных системах подогрева воздуха и в помещениях с высокой температурой.

Деревянные диффузоры чаще всего являются дизайнерскими работами и кроме своих прямых функциональных обязанностей служат украшением в соответствующем интерьере.

Корзина динамика

Материал для выполнения этого элемента устройства динамика может быть различным. Как правило, используется штампованная стальная либо вылитая из пластика корзина. Но ее исполнение должно быть высокой точности, потому как каждая десятая доля миллиметра в ее конфигурациях имеет ощутимое значение на качестве звучания акустической системы.

Также очень важно качество посадки элементов в корзину. Звуковая катушка в ходе своего соосного с магнитным зазором движения не должна задевать его краев

Все это накладывает очень серьезные требования к процессу сборки динамика в целом.

Также на сайте у нас есть обзор, с которым Вы можете ознакомиться: Домашний кинотеатр Onkyo HT-S9800: «One Box Кайф»

Что такое акустические диффузоры?

Разберем чуть подробнее сам процесс. Как было сказано выше, акустические диффузоры не могут поглотить или отразить звук. Их задача — рассеивать звуковую волну, причем в совершенно разных направлениях. Подобный процесс можно сравнить с тем, когда мощная океанская волна натыкается на целую груду разных по размеру глыб.

В результате такого столкновения сплошная водная масса разбивается на огромное количество разных по массе брызг, разлетающихся с разными скоростями в стороны. Также же и диффузор способен «разбить» звук, рассеять его на массу звуковых волн, создавая своеобразное диффузное поле. Помещение заполняется однородной звуковой энергией, позволяя раскрыть в полной мере возможности аудиосистемы.

Именно принцип разбивания (рассеивания) звуковой волны лежит в основе приборов, получивших название акустические диффузоры. И колоссальный вклад в развитие этого направления внес известный немецкий физик-теоретик Манфреда Шрёдера.

Его разработки в области акустики, посвященные рассеянию отражений от поверхностей стали толчком к развитию акустических диффузоров. Имя же ученого стало именем диффузора Шредера, построенного на его расчетах математической последовательности максимальной длины звуковой волны.

Расчет диффузора Шредера

Диффузор Шрёдера состоит из серии ячеек различной глубины, но одинаковой ширины, выполненных в корпусе из дерева, MDF или других листовых материалов. Разрез типовой конструкции диффузора (p=7) изображен на рисунке слева. Перегородки, разделяющие соседние ячейки, выполняются из жесткого материала и имеют толщину значительно меньшую по сравнению с шириной ячеек.

Конструкция диффузора основана на математической последовательности квадратичных вычетов (QRD) из теории чисел, исследованной А. М. Лежандром и K. Ф. Гауссом. Последовательность определяется следующим соотношением:

S_n = n2 *modulo(p), (1)

где S_n — последовательность значений относительной глубины ячеек диффузора, n — неотрицательное целое число {0, 1, 2, 3 …}, определяющее номер соответствующей ячейки, p — простое число {2, 3, 5, 7, 11, 13, 17…}, определяющее количество ячеек в диффузоре (простое число, это отличное от 0 и 1 число, которое делится без остатка только на 1 и на самого себя).

Например, подставив p=17 и n=7 в указанное соотношение, получим S₇ = 49*modulo(17). Modulo(17) означает, что число 17 последовательно вычитается из 49 до появления существенного остатка. Другими словами 17 вычитается из 49 дважды и остаток 15 является ответом.

Таким образом, для p=17 имеем следующую последовательность чисел: S₁₇ = 0, 1, 4, 9, 16, 8, 2, 15, 13, 13, 15, 2, 8, 16, 9, 4, 1; 0, 1, 4…

Для больших значений n последовательность повторяется с периодом n=17.

Фактическая глубина ячеек в конструкции диффузора зависит от значения его проектной частоты F_o. Шрёдер предложил следующую формулу для расчета глубины ячеек в зависимости от выбранных значений n и p:

d_n = S_n с /(F_o*2*p), (2)

где d_n — глубина ячейки с номером n, F _o — проектная частота диффузора, с — скорость звука в воздухе, p — простое число (порядок диффузора), соответствующее количеству ячеек.

Ширина ячеек W постоянна и должна быть мала по сравнению проектной длинной волны диффузора, т.е. значение W<c/(2*F_o). Шрёдер предложил соотношение W=0,137*с/F_o в 1979 году.

Необходимо отметить, что установленная соотношением (2) компоновка ячеек различной глубины обеспечивает более широкий диапазон частот рассеивания звуковой энергии по сравнению с диффузорами, основанными на принципе последовательности максимальной длины (MLS).

На проектной частоте диффузор обладает максимальной эффективностью рассеяния звуковой энергии.

Нижняя граница рабочего диапазона диффузора F_low зависит от размера самой глубокой ячейки и имеет значение приблизительно на половину октавы ниже проектной частоты диффузора F_o.

Верхняя граница рабочего диапазона F_high зависит от ширины ячеек и не превышает значения F_high=с/(2*W).

Перегородки, разделяющие соседние ячейки, должны быть выполнены из тонкого и жесткого материала. На практике толщина этих перегородок имеет конечную толщину t и поэтому в расчетах необходимо вместо ширины ячейки W применять сумму значений (W + t).

Классификация

На сегодняшний день диффузоры для вентиляции представлены в широком ассортименте. Они отличаются по нескольким параметрам.

По материалу корпуса

Пластиковые. Простые и легкие устройства. Они не гниют и не ржавеют, Выпускаются разной формы и цвета. Отличаются невысокой стоимостью, при этом ни в чем не проигрывают металлическим изделиям.

Металлические. Считаются более надежными, они долговечные и прочные. Но их большой вес может привести к проблемам при монтаже.

Цена изделий выше, чем у пластиковых аналогов. При остывании корпуса на металле появляется конденсат, поэтому стальные модели нежелательно применять в системах кондиционирования.

Деревянные. Изготавливаются индивидуально для таких помещений, как баня, сауна, подходят для интерьера из дерева.

По форме

По форме изделия делятся на круглые, квадратные и прямоугольные.

Несмотря на такое разнообразие выбора, круглая форма имеет наибольшую популярность. Эти устройства похожи на лампы и гармонично вписываются в любой интерьер.

По назначению

Приточные. Устанавливаются в системе приточной вентиляции, предназначены для подачи чистого воздуха, распределения его по всему помещению.

Вытяжные. Используются для отведения загрязненного воздуха. Такие устройства помогают быстро проветрить помещение, собирая воздушные массы со всей площади.

Приточно-вытяжные. Эти универсальные модели используют для более продуктивной подачи и удаления воздушных масс. Они улучшают циркуляцию по всей системе вентиляции.

Сопловые. Эта разновидность воздухораспределителей создает узкий поток воздуха. Применяются тогда, когда необходимо направить струю в одном направлении на большое расстояние.

По месту установки

Потолочные — самые часто используемые вентиляционные диффузоры, крепятся к потолку.

Напольные — применяются достаточно редко и только там, где приток осуществляется через подвальное помещение.

Настенные — устанавливаются на стене, например, в помещениях с герметичными стеклопакетами, где нарушена циркуляция воздуха.

Конструктивные особенности

Вихревой. Внутри установлены лопасти, создающие завихрения воздушного потока. Такая конструкция обеспечивает интенсивное перемещение воздушных масс. Устанавливаются там, где нужно быстро и качественно удалить отработанный воздух, например, в ванных комнатах. Могут создавать сквозняки, но это исправляется с помощью установки камеры статического давления.

Приточный оборудован осью с лопастями, которые могут крутиться или быть неподвижными. Бывают регулируемые и нерегулируемые.

Струйные. Устройства пропускают воздушный поток, формируя при этом струю. Благодаря этому повышается интенсивность движения воздушного потока и увеличивается расстояние перемещения.

Щелевые. По своей форме такие устройства напоминают щели, через которые проходит воздух. Количество и размер щелей зависит от условий эксплуатации. Могут работать и на подачу, и на отведение воздуха.

Линейные. Имеют вид вытянутого прямоугольника с несколькими прорезями, почти незаметны в интерьере.

Перфорированные. Имеют большое количество пропускных отверстий для рассеивания воздуха.

Чтобы избежать появления сквозняков, дополнительно устанавливают адаптеры (камеры статического давления). Они необходимы для равномерного перераспределения воздушной струи, подающейся к выходным отверстиям диффузора.

Но при их установке необходимо учитывать тот факт, что из-за своих габаритов они требуют дополните место для установки.

Адаптеры бывают:

со съемным фильтром — дополнительно очищают воздух
с поворотным клапаном — регулируют воздушный поток
с рассекателем воздуха — обеспечивает равномерность распределения особо мощных потоков.

Материал изготовления — пластик или сталь. Возможно изготовление в соответствии с требованиями заказчика.

Вентиляционный диффузор: виды и особенности

Вентиляционный диффузор является одним из видов устройств для забора и распределения воздуха. Наравне с решетками и анемостатами он является неотъемлемой частью вытяжной или приточной вентиляции, кондиционирования и воздушного отопления.

Что такое диффузор и чем же эти вентиляционные устройства отличаются от других аналогичных устройств рассмотрим в данной статье.

Назначение диффузоров

Любая вентиляция предназначена для подачи некоторого количества воздуха в необходимую зону или удаления его наружу. Для этого применяется большое количество устройств и механизмов: движение воздуха осуществляется механическими вентиляторами или под действием перепада давления в естественных системах; транспортировка его проводится в основном по различным воздуховодам (гибким и жестким), а распределения заданного количества воздуха или забор его из конкретной точки осуществляется воздухораспределительными устройствами.

Они предназначены не только для подачи воздуха в помещение, но и для обеспечения распределения потоков определенным образом. Представим, как поток воздуха выходит из отверстия, в котором нет ни решетки, ни диффузора. В таком случае воздух рассеивается недалеко от отверстия без определенного направления.

В общем, назначением любого диффузора является:

подача или забор воздуха из помещения;
создание определенных воздушных потоков нужной силы и направления.

Также существуют устройства, которые не только выполняют указанные функции, но и при этом позволяют регулировать объем перемещаемого воздуха, а также полностью перекрывать его движение.

Также рассматриваемые изделия выполняют функции элемента декора помещения

Именно поэтому важно выбрать не только технические характеристики, но и внешний вид изделия, для того чтобы оно хорошо вписался в дизайн

Классификация

Диффузоры для вентиляции бывают разных типов и изготавливается из различных материалов Все изделия можно условно классифицировать по нескольким факторам: по материалу, месту монтажа, наличию регуляции, геометрической форме, характеристике потока воздуха.

По материалу изделия разделяются на такие типы:

В зависимости от того, в каком направлении движется воздух, воздухораспределительные устройства бывают:

приточными;
вытяжными;
универсальными.

По месту монтажа все воздухораспределительные устройства разделяются на две большие группы:

настенные:
потолочные.

Существуют также и разновидности диффузоров для напольного монтажа. Но для этих целей в основном используются изделия двух вышеописанных категорий. Диффузоры для потолка в основном отличаются расположением щелей и возможностью направление потока на четыре стороны.

По геометрической форме изделия разделяют на такие формы:

круглые;
прямоугольные.

Круглые иногда путают с анемостатами. Но это разные изделия. В состав анемостата входит диск, с помощью которого меняется просвет для подачи воздуха. Диффузоры, как правило, содержат несколько щелей и в большинстве случаев они не регулируются.

Также рассматриваемые устройства бывают:

регулируемые;
нерегулируемые.

В нерегулируемых диффузорах щели и другие отверстия для подачи не меняют свой просвет и направление. Для них возможно применение отдельных механизмов, которые позволяют проводить регуляцию изделий.

Распределение потоков

Каждый производитель выпускает устройства разной формы и конструкции воздухораспределителя. Не существует строгой классификации диффузоров по характеристике потока воздуха, но их можно разделить на такие типы:

Существуют и другие типы узкого применения или для определенных систем.

Вентиляционный диффузор – подбор

Любое воздухораспределительное устройство требует правильного подбора и расчета. Каждый диффузор выпускается нескольких типоразмеров. Они отличаются размером, диаметром, площадью живого поперечного сечения щелей и отверстий, шумовыми характеристиками. И все же, расчет – что это такое в применении к устройствам распределения воздуха?

Любая решетка и диффузор требует подбора, который осуществляется в таком порядке:

После чего в каталоге производителя подбирается изделие с нужными характеристиками.

Правильно подобранный диффузор позволяет создать комфортную и грамотную систему вентиляции любого помещения. Не стоит пренебрегать тщательным выбором этого изделия.

Эфирное масло для ароматического диффузора

Эфирные масла обладают многими полезными свойствами, поэтому самодельный ароматический диффузор — это больше, чем просто приятный аромат в вашем доме. Они также обладают преимуществами ароматерапии выбранных вами масел.

Помните, что эфирные масла всегда добавляются в жидкую основу, будь то базовое масло либо вода с водкой (или спиртом).

Попробуйте дома создать разнообразные ароматические смеси своими руками.

Весенние эфирные масла

Наслаждайтесь свежими ароматами и цветами, которые приносит весна, с помощью смеси следующих эфирных масел: цитрусовые, кедра, лаванды, герани и жасмина.

Эфирные масла осени

Наполните ваш дом необыкновенным ароматом осени с помощью эфирного масла, которое вы с легкостью можете сделать своими руками. Смешайте эфирные масла: ягод можжевельника, кедрового дерева, бальзама, кардамона и корицы.

Зимние эфирные масла

Окунитесь в зимнюю сказку и наслаждайтесь волшебными ароматами в своем доме. Приготовьте смесь эфирных масел: пихты, кедра, ягод можжевельника, ели и пачули.

Антибактериальные масла

Используйте комбинацию следующих эфирных масел для очистки воздуха, в сезон простудных заболеваний: лемонграсса, лаванды и эвкалипта.

Полное описание полезных свойств лавандового масла смотрите на нашем сайте.

Вот еще несколько рецептов для диффузора дома:

апельсин-мята (очиститель воздуха)
герань — грейпфрут (цветочный)
сандаловое дерево – мускатный шалфей – лаванда (согревающий)
лаванда – мята – лимон (очищение воздуха)
лаванда – розмарин – лимон (очиститель воздуха)
лимон – лайм – грейпфрут (цитрусовый фреш)
лимон — эвкалипт — мята — розмарин (очиститель воздуха)
пачули – корица – апельсин – гвоздика (запах Рождества)
мята перечная – цитронелла – лемонграсс (средство от насекомых)
лайм — грейпфрут — апельсин — пачули (освежитель воздуха)
герань — апельсин — гвоздика (цветочный)
ель – лаванда – эвкалипт – кедр (лес)
мята перечная – эвкалипт – лемонграсс (освежающий дезинфицирующий воздух)
грейпфрут — бергамот — имбирь — гвоздика (освежающий)
лайм – мята перечная – кипарис – корица (антибактериальный)
эвкалипт – имбирь – грейпфрут – бергамот – лайм – розмарин (антибактериальный)
лайм – розмарин – имбирь – сладкий базилик (антибактериальный)
майоран – лаванда – апельсин (успокаивающий)
лаванда – ромашка – мандарин (успокаивающий)
кипарис — лемонграсс — лаванда — гвоздика — пачули (снятие стресса)

Также обязательно посмотрите нашу статью духи своими руками, в которой вы найдете огромное количество новых композиций и рецептов, подходящих для создания освежителя воздуха для дома.

Экспериментируйте с количеством и составом эфирных масел для ароматического диффузора своими руками, для воссоздания каждый раз нового, необыкновенного аромата в вашем доме!

P.S.

Если Вам понравилась и была полезна данная информация, поделитесь ею в соц. сетях со своими друзьями и знакомыми. Так вы поддержите наш проект “Экология жизни“ и сделаете свой вклад в сохранение окружающей среды!

Понятие о работе сверхзвуковых диффузоров

Поэтому они стремятся придать входному устройству форму, в которой
потери давления минимальны. Если входное устройство выполнено в виде
обычного диффузора расширительного канала, то при полете на
сверхзвуковых скоростях перед входом диффузора возникает ударная волна,
которая обычно отключается см. Рис. 8. 18. Как показано выше 10. 4,
торможение с прямым ударом влечет за собой максимальную потерю давления.

Поэтому сверхзвуковые диффузоры применяются для самолетов, которые
летят со скоростью, значительно превышающей скорость звука м 1, 5.
Рисунок показан на рисунке 1. 10. 6. Особенностью сверхзвукового
диффузора является наличие в центре заостренного cone. It представляет
собой иглу с заостренным кончиком. Когда кончик иглы летит со
сверхзвуковой скоростью, в уплотнении ОА происходит косой скачок.

Размеры иглы рассчитаны таким образом, что этот скачок проходит точно по краю а входного отверстия диффузора. Как на фото. 10. 3 при торможении под углом Падение давления меньше, чем время прямого ударного торможения, показанное на Рис. 1. 8. 18. Если скорость за косым скачком все еще остается сверхзвуковой, то на поверхности иглы делается излом b в нужном месте, и появляется 2-й косой скачок b a, и поток еще больше замедляется. Прыжковая система Рис. 10. 6.

Иллюстрация 3-скачкового сверхзвукового диффузора для
воздушно-реактивного двигателя Обычно заканчивается слабым прямым
скачком динамика, который простирается от входного края. Потеря давления
скачка переменного тока незначительна, так как поток подавляется ранее в
системе косых скачков. Complete. In сверхзвуковые диффузоры с правильно
рассчитанными иглами, суммарными потерями в виде 1, 2, 3 диагональных
скачков и системой слабых скачков вперед будут меньше 1 сильных скачков
вперед, которые происходят перед диффузором без иглы.

За прямым скачком АС скорость потока становится дозвуковой, и дальнейшее замедление потока осуществляется в расширительном канале, то есть почти в равной энтропии с небольшими потерями на трение. Контрольный вопрос 1. At при каких значениях расхода газа можно использовать формулу несжимаемой жидкости 2. Почему плавное замедление сверхзвуковой скорости происходит с коническим соплом 3. Когда газ проходит через фронт ударной волны, какая из составляющих общей скорости потока изменяется вертикальная или тангенциальная. 4. Как изменяется потеря ударного давления при изменении угла наклона ударной волны относительно направления ее предыдущей скорости потока Г.

Методические указания по теплотехнике

Ударная адиабата и потери давления в скачке	Температурное поле. Градиент температуры
Угол наклона скачка	Закон Фурье. Коэффициент теплопроводности

Различие назначения

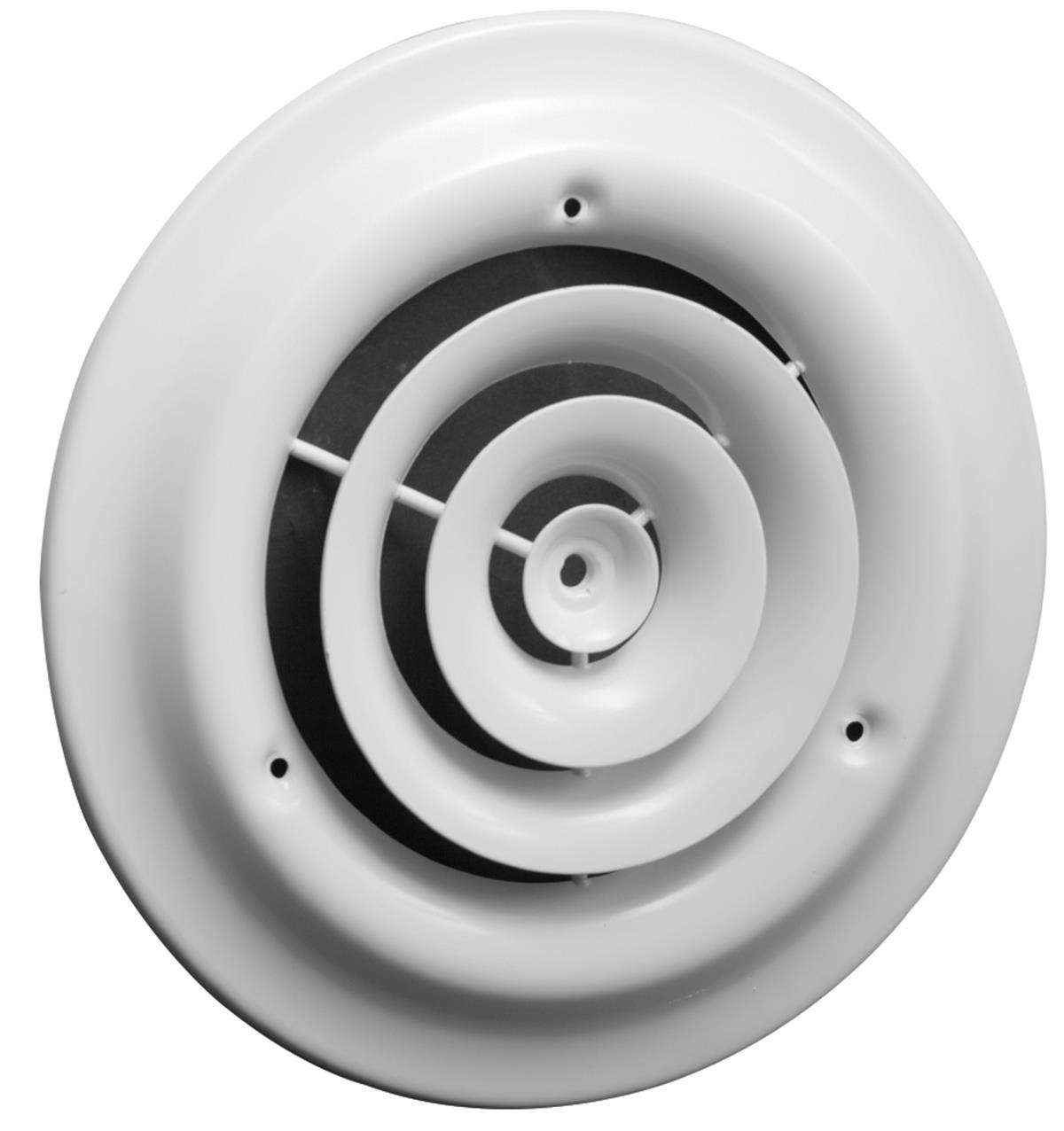

Отталкиваясь от практической стороны в вопросе о выборе и приобретении диффузора в вентиляцию, можно охарактеризовать все его разновидности следующим образом.

Приточная разновидность	Такой тип модели необходим для того, чтобы захватывать свежие воздушные потоки, которые поступают снаружи и проводить за короткий промежуток времени в атмосферу пространства комнаты через вентиляционную систему.
Вытяжная разновидность	Такой тип диффузора вентиляционного осуществляет свою работу по аналогичному принципу с теми разновидностями, что выводят воздушные массы из помещения. Они обеспечивают равномерность распределения масс воздуха, что позволяет проветривать максимальные площади жилой комнаты. За счет того, что струя воздуха проходит через диффузор, она становиться рассеянной и двигается по круговой траектории, выходя наружу. Такие устройства еще называют вихревыми, поскольку их принцип работы позволяет забирать различные струи воздуха в вентиляцию с разных точек комнаты. Это обеспечивает немаловажный момент удаления переработанного воздуха их комнаты. Помимо этого воздух выводится с очень высокой скоростью благодаря диффузору.
Универсальная разновидность	Такая разновидность диффузора способна осуществлять передачу воздушных потоков в противоположных направлениях. При этом происходит перемещение различных воздушных масс между вентиляционными системами оттока и притока.
Сопловая разновидность	Сопловая разновидность позволяет создавать при необходимости потоки воздуха узкой направленности, а именно струйный поток. Это необходимо в тех случаях, если нужно осуществить подачу воздушных масс на такое расстояние, на котором прокладка системы для реализации вентиляции возможной не представляется.

Кроме стандартных диффузоров, предназначенных для установки в систему вентилирования помещений, часто причисляют и простые решетки или жалюзи, с их помощью осуществляется защита вентиляционной системы, чтобы в нее не попадала грязь и различного рода предметы. Такие приспособления также производят рассеивание проходящих через них воздушных масс.

Есть еще разновидность диффузоров, которая позволяет регулировать силу и скорость, с которой производится подача, либо устранение воздуха. Такая функция доступна благодаря оснащению диффузоров механическим приводом, которым можно управлять дистанционно, используя специальный пульт.

Что касается разнообразия видов, в основе которого лежит материал, из которого производят диффузоры, то они могут различаться по следующим характеристикам:

Пластиковые. Из преимуществ диффузоров вентиляционных, которые сделаны из такого материала можно назвать такие как неподверженность коррозионным процессам и процессам гниения. Также они очень легкие и относительно дизайна их выбор гораздо обширнее, потому как имеются различные варианты цветов.
