Как установить фаркоп на фольксваген поло седан своими руками

Как снять фару поло седан 2021

Показана замена левой блок-фары, правую блок-фару заменяют аналогично.

Вам потребуются: ключ TORX ТЗО, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Подденьте колодку жгута проводов лампы ближнего/дальнего света фары и отсоедините колодку от лампы.

3. Отожмите фиксатор.

4. . и отсоедините колодку жгута проводов от лампы указателя поворота.

5. Извлеките патрон лампы переднего габаритного огня из отверстия блок-фары.

6. Отожмите фиксатор колодки жгута проводов электрокорректора света фар.

7. .Отсоедините колодку от электрокорректора.

8. Выверните два винта крепления блок-фары.

9. . выдвиньте блок-фару вперед, преодолевая сопротивление фиксаторов, и снимите ее с автомобиля.

Сегодня по счастливой случайности получилось достать электросхему:

— Ксеноновые фары с автоматическим корректором, (8IG) с ноября 2015 года

Спасибо за создание и воплощение схем в жизнь Известному источнику который пожелал остаться неизвестным

;)!

PS Буду ОЧЕНЬ

благодарен,ВАМ , если при размещении на сторонних ресурсах данных схем электрооборудования, вы будете давать ссылку на этот БЖ или меня. Заранее,ВСЕМ , спасибо!

Необходимость демонтажа блок-фары на автомобиле Фольксваген Поло cедан может потребоваться для проведения сервисного обслуживания элементов конструкции осветительных приборов, для полировки стекла головного света, для установки ксенона или биксенона, для кузовного ремонта автомобиля или полной замены фары. Процесс снятия фар несложный и под силу любому автомобилисту. Для работы потребуется ключ TORX ТЗО и отвертка с плоским шлицем. После проведения всех ремонтных или профилактических процедур, блок-фара устанавливается на место в обратном порядке, при этом необходимо обязательно провести регулировку направления светового пучка.

Управление приборами

Управление приборами освещения в автомобиле удобно расположено в одном месте: под воздушным дефлектором слева от руля. Удобный классического типа переключатель производит включение нужной в данный момент оптики.

Рассмотрим порядок работы по включению осветительных приборов:

1. Лампа ближнего света на Фольксваген Поло включается при переводе ручки в крайнее правое положение. В этом же положении расположен и дальний свет, однако для его задействования придётся сместить по вертикали левый подрулевой переключатель.
2. В положении на себя дальний свет включается кратковременно только на те мгновения, на которые он будет удерживаться водителем в ручную. Для постоянной работы в режиме дальний свет следует переместить этот подрулевой переключатель в положение от себя и зафиксировать его.
3. Рычаг переключателя, находящийся слева под рулём автомобиля, управляет также работой поворотных лампочек Фольксваген Поло. Его перевод в крайне верхнее положение разрешает задействовать правую лампу поворота, в нижнее – левый поворотник.
4. Крайнее правое или среднее положение ручки является переходной ступенькой для включения противотуманных фар. Следующим шагом для работы передних «противотуманок» будет выдвижение на себя этой ручки до первой фиксации. Выдвижение до упора поможет запустить в работу задние противотуманные лампы VW Polo.

Не следует откладывать на потом смену сгоревшего оптического прибора. На практике происходит много аварий, когда водитель включает сигнал поворота, а он не работает. В результате – ДТП, серьёзные повреждения машины, травмы людей из-за такого пустяка.

Тип лампы

Перед тем, как приступить к замене, необходимо выбрать лампу. Здесь используются двухнитевые галогенные лампы H4. От однонитевых они отличаются цоколем, на котором присутствует три контакта

Начиная с 2015 года стали использовать лампочки H7 (обратите на это внимание)

Подобные лампы широко распространены, поэтому проблем с их покупкой не возникнет. Лучше выбирать элементы, мощностью 50–60 Вт, рассчитанные на 1 500 часов работы. Значение яркости в таких лампах достигает 1 550 Лм.

Следует избегать лампочек, которые дают светло-голубой свет. Если в сухую погоду они будут неплохо освещать пространство, то в снег и дождь такого свечения будет недостаточно. Поэтому лучше выбирать обычные «галогенки».

Что это такое?

Фаркоп – это тягово-прицепное устройство, которое монтируется на задней части автомобиля и позволяет оперативно осуществлять сцепление с прицепом, управлять его электрическим оборудованием из салона машины. Конструкция такого устройства выглядит несложно – фаркоп состоит из поперечной балки, которая жестко крепится на задней части авто, и шарового механизма.

Шар всегда изготавливается из кованой стали и требуется, чтобы максимально возможный для него груз на 30 процентов превышал массу трейлера.

Устройство представляет собой металлическую конструкцию, состоящую из двух компонентов: поперечной балки, монтируемой в кузов, и шарового узла, расположенного на стенке

Такие устройства обязательно снабжаются электрической коммутацией и розеткой, через которую фургон подключается к бортовой электрической системе автомобиля. Есть две разновидности розеток:

• семиконтактные;
• тринадцатиконтактные;

На Фольксваген Поло вам придется устанавливать семиконтактную розетку. Ниже приводится перечень всех выходов:

1. Правый поворотник.
2. Левый поворотник.
3. Задний ПТФ.
4. Подвески номера и габариты слева.
5. Подвески номера и габариты справа.
6. Заземление.
7. Сигналы остановки.

Существует ошибочное мнение, что кроме сцепной функции и управления электросистемой фургона, фаркоп предназначен, чтобы смягчить удар в случае ДТП, однако это неверно. Если фаркоп берет на себя удар, зад кузова авто страдает гораздо сильнее, чем бампер машины при его отсутствии. Поэтому правила дорожного движения некоторых стран запрещают передвижение с ним без трейлера.

ТСУ применяется для буксировки прицепов легковыми или грузовыми транспортными средствами

Есть несколько разновидностей конструкции тягово-сцепного устройства:

• стационарное;
• съемное;
• складывающийся автомат или полуавтомат.

Два последних варианта для Фольксваген Поло наиболее предпочтительны – выбирая один из них, вы можете быть уверены, что при ударе сзади, кузов вашей машины не сильно пострадает.

Как сделать фаркоп своими руками

Как сделать фаркоп самому? Рассмотрим вариант с изготовлением фаркопа с помощью шара типа «А», напомним, что он крепится на двух болтах и его можно снять. Тип автомобиля, на который будет крепиться фаркоп, не имеет значения, так как они в своих особенностях и размерах индивидуальны.

В первую очередь подготовим инструменты,  которые будут необходимы:

— сварочный аппарат;

— болгарка;

— дрель;

— ключи.

Так же понадобятся материалы, без которых сделать фаркоп не представится возможным:

1. крюк с шаром и  две проушины;
2. лист металла 2 мм;
3. уголок;
4. труба или квадратный профиль;
5. розетка электропитания прицепа;
6. несколько метров пятижильного кабеля;
7. паяльник.

В первую очередь необходимо снять бампер автомобиля, с этим ни у кого не возникнет проблем, после этого можно будет понять, к чему будем крепить фаркоп. В основном он крепится под усилитель бампера, для этого его тоже потребуется снять.

Когда сняли все необходимое, приступаем к замерам будущего крепления фаркопа, советуется делать это тщательно, измеряя все несколько раз. Начинаем с того, что по креплению усилителя бампера замеряем пластины под размер креплений и просверливаем в них отверстия под болты крепления усилителя.

Когда данные заготовки готовы, приступаем к изготовлению крепежа, для этого берем тубу и квадратный профиль и с помощью уголков привариваем к пластинам, которые изготовили ранее. Лучше всего это сделать с помощью газовой сварки. Когда приварили пластины к трубе, используя при этом куски уголка, примеряем крепеж по отверстиям на болты усилителя бампера.

После подгонки крепежа приступаем к установке крюка с шаром. Для этого находим середину трубы или профиля и привариваем к ним проушины. Проушины нужно выбирать такого типа, чтобы не пришлось их подгонять по длине бампера, поэтому заранее перед их покупкой измерьте длину бампера и по этим размерам купите проушины. Проушины приварены и следующим этапом является подсоединение крюка, это элементарно, он крепится с помощью двух болтов.

Если посчитаете, что крепление не достаточно надежно, можно его усилить. Для этого с другой стороны от проушин следует под прямым углом приварить трубу, на конце которой закрепите пластину шириной примерно 4-5 см и делаем в ней отверстия и соответственно по ним сверлим дырки в багажнике автомобиля. Для того, чтобы в последствии болты не рвали багажник, внутри него самого тоже устанавливаем пластину и уже сверху крепим  болтами.

Основная работа проделана, теперь остается дополнить фаркоп креплением для розетки для подключения электропитания прицепа. Для этого с левой или с правой стороны на одну из проушин привариваем кольцо, из пластины металла, в котором будет крепиться розетка.

После этого все углы и неровности сваривания шлифуем болгаркой  и следим, чтобы не осталось ржавчины на крепеже. После этого необходимо два раза пройтись грунтовкой по всему фаркопу, давая высохнуть после каждого раза. Когда грунтовка полностью высохла, красим конструкцию краской, аэрозольной и опять даем высохнуть.

Затем можно крепить фаркоп к кузову автомобиля, для этого используем ключи, болты и гайки, не забываем подлаживать гравера во избежание откручивания гаек. Фаркоп прикручен, но не спешим устанавливать назад бампер, необходимо еще установить на фаркоп розетку электропитания прицепа. Используем для этого готовую розетку, которую крепим в заранее подготовленное отверстие и подключаем к ней провод. Если не дружим с электропроводкой, то лучше весь этот процесс доверить специалисту в этом деле. Если же с проводкой ранее имели дело, то большого труда этот этап не составит, ведь почти в каждом автомобиле имеются места, где есть подклемники, и можно от них запитать нашу розетку. Все провода аккуратно укладываем, чтобы они не болтались, и припаиваем их к розетке. Вот и все можно устанавливать на свое место бампер и начинать гордиться своей работой.

При изготовлении фаркопа следует обратить внимание на материал, из которого он делается. Выбирайте  все качественное, не ленитесь несколько раз делать замеры, рассчитывайте на то, чтобы грузоподъемность фаркопа была выше того, что необходимо хотя бы на 200-300 кг.

Характеристика КАН шин

Общими свойствами всех КАН шин являются следующие:

• все элементы подчиняются тем же нормам передачи информации, т.е. протоколом передачи;
• для создания высокой степени защиты от различных помех (при работе моторного отсека, аварии) все шинные системы CAN включают двух полосную проводку, которая переплетается (рис);
• сигналы, для отправки, изначально находятся в приемопередатчике передающего блока управления с разными уровнями передачи данных, после чего отправляются на обе линии CAN.

Информационная шина информационно-развлекательная CAN-шина получила те же характеристики, что и шина данных CAN удобства. В фольксваген поло (начиная с 2002 модельного года) и в Golf IV информационная шина CAN и развлекательная, для удобства управляется через одну единую пару проводов.

• блок управления кондиционером;
• элемент управления дверьми;
• узел управления удобством;
• элемент управления с дисплеем для навигации и радиоприемника.

Замена ламп ближнего света на Поло – рестайлинг

Снятие и установка ламп на рестайлинговой версии 2015 – 2019 года выпуска будет отличаться. Для автомобилей произведённых после 15 года, понадобится специальный инструмент – универсальная отвертка. Она поставляется вместе с машиной и находится в багажнике, рядом с запасным колесом. Наконечник отвертки представляет собой ключ Torx T27. Соответствующую насадку можно найти в большинстве недорогих наборов для магнитных отверток, шуруповертов и аналогичного инструмента.

1. Для начала работ нужно получить доступ к верхней части передней монтажной панели («телевизора»). Здесь нужно открутить по два болта с каждой стороны, чтобы достать как правую, так и левую фару. Болты вынимаются.
2. Извлеките фару. Возьмитесь за ее заднюю часть – со стороны кузова – и, прилагая небольшое усилие, начать выдавливать ее наружу. Одновременно требуется освободить две защелки, удерживающие корпус фары.

1. Когда блок вынут из ТС, то для извлечения лампы нужно снять крайний правый и крайний левый резиновые пыльники – для правой и левой фары соответственно. Снятие резинового пыльника открывает доступ во внутренне пространство. В открывшееся отверстие легко проходит рука.
2. Чтобы достать лампу ближнего света на автомобиле Фольксваген Поло, нужно повернуть ручку цоколя и освободить «лапки», которые держат деталь, из пазов.
3. Лампа плотно сидит в гнезде, но её легко вынуть, если легонько потянуть на себя. Новая вставляется в цоколь без усилий.

Volkswagen Polo Sedan WHITE ENERGY › Бортжурнал › Install ГУ ISUDAR ISD-V001N+подключение к BCM (CAN)

Заменил штатное ГУ RCD 220 ввиду отсутствия в нем какого-либо функцонала и отвратительного приема радио.Выбрал для установки ГУ ISUDAR ISD-V001N, т.к. в ней есть все то, что мне необходимо на данный момент.Заказывал тут., стоимость 9825руб.Параллельно заказал WiFi свисток для обновления инфы в навиационной системе ГУ стоимость — 505 руб.

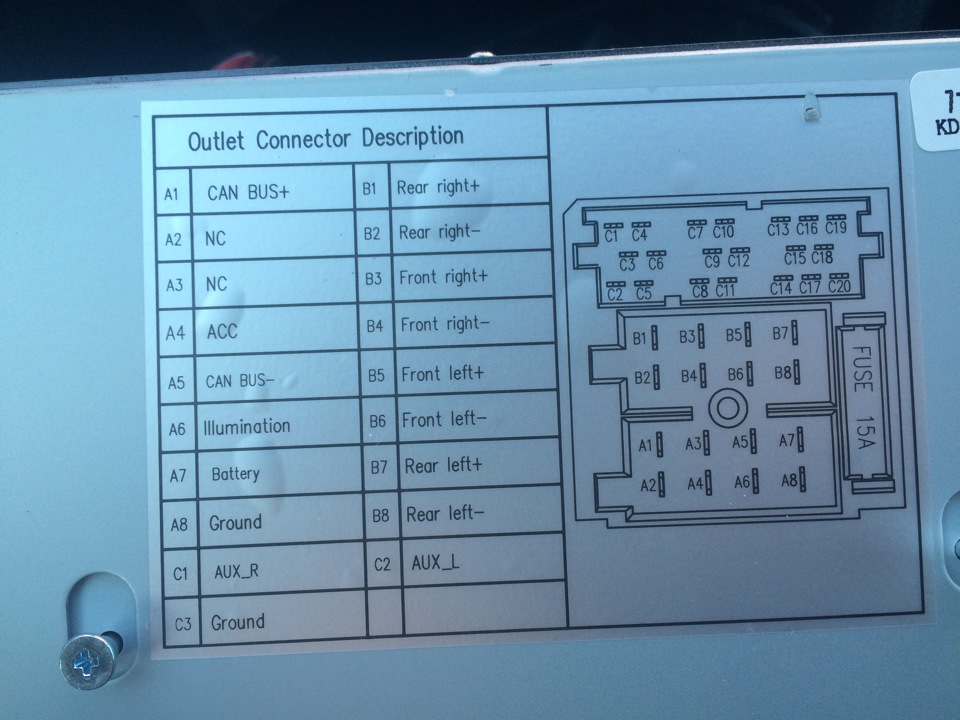

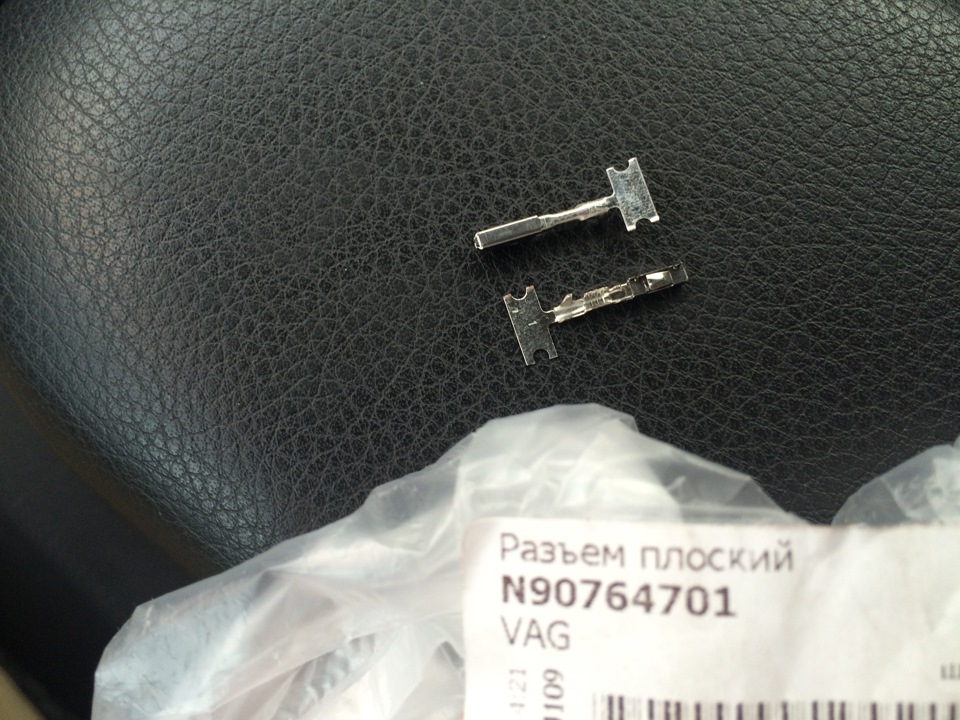

Для полноценной инсталляции необходимо приобрести тканевую липкую ленту (например TESA), пины N90764701 — 2шт для подключения витой пары от BCM к ГУ, витую пару — примерно 1м.

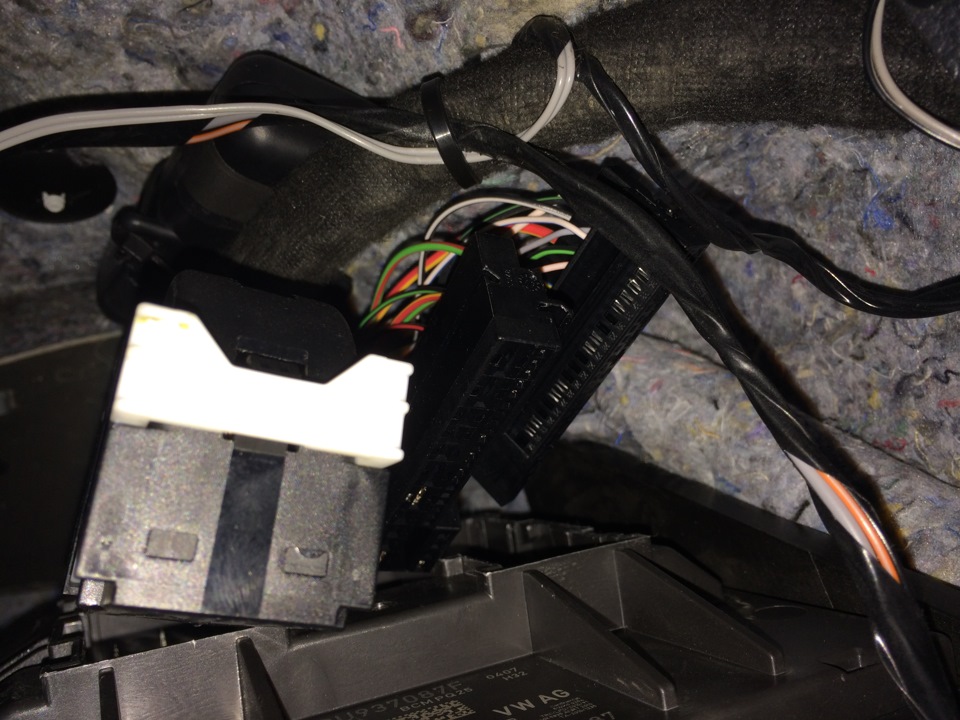

Установка несложная, за исключением неудобства подключения витой пары к BCM, т.к. находится он в районе педали сцепления. Подключать необходимо в колодку которая находится в кожухе БЕЛОГО цвета.

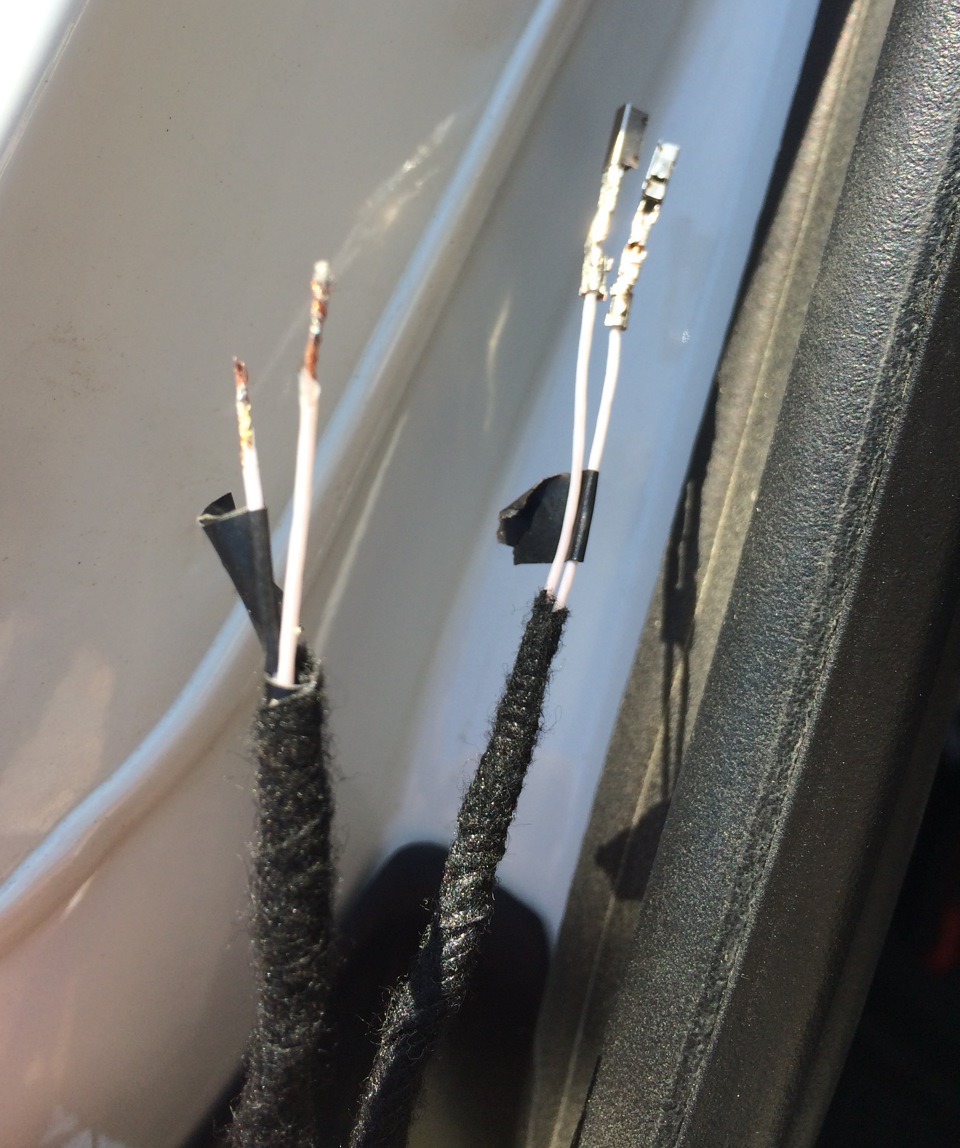

Обжав пинами витую пару подключаем один пин в 20 разъем это будет CAN+, второй в 21 разъем это CAN-, ответные концы витухи я обжал двумя пинами извлеченными из раъема QUADLOCK, т.к. использовать его я не буду. Подключить к разъему ISO их необходимов соответствии с наклейкой на ГУ — CAN+ — А1, CAN- — А5. Также необходимо извлечь пин с кабелем из А6, т.к. он отвечает за подсветку ГУ когда она не подключена к BCM и в моем случае не понадобится. Для того, чтобы ГУ не отключалась по прошествии 10 минут необходимо впаять в кабель идущий к разъему А4 диод (1N5822), теперь отключаться она будет при извлечении ключа из замка зажигания. Колодка с контактами А — черного цвета, с контактами В — коричневого. При проверке баланса переднних и задних динамиков выяснилось что правая пара динамиков перепутана местами, т.е. передний правый динамик регулируется задним и наоборот. Устраняется это очень просто — необходимо в колодке коричневого цвета поменять местами пары контактов переднего и заднего динамика (см. наклейку) В3 с В1 и В2 с В4.

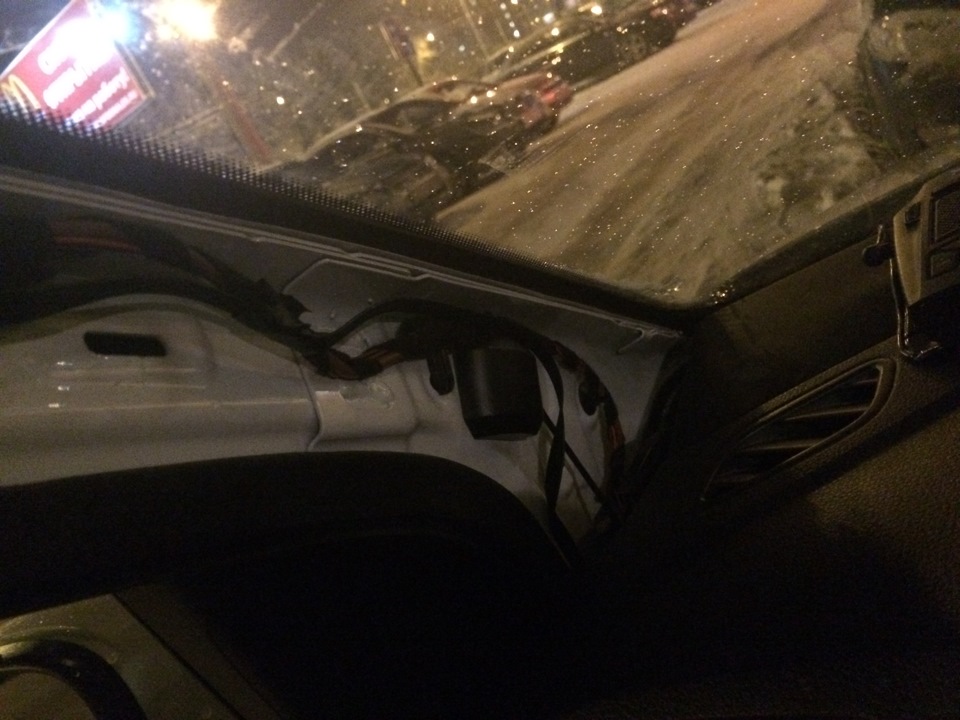

Имеющуюся в комплекте GPS антенну я провел в левую переднюю стойку (прием отличный).

Также сменил прошивку на новую, т.к. визуально она более приятная и имеются доп функции, такие как отключение экрана.

Фаркоп на Ваз 2107

Фаркоп — дополнительное сцепное устройство, предназначенное для буксировки прицепа. Установка фаркопа на ВАЗ 2107 позволяет компенсировать сравнительно небольшой объем багажника и грузоподъемность “семерки” за счет перевозки груза в прицепе. В заводской комплектации ВАЗ 2107 предусмотрены лишь буксировочные проушины, за которые можно зацепить трос для буксировки транспортного средства. Но можно самостоятельно изготовить или приобрести фаркоп на ВАЗ 2107 в магазине и установить его на автомобиль.

1. Недостатки самодельных фаркопов
2. Разновидности фаркопов на Ваз 2107
3. Комплектация “заводского” фаркопа
4. Установка фаркопа на ВАЗ 2107

Недостатки самодельных фаркопов

Самостоятельное изготовление и установка фаркопа могут вызвать такие проблемы:

• сложности прохождения техосмотра;
• отрыв балки и повреждение кузова из-за неправильного расчета крепления или поломки фаркопа.

Поэтому владельцы желательно приобретать сертифицированные фаркопы на ВАЗ 2107, цена которых не слишком высока.

Разновидности фаркопов на Ваз 2107

Перед приобретением фаркопа на ВАЗ 2107 следует ознакомиться с их конструктивными отличиями. Их можно условно разделить по типу крючка и местам крепления.

Крюки бывают следующих видов:

• Простой крюк грузоподъемностью до 1,5 тонн, крепящийся двумя болтами.
• Быстросъемный крюк на муфтовом соединении, позволяющий уменьшить длину автомобиля.
• Торцевой крюк грузоподъемностью 2-3 тонны.

Места (типы) крепления фаркопов бывают такими:

• В предусмотренные изготовителем отверстия для крепления фаркопа (на ВАЗ 2107 таковых нет).
• В технологические отверстия в кузове, в которые вставляют болты крепления фаркопа. Это отверстия в лонжеронах, крепления бампера. Иногда в процессе крепления приходится рассверлить их или добавить несколько дополнительных.
• В отверстия, которые сверлятся специально для крепления фаркопа. Последний используется в качестве шаблона при разметке.

Комплектация “заводского” фаркопа

В комплект поставки сертифицированного фаркопа входят:

• фаркоп;
• инструкция по монтажу;
• розетка и проводка для подключения фонарей прицепа;
• болты крепления.

Что необходимо для установки фаркопа

Чтобы закрепить фаркоп на “семерку”, понадобится:

• дрель;
• сверло;
• гаечные ключи;
• пассатижи;
• грунтовка;
• изолента;
• наконечники проводов;
• термоусадочная трубка;
• мастика противокоррозийная.

Установка фаркопа на ВАЗ 2107

Перед установкой фаркопа стоит проверить состояние краски на его поверхности и при необходимости обработать его грунтовкой и антикоррозийным покрытием. Эта деталь особенно сильно подвержена влиянию влаги и прочих химически активных веществ, поэтому дополнительная защита от коррозии не помешает. Далее следует выполнить такие действия:

• Снять коврик багажника.
• Приложить фаркоп к днищу и разметить места дополнительных крепежных отверстий.
• Просверлить отверстия и обработать их края грунтовкой и антикоррозийным покрытием.
• Установить фаркоп на ВАЗ 2107 и наживить болты крепления.

• Продеть проводку , входящую комплект поставки фаркопа, в термоусадочную трубку и осадить ее, чтоб она стягивала и защищала провода (вместо трубки можно использовать обмотку из изоленты).
• Снять заднюю обшивку багажника.
• Продеть жгут проводов сквозь отверстие, через которое проходят провода подсветки номерного знака, что он спускался на фаркоп сверху. Если жгут не проходит, для него можно проделать дополнительное отверстие в нижней части багажника.
• При помощи пассатижей установить на жгут со стороны багажника предохранители.
• Соединить провода, идущие от предохранителей, с задними фарами.
• Надеть на второй конец жгута наконечники.
• Установить соединительную вилку и подключить к ней наконечники проводов.
• Закрепить жгут на фаркопе при помощи изоленты.
• Обработать места крепления фаркопа к кузову автомобиля мастикой, чтобы защитить кузов и болты крепления от коррозии.
• Установить заднюю обшивку багажника и уложить коврик.

Установка фаркопа на ВАЗ 2107 расширяет возможности автомобиля. Закрепив прицеп, можно использовать “семерку” в качестве достаточно вместительного и грузоподъемного грузового транспорта. Таким образом удобно перевозить урожай с дачи или стройматериалы для ремонта или строительства жилья. Также наличие фаркопа облегчает и улучшает крепление буксировочного троса. Благодаря ему становится легче вытянуть другую машину из грязи или отбуксировать на место ремонта.
