Самостоятельное изготовление антенны для автомагнитолы

Установка и крепление антенн

Внешние антенны устанавливаются снаружи автомобиля и могут крепиться на крылья, крышу, задний бампер или крышку багажника. Поскольку в этом случае используется несколько способов крепления, внешние приёмные устройства бывают:

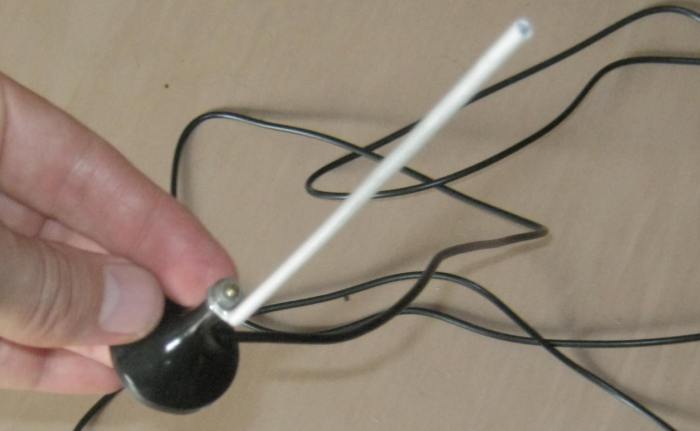

1. Магнитными.
2. Накладными (со струбциной).
3. Врезного типа.

Первые имеют невысокую цену и отличаются чрезвычайно простой конструкцией, поэтому с их установкой справится даже начинающий. Использование магнитного крепления позволяет обойтись без проделывания отверстий в кузовных деталях и снижает риск повреждения лакокрасочного покрытия. К минусам относится разве что необходимость снимать устройство на неохраняемых стоянках во избежание кражи и недостаточную длину приёмного диполя, из-за чего затрудняется приём в отдалённых местах.

Накладные антенны относятся к классу штыревых и крепятся к кузову автомобиля при помощи специальных кронштейнов и резьбовых соединений. Местом крепления выбирается водосточный жёлоб или задний бампер, а конструкцией не предусматривается никакого усилителя. Поскольку на современных машинах эти элементы чаще изготавливаются из пластика, будьте внимательны. Возможно, накладная пассивная антенна для авто не подойдет вам по этой причине.

Как понятно уже из названия, для монтажа врезной антенны потребуется проделать отверстие в переднем или заднем крыле авто. Плюс такой конструкции только один – возможность спрятать длинный штырь в то время, когда в нем нет необходимости. А вот недостатков гораздо больше:

• появление дополнительного очага коррозии;
• сложное устройство, и, как следствие, невысокая надёжность;
• необходимость в регулярном уходе;
• в движении чрезмерно выдвинутая антенна может сломаться.

Ранее выдвижные антенны считались «шиком», однако с появлением более компактных аналогов их популярность упала.

Автоантенны внутрисалонные предназначены для крепления в верхней части лобового или заднего стекла – в этом случае прохождению сигнала не мешает металлический кузов. Такие устройства оснащаются собственным усилителем сигнала и требуют отдельного питания. Это и является ответом на вопрос, чем активная антенна отличается от пассивной. Как вы уже заметили, последняя никаких электронных компонентов не имеет.

Плюсы активной внутрисалонной антенны очевидны:

1. Применение автоматической регулировки коэффициента усиления.
2. Не влияет на аэродинамику и не создаёт шум.
3. Не требует обслуживания.
4. Нет необходимости вносить изменения в конструкцию машины.
5. Исключается возможность повреждения хулиганами.

Учитывая особенности тех или иных автоантенн, несложно подобрать устройство для собственных нужд. Автомобильная радиоантенна должна соответствовать частотным диапазонам, на которых её планируется использовать. Так, производители выпускают как отдельные устройства для приема сигналов радио, цифрового и аналогового ТВ или GPS, так и универсальные антенны для подключения к современному мультимедийному и навигационному оборудованию.

Особенности выбора ТВ-антенны для машины

Природа телевизионного сигнала, как и радио, GSM или GPS одинакова – это электромагнитные волны. Но вот вещают они в различном частотном диапазоне, чтобы не мешать друг другу

Поэтому при выборе антенны, предназначенной для приёма телевизионного сигнала, желательно обратить внимание на многофункциональное устройство, умеющее работать с источником сигнала разного назначения: АМ/FM/TV/GSM/GPS. Это позволит обеспечить работу всего спектра современных гаджетов, от мультимедийного центра до навигатора

Строго говоря, наличие телевизора в транспортном средстве постепенно становится стандартом де-факто, и если в автобусах и маршрутках его используют уже давно, то для легковых авто он только в последнее время вышел из категории «роскошь» и перебрался в более демократичный раздел «комфорт».

Здесь также имеется разбиение на пассивные и активные антенны. Последние более предпочтительны, поскольку не требуют использования какого-либо дополнительного оборудования: подключил к совместимому ТВ-приёмнику и забыл о существовании антенны.

Правила размещения телевизионной антенны такие же, как и для радио – внешнее или внутреннее, на заднем или переднем стекле, по возможности как можно дальше от моторного отсека. Если антенна пассивная, может потребоваться приобретение дополнительного усилителя, который в состоянии значительно улучшить параметры принимаемого сигнала. При подключении к штатному аккумулятору или бортовой электросети рекомендуется также использовать специальный фильтр, функции которого будут заключаться в сглаживании помех, наводимых источником питания.

Не следует относиться к выбору телевизионной антенны для авто как к второстепенной проблеме: обладая достойным, «навороченным» телевизором, вы не сможете насладиться даже его базовыми возможностями, используя слабую или некачественную антенну. А ведь современный ЖК ТВ-приёмник сам по себе является многофункциональным устройством, позволяющим просматривать контент разного формата и с различных источников, а также подключать большое количество дополнительных гаджетов, от приставок до парктроника или навигатора.

Ещё один важный момент – далеко не все антенны зарубежного производства адаптированы для приёма телевизионного сигнала, распространяемого в диапазоне волн 1-3-метровой длины. С отечественными устройствами проще – они изначально проектируются именно под российские вещательные стандарты.

Если при выборе автомобильной антенны для радио нас мало волновала функциональность устройства, то в данном случае она становится очень важным фактором. Желательно, чтобы имелся режим «город», позволяющий принимать сигнал при наличии помех со стороны электросетей, мобильной и радиосвязи, мощных энергетических установок типа трансформаторов и т. д.

Нелишним будет и режим «турбо», позволяющий задействовать усиление сигнала при удалении транспортного средства от источника сигнала, например, при дальней загородной поездке.

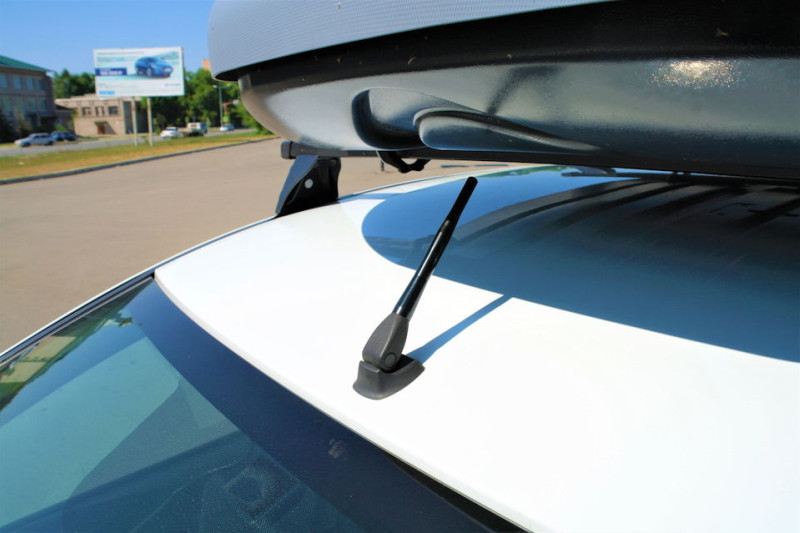

Короткая антенна Триада

В любом случае при изменении местоположения автомобиля мощность и качество сигнала также будут «плавать», вынуждая время от времени производить подстройку автомобильной антенны. Монтаж спутниковой антенны позволяет обойтись без этой надоедливой процедуры, но в виду «космической» стоимости такой аппаратуры мы такой вариант рассматривать не будем – он всё ещё остаётся экзотикой даже на западе.

Инструкция по сборке

Самостоятельное изготовление антенного усилителя для автомагнитолы считается простым занятием, которое проводится за 4 этапа. На первом из них нужно подготовить предметы, которые могут понадобиться во время изготовления и установки антенны. После этого проводится сборка устройства и его установка на автомобиле. Завершает процесс подключение прибора.

Производство неактивной установки

Легче всего сделать своими руками пассивные усилители. Они имеют простую конструкцию, разобраться в которой сможет даже новичок.

Для выполнения поставленной задачи понадобятся следующие предметы:

• медная проволока (не более 2 мм в диаметре);
• отвертка;
• напильник;
• крепежные детали;
• термический клей.

Перечень инструментов и материалов может меняться в зависимости от марки и модели автомобиля.

Процесс изготовления пассивной установки предусматривает выполнение нескольких обязательных действий. Среди их есть такие:

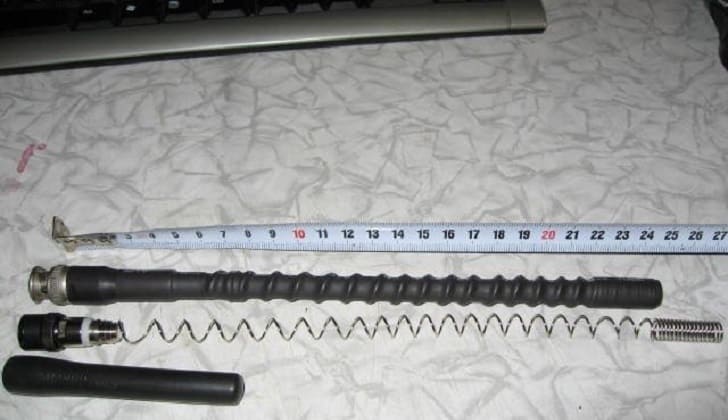

1. Проволоку скручивают в спираль.
2. Ее насаживают на винт, закрепляя гайкой и контргайкой.
3. Для прочности соединения место контакта крепежных деталей с проволокой обрабатывают термическим клеем.
4. После высыхания нанесенного состава изделие шлифуют напильником или наждачной бумагой.
5. Готовое устройство крепят к корпусу транспортного средства.
6. Подключают провода и проверяют изделие в работе.

Дополнительно можно покрыть антенну грунтовкой и покрасить в выбранный цвет.

Создание активного вида приборов

Самостоятельно смастерить активное устройство намного труднее, чем пассивное. Это объясняется необходимостью создания усилителя, улучшающего прием сигнала.

Для FM-антенны своими руками понадобится несколько инструментов и немного материалов. В их список входят:

• паяльник;
• кусачки;
• медная проволока (диаметр 2 мм);
• усилитель;
• разъем, подходящий для магнитолы;
• клей.

В качестве усилителя лучше всего использовать устройство, снятое со старого телевизора. Оно будет хорошо справляться со своими обязанностями и улучшать качество принимаемого сигнала.

1. К усилителю припаивают провод, идущий к магнитоле.
2. К противоположному концу крепят разъем.
3. Подключают штекер антенны.
4. В корпусе автомобиля просверливают 2 отверстия.
5. Провод, идущий от устройства, прокладывают по периметру двери.
6. Чтобы он не выпадал, его фиксируют при помощи клея.
7. Приемник крепят к крыше авто.
8. Прокладывают кабель, идущий к магнитоле.

Особенности монтажа и подключения

Для того чтобы быстро и качественно выполнить работу, необходимо придерживаться предусмотренных правил и учитывать все важные нюансы. Если ответственно подойти к заданию, то можно избежать каких-либо проблем и добиться хорошего результата.

1. Устройство любого типа нужно устанавливать на предварительно очищенную поверхность. Для этого используют специальные средства, способные обезжирить выбранное место.
2. Прокладывать провода нужно только после окончания установки изделия.
3. Конструкция автомобильной антенны должна иметь 3 провода: для заземления, питания и контакта.
4. Контактный провод и кабель питания следует объединить друг с другом. Благодаря этому можно упростить установку и улучшить качество принимаемого сигнала.
5. Антенна, установленная на внешней части кузова автомобиля, должна быть надежно защищена от воздействия окружающей среды. В противном случае дождь или снег могут стать причиной окисления металлических частей устройства.
6. Запрещается монтировать антенну рядом с другими металлическими приборами.

Изготовить и подключить антенны для автомагнитолы сможет каждый владелец транспортного средства. Для этого нужно подробно изучить правила выполнения этой работы и стараться не допускать ошибок. Самодельное устройство способно полноценно заменить покупное и хорошо справляться со своими обязанностями.

Когда вышитая картина уже готова, ее необходимо вставить в раму, чтобы миниатюра могла украсить интерьер.…

В процессе шитья мастерицы часто пользуются разными специальными технологиями, которые улучшают внешний вид изделия. Большую…

Самодельная книга — интересный подарок для ребенка раннего возраста и подростка. Есть много способов, как…

голоса

Рейтинг статьи

Классификация автомобильных антенн

Антенна — часть колебательного контура, необходимого для преобразования электромагнитных колебаний в электрический сигнал, который в дальнейшем усиливается входным контуром приёмного устройства. В зависимости от места установки автомобильные антенны подразделяются на внешние и внутрисалонные. Что же касается конструкции, то, как и подобает традиционным приемным устройствам, они бывают несимметричными и дипольными.

Первые устанавливаются перпендикулярно плоскости распространения радиоволн, поэтому имеют активный элемент в виде:

• телескопической конструкции из нескольких элементов, выдвигаемых вручную или с помощью электропривода;
• штыря, который для уменьшения длины может иметь свёрнутую спираль у основания.

Дипольные антенны имеют два симметричных стержня, которые устанавливаются в горизонтальной плоскости. По этой причине приёмное оборудование этого типа устанавливается преимущественно в салоне машины.

Принцип работы автомобильной антенны

Такое устройство необходимо для приема электромагнитных волн. Оно начинает преобразовывать энергетический поток этих волн в электрический сигнал. После этих манипуляций данный сигнал можно усилить и преобразовать. Прием таких волн возможен только при настройке антенны на требуемую частоту или частотный диапазон.

Для того чтобы она могла улавливать требуемый диапазон частот, нужно правильно подобрать длину, т.к. от этого будет зависеть качество получаемого сигнала и звука. Для того чтобы устройство могло улавливать частоты формата FM, следует делать антенну длинной не менее 750 мм. Этим объясняется связь между размером устройства и качеством получаемого звука.

Чтобы изготовить антенну для магнитолы своими руками, следует для начала определиться с типом механизма.

Например, антенна активного типа — это электронный механизм, который сочетает в себе приемник радиоволн и усилитель радиочастот. Она способна обрабатывать слабый сигнал, который поступает на полотна, затем на корпус усилительного устройства, после которого передается по кабелю на антенный вход автомобильной магнитолы, установленной в салоне транспортного средства. Пассивный вид антенн может принимать только сигналы от местных станций.

Преимущества самодельной рамочной автомобильной антенны

Смотрите преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия, выказывать чудеса приема, но конкурентоспособна некоторым заводским моделям, монтируемым на крышу, имеют высоту большую, нежели легковая машина. Плюс в лесу, городу не помешает. К тому же отпадает надобность мотать согласующее устройство. Это непросто, помимо точной выдержки количества, шага витков необходимо будет найти нужную толщину провода. Конструкцию придется герметизировать, мероприятие потребует покупки ряда дополнительных материалов.

Поймет смысл единожды державший руками рацию. Антенна покрыта плотным герметиком, приборы позволят вещать в лучшем случае на пару километров. Если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для рядового пользователя.

Конденсатор необходим: контур укороченный. По утверждениям автора идеи, коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, конденсатор гасит реактивное сопротивление для согласования с кабелем РК – 50 и позволит настроить систему в резонанс. Автор утверждает, что антенна широкополосна. В большинстве случаев можно выполнить монтаж на заднее стекло любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить выйдет дороже, сложнее и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге аксессуар может попробовать в деле каждый автолюбитель. Мачта под два метра не подойдет легковой машине, больше уместна на танке! Которые, как известно, грязи не боятся.

Сегодня на рынке существует много разнообразных видов автомобильных антенн, разнящиеся по назначению, длине и способу установки.

2 Установка активной GPS антенны

В первую очередь перед установкой необходимо внимательно изучить инструкцию производителя, которую можно найти в комплекте. В данном случае рассматриваем установку активной GPS антенны Blaupunkt в салон автомобиля ВАЗ 2108. Устанавливать антенну в салоне следует на лобовое стекло. Место установки обязательно обработайте специальной обезжиривающей жидкостью, как в случае с тонировкой стекол, так как возможности повторной приклейки у вас не будет, в этом кроется главный минус использования устройств подобного типа.

Установить антенну можно либо посередине лобового стекла в районе зеркала заднего вида, в данном случае чувствительность устройства будет выше, либо в правом верхнем углу лобового стекла, в таком случае «усики» антенны будут находиться под углом 90 градусов, что лучше подходит для использования устройства в городских условиях. После того, как вы определились с местом установки, необходимо позаботиться о том, чтобы кабель не торчал, для этого его необходимо провести под обшивкой и шумоизоляцией потолка.

Проводка кабеля под обшивкой

Нужно открутить плафон освещения, солнцезащитные козырьки и накладки передней стойки крыши. Далее с помощью простой отвертки поддевайте стекло рассеивателя и снимите плафон освещения из обивки потолка. Козырьки и ручки держателей над правой дверью крепятся с помощью саморезов, их необходимо открутить. После этого снимите резиновый уплотнитель правой стойки и подденьте обшивку, теперь под ней можно будет прокладывать провода.

Далее необходимо тщательно вымыть и высушить ветровое стекло, при этом температура самого стекла при наклеивании не должна быть менее 15 градусов. После этого следует приклеить антенну, согласно инструкции, при этом обязательно выполнить заземление, для улучшения чувствительности при приеме сигнала. Шлейф от GPS антенны прокладываем к усилителю крыши, предварительно просверлив отверстия (на некоторых моделях они уже есть) и обработав место соединения антикоррозийной жидкостью.

После приклеивания проложите кабель под обшивкой к передней стойке, закрепляя провода на двусторонний скотч каждые 15-20 сантиметров. Через зазор в правой части панели приборов проведите кабель к автомагнитоле

На данном этапе важно не допустить провисания, петель или излишнего натяжения проводов. Устанавливать обратно уплотнитель, обшивку, козырьки и плафон лучше после тщательной проверки работы антенны

Прокладывание шлейфа от GPS антенны

Далее по цветам соединяем провод питания ТВ-антенны с проводом питания приемника и вставляем штекер в соответствующее гнездо приемника. Провода в местах соединения можно дополнительно заизолировать. Если подключение выполнено правильно, на антенне загорится специальный индикатор (в случае рассматриваемой модели Blaupunkt Fan Line 3). После проверки работы установите все снятые детали обшивки, козырьки и плафон освещения на свои места и еще раз проверьте места приклейки проводов на двусторонний скотч.

Немного об FM-антеннах

Те ресиверы, которые можно найти в магазинах автотоваров сегодня, поддерживают довольно узкий диапазон частот. Они ориентированы на мировые стандарты, поэтому «выжать» из антенны для автомагнитолы по максимуму не получится.

Перед тем как приступить к изготовлению диполя своими руками, определитесь с назначением антенны:

1. Активная. Это вариант приёмника сигнала со встроенным усилителем. Она может улавливать сигнал на больших расстояниях, нежели пассивная. Если вы используете автомагнитолу только в городе — обходитесь более простым вариантом.
2. Пассивная. Такие антенны позволяют принимать вещание местных радиостанций с достаточной мощностью. Они работают без усилителя и проще в изготовлении своими руками, чем активные.

А также различать уловители сигнала можно по принципу установки:

1. Внутренние. Их, как правило, располагают в салоне автомобиля. Если вам нужен активный диполь, лучше сделать его внутренним.
2. Внешние. Эти уловители обычно располагают снаружи корпуса автомобиля. Так удаётся компенсировать небольшую мощность пассивных антенн.

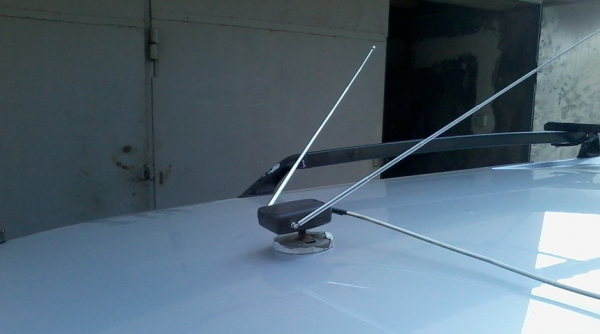

Внешняя ТВ-антенна

Внешнюю ТВ-антенну в автомобиль вы можете собрать сами. В качестве основы вы используете польскую конструкцию для ТВ в роли усилителя.

Для того, чтобы сигнал хорошо проходил, необходимо зафиксировать пару телескопических антенн от радиоприемника (такие устройства можно приобрести на радиорынке). Корпус для конструкции также можно взять от польского устройства, который можно зафиксировать на магнитное крепление от антенны предшественницы. Теперь возник вопрос, каким образом обеспечить подачу питания на усилитель? Это довольно просто – точно также, как и на стационарном ТВ. Берем разъем для активной ТВ-антенны и припаиваем к нему провод. Затем пропускаем кабель от ТВ-антенны так, чтобы он не был пережатым, не смог притираться. Прикрутим его к разъему.

Провод, припаянный к разъему, нужно подключить к выходу +12 на магнитоле, который будет включать усилитель или активную антенну. Вы должны вставить в гнездо штекер и наслаждаться.

Автомобильная антенна своими руками.

Вернувшись из магазина с новым приобретением, обязательно перед установкой изучите инструкцию производителя. Наверняка, там вы найдете рекомендации по месту установки сего девайса, а также там должна быть указана схема подключения к аудиосистеме автомобиля.

Подключение пассивной антенны.

Если же это обычна пассивная антенна, то от места ее крепления вам придется прокинуть кабель к месту ее подключения. Хотите качественной работы антенны, тогда кабель должен быть обязательно в экранированной оплетке. Если производитель сэкономил и положил в комплект обычный, да еще меньше необходимой длинный, что ж, придется еще раз прогуляться в магазин.

При прокладке кабеля помните, его длина должна быть максимально короткой, чтобы никаких лишних скруток его остатков возле мест подключения. Также не стоит натягивать кабель, поскольку такое расположение может привести к его быстрому выходу из строя.

Если вам будет необходимо соединить два отрезка кабеля, что, конечно, не желательно (лучше приобрести один необходимой длины), то эти отрезки должны быть надежно соединены и пропаяны, соединение кабелей возможно и через специальные штекеры.

Вход антенного провода в аудиосистему автомобиля также должен осуществляется с помощью штекера. Многим иногда лень возится с присоединением штекера, и они просто засовывают зачищенный конец в гнездо подключения. Такая схема недопустима. Позже она напомнит о себе плохой работой антенны, поскольку из-за вибрации и окисления такой контакт будет очень ненадёжным. Так что потратьте немного времени и доведите работу «до ума».

Крепление автомобильной антенны к кузову автомобиля.

Так, с подключением тоже разобрались. Теперь давайте перейдем непосредственно к креплению антенны к кузову автомобиля. Про место установки и сами способы крепления вы досконально сможете прочесть в инструкции по установке. Я дам вам лишь пару советов.

Во-первых, надежно закрепляйте антенну. Помните, на больших скоростях, при плохом ее закреплении, потоки воздуха очень легко смогут оторвать вашу антенну.
Во-вторых, если для установки антенны необходимо сделать отверстие (одно или несколько), то хорошо загидроизолируйте его. При упущении этого момента в данном месте может очень быстро начаться коррозия кузова и повреждение лакокрасочного покрытия. Кстати, весьма аккуратно относитесь и к установке антенн, которые крепятся на магнитах, помните, чтобы не повредить лакокрасочное покрытие, под местом установки не должно быть пыли и грязи, а сам магнит должен быть покрыт материалом, позволяющим избегать порчи кузова.
В-третьих, внутренние антенны, в большинстве своем, крепятся сверху лобового либо заднего стекла

При их установке обратите внимание на то, чтобы они не ухудшали вам обзорность. Ведь хороший обзор — это в первую очередь ваша безопасность и безопасность ваших пассажиров

Кроме того, постарайтесь спрятать отходящие от такой антенны провода под элементы обшивки салона. Поскольку дребезжащие на неровностях дороги провода и болтающиеся через все лобовой стекло будут очень сильно отвлекать внимание от дороги и также ухудшать обзор. Непосредственно закрепить саму антенну труда большого вам не составит. Крепят ее на двухсторонний скотч, который практический всегда идет в комплекте с антенной. Но ни в коем случае не приклеивайте антенну при помощи супер клея, такое мнимое улучшение в ряде случаев при перепадах температуры приведет к растрескиванию лобового стекла в местах приклеивания. Вам нужны эти лишние проблемы?!

В принципе, про автомобильные антенны, наверное, все. Да, я, конечно, сегодня остановился только на автомобильных антеннах для подключения к аудиосистемам автомобиля, но помимо них антенны еще могут ставиться и для GSM связи, GPS связи и много другого. Они тоже имеют свои нюансы, но суть их установки остается неизменной. Понимая схему подключения обычных антенн, самостоятельно подключить какую-либо другую антенну, имея в наличии лишь инструкцию производителя, не составит вам большого труда. Удачи!

Видео

Типы антенн для магнитол

Сегодня существует множество приборов для улучшения сигнала, самыми лучшими из них считаются автомобильные антенны, которые могут быть:

Внешними. Такие приборы используются для приема теле- и радиосигнала. ТВ-антенна для автомагнитолы – это пассивное устройство, подверженное воздействию окружающей среды, при этом оно обладает довольно высокой чувствительностью. Из-за этого приходится оснащать антенну дополнительным усилителем сигнала (адаптером). Кроме этого, многие отмечают неудобство установки внешнего прибора на кузове автомобиля.

Внутренними. Устройства этого типа – это активные GPS антенны, которые обычно крепятся на лобовое стекло машины. Прибор оснащен встроенным усилителем и может использоваться с самыми разными моделями магнитол.

GPS-модули очень популярны среди автолюбителей. Принцип работы таких антенн заключается в приеме спутниковых сигналов, преобразовании их в промежуточную частоту и последующей обработке. Внутренние антенны подключаются к бортовой системе автомобиля. Главными преимуществами таких устройств являются: небольшой размер, простота монтажа, «уверенный» уровень сигнала и продолжительный срок эксплуатации. Среди недостатков стоит отметить только довольно высокую стоимость таких антенн.

При выборе антенны для магнитолы необходимо учитывать многие характеристики, включая диапазон приема сигнала, мощность прибора и многое другое. Немаловажным является и место, куда вы планируете установить прибор.

Преимущества и недостатки самодельных устройств

Одно из достоинств самодельной автомобильной антенны — это возможность более точной подстройки под условия приема посредством выбора длины приемного штыря и места установки на кузове транспортного средства или внутри него. При тщательной и правильной сборке чувствительность и полоса пропускания самодельного приемного устройства будет не хуже, чем у фабричного.

Один из недостатков самодельных антенн — необходимость сверления кузова авто. Со временем отверстие может проржаветь. Некоторые самодельные антенны могут не соответствовать по своим габаритам Правилам дорожного движения.

Elko Ep AN-E

Цена: 1 500 р.

Данная антенна производится в Чехии – все знают о том, какое высокое чешское качество. Некоторые даже специально заказывают товары из Чехии. Говоря об антенне Elko Ep AN-E – она заказывается по предварительному заказу, но, возможно, есть и другие сайты, где ее сразу можно купить.

Elko Ep AN-E вряд ли повредится, т. к. изготовлена в металлическом распределительном щите. Длина кабеля составляет 3 метра, а чувствительность 5 дБ. Это внешняя антенна, о которой хорошо отзываются автомобилисты – рекомендуют к покупке.

Плюсы:

• кабель;
• чешское качество;
• удобная в установке;
• долго служит.

Минусы:

не обнаружено.
