Как сделать оригинальную «насадку» для фаркопа своими руками

Как правильно поступить

Решать только вам. Но по факту с самодельными тягово-сцепными устройствами намного больше мороки, чем вы можете себе представить. Экономия на покупке готового ТСУ себя совершенно не оправдывает, а доставляет еще больше хлопот.

Потому если вы не знаете, как поступить и что делать, послушайте мое субъективное мнение. Купите качественный фаркоп от хорошего, проверенного временем производителя. Сейчас таких более чем достаточно. А именно:

На них предусмотрено буквально все, начиная от розетки фаркопа и заканчивая дополнительными аксессуарами, вроде специальных декоративных колпачков для ТСУ .

Заводские конструкции адаптированы под:

марку автомобиля;
модель машины;
модификацию;
тип кузова;
год выпуска и прочие нюансы.

То есть если вы берете заводской сертифицированный съемный фаркоп , то он будет иметь идеальные с точностью до миллиметра размеры, необходимый блок согласования под конкретный прицеп, оптимальное качество и устойчивость к нагрузкам.

Вопрос установки оставлю открытым. Не буду утверждать, что монтировать ТСУ обязательно у специалистов. Многие автовладельцы вполне способны установить фаркоп своими руками , затратив на это минимум времени и сил. Об этом есть много наглядных видео.

Тут уже пусть каждый решает для себя сам. Хотя если вы берете фаркоп у официального дилера, они поставить его могут бесплатно.

Так что здесь отказываться точно не стоит. Это сэкономит ваше время, силы и нервы.

Спасибо всем за ваше внимание! Подписывайтесь, оставляйте комментарии, задавайте вопрос и приглашайте к нам своих друзей!

(4 оценок, среднее: 5,00 из 5)

Фаркоп на Ваз 2107

Фаркоп — дополнительное сцепное устройство, предназначенное для буксировки прицепа. Установка фаркопа на ВАЗ 2107 позволяет компенсировать сравнительно небольшой объем багажника и грузоподъемность “семерки” за счет перевозки груза в прицепе. В заводской комплектации ВАЗ 2107 предусмотрены лишь буксировочные проушины, за которые можно зацепить трос для буксировки транспортного средства. Но можно самостоятельно изготовить или приобрести фаркоп на ВАЗ 2107 в магазине и установить его на автомобиль.

Недостатки самодельных фаркопов
Разновидности фаркопов на Ваз 2107
Комплектация “заводского” фаркопа
Установка фаркопа на ВАЗ 2107

Недостатки самодельных фаркопов

Самостоятельное изготовление и установка фаркопа могут вызвать такие проблемы:

сложности прохождения техосмотра;
отрыв балки и повреждение кузова из-за неправильного расчета крепления или поломки фаркопа.

Поэтому владельцы желательно приобретать сертифицированные фаркопы на ВАЗ 2107, цена которых не слишком высока.

Разновидности фаркопов на Ваз 2107

Перед приобретением фаркопа на ВАЗ 2107 следует ознакомиться с их конструктивными отличиями. Их можно условно разделить по типу крючка и местам крепления.

Крюки бывают следующих видов:

Простой крюк грузоподъемностью до 1,5 тонн, крепящийся двумя болтами.
Быстросъемный крюк на муфтовом соединении, позволяющий уменьшить длину автомобиля.
Торцевой крюк грузоподъемностью 2-3 тонны.

Места (типы) крепления фаркопов бывают такими:

В предусмотренные изготовителем отверстия для крепления фаркопа (на ВАЗ 2107 таковых нет).
В технологические отверстия в кузове, в которые вставляют болты крепления фаркопа. Это отверстия в лонжеронах, крепления бампера. Иногда в процессе крепления приходится рассверлить их или добавить несколько дополнительных.
В отверстия, которые сверлятся специально для крепления фаркопа. Последний используется в качестве шаблона при разметке.

Комплектация “заводского” фаркопа

В комплект поставки сертифицированного фаркопа входят:

фаркоп;
инструкция по монтажу;
розетка и проводка для подключения фонарей прицепа;
болты крепления.

Что необходимо для установки фаркопа

Чтобы закрепить фаркоп на “семерку”, понадобится:

дрель;
сверло;
гаечные ключи;
пассатижи;
грунтовка;
изолента;
наконечники проводов;
термоусадочная трубка;
мастика противокоррозийная.

Установка фаркопа на ВАЗ 2107

Перед установкой фаркопа стоит проверить состояние краски на его поверхности и при необходимости обработать его грунтовкой и антикоррозийным покрытием. Эта деталь особенно сильно подвержена влиянию влаги и прочих химически активных веществ, поэтому дополнительная защита от коррозии не помешает. Далее следует выполнить такие действия:

Снять коврик багажника.
Приложить фаркоп к днищу и разметить места дополнительных крепежных отверстий.
Просверлить отверстия и обработать их края грунтовкой и антикоррозийным покрытием.
Установить фаркоп на ВАЗ 2107 и наживить болты крепления.

Продеть проводку , входящую комплект поставки фаркопа, в термоусадочную трубку и осадить ее, чтоб она стягивала и защищала провода (вместо трубки можно использовать обмотку из изоленты).
Снять заднюю обшивку багажника.
Продеть жгут проводов сквозь отверстие, через которое проходят провода подсветки номерного знака, что он спускался на фаркоп сверху. Если жгут не проходит, для него можно проделать дополнительное отверстие в нижней части багажника.
При помощи пассатижей установить на жгут со стороны багажника предохранители.
Соединить провода, идущие от предохранителей, с задними фарами.
Надеть на второй конец жгута наконечники.
Установить соединительную вилку и подключить к ней наконечники проводов.
Закрепить жгут на фаркопе при помощи изоленты.
Обработать места крепления фаркопа к кузову автомобиля мастикой, чтобы защитить кузов и болты крепления от коррозии.
Установить заднюю обшивку багажника и уложить коврик.

Установка фаркопа на ВАЗ 2107 расширяет возможности автомобиля. Закрепив прицеп, можно использовать “семерку” в качестве достаточно вместительного и грузоподъемного грузового транспорта. Таким образом удобно перевозить урожай с дачи или стройматериалы для ремонта или строительства жилья. Также наличие фаркопа облегчает и улучшает крепление буксировочного троса. Благодаря ему становится легче вытянуть другую машину из грязи или отбуксировать на место ремонта.

Почему лучше купить заводской фаркоп, чем изготавливать самостоятельно

Если изготовить прицепное самостоятельно, что делают многие, то в результате можно встретиться с такими неприятными последствиями:

Возникнут проблемы с прохождением технического осмотра. Но проблема решается следующим образом: на время прохождения техосмотра изделие необходимо снимать.
Более существенной проблемой является вероятность обрыва балки и повреждение кузова. Такая проблема может возникнуть:

если неправильно изготовить изделие;
если неправильно закрепить устройство;
при поломке фаркопа.

Если вы все же решились на самостоятельное изготовление, то делать это будете на свой страх и риск. Приобретая сертифицированные модели, можно получить в итоге полную уверенность в изделии и его безопасности. Теперь выясним, что же входит в комплектацию заводского фаркопа.

Комплект фаркопа заводского производства

Заводской фаркоп – это не говорит о том, что изделие изготавливается на Волжском заводе. Производством таких изделий занимаются специальные частные организации, которые изначально получают лицензию, а уже после выпускают прицепные для различных автомобилей. Преимуществом такого рода устройств является тот факт, что фаркопы проходят испытания, поэтому они безопасны, по сравнению с домашними самодельными вариантами.

В комплектацию сертифицированного устройства входят такие элементы:

само изделие;
инструкция по его установке, зачастую представлено в виде чертежа;
болты для закрепления;
розетка и кабель для ее подключения. Хотя на некоторых версиях розетка продается отдельно.

Чтобы установить фаркоп на ВАЗ 2107 своими руками, потребуется изначально удостовериться в наличие необходимого материала:

дрель с набором сверл;
комплект гаечных ключей;
пассатижи;
грунтовка;
изолента;
антикоррозийная мастика.

Что представляет собой установка прицепного на ВАЗ 2107, узнаем подробнее.

Установка прицепного

Приступаем к установке фаркопа на ВАЗ 2107, для чего потребуется выполнить следующие действия:

Демонтируется коврик с багажного отсека.
Берется фаркоп и прикладывается к днищу автомобиля. Один человек держит изделие, а второй осуществляет разметку при помощи мела.
Размеченные отверстия следует просверлить, после чего обработать грунтовкой и антикоррозийным покрытием.
Теперь можно установить фаркоп и завинтить его при помощи комплектующих болтов и гаек. Затяжку болтов следует осуществлять попарно до упора. После установки проверить, не мешает ли конструкция функционированию основных узлов автомобиля: тормозной системе и т.п.
Теперь необходимо осуществить подключение розетки фаркопа, что вызывает трудности у большинства автомобилистов.
Проводку следует упаковать в термоусадочную трубку.
Демонтировать обшивку багажника.
Всунуть жгут проводов в отверстие внизу багажника, через которое проходит провод подсветки номерного знака.
Подключить провода к задним фарам. Если имеются наконечники, то лучше сделать подключение с их помощью, что позволит быстро и легко демонтировать прицепное при необходимости.
Жгут фиксируется при помощи изоленты.
Места крепления следует обработать мастикой, что позволит обезопасить кузов от негативного влияния коррозии.

В завершении делается схема подключения проводов к заднему фонарю, на основании которой потребуется подогнать провода в прицепной вилке. После того, как прицепное на свой автомобиль будет установлено, рекомендуем поучиться ездить с этим устройством прицепом. Помните, что для двухосных прицепов требуется соответствующая категория

Но зачастую двухосные прицепы применяются для более серьезных автомобилей, например, УАЗ, но в любом случае, этот момент важно учитывать

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

демонтируйте задний бампер;
найдите отверстия, которые ведут внутрь пустот лонжеронов;
измерьте длину отрезка между найденными отверстиями;
по полученной длине отрежьте участок стальной трубы 50х50 мм;
сделайте отметку на середине заготовки;
возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
закрепите крюк гайками и болтами на 10;
далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
эти полосы вставьте в лонжероны;

Как правильно сделать самодельный фаркоп для своего автомобиля

в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
к ним приварите гайки того же размера;
возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

Как правильно поступить

Заводские конструкции адаптированы под:

Так что здесь отказываться точно не стоит. Это сэкономит ваше время, силы и нервы.

Источник

Как сделать и установить самодельный фаркоп, виды, устройство и крепление

Естественным является желание получить от любого устройства максимальную отдачу. Поэтому не вызывает удивления, когда обычный легковой автомобиль выступает в не свойственной ему роли тягача, таская за собой порой довольно значительный прицеп.

Реализовать такую идею позволяет фаркоп – специальное прицепное устройство, позволяющее обычному авто буксировать груз. И хотя не на всех легковых автомобилях есть подобное устройство, в таких случаях можно изготовить и смонтировать фаркоп своими руками.

Прицепное устройство, фаркоп – некоторые технические подробности

Стоит отметить, что при всей обыденности фаркопа и его использования, он является с одной стороны достаточно сложным, а с другой – ответственным узлом транспортного средства. Для понимания подобной истины достаточно представить, что может натворить оторвавшийся прицеп, самопроизвольно движущийся со скоростью хотя бы шестьдесят километров.

Поэтому вопрос крепления фаркопа к машине является не менее важным, чем выбор самого такого изделия. Попробуем сформулировать, что оно собой представляет, его назначение и кратко описать некоторые его характеристики и разновидности.

Устройство фаркопа, его виды и особенности

Фаркопом называют устройство, позволяющее присоединить к автомобилю и буксировать прицеп. Его еще называют тягово-сцепным устройством (ТСУ). Конструктивно это сцепной шар, закрепленный на авто, к которому крепится сцепная головка, установленная на прицепе. Такая конструкция фаркопа позволяет транспортировать прицеп общей массой до трех с половиной тонн. Подобное устройство показано на фото:

Крепится фаркоп к раме машины или кузову. Существует несколько различных видов сцепных шаров и их крепления к раме или лонжеронам машины, некоторые из них приведены на фото:

В зависимости от конструкции крюка, на котором располагается сцепной шар, различают следующие типы фаркопов:

фиксированный или сварной;
фланцевый, устанавливаемый на специально предусмотренную площадку;
съемный.

Их внешний вид можно увидеть на фото:

Как видно из приведенных сведений, универсальный фаркоп ещё не создан. Каждый тип рассчитан на свой способ крепления и буксировку прицепа с определенной загрузкой. Фактически, для каждого транспортного средства должен быть свой фаркоп,причем желательно, чтобы это был быстросъемный фаркоп.

Дело в том, что установка подобного устройства на внешнем виде машины сказывается не лучшим образом, и поэтому в тех случаях, когда им не пользуются, имеет смысл снять крюк, тогда фаркоп будет не виден.

Что ещё необходимо знать о ТСУ

Выбирая себе подобное изделие, надо принимать во внимание страну-изготовитель как автомобиля, так и фаркопа. Дело в том, что они бывают:

европейские (евро фаркоп):
американские.

Одно из самых главных отличий между ними – в размере сцепного шара. Евро фаркоп имеет сцепной шар пятьдесят миллиметров в диаметре, тогда как американские могут быть трех различных типоразмеров, причем, только один из них близок к европейскому. Кроме того, евро фаркоп имеет и ряд других отличий, таких как способы крепления и реализация самого изделия.

Буксируемый прицеп надо подключить к электрической проводке автомобиля. Как правило, если это делается своими руками, для подобных целей используется специальный комплект, оснащенный соединительным разъемом.

Надо учесть, что такая проводка может быть рассчитана на семи или тринадцати контактный разъем (в зависимости от того, какое будет прицепное устройство).

Для того чтобы можно было подключить другие изделия к автомобилю с установленной проводкой, существуют специальные адаптеры фаркопа, позволяющие стыковать между собой семи и тринадцати контактные разъемы.

Однако порой и такого переходника бывает недостаточно. Дело в том, что ряд автомобилей имеет мультиплексную проводку. В этом случае каждое оконечное устройство управляется встроенным в него контроллером, который принимает и обрабатывает поступающие от центрального процессора по специальным линиям связи сигналы. Такое управление распространяется и на фары, габариты, поворотники и т.д. В этом случае подключение электрики прицепа осуществляется через блок согласования.

Основная информация о тягово-сцепном устройстве

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи, а для владельцев внедорожников фаркоп вообще является обязательным устройством. Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки, на которой располагается розетка, имеющая несколько разъёмов.

Названия выводов семи контактных розеток:

Задний противотуманный фонарик,
Контактное заземление,
Правый поворот,
Левый поворот,
Стоп-сигналы,
Номерные подвески и левая сторона габаритов,
Номерные подвески и правая сторона габаритов.

Названия выводов розеток, которые устанавливаются на фаркопы для иномарки:

Контактное заземление,
Правый поворот,
Левый поворот,
Стоп-сигналы,
Номерные подвески и левая сторона габаритов,
Номерные подвески и правая сторона габаритов,
Задний противотуманный фонарик,
Задний ход,
12 вольт с аккумуляторной батареи,
12 вольт во время зажигания,
Заземление для девятого контакта,
Заземление для десятого контакта,
Сигнальный проводок.

Некоторые владельцы автомобилей считают, что фаркоп необходим для обеспечения защиты транспортного средства в случае возникновения аварийной ситуации. Они думают, что в случае аварии фаркоп принимает на себя определенную частичку силы удара по заднему бамперу. Но это мнение ошибочно, причем во многих странах мира передвижение с фаркопом без прицепа строго запрещается. Это связано с тем, что кузов транспортного средства повредится намного больше чем, если основной удар придется на фаркоп, а не на задний бампер. Поэтому идеальным вариантом будет, если фаркоп будет сниматься и снова устанавливаться. Таким образом, вы не будете ежедневно подвергать свой автомобиль опасности.

Самодельный фаркоп

Для самостоятельного изготовления фаркопа вам понадобится:

Дрель,
Болгарка,
Наждачка,
Шлифовальный круг,
Шарик с проушинами,
Сварочный аппарат,
Трубочка подходящего диаметра и длиной около двух метров.

Как правильно сделать самодельный фаркоп для своего автомобиля?

Снимаем бампер,
Отрезаем проушины,
Проделываем отверстия при помощи дрели,
С помощью сварочного аппарата сварите крепеж,
Привариваем вторую трубку по центру, так чтоб они соединялись под прямым углом,
Зачищаем шов и краешки трубок при помощи шлифовального круга и крупнозернистой наждачки,
Прогрунтуйте изготовленную конструкцию,
Покрасьте изготовленную конструкцию.

Для усиления лонжерона лучше всего установить небольшой уголочек с гаечками, таким образом вы изготовите съемный фаркоп. Питание фаркопа можно обеспечить при помощи фар, а розетку с помощью коннектора. Поздравляем вас вы изготовили фаркоп своими руками!

Читать также: Как сделать теплицу из пластиковых окон своими руками.

Установка фаркопа своими руками

Для установления фаркопа на авто вам понадобится домкрат или смотровая яма. Итак, как правильно установить фаркоп своими руками на автомобиль?

Обесточиваем автомобиль,
Достаем все из багажного отделения,
Снимаем обивку и запаску,
Помечаем места, на которых в будущем будет располагаться фаркоп,
Закрепляем конструкцию тягово-сцепного устройства, для этого вам понадобятся хомуты, брусья и струбцины,
Просверливаем отверстия для крепежа прицепного устройства, для этого вам нужно будет воспользоваться дрелью,
С помощью болтиков, шайб и гаек произведите затяжку,
Проделайте 2 добавочных отверстия с внутренней стороны багажного отделения и в нижней части лонжерона, для этого вам нужно будет воспользоваться усиливающими накладками. Благодаря такому креплению сцепление будет более надежное и частично снизит нагрузку с кузова транспортного средства.
Вставляем болтики и надеваем усиливающие накладки с шайбами,
Затягиваем болтики и шайбы при помощи ключа на 17,
Находим отверстия в днище багажного отделения для соединения проводков с розеткой прицепного устройства. Если же вы не найдете такое отверстие, то просверлите его сами.
Закрепите розетку на фаркопе,
Протяните проводок через проделанное отверстие в багажном отделении и подключите его к розетке.

Процесс установления фаркопа на автомобиль полностью завершён, удачи вам в использовании!

Классификация

Фаркоп – это тягово-прицепное устройство для присоединения, фиксации и дальнейшего перемещения прицепа автомобиля. Современная классификация предполагает следующие виды ТСУ:

малые
средние
большие

Всё зависит от массы груза, который тащит за собой автомобиль. Вряд ли фаркопу будет «уютно», если масса прицепа превысит массу машины. На небольшие автобусы и внедорожники с полной рамой (лонжероном) устанавливаются большие фаркопы. Они позволяют прицеплять не только прицепы с бортами, но и транспортировочные площадки, предназначенные для перевозки лодок, снегоходов, моторной техники. Такие фаркопы можно встретить на агротехнике: самосвалы, трактора. Бульдозеры с большими тягово — прицепными устройствами, выдерживающими максимальную нагрузку. Не стоит перегружать прицеп, если установлен большой фаркоп, выше 3,5 тонн.

Легковые автомобили, типа кроссоверов, оснащаются средними фаркопами. Загородный отдых более плодотворен, если за спиной есть мини-трейлер. Поездка на озеро при наличии водного мотоцикла предполагает его транспортировку. Большой прицеп функциональней. В этом случае также необходимо задуматься о какой-либо разновидности среднего фаркопа до 2,5 тонн полезной нагрузки.

Фаркоп до 1,5 тонн устанавливается на легковые автомобили. Существует много типов для легковых автомобилей. Особенности в большинстве своём определяются уже не потолком массы, так как не разумная нагрузка может вывести из строя прицепное, что хуже – движок или коробку, а видами крепления к кузову, лонжерону (раме), экономичностью материала.

Конструктивные особенности

Самое простое прицепное устройство для прицепа легкового автомобиля незатейливо в конструкции:

Конструкция фаркопа

Видимая часть – металлический шар на конце крюка. Диаметр – 50 мм. Это стандарт. Подрозетник для подключения электрики прицепа. Если на лицо отсутствие бампера (повреждение или иная причина), будет видна основная горизонтальная балка фаркопа.
Невидимая часть – крепёж к кузову автомобиля. От грамотного крепления кронштейнов будет зависеть виброустойчивость фаркопа.
Фаркоп на болтах можно снимать для каких-либо технических работ на смотровой яме. Его можно заменить при серьёзном повреждении или выходе из строя. Съём фаркопа удобен при монтаже электрических поводов, подходящих к прицепу, когда надо определить самое практичное расстояние к штепселям. Минусом станет раскручивание болтов конструкции во время движения. Увеличивается риск аварии на дороге. Использование качественных гровер-шайб и крепкой затяжки гаек исключит такую проблему.

Сварная конструкция предполагает выпуск с завода. Она удобна тем, что имеет очень симметричное расположение и заводское выполнение электрических трактов, идущих параллельно. Остаётся надеяться на добросовестность производителя. Проверять швы сварки на наличие микротрещин и ржавчины.

Виды крепления крюка к платформе

Типы исполнения самодельных фаркопов пестрят на стареньких авто. Механики и водители сами искали точки крепления, создавая уникальные тягово-сцепные устройства. У заводских имеется крепёжная платформа или балка. Если говорить точнее, крюк прикрепляется к платформе несколькими способами.

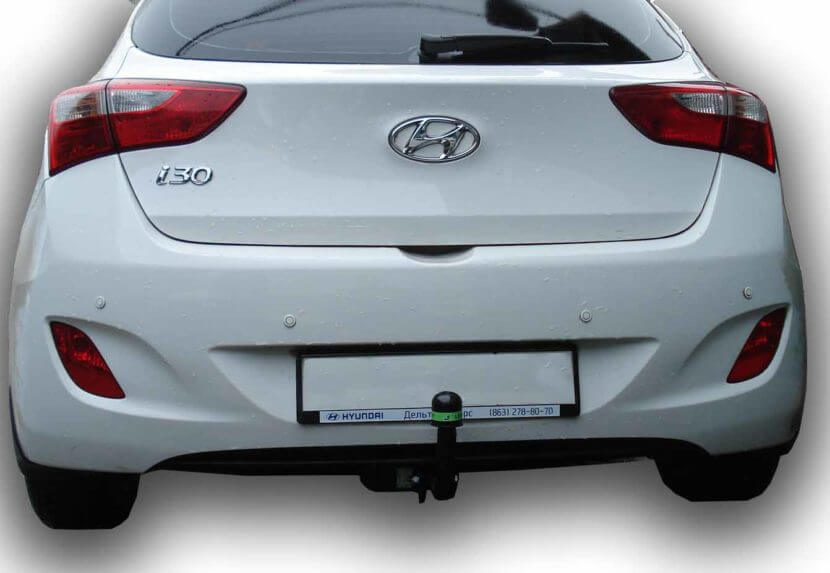

Самое простое соединение, неразъёмное – фаркоп, соединённый с рамой сваркой. Как говорилось выше, необходимым условием надёжности будет качество этой сварки. Автовладелец, привыкший экономить, не должен попасть в положение, когда драгоценное гаражное пространство будет занято бесполезным для тех условий торчащим шаром, постоянно подпирающим что-нибудь у задней стены, например, канистры с топливом.
Многие водители предпочтёт условно-разъёмное крепление к кузову. Но вряд ли будут заниматься каждый раз прикручиванием-откручиванием фаркопа. На это нужны веские причины. Зато он может перепроверить гровер-шайбы и затяжку гаек перед далёкой поездкой, обеспечив себе спокойствие.
Полностью разъёмное соединение фаркопа выбирают те, кто редко пользуется прицепом. Такой фаркоп оснащён запорным механизмом. При желании его можно легко демонтировать. Сниматься может сам шар или отдельно крюк, который опускается под бампер или переводиться в вертикальное положение

Обращать внимание следует износу запорного устройства, в самодельных моделях имеющее единичный тираж
