Домкрат гидравлический бутылочный как пользоваться

Бутылочный домкрат: устройство и принцип действия

Простой домкрат бутылочного типа состоит из нескольких деталей и узлов. Рассмотрим устройство и назначение каждого из элементов бутылочного домкрата.

• Корпус сочетает в себе функции несущей конструкции и емкости для хранения масла. Обычно разбирается на несколько частей: основание с опорной плитой, цилиндр насоса и верхняя часть корпуса, защищающая подъемный механизм и служащая резервуаром для масла.
• Механизм создания давления, включающий в себя рычаг, цилиндр насосной магистрали и поршень.
• Система клапанов, направляющих жидкость в нужный контур и отвечающая за сброс давления.
• Подъемный цилиндр с поршнем. Отвечает непосредственно за подъем автомобиля. На многих современных домкратах в рабочем поршне выполнена резьба и установлен винт с крупной резьбой. При выкручивании этого винта увеличивается высота, на которую способен поднимать домкрат.
• Фиксаторная гайка, прижимающая верхнюю часть корпуса к нижней.
• Сальники, прокладки, уплотнители.

На большинстве домкратов клапан сброса давления выполнен в виде винта. Но есть конструкции, где опускание производится кнопкой или небольшим рычажком.

Принцип действия бутылочного домкрата предельно прост. Рычаг с большим плечом обеспечивает приложение минимального усилия со стороны человека для приведения накачивающего поршня в движение. При подъеме рычага вверх поршень поднимается и забирает из емкости масло. При движении рычага вниз заборный клапан закрывается, а клапан подачи давления масла в рабочий контур открывается. Масло закачивается в подъемный цилиндр. Поршень выдвигается и поднимает автомобиль. Когда требуется опустить домкрат, то открывается клапан спуска давления (поворотом винта или нажатием рычага).

Лучшие подкатные автомобильные домкраты

Подкатные подъемники прекрасно подходят для использования в гараже. Они устойчивы, компактны, но отличаются внушительной грузоподъемностью и при этом не требуют прикладывать больших усилий.

Wiederkraft WDK-81885 – низкопрофильный домкрат с большой грузоподъемностью

4.9

★★★★★

оценка редакции

97%

покупателей рекомендуют этот товар

Компактная модель немецкого производства оснащена двумя рабочими цилиндрами, что значительно повышает надежность удержания рабочей части. А крупная пластиковая опорная площадка не оставляет царапин на ЛКП авто.

Главной особенностью этого домкрата является внушительная высота подъема, и это значительно расширяет модельный ряд обслуживаемых автомобилей. Единственное слабое звено в цепочке всех достоинств Wiederkraft – большой вес устройства, который дотягивает до 34 кг. Цена подъемника 9 тыс. рублей.

Достоинства:

• Надежная конструкция;
• Качественное исполнение;
• Низкий подхват;
• Два рабочих цилиндра.

Недостатки:

Внушительный вес.

Wiederkraft WDK подойдет и любителям, и профессионалам. Но пользоваться ним удобно только в условиях гаража – в багажнике такой не покатаешь.

Kraft КТ 820002 – компактная и недорогая модель

4.8

★★★★★

оценка редакции

94%

покупателей рекомендуют этот товар

Домкрат можно использовать, как для легковых авто, так и для внедорожников, если они вписываются в определенные производителем параметры грузоподъемности. Поставляется подъемник в пластиковом кейсе, а стоит всего 3200 рублей.

Достоинства:

• Надежен и вынослив;
• Качественно собран;
• Доступная стоимость при отличных технических характеристиках.

Недостатки:

Небольшая высота подъема.

КТ 820002 прекрасно подойдет для гаража, дачи или небольшой автомастерской.

Matrix Master 51040 – полупрофессиональный домкрат

4.7

★★★★★

оценка редакции

87%

покупателей рекомендуют этот товар

Этот домкрат оснащен всего одним рабочим цилиндром. Но несмотря на такое явное удешевление конструкции, он практически не уступает двухцилиндровым аналогам в плане грузоподъемности и надежности удержания.

Причем машины Matrix поднимает на довольно приличную высоту – достаточную, чтобы мастер смог легко добраться до нужного места под днищем и там работать. Цена этой модели 5000 рублей.

Достоинства:

• Надежность;
• Хорошая грузоподъемность;
• Большая высота подъема;
• Относительно невысокая цена.

Недостатки:

Вес 21 кг.

Matrix Master 51040 – хороший выбор для небольшой СТО или частного шиномонтажа.

Общие правила работы с домкратом

Каждый случай применения домкрата по-своему индивидуален, существует множество нюансов, которые учитываются по ходу работы в конкретных условиях. Но есть и универсальные правила, на которые следует ориентироваться при любых обстоятельствах:

Перед тем как приступить к работе, необходимо сопоставить показатель грузоподъемности инструмента с массой обслуживаемого объекта. Также требуется примерный расчет точек подъема, так как не всегда можно обойтись одним домкратом даже при условии его достаточной тяги

Это позволит избежать срыва, например, при подъеме сруба для замены венца.
Важно соблюдать устойчивость опорной точки. Например, как пользоваться домкратом, если нет стабильной поверхности в зоне подъема? Иногда можно соорудить искусственную платформу с жесткими подмостками, но этот вариант также будет уместен лишь в случае соответствия нагрузки и надежности основания.
Когда конструкция будет закреплена в нужном положении, нельзя совершать с объектом действия, которые могут нарушить устойчивость домкрата

Разбор установившейся системы всегда начинается и заканчивается только через механизм инструмента в заданном инструкцией порядке.

Применение гидравлических домкратов

гидравлический домкрат

Подъемные устройства применяются для фиксации, передвижения и поднятия тяжелых грузов: строительных плит, станков, автомобилей, колонн. Их грузоподъемность может составлять сотни тонн. В зависимости от назначения меняется конструкция и размеры станка. Высокая производительность и простота обслуживания сделала домкраты незаменимыми на производстве, станциях техобслуживания автомобилей, в перерабатывающей отрасли, на электростанциях, складах и в других производственных сферах. Автолюбители тоже не обходятся без собственных компактных подъемников. А возможность перемещать грузы по вертикали и горизонтали повсеместно эксплуатируется на стройплощадках.

На что смотреть при выборе

Если вы хотите совершить правильную покупку домкрата, чтобы он служил вам долго и эффективно, то обращайте внимание на следующие параметры:

Грузоподъёмность.Перед покупкой обязательно посчитайте примерный вес вашего транспортного средства (с учетом груза) и далее отталкиваясь от этой цифры. В общем, легковушкам обычно подойдет домкрат с грузоподъемностью 1.5 – 3 тонны, а внедорожнику – 3 – 8 тонн. Все, что выше – идеальный вариант, если у вас грузовой автомобиль.

Высота подхвата.Определяется этот параметр клиренсом авто. Легковушкам, клиренс которых не превышает 150 миллиметров, оптимальным вариантом будут только винтовые и подкатные модели домкрата

Владельцам внедорожников и грузовиков дорожный просвет авто позволяет использовать любые виды устройства.

Высота подъёма.Один из действительно важных параметров, следует уделить ему свое особое внимание. Эта характеристика показывает, до какой высоты домкрат может поднять определенный груз

Чаще всего диапазон высоты колеблется от 300 до 500 мм – ее будет вполне достаточно в случае ремонтных работ или замене колеса. Однако если вам требуется домкрат с более значимыми параметрами, тогда присмотритесь к реечным моделям – они поднимают авто до 1000 миллиметров над поверхностью.

Вес устройства.Последний пункт также не следует игнорировать. Масса устройства в основном небольшая. Чем она меньше, тем удобнее будет транспортировка аппарата.

Величайшее изобретение человека – колесо. Благодаря его наличию можно быстро добраться на автомобиле из точки «А» в точку «Б». Но иногда случаются непредвиденные неприятности. Случайный гвоздь на дороге или осколок стекла нарушают герметичность покрышки, и колесо уже не может катиться дальше, его нужно менять.

Легковой автомобиль весит больше тонны, не говоря о грузовиках или спецтехнике. Поднять такой вес, чтобы заменить колесо и поставить запаску, не совсем простая задача. Для одного человека вообще невыполнимая. В этой ситуации всегда выручит домкрат. Различные типы и конструкции выполняют одну главную задачу – помогают одному человеку осилить неподъемный вес.

Мы составили список лучших домкратов, основываясь на экспертных оценках специалистов и отзывах реальных покупателей. Наши рекомендации помогут вам сделать выбор, оптимальный требованиям и желаниям

На мировом рынке техники много конкурентов, но мы отобрали лучших производителей и рекомендуем обратить на них особое внимание:

В каких случаях требуется ремонт гидравлического домкрата?

Специалисты рекомендуют прокачивать домкрат гидравлический периодически. Если устройство применяется часто, то подобная процедура проводится практически каждый месяц. Как правило, первый признак возникновения проблемы заключается в падении мощности.

Профилактика проводится в нижеприведенных случаях:

1. Повышение концентрации загрязняющих веществ в масле. Они существенно снижают эффективность конструкции.
2. Оборудование не справляется с поставленной задачей.
3. На поверхности жидкости могут образовываться пузырьки. Воздух редко попадает внутрь поршня, но подобная проблема тоже встречается.
4. Снижение показателя грузоподъемности. В спецификации устройства указывается то, на какой вес рассчитан подъемный механизм. Механические повреждения и многие другие проблемы приводят к снижению реального показателя грузоподъемности.

Схема для сборки гидравлического домкрата

Подобные проблемы проявляются не скоро в случае, если соблюдать правила по эксплуатации и не допускать механических деформаций корпуса.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

• Одноштоковый бутылочный, самый распространенный вид Рис 2.
• Двухштоковый бутылочный Рис 3.

Рис 2. Домкрат одноштоковый

Рис 3. Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

• Ручной, приводится в действие давлением пользователя на рычаг
• Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него

Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Лучшие бутылочные подъемники

Домкраты бутылочного типа характеризуются хорошей нагрузочной способностью, высокой устойчивостью, стоят относительно недорого, но требуют периодического обслуживания и замены уплотнений.

Kraftool 43463-6 – качественный домкрат для грузовиков до 6 т и спецтранспорта

4.9

★★★★★

оценка редакции

97%

покупателей рекомендуют этот товар

Крепкий подъемник Kraftool пользуется неизменной популярностью среди владельцев внедорожников, семейных авто и небольших грузовиков. Цилиндр и поршневая группа здесь изготовлены из качественных материалов, что обеспечивает надежное удержание даже при пиковых нагрузках.

Хватает у него и других достоинств. Особую любовь наших соотечественников модель заслужила своим небольшим весом в 5 кг, относительно компактными габаритами и вполне демократичной ценой (2200 рублей).

Достоинства:

• Отличное качество комплектующих;
• Высокая надежность;
• Антикоррозийное покрытие корпуса.

Недостатки:

Отсутствие транспортировочного кейса в комплекте.

Kraftool 43463-6 отлично подойдет владельцам автомобилей с большим дорожным просветом, а его мощности с запасом хватит для подъема любого грузовика полной массой до 6 тонн.

Зубр Профессионал 43060-12 – мощный и недорогой бутылочный подъемник

4.6

★★★★★

оценка редакции

87%

покупателей рекомендуют этот товар

Большегрузный гидравлический домкрат отечественного производства отличается немаленькой высотой подхвата, из-за чего использовать его для подъема легковых авто просто невозможно.

Сложность применения инструмента также заключается в длительной накачке до поднятия опорной платформы на пиковую высоту. Но для упрощения задачи производитель предусмотрел удлинитель рычага, обратный конец которого используется для сброса давления.

Назвать перечисленные нюансы недостатками сложно – скорее, это особенности конструкции, продиктованные увеличенной грузоподъемностью инструмента. Ну, а стоимость домкрата в 1700-1800 рублей окончательно примиряет с такими мелочами.

Достоинства:

• Большая грузоподъемность;
• Надежная конструкция;
• Компактное хранение;
• Доступная стоимость.

Недостатки:

• Устаревшая конструкция сброса давления;
• Краска с корпуса облупливается и слезает.

Зубр Профессионал способен поднимать грузовики весом до 12 тонн. Также его можно использовать в качестве мощного механизма для пресса.

Как заменить колесо на ВАЗ 2108-ВАЗ 2115

Кстати подмену колеса рекомендуется так же создавать с помощью динамометрического ключа, так как по различному закрученные болты (С разной силой), могут даже разбить ту часть диска в какой они находятся, например попытайтесь три болта затянуть с малеханькой силой, а один из всех четырёх с очень большой силой и после наезда на кочку вероятнее всего в том месте где один из болтов закручен очень повредится диск, так как вся сила при наезде будет идти конкретно на эту часть колеса у автомобиля

1) В самом начале операции рекомендуется ослабить но не откручивать стопроцентно, все болты колесо на автомобиле.

Во всех случаях возьмите для себя на заметку, ослаблять болты крепления колёс необходимо когда машина всем своим весом стоит на земле, так как если вы решите не ослаблять болты пока машина стоит на земле, а решите сходу их открутить когда поднимите автомобиль в воздух, то может быть даже из-за рывков которые вы будете деталь руками, автомобиль вероятнее всего упадёт с домкрата и для вас его придётся опять подымать!

Куда верно на ВАЗ, что бы снять колесо?

2) Потом когда болты будут чуток ослаблены, поднесите домкрат к подходящему месту на автомобиле и после этого с помощью него аккуратненько не торопясь приподнимите машину таким макаром, чтоб колесо повисло в воздухе.

Если вы не осознаете куда необходимо ставить домкрат под автомобиль, объясняем! Домкрат устанавливается под три разных места избранных при всем этом на ваше усмотрение, а конкретно под сам порог, либо же под лонжерон, либо же под поперечину автомобиля!

3) Дальше когда автомобиль у вас будет висеть в воздухе, то под избранные в связи с ситуацией колёса, можно будет подсунуть кирпичи чтоб машина стояла и никуда не скатилась в случае чего, например если машина у вас стоит на горке и передняя часть у неё задрана ввысь, то под какое нибудь заднее колёсо непременно необходимо будет подсунуть домкрат, чтоб машина с него не свалилась. (В почти всех случаях кстати рекомендуется подкладывать кирпичи под колёса, для того чтоб автомобиль просто не раскачивался из стороны в сторону)

А вообщем идеальнее всего колесо не поменять вообщем на горке, но всё же бывают различные ситуации в жизни, бывает даже и на грязевой почве приходится поменять колесо, вот например вы поехали на дачу после дождиков и дорогу развезло и здесь как назло спустило правое например колесо от наезда на гвоздь либо же ещё на что то! (Кстати в этом случае если вы будете подменять колесо не на жёстком покрытии а на мягеньком, то в рекомендуется под домкрат подсунуть какую нибудь дощечку чтоб машина не свалилась с него, а если вы подмену производите на очень мягеньком покрытие допустим на грязищи то в таком случае автомобиль рекомендуется вытолкнуть на более жёсткую поверхность, а по другому подмена колеса у вас вероятнее всего вообщем не получится)

4) После того как колесо вывешено а под колёса на всякий случай подложены кирпичи, отверните все болты которые крепят колесо у автомобиля, а после отворачивания аккуратненько снимите его с машины.

Перед отворачиванием болтов, подденьте так же с помощью ножика либо же отвёртки защитный колпак ступицы и после этого снимите его с колеса!

Установка новых колёс делается в оборотном порядке снятию, но только всегда помните о том что затягивать на сто процентов все болты которые крепят колесо, необходимо только в этом случае когда машина будет всем весом стоять на земле а не висеть в воздухе и ко всему этому болты заворачивайте крест на крест.

Когда колесо будет установлено на автомобиль, непременно с помощью насоса проверьте давление воздуха в колесе и по необходимости подкачайте его!

Но в коем случае не закручивайте болты очень туго, а конкретно с помощью ноги либо же очень очень с помощью руки, да и смотрите за тем чтоб очень ослаблены болты небыли!

Если вы желаете более тщательно выяснить процесс подмены колеса, а так же выяснить достойные внимания советы, тогда в таком случае просмотрите видео-ролик который размещается чуток ниже:

Причины поломок домкрата

Конструкция гидравлического домкрата может существенно отличаться. Многие профессиональные модели могут прослужить в течение длительного периода, но все же определенные причины могут привести к возникновению серьезного дефекта.

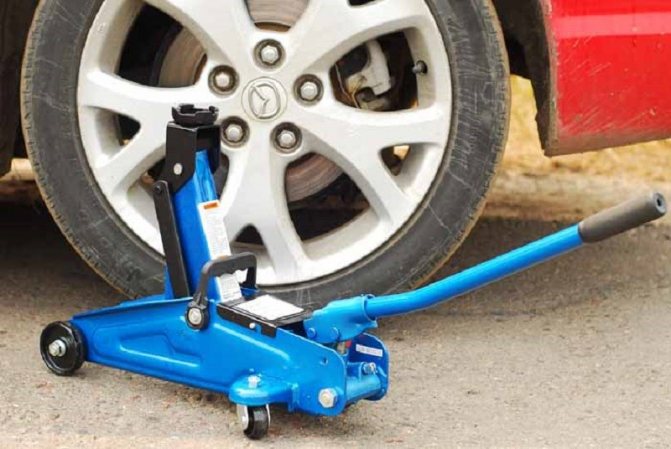

Гидравлический домкрат подкатного типа

Неисправности гидравлического домкрата можно связать со следующими проблемами:

1. Чаще всего из строя выходит рабочий цилиндр, а также зеркала плунжера. Подобная неисправность приводит к тому, что рабочая часть не держит давление, масло проникает из рабочей камеры в надпоршневое пространство. В этом случае возникает довольно много проблем с применением устройства.
2. В большинстве случаев повреждение зеркал происходит по причине халатности во время эксплуатации. Гидравлика не работает в этом случае или обладает низкой эффективностью. Поверхность повреждается по причине транспортировки в горизонтальном положении, если этого не предусмотрел производитель.
3. Слишком серьезное повреждение поверхности зеркал приводит к тому, что жидкость начинает вытекать, в полость попадает воздух, за счет чего начинает активно развиваться коррозия.
4. Коррозия на поверхности становится причиной быстрого износа различных уплотнителей и манжет. При их изготовлении применяется резина, которая подвержена механическому воздействию. В результате деформации и сильного износа в масло попадает большое количество посторонних элементов, которые приводят к засорению установленных клапанов и каналов.
5. Механические воздействие, к примеру, на момент падения устройства с большой высоты также становится причиной появления большого количества проблем. Слишком сильное воздействие может привести к появлению внутренних или поверхностных деформаций корпуса, искривлению основных элементов.
6. Слишком высокая нагрузка может стать причиной повреждения механизма. Распространенной проблемой можно назвать искривление штока, за счет чего камера также начинает пропускать масло по причине перекоса основного элемента. Каждая модель подъемного механизма рассчитана на определенную нагрузку, которая указана в инструкции по эксплуатации.
7. Применение не по предназначению тоже приводит к появлению основных неисправностей. Использовать гидравлический домкрат следует исключительно исходя из рекомендаций производителя.

Многие причины неисправности подъемного механизма являются следствием неправильного применения устройства. Кроме этого, обслуживание некоторых моделей гидравлических домкратов предусматривает периодическую замену масла. Эти и многие другие моменты учитываются при рассмотрении инструкции по эксплуатации.

Основные критерии выбора

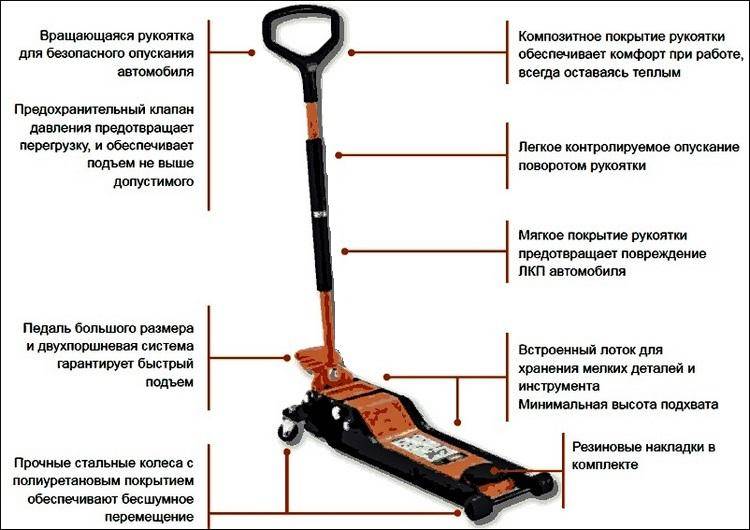

Основные критерии выбора подкатного домкрата

Какой подкатной домкрат выбрать, и кто лучший производитель? Однозначного ответа не существует. При выборе поднимающего устройства необходимо определится с характеристиками, которым оно должно отвечать. К основным характеристикам отнесем.

1. Максимальная высота. Подкатной домкрат для внедорожника или кроссовера должен принимать этот параметр от 450 мм, в связи с большим ходом их подвески. Если высота подъема будет недостаточной, то снять колесо попросту не получится.
2. Минимальная высота. Обычно высота минимального подхвата находится в диапазоне от 125 до 140 мм. Для любителей низкого клиренса существуют домкраты подкатные низкопрофильные с высотой подхвата 75 – 90 мм.
3. Скорость подъема. Значительно увеличивает скорость подъема наличие дополнительной педали.
4. Грузоподъемность. Выбирается исходя из массы обслуживаемых автомобилей. Домкрат гидравлический подкатной 2т, цена которого довольно низка, может подходить для гаража с небольшой легковушкой. А владельцу более серьезной техники, заядлому «джипперу», необходимо подбирать подкатной домкрат 3 т. Он лучше справится с поставленной задачей. И это при условии, что вес авто не превышает граничного значения.
5. Удобство. Наличие упора из резины на подъемной площадке и защиты на рукоятке для предотвращения повреждения покрытия на автомобиле.
6. Механизм передачи усилия от рукоятки к запорному клапану (зубчатая, карданная). Оптимальной является карданная передача. Она надежнее, износоустойчивая и ее дешевле ремонтировать в случае поломки.

Также обратите внимание на наличие колпачков на плунжере. Они создают дополнительную защиту для механизма от грязи, коррозии и реагентов и есть весьма желательными. Приветствуется и наличие дополнительных масленок на тяжело нагруженных узлах

Приветствуется и наличие дополнительных масленок на тяжело нагруженных узлах.

После покупки и перед началом эксплуатации домкрата, ознакомьтесь с его инструкцией. В последствии это может избавить от множества проблем в процессе его работы. Уже упоминавшийся фиксатор, вставляемый в специальное посадочное отверстие, значительно увеличивает безопасность выполнения работ при поднятом состоянии груза. И хотя техника безопасности однозначно запрещает эксплуатацию без упора, часто это требование не выполняется. Наличие фиксатора гарантировано позволяет избежать внезапного складывания домкрата, что может явиться следствием неисправности механизма гидроподъемника, но не исключает его подвижности

Обратите также внимание на рычаг. Он бывает длинный или короткий, может иметь специфические формы рукояти, что позволяет выполнять подъем более комфортно

Важной характеристикой есть длина ручки рычага домкрата

Вряд ли кто-либо будет отрицать, что домкрат подкатной 3,5 тонн легче эксплуатировать с длинной ручкой, так как таким рычагом тяжелый автомобиль поднять проще

Важной характеристикой есть длина ручки рычага домкрата. Вряд ли кто-либо будет отрицать, что домкрат подкатной 3,5 тонн легче эксплуатировать с длинной ручкой, так как таким рычагом тяжелый автомобиль поднять проще. Для легковушек же, практична более короткая ручка

Хотя, многие производители предусмотрели вариант составных рычажных ручек, которые имеют возможность регулировать длину, исходя из ситуации. Не малую роль играет и материал корпуса, его толщина. Домкрат подкатной алюминиевый будет выдерживать меньшую нагрузку, чем аналогичный стальной, но при этом будет иметь значительно меньший вес. На выбор большое влияние так же может оказать производитель – домкрат подкатной российского производства или зарубежный. Отдельной проходят домкраты наших китайских товарищей

Для легковушек же, практична более короткая ручка. Хотя, многие производители предусмотрели вариант составных рычажных ручек, которые имеют возможность регулировать длину, исходя из ситуации. Не малую роль играет и материал корпуса, его толщина. Домкрат подкатной алюминиевый будет выдерживать меньшую нагрузку, чем аналогичный стальной, но при этом будет иметь значительно меньший вес. На выбор большое влияние так же может оказать производитель – домкрат подкатной российского производства или зарубежный. Отдельной проходят домкраты наших китайских товарищей.
