Подкатной домкрат перестал поднимать

Бутылочные изделия

Бутылочные домкраты обладают способностью поднимать груз, в диапазоне от 3 до 200 тонн. Обеспечивается это наличием большой плоскости опоры.

Бутылочные аппараты бывают 2 типов:

Одноштоковыми. Благодаря удобству в эксплуатации, они находят применение в машиностроении и в строительстве. Домкрат взят на вооружение автолюбителями — для поднятия автомобилей. Используется как узел в трубогибе или прессе.Двуштоковыми. Работает как в вертикальном, так и горизонтальном положении. Устройство включает в себя 2 штока. Их поднятие происходит цилиндром.

Как провести ремонт бутылочного оборудования?

Ремонт бутылочного механизма состоит из этапов:

1. Устанавливается причина проблемы. Если изделие не держит нагрузку — износились уплотнители. Затрудненное движение штока говорит о его деформировании и заклинивании.2. Конструкция разбирается

Особое внимание уделяется крепежу. Он аккуратно снимается

Любое повреждение может привести к утечке масла.3. Осматривается каждая деталь. Часто на этом этапе причина лежит на поверхности. Износ манжет хорошо виден. Легко определяется деформация некоторых элементов.4. Изношенные детали, которые невозможно отремонтировать, подлежат замене. Ремонтируются те, что можно починить. После этого проводится сборка домкрата.

2.1

Устранение неисправностей

После установления причины поломки начинается сам процесс ремонта. Его можно проводить своими руками:

1. Снимаются изношенные уплотнители и на их места устанавливаются новые.2. Искривленный шток подлежит замене.3. В случае появления коррозии на зеркальной поверхности цилиндров их требуется заменить. Отдавать на шлифовку экономически невыгодно.

2.2

Заправка инструмента

Иногда требуется просто залить масло в механизм, в котором понизился уровень. Состоит работа из следующих шагов:

1. Домкрат устанавливается в нижнее положение путем вращения винта.2. Откручивается пробка.3. В отверстие заливается масло до фиксированной отметки.4. Пробка закручивается, и устройство прокачивается несколько раз.5. После этого уровень масла опустится.6. Следует очередная заливка и снова проводится прокачка.7. Процесс повторяется несколько раз.

После длительной эксплуатации требуется промывка агрегата. Проводится она в следующей последовательности:

1. На первом этапе старая жидкость сливается.2. Заливается промывочный раствор.3. После его слива процедура заправки ведется в обычном порядке.

В процессе работы следует соблюдать следующие советы:

1. Процедура замены масла проводится на оборудовании, которое стоит без нагрузки.2. Марка заливочного материала используется любая. В зимнее время добавляются еще синтетические добавки.3. Зимой длительная эксплуатация оборудования не рекомендуется.4. Периодичность замены масла составляет полгода. В случае частого использования прибора этот период сокращается до 1 месяца.

Рекомендуем: Как сделать нож из напильника своими руками — освещаем вопрос

Не допускается хранение инструмента в помещении с отрицательной температурой, потому что масло может замерзнуть.

Как устроен инструмент и что является основой конструкции

Гидравлический цилиндр — это главный узел, в котором происходит усиление за счёт разницы в сечениях главного и плунжерного цилиндров. Привод располагается не вертикально, как у аналогов, он находится в горизонтальном положении. Независимо от этого принцип функционирования остаётся таким же, как у аналогичных устройств других типов.

Домкрат гидравлический подкатной позволяет быстро выполнить ремонт машины. Он безопасен для поверхности кузова, так как шток не будет напрямую взаимодействовать с ней, а будет упираться в упорный рычаг, который является площадкой для поддержания машины. Многие люди задаются вопросом, зачем необходимо такое сложное устройство, если можно воспользоваться вертикальным домкратом, создающим прямой контакт с основой автомобиля. Но именно без такого инструмента не обойтись автолюбителям, которым необходимо закатить его под машину с низким дорожным просветом и выполнить ремонт колеса или подвески.

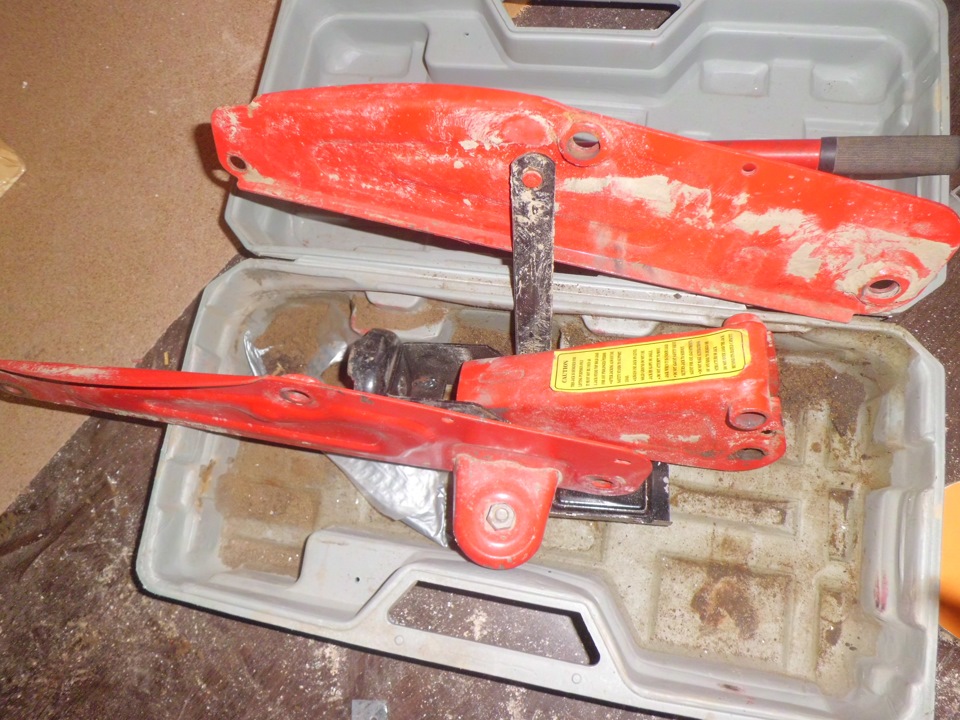

Подкатной домкрат не «держит» — как отремонтировать

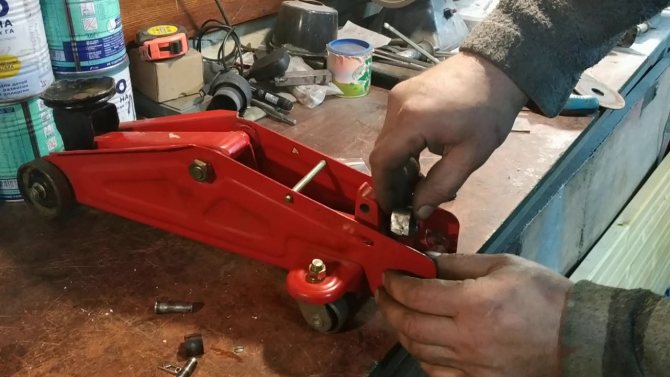

Ремонт подкатного гидравлического дамкрата своими руками

Обычно это связано или с недостатком масла в домкрате, либо с повреждением или загрязнением клапанов. В первом случае достаточно долить масла в домкрат. Какое масло заливать в гидравлический подкатной домкрат? Совершенно ни к чему искать какое-то специальное масло для этого. Хотя, если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное масло – всё-таки оно меньше густеет на морозе. В некоторых автосервисах, когда «заедает текучка», вообще заливают «отработку». Но так делать крайне нежелательно – отработанное масло и грязное и содержит в себе большой процент агрессивных соединений серы.

Если заправленный домкрат всё же не поднимает или не держит, то без его ремонта не обойтись – скорее всего, клапаны плохо прилегают к посадочным местам. Такое может случиться, если «ослабли» пружинки клапанов, или попала грязь в каналы. Перед ремонтом можете заранее ремкомплект для подкатного гидравлического домкрата. Как правило, в него входят уплотнения плунжера и поршня. Но вряд ли всё это вам пригодится – даже ежедневно используемые в автосервисах домкраты обычно лишь подтекают через уплотнения плунжера. Поэтому не торопитесь разбирать домкрат «по болтику». Достаточно извлечь плунжер и клапаны с пружинками. В зависимости от конкретной модели домкрата, клапаны могут быть установлены либо в разных «колодцах», либо в одном – последовательно (в таких случаях канал имеет сужающееся внутри сечение).

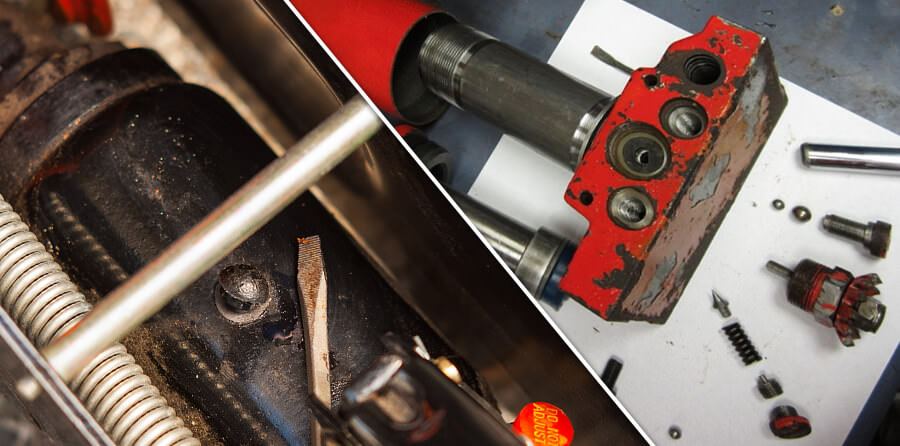

Ремонтный комплект для гидравлического домкрата

Если на клапанах-шариках есть следы деформации, то их нужно заменить. Но обычно причина не в них, а в пружинках – их желательно поменять на более упругие, или, в крайнем случае, подложить под них шайбы – для увеличения силы пружинки. Но, опять же, обычно всё сводится к банальной грязи, попавшей в каналы домкрата. Поэтому, разобрав его, в первую очередь позаботьтесь о тщательной очистке «внутренностей» домкрата – промойте их бензином и продуйте сжатым воздухом. Ремонт подкатного гидравлического домкрата грузоподъёмностью 2 или 3 тонны ничем принципиально не отличаются – разве что количеством масла, требуемого для заправки. После ремонта и заливки свежего масла домкрат нужно «прокачать» – удалить излишний воздух. Для этого сначала нужно активно «поработать» плунжером – пока не появится давление. Дальше всё просто – стравливайте воздух через специальные пробки и добавляйте масло. Неисправности, характерные для подкатных гидравлических домкратов, присущи и другим подобным устройствам. Например, сходным образом восстанавливается работоспособность домкрата, предназначенного для вытягивания кузова авто, несмотря на то, что нагнетательный и рабочий цилиндры его «разнесены» друг от друга. Для того, чтобы поддерживать домкрат в рабочем состоянии, когда тот «простаивает», нет необходимости без нужды менять в нём масло – два-три рабочих хода штока раз в три месяца вполне достаточно.

Время на чтение: 6 минут

На сегодняшний день домкрат есть практически у каждого водителя, как опытного, так и начинающего. Это устройство предназначено для того, чтобы поднимать тяжелый груз на определенную высоту. Но в большинстве случаев автомобилисты используют механизм для проведения монтажных работ в процессе ремонта транспортных средств.

Наибольшей популярностью пользуется подкатной гидравлический домкрат, который считается незаменимым инструментом, поскольку его наличие обязательно в каждом крупном автосервисе или в мастерской. Но рано или поздно работа любого механизма становится нестабильной, и в таком случае нужно знать, как правильно осуществить ремонт подкатного домкрата.

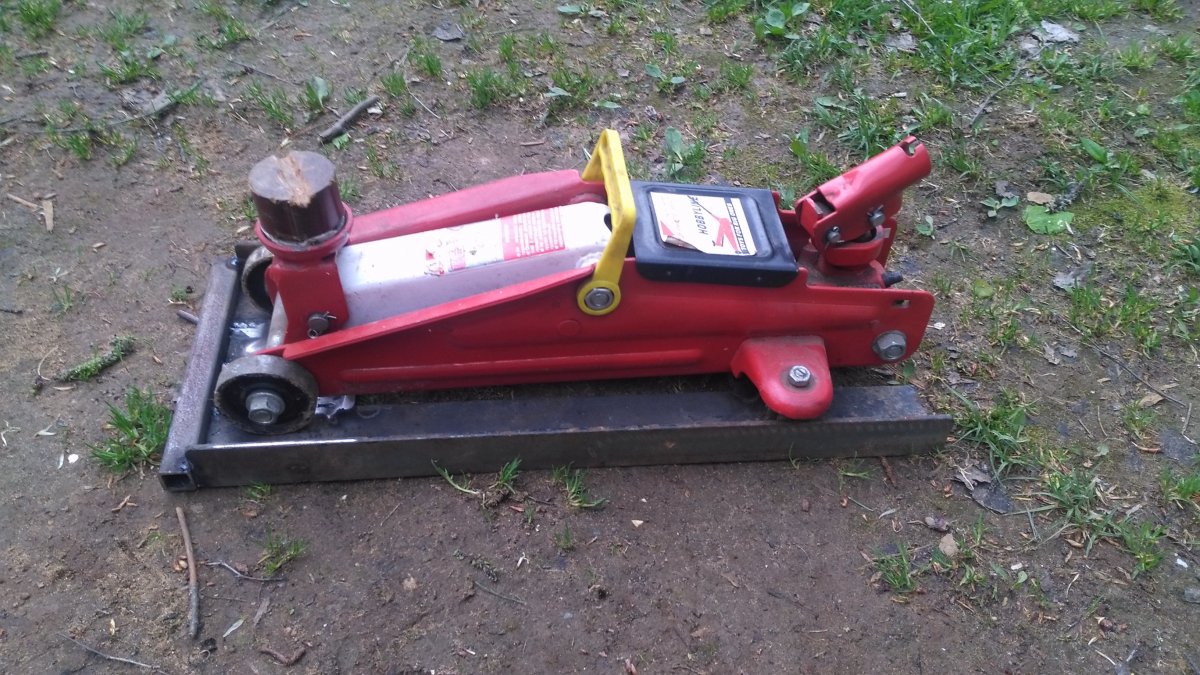

Домкрат подкатной гидравлический

Применение гидравлических домкратов

гидравлический домкрат

Подъемные устройства применяются для фиксации, передвижения и поднятия тяжелых грузов: строительных плит, станков, автомобилей, колонн. Их грузоподъемность может составлять сотни тонн. В зависимости от назначения меняется конструкция и размеры станка. Высокая производительность и простота обслуживания сделала домкраты незаменимыми на производстве, станциях техобслуживания автомобилей, в перерабатывающей отрасли, на электростанциях, складах и в других производственных сферах. Автолюбители тоже не обходятся без собственных компактных подъемников. А возможность перемещать грузы по вертикали и горизонтали повсеместно эксплуатируется на стройплощадках.

Ремонт в Москве: что делать, если гидравлический домкрат не поднимает

Гидравлический домкрат – это самое распространенное и полезное в мире грузоподъемное устройство и неисправности гидравлического домкрата могут стать неприятной неожиданностью.

Сферы его использования настолько разнообразны, что упомянуть все из них не представляется возможным. Это обусловлено тем, что способы и цели его применения ограничиваются только Вашей изобретательностью и фантазией. В основном гидравлические домкраты используются в следующих сферах:

Для подъема-опускания легковых и грузовых автомобилей, специальной техники. Почти у каждого автовладельца есть гидравлический домкрат грузоподъемностью 2 — 3 тонны. Все автосервисы держат в своем арсенале подкатные гидравлические домкраты. Этот простой механизм с легкостью поднимет Ваш автомобиль.

При строительных работах. Вам нужно приподнять какое-то строение или здание — пожалуйста. Только обязательно необходимо учитывать максимальную грузоподъемность домкрата, которая не должна быть менее поднимаемого груза. Итак, почему не держит гидравлический домкрат?

Не работает подкатной гидравлический домкрат причины:

Часто случается ситуация, что гидравлический домкрат не поднимает и не понятно, что делать. Если не работает гидравлический домкрат, какие могут быть причины. Попробуем разобраться с этой ситуацией.

Гидравлические подъемные устройства периодически нуждаются в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники.

Некоторые признаки наличия неисправностей гидравлического домкрата:

Домкрат поднимает груз на нужную высоту груз, но не способен удержать его, происходит постепенное самопроизвольное опускание

Причина: неисправность перепускного клапана домкрата или выход из строя манжет. Из-за этого не поддерживается необходимое давление.

Гидравлическим домкратом не удается поднять груз или он поднимает его лишь на небольшую высоту, т.е. наблюдается уменьшение рабочего хода, не работает гидравлический домкрат причины.

Причинанеисправности домкрата гидравлического: появление коррозии на штоке и на внутренней части корпуса цилиндра. А если домкратом поднимался груз, превышающий по массе максимально допустимую для данного аппарата, возможно, произошло искривление штока.

Домкрат не возвращается полностью в свое исходное положение после открытия стравливающего клапана.

Причина неисправности домкрата гидравлического: растянутые или потерявшие свою упругость пружины.

Гидравлический домкрат не поднимает — основные причины неисправностей гидравлического домкрата и способы их устранения:

Одной из самых распространенных причин поломки домкрата, если не работает подкатной гидравлический домкрат, может стать протекание масла. В результате происходит попадание воздуха в рабочую камеру, как следствие, подъемный механизм работает не в полную силу или перестает функционировать, это и есть ответ на вопрос, почему не держит гидравлический домкрат.

Избежать этой проблемы можно, выполняя периодически обслуживание гидравлического домкрата, заключающееся в контроле количества жидкости, и при необходимости производить ее долив в рабочий цилиндр. Уменьшение количества масла в системе может быть следствием естественной эксплуатационной убыли, а также из-за поврежденных или неисправных сальников и уплотнителей. В этом случае обычный долив жидкости проблемы не решит, необходимо будет заменить вышедшие из строя уплотнители и сальники.

Из-за недостатка в системе рабочей жидкости ее место занимает воздух – об этом можно догадаться по снизившейся эффективности работы домкрата. Избавиться от этой проблемы можно, выполнив прокачку. Но если это не помогло, то или причина неисправностей иная, или потребуется более серьезный ремонт.

Нередко причиной некорректной работы гидравлического домкрата может стать коррозия, поражающая выдвигаемые поршни (штоки или плунжеры) и внутреннюю часть корпуса. Но чтобы выяснить причину, потребуется разобрать аппарат. Для этого можно обратиться в сервисные мастерские.

Иногда в рабочую камеру происходит попадание грязи, что тоже может причиной выхода домкрата из строя. Гидравлический домкрат не поднимает что делать? Не работает подкатной гидравлический домкрат причины?

Как залить маслом домкрат: пошаговая инструкция

Прокачка гидравлики может быть проведена самостоятельно. Для этого потребуется:

Специальная промывка. Она обладает свойствами, которые позволяют удалить отложения различного типа. Приобрести подобный состав можно в специализированном магазине.
Масло, предназначенное для гидравлики. Есть два варианта исполнения: один для лета, второй для зимнего периода.

https://youtube.com/watch?v=1iZ_ImKqUZk

Заливка при прокачке проводится в несколько этапов:

Специальная пробка откручивается для того, чтобы слить старую жидкость. Она находится в нижней части конструкции, как правило, навинчивается на резьбе.
Для удаления загрязняющих веществ нужно провести промывку конструкции специальным веществом.
Специальная жидкость заливается несколько раз. Для ее полного удаления проводится прокачка.

После полного очищения рабочего цилиндра рабочее вещество заливается для полного заполнения рабочего цилиндра. На момент заполнения емкости поршень должен находится в нижней мертвой точке.

Заливка масла в домкрат

В заключение отметим, что нужно уделять довольно много внимания выбору наиболее подходящего масла. Для зимнего периода подбирается морозостойкий синтетический вариант исполнения, так как оно может выдерживать воздействие низких температур. Гидравлический домкрат в зимний период рекомендуют использовать временно, так как прокладки и уплотнители также восприимчивы к воздействию высокой температуры.

Устройство и принцип работы

Устройство гидравлических домкратов примерно схожее как у подкатных, так и бутылочных. Основные части подкатных устройств:

поршень;
рычаг;
шток;
клапан всасывания;
запорный клапан;
бачек масла;
рабочая полость.

Поднимать груз необходимо, установив агрегат на ровную плоскость. Когда человек нажимает на рукоятку, шток образует давление, вследствие чего срабатывает клапан, и масло поступает в рабочую полость (камеру).Грязь на клапане

При поднятии рукоятки вверх срабатывает запорный клапан, масло поступает в камеру за счет работы всасывающего клапана. Посредством перекачки масла из бачка в полость рабочего цилиндра идет поднятие поршня. Далее, для опускания поршня со штоком, открывается перепускной клапан, тогда под давлением груза поршень опустится.

То есть для опускания штока с грузом необходимо медленно отворачивать стравливающий клапан, расположенный на корпусе домкрата.

Бутылочный домкрат: устройство и принцип действия

Простой домкрат бутылочного типа состоит из нескольких деталей и узлов. Рассмотрим устройство и назначение каждого из элементов бутылочного домкрата.

Корпус сочетает в себе функции несущей конструкции и емкости для хранения масла. Обычно разбирается на несколько частей: основание с опорной плитой, цилиндр насоса и верхняя часть корпуса, защищающая подъемный механизм и служащая резервуаром для масла.
Механизм создания давления, включающий в себя рычаг, цилиндр насосной магистрали и поршень.
Система клапанов, направляющих жидкость в нужный контур и отвечающая за сброс давления.
Подъемный цилиндр с поршнем. Отвечает непосредственно за подъем автомобиля. На многих современных домкратах в рабочем поршне выполнена резьба и установлен винт с крупной резьбой. При выкручивании этого винта увеличивается высота, на которую способен поднимать домкрат.
Фиксаторная гайка, прижимающая верхнюю часть корпуса к нижней.
Сальники, прокладки, уплотнители.

На большинстве домкратов клапан сброса давления выполнен в виде винта. Но есть конструкции, где опускание производится кнопкой или небольшим рычажком.

Принцип действия бутылочного домкрата предельно прост. Рычаг с большим плечом обеспечивает приложение минимального усилия со стороны человека для приведения накачивающего поршня в движение. При подъеме рычага вверх поршень поднимается и забирает из емкости масло. При движении рычага вниз заборный клапан закрывается, а клапан подачи давления масла в рабочий контур открывается. Масло закачивается в подъемный цилиндр. Поршень выдвигается и поднимает автомобиль. Когда требуется опустить домкрат, то открывается клапан спуска давления (поворотом винта или нажатием рычага).

Воздушные пузырьки и устранение этой неисправности

Что касается эффективности эксплуатации гидравлического подкатного домкрата, то она в большинстве случаев снижается из-за того, что в главном цилиндре скапливаются воздушные пузырьки. Образование пузырей может быть спровоцировано недостаточным количеством жидкости в рабочей полости.

Перед проведением ремонтных работ в таких случаях нужно первым делом открутить пробку в масляном баке и снять перепускной тумблер, после чего можно приступать к прокачке насоса механизма. Это необходимо для того, чтобы пузыри воздуха переместились из полости в сосуд для жидкости. После процедуры прокачки крышку бачка и перепускной клапан закрывают, если все операции были выполнены правильно, функционирование домкрата будет проходить в нормальном режиме.

Закачивание масла в гидравлический подъемник

Опытные специалисты рекомендуют использовать еще один распространенный метод для того, чтобы удалять воздушные пузырьки из домкрата. Для этого запорная игла должна быть откручена не более чем на 2 оборота, а с помощью руки осуществлен подъем плунжера до крайней точки. После поднятия тумблера через определенный промежуток времени он вернется в крайнее нижнее положение. Стоит заметить, что к проведению процедуры зачастую нужно прибегать 2-3 раза, а для того чтобы в рабочей системе подъемника не скапливался воздух, в процессе его использования необходимо контролировать объемы рабочей жидкости. В случае, если масла будет недостаточно, его следует доливать, следя при этом за качеством, а также вовремя менять манжеты для подкатного домкрата.

Чтобы предотвратить нежелательные поломки китайских гидравлических подъемных механизмов, при их интенсивном использовании обязательно нужно заменять рабочую жидкость и задаться вопросом, почему подкатной домкрат не поднимает под нагрузкой. Стоит помнить, что при падении уровня масла его следует доливать, после чего прокачивать всю конструкцию. Перед тем как приступать к проведению ремонтных работ, нужно обязательно изучить рекомендации производителя, которые указаны в техническом паспорте, приложенном к домкрату. В противном случае, если проигнорировать все рекомендации, можно спровоцировать преждевременную поломку инструмента без возможности дальнейшего его восстановления.

Крепкий и простой помощник в подъеме непосильных тяжестей, обладает надежной конструкцией, служащей залогом безопасной работы. Высокий критерий прочности считается основным показателем эффективности домкрата, однако, даже такой уровень, не исключает возможность поломки устройства. В данной теме, мы привели все возможные причины поломок гидравлических домкратов любых видов, разобрали их и составили пошаговые инструкции по устранению тех или иных неисправностей.

Классификация гидравлических домкратов

Современные гидравлические домкраты целесообразно классифицировать по следующим показателям: области применения, техническим характеристикам и типу (форме) конструкции. Область применения предъявляет требования к техническим характеристикам и форме конструктивного исполнения.

К техническим характеристикам следует отнести:

грузоподъёмность;
максимально допустимая высота подъёма заданного груза;
геометрические размеры самой конструкции;
допустимому усилию на привод, создаваемому домкратом;
виду подключённого привода. Обычно применяют два вида или механический или электрический;

Бутылочный гидравлический домкрат

Гидравлический домкрат подкатного типа

Конструкция гидравлического домкрата определяется поставленными задачами. В основном они бывают следующих видов:

Наиболее распространённый, так называемый бутылочный гидравлический домкрат.
Для увеличения высоты подъёма применяется телескопический домкрат. У него в качестве рабочего штока применяется выдвигающийся телескопический поршень.
Для повышения грузоподъёмности в конструкцию домкрата включают второй поршень. Такие домкраты называются двухштоковыми.
В автомобильных сервисных центрах, на складах, где необходимо производить подъём груза с малой высоты применяются так называемые подкатные домкраты.

Двуштоковый домкрат

Телескопический домкрат

Как работает гидравлический домкрат

Для точного определения причины поломки и её последующего устранения, следует иметь четкое представление принципа работы прибора. К счастью, гидравлические домкраты устроены достаточно просто, и большинство их неисправностей могут быть устранены своими силами. Обращение в сервис может понадобиться в случаях серьезных дефектов или полного отсутствия желания ознакомления с инструкцией по ремонту. Основы понимания действия прибора, следует заложить с разбора основных компонентов его механизма.

Перед описанием функциональных элементов, стоит заметить, что гидравлические домкраты имеют несколько подтипов и делятся на подкатные, бутылочные и ромбовидные. К классическому виду жидкостного подъемного механизма, больше всего приближен бутылочный тип, к которому относятся устройства с телескопическим, полым, зацепным и стандартным штоком. Для формирования правильного базового представления, разберем оригинальную модель без дополнительных модификаций. Итак, гидравлический бутылочный домкрат, состоит из следующих компонентов:

Читать также: Станок сверлильный калибр сс 16 550 отзывы

Основание корпуса . Опорная площадка для установки прибора на ровную поверхность.
Корпус . Внешняя часть гидравлического домкрата и, по совместительству, масляного резервуара.
Цилиндр плунжера . Герметичная камера, где создается давление жидкости, выталкивающей шток.
Рабочий плунжер . Выдвигаемый элемент с упором на конце.
Отверстие для заливки масла . Расположено в верхней, боковой части корпуса прибора.
Винт . Выдвижной элемент для увеличения высоты подъема домкрата. Закручивается в плунжер.
Головка корпуса . Резьбовое соединение, фиксирующее положение корпуса по отношению к цилиндру.
Уплотнительное кольцо . Обеспечивает герметизацию масляного резервуара, предотвращая вытекание жидкости.
Гайка винта . Верхняя часть головки корпуса с шестью гранями для удобного откручивания.
Серьга . Удобный элемент для ручной транспортировки домкрата. Присутствует не у всех моделей.
Головка винта . Конечная часть штока, упираемая в груз.
Рычаг . Съемный элемент ручного насоса, увеличивающий силу воздействия в несколько раз. В большинстве случаев, включает в себя специальный паз для откручивания запорного клапана (о нем далее).
Нагнетательный плунжер . Основной элемент насоса, приводимый в движение с помощью рычага. Перекачивает жидкость из одного резервуара в другой.
Цилиндр насоса . Герметичная камера и промежуточное звено в перекачивании масла между резервуарами.
Запорный клапан . Служит для объединения / изолирования масляного резервуара с цилиндром плунжера.
Всасывающий клапан . Регулирует движение жидкости внутри устройства, позволяя течь только в одном направлении (только на всасывание в цилиндр насоса).
Перепускной клапан . Противоположность всасывающего. Позволяет плунжеру насоса выдавить через себя масло, но обратно не пускает.

Суть действия устройства основывается на перекачивании жидкости из масляного резервуара в цилиндр с плунжером. При подъеме рычага, порция масла всасывается в цилиндр насоса, а при опускании, выдавливается в главный цилиндр подъемника. За счет этого, в главном отсеке образуется давление, выталкивающее поршень.

Главное, чтобы в отсек не попал воздух, который может снизить устойчивость и общую эффективность. Именно по этой причине, бутылочный гидравлический домкрат не работает горизонтально. Однако, даже в таком типе устройств есть модели, позволяющие производить подъем в различных положениях.

Домкрат не поднимает под нагрузкой что делать

Для подъема тяжестей человек изобрел множество приспособлений. Если вкратце описать принцип их работы – трансформация пройденного расстояния в усилие.

Рассмотрим примеры таких преобразований:

Рычаг. На длинной стороне пройденное расстояние больше, а усилие меньше. На короткой стороне наоборот;
Блочная система. Трос, проходя через определенное количество блоков, с каждой петлей теряет в расстоянии, пропорционально приобретая дополнительное тяговое усилие;
Шестерни с разным передаточным отношением. Малая шестерня крутится быстро и с меньшим усилием. Большая – наоборот;
Цепная (ременная) пара. Шкив меньшего диаметра вращается без усилия и быстрее. Шкив большего диаметра развивает высокий крутящий момент на валу при меньшей скорости вращения;
Сообщающиеся сосуды. Две поршневые пары, соединенные между собой работают по принципу рычага. Поршень меньшего диаметра при малом усилии двигается с большим размахом. В то время как более крупный его «собрат» перемещается на небольшое расстояние с пропорционально увеличенным усилием.

По принципу сообщающихся сосудов работает гидравлический домкрат.

Относительно компактные размеры (в сравнении с усилием, которое может развить инструмент) делают его незаменимым при работе с большими тяжестями. Переносные бутылочные домкраты (это второе их название) развивают усилие от 1 до 20 тонн. Более крупные экземпляры могут взять вес в 200 тонн.

При этом именно гидравлика относится к самым безопасным приспособлениям для подъема тяжестей.

Устройство, особенности применения домкрата бутылочного типа

На иллюстрации видно, из каких компонентов состоит гидравлический подъемник.

Вся конструкция умещается внутри резервуара с рабочей жидкостью. Подъемный шток в нижнем положении полностью утоплен в корпусе. Рукоятка-рычаг съемная, и в транспортном положении не занимает много места. Поэтому домкраты такого типа легко умещаются в багажнике автомобиля.

Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра. Управиться с таким домкратом может один человек.

Простота в эксплуатации и обслуживании;
Высокий КПД – до 80%;
Малое усилие на рабочей рукояти;
Плавная работа за счет применения жидкости;
Возможность контролировать высоту подъема с высокой точностью;
Высокая надежность по причине отсутствия вращающихся и трущихся с усилием деталей;
Продолжительность срока эксплуатации – кроме уплотнительных колец, в бутылочном домкрате нечему изнашиваться;
Хороший показатель безопасности в работе – при поломке исключено резкое падение поднимаемого предмета или отбрасывание в сторону части инструмента;
Широкие возможности применения, не ограниченные эксплуатацией лишь в автомобилях.

Высота корпуса домкрата практически равна высоте подъема. Это характерно для одноштоковых конструкций, телескопические (многоштоковые) варианты лишены этого недостатка. Частично эта особенность компенсируется выкручивающимся из штока винтом – удлинителем.Из-за подобного недостатка, начальная высота подъема начинается от 20-25 см. Это ограничивает габариты применения устройства;
Медлительность. Один цикл работы нагнетательного насоса обеспечивает подъем на незначительную высоту. Чем выше грузоподъемность – тем больше движений рукояткой надо сделать для подъема;
Невозможность точно контролировать высоту опускания груза;
Работа только в вертикальном положении. В наклоненном или горизонтальном состоянии, в гидросистему попадет воздух, и ее придется прокачать;
Большая масса приспособления, с учетом рабочей жидкости;
Высокая стоимость изделия.

Для работы с малыми начальными высотами (например, легковые автомобили с низкой посадкой) применяют подкатной домкрат. Он работает по рычажной схеме, а в качестве движущей силы применяется гидроцилиндр, как в обычном бутылочном домкрате.

Обслуживание и ремонт гидравлического домкрата своими руками

Чтобы знать, как отремонтировать это приспособление – необходимо изучить его устройство и принцип работы. Схема в разрезе изображена на рисунке:

В мощное основание (10) плотно вкручивается рабочий цилиндр (4).

Соединение должно быть надежным, поскольку давление рабочей жидкости (6) при подъеме тяжестей достаточно велико.

В цилиндр помещен рабочий поршень (5) с уплотняющим кольцом. В рабочий поршень (он же подъемный шток) вкручивается винт – удлинитель (3), который при необходимости выкручивается на 2/3 длины штока.

Основные неисправности и их причины

Среди всех причин, почему не работает домкрат гидравлический подкатной, бутылочный или ромбовидный, можно выделить 3 основных варианта: засорение системы, отказ клапанов или повреждение штока. Именно на этих 3-х китах базируются самые распространенные поломки, связанные со снижением эффективности или полным отказом системы. Для большей ясности, рассмотрим каждый случай подробнее.

Засорение системы

может быть вызвано попаданием в жидкость воздуха, пыли или грязи. В следствии первого варианта, упор домкрата может не подниматься, сильно пружинить или вовсе опускаться под нагрузкой. Скопившиеся комки грязи, могут ограничить движение клапанов, которые уже не будут плотно закрывать каналы, пропуская жидкость в обе стороны. В данном случае, упор не будет фиксироваться в одном положении, постепенно опускаясь к нулевой точке

При выяснении обстоятельств, почему не держит гидравлический домкрат, в первую очередь следует обратить внимание на чистоту системы

Отказ клапанов

, помимо грязевого засорения, может быть вызван механическими повреждениями. Шарик на конце пружины, упираемый в конусообразный паз, может отсоединится или зацепится за другие элементы конструкции. В таком случае, шток не будет подниматься вовсе, поскольку циркуляция жидкости в системе нарушена, и перекачка не выполняется. Эта поломка более сложная, и требует разбора устройства. Не рекомендуется рассматривать её до проверки системы на засоры.

Повреждение штока

может произойти по причине несоблюдения условий обслуживания или хранения, а также, от работы с большими грузами и нарушении правил эксплуатации. В первом случае, поршень может покрыться коррозией, что снизит плотность его прилегания к цилиндру, в следствии чего будет просачиваться жидкость. Если поднимать грузы, тяжелее допустимой нормы, упор может погнутся. Шансы такой поломки повышаются при максимальном выдвижении винта и неровной установке домкрата на землю. Деформация штока считается самой серьезной поломкой, которая не всегда подлежит ремонту даже в специальных центрах.

Осветив основные причины неисправностей, переходим к конкретике. Разберем главные проблемы и предложим варианты решений.

Не держит под нагрузкой

Спуск штока при упоре в груз и даже без сильного давления может быть вызван двумя причинами: недостатком масла или неисправностью клапанов. Выяснять наверняка, почему гидравлический подкатной домкрат спускает, лучше от простого к сложному. Разберем каждый вариант в отдельности, по степени усложнения процедуры ремонта.

Недостаток масла связан с банальным вытеканием при отсутствии герметизации. Может быть следствием длительного хранения инструмента с открученным запорным клапаном или износом прокладок. Проблема решается доливанием жидкости и прокачкой домкрата. Лучше использовать специальное гидравлическое масло, но вполне подойдет и простое индустриальное. Если после заполнения жидкость вытекает, даже при плотно закрытом клапане, стоит приобрести ремкомплект и заменить все прокладки.
Неисправность клапанов может быть вызвана засорением системы или механическими повреждениями. Если не держит подкатной гидравлический домкрат, разбирать его сразу не обязательно. Рациональней будет сначала промыть внутренние каналы, которые могут быть забиты грязью. Для этого сливаем из системы все масло и заполняем промывочной жидкостью (можно использовать керосин или бензин). Несколько раз прокачиваем, сливаем и повторяем процедуру ещё пару раз, используя чистую жидкость.
