Виды, распиновка и схемы подключения розетки фаркопа
Применяется несколько типов разъемов для подключения прицепов:
- cемиконтактные (7 pin) разъемы европейского типа;
- семиконтактные (7 pin) разъемы американского типа;
- тринадцатиконтактные разъемы (13 pin);
- специальные разъемы.
Наиболее широко используемый 7-пиновый разъем европейского типа применяется на большинстве грузовых прицепов легковых автомобилей. Его схема и внешний вид изображены на рисунке:
Особенностью разъема является, что приемная и ответные его части имеют гнезда обоих типов («папа» и «мама»).
Это сделано из соображений безопасного подключения круглого разъема в условиях нулевой видимости. Установить неправильно либо закоротить гнезда при таком расположении практически невозможно.
Каждый из выводов разъема имеет четкое предназначение. В таблице приведены площади минимального сечения проводов, которыми производится подключение к необходимому элементу схемы.
Контакт №2 во многих прицепах может быть не задействован. Он используется для обеспечения постоянного электропитания + 12 на легковых прицепах.
Некоторые автолюбители игнорируют разделение по правому и левому габаритному огню, объединяя их схемотехнически в единый провод. Небольшое «упрощение» электропроводки приводит к нарушению функции «световой паркинг» (при включении поворотного сигнала на стоянке светятся габариты соответствующей стороны). Эта функция используется во время стоянки на обочине.
Схема распиновки 7-контактного американского разъема:
Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней.
В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).
Во многих случаях в комплект разъемов фаркопа уже входят проводники соответствующего цвета и сечения.
Это значительно упрощает процесс электрического подключения.
13-пиновые разъемы используются для подключения легковых прицепов.
Главное отличие этого разъема состоит в том, что имеется несколько контактов для минусовой и плюсовых шин, резервные контакты для подключения дополнительных устройств (например, камеры заднего вида).
Особенностью разъема является и то, что через его контакты могут протекать большие токи, в частности, для питания бытового электрооборудования прицепа-дачи, зарядки дополнительного аккумулятора.
Специальные разъемы иногда применяются для подключения к оборудованию лодки. В этом случае предусмотрены штатные переходники:
Современные прицепы более высокого класса имеет собственное электронное оснащение: системы ABS, ESP, бортовые компьютеры. Их сопряжение с бортовой системой автомобиля также осуществляется специальными разъемами.
Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других
При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.
Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.
Схема электрооборудования прицепа Скиф-МСхема электрооборудования прицепа Скиф-М1Схема электрооборудования прицепа Скиф-М2
Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.
Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.
Если говорить о более ранних версиях Скиф-М, в них отличий больше.
Здесь применялась следующая схема:
- I — сигнал STOP;
- II — левый поворотник;
- III — контрольная лампочка указателя поворота;
- IV — правый поворотник;
- V — «плюс» аккумулятора;
- VI — задние габариты и фонари освещения номера;
- М — масса.
В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.
Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.
В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.
Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.
При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.
В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.
Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.

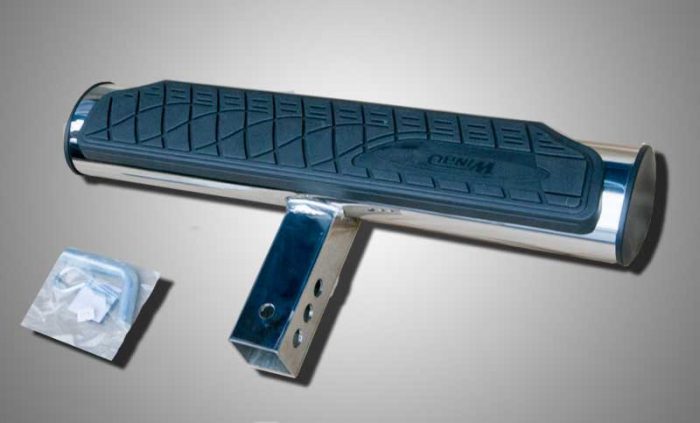

Ступенька подножка
Это не компонент оригинального ТСУ, но хороший аксессуар для внедорожников. Конечно, фаркоп можно использовать под лебедку, если вы собираетесь покорять бездорожье и участвовать в трофи рейдах.
Для обычных более городских кроссоверов и внедорожников часто советуют купить под квадрат специальный аксессуар. Это подножка быстросъемного типа. Ее вставляют в сечение квадрата вместо шара, что позволяет придать задней части вашего авто декоративности и дополнительную защиту.

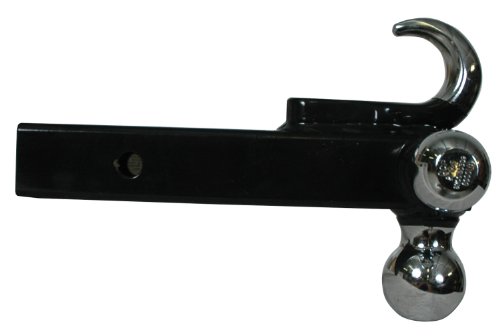

Ведь когда буксировочная часть не используется на американском ТСУ, ее снимают, укладывают в багажник. Квадрат остается открытым, куда летит всевозможная грязь и мусор. Некоторые ездят с заглушкой, а другие предпочитают купить подножку.
У нас же предпочитают использовать колпачки на фаркопы, чтобы украсить открытый крюк с шаром. Хотя в Европе и США такая практика запрещена, поскольку авто не может ездить с шаром, если не используется прицеп. Их обязательно снимают.

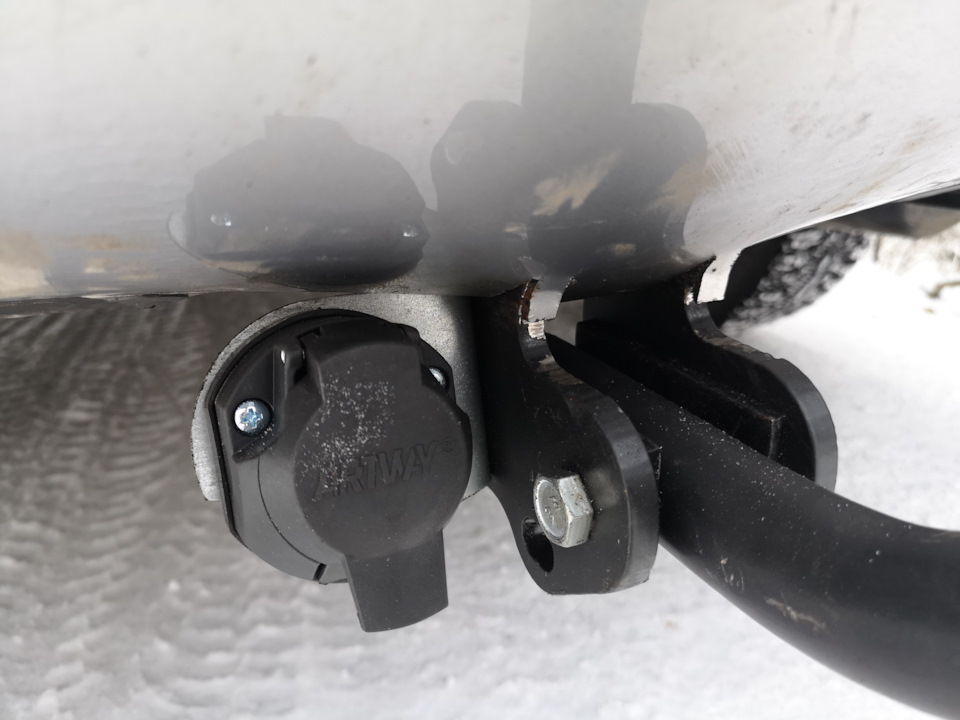

Виды розеток прицепов
При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия. В продаже имеется два типа (по количеству жил):. В продаже имеется два типа (по количеству жил):
В продаже имеется два типа (по количеству жил):
- Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
- 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.
13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

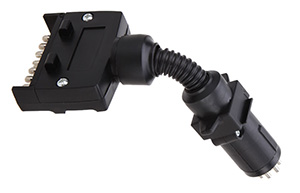

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.
Семиконтактный разъем европейского типа
Это наиболее распространенный и простой тип розетки, который подходит для подключения большинства простых прицепов. Он широко применяется на отечественных и европейских автомобилях.
Рекомендуем: Перевозка тяжеловесных грузов. Общая информация
На следующем рисунке можно наглядно увидеть внешний вид и схему распиновки семиконтактного разъема.
Распиновка семиконтактной розетки фаркопа
Таблица контактов и сигналов:
| № | Код | Сигнал | Сечение провода |
| 1 | L | Сигнал левого поворота | 1,5 mm2 |
| 2 | 54G | 12В, противотуманный фонарь | 1,5 mm2 |
| 3 | 31 | Земля (масса) | 2,5 mm2 |
| 4 | R | Сигнал правого поворота | 1,5 mm2 |
| 5 | 58R | Подсветка номера и правый габарит | 1,5 mm2 |
| 6 | 54 | Стоп-сигналы | 1,5 mm2 |
| 7 | 58L | Левый габарит | 1,5 mm2 |
Данный тип разъема отличается тем, что и приемная, и ответная его части имеют оба вида контактов («папа»/«мама»). Это сделано для того, чтобы случайно или в темноте не перепутать. Закоротить контакты будет практически невозможно. Как видно по таблице, каждый провод имеет сечение 1,5 mm2, кроме массы 2,5 mm2.
Семиконтактный разъём американского типа
Американский тип 7-pin разъема отличается наличием контакта заднего хода, также отсутствует разделение на правый и левый габаритные огни. Они объединены в один общий. В некоторых моделях в один контакт объединяются стоп-сигналы и габаритные огни. Часто провода имеют соответствующее сечение и цвет для облегчения процесса подключения.
На рисунке ниже можно увидеть схему 7-pin американского типа.
Распиновка семиконтактной розетки американского типа
Тринадцатиконтактный разъем
Разъем 13-pin имеет соответственно 13 контактов. Особенность данного типа в том, что имеются резервные соединения, несколько контактов для плюсовой и минусовой шин и возможность подключения дополнительных устройств, таких как камера заднего вида и другие.
Такая схема наиболее популярна в США и некоторых других странах, где распространены «дома на колесах». Через данную схему могут протекать большие токи, чтобы питать электрооборудование на передвижном «доме-прицепе», аккумулятор и другие потребители.
На рисунке ниже можно рассмотреть схему 13-контактной розетки.
Распиновка розетки 13-pin
Схема 13-pin розетки фаркопа:
| № | Цвет | Код | Сигнал |
| 1 | Желтый | L | Аварийное включение сигнализации и левый сигнал поворота |
| 2 | Синий | 54G | Противотуманные огни |
| 3 | Белый | 31 | Земля, минус подключается на кузов |
| 4 | Зеленый | 4/R | Правый сигнал поворота |
| 5 | Коричневый | 58R | Подсветка номера, правый габаритный огонь |
| 6 | Красный | 54 | Стоп-сигналы |
| 7 | Черный | 58L | Левый габаритный огонь |
| 8 | Розовый | 8 | Сигнал заднего хода |
| 9 | Оранжевый | 9 | Провод «плюс» 12В, идет от аккумулятора для питания потребителей при выключенном зажигании |
| 10 | Серый | 10 | Обеспечивает питание 12В только при включенном зажигании |
| 11 | Черно-белый | 11 | Минус для питающего контакта 10 |
| 12 | Сине-белый | 12 | Резервный |
| 13 | Оранжево-белый | 13 | Минус для питающего контакта 9 |
Традиционное подключение
Современные автомобили упрощают задачу распиновки. Достаточно найти провода со штекером, который совместим с разъемом на фаркопе. Это один из рекомендованных методов, так как он исключает потерю гарантии на транспортное средство.
Что необходимо для подключения
Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.
В пакет входит следующее оборудование:
Кожух розетки для фаркопа
Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений
Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.
Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.
Сцепной шар тип E c гайкой, шар американского фаркопа (ТСУ), диаметр 50 мм
Уважаемые покупатели, во избежание ошибок при отправке сцепного шара тип E c гайкой для американского фаркопа (ТСУ), диаметр 50 мм, в «Комментарии» указывайте грузоподъемность прицепа (750 кг, 1 500 кг, 2 500кг или 3 500 кг.), посадочное место сцепной головки прицепа .
Сцепной шар тип E c гайкой, ш ар американского фаркопа (ТСУ), диаметр 50 мм — используется как вставка в кронштейн адаптера переходника или для американского фаркопа.
Сцепной шар адаптера для американского фаркопа крепится с помощью гайки.
Посадочное место сцепной головки прицепа должно соответствовать диаметру шара фаркопа. Если сцепная головка прицепа имеет размер 50 мм., то и шар фаркопа должен иметь 50 мм. И если сцепная головка прицепа имеет размер 2″ (2 дюйма), то и шар фаркопа должен иметь 2″.
Чтобы правильно выбрать диаметр шара нужно знать размер посадочной головки сцепного устройства, установленного на вашем фаркопе.
Диаметр резбы шара должен соответствовать диаметру отверстия кронштейна американского фаркопа. По требованию технического регламента ТС, зазор шара и сцепной головки не должен превышать 1 мм.
Технические характеристики сцепного шара ISO 50 тип E c гайкой:
Тип шара : E — вставка в кронштейн фаркопа USA
Вырез бампера : Не требуется
Материал изготовления: Сталь
Масса прицепа/нагрузка на крюк : 1500/75 кг.
Диаметр шара: 50 мм
Диаметр резьбы шара: 1« (25,4 мм)
Длина резьбы: 54 мм
Сцепная головка на прицепе обеспечивает надежное соединение автомобиля с прицепом, плавность передачи тягового усилия и возможность быстрой сцепки-расцепки.
Головка сцепная K 7,5 N N 3 50х50гор/вер. Артикул: 6Е0081.069;
Головка сцепная K 7,50 N 3 60х60гор/вер. Артикул: 6Е0081.077;
Головка сцепная K 7,5 J N 3 70х70гор/вер. Артикул: 6Е0081.037.
Предназначены для установки на прицеп, полная масса которого не превышает 750 кг.
Автомобильное тягово-сцепное устройство (фаркоп) основанное на шаровой системе, можно представить как совокупность трех элементов: разъемно-сцепного механизма, амортизационно-поглощающего устройства и деталей крепления.
В бытовой практике фаркоп используют для буксировки легковых прицепов и караванов отдельным транспортным средством. То есть, по своей сути, это устройство, которое соединяет автомобиль с прицепом и позволяет реализовать масштабную перевозку товара на длинные дистанции.
С целью повышения безопасности все фаркопы проходят необходимые тесты, которые выявляют допустимую нагрузку, что впоследствии позволяет рассчитывать допустимый суммарный вес перевозимого товара.
Главным классификационным признаком узла является конструкция основной сопрягаемой пары.
Элементы тягово-сцепных устройств (фаркопов) отечественных автомобилей так же, как и замковых устройств, стандартизованы, что дает возможность с одним типом сцепного устройства автомобиля использовать прицепы различных производителей.
Стоит внимательно относиться к надежности сцепки автомобиля с прицепным устройством, поскольку при превышении пределов износа возможно отсоединение прицепа от автомобиля, что чаще всего приводит к возникновению аварийной ситуации!
Если у Вас возникли какие-либо сомнения в надежности сцепки, то проверьте сцепную головку прицепа и шар ТСУ автомобиля и замените (в случае выявленной необходимости) изношенный узел.
Для предотвращения ускоренного износа необходимо содержать в чистоте сцепную головку и шар фаркопа автомобиля. Периодически смазывайте сферический вкладыш, трущиеся поверхности деталей сцепной головки и шарниры. Для антикоррозийной обработки смазки, лучше всего применять графитовую смазку или смазки с аналогичными характеристиками.
Другие артикулы товара и его аналогов в каталогах: ISO 50, USA 206A.
ВАЗ 2101-074, ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-11, ВАЗ 2112, ВАЗ 2113-15, ВАЗ 1117-19, ВАЗ 2170, ВАЗ 2190, Калина 2, Ларгус 4601, Датсун, ВАЗ 2121-21214 i , ВАЗ 2131, ВАЗ 2123.
Любая поломка – это не конец света, а вполне решаемая проблема !
Как самостоятельно заменить сцепной шар тип E c гайкой для сцепной головке на прицепе .
С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Просто СРАВНИ и УБЕДИСЬ .
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
Распиновка розетки фаркопа на 7 pin
Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).
Схема подключения розетки 7 к 7
Наиболее распространённая на данный момент схема подключения с “вилкой” на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:
Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий
Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов
Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком
Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.
Распиновка розетки фаркопа 7 пин в легковых автоприцепах
Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить “вилку” на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.
Универсальный метод подключения разъема прицепа и распиновки
Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).
Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.
Распиновка 7-контактной розетки прицепа: важные особенности
Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.
Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.
