Пошаговая инструкция установки фаркопа на лада гранта своими руками

Что понадобится приобрести

Для работы нужен определенный набор, в который входят следующие изделия:

1. Комплект фар. Противотуманные фары лада Гранта выпускаются в двух вариантах «BOSCH», выпускаемые в Рязани, и ПТФ Киржач, произведенные в одноименном городе. Первый тип имеет прямое стекло, второй – выпуклое, по этому признаку их различить проще всего.
2. Монтажный набор. В него входит вся необходимая проводка с разъемами для присоединения к фарам, салонные провода, кнопка включения и реле. То есть, в одном комплекте вы получаете все требуемое для подключения своими руками, при этом его цена достаточно демократична.
3. Дополнительные материалы. Сюда входит гофра для прокладки проводки под капотом, обжимные клеммы, изолента и другие полезные мелочи. Для установки также понадобится дрель со сверлами, круглая шарошка и желательно кольцевое сверло на 60 мм, хотя можно обойтись и без него.

Важно! Дополнительно запаситесь острым ножом и саморезами для крепления ПТФ, если их не было в наличии, эти мелочи значительно упростят работу

Как установить фаркоп на Калину 2 универсал и хетчбек своими руками (фото и видео)

Автор admin На чтение 7 мин. .4k. Опубликовано 24.02.2015

Легко ли правильно выбрать тягово-сцепное устройство для «Калины-2»? К универсалам второго семейства могут не подходить фаркопы, предназначенные для ВАЗ-1118 (универсал «Калина-1»). Причины такого несоответствия мы рассмотрим дальше. А вообще, можно запомнить правило: для универсала «Калина-2» подойдёт фаркоп «Гранты», и может быть, какой-то ещё. Чёткое правило есть и для хэтчбеков. Все фаркопы, предназначенные для «Калины-2» в кузове «хэтчбек», повторяют конструкцию устройств, подходящих для ВАЗ-1119 (хэтчбек первого семейства). Методы установки тягово-сцепных устройств у нас рассматриваются тоже. Приятного прочтения.

Что именно нужно купить для универсала

Обратимся к официальной документации, точнее, к каталогу сборочных единиц. В этом документе на одном из чертежей представлен каркас кузова:

Каркас заднего пола, кузов-универсал

Все детали, помимо 12-й, составляют каркас пола. К деталям «14» и «3», а также к швеллеру «13» нужно крепить фаркоп. В указанных деталях предусмотрены отверстия (суммарное их число равно 6-ти).

Универсальный фаркоп будет иметь 4 или 5 отверстий по бокам:

Схема универсального фаркопа (для Гранты, Калины-1 и 2)

Если в комплекте идут планки с резьбой, то знайте, что они не понадобятся. Штатные отверстия в кузове снабжаются резьбой с завода. В завершение, приводим фото, иллюстрирующее всё вышесказанное:

Расположение отверстий, универсал нового семейства

Совершая свой выбор, не допускайте ошибок! С собой можно взять линейку, и отмерить, чему равно расстояние от плоскости «ушек» (см. схему выше) до первого бокового отверстия. Должно быть ровно 145 мм.

Установка фаркопа на Лада Гранта: подключение проводов и розетки

Для монтажа фаркопа на Гранту понадобится набор ключей. Подобный тюнинг позволяет увеличивать возможности перевозки различного груза.

Фаркоп заводской сборки устанавливают с помощью 6 болтов. Приобретенная конструкция должна быть качественной, из прочного, толстого металла. Слой краски должен быть достаточно толстым, чтобы не сдирался после начала эксплуатации.Эксперты советуют подсоединять фаркоп на Гранту и проводить к нему электричество после снятия заднего бампера. Проводку необходимо тщательно изолировать, чтобы избежать попадания влаги и замыкания.

Трудности в работе возникают на этапе подсоединения электрической розетки, которая необходима для функционирования фар на прицепе. На подобный тюнинг потребуется 5 часов, если схема окажется неправильной. Поэтому специалисты рекомендуют перед подключением проводов проверить работу схемы на тестере. Установить фаркоп на Ладу при наличии необходимых инструментов и правильной схемы можно довольно быстро.

Необходимо зачистить оплетку, оставив кабель целым, не разрезая его. Подсоединяемый провод желательно намотать и пропаять. Для этого используют обычный паяльник. Такой метод считается старым, но надежным. Проводку заизолировать помогает изолента, потому что термоусадка не надевается на неразрезанные кабели. Пайка осуществляется к проводу синего цвета задней правой фары. Этот провод отвечает за правый поворотник, а коричневый — за габаритные огни.

Подключение проводов

На рынке представлены розетки из пластика и дюралюминия. Эксперты считают 2-й вариант более надежным, чем 1-й. Резиновый колпак для розетки может не соответствовать размерам отверстий кронштейна. В этом случае могут потребоваться дополнительные работы по подрезанию.

На первом этапе подключения проводки при установке фаркопа на Ладу Гранта необходимо повернуть колодку на 10-15 град. против часовой стрелки и вытащить ее, приподняв усик, фиксирующий колодку. Кончики кабелей, которые вставляются в зажимы, пропаивают. Полученная схема проверяется тестером. Следующий этап предусматривает подключение розетки к кронштейну фаркопа.

На втором этапе провода требуется прочно закрепить, уложив их на дне багажника. На 3-м этапе рекомендуется проверить тестером колодку розетки со всеми световыми сигналами. Затем штекер прицепа подключается. Конструкция готова к эксплуатации.

В противном случае установка фаркопа и подключение его розетки производится с помощью профессионалов в автосервисе.

Фаркоп для универсалов и его установка

Рассмотрим порядок монтажа, руководствуясь штатной инструкцией. Отметим, что все крепёжные винты фаркопа являются метрическими и имеют типоразмер М10. Вам понадобится накидной ключ, но не только он. Учитывая массу изделия, монтаж лучше проводить вдвоём: один механик держит фаркоп, второй – закручивает винты.

Освобождаем от мастики отверстия в лонжеронах

Прежде всего, перед установкой нужно найти штатные резьбовые отверстия. Используя крестовую отвёртку, их очищают от антикора.

Сам узел фаркопа подводят под кузов так, чтобы не повредить крепление глушителя. Затем, рукой вкручивают шесть болтиков, которые должны быть в комплекте. Не забывайте устанавливать и шайбы, прилагаемые изготовителем.

Сначала все крепления наживляют, не используя при этом ключей

Подобраться к шляпкам болтов будет непросто. Используйте накидной ключ с карданным механизмом, чтобы поджать все винты в последнюю очередь.

Важно знать, что при выполнении монтажа нельзя использовать электроинструмент. Рука, вращающая рукоять накидного ключа, развивает вполне достаточное усилие. В зависимости от квалификации установщика, все операцию по монтажу занимают 10-20 минут

Дополнительно, может потребоваться подсоединить розетку, которая должна питать электронику прицепа. Тут лучше обратиться к официальному дилеру. Самостоятельно подключать проводку нельзя – это грозит потерей гарантии. Желаем успеха

В зависимости от квалификации установщика, все операцию по монтажу занимают 10-20 минут. Дополнительно, может потребоваться подсоединить розетку, которая должна питать электронику прицепа. Тут лучше обратиться к официальному дилеру. Самостоятельно подключать проводку нельзя – это грозит потерей гарантии. Желаем успеха.

Результат всех стараний может выглядеть так:

Установленный фаркоп, автомобиль Лада Калина Кросс

Здесь показан не универсал, а кроссовер, но кузов этих авто мало отличается от универсала.

Установка фаркопа Лада Гранта

Чтобы установить фаркоп на Лада Гранта потребуется определенный набор ключей. Данная «модернизация» автомобиля позволить получить возможность перемещения разных грузов.

Как смонтировать фаркоп?

Изделие заводского производства монтируют посредством шести болтов. Для обеспечения эффективной и долговечной работы устройства следует рассматривать в роли кандидатов на приобретение только качественные и прочные варианты для Лада Гранта. Окрасочное покрытие на устройстве фаркоп должно быть достаточной толщины, предотвращающей истирание после начала использования. Эксперты рекомендуют монтировать устройство на машину Лада Гранта одновременно с подачей к нему электропитания. Установка должна быть последовательной, подводящие провода следует тщательно заизолировать, что предотвратит попадание влаги и возникновение замыкания.

Когда осуществляется установка, сложности появляются именно во время подключения электро-розетки, позволяющей обеспечить работу фар прицепа на авто LADA Granta. Для осуществления данной операции может понадобиться не менее пяти часов.

Бывают случаи, когда схема оказывается неправильно собранной. Поэтому рекомендуется перед началом подключения прибегнуть к проверке цепи тестером. Если электро-схема корректна и имеется необходимый набор инструментов, то данную работу по монтажу можно выполнить достаточно оперативно.

Требуется зачистка оплетки, при этом кабель должен остаться целым (не подвергнутым разрезанию). Присоединяемой проводке рекомендуется выполнить намотку и пайку. Для данных целей подойдет бытовой паяльник. Метод существует давно, однако он весьма надежен. Для изоляции жил пользуемся изолентой, ведь надеть «термоусадку» на неразрезанные кабельные участки не удастся. Пайку осуществляем к проводу, обладающему оболочкой синего цвета и обозначающему питание правого заднего фонаря LADA Granta. Этот кабель будет соответствовать правому указателю поворота, а провод с коричневым цветом означает габаритные световые приборы.

Как подключить провода?

Как происходит подключение? В продаже имеются пластиковые или дюралюминиевые розетки для LADA Granta. Многие эксперты склоняются ко второму варианту, обозначая эти изделия более долговечными. Бывает, что розеточный чехол из резины не подходит по габаритам отверстий кронштейна. Для устранения несоответствия нужно прибегнуть к вынужденным мероприятиям по подрезанию.

Первоочередной стадией подключения при монтаже устройства фаркоп будет поворачивание колодки примерно на 15 градусов против движения часовой стрелки и извлечение ее путем поднятия усика, удерживающего саму колодку. Кабельные концы, интегрированные в зажимы, следует тщательно пропаять. Собранную схему проверяем тестером. После этого розетку подключаем непосредственно к кронштейну. Во время второго этапа надежно закрепляем провода, выполнив укладку по днищу багажника.

Третья стадия предусматривает проверку (также тестером) розеточной колодки со всем перечнем подключаемых световых приборов. Далее приступаем к подключению штекера проводки прицепа.

Теперь смонтированную конструкцию, после того, как завершено подключение, можно эксплуатировать.

Для собственноручного выполнения рассмотренного здесь тюнинга рекомендуется обзавестись литературой по ремонту модели Лада Гранта. В противном варианте за данной услугой требуется обратиться в специализированный сервис к профессионалам.

vaz-lada-granta.com

Алгоритм снятия бампера

1. Откручивают передний номерной знак.

   Для доступа к болтам крепления снимают передний номерной знак

2. Под бампером находятся два болта крепления. Выкручивают их головкой на 10 мм.
3. Открыв капот, снимают шесть болтов, крепящих решётку радиатора.

   При открытом капоте находят и вывинчивают болты, крепящие решётку радиатора

4. Выкручивают 3 болта, при помощи которых бампер крепится снизу.

   Следующим этапом выкручивается один из болтов и пара саморезов, крепящих бампер,

5. Вывинчивают пару саморезов с каждой стороны, соединяющих подкрылки с бампером.

   Вывинчивают по паре саморезов с одной и с другой стороны бампера

6. После этого снимают пару саморезов со стороны колёсных арок.

   Вывинчивают четыре самореза в колесных арках — по паре с каждой стороны

7. Оттягивают углы бампера вперёд по направлению движения и снимают его.

🚘 Установка фаркопа на Ладу Гранта

Лада Гранта автомобиль бюджетный и зачастую единственный в семье, от чего его существование сводится к выполнению максимального количества задач. Одной из таких является перевозка большого количества груза. Для выполнения подобных условий у автомобиля имеется внушительного размера багажное отделение с объемом практически в половину куба, однако погрузить в него можно далеко не любой груз, к тому же в багажнике зачастую есть и иная поклажа. В случаях, когда перевозка габаритного груза не единичная задача, а частая необходимость автовладельцы самостоятельно устанавливают фаркоп на свой автомобиль, чтобы цеплять прицеп и значительно увеличивать как объем, так и вес перевозимого груза.

Установка фаркопа задача достаточно простая, для выполнения ее вам потребуется рожковый ключ на «13» или головка аналогичного размера, изолента, термоусадочный кембрик и канцелярский нож.

Завод изготовитель в лице АвтоВАЗа предусмотрел возможность установки фаркопа на автомобиль и уже заранее подготовил отверстия в лонжеронах для его размещения, по два отверстия с каждой стороны и два со стороны бампера. Все они закрыты клейкой лентой, которую потребуется удалить.

Рама фаркопа размещается на свое установочное место и затягивается винтами из комплекта. Механическую установку провести не сложно. Большую часть времени вам потребуется уделить подключению проводки для установки розетки, для подключения к прицепу. Проводите подключение согласно той схеме, которую мы прикладываем, однако советуем все же свериться с инструкцией, идущей в комплекте с фаркопом.

1. Левый поворот, сечение провода 1.5 мм;
2. Плюс 12 вольт, сечение провода 1.5 мм;
3. Минус, земля, сечение провода 2.5 мм;
4. Правый поворот, сечение 1.5 мм;
5. Правый габарит и подсветка номера, сечение провода 1.5 мм;
6. Указатель стоп сигнала, сечение провода 1.5 мм;
7. Левый габарит , сечение провода 1.5 мм.

Питание для розетки можно взять от задних фонарей. Проводка заводится в салон через резиновую заглушку аналогично проводке подсветки номерного знака, располагается она по левой стороне бампера, под крылом.

Спасибо за подписку!

Не смотря на то, что наличие фаркопа позволяет значительно увеличить объем перевозимого груза просим обратить ваше внимание, что максимальная масса прицепа без активной тормозной системы составляет 450 кг. Превышение установленного лимита массы может быть причиной возникновения дорожно-транспортного происшествия

Виды и критерии выбора

На рынке нетрудно отыскать различные разновидности ТСУ для Лада Гранта. Это объясняется тем, что сразу несколько компаний занимаются выпуском этих устройств для автомобиля ВАЗ 2190. Среди фирм, стоит отметить такие как «Лидер-Плюс», «Босал» и «Трейлер». Что касается самих тяговых сцепных устройств, то они, по типу конструкции, подразделяются на:

Устройства имеет съемный сцепной шар. Оно крепится к автомобилю с помощью болтов. После демонтажа шара, из под бампера транспортного средства слегка выступает муфта.

Как правило, имеет неразборную конструкцию. К местам креплений приваривается, либо прикручивается мощными болтами. Демонтаж такого фаркопа достаточно долгое и трудоемкое занятие.

К данному типу ТСУ относят фланцевые фаркопы с двумя и четырьмя болтами крепления. Кроме того, в продаже можно отыскать убирающиеся тяговые устройства. Они имеют специальный вертикальный механизм, и при неоходимости, после демонтажа шара, такое ТСУ можно убрать под днище автомобиля.

Также фаркопы делятся на:

1. Имеющие невысокую грузоподъемность. ТСУ данного типа позволяют транспортировать снаряженный прицеп массой до 1500 кг.
2. С увеличенной грузоподъемностью. ТСУ этого типа дают возможность буксировать прицеп, имеющий снаряженную массу от 3000 до 3500 килограмм.

Перед тем, как установить фаркоп на Гранту, следует ознакомиться с критериями выбора ТСУ:

Грузоподъемность. Если планируется перевозка крупногабаритных и тяжелых грузов, не стоит приобретать устройство с низкой грузоподъемностью. Использование неподходящего изделия приведет к разрушению кузова автомобиля.

Совместимость модели и транспортного средства. При покупке следует внимательно изучить деталь. На ней помещена маркировка, с помощью которой можно узнать совместимость изделия и автомобиля. При покупке детали для Лады Гранты Лифтбек, можно изучить информацию о совместимости тягового устройства с другими моделями автомобилей.

Материалы

При покупке следует уделить отдельное внимание качеству материалов, из которых изготовлен фаркоп. Кроме того, нужно выбирать изделия, не имеющие внешних дефектов и отличающиеся высоким качеством сборки.

При установке ТСУ на Ладу Гранту самостоятельно, смотрят на штатные места креплений детали. Должны совпадать все специально предназначенные отверстия. В противном случае, изделие нужно поменять на подходящее к автомобилю.

Лада Калина Кросс › Бортжурнал › Установка розетки ТСУ ( фаркопа) Калина Кросс

Когда решил ставить фаркоп — прошерстил рунет по поводу установки ТСУ на Кроссы после 2021 года, интересно было как крепится фарком к левому лонжерону. Перенос кронштейна глушителя сильно усложнил эту задачу и мне попался один вариант о котором я и «подозревал». Суть в том что покупается фаркоп «Bosal / VFM» на Кросс до 2021 года с одинаковыми «перьями» с обеих сторон, отпиливается мешающий кронштейн, устанавливается фаркоп в штатные места и кронштейн приваривается к фаркопу. Тем более на форумах были подозрения что за кронштейном как раз есть ввареная втулка с резьбой. Обрадую сразу — ее там нет, но есть дальнее отверстие в лонжероне, ближе к колесу, то есть по хорошему лонжерон придется сверлить для вкручивания шестого болта. Во всем остальном — «прокатило»

Полный размер

Крепление ТСУ к левому лонжерону

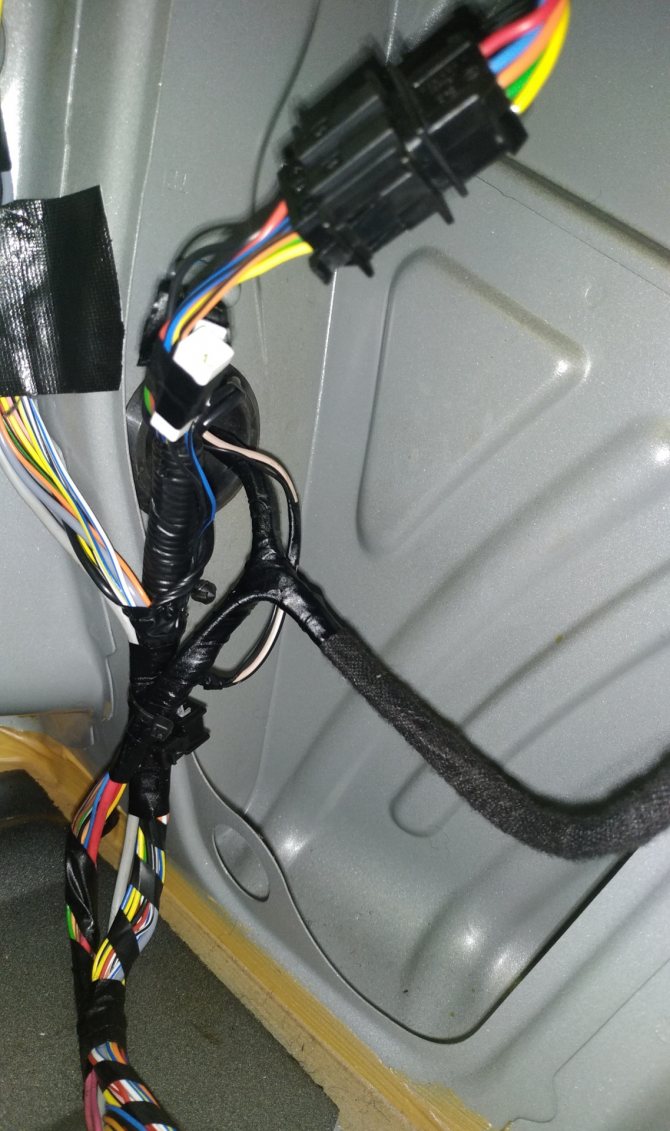

Дальше нужно было подключать электрику, когда я это делал столкнулся с трудностями поиска мест прокладки проводов, интернет оставил меня без ответа, поэтому здесь я решил выложить пошаговую инструкцию для тех, кто решит самостоятельно устанавливать фаркоп и подключать электрику.

Для начала нужно присоединить провода к розетке согласно распиновке вашего прицепа. У меня прицеп «Крепыш», на сайте производителя я нашел схему подключения. Распиновка прицепа Крепыш Зажав провода винтами я залил их оловом для надежности. Теперь собираем розетку и прикручиваем к фаркопу. Кстати родной кронштейн розетки очень хлипкий, буду вырезать из 2мм металла другой.

Теперь снимаем с нижней части проема багажника защитный пластик и поднимаем коврик. Там будут 5 квадратиков, заглушающих отверстия. Я отклеил крайние и пропустил туда обрезок провода около метра длиной ( нашел в гараже, по сечению точно такой же как и вся проводка автомобилей )

Фаркоп на ниву: установка своими руками, схема

Полный размер

Отверстие внутри кузова, конец провода закреплен от случайного вытаскивания

Далее лезем под бампер и видим волнообразные отверстия. В одном из них должен виднеться наш провод (воспользуйтесь фонариком чтобы его разглядеть). Теперь с помощью пинцета или крючка для вязания достаем его наружу.

www.drive2.ru

Фаркоп для Лада Гранта Лифтбек

ри эксплуатации «Лады Гранты» вам может понадобиться фаркоп. Он представляет собой устройство тягово-сцепного типа (ТСУ), которое применяется для того, чтобы буксировать нетяжелые прицепы, а также трейлеры. Состоит это металлическое приспособление из 3 составляющих:

• поперечины, которая монтируется в кузовные отверстия;
• узла шарового типа, который прикрепляется к балке;
• электрической цепи.

Фаркоп для LADA Granta лифтбек Это приспособление для «Лады Гранты» (лифтбек) точно пригодится тем, кто:

• занимается продажей и перевозкой малогабаритных грузов (овощей, некоторых видов мебели);
• путешествует, перевозя спортивное снаряжение, лодки и различные инструменты на «Ладе Гранте»;
• хочет обезопасить себя при ДТП. Бытует мнение, что это приспособление должно взять на себя большую часть удара, если оно будет сзади. Однако правила дорожного движения различных стран запрещают езду с фаркопом без прицепа, так как такая конструкция, напротив, увеличивает вероятность серьезного повреждения кузова.

Критерии выбора

Лада Гранта (Lada Granta) с установленным ТСУ (фаркопом) Прежде чем выбрать фаркоп для авто, вам нужно знать, с какими объемами грузов ему придется работать. Экономия денег на покупке тягового аппарата с низкой грузоподъемностью не сыграет вам на руку, если вы будете перевозить тяжелые вещи. Поэтому выбирайте соответствующие по весовой нагрузке комплектующие для вашей «Лады».

Стоит учесть, что не каждый фаркоп подойдет для «Гранты», ведь он изначально проектируется под определенную марку или модель машины. На тягово-сцепном устройстве для «Лады Гранты» (лифтбек) будет отдельно указана его совместимость с моделями авто.

Чтобы провести установку изделия на ваш автомобиль, потребуется:

• набор ключей разного размера;
• собственно, фаркоп (с розеткой, а также проводами в наборе) для «Лады Гранты».

В роли него может выступить модель «Лидер Плюс VAZ — 19A» или любая другая. При выборе модели учитывайте, что она должна изготавливаться из толстого и надежного металла, иметь качественный лакокрасочный слой.

Модель «Лидер Плюс VAZ — 19A» — комплектация

На рынке представлено 2 типа розеток:

• пластмассовые. В отдельных случаях могут не подойти к размерам кронштейна;
• дюралюминиевые. Являются более универсальными.

Монтажные работы

Чтобы совершить установку приспособления на «Ладе Гранте», вам не потребуется сверлить множество отверстий. Достаточно будет использовать стандартные, расположенные на кузове. Они прикрываются лентой и покрываются антикоррозийным средством. К кузову нужно будет приложить фаркоп и закрепить его 6 болтами, резьба которых должна совпадать с кузовными отверстиями.

Монтажные работы по установке ТСУ на «Ладу Гранта»

Чтобы закрепить один из находящихся за запасным колесом болтов, вы можете воспользоваться удлинителем.

Крепежный болт фаркопа (ТСУ) за запасным колесом

После этого вам нужно будет проложить провода из багажного отделения «Лады» к розетке изделия. Провода в комплекте идут для удобства подсоединения к прицепу и обеспечивают работу его фар для безопасности движения на дороге. Предварительно позаботьтесь о надежной изоляции проводов, чтобы предотвратить попадание влаги в процессе работы и избежать короткого замыкания. Процесс осуществляется через штатное отверстие, которое вы сможете найти в нижней части бампера «Гранты» слева. Если вы подсоедините проводники по неправильной схеме, вам придется потратить не один час для ее исправления. Для экономии времени специалисты рекомендуют протестировать схему на тестере. Алгоритм работы по установке проводов такой:

• зачистить оплетку проводов. Кабель оставить неразрезанным. Изолировать провода обычной изолентой, чтобы иметь возможность надеть на них термоусадку;
• вставить в зажимы на розетке кабели, пропаять их паяльником. Работа осуществляется таким образом: синий провод припаивается к задней правой фаре, так как это соответствует правому поворотнику. Провод коричневого цвета подсоединяется к габаритным огням. Полная схема подключения — на рисунке;
• проверьте правильность подключения при помощи тестера, чтобы избежать короткого замыкания; Установка розетки ТСУ (фаркопа) Лада «Гранта»
• установить розетку к крепежу изделия;
• уложить все провода на дне багажного отделения;
• осуществить проверку розеточной колодки, тестируя все световые сигналы и предварительно подключив разъем. Если проверка показывает корректную работу освещения, вы можете его использовать.

okuzove.ru

выбор и правила установки устройства

В процессе эксплуатации автомобиля часто возникает необходимость перевезти груз, который не помещается в багажник. В таких ситуациях потребуется установка прицепного устройства на Лада Гранта. На рынке дополнительного оборудования для автомобилей представлен широкий ассортимент отечественных и зарубежных тягово-сцепных устройств (ТСУ).

Выбор фаркопа

Основной момент, который влияет на подбор модели фаркопа, – это максимальный вес груза, который нужно перевезти. Сегодня выпускаются три группы тягово-сцепных устройств, предназначенных для транспортировки прицепов в зависимости от перевозимого веса:

• Легкие, для перевозки груза до 1,5 тонн.
• Средние, для груза весом до 2,5 тонн.
• Тяжелые, для перевозки предметов весом до 3,5 тонн.

Автомобили Лада Гранта могут перевозить грузы, относящиеся к легкой группе. При транспортировке следует учитывать вид дорожного покрытия: нагрузка на сцепное устройство при движении по грунту увеличивается почти в два раза по сравнению с шоссейной дорогой.

По конструкции тягово-сцепные устройства выпускаются двух видов: неразборные и разборные. Первые целесообразно применять при регулярном использовании прицепов. Они надежны, имеют достаточно большой срок службы. Фаркопы со съемным шаровым крюком более практичны, но менее надежны. Крюк можно достаточно быстро снять и возить в багажнике, используя его при необходимости.

Установка и подключение

Установить фаркоп на Лада Гранту можно как своими руками, так и на станции технического обслуживания. В комплектацию ТСУ входят:

• тяговая сцепка;
• крепежные элементы, болты, гайки;
• подрозетник;
• крюк с шаровой опорой;
• комплект проводов.

Сначала необходимо снять «минусовую» клемму с аккумулятора. Установить фаркоп легче со снятым бампером, поэтому его следует демонтировать. На автомобилях Гранта заводом-изготовителем предусмотрены четыре технологических отверстия на лонжеронах для установки фаркопа. Два других отверстия находятся за задним бампером. Они заклеены защитной пленкой, которую необходимо снять.

Теперь нужно установить тяговую сцепку, прикрепив ее четырьмя болтами к лонжеронам автомобиля и двумя болтами к кузову за задним бампером. После затяжки крепежных болтов следует проложить электропроводку, используя штатное отверстие с резиновым уплотнителем с левой стороны бампера. Теперь можно установить бампер на место и подключить розетки фаркопа к электропитанию задних фонарей по следующей схеме:

Схема подключения к розетке фаркопа.

Правила использования

Главное правило – нельзя располагать в прицепе груз больше веса автомобиля. Нужно следить за техническим состоянием прицепа и тягово-сцепного устройства, розетки электрических разъемов

Важно регулярно смазывать шарообразный шарнир фаркопа литолом, предотвращая его преждевременный износ. При установке крюка необходимо убедиться в надежности его крепления к тяговой сцепке

Перед покупкой и установкой фаркопа следует проверить документы на приобретаемую модель ТСУ

Они должны включать сертификат, разрешающий его использование для вашей марки автомобиля

Перед покупкой и установкой фаркопа следует проверить документы на приобретаемую модель ТСУ. Они должны включать сертификат, разрешающий его использование для вашей марки автомобиля

Следует также обратить внимание на розетку сцепного устройства: она может содержать девять или тринадцать контактов, поэтому выбирать нужно аналогичную вилке прицепа, в противном случае придется потратиться на переделку разъема

Использование автомобиля не только как средства передвижения, но и как помощника при перевозке бытовых грузов, буксировке катеров и лодок требует установки на авто специального оборудования – тягово-сцепного устройства. Выбор модели ТСУ зависит от веса перевозимого груза, частоты использования прицепа. Процедура установки фаркопа на Лада Гранту несложна и может быть выполнена своими руками.
