Фаркоп своими руками - как сделать блок согласования и другие детали, описание с чертежами

Нужна ли регистрация фаркопа?

Регистрации в ГИБДД подлежит любое внесение изминений в конструкцию автомобиля. Т.е. необходимость регистрации сцепного устройства связано не сколько с самим фаркопом, а сколько с внесением конструктивных изменений в автомобиль, поэтому и необходима регистрация.

Случаи, когда не нужно регистрировать фаркоп

Регистрация фаркопа не нужна практически во всех случаях. Ведь сегодня почти всеми автопроизводителями автомобили изготавливаются с возможностью тянуть прицеп.

К ним относятся:

установка предусмотрена изготовителем;
имеется необходимый пакет бумаг на фаркоп (паспорт и сертификат соответствия);
установка проведена качественно и фактического переоборудования автомобиля сделано не было.

Этапы регистрации фаркопа в ГИБДД

Регистрация сцепного устройства — это процесс, включающий в себя несколько этапов или шагов, реализация которых позволит осуществить саму регистрацию и состоит из:

Предоставление автомобиля для осмотра в ГИБДД. Владелец ТС обращается в ГАИ и пишет заявление с просьбой о проведении предварительной экспертизы конструкции автомобиля. 2. Экспертиза после внесенных изменений с оценкой о безопасности. Хозяин транспортного средства подъезжает в место проведения осмотра, где экспертными сотрудниками ГИБДД осуществляется проверка конструкционных изменений. По результатам проверки оформляется диагностическая карта. После проводится техническая экспертиза и выдается свидетельство.

Необходимые документы

Для реализации различных этапов необходимо предоставить определенный перечень документов.

Для прохождения предварительного осмотра необходимо подать следующие документы:

диагностическая карта;
договор купли-продажи сцепного устройства и другие документы;
сертификат на сцепное устройство;
декларацию из автосервиса.

Для прохождения экспертизы нужно подать:

заявку установленной формы (выдается органами ГИБДД);
Паспорт технического средства (копию с двух сторон);
документы, полученные при покупке фаркопа;
Свидетельство о регистрации автомобиля (СТС).

Стоимость регистрации

Стоимость регистрации автомобиля, на который было установлено, то есть внесены изменения в конструкцию, тягово-сцепное устройство, включает в себя различные затраты.

Согласно порталу «Госуслуги» стоимость регистрации составит 1550 руб. При этом, оплатив данные пошлины через портал можно получить скидку в размере 30%. Оплата принимается как с банковской карты, так и с электронных кошельков.

Что собой представляет фаркоп и для чего нужен

Фаркопом называют тягово-сцепное устройство, предназначенное для буксировки прицепов. Если автовладельца не устраивает объём багажника, предусмотренный производителем при выпуске модели, то установка подобного приспособления становится компромиссным вариантом. Он пользуется заслуженной популярностью среди владельцев частных домовладений и любителей рыбной ловли, так как наличие прицепа позволяет:

привезти строительные материалы,
вывезти крупногабаритный мусор с участка,
вытянуть другую машину из кювета или отбуксировать её до мастерской,
отправиться на рыбалку с лодкой и прочими приспособлениями для активного отдыха.

Выпускаемые гигантами автомобильной промышленности фаркопы различаются по конструкционным особенностям, характеристикам использованного метала (сорт, прочность, упругость, коррозионная устойчивость), формам крепежа, наличию электропроводки, устойчивости к рывкам и т.п. Одно из самых популярных оснований для классификации — съёмность конструкции:

Читать также: Как сделать огонь из выхлопной трубы своими руками.

Стационарны фаркопы делают, как правило, на совесть

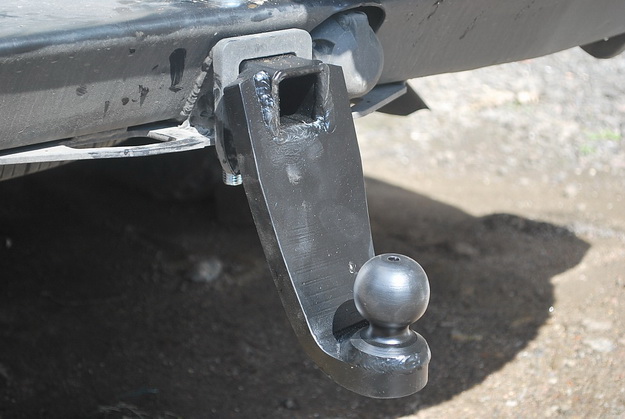

Съёмный фаркоп — более мобильный вариант

По типу шара различают прицепные устройства следующих типов:

А — устанавливают, если вес груза не превышает 1,5 тонн, прост и удобен в эксплуатации, может быть оперативно демонтирован,
Н — менее распространён по сравнению с аналогичным ему по грузоподъёмности типом А, но также используется отечественными автолюбителями,
F и G — регулируются по высоте крепления, отличаются по количеству отверстий для крепежа, подходят для внедорожников с прицепами массой до 3,5 тонн вместе с грузом,
V — не регулируется по высоте, как первые два типа, но обладает повышенной грузоподъемностью (до 2,5 тонн)

Как выбирать фаркоп

Большинство легковых автомобилей не оснащены фаркопом, поэтому лишены возможности транспортировать грузы. Установка фаркопа позволяет использовать машину в качестве буксировщика, что особенно полезно при поездках на дачу, перевозке стройматериалов и других работах. Разрешенная масса груженого прицепа составляет половину веса среднего автомобиля. Если вычесть из этого значения вес самого прицепа, то вы получите возможность перевозить до полутонны груза, не увеличивая нагрузки на ходовую часть автомобиля.

В магазинах продают различные виды и варианты фаркопов – неразборные, съемные, сваренные из труб или собранные с помощью болтов. Кроме того, фаркоп несложно изготовить самому, найдя чертежи в интернете или недорого купить бывший в употреблении. При выборе фаркопа необходимо учитывать, для какого автомобиля он изготовлен. Фаркоп для маленьких и легких машин не подойдет для тяжелых минивэнов или внедорожников, потому что реальные нагрузки окажутся выше расчетных. Кроме того, установочный комплект фаркопа изготовлен под определенный автомобиль. Установка в другую машину возможна лишь в том случае, если ширина между крепежными отверстиями кузова полностью совпадает. В противном случае потребуется серьезная переделка устройства.

Фаркоп с несъемным крюком представляет опасность для автомобиля. Если вашу машину ударят сзади, бампер не сможет погасить силу удара, ведь фаркоп выступает за него и обладает высокой жесткостью и прочностью. В результате даже небольшого столкновения каркас фаркопа передаст энергию удара лонжеронам и нарушит геометрию кузова. Поэтому фаркоп со съемным или убираемым крюком предпочтительней, ведь позволяет транспортировать грузы, а в сложенном состоянии не лишает автомобиль защиты, которую предоставляют бампер и металл кузова.

Приобретая фаркоп в магазине, вы получаете гарантию, по которой сможете отремонтировать или заменить его в случае обнаружения каких-то дефектов. Покупая фаркоп с рук, вы действуете на свой страх и риск, ведь ни о какой страховке не может быть и речи. Поэтому внимательно подойдите к выбору устройства. Попытка сэкономить несколько тысяч рублей может привести к тому, что прицеп оторвется от автомобиля. Если это произойдет во время движения по трассе на высокой скорости, то возможны непредсказуемые последствия. Кроме того, фаркоп, предназначенный для конкретного автомобиля, крепят к предусмотренным конструкцией машины отверстиям, которые не снижают прочности кузова. Если же вы собираетесь сверлить под него отверстия, то не забывайте, существует небольшая вероятность, что отверстие ослабит кузов.

Попав в ДТП на таком автомобиле, вы лишитесь права на компенсацию, потому что в конструкцию транспортного средства внесены недопустимые изменения.

Инструменты для установки фаркопа

Для работы понадобятся:

яма, эстакада или подъемник;
установочный комплект фаркопа;
дрель и набор сверл по металлу;
набор ключей;
набор отверток;
средство для антикоррозионной обработки отверстий;
пассатижи;
бокорезы;
нож;
провода;
изолента.

Подключение фаркопа

Подключение фаркопа к автоэлектрике — финальный этап

После установки металлической сцепной конструкции следует подключить фаркоп к автоэлектрике. Для этого необходимо соблюсти следующую последовательность действий:

пакуют проводку в термоусадочную трубку или обматывают изолентой;
демонтируют обшивку багажника;
жгут провода протягивают в отверстие для провода подсветки номерного знака;
со стороны багажника монтируют предохранители;
от предохранителей тянут провода к задним фарам, а противоположный конец провода снабжают наконечниками;
монтируют провода через наконечники к соединительной вилке под розетку прицепа;
фиксируют жгут изолентой.

Осталось дело за малым — проверить работу фар и организовать тестовую езду с пустым и полным прицепом вдали от оживлённых дорог, меняя режимы вождения

При тест-драйве обращают внимание на степень деформации балки, качество резьбовых затяжек, устойчивость поверхности крюка к истиранию и пр

Основная информация о тягово-сцепном устройстве

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи, а для владельцев внедорожников фаркоп вообще является обязательным устройством. Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки, на которой располагается розетка, имеющая несколько разъёмов.

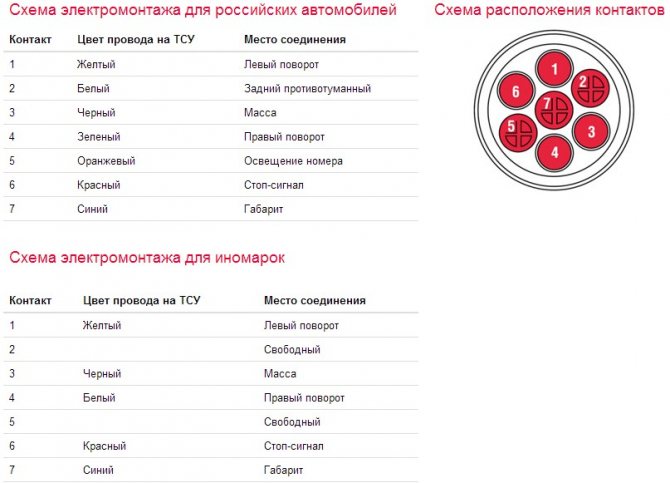

Названия выводов семи контактных розеток:

Задний противотуманный фонарик,
Контактное заземление,
Правый поворот,
Левый поворот,
Стоп-сигналы,
Номерные подвески и левая сторона габаритов,
Номерные подвески и правая сторона габаритов.

Названия выводов розеток, которые устанавливаются на фаркопы для иномарки:

Контактное заземление,
Правый поворот,
Левый поворот,
Стоп-сигналы,
Номерные подвески и левая сторона габаритов,
Номерные подвески и правая сторона габаритов,
Задний противотуманный фонарик,
Задний ход,
12 вольт с аккумуляторной батареи,
12 вольт во время зажигания,
Заземление для девятого контакта,
Заземление для десятого контакта,
Сигнальный проводок.

Некоторые владельцы автомобилей считают, что фаркоп необходим для обеспечения защиты транспортного средства в случае возникновения аварийной ситуации. Они думают, что в случае аварии фаркоп принимает на себя определенную частичку силы удара по заднему бамперу. Но это мнение ошибочно, причем во многих странах мира передвижение с фаркопом без прицепа строго запрещается. Это связано с тем, что кузов транспортного средства повредится намного больше чем, если основной удар придется на фаркоп, а не на задний бампер. Поэтому идеальным вариантом будет, если фаркоп будет сниматься и снова устанавливаться. Таким образом, вы не будете ежедневно подвергать свой автомобиль опасности.

Самодельный фаркоп

Для самостоятельного изготовления фаркопа вам понадобится:

Дрель,
Болгарка,
Наждачка,
Шлифовальный круг,
Шарик с проушинами,
Сварочный аппарат,
Трубочка подходящего диаметра и длиной около двух метров.

Как правильно сделать самодельный фаркоп для своего автомобиля?

Снимаем бампер,
Отрезаем проушины,
Проделываем отверстия при помощи дрели,
С помощью сварочного аппарата сварите крепеж,
Привариваем вторую трубку по центру, так чтоб они соединялись под прямым углом,
Зачищаем шов и краешки трубок при помощи шлифовального круга и крупнозернистой наждачки,
Прогрунтуйте изготовленную конструкцию,
Покрасьте изготовленную конструкцию.

Для усиления лонжерона лучше всего установить небольшой уголочек с гаечками, таким образом вы изготовите съемный фаркоп. Питание фаркопа можно обеспечить при помощи фар, а розетку с помощью коннектора. Поздравляем вас вы изготовили фаркоп своими руками!

Читать также: Как сделать красивые закладки для книг своими руками.

Установка фаркопа своими руками

Для установления фаркопа на авто вам понадобится домкрат или смотровая яма. Итак, как правильно установить фаркоп своими руками на автомобиль?

Обесточиваем автомобиль,
Достаем все из багажного отделения,
Снимаем обивку и запаску,
Помечаем места, на которых в будущем будет располагаться фаркоп,
Закрепляем конструкцию тягово-сцепного устройства, для этого вам понадобятся хомуты, брусья и струбцины,
Просверливаем отверстия для крепежа прицепного устройства, для этого вам нужно будет воспользоваться дрелью,
С помощью болтиков, шайб и гаек произведите затяжку,
Проделайте 2 добавочных отверстия с внутренней стороны багажного отделения и в нижней части лонжерона, для этого вам нужно будет воспользоваться усиливающими накладками. Благодаря такому креплению сцепление будет более надежное и частично снизит нагрузку с кузова транспортного средства.
Вставляем болтики и надеваем усиливающие накладки с шайбами,
Затягиваем болтики и шайбы при помощи ключа на 17,
Находим отверстия в днище багажного отделения для соединения проводков с розеткой прицепного устройства. Если же вы не найдете такое отверстие, то просверлите его сами.
Закрепите розетку на фаркопе,
Протяните проводок через проделанное отверстие в багажном отделении и подключите его к розетке.

Процесс установления фаркопа на автомобиль полностью завершён, удачи вам в использовании!

Фаркоп на УАЗ Буханка своими руками

Фаркоп. «Что же это такое?» — спросите вы в недоумении (если вы – начинающий водитель). Этим термином называют специальное средство, с помощью которого вы сможете прикрепить прицеп к машине. Это делает езду безопасной, а груз надёжным. Фаркоп может быть как на легковом автомобиле, так и на грузовом. В нашем случае мы поговорим о наличии этого предмета на УАЗ «Буханке».

Возникает тогда вопрос – а можно ли изготовить такой предмет вручную? Или всё-таки придётся раскошелиться на заводские варианты (всё-таки, кажется, надёжнее). И тут с уверенностью ответим – да, возможно, только как это сделать и какие материалы использовать?

Если вы всё-таки решились на это, то, в первую очередь, важно, чтобы у вас были нужные детали и нужные навыки. Сначала необходимо подготовить нужные чертежи, где будет нужно всё рассчитать буквально до миллиметра

Прежде всего вы должны учитывать модель своего автомобиля.

Понятно, что просто прикрутить такое устройство не получится. Поэтому оборудуйте специальное место, к которому будет крепиться вся конструкция. Это могут быть кронштейны (которые надо неподвижно закрепить), так называемый «кенгурятник», на котором будет располагаться отвал (лопата) или лебёдка.

Опытные водители советуют использовать преимущественно устройства съёмного типа, которые позволяют уменьшить нагрузку на саму машину и уменьшить её габариты. Потом нужно изготовить поворотный механизм, который будет производить подъём отвала вверх-вниз. Лучше взять размеры 2 х 0.6-0.8 м. Его также требуется надёжно закрепить. Чтобы ваш УАЗ прослужил дольше, крепить всю конструкцию надо на наименее уязвимых местах.

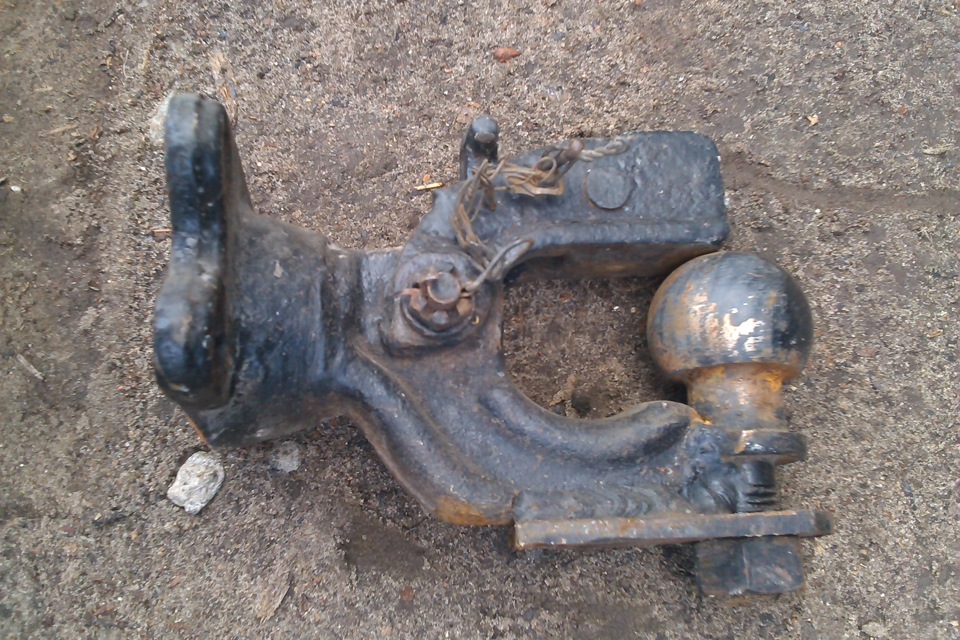

Интересный и достаточно распространённый вариант фаркопа представляет собой форму шара. Что интересно, даже ГОСТ 28248 рекомендует конкретный размер этого шара — 50 мм. Ещё есть понятие «сцепная головка».

Благодаря этому автомобиль может испытывать увеличенные нагрузки. Это также позволяет буксировать легковые прицепы массой не более 3500 килограмм. Лучше закреплять шар на кузове или же в нижней части УАЗа

Каждое устройство, что немаловажно, должно пройти особый контроль на устойчивость и надёжность

Ещё один вариант конструкции имеет название «универсальный». Другими словами, если у вас на машине стоит данный вид фаркопа, вы смело можете использовать его при буксировке прицепов, а также других конструкций. Под этим понимают съемный крюк, который имеет также и шар. Такое устройство можно установить на машину, которая имеет специальное крепление.

Подведём итог

Как вы убедились, существует несколько типов фаркопов, которые можно установить на УАЗ Буханка. Какой именно ставить — решайте сами.

Документы на фаркоп легкового автомобиля

В 2021 году в России действует технический регламент таможенного союза ТР ТС 018/2011 О безопасности колесных транспортных средств. Именно этому документу должны соответствовать транспортные средства и установленное на них оборудование.

Рассмотрим пункт 77 раздела 4 главы V технического регламента:

1) при установке на транспортное средство компонентов:

предназначенных для этого транспортного средства и прошедших оценку соответствия в составе данного транспортного средства, что подтверждено документацией изготовителя компонентов;
предусмотренных изготовителем транспортного средства в эксплуатационной документации;

Читать дальше: Комиссия за выдачу банковской гарантии налоговый учет

2) при серийном внесении изменений в конструкцию на основании разработанной и согласованной в установленном порядке конструкторской документации, если на ее основе была выполнена оценка соответствия внесенных изменений.

Итак, существуют 2 случая, при которых фаркоп можно не регистрировать в ГИБДД:

При серийном внесении изменений в конструкции. В данном случае речь идет об установке ТСУ на заводе.
При установке фаркопа в качестве дополнительного оборудования, если одновременно выполняются 2 условия:

Изготовитель предусмотрел установку фаркопа в эксплуатационной документации. В данном случае речь идет о руководстве по эксплуатации, которое выдается при покупке любого автомобиля. Откройте данный документ и найдите раздел, посвященный использованию прицепа. Если такой раздел есть, то все в порядке.
Фаркоп должен иметь документацию изготовителя, подтверждающую, что он предназначен для использования именно на автомобиле Вашей модели и прошел оценку соответствия.

Таким образом, список необходимых документов для использования фаркопа:

Руководство по эксплуатации автомобиля.
Документы на фаркоп, подтверждающие, что он подходит для автомобиля нужной модели.
Сертификат на фаркоп, подтверждающий, что он соответствует требованиям Технического регламента.

Обратите внимание, возить указанные документы с собой и предъявлять их сотрудникам ГИБДД Вы не обязаны. Их можно хранить и дома. Просто если у сотрудника ГИБДД возникнут вопросы по поводу фаркопа, сразу же скажите ему, что все необходимые документы у Вас есть и тягово-спцепное устройство установлено законно

Обычно этого бывает достаточно. Если полицейский все же решит оформить протокол, то Вы сможете оспорить его на основании имеющихся документов

Просто если у сотрудника ГИБДД возникнут вопросы по поводу фаркопа, сразу же скажите ему, что все необходимые документы у Вас есть и тягово-спцепное устройство установлено законно. Обычно этого бывает достаточно. Если полицейский все же решит оформить протокол, то Вы сможете оспорить его на основании имеющихся документов.

Как сделать и установить самодельный фаркоп, виды, устройство и крепление

Естественным является желание получить от любого устройства максимальную отдачу. Поэтому не вызывает удивления, когда обычный легковой автомобиль выступает в не свойственной ему роли тягача, таская за собой порой довольно значительный прицеп.

Реализовать такую идею позволяет фаркоп – специальное прицепное устройство, позволяющее обычному авто буксировать груз. И хотя не на всех легковых автомобилях есть подобное устройство, в таких случаях можно изготовить и смонтировать фаркоп своими руками.

Прицепное устройство, фаркоп – некоторые технические подробности

Стоит отметить, что при всей обыденности фаркопа и его использования, он является с одной стороны достаточно сложным, а с другой – ответственным узлом транспортного средства. Для понимания подобной истины достаточно представить, что может натворить оторвавшийся прицеп, самопроизвольно движущийся со скоростью хотя бы шестьдесят километров.

Поэтому вопрос крепления фаркопа к машине является не менее важным, чем выбор самого такого изделия. Попробуем сформулировать, что оно собой представляет, его назначение и кратко описать некоторые его характеристики и разновидности.

Устройство фаркопа, его виды и особенности

Фаркопом называют устройство, позволяющее присоединить к автомобилю и буксировать прицеп. Его еще называют тягово-сцепным устройством (ТСУ). Конструктивно это сцепной шар, закрепленный на авто, к которому крепится сцепная головка, установленная на прицепе. Такая конструкция фаркопа позволяет транспортировать прицеп общей массой до трех с половиной тонн. Подобное устройство показано на фото:

Крепится фаркоп к раме машины или кузову. Существует несколько различных видов сцепных шаров и их крепления к раме или лонжеронам машины, некоторые из них приведены на фото:

В зависимости от конструкции крюка, на котором располагается сцепной шар, различают следующие типы фаркопов:

фиксированный или сварной;
фланцевый, устанавливаемый на специально предусмотренную площадку;
съемный.

Их внешний вид можно увидеть на фото:

Как видно из приведенных сведений, универсальный фаркоп ещё не создан. Каждый тип рассчитан на свой способ крепления и буксировку прицепа с определенной загрузкой. Фактически, для каждого транспортного средства должен быть свой фаркоп,причем желательно, чтобы это был быстросъемный фаркоп.

Дело в том, что установка подобного устройства на внешнем виде машины сказывается не лучшим образом, и поэтому в тех случаях, когда им не пользуются, имеет смысл снять крюк, тогда фаркоп будет не виден.

Что ещё необходимо знать о ТСУ

Выбирая себе подобное изделие, надо принимать во внимание страну-изготовитель как автомобиля, так и фаркопа. Дело в том, что они бывают:

европейские (евро фаркоп):
американские.

Одно из самых главных отличий между ними – в размере сцепного шара. Евро фаркоп имеет сцепной шар пятьдесят миллиметров в диаметре, тогда как американские могут быть трех различных типоразмеров, причем, только один из них близок к европейскому. Кроме того, евро фаркоп имеет и ряд других отличий, таких как способы крепления и реализация самого изделия.

Буксируемый прицеп надо подключить к электрической проводке автомобиля. Как правило, если это делается своими руками, для подобных целей используется специальный комплект, оснащенный соединительным разъемом.

Надо учесть, что такая проводка может быть рассчитана на семи или тринадцати контактный разъем (в зависимости от того, какое будет прицепное устройство).

Для того чтобы можно было подключить другие изделия к автомобилю с установленной проводкой, существуют специальные адаптеры фаркопа, позволяющие стыковать между собой семи и тринадцати контактные разъемы.

Однако порой и такого переходника бывает недостаточно. Дело в том, что ряд автомобилей имеет мультиплексную проводку. В этом случае каждое оконечное устройство управляется встроенным в него контроллером, который принимает и обрабатывает поступающие от центрального процессора по специальным линиям связи сигналы. Такое управление распространяется и на фары, габариты, поворотники и т.д. В этом случае подключение электрики прицепа осуществляется через блок согласования.

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

демонтируйте задний бампер;
найдите отверстия, которые ведут внутрь пустот лонжеронов;
измерьте длину отрезка между найденными отверстиями;
по полученной длине отрежьте участок стальной трубы 50х50 мм;
сделайте отметку на середине заготовки;
возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
закрепите крюк гайками и болтами на 10;
далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
эти полосы вставьте в лонжероны;

Как правильно сделать самодельный фаркоп для своего автомобиля

в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
к ним приварите гайки того же размера;
возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

Выбор ТСУ

Предусмотрен ли на Нивах вариант установки фаркопов, если изначально с завода машина шла без него? Да. На этих отечественных кроссоверах предусмотрены специальные отверстия, потому монтируется ТСУ в штатные места. Но также потребуется дополнительно просверлить несколько отверстий. Тут уже смотрите конкретно на свою машину.

Автовладельцам Нивы предлагается установка нескольких вариантов ТСУ:

неснимаемые или несъемные, на которых крюк или сцепной шар приварен к основанию;
условно-съемные, крепление которых осуществляется несколькими болтами;
быстросъемные, имеющие немного выступающую муфту для фиксации, которые позволяют хранить крюк с шаром отдельно;
быстросъемные с вертикальным типом крепления, где крюк вынимают вниз, а крепежа не видно;

Скажу сразу, что съемный шар для меня более предпочтительный, поскольку такая конструкция позволяет использовать ТСУ только по мере необходимости. Причем лучше брать быстросъемные устройства, ведь для откручивания нескольких болтов придется потратить довольно много времени.

Для ВАЗ Нива 4×4 обычно предпочитают выбирать наиболее простые варианты фаркопов. Они недорогие, можно приобрести за несколько тысяч рублей. Хотя тут есть и свои недостатки.

Альтернативные варианты ТСУ

Существуют альтернативные решения, которые хотел бы с вами обсудить.

Усиленный бампер с фаркопом. Сейчас очень большой популярностью пользуется фаркоп Нивы Шевроле с защитой бампера. Но и на классическую Ниву никто не мешает его поставить. Это готовый бампер, в который вмонтировано ТСУ. Продукция фирмы Bosal (Босал) или РИФ обойдется примерно в 30 тысяч рублей. Эта стоимость оправдана, поскольку вы получаете бампер с мощной калиткой и усилителем, обеспечивающие высокую степень жесткости и устойчивость к нагрузкам. Позволяет тащить за собой более тяжелые грузы. При этом монтаж осуществляется на обычные кронштейны кузова кроссовера и никакая доработка не требуется;
Фаркоп под квадрат. Еще один вариант заднего бампера. Стоит примерно в 2 раза дешевле предыдущего ТСУ. Но потребуется отдельно купить себе шаровый узел. Пользуется большим спросом из-за цены, удобства эксплуатации и выдерживаемых нагрузок. Да и выглядит довольно оригинально по сравнению со стандартными фаркопами. Только смотрите на цифры, указанные на ТСУ. Они говорят о допустимых тяговых нагрузках и дополнительно помогают удостовериться, что перед вами не подделка.

Вообще тема силового бампера для Нивы заслуживает отдельного внимания.

К каждому фаркопу приложена схема подключения и установки, есть в комплекте розетка фаркопа и инструкция о том, как осуществляется подключение розетки и всей электрической составляющей.

Некоторые предпочитают собирать фаркоп своими руками, опираясь на чертежи, фото и видео инструкции. Лично мое мнение, это не самый лучший вариант. Чтобы собрать полноценный качественный фаркоп, требуется учитывать все размеры, подбирать высококачественные материалы, использовать соответствующие провода для электрики и так далее. И сколько стоит собрать самодельное ТСУ? Если качественное и надежное, то примерно столько же, сколько стандартный заводской фаркоп. Это мнимая экономия денег. Цена будет одинаковой, а вот качество конструкции нет. Плюс самодельный фаркоп регистрировать сложнее, могут возникнуть проблемы при оформлении.

Советую отдельно предварительно ознакомиться с тем, можно ли устанавливать себе ТСУ и что об этом сейчас говорит ПДД.

Пошаговое описание работ

✓ Сначала нужно снять бампер. ✓ Далее – отрезать проушины. ✓ Здесь нужно взять дрель и проделать отверстия.

✓ Берем сварочный аппарат и свариваем крепеж. ✓ Теперь нужно приварить вторую трубку по центру, для соединения под прямым углом. ✓ Нужно взять шлифовальный круг и крупнозернистую наждачку, и зачистить шов и края трубок. ✓ Изготовленная конструкция покрывается грунтовкой. ✓ Теперь конструкция покрывается краской.

Чтобы усилить лонжерон, устанавливаем небольшой уголок с гайками. Так получится фаркоп со съемной конструкцией. Для питания фаркопа можно использовать фары, для питания розетки применяем коннектор. Готово! Теперь у вас есть полноценный самодельный фаркоп.

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
Установка фаркопов потребует вынуть все из багажника и снять его обивку.
Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.

Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
Механически можно демонтировать его с помощью специального ключа.
Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

ВАЗ 2107

Модель	Нагрузки	Произодитель	Вырез	Артикул	Фото	Цена
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ 2105 с 1979 г.в. — 2107 с 1982 г.в.	40/750	2105	1800 руб. подробнее
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ 2105 с 1979 г.в. — 2107 с 1982 г.в.	40/750	2105.Р	1890 руб. подробнее
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ 2105 с 1979 г.в. — 2107 с 1982 г.в.	50/800	VAZ-05	2277 руб. подробнее
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ с 1980 г.в.	50/600	VAZ-03H	2332 руб. подробнее
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ 2105 с 1979 г.в. — 2107 с 1982 г.в.	50/800	VAZ-35	2515 руб. подробнее
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ с 1980 г.в.	75/600	VAZ-11H	2670 руб. подробнее
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ с 1980 по 2012 г.в.	75/600	1203-H	3030 руб. подробнее
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ с 1980 по 2012 г.в.	75/600	1203-A	3330 руб. подробнее

Электрика фаркопа

Когда вы зафиксировали ТСУ, наступает очередь электрооборудования сцепного устройства. На это уходит буквально несколько минут, если фаркоп родной. Все соединения стандартные, а потому подключение элементарное.

В багажнике в зоне задней оптики есть жгут проводов, с помощью которого подключается электрика ТСУ. В автосервисе монтаж стоит от 3 тысяч рублей и выше, потому многие дают все сами.

В подключении электропроводки есть свои особенности.

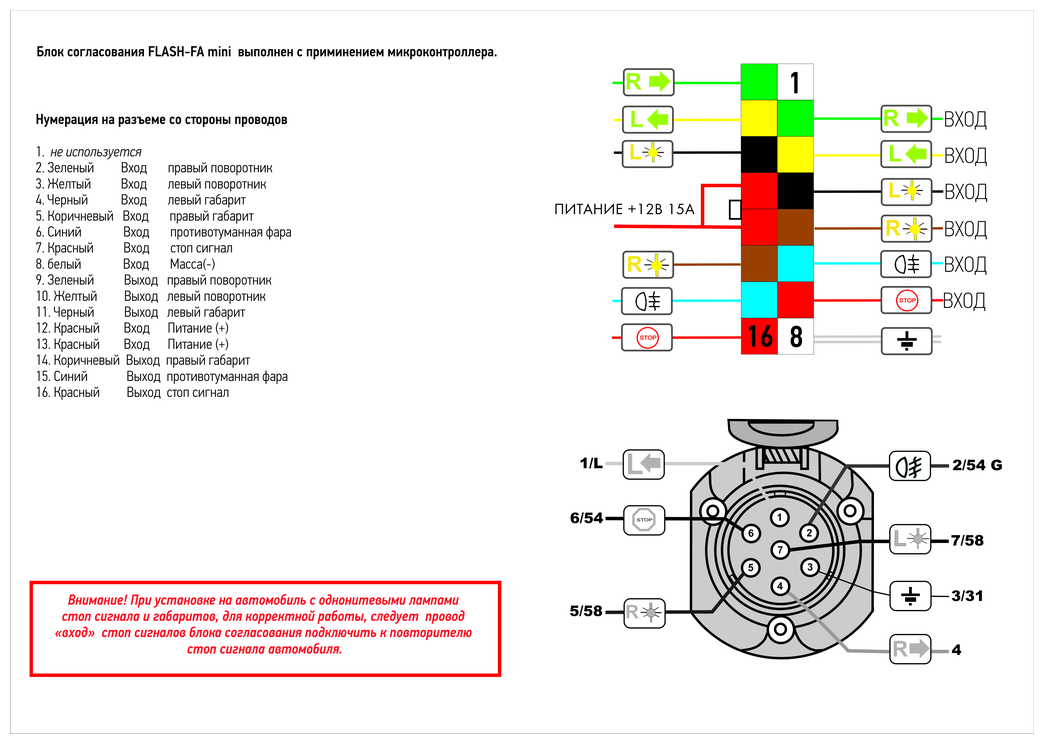

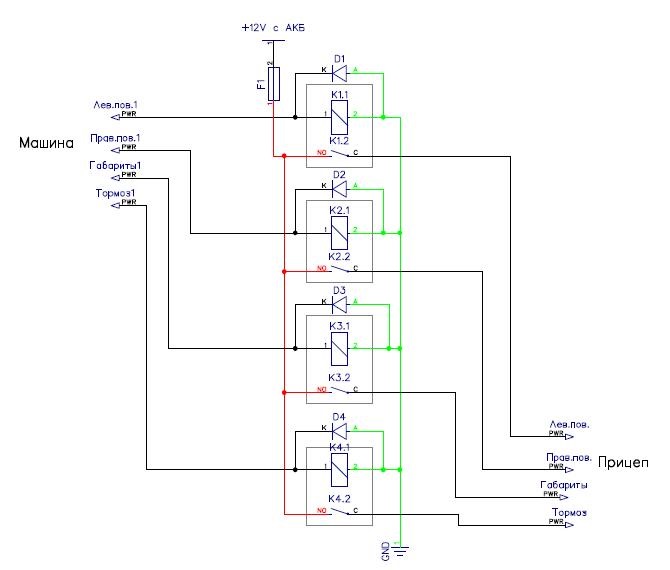

Если фаркоп не соответствует авто, тогда используется адаптер. Этот блок согласования выступает в качестве переходника с одного разъема на другой. Его цена может составлять 5-10 тысяч рублей;
Тип разъема. Американские разъемы подразумевают 13 контактов, а на европейских их 8. Простой переходник позволит легко перейти с одного типа соединения на другой, в зависимости от вашего авто.

Чего я вам делать не советуют, так это пытаться экономить на ТСУ. Если вы рассчитываете на активную эксплуатацию фаркопа и возлагаете на него большую ответственность, тогда дешевые низкосортные устройства доставят больше проблем, чем груза. Низкая стоимость — повод отказаться от покупки.
