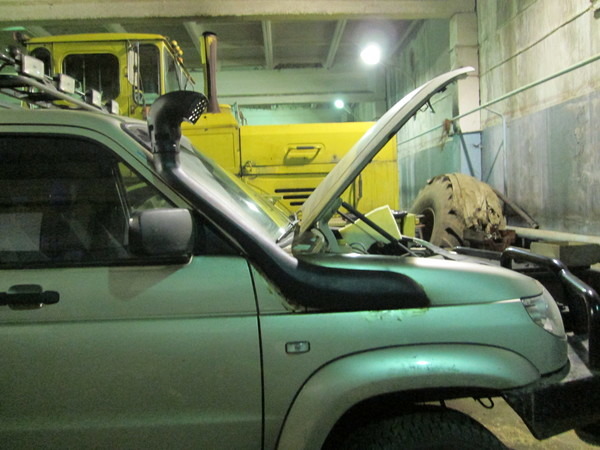

Полезные советы по самостоятельной установке шноркеля на уаз патриот

Устройство и установка

Некоторые используют самодельный хобот, он же шноркель, другие предпочитают изготовление на заказ конкретно под свой автомобиль. Но если посмотреть на фото и видео, станет понятно, что устроены они все примерно одинаково, и установка осуществляется идентично.

Нижняя часть конструкция монтируется на двигатель, устанавливаясь на место заводского воздухозаборника с фильтром. Именно хобот, вывод которого находится обычно выше уровня крыши, отныне отвечает за подачу воздуха для приготовления топливовоздушной смеси. Это позволяет мотору захватывать совершенно чистый воздух, в котором нет посторонней влаги и воды, пыли или песка. Да, в обычных условиях эксплуатации такая конструкция не нужна. Но если вы поклонник экстрима и офроуда, без шноркеля не обойтись.

В противном случае забор воздуха будет осуществляться на уровне решетки радиатора. Даже сравнительно небольшой брод может привести к тому, что мотор наглотается воды и произойдет губительный гидроудар.

Если говорить о конструктивных особенностях, ничего особо сложного здесь нет. Зато шноркель можно собрать своими руками, опираясь на простейшие чертежи и элементарные расчеты.

Можно выделить несколько основных, возможно присутствующих элементов хобота:

Прицеп Атлетик тольяттинского завода: технические характеристики, отзывы

• Труба или прочный гибкий шланг. Может быть выполнен из пластика, из стекловолокна и любого другого подходящего материала. Один конец изделия монтируется на место заводского воздухозаборника;
• Далее идут насадки. Их устанавливают до 3 штук обычно, хотя в некоторых ситуациях они вовсе отсутствуют;
• Верхняя насадка выступает в качестве дополнительного фильтра и очищает проходящий через нее воздух;
• Средняя соединяет трубу с неподвижными насадками. Тем самым можно выполнить любой поворот и изменить направление;
• Самая нижняя служит для соединения с двигателем.

Все насадки обязаны обладать минимум одним общим качеством. А именно полная герметичность.

Алгоритм действий по выполнению работ

При выполнении монтажных работ необходимо:

• провести доработку и обработать антикоррозионными материалами крыло;
• разметить и просверлить отверстия на передней стойке кузова;
• установить элементы, отрегулировать взаимное положение деталей;
• доработать корпус воздушного фильтра под установку шноркеля;
• провести окончательную сборку и герметизацию конструкции.

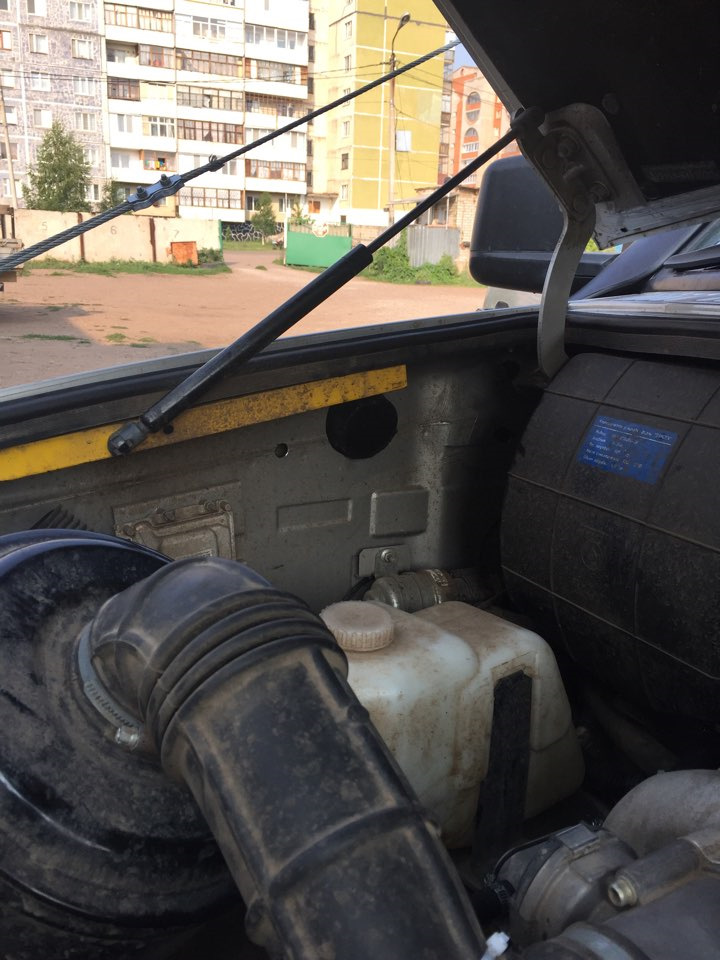

Крыло

Алгоритм подготовки крыла к монтажу:

1. Демонтировать накладку расширителя колесной арки, затрудняющую процесс разметки.
2. Наклеить на крыло бумажный малярный скотч и приложить шаблон.
3. Определить точку лучшего контакта макета с минимальными зазорами, произвести разметку поверхности (необходимо указать крепежные точки и отверстие для ввода канала, идущего к корпусу фильтра).
4. Просверлить отверстия сверлом по металлу, для большого канала можно использовать коронку подходящего диаметра. Некоторые владельцы сверлят каналы диаметром 2 мм по кругу, а затем расширяют отверстия до 5-6 мм, перекусывают перемычки кусачками. После выемки центральной части необходимо обработать отверстие абразивной насадкой, позволяющей убрать заусенцы. Крепежные отверстия сверлят только в крыле, воздушный канал необходимо вывести в моторный отсек через щит колесной арки.
5. Обезжирить поверхности, обработать кромки грунтом, нанести слой защитной мастики. От качества покрытия зависит долговечность металла, допускается окрашивание деталей эмалью в цвет кузова.

Подготовка крыла к установке шноркеля.

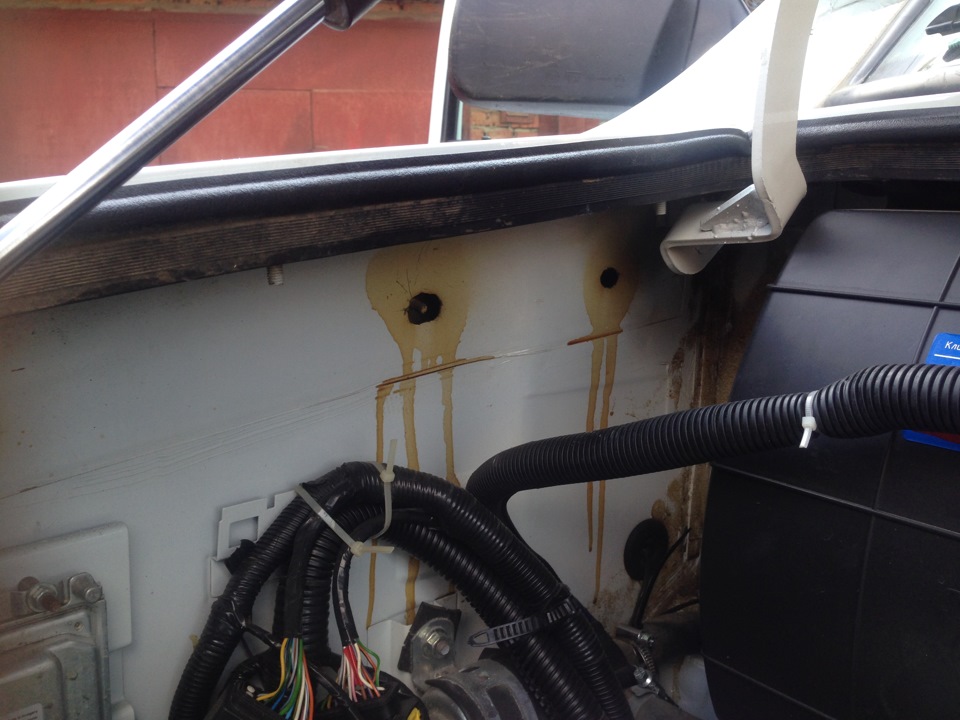

Стойка

При сверлении стойки необходимо соблюдать осторожность, поскольку поверхность имеет криволинейный профиль, способствующий соскальзыванию наконечника сверла. Внутри расположены усилители, которые уводят инструмент в сторону (сверло может сломаться или разорвать внешний лист металла)

Монтаж и регулировка

На этапе регулировки необходимо:

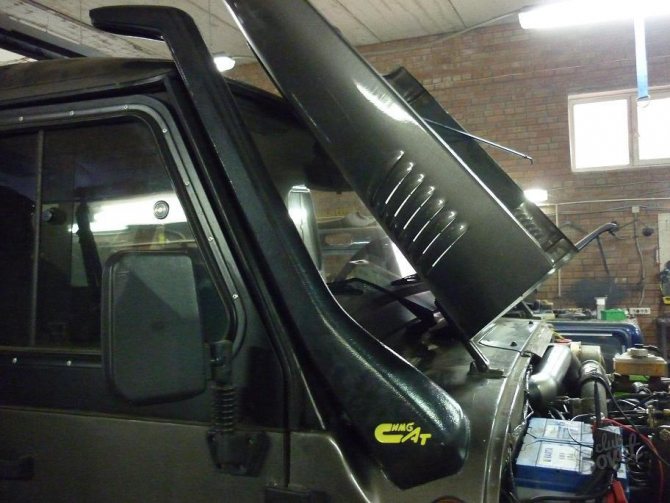

1. Установить шноркель в подготовленное отверстие.
2. Подогнать воздуховод по месту, для корректировки конфигурации необходимо прогреть пластик горячим воздухом от строительного фена. Не следует чрезмерно перегревать деталь из-за риска коробления или оплавления стенок.
3. Повторно обработать отверстия антикоррозионной мастикой, наклеить на крыло лист виброизоляции по очертаниям корпуса шноркеля. Кромку листа необходимо завести в отверстия для дополнительной защиты кромок.
4. Смонтировать конструкцию на место, притянуть крепежными болтами к крылу и стойке.
5. Установить на место пластиковую накладку передней стойки в салоне. Если подрезанные болты мешают монтажу, то необходимо доработать элементы абразивным инструментом.

Подготовка фильтра

Для подготовки корпуса воздушного фильтра к установке шноркеля необходимо:

1. Отсоединить трубопроводы от корпуса фильтра, вынуть кожух и разобрать.
2. Промыть внутренние полости от пыли, а затем нанести на швы слой герметика, устойчивого к воздействию повышенных температур и нефтепродуктов.
3. Закрепить завихритель внутри корпуса фильтра, закрыть винт герметиком.
4. Дождаться застывания защитного материала.
5. Установить новый картридж, провести сборку узла.

Перед установкой шноркеля необходимо заменить картридж воздушного фильтра.

Сборка

На этапе окончательной сборки потребуется:

1. Подсоединить гибкий рукав к воздушному каналу, соединить элементы хомутом.
2. Протереть кузов от загрязнений, нанести слой антикоррозионной мастики, установить на место расширитель колесной арки.
3. Запустить двигатель, проверить герметичность тракта путем закрытия отверстия воздухозаборника рукой. Если мотор глохнет, то конструкция собрана корректно, в противном случае потребуется устранить подсос воздуха.
4. Смонтировать на штатное место оголовок.

Законность тюнинга

Итак, вопрос о том, можно ли устанавливать на автомобиль спойлер, бампера, неродные литые диски и прочие элементы обвеса и тюнинга, глушитель, кенгурятник и прочие не предусмотренные заводом детали, регулируют 3 нормативных акта:

• Технический регламент Таможенного союза о безопасности ТС (далее «Техрегламент»),
• Федеральный закон О регистрации транспортных средств (далее «Приказ»),
• наконец, ПДД.

И начнём мы с последнего правового акта – Правила чётко говорят нам о том, что, если в конструкцию машины внесены изменения без их регистрации в ГИБДД, то эксплуатировать такой автомобиль нам нельзя.

С 1 июня 2019 года вводится в действие Постановление правительства №413. Порядок внесения изменений в конструкию не изменён, но сама процедрура стала более чёткой и регламентированной.

Но с чего бы вышеуказанных элементам тюнинга быть изменениями?! А с того, что именно так говорит Техрегламент. В нём есть чёткое определение внесения изменений:

Осталось только понять, что такое составные части автомобиля. И здесь регламент имеет чёткий ответ на вопрос:

Что не относится к тюнингу?

Таким образом, для того, чтобы ответить на вопрос о законности и штрафе за глушитель, бампера, литые диски, обтекатели на крышу, фаркоп, багажник на крышу и прочие элементы тюнинга, нам нужно понять 2 вещи: предусмотрены они или нет конструкцией, влияют ли они на безопасность дорожного движения.

Но есть ещё одна важная автотонкость – Техрегламент содержит исчерпывающий список регулируемых им компонентов. Значит ли это, что если какой-то компонент не регулируется этим правовым актом, значит, его можно ставить в любом случае, да и компонентом он уже не является по букве закона?

Здесь часто возникают споры между автоюристами. И логики всё же следует придерживаться такой: регламент чётко предписывает, что такое изменение конструкции и что компоненты должны пройти испытания в составе автомобиля и быть сертифицированными, и, даже если, к примеру, спойлер не регулируется регламентом (а также с одной стороны, не является компонентом, так как не включен в список компонентов; с другой, по определению изменения конструкции, он всё же запрещён), то это всё равно не значит, что его можно устанавливать.

Вас также заинтересует:

• Запрещена ли атермальная тонировка по ГОСТу и какой штраф?
• У автомобиля разбита фара: можно ли ездить, что грозит и какой штраф?

Общие сведения

Незаконное переоборудование грозит автовладельцам штрафом, аннулированием регистрации и даже арестом.

Необходимо лишь сделать это с соблюдением действующих правил, оформить все необходимые документы и зарегистрировать произведенные изменения.

Последнее требование касается не только переоборудованных автомобилей, но и тех, где газовое оборудование установлено изначально, но не было должным образом сертифицировано.

Необходимые понятия

Регистрируются также все технические особенности транспортного средства, в том числе произведенные изменения его конструкции.

Установка газового оборудования (ГБО) подпадает под такие изменения, следовательно, на нее распространяется и правило об обязательной регистрации в автоинспекции.

Нарушение требования о получении одобрения проведенных изменений с стороны ГИБДД считается условием, при котором эксплуатация автомобиля запрещена.

Основанием для привлечения к административной ответственности автовладельца за незаконное переоборудование автомобиля, служит решение суда.

Оно выносится после рассмотрения протокола о нарушении, составленном сотрудником ГИБДД. Причиной составления протокола может быть:

• отсутствие документов на самостоятельно установленное ГБО;
• автовладельцем пропущен срок очередной периодической проверки оборудования.

Незаконное переоборудование автомобиля или нарушение сроков технического осмотра газового оборудования представляют опасность для самого водителя, его пассажиров и других участников дорожного движения.

Поэтому, помимо административного штрафа, сотрудники ГИБДД могу применить и другие меры, например, снять автомобиль с неоформленным газовым оборудованием с регистрации.

Она содержит отсылку к другому нормативному документу — Постановлению Правительства № 1090 от 23.10.1993, утвердившему перечень неисправностей, при которых эксплуатация автомобилей запрещается.

П. 7.18	Если установка ГБО, то есть внесение изменения в конструкцию автомобиля, не была должным образом зарегистрирована
П. 7.14	Если было пропущено очередное освидетельствование ГБО или маркировка на баллонах не совпадает с указанной в техпаспорте

Нет необходимости проводить перерегистрацию тем, кто до вступления в силу новых правовых норм уже выполнил эту процедуру.

Как правильно чиповать двигатель и эксплуатировать прошитый мотор

Становится понятно, что для грамотного чип-тюнинга необходимо иметь специальное оборудование, а также развернутый доступ к технологическим картам работы мотора. Многое будет зависеть и от опыта и квалификации самих специалистов.

Дело в том, что изменение любого параметра (например, момент зажигания или впрыска) приводит к тому, что другие параметры также потребуют коррекции. Причем делать это нужно только с учетом полного понимания процесса и различных нюансов. Только такой подход позволяет получить прирост мощности и момента с минимальным ущербом для ДВС.

Еще важно учесть, что увеличенную мощность нужно использовать не постоянно, а только периодически (для обгонов, при необходимости резкого старта и т.д.). Особенно это актуально в случае с турбомоторами, на которых чип-тюнинг дает более заметный прирост.. Причина заключается в том, что все системы остаются штатными, при этом не всегда запаса их производительности хватает для того, чтобы справиться с дополнительной мощностью без последствий для мотора

Причина заключается в том, что все системы остаются штатными, при этом не всегда запаса их производительности хватает для того, чтобы справиться с дополнительной мощностью без последствий для мотора.

Получается, ресурс двигателя зависит не только от прошивки и квалификации настройщиков, но и от самого водителя. Если учесть, что даже стоковый двигатель на заводской прошивке под большими нагрузками быстрее выйдет из строя, тогда понятно, что постоянно нагруженный чипованный мотор попадет на капиталку еще быстрее.

Другими словами, водителю не нужно постоянно использовать появившиеся после прошивки дополнительные возможности агрегата

Еще важно понимать, что если мотор изношен и потерял мощность, запрещено пытаться улучшить отдачу от ДВС при помощи изменения программы блока управления. В этом случае, скорее всего, быстро проявятся серьезные неисправности

Основные виды насадок

Пластиковый трубопровод, установленный на крыле и стойке, заканчивается оголовком. Наконечник защищает магистраль от попадания атмосферных осадков или грязи, летящей из-под ведущих колес. В зависимости от особенностей конструкции оголовки разделяют на гусаки и циклоны.

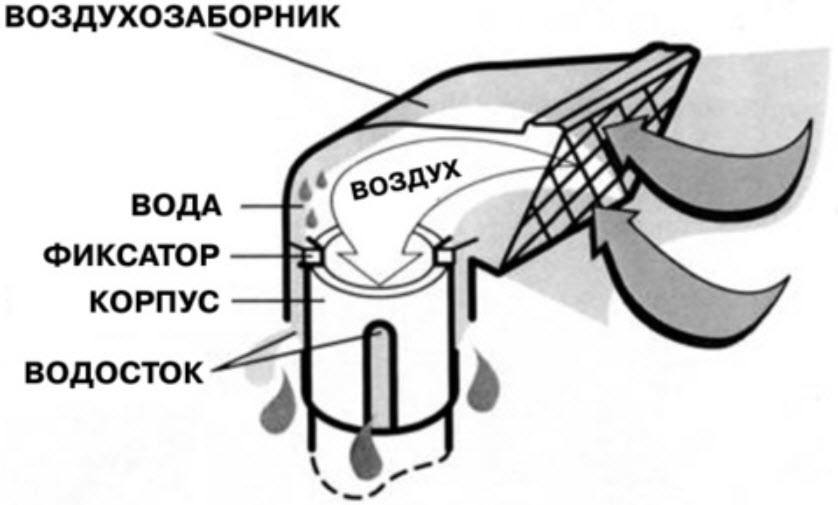

Схемы работы насадок “гусак” и “циклон”.

Гусак

Изделие представляет собой патрубок Г-образной конфигурации, который можно регулировать относительно встречного потока. Теоретически конструкция поддерживает динамический наддув, но при направлении раструба вперед возрастает риск попадания в трубу водяной взвеси вместе с воздухом. Небольшое количество жидкости не принесет вреда фильтру, но при движении в дождь существует риск гидравлического удара.

Циклон

Насадка вертикального типа, имеет защитный козырек и циклонный фильтр, отделяющий грубые механические примеси. Водитель должен периодически очищать бункер от пыли, в противном случае ускоряется износ штатного фильтра, происходит падение мощности двигателя. Из-за усложненной конструкции имеют повышенную цену, но обладают высокой механической прочностью, хорошо защищают фильтр и двигатель от попадания воды.

Насадки вертикального типа “Циклон”.

Ателье автозвука

Качество автозвука на большинстве массовых моделей авто оставляет желать лучшего, поэтому существует такой бизнес как студии и ателье автозвука. Такой бизнес наиболее перспективен, когда работает по схеме “магазин+студия”. Это означает, что клиент может не только приобрести понравившиеся ему позиции компонентов, но и заказать их монтаж “под ключ”. Это удобнее, чем ехать куда-либо еще, записываться, а затем покупать недостающие аксессуары.

Для монтажа автозвука потребуется помещение под размещение нескольких автомобилей. Поначалу предприниматели открывают подобный бизнес в гаражах, другие же сразу арендуют более удобные и просторные боксы. Лучше всего, если такие помещения располагаются недалеко от магазина, либо в одном здании с ним. В качестве работников потребуется один-два техника с опытом работы в тюнинге или автосервисе по направлению автоэлектроники или конкретно автозвука. Для запуска ателье с арендой и ремонтом помещения, а также созданием рекламного автомобиля для презентации клиентам потребуется вложить около 1,2 млн. рублей. А чистая прибыль ателье составит порядка 150 тыс. рублей. Подробнее об этом бизнесе со сравнением показателей с розничной и оптовой торговлей мы рассказывали в этом материале.

Изготовление шноркеля своими руками

Изготовить воздухозаборник можно самостоятельно, не обязательно покупать заводское изделие. При этом главное соблюдать некоторые правила:

• место установки должно быть подобрано таким образом, чтобы вода не могла попасть внутрь даже при небольшом погружении автомобиля выше крыши – насадка должна возвышаться над крышей;
• материал для трубы из пластика, стекловолокна или металла;
• в конструкции не должно быть более двух колен;
• сторона, которой шноркель прилегает к кузову, должна в точности повторять все его изгибы.

Перед началом работ нужно оценить уровень своих способностей для создания герметичной системы, не уступающей по качеству заводским аналогам, и сделать шаблон по чертежу. Следует заранее приготовить все необходимые материалы и инструменты.

Используемые материалы

Основной материал – это пластиковая, металлическая или стеклопластиковая труба нужного диаметра. Дополнительно потребуются детали крепежа (болты, саморезы, хомуты), патрубки, силиконовый герметик и антикоррозийное средство, например, Мовиль. Также понадобится изготовить верхнюю часть воздухозаборника, называемую насадкой. Голову можно сделать самостоятельно или купить готовый вариант. Конструкция шноркеля будет незаконченной без защитной сетки – она предотвратит попадание мусора и насекомых внутрь системы.

Изготовление каркаса

Перед тем как изготавливать устройство, следует создать каркас. Он создаётся из проволоки, стекловолокна и других подходящих материалов. Каркас должен быть достаточно прочным и крепким, так как он является основой шноркеля и способствует долгому сроку службы последнего. Простейший способ сделать каркас заключается в обтягивании стеклотканью согнутой в нужную форму проволоки. Если шноркель изготавливается из трубы, каркас делать не нужно.

Фильтрующий тоннель

Чтобы устройство правильно работало, нужно, чтобы тоннель соответствовал следующим требованиям:

• тоннель (верхняя труба) должен быть направлен навстречу потоку воздуха, то есть при движении автомобиля воздух должен попадать в насадку, создавая тем самым эффект турбонаддува;
• чтобы избежать возможных поломок устройства, вперёд наклоняется и сам тоннель;
• если конструкция будет иметь изгиб в верхней части, он должен быть направлен вперёд.

Периодическое изменение положения шноркеля допускается только в случае экстремальных условий движения с часто меняющимся стилем вождения, например, это актуально во время гонок на пересечённой местности.

Сборка шноркеля

На предварительном этапе сборки следует убедиться в наличии всех инструментов и материалов, а также оборудования. Во время подгонки могут обнаружиться несостыковки – в таком случае можно сместить детали для лучшего прилегания к кузову. В некоторых ситуациях требуется установить в другое место расширительный бачок или другое оборудование, которое помешает монтажу шноркеля.

Перед тем как установить устройство, его следует покрасить. Для этого поверхность очищается и обезжиривается, затем подвешивается в удобном положении. Краску можно использовать автомобильную из аэрозольного балкончика. Сначала наносится слой грунтовки, потом несколько слоёв краски с промежуточной просушкой.

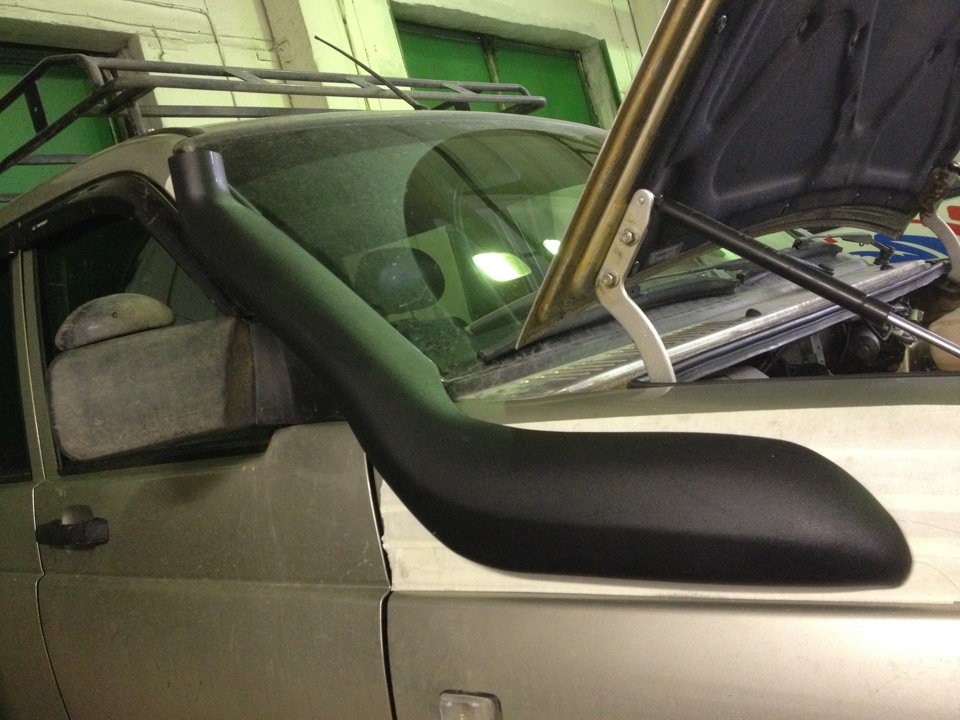

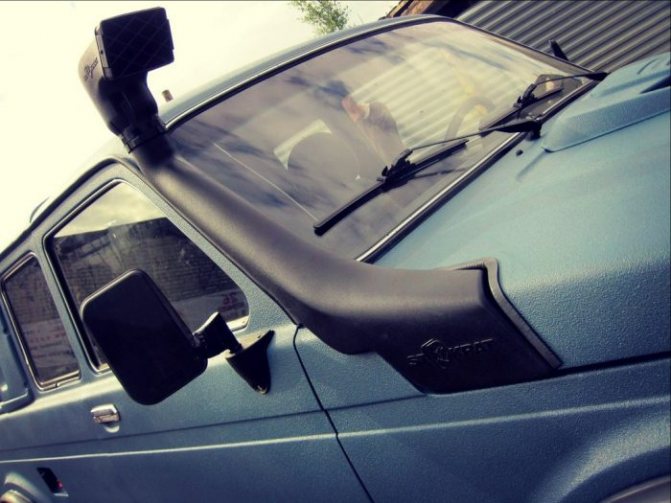

Общая информация про шноркель

Шноркель массово использовался на немецких подводных лодках во время Второй мировой войны. Телескопическая труба с клапанами обеспечивала работу двигателей внутреннего сгорания под водой, что увеличивало скорость движения и радиус действия. Дополнительные каналы позволяли вентилировать внутреннее пространство лодки.

Установка шноркеля повышает мощность двигателя и позволяет преодолевать водные преграды.

Принцип действия

Шноркель позволяет подавать в цилиндры двигателя воздух из зоны над крышей автомобиля. После пуска силового агрегата в трубе создается разряжение, поток проходит через фильтр, очищается от механических примесей. Конфигурация оголовка позволяет реализовать технологию динамического наддува, улучшающего заполнение цилиндров двигателя и повышающего мощность (прирост не превышает 1%).

Устройство

В состав конструкции входят трубопроводы круглого или овального сечения, соединенные резиновыми герметичными манжетами. Наконечник магистрали имеет защитный оголовок с пластиковой или металлической сеткой, не допускающей попадания посторонних предметов. Трубопроводы прикреплены скобами к крылу и передней стойке крыши, предусмотрена возможность демонтажа и разбора конструкции для обслуживания или ремонта.

Конструкция шноркеля.

Преимущества использования

Изделие обеспечивает:

• подачу воздуха с меньшим содержанием пыли;
• защиту мотора от попадания воды и гидравлического удара;
• увеличение срока эксплуатации сменного картриджа воздушного фильтра УАЗ Патриот;
• улучшение работы силовой установки за счет подвода потока с пониженной температурой (по сравнению с замкнутым моторным отсеком).

Читайте как сделать спальник в УАЗ Патриот

Какие документы нужны для открытия ателье автотюнинга

Если вы не планируете создавать огромную сеть мастерских по всей стране и у вас нет других веских причин для регистрации ООО, тогда в данном случае достаточно оформить документы ИП. Для этого вам нужно написать заявление, подготовить ксерокопии ИНН и паспорта, а также заплатить госпошлину. Данные бумаги передаются в налоговую инспекцию, а через три дня вы станете законным субъектом предпринимательской деятельности.

В мастерской авто тюнинга должны быть документы, подтверждающие факт соблюдения санитарных норм и правил противопожарной безопасности. Эти вопросы находятся в компетенции Роспотребнадзора и пожарной инспекции. При этом, учитывая высокую концентрацию опасных веществ и оборудования, будьте готовы к частым визитам сотрудников данных учреждений.

Кроме того, вы должны оформить:

• договор аренды помещения;
• контракты с персоналом;
• договор о вывозе мусора;
• разрешение в местной администрации.

Подготовительные мероприятия

На этапе подготовки необходимо:

1. Распаковать компоненты комплекта, сверить количество деталей с ведомостью.
2. Осмотреть поверхность пластикового трубопровода, заусенцы или следы механических воздействий недопустимы.
3. Проверить корректность соединения деталей, в случае обнаружения неисправностей потребуется обменять комплект у поставщика.
4. Изготовить из картона или папье-маше шаблон для разметки и проверки корректности положения крепежных отверстий. При изготовлении макета из папье-маше необходимо оклеить несколькими слоями бумаги пластиковый шноркель, от толщины оболочки зависит жесткость изделия и точность разметки.
