Как установить фаркоп для ВАЗ 2107 пошагово

Фаркопом называется тягово – сцепное устройство, позволяющее буксировать прицеп. Установка фаркопа на автомобиле ВАЗ 2107 будет компромиссным вариантом при условии, что объем багажника не слишком устраивает владельца. В таком случае автомобиль сможет буксировать на прицепе порядочный груз.

В ВАЗовской «классике» подобное устройство предусмотрено не было, вместо этого имелись буксировочные проушины, куда зацепляется крюк для буксировочного троса ВАЗ 2107. Они расположены не по центру, и при движении нужен необходимый навык. Кроме того, с помощью этого устройства можно использовать только буксировочный трос, а перевозить, скажем, мебель, квадроцикл или снегоход нельзя.

В настоящее время можно свободно приобрести различные варианты подобных устройств в многочисленных автомобильных магазинах и салонах. Можно сделать и самодельный фаркоп для ВАЗ 2107 своими руками:

Стоимость данного аксессуара колеблется, в среднем, от 2500 до 40- 50 тысяч рублей, в зависимости от конструкции, массы, сорта металла и его прочностных и упругих характеристик, коррозионной устойчивости, формы крепежа к автомобилю, наличию электропроводки и различных сигнальных фар для прицепа, возможности транспортировать различную массу грузов, устойчивости к рывкам и многих других факторов.

Фаркоп, сделанный и установленный своими руками, обойдется примерно в 3 – 4 тысячи рублей.

В том случае, если этими характеристиками пренебречь, то можно в результате получить следующее:

Поэтому сразу договоримся, что самодельные фаркопы, сделанные руками самих автовладельцев могут быть опасны и ненадежны. Их проблемы следующие:

• Невозможность пройти для ВАЗ 2107 плановый ТО, так как на конструкцию фаркопа нужен сертификат и производственные согласования с органами ГИБДД;
• Та же самая причина не позволит выехать за границу страны;
• И, самое главное, может произойти разрыв кузова ВАЗ 2107, отрыв балки, разворот или переворот транспортного средства.

В том случае, если вы все – таки решились на установку фаркопа своими руками, то вот примерная последовательность действий:

• Выбор максимально транспортируемой массы вместе с массой пустого прицепа;
• Нужно выбрать правильную форму крюка для вашего будущего тягово – сцепного устройства. Крюки для фаркопа бывают следующие:

Крюк типа А, с грузоподъемностью до полутора тонн. Его крепеж на двух болтах. Считается простым и достаточно надежным в эксплуатации;

Крюк типа С, который хранится отдельно, за счет чего уменьшается передне – задний размер ВАЗ 2107,  он быстро снимается с помощью особого муфтового соединения;

Вариант крюка, который расположен ниже, является быстросъемным, и при этом совершенно не выступает за контур автомобиля, имея «скрытую конфигурацию.

Большую грузоподъемность, порядка 2,5 – 3 т имеют торцевые крюковые устройства типа F:

В этих случаях шар из кованой стали (ни в коем случае не литой) укреплен с помощью болтов М12.

На самодельном фаркопе можно использовать самый простой тип крюка – Н, его можно изготовить своими руками.

Он является сварным, и на подрамнике тоже укреплен с помощью сварки. На такое устройство нельзя давать вертикальную нагрузку более 70 кг и тяговую – более 900 кг полезного груза вместе с массой прицепа.

После выбора крюка следует определиться со схемой фаркопа, которая крепится к автомобилю. Одна из популярных схем показана ниже:
Приобретается электрический провод, фонари (стоп – сигналы, поворотники, противотуманные фары);
Следующим этапом является изготовление несущей балки – самой ответственной части фаркопа

Легче всего закрепить балку на кузове ВАЗ 2107 внизу, для того, чтобы не вырезать бампер.
Изготовление балки по силу специальной металлообрабатывающей мастерской, владеющей приемами лазерной резки и промышленной обработки металла
После изготовления балки необходимо провести подбор крепежных элементов, указанных в спецификации и проверка качества просверленных отверстий;
Следующим этапом будет покраска балки своими руками и их антикоррозийная обработка;
Теперь выполняется установка фаркопа, но перед ней нужно провести небольшую примерку, которую лучше выполнить на яме;
Теперь проводится установка на фаркоп электрики, согласно ГОСТ, или 7 – пиновую, или 13 – пиновую.
Делаем проверку фар и оптики;
Самое важное – тестовая езда с прицепом в разных режимах, но обязательно в удаленном от оживленного движения месте. Главное – посмотреть, не стирается ли крюк, нет ли срыва резьбовых затяжек и деформации балки.

Если все требования будут выполнены, то ВАЗ 2107 с установленным фаркопом, при правильной езде без рывков, будет вашим верным помощником.

Что нужно иметь

Можно и обойтись без ГИБДД. Есть перечень технических изменений, внесенных в конструкцию, которые не требуют согласования с госавтоинспекцией. Для того, чтобы не выписали штраф или, не дай Бог, не прекратили регистрацию транспортного средства у вас к обычному набору документов должно прибавиться:

• Сертификат соответствия (копия) и паспорт на фаркоп, который идет в комплекте с фаркопом. В паспорте должна стоять печать автоцентра, выполняющего установку ТСУ
• Документы, предоставленные автоцентром, имеющим сертификацию по выполнению данного вида деятельности. Вам выдается копия сертификата авто печатью, и акт выполненных работ.

Посмотрите ниже познавательное видео по внесению изменений в конструкцию. В нем рассказывается, в каком случае нужно вносить изменение в конструкцию в ГИБДД.

Виды разъемов, распиновка и схемы подключения

Разъем фаркопа, также называемый иногда штекером, позволяет стыковать электро-проводные элементы соединяемого с автоприцепом основного транспортного средства.

Различают такие виды разъемов:

1. тринадцатиконтактный разъем розетки, чаще использующийся в России;
2. европейский или американский стандарт, имеющий 7 пин, представляющий семи пиновые разъемы;
3. особенный (специальный) разъем.

Распиновка розетки фаркопа на семь контактов предполагает использование проводников (проводов), диаметр сечения (толщина) которых составляет 1,5 мм и 2 мм, а именно: 6 проводов по 1,5 мм и 1 провод — 2 мм.

Схема распиновки 7-контактного фаркоп-разъема:

• «L» — провод, который идет к левому поворотнику;
• «54G» — направлен к задней противотуманке;
• «31» — провод-«минус» (2,5 мм);
• «R» — к правому повороту;
• «58R» — провод, который отвечает за правый габарит и подсветку таблички государственного номерного знака;
• «54» — стоп-сигналы;
• «58L» — направление на левую «габаритку».

Распиновка розетки по 13 пиновой схеме подключения проводки фаркопа (распределение по цветам):

1. Желтый — левый поворотник и аварийное включение сигнализации.
2. Синий — противотуманки (если такие предусмотрены конструкцией авто).
3. Белый — «минус», он же «масса», отрицательный заряд (подключается к кузову автомобиля. Дает по 35 А на поворотники, габаритные фонари, «стопы»).
4. Зеленый — правый поворот-сигнал.
5. Коричневый — правый габаритный фонарь и освещение номерного знака.
6. Красный — стоп-сигналы (отсутствие этих автосигналов на прицепе вашего авто является нарушением согласно действующих правил дорожного движения).
7. Черный — левый габаритный огонь, частичное номерное освещение.
8. Розовый — фара заднего хода.
9. Оранжевый — «плюс», «положительный полюс» или питание авто, которое работает за счет аккумулятора, даже при выключенном зажигании машины.
10. Серый — в отличие от оранжевого, этот контакт обеспечивает работу только при включенном зажигании.
11. Черно-белый — контакт, имеющий отрицательный заряд (противопоставляется положительному серому контакт-сигналу в электрике на фаркопе).
12. Сине-белый — гнездо, которое остается запасным; сюда можно подключать сигнал-провод.
13. Оранжево-белый — отрицательный заряд к «оранжевому» контакту распиновки.

Нужно ли регистрировать фаркоп на ваз 2107

Фаркопы – необходимый элемент для установки прицепов на автомобилях. Деталь представляет собой металлический крюк, на котором закрепляется тягово-сцепное устройство (ТСУ).

С 2015 года вступил в силу Техрегламент ТР/ТС 018/2011, согласно которому, установка фаркопа приравнивается к модификации автомобиля и требует регистрации в ГИБДД. В то же время, регистрировать нужно не все изменения.

В частных случаях установка не подлежит обязательному оформлению.

Нужна ли регистрация фаркопа в ГИБДД?

Необходимость в процедуре регистрации фаркопа полностью зависит от марки авто и заявленных производителем характеристик:

• Если по документам на транспортном средстве уже установлен фаркоп в заводских условиях, никакой регистрации не нужно. Тяговое устройство, если оно подсоединяется к авто, нужно оформить.
• Если производитель не предусматривал наличия фаркопа на кузове, водители просто приваривают крюк. Этот случай действительно считается модификацией автомобиля и подлежит обязательной регистрации в ГАИ.

Согласно актуальному техническому регламенту таможенного союза, модификации транспортных средств должны соответствовать требованиям безопасности. Чтобы не было проблем с самодельным фаркопом, некоторые автовладельцы покупают заводской крюк. К таким изделиям прикладывают соответствующие документы о безопасности, что упрощает регистрацию.

Регистрировать модификации достаточно трудно. Лучше всего обращаться в ГИБДД заблаговременно, до установки крюка. Если на автомобиле нет заводского фаркопа, установка подразумевает съем бампера, изменение конструкции задней части кузова. Такие усовершенствования достаточно серьезны. Водитель, отказавшийся регистрировать самоделку, рискует получить административное наказание.

Документы на фаркоп

Водителю нужно несколько раз обращаться в ГИБДД с разными пакетами документов до установки фаркопа и после нее. Предварительно понадобятся:

• Заявление на бланке установленной формы;
• Двусторонняя копия паспорта на автомобиль (оригинал также нужно предоставить);
• Документы, подтверждающие соответствие фаркопа государственным требованиям безопасности и характеристикам;
• Свидетельство о регистрации транспортного средства в ГАИ.

После установки фаркопа нужно еще раз посетить отделение ГИБДД, чтобы зарегистрировать совершенную модификацию. Задача инспекторов – проверить, что фаркоп установлен правильно, не представляет опасности для других участников движения. Пакет документов:

• Карта диагностики автомобиля;
• Договор о покупке прицепа, если есть;
• Сертификат качества, подтверждающий качество фаркопа;
• Декларация из сервисной мастерской;
• Заявление о просьбе зарегистрировать модификацию от водителя;
• Заключение экспертизы.

Диагностическую карту и экспертное заключение выдают в официальных сервисных центрах и мастерских. Дополнительно водителю выдается акт о завершении экспертной работы.

Где получить документы на ТСУ

Получать необходимые документы придется в нескольких инстанциях:

• Сертификаты качества предоставляются в комплекте с фаркопами, если автовладелец покупает изделие, произведенное на заводе;
• Самодельные фаркопы нужно дополнительно проверять на соответствие марке автомобиля, характеристикам, заключение можно получить в сервисе или у сотрудников ГИБДД;
• Диагностическую карту также оформляют в сервисных центрах;
• Бланки заявлений выдаются в ГАИ;
• Технические паспорта на авто и прицеп должны быть у водителя на руках;
• Договор на покупку ТСУ и крепежного элемента можно заменить квитанцией и гарантийным чеком.

Рекомендуется предварительно позвонить в ближайшее отделение, запросить информацию по необходимым документам и адресам, где их можно получить. В некоторых отделениях процедура осмотра и проведения экспертизы отличаются.

В каких случаях устанавливать нельзя?

Согласно ПДД, установка фаркопа не допускается в следующих случаях:

• Деталь закреплена на кузове самостоятельно сваркой или самодельными болтами. Без специальной экспертизы использовать фаркоп опасно.
• Изделие уходит далеко за пределы бампера авто. Машины, едущие за таким ТС, рискуют столкнуться с металлическим фаркопом.
• Автомобиль относится к категории грузовых. На них не рекомендуется использовать прицепы, это создает опасность для всех участников движения.
• На фаркоп нет документов. Соответственно, нет уверенности, что изделие соответствует государственным нормативам.

Документы на фаркоп легкового автомобиля

В 2021 году в России действует технический регламент таможенного союза ТР ТС 018/2011 О безопасности колесных транспортных средств. Именно этому документу должны соответствовать транспортные средства и установленное на них оборудование.

Рассмотрим пункт 77 раздела 4 главы V технического регламента:

1) при установке на транспортное средство компонентов:

• предназначенных для этого транспортного средства и прошедших оценку соответствия в составе данного транспортного средства, что подтверждено документацией изготовителя компонентов;
• предусмотренных изготовителем транспортного средства в эксплуатационной документации;

Читать дальше: Комиссия за выдачу банковской гарантии налоговый учет

2) при серийном внесении изменений в конструкцию на основании разработанной и согласованной в установленном порядке конструкторской документации, если на ее основе была выполнена оценка соответствия внесенных изменений.

Итак, существуют 2 случая, при которых фаркоп можно не регистрировать в ГИБДД:

• При серийном внесении изменений в конструкции. В данном случае речь идет об установке ТСУ на заводе.
• При установке фаркопа в качестве дополнительного оборудования, если одновременно выполняются 2 условия:

• Изготовитель предусмотрел установку фаркопа в эксплуатационной документации. В данном случае речь идет о руководстве по эксплуатации, которое выдается при покупке любого автомобиля. Откройте данный документ и найдите раздел, посвященный использованию прицепа. Если такой раздел есть, то все в порядке.
• Фаркоп должен иметь документацию изготовителя, подтверждающую, что он предназначен для использования именно на автомобиле Вашей модели и прошел оценку соответствия.

Таким образом, список необходимых документов для использования фаркопа:

• Руководство по эксплуатации автомобиля.
• Документы на фаркоп, подтверждающие, что он подходит для автомобиля нужной модели.
• Сертификат на фаркоп, подтверждающий, что он соответствует требованиям Технического регламента.

Обратите внимание, возить указанные документы с собой и предъявлять их сотрудникам ГИБДД Вы не обязаны. Их можно хранить и дома

Просто если у сотрудника ГИБДД возникнут вопросы по поводу фаркопа, сразу же скажите ему, что все необходимые документы у Вас есть и тягово-спцепное устройство установлено законно. Обычно этого бывает достаточно. Если полицейский все же решит оформить протокол, то Вы сможете оспорить его на основании имеющихся документов.

Пошаговая инструкция регистрации фаркопа

Регистрация фаркопа для легкового автомобиля предусматривается Техническим регламентом № 018/2011, принятым решением комиссии Таможенного союза № 877.

Оформление экспертиз до и после установки дополнительных устройств производится в соответствии с Методическими рекомендациями, установленными письмом МВД № 13/5-8230 от 20.11.2015.

Предварительная экспертиза. Необходимые документы для ГИБДД

Когда на машину монтируется устройство, не предусмотренное изготовителем в качестве дополнительного оборудования, в ГИБДД обязательно следует оформить разрешение на его использование.

В экспертном заключении указывают:

• данные о владельце машины;
• информацию об автотранспорте (регистрационный государственный номер, номер и объем двигателя, страна-изготовитель, год выпуска и т. д.);
• информацию об устанавливаемом оборудовании с полным описанием всех свойств;
• правомерность вносимых изменений;
• список и характер рекомендуемых работ;
• требования к вносимым трансформациям;
• рекомендации по выбору сертифицированных СТО;
• вывод.

Следующим шагом оформления регистрации станет получение разрешения инспекции ГИБДД на внесение изменений в устройство автотранспорта.

В МРЭО хозяин машины представляет:

• сертификат соответствия на фаркоп;
• СТС и ПТС;
• свидетельство о регистрации автомашины;
• заявление установленной формы;
• экспертное заключение о допустимости монтажа ТСУ;
• эксплуатационную документацию на автотранспорт.

Согласие инспектора на монтаж ТСУ проставляется в верхней части заявления и удостоверяется его подписью.

Монтаж фаркопа. Сертификат соответствия

Частью 4 статьи 16 Закона № 196-ФЗ от 10.12.1995 установлена обязательная повторная сертификация новых устройств, устанавливаемых в автотранспорт, меняющих его конструкцию.

Устанавливая фаркоп, необходимо воспользоваться услугами сертифицированного центра, имеющего право на установление устройства и выдающего необходимую документацию:

• договор на осуществление монтажных работ;
• сертификат на оказываемые услуги по ТО и ремонту;
• паспорт на установленное ТСУ с печатью центра, его установившего, и сертификат соответствия;
• заявление-декларацию о качестве и объеме монтажных работ по установлению ТСУ.

После осуществления монтажа фаркопа в сертификационном центре техобслуживания, на станции ТО, включенной в специальный перечень технических станций, проверяются работа механизма машины, ее технические характеристики. Итогом проверки в установлении безопасности и работы устройства становится выдача диагностической карты.

Техническая экспертиза ГИБДД после установки. Документы для регистрации

После установки фаркопа для его регистрации необходимо получить протокол экспертизы о внесенных изменениях.

Такой протокол может быть оформлен экспертным учреждением, прошедшим соответствующую аккредитацию.

Для получения протокола следует представить:

• заключение эксперта о возможности монтажа ТСУ (предварительную экспертизу);
• сертификат соответствия и паспорт на ТСУ;
• сертификат соответствия на работы по монтажу;
• заявление о внесении изменений с отметкой инспектора о разрешении;
• заявление-декларацию о произведенных работах по монтажу;
• свидетельство о госрегистрации;
• ПТС;
• заявление на составление протокола.

Свидетельство оформляется в МРЭО после предъявления:

• всех сертификационных документов на устройство;
• заключения предварительной экспертизы;
• протокола технической экспертизы безопасности;
• заявления о внесении изменений в конструкцию автомобиля с отметкой о разрешении;
• квитанции об оплате госпошлины;
• диагностической карты;
• документации на машину (СТС и ПТС);
• паспорта автовладельца.

Установка на автомобиле

Основной порядок действий

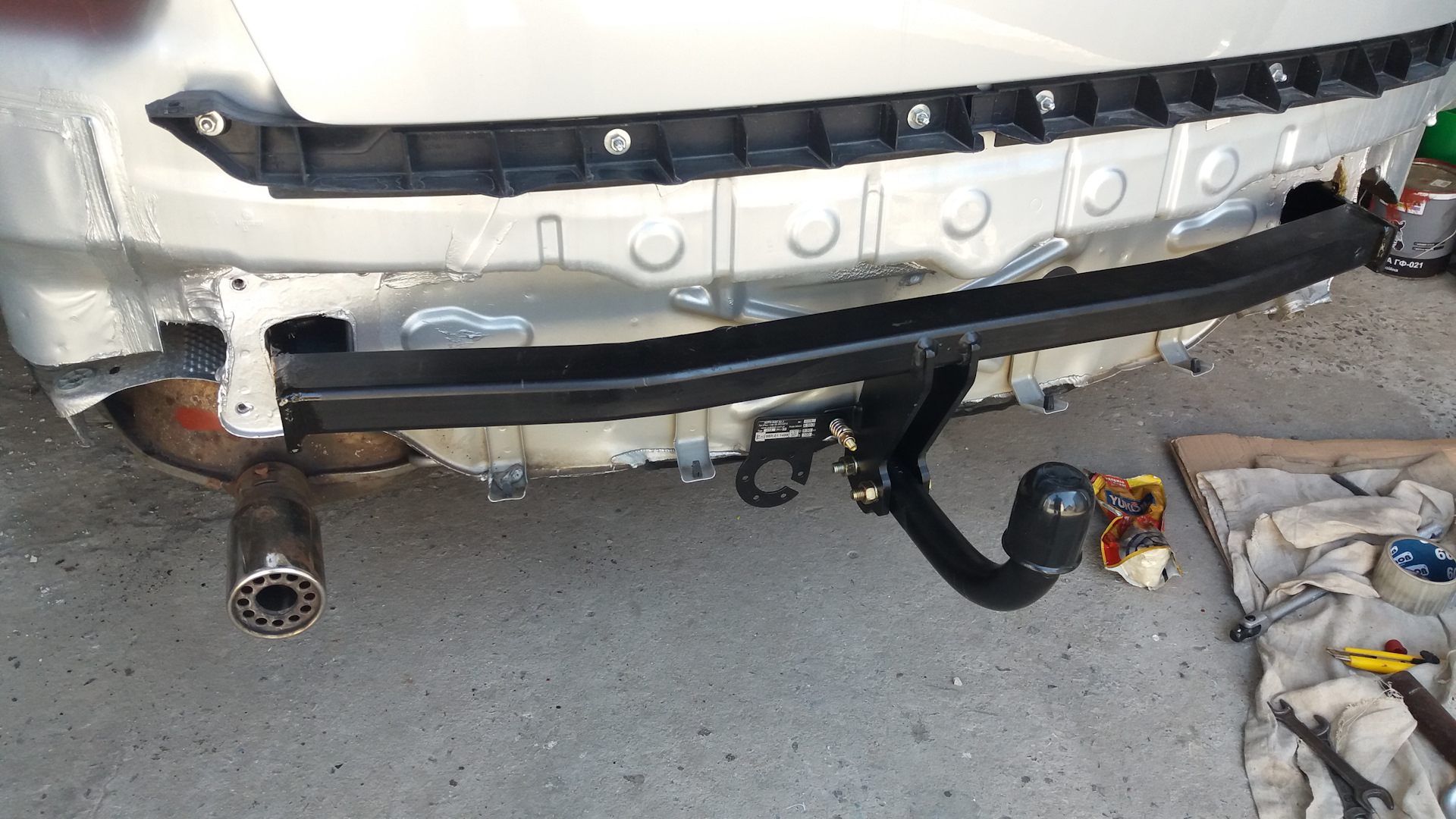

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
8. Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов. Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

• Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
• После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

• Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
• Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
• Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

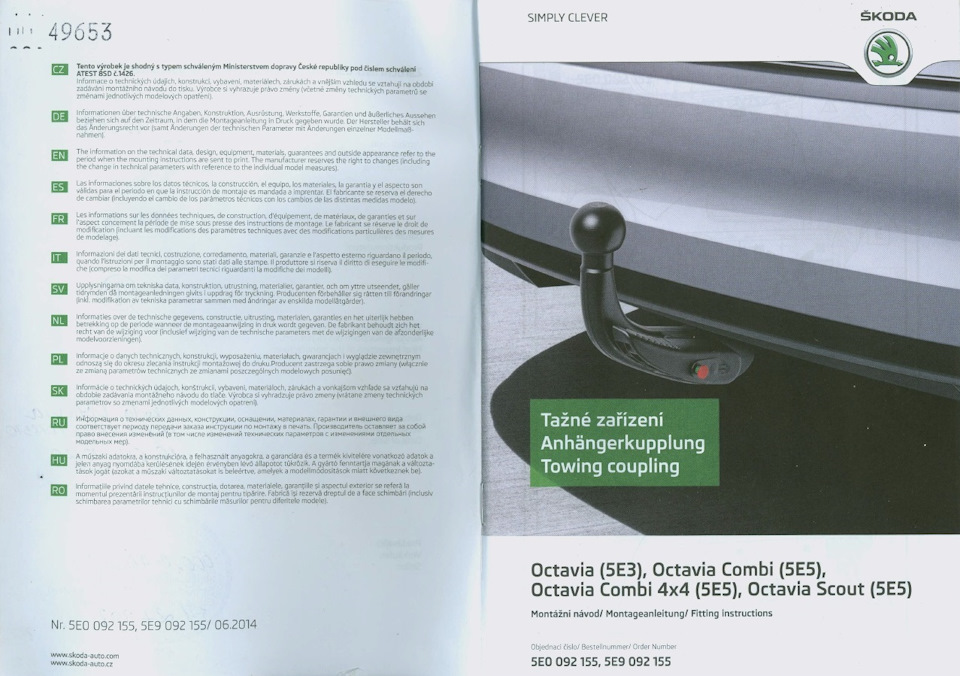

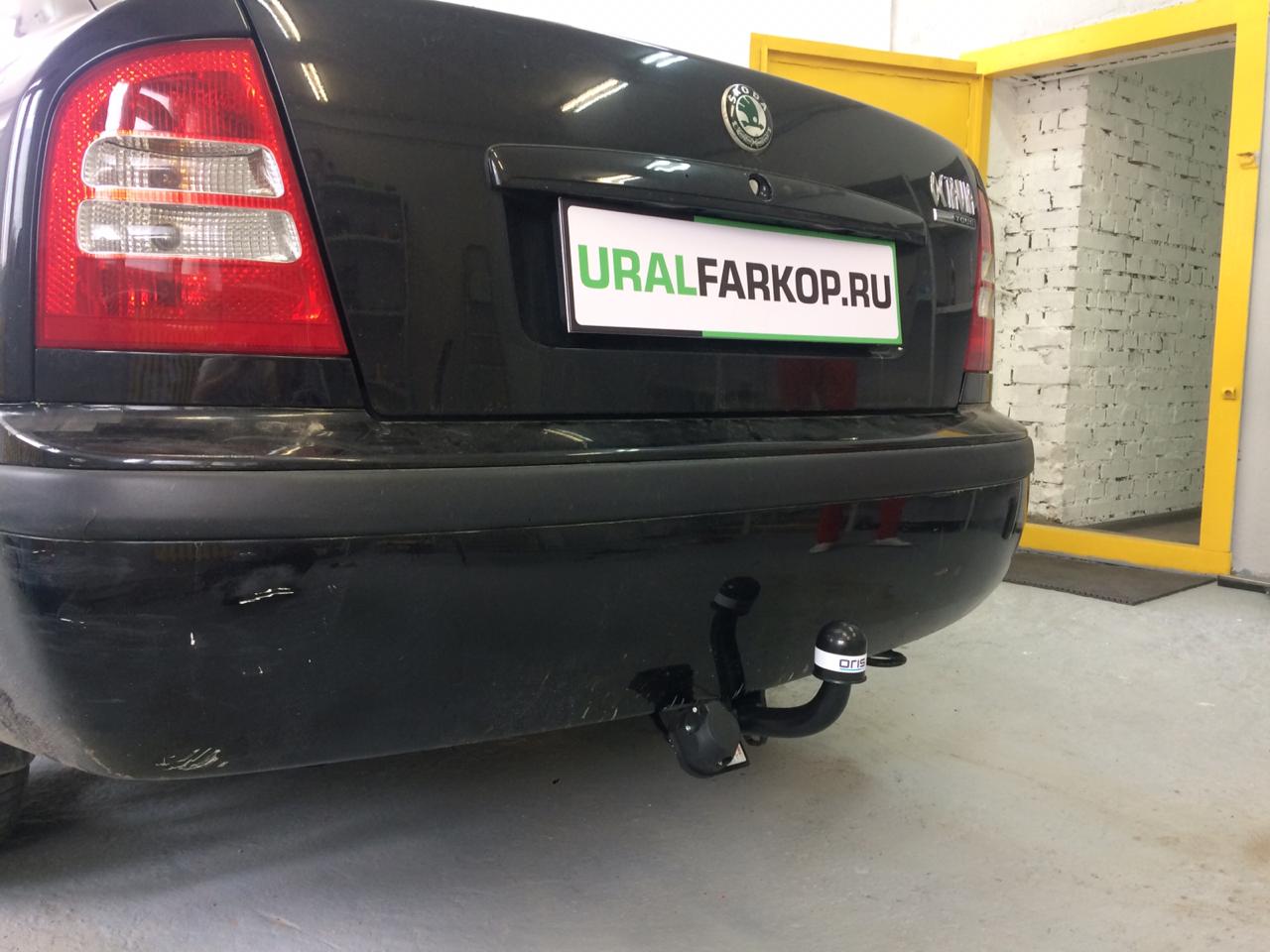

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
2. Механически можно демонтировать его с помощью специального ключа.
3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Порядок проведения электромонтажных работ при подключении розетки фаркопа

p, blockquote 45,0,0,0,0 —>

1. Первый этап работ: определение схемы подключения, необходимости применения блока согласования, выбор типа разъема.

p, blockquote 46,0,0,0,0 —>

Если на момент установки разъема прицепа, последнего еще нет в наличии, либо вообще не планируется его покупать, предполагается использовать только прокатные средства, рекомендуется установить сразу 13-пиновый универсальный разъем.

p, blockquote 47,0,0,0,0 —>

Видео — почему 13-пиновая розетка для фаркопа предпочтительна в некоторых случаях:

p, blockquote 48,0,0,0,0 —>

p, blockquote 49,0,0,0,0 —>

В этом случае с помощью переходника 13/7 pin без всяких проблем можно подключить обычный грузовой прицеп.

p, blockquote 50,0,0,0,0 —>

p, blockquote 51,0,0,0,0 —>

Есть, конечно, и обратный вариант – переходник 7/13, однако часть пользовательских соединений, в том числе для зарядки АКБ, придется проводить вне разъема, что очень неудобно.

p, blockquote 52,0,0,0,0 —>

p, blockquote 53,0,0,0,0 —>

Если у вас автомобиль до 2000 года выпуска, возможно, нет необходимости устанавливать блок согласования. В этом случае следует на 25% увеличить номинал предохранителей, обслуживающих поворотники и задние световые приборы.

p, blockquote 54,0,0,0,0 —>

2. Далее в обязательном порядке необходимо проверить все электрические цепи в разъеме прицепа (если имеется).

p, blockquote 55,0,0,0,0 —>

Этого можно не делать только в случае использования прокатного прицепа, их проверяет арендодатель, и несет ответственность за работоспособность и безопасность.

p, blockquote 56,0,0,1,0 —>

Наиболее типичные неисправности электрооборудования прицепа:

p, blockquote 58,0,0,0,0 —>

• «отгнивание» электропроводки, особенно в зоне соединений, контактов, паек;
• короткие замыкания в зоне трущихся частей;
• выход из строя световых ламп;
• большие токи утечки, связанные с солевым покрытием автодорог и заездом в водоемы (прицепы лодок, особенно на морском побережье).

3. На третьем этапе разрабатывается схема трассировки (какой провод, какого цвета, какого сечения, куда идет, как идет, где соединяется, с чем соединяется, и, наконец, как соединяется).

p, blockquote 59,0,0,0,0 —>

По-порядку. Если купленный разъем прицепа укомплектован проводниками, нет смысла их заменять. В противном случае следует выбирать проводники в точном соответствии с приведенными выше на рисунках цветами и сечениями.

p, blockquote 60,0,0,0,0 —> adsp-pro-3 —>

Наиболее трудно определить путь прохождения проводов от разъема внутрь багажного отделения таким образом, чтобы он был незаметен, проводники не могли повредиться при эксплуатации и вызвать короткое замыкание, не нарушилась герметичность салона. В большинстве случаев производители предусматривают штатное отверстие.

p, blockquote 61,0,0,0,0 —>

Соединения можно (и лучше) произвести с помощью стандартного метода: снятие изоляции + скрутка + пайка + термоусадка. Все соединения необходимо производить как минимум при выключенном зажигании. Есть вариант соединения с помощью специальных клипс.

p, blockquote 62,0,0,0,0 —>

p, blockquote 63,0,0,0,0 —>

Такие соединения не обеспечивают больших токов, не так долговечны, но в некоторых случаях их можно применить при использовании грузовых прицепов.

p, blockquote 64,0,0,0,0 —>

Для дальнейших действий необходим минимальный набор инструмента и комплектующих:

p, blockquote 65,0,0,0,0 —>

• набор слесарного инструмента для демонтажа-монтажа элементов салона в процессе укладки кабелей;
• набор электромонтажного инструмента, при необходимости паяльник, припой, флюс;
• провода, электромонтажные клипсы, саморезы, кембрики, термоусадка, изолента, хомуты;
• мультиметр;
• контрольная лампа;
• зеркало (при установке в одиночку).

4. Подключение. На этом этапе необходимо быть максимально внимательным, лучше вначале подписать каждое соединение, только затем произвести электромонтаж.

p, blockquote 66,0,0,0,0 —>

Электрические соединения вне салона автомобиля необходимо «одевать» в термоусадку (кембрик, уменьшающий размеры при нагревании промышленным феном, можно зажигалкой).

p, blockquote 67,0,0,0,0 —>

5. Проверка. На этом этапе с помощью мультиметра определяют отсутствие коротких замыканий, прозванивают электрические связи. Лишь после этого можно включить зажигание и произвести тестирование всех функций.

p, blockquote 69,0,0,0,0 —>

Если бортовой компьютер выдает сведения об ошибках в работе электрооборудования, скорее всего, применение блока согласования при подключении прицепа для вашего автомобиля является обязательным.

p, blockquote 70,0,0,0,0 —> adsp-pro-4 —>
