Домкрат своими руками

Сложный вариант

Этот способ изготовления шнека позволит собрать качественное и точное приспособление, которое будет служить долгое время. Для начала делаются расчеты и чертеж, затем — замеры. Также стоит заранее подготовить инструменты и подходящий материал, а уже потом приступать к сборке самодельного бура.

Пошаговая инструкция по монтажу шнекового смесителя выглядит следующим образом:

• Взять подготовленную трубу, причем она должна быть гладкой, без каких-либо изгибов или деформаций. Просверлить на одном конце перпендикулярное отверстие с диаметром 8 мм. Здесь будет соединяться верхняя часть с ручкой.
• Снизу установить наконечник — эта деталь будет задавать направление движения земли. Сделать его можно из старой автомобильной рессоры. Вырезать необходимый квадрат можно при помощи болгарки.
• В трубе проделать продольный пропил, который должен иметь толщину равную наконечнику. Дальше следует вставить его острым кончиком внутрь трубы. В результате должно получиться приспособление, напоминающее копье.
• Соединить детали при помощи сварочного аппарата, не забывая о мерах безопасности.
• Вырезать из рессоры резак длиной равной ½ диаметра изготавливаемого бура, а уже на нем пропилить зубцы. Именно эти элементы будут вгрызаться в грунт, рыхлить его, а уже после земля будет попадать на спираль самодельного шнека.
• Расположить резцы таким образом, чтобы они были под острым углом к основной поверхности. После этого следует приварить детали к стальной трубе.
• Вырезать из металлического листа круг, одинаковый по диаметру со спиралью шнека. Проделать в его центре отверстие, в которое будет вставляться труба. Приложить изготовленный диск к резцу, приваренному к трубке. Сделать разметку их соприкосновения при помощи карандаша или специального маркера.
• По полученным отметкам разрезать круг от края до центра, лучше всего сделать это болгаркой. Разрезанный диск положить в тиски и скрутить элементы в спирали молотком. Изготовленный своими руками шнек насадить на трубу и приварить. В конце обработать поверхность металлической щеткой и покрасить.

Собственно, на этом работа окончена. Остается сделать ручку и удлинитель. Первую можно сделать пластиковой, она будет удобнее, а вот последнюю деталь можно изготовить из любой подходящей трубы.

Ручной подкат для подъема авто

Данное устройство не является домкратом в прямом смысле этого слова. Однако это одна из разновидностей подъемника механического типа.

Первым делом подготавливаем необходимые детали. Для этого используем следующие материалы: профильные трубы, полосы металла и кусок круглой трубы (заготовку из круглой трубы разрезаем вдоль, и используем одну из получившихся половинок).

Далее приступаем к изготовлению самодельного устройства. К отрезку профтрубы привариваем кусок круглой трубы, как это показано на фото ниже.

К противоположному концу профиля привариваем еще одну заготовку из профтрубы. К ней привариваем стойку из длинного отрезка профильной трубы — она будет выполнять роль рычага. К верхней части стойки надо приварить ручку.

Далее устанавливаем колесную ось из резьбовой шпильки, и привариваем ее. К стойке привариваем кусок профиля с мебельными колесиками.

Зачищаем сварные швы и приступаем к покраске. После этого устанавливаем опорные колеса.

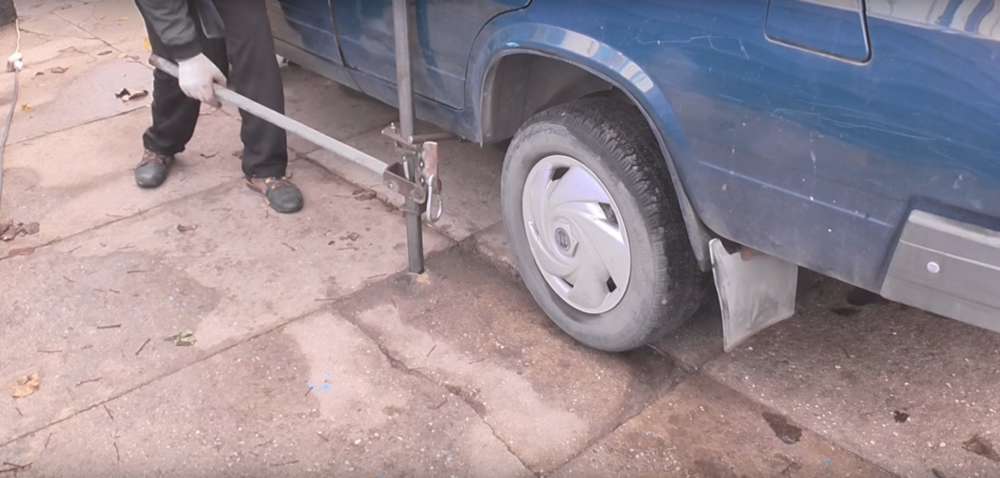

Принцип работы самодельного приспособления очень прост. Упираем подкат в днище автомобиля. Потом собственным весом давим на рычаг, и приподнимаем автомобиль. При этом на рычаг давить уже не нужно.

Пошаговый процесс изготовления самодельного подкатного домкрата показан в авторском видеоролике.

Если эта самоделка вам понравилась — можете повторить. Но обязательно надо использовать автомобильные страховочные стойки.

Виды домкратов

Прежде, чем начинать изготавливать домкрат для автомобиля своими руками, нужно определиться с тем, какой конструкции он будет. Для этого необходимо знать основные разновидности этих устройств, которые можно встретить в магазинах:

• Реечный. Этот вид используется очень давно. В его основе лежит длинная металлическая рейка с отверстиями, рычаг и трещотка с перпендикулярно расположенным концом. Отводя рычаг вниз, трещотка вместе с собой поднимает тяжесть. Отводя вверх — она срабатывает, стопоря себя в одно из ближайших на рейке отверстий вместе с грузом. Затем цикл снова повторяется;

• Винтовой. Самый распространённый домкрат среди отечественных автолюбителей. Он может быть представлен по-разному, но принцип работы один и тот же — вращаясь, винт поднимает или опускает динамическую часть. Она зачастую выполнена в виде прочного рычага, прикреплённого к подвижному механизму, который в свою очередь ходит по кронштейнам в корпусе. Есть ещё ромбический домкрат. Он гораздо практичнее и представляет собой корпус в форме ромба, который сделан из четырёх подвижных частей. Внизу прикреплена подставка, а вверху — подъёмная платформа. Через боковые крепления проходит длинный винт. Если его крутить, фигура будет либо складываться, либо вытягиваться вверх, поднимая груз;

• Гидравлический. Чаще всего такие устройства можно встретить у дальнобойщиков, которые поднимают тяжёлые оси грузовиков при замене колёс. Они могут быть представлены по-разному и иметь различный принцип работы, но смысл у всех одинаков — есть ручной насос, которым создаётся давление масла в главном цилиндре. Под его действием начинает вылазить платформа с тяжестью. Эти домкраты характеризуются высокой грузоподъёмностью, а также большой массой и высотой;

• Пневматический. Чем-то напоминает воздушный баллон, какие устанавливаются на пневматическую подвеску автомобиля. Проще говоря, это небольшая платформа на колёсиках (может и без них), на которую прикреплена пустотелая толстостенная резиновая подушка. Через штуцер подаётся воздух из компрессора или баллона. Создаётся давление, и подушка начинает подниматься.

Это основные виды домкратов, которые используются чаще всего. Они классифицируются именно по виду используемой силы (механической, гидравлической и т.д.), но разновидностей их существует много. Так, например, гидравлические устройства бывают откаточными, цилиндрическими, прицепными, двухуровневыми. То есть, вид домкрата один, а его типов несколько. Поэтому есть большой выбор для того, чтобы самостоятельно изготовить собственную модель, используя прототип.

Меры безопасности

При работе с пневматическим домкратом требуется неукоснительно соблюдать требования техники безопасности, оговоренные в инструкциях по их эксплуатации. При этом нужно помнить, что домкрат не является страховочным устройством и предназначен только для подъема автомобиля.

В связи с этим в обязательном порядке необходимо зафиксировать:

• колеса автомобиля при помощи противооткатных упоров, которые не допустят самопроизвольного перемещения транспортного средства во время проведения ремонта;
• кузов автомобиля на необходимой высоте, использовав для этого страховочные упоры.

Кроме того нужно проверить и убедиться в том, что колеса автомобиля заторможены стоя-ночной тормозной системой.

Инструменты и материалы для самодельного домкрата

Для того чтобы изготовить домкрат, должен быть подходящий инструмент. Первым делом это сварка, поскольку с её помощью будет происходить сборка. Желательно, чтобы это был полуавтоматический аппарат с углекислотой. Тогда швы получатся гораздо ровнее и не будет лишнего шлака

Второе, что не менее важно, это болгарка. Хорошо, если в ассортименте есть и маленькая, и большая

С их помощью вы будете вырезать заготовки из стали. Также понадобится дрель, ведь придётся проделать не одно отверстие. Чтобы с лёгкостью обрабатывать железные детали, обязательно нужно электрическое точило. Оно является ключевым в процессе подгонки. Кроме этого желательно иметь ещё ручные инструменты: напильники, надфили, бруски, молотки, отвёртки, рашпили, лерки с набором метчиков, кувалды, тиски и т.д. Чем больше под рукой будет приспособлений, тем проще покажется процесс изготовления.

Чем больше имеется инструментов в наличие, тем легче и лучше получится домкрат

Токарный станок в любом деле является отличным помощником, но не у каждого он есть. В принципе можно справится и без него, но если у вас в гараже или мастерской стоит такой агрегат, то получится намного быстрее. Ведь с помощью фрезерной установки легко выточить или обработать любую деталь. Например, болт или прут. В общем, свой станок будет очень кстати.

Стоит также поговорить о материале. Его можно купить на рынке или в пункте приёма металлолома. Второй вариант намного дешевле, поскольку на приёмах лома весь металл ржавый и побитый. Для эксплуатации он не годится, но в качестве донора самое то. Желательно, конечно, побольше всего закупить. Ведь в зависимости от того, какой домкрат вы хотите, могут понадобиться дополнительные механизмы или крепления, которые самому изготовить не удастся. Поэтому будьте готовы к приобретению некоторых комплектующих на рынке.

О преимуществах и недостатках конструкции

Данный чертеж самодельного подкатного домкрата показывает, что в плане необходимого инструмента и материала конструкция достаточно затратная. Если, конечно, у вас нет половины материала в гараже, который находится там в качестве ненужного хлама.

Из материала вам понадобится швеллер со стенками 4,5 мм и полками 7,5 мм толщиной. Также необходим сварочный аппарат и старый бутылочный гидравлический или обычный пневматический домкрат. Не стоит делать рычаги слишком длинными, по 400-500 мм. Но если было сделано именно так, стоит задуматься об изготовлении дополнительного упора. Преимущество такого домкрата заключается в том, что им удобно пользоваться. Но в это же время возить его с собой в багажнике – не самое лучшее решение. Оптимально применять в качестве стационарного «гаражного» инструмента.

Как размотать кабель с барабана?

Для того чтобы размотать кабель своими руками используют стальную ось, которую вдевают через отверстие в катушке. Габариты стальной оси зависят от того, какие размеры имеет барабан. Как правило, такие оси идут в комплекте с транспортерами и специальными автомобилями.

Существуют различные способы разматывания кабельной продукции. К основным относят:

• Размотка с транспортера или специального автомобиля (например, трубоукладчик), который двигается. Если такой механизм отсутствует, то можно использовать специальные сани, которые передвигаются с помощью трактора или тягача. Разматывание осуществляется в траншее. Катушка устанавливается на транспортере или в кузове автомобиля. Также ее можно установить на специальную планку трубоукладчика. Применяется в тех случаях, когда у конструкции есть возможность передвигаться вдоль траншеи, а также в тех случаях, когда внутри траншеи нет различных препятствий, через которые необходимо будет протягивать провод.
• Размотка с помощью автомобиля или трактора. На одном из концов траншеи устанавливается барабан, который в свою очередь крепится к трактору или автомобилю, которые будут тянуть кабель. Применяется такой способ, также как и первый, а именно в местах, где конструкция перемещается свободно вдоль траншеи и внутри траншеи отсутствуют трубы или блоки, через которые необходимо протягивать провод.
• Размотка с помощью каната и приводной лебедки. На один из концов линии размещается барабан с проводкой. Кабель разматывается по роликам каната специальной лебедки вдоль траншеи. Она может быть либо с ДВС (двигатель внутреннего сгорания), либо электрифицированная. Используется в тех моментах, когда раскатывать с движущего устройства невозможно по различным причинам.
• Размотка вручную. Способы 3 и 4 похожи, разница лишь в том, что в этой методике подойдет ручная лебедка. Такая схема применяется для прокладки кабельной продукции на небольшие расстояния, когда приводное приспособление нет возможности использовать (например, отсутствует электроэнергия).
• Применение лебедки с роликами. Применяется для того, чтобы размотать кабель в производственных помещениях для прокладывания по конструкциям на горизонтальных участках. Суть такой методики заключается в следующем: на домкрат устанавливается оборудование, которое разматывает кабель электролебедкой с роликами.
• Размотка без использования роликов, вручную. Электрокабель разматывается вручную. Используется при установке проводки на незначительное расстояние при использовании небольшого количества проводов. Например, когда прокладывается один провод на расстояние до 100 м.
• Подъем с использованием лебедки. Применяется при прокладке проводов внутри помещения на вертикальных участках. Бухта (барабан) устанавливается на домкрате на нижней отметке, лебедка устанавливается на верхней отметке. Подъем осуществляется за счет тяжения стальным канатом проводки.
• Спуск. Барабан в этом способе устанавливается на верхней отметке. К стальному канату, который разматывается, по мере опускания крепится кабель с помощью зажимов. Используется такой способ на трассах смешанного или вертикального типа, когда есть возможность использовать для подъема механизм для поднятия катушки на верхнюю отметку.
• Размотка с использованием лебедки. Такая методика применяется на вертикальных дистанциях, когда необходимо проложить проводку сквозь блоки междуэтажных перекрытий или через трубы. Для этого барабан или бухта размещается на одном из концов траншеи, лебедка крепится на другом конце. Размотать приспособление необходимо при помощи тяжения его канатом.
• Ручное разматывание. Способы 10 и 9 похожи. Отличие заключается лишь в том, что нет необходимости использования такого устройства, как лебедка. Также, эти способы похожи и по сфере применения. Используется при длине труб до 20 м. Возможно вам будет интересна информация о том, как проводится обработка кабельных трасс огнезащитным составом, о чем вы можете узнать из нашей статьи!

  Для размотки кабельной продукции используются различные приспособления и устройства. Например, это может быть тележка-транспортер, мобильный или стационарный держатель, платформы для катушек, а также ролики, которые разматывают барабан.

  На видео ниже наглядно рассматриваются некоторые устройства для размотки кабеля с барабана или бухты:

Изготовление домкрата своими руками

Домкрат для подвешивания кабельных барабанов может быть изготовлен самостоятельно, при соблюдении некоторых условий. Для создания подобной конструкции понадобится швеллер толстостенная труба D 50 мм, две резьбовые М 22 шпильки длиной по 40-50 см, 2 гайки М 22, сварочный аппарат.

1. К отрезку швеллера длиной 60 см, по средине под углом 90° приваривается труба длиной 50 см
2. В верхней части трубы вваривается втулка, таким образом, чтобы винт, плотно проходя сквозь ее отверстие, помещался внутрь трубы
3. К одному концу винта приваривается кусок швеллера, образуя ложе
4. На другой конец винта, до ложа накручивается гайка с приваренным к ней воротком
5. Свободный конец шпильки помещается во втулку и опускается в трубу
6. Вторая стойка изготавливается таким же образом
7. Для большей устойчивости в стороны от трубы можно приварить дополнительные упоры
8. На ложа между двумя стойками укладывается труба, которая продевается в отверстие барабана. Вращая гайки посредством воротков, шпильки выдвигаются из труб, поднимая перекладину с катушкой.

( 2 оценки, среднее 4 из 5 )

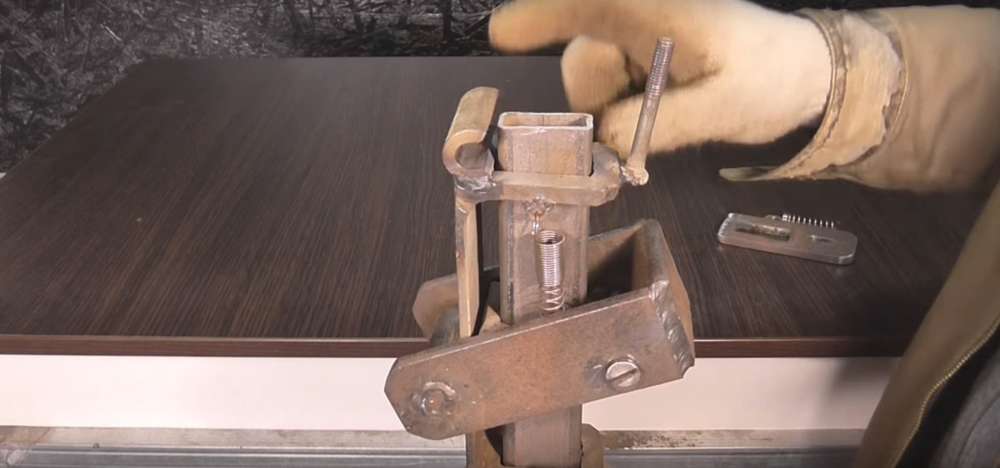

Пошаговый процесс изготовления реечного домкрата своими руками

Начнем с того, что в боковых стенках швеллера проделываем отверстия под свободный ход профильной трубы 20х40 мм. Основное отверстие можно сделать сверлением дрелью, а доработать его до нужной формы напильником. У кого есть аргон, тому повезло больше всех)))

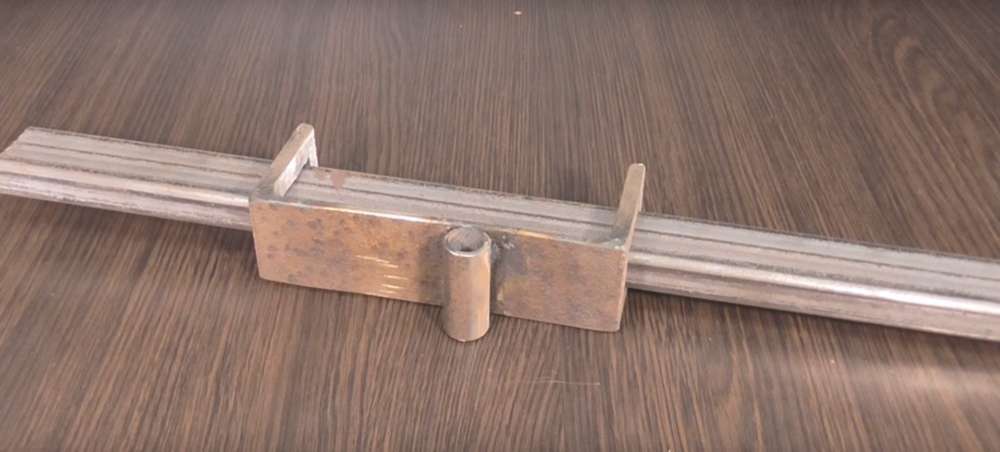

Кусок пол-дюймовой трубы приваривается с тыльной стороны швеллера с легким смещением от середины.

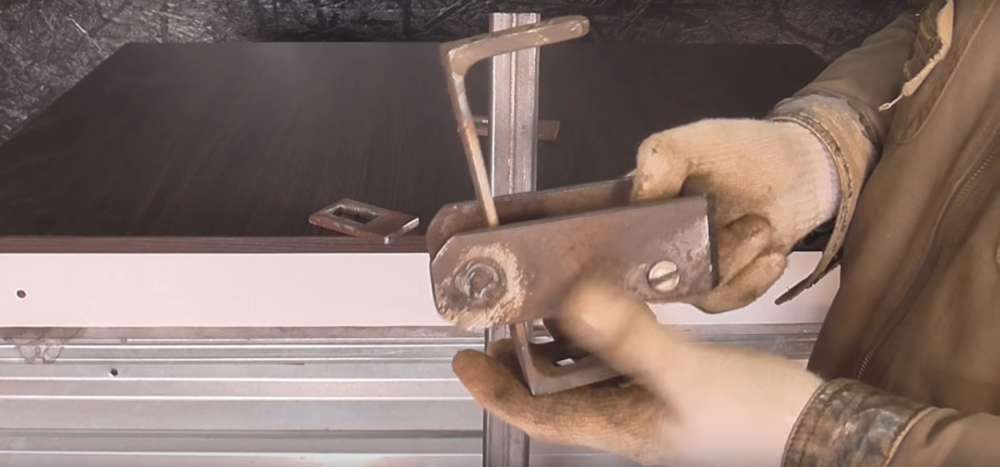

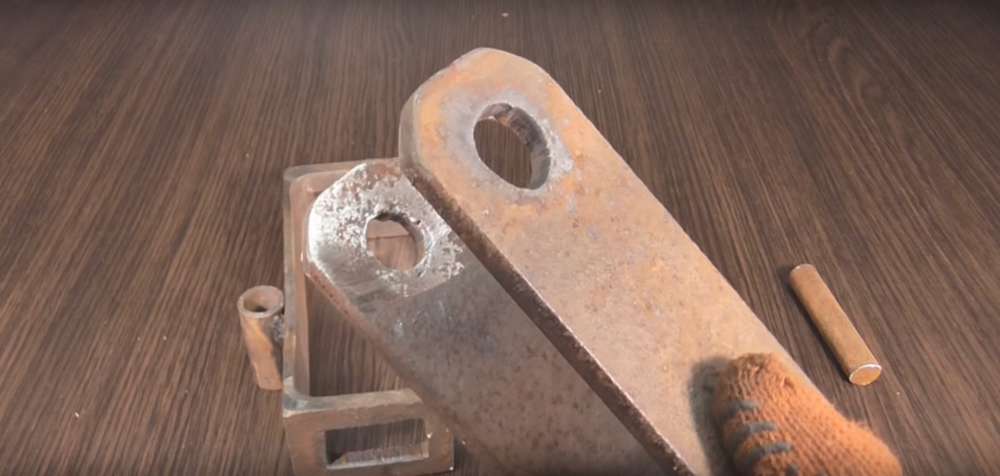

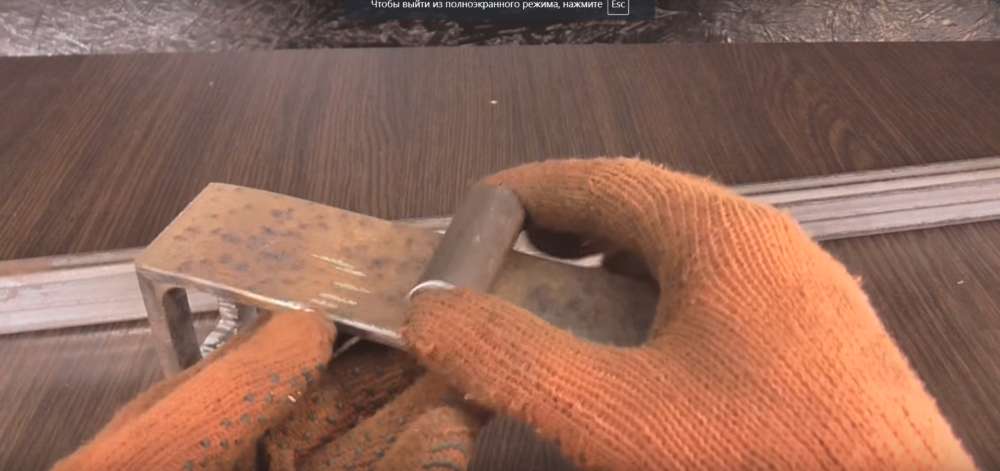

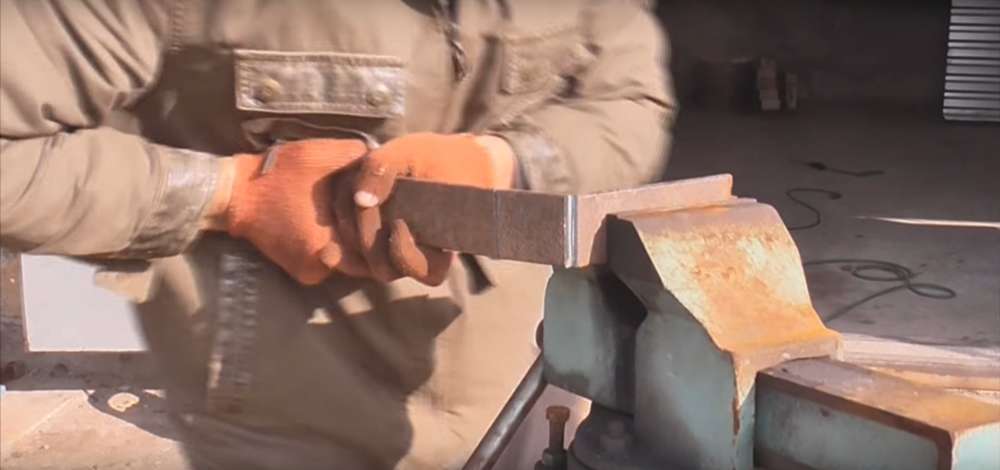

Далее необходимо изогнуть металлическую пластину, длиной около 400 мм, и получить П-образную форму детали. Чтобы проще и точнее это сделать, можно в местах изгиба сделать надрезы болгаркой, а затем проварить раскрытые швы. Края пластины скругляем и зачищаем.

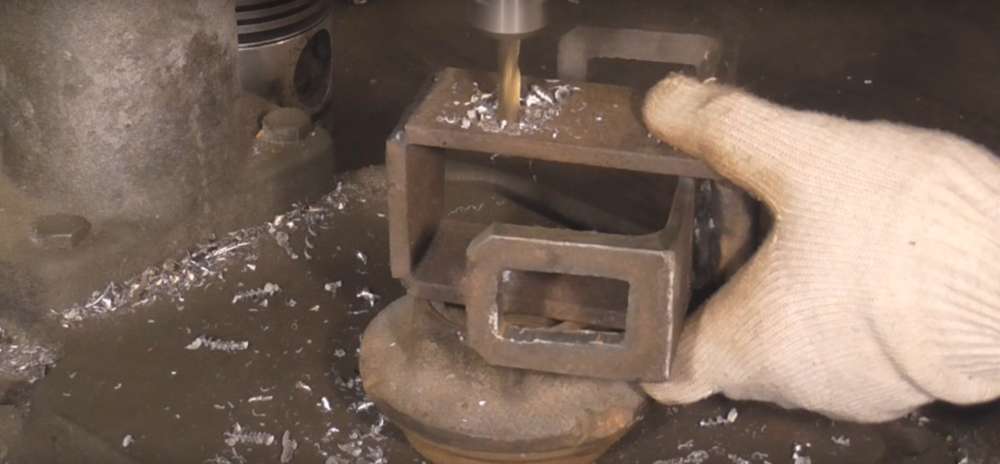

Затем в этой пластине делаем отверстия под ось, которая сделать эту деталь подвижной.

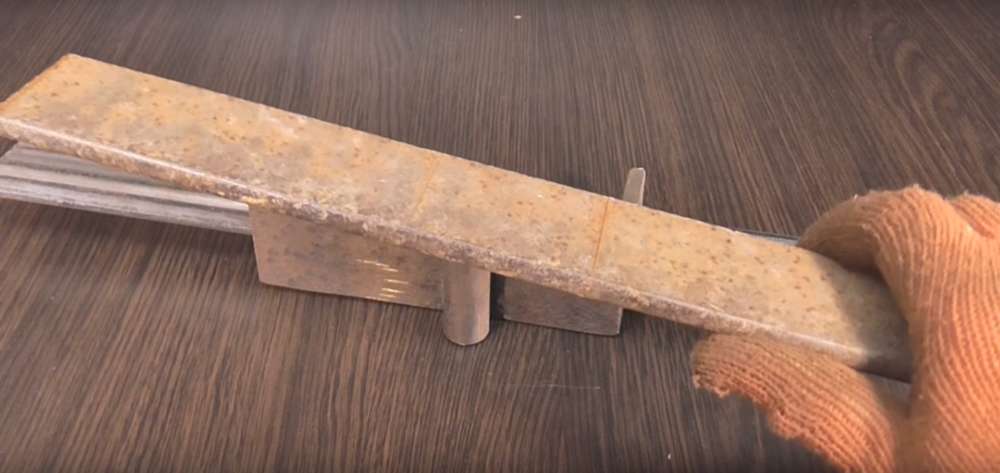

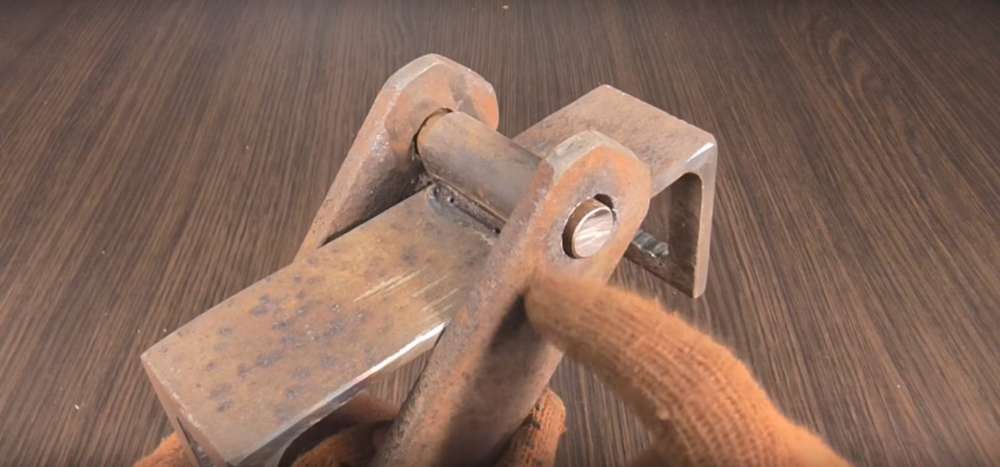

Примеряем посадку детали, вставляем палец (ось) и обвариваем его. Зачистить место сварки удобнее всего болгаркой со шлифдиском. Основа нашего домкрата готова.

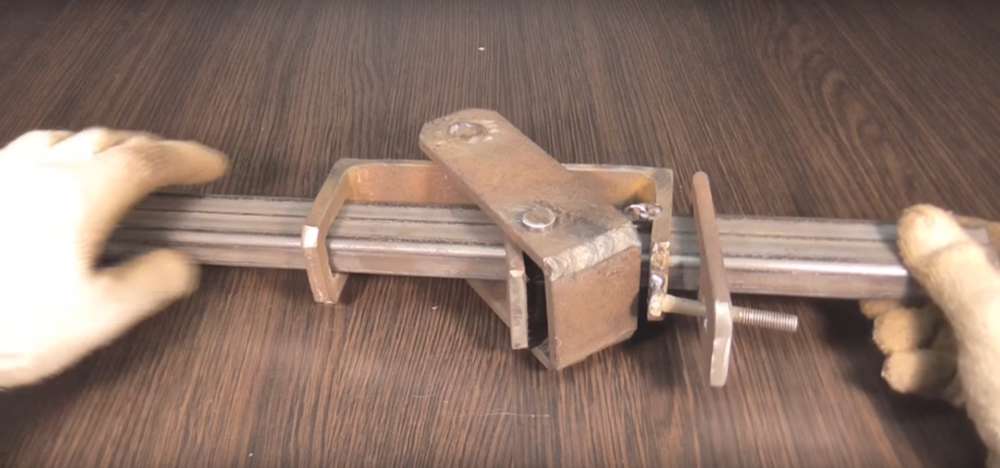

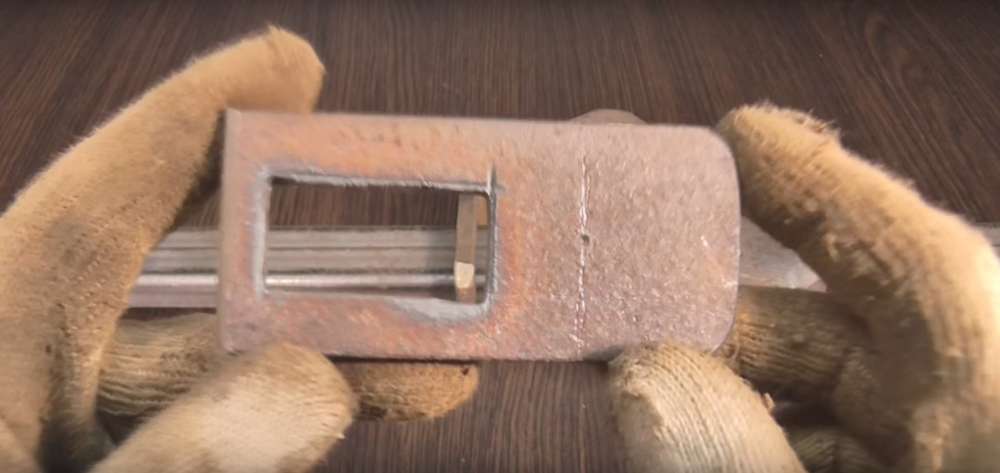

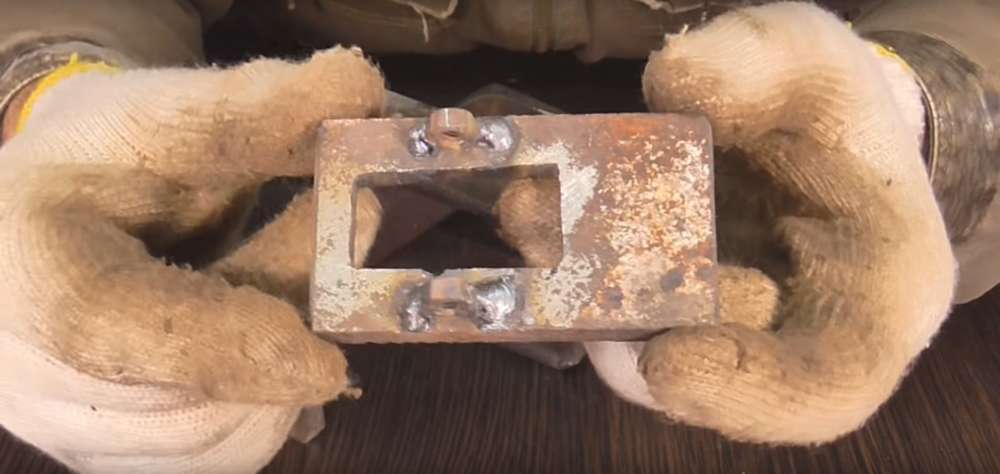

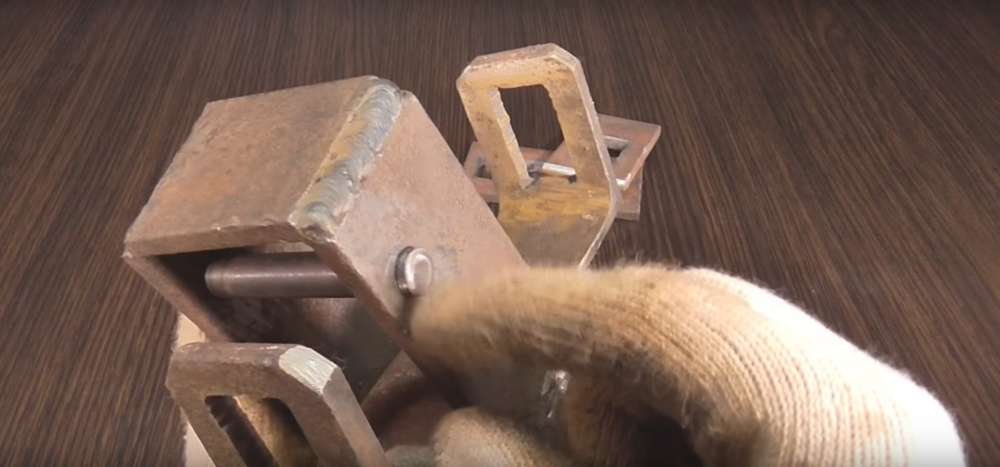

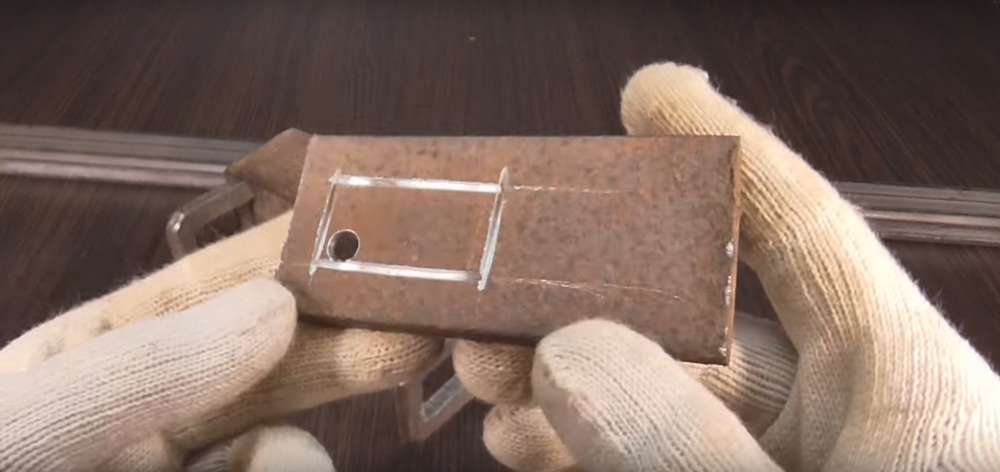

Для работы домкрата нужно сделать две прямоугольные шайбы из такой же пластины, толщиной 5-6 мм. Одна из них будет фиксировать стойку домкрата, вторая – отпускать нажим. Отверстия формируются напильником.

В П-образной пластине, установленной на рейке домкрата, проделываем отверстия диаметром 8 мм. Вставляем в него палец (обычный болт) и провариваем его. Поместив шайбу на её посадочное место, можно понять принцип работы домкрата.

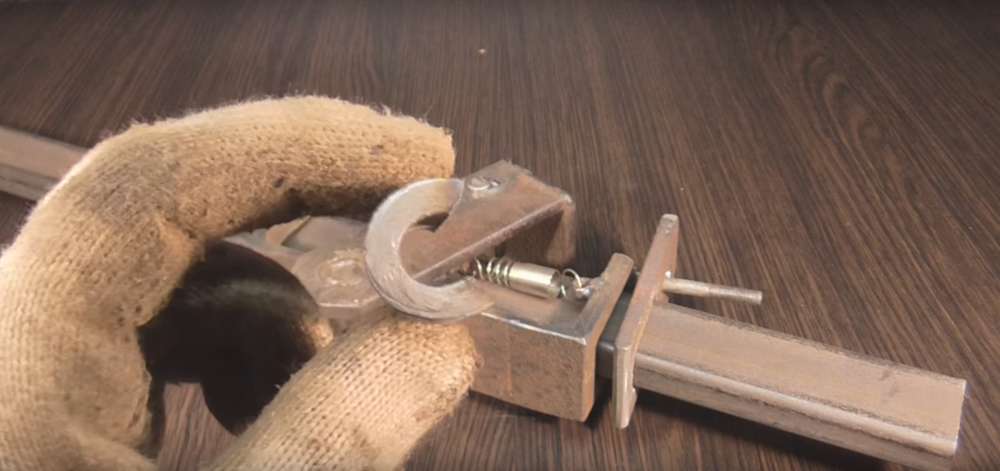

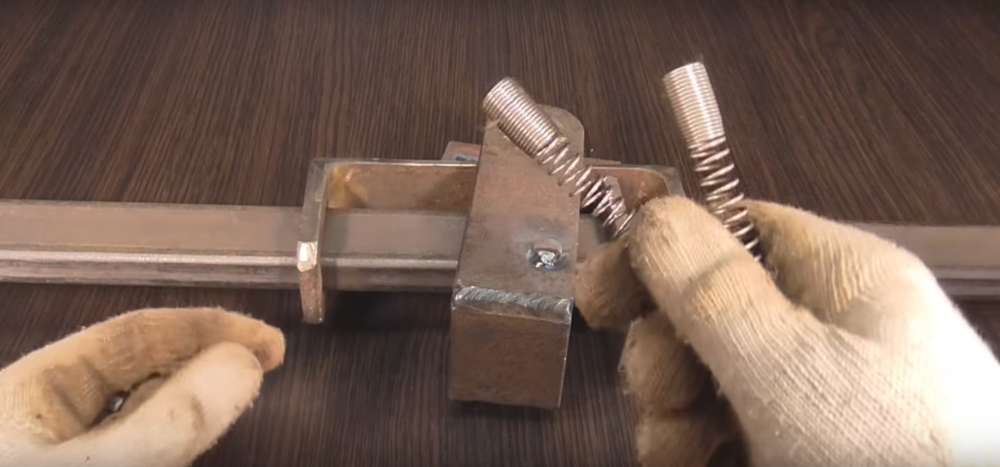

Остается приспособить для неё возвратный механизм, чтобы она сама возвращалась в исходное положение после давления рычага. Для этого привариваем четыре гайки на 6 мм к пластине и рамке домкрата. За них цепляем пружины, и проверяем их работу.

Вторая шайба будет фиксирующей, и не позволит упору домкрата опуститься вниз преждевременно. В ней проделываем отверстие на 8 мм под болт. Его необходимо развальцевать, чтобы обеспечить свободный ход болта при движении домкрата. Привариваем болт М8х80-100 к основной рамке домкрата под легким углом наружу.

Чтобы шайба не садилась вплотную, привариваем на основную рамку домкрата небольшой отрезок трубы с вырезанной стенкой. Полость трубы обеспечит свободный ход этой шайбы.

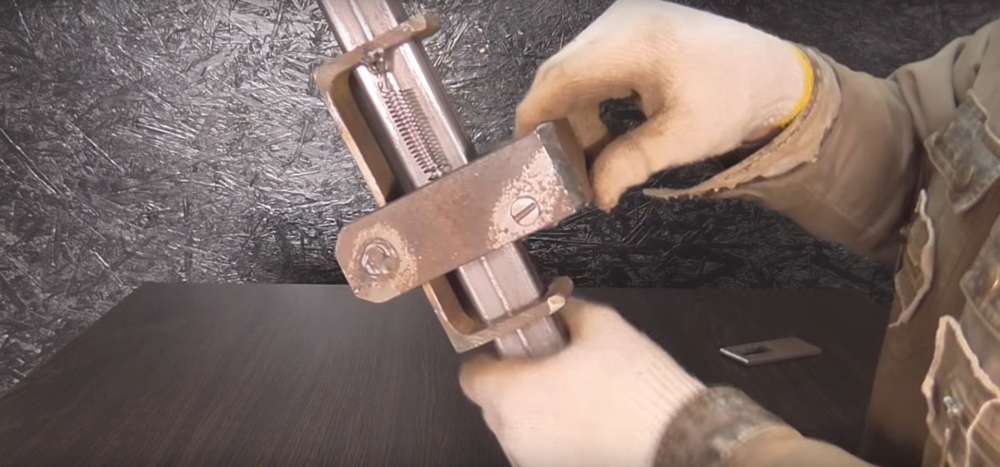

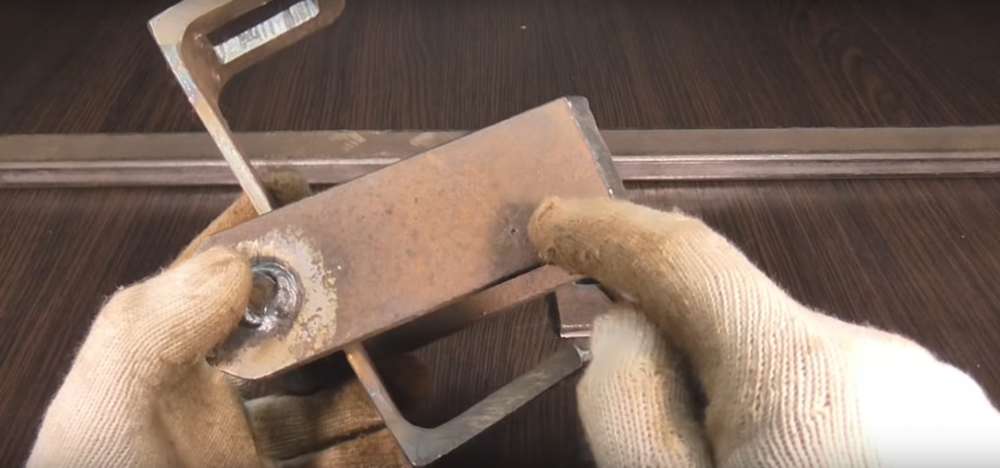

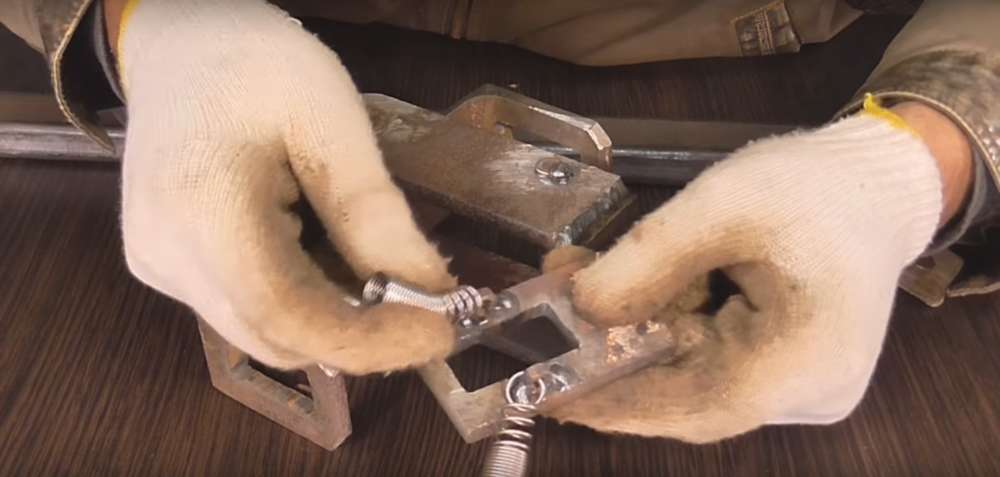

Шайбу вставляем снаружи рамки, прокладывая посадочный болт пружиной, рассчитанной на сжатие. Фиксируем болт гайкой.

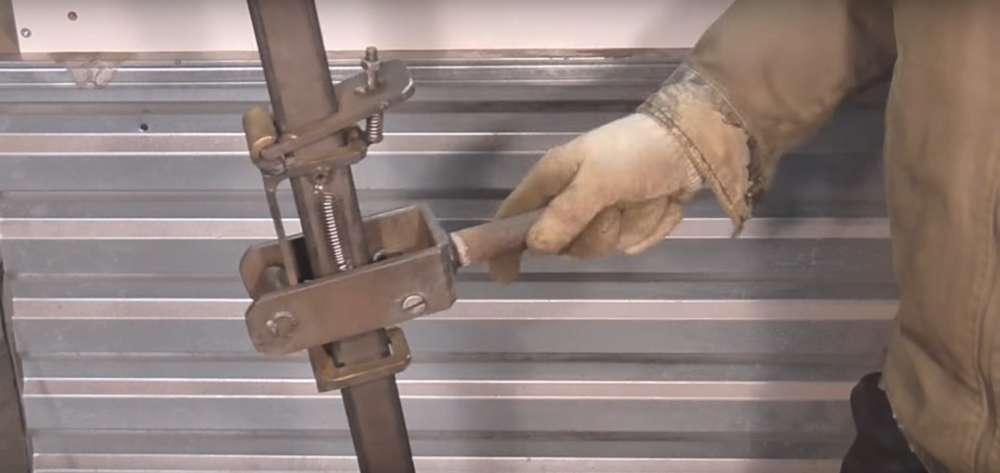

В завершении остается только приварить небольшой (20-25 см) рычаг к рамке домкрата. Подойдет труба или круглый пруток, в который затем можно будет вставить вспомогатель (трубу-рычаг).

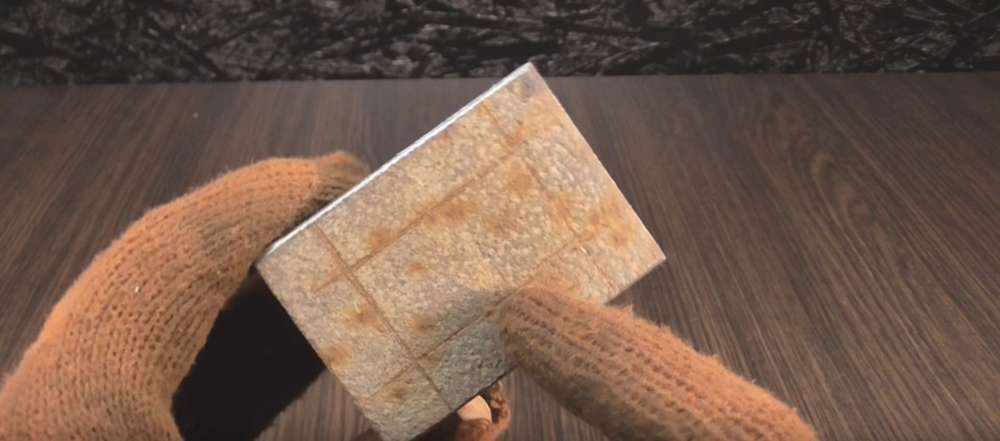

Прямоугольный упор домкрата делаем из отрезка пластины толщиной 5-6 мм. Привариваем его с тыльной стороны рамки домкрата. Для повышения универсальности инструмента, делаем в нем отверстие и закрепляем мощный карабин.

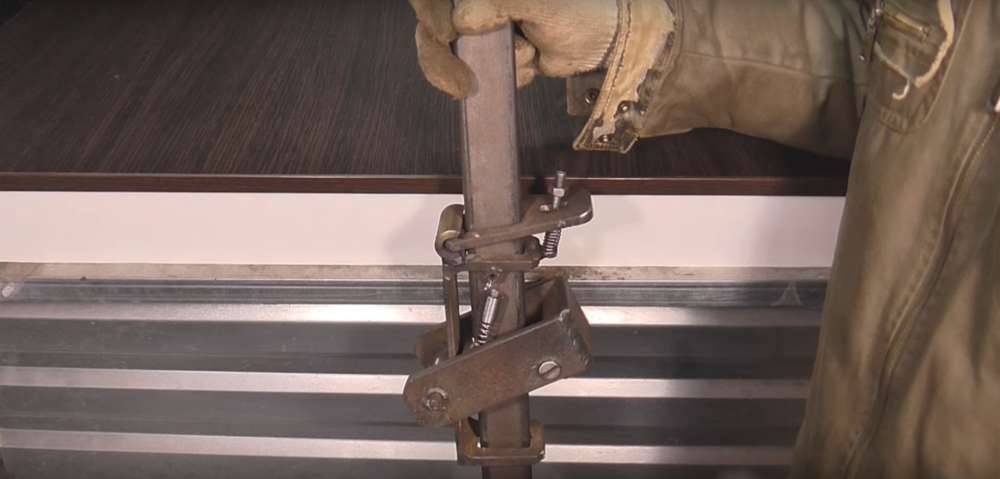

Принцип действия такого домкрата напоминает работу пистолета для силикона, только в более усиленном варианте. Такой реечный домкрат, несомненно, выручит в трудной ситуации с переноской грузов и вытягиванием автомобиля или его разбортировкой.

Домкрат своими руками — виды, инструкции по изготовлению и видео описание как сделать подъемный механизм (95 фото)

Ни один автолюбитель не может обойтись без помощи домкрата. Необходимо поменять лопнувшее колесо? Этот надежный помощник тут как тут. Поменять масло? Пожалуйста. Особо важен этот механизм в дороге, находитесь вдали от гаража и станций технического обслуживания.

Купить его можно во многих магазинах, однако чтобы снизить затраты можно сделать домкрат своими руками. Давайте вместе рассмотрим, как это сделать.

Назначение домкрата

Основная его задача это поднять автомобиль для замены колеса. Он, конечно, необходим и при ремонте и других деталей. Например, поменять амортизаторы, либо пружины.

Однако к помощи домкрата мы прибегаем именно в ситуации с колесами. Это может быть как прокол, либо запланированная сезонная смена резины.

Основные критерии при выборе домкрата

Основными критериями при покупке домкрата, либо при его изготовлении своими руками, являются:

Грузоподъемность. У любого домкрата есть максимальный данный показатель. Всегда необходимо учитывать массу вашего транспортного средства вместе с багажом.

Не стоит использовать подъемный механизм в случае с крупными машинами, если он предусмотрен на вес не более 2000 килограмм.

Высота поднятия. Она должна быть подходящей, чтобы беспрепятственно подобраться под днище автомобиля. Данный параметр особо важен при низком клиренсе.

Высота устройства. Это является длина домкрата. Данный параметр отличается для определенного вида автомобиля.

Виды домкратов

Их существует три основных вида.

Механический домкрат. Подъем автомобиля происходит при воздействии на рукоятку. Их используют довольно редко, поскольку требуют определенных физических усилий. Плюсом является то, что они занимают немного места;

Гидравлический домкрат. Схож с первым вариантом, но здесь необходимо меньше прикладывать физической силы. Все процессы по поднятию автомобиля осуществляются при помощи жидкостей;

Пневматический домкрат. Поднятие осуществляется благодаря сжатым газом. Не требует никаких физических усилий.

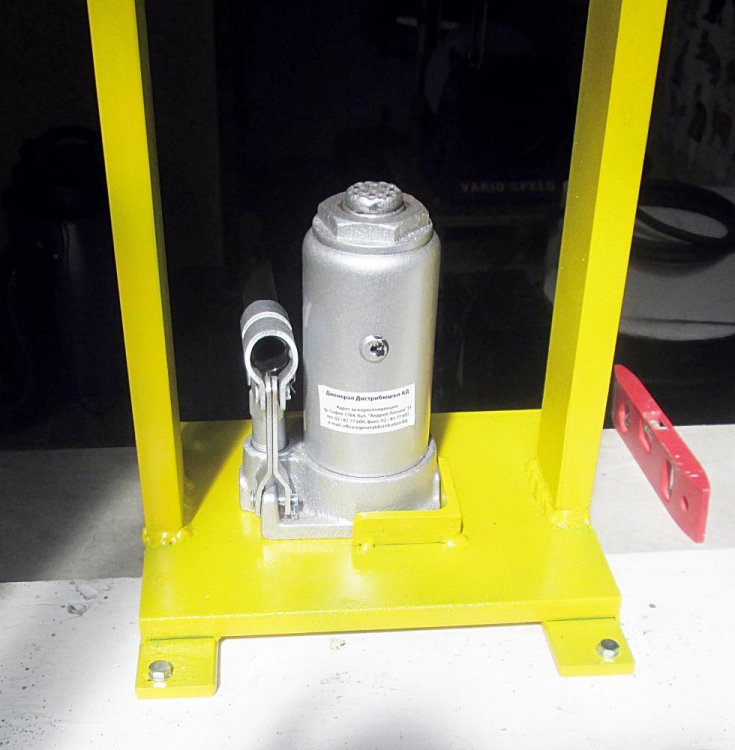

Гидравлический домкрат

Такие домкраты способны поднимать большие грузы, а это важный аспект при работе с тяжеловесными транспортными средствами. Их используют в основном на станциях технического обслуживания. Поскольку данная модель самая распространенная, то с нее мы сегодня и начнем.

Перед всеми работами, чтобы сделать домкрат своими руками, требуется ознакомиться с чертежами. После изучения теоретического материала подготовьте все, что потребуется для дальнейших работ. А именно сварка, ножовка по металлу, шлифовальная машинка, сталь.

Домкраты, работа которых происходит при помощи жидкости, бывают нескольких видов.

Стандартные, бутылочного вида, подкатные (приобретенные в специализированном магазине, либо сделанные своими руками, самые часто используемые среди профессиональных слесарей на станциях технического обслуживания) зацепные, в виде ромба, гибридные.

На просторах интернета много фотографий домкратов сделанных своими руками. С ними можете ознакомиться.

Первым шагом создается опорная зона, либо другими словами платформа домкрата. Подойдет профиль металлический, размерами 5 на 5 см.

Далее от металлической трубы отрезаем 4 детали длиною 30 см. Укладываем их боковыми сторонами одна к одной и свариваем низ и верх.

Упор домкрата также изготавливается из металла. Его длина должна совпадать с шириной платформы для упора механизма. Свариваем упор со стойками.

К нижней части домкрата необходимо приварить конструкцию в виде буквы П. Упор домкрата, который снимается, должен передвигаться по направляющим, а также передавать давление на деталь, которая обрабатывается.

Все это можно сделать из стальных полос. Все соединяется при помощи сварочного аппарата. Когда устанавливаете блок на раму пресса из домкрата своими руками, нужно подобрать 2 болта, шайбы и гайки к ним.

В итоге болтами соединить пластины и блок. Сделать это нужно так, чтобы они находились между упором, который передвигается, и верхней балкой домкрата.

Реечный домкрат

За устойчивость данного вида домкрата отвечает прочность фиксации и опорная площадка.

Для изготовления возьмите 2 трубы и сварку. Готовое изделие должно напоминать урезанную пирамиду. После этого возьмите стальной лист, толщина которого пол сантиметра. Вырезаете 2 основания домкрата.

Вверху сверлите отверстие и ввариваете туда гайку. Внизу также необходимо просверлить отверстие. После этого вставляете туда спираль для вращения.

Эти варианты являются самыми простыми при изготовлении домкратов своими руками. Будем надеяться, они вам помогут решить насущные проблемы. Ни гвоздя, ни жезла вам.

Ручной профилегиб своими руками

Ручной вариант профилегиба вполне под силу создать самостоятельно при наличии необходимых комплектующих. Такое приспособление поможет гнуть заготовки небольшого сечения для изготовления или ремонта изогнутых конструкций из труб или металлопрофилей.

Необходимые инструменты и материалы

Для самодельного ручного профилегиба понадобится:

• отрезки труб сечением или швеллера 14П;
• 2 опорных валика и 1 ролик;
• подшипники;
• 4 ограничительных кольца для валиков — расстояние между ними будут регулировать под габариты заготовки с помощью болтов;
• ручка для кручения ролика;
• 2 звёздочки и цепь привода;
• ограничитель натяжения цепи;
• регулировочный винт;
• гайки М8;
• пружины;
• болты для фиксации отдельных элементов.

Все детали можно приобрести в специализированных магазинах или пунктах сбора металлолома, заказать токарю или самостоятельно выточить в домашней мастерской на токарном станке.

Размеры и чертежи

До начала сборки самодельного устройства необходимо определиться с его габаритами и чертежом. Помочь в этом могут представленные ниже варианты схем.

Ролики для профилегиба можно изготовить самостоятельно или приобрести

Если планируется сделать конструкцию, в основе которой лежит бетонная плита, то перед началом работ необходимо подобрать участок.

Конструкция профилегибов разработана таким образом, что их рабочие органы — ролики — могут как воздействовать на отдельный участок заготовки, так и оказывать давление по всей её длине

Пошаговая инструкция по изготовлению

Процесс изготовления ручного профилегиба своими руками состоит из следующих этапов:

1. Подготовка площадки. Выбранный для размещения станка участок трамбуем и при необходимости выравниваем щебнем или заливаем бетонным раствором из песка и цемента в соотношении 4:1.

2. Изготавливаем П-образный регулятор.

   Свариваем станину профилегиба

3. В отрезке швеллера вырезаем отверстие, ввариваем гайку, вкручиваем винт.

   После этого этапа привариваем все подложки, обоймы и валы

4. На концах валиков намечаем канавки для крепления звёздочек и нарезаем пазы дрелью, а в отверстиях ограничителей нарезаем резьбу. Привариваем звёздочки с велосипеда. На второй стороне делаем то же самое.

   Звёздочки и цепь нужны для того, чтобы вращая рукоятку, можно было двинуть трубу

5. Привариваем педаль с велосипеда.

   Усилия будет достаточно, чтобы провернуть профильную трубу

6. Запускаем пробную гибку для регулировки работы отдельных элементов, после коррекции ручной профилегиб готов к эксплуатации. Эта конструкция не предполагает большой скорости работы.

   Валы над платформой немного припоняты, чтобы дуга вошла большим диаметром

7. Эта модель профилегиба подойдёт для сгиба трубы толщиной 2- 2,2 мм и шириной 30 мм.

   При наличии токарного станка можно вытачить валы более точных размеров

Для облагораживания внешнего вида устройство очищают от ржавчины, следов старой краски, обрабатывают антикоррозийным составом и тщательно прокрашивают.

Особенности разматывания кабелей при отрицательных температурах

Существуют марки проводников, изоляция которых изготовлена специально для северных климатических условий. Такие изделия допускаются к прокладке при температурах до -50 °С. Однако основная масса изделий утрачивают эластичность изоляции при отрицательных значениях температур окружающей среды, что может привести к их повреждению в процессе укладки. Поэтому не рекомендуется проведение таких работ в зимний период.

Если необходимость разматывания все же возникла, то любым манипуляциям с проводом должно предшествовать его прогревание. Оно проводится либо в помещении, либо обогреваемой палатке, куда помещается бухта. Длительность прогрева прямо зависит от достигаемой температуры:

• +5-10°С – не менее 3 суток;
• +10-25°С – минимум 1 сутки;
• +25-40°С – достаточно 18 часов.

Кроме того прогрев кабеля может производиться трехфазным током. Пропускаемый для прогрева через бухту электрический ток не должен превышать 75% допустимого для марки проводника и сечения жил. Также необходимо отслеживать температуру наружного покрова изоляции – она не должна повышаться более 20°С.

Это интересно: Как сделать ответвление от провода — рассматриваем обстоятельно

Вывод

Изготовить домкрат своими руками не составит особой проблемы. В зависимости от возможностей, сферы использования и других объективных обстоятельств, следует правильно подобрать модель по типу работы. Для эксплуатации в дороге подойдет компактное приспособление механического или гидравлического типа, а в гараже отлично проявит себя недорогое и практичное пневматическое устройство.

» из представленного материала вы узнаете, как самостоятельно сделать гаражный подкатной домкрат для подъёма автомобиля своими руками, а так же рассмотрим чертежи, фото и видео конструкции. Автолюбители прекрасно знают, что при эксплуатации авто нередко приходится его поддомкрачивать для замены резины с летней на зимнюю и наоборот, а так же бывают проколы камеры и для ее ремонта необходимо снять и разбортировать колесо. С бескамерными покрышками тоже приключаются «курьёзы» Возиться с стандартным автомобильным домкратом не всегда удобно, как говорится «согнувшись в три погибели))» По этой причине был придуман подкатной домкрат, очень прост в эксплуатации и обслуживании.

Конструкция включает в себя гидравлический домкрат 2 т «бутылка» основание и подъемный рычаг с резиновой прокладкой «подушкой» Для удобства перемещения домкрата, установлены опорные подшипники Внимание!

колесики установлены таким образом, что они касаются поверхности пола только в наклонном положении, а в рабочем приподняты -это сделано для того чтобы не было скольжения во время подданкрачивания автомобиля.

Рычаг

имеет своеобразную форму, все размеры и углы даны в чертежах. Подъём осуществляется на 50 см от уровня пола, что позволяет производить замену обеих колес авто не перезаряжая домкрата. На конце рычага расположена резиновая прокладка «подушка»

Высота подъёма рычага составляет 50 см.

Общий вид конструкции.

Домкрат размещён на подвижной платформе.

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины , вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить своими руками.

Важные характеристики домкрата перечислены ниже.

1. Грузоподъёмность . У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
2. Высота подъёма . Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
3. Высота подхвата . Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

1. Механического типа , в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
2. Гидравлического типа . Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
3. Пневматического типа . Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

Подробную информацию о том, как изготовить своими руками , вы найдёте в материале нашего специалиста.

О том, как пошагово сделать рабочую своими руками, подробно расскажет наш эксперт.

Информацию об изготовлении своими руками вы сможете прочитать в статье нашего специалиста.

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.
