Принципиальная схема домкрата

Для чего нужен домкрат на пневматическом приводе?

Однозначно мы не ответим, какой домкрат лучше, но вот вершиной эволюции, так сказать, в этой сфере считается пневматика. Это самый дорогой вид домкратов, но способности его очень широки, монтажные работы самых сложных режимов производятся с его помощью, грузоподъемность тоже очень высока. Расположение его возможно даже при рыхлом грунте без ущерба для его эффективной работы. Такой домкрат можно увидеть на спасательных работах, очень масштабных стройках и монтаже крупных коммуникаций и хранилищ.

Найти такой инструмент не так просто, выпускают их очень ограниченно, ведь процесс технологически сложен, поэтому, скорее, следует иметь доступ к самому изготовителю, а для мелкомасштабного строительства и вовсе эта затея абсурдна, ведь мы в первую очередь стремимся снизить затраты на работы. Движущей силой тут является воздух, который с помощью компрессора подается под очень большим давлением в своеобразный кожух, состоящий из резинокорда.

Этот кожух распрямляется, и за счет этого поднимает груз. Удобным является и положение подъемной площадки, она довольно низкая, а значит, размещение груза на ней не затруднительно. Но такой механизм очень сложный в своем производстве и требует внимания при эксплуатации, так как нарушение герметизации кожуха сводит на «нет» всю работу механизма

Следует помнить о некоторых особенностях работы с ним, важно ознакомиться с руководством внимательно, там вы найдете рабочее давление и технику безопасности

Устройство простого гидравлического домкрата

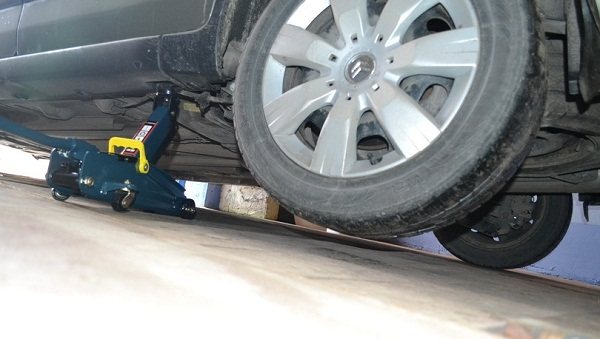

Без домкрата невозможен подъем и перемещение крупных блоков или отдельных частей монтируемых сооружений, узлов или деталей оборудования. Подкатная конструкция более устойчива, чем бутылочная и вероятность того, что поднятый автомобиль сместится и свалится с опоры гораздо меньше. В этом случае потребуется выполнить ремонт.
По принципу действия и конструктивным особенностям домкраты делятся на реечные, винтовые, гидравлические в том числе специальные и пневматические. Самыми распространёнными являются механические и гидравлические.
Соответственно одноплунжерный — это обычный гидравлический домкрат с наличием одного поршня.
К недостаткам можно отнести малую скорость, небольшую высоту подъема за один рабочий цикл, сложность конструкции перевозить и хранить гидравлический домкрат можно только в вертикальном положении, иначе рабочая жидкость может вытечь из резервуара.
Устройство гидравлического домкрата.
К преимуществу ромбовых домкратов можно отнести небольшие размеры приспособления, что позволяет с легкостью его транспортировать в собственном автомобиле. Нижний конец рейки лапа имеет прямой угол для подъема грузов с низко расположенной опорной поверхностью.
Устроен он не сложно. Принцип работы конструкции подобного типа и подъем деталей базируются на изменении углов между несущими элементами.
Ремонт домкрата.

https://youtube.com/watch?v=maL-B-IfShw

Принцип работы: характеризующие моменты

Модернизация гидравлического домкрата.

Итак, конструкция гидравлического домкрата теперь всем понятна, а это значит, что можно рассмотреть его принцип работы. Здесь все достаточно просто, если не сказать, что примитивно. Вся работа основана на принципе сообщающихся сосудов. Для начала необходимо установить гидравлический домкрат на ровную твердую поверхность. Затем производится нажатие на специальный рычаг. Это делается только при закрытом клапане. Остановить подъем нужно при достижении домкратом необходимой высоты. Если необходимо спустить систему, то нужно плавно открутить клапан аппарата против часовой стрелки.

Итак, перекачивание масла осуществляется с помощью специального рычага. При этом оно попадает под воздействие поршня. В результате этого оно начинает давить на поршень, который поднимается. Назад масло уже не потечет, так как этому будут препятствовать клапаны – всасывающий и нагнетательный. Использовать их можно не только по прямому назначению. Практически любой гидравлический домкрат позволяет применять его для запрессовки, гибки и других смежных работ. Для этих целей здесь устанавливается защитная резьба. Усилие всегда можно откалибровать. Для того чтобы установить нужное давление, в устройствах данного типа используются специальные манометры.

Именно так и работает любой гидравлический домкрат

Причем вовсе не важно, какую конкретно конструкцию он будет иметь. Все становится проще, когда человек знает об особенностях того или иного конкретного типа

Реечный домкрат ДР-8

Реечный ДР8 предназначен для подъема различных грузов и конструкций при строительно-монтажных и ремонтных работах.

— Сохраняет работоспособность независимо от температуры окружающей среды. Имеет высокую ремонтопригодность. — Возможна работа, как в вертикальном, так и в горизонтальном положении. Имеет лапу для подъема низко расположенных грузов. — Одинаковая грузоподъемность на головку и на лапу домкрата. — Специальные фрикционные накладки обеспечивают плавное и безопасное опускание груза.

Характеристикипутевого реечного домкрата ДР-8

Максимальная грузоподъемность, т	8
усилие на рукоятке, Н (кгс)	200(20)
высота от подошвы до грузовой лапы, мм	90
рабочий ход, мм	350
габаритные размеры, мм	300х350х710
масса, кг	37

Вертикальные устройства

Конструкцию винтовых вертикальных домкратов разработали 30 лет назад, и с того времени она практически не изменилась. Главные конструктивные элементы устройств — это винт и корпус из стали. Грузоподъемность — до 1 т.

Основные преимущества:

Незначительность усилия, прилагаемого на рукоятку.
Большой рабочий ход.
Стабильность нагрузки.
Большая высота поднятия.
Невысокая стоимость.
Небольшая масса.

Минусы:

Маленькая площадь опоры, невысокая устойчивость.
Возможность применения лишь для подъема автомобилей с особыми проушинами.
Большие габариты.

Во избежание «подлома» опытные автолюбители советуют дополнительно подкладывать под кузов поднятой машины бревна, кирпичи и т. п.

Стоечные механические

Стоечно-винтовые конструкции выпускаются с одним-двумя винтами и могут поднимать грузы массой до 3 т. Принцип работы одновинтовых устройств такой же, как у вертикальных. В двухвинтовых домкратах роль опорной гайки играет корпус. В первый винт с большим диаметром вкручен второй винт с крупной резьбой. При вращении ручки выносится винт большей окружности, из которого выходит винт с меньшим диаметром, за счет чего высота поднятия увеличивается.

Стоечные винтовые конструкции устойчивы и имеют жесткий каркас. К минусам можно отнести большой вес, а для домкратов с одним винтом — относительно малую высоту подъема.

Рычажно-винтовые

Многофункциональные устройства, применяющиеся для поднятия автомашин массой до тонны. Главными элементами являются винт, нижний и верхний рычаги. На верхнем рычаге имеются гайка и подхват, на нижнем — опорная площадка и винтовой упор. Угол между рычагом с подхватом и рычагом с площадкой изменяется вращением ручки.

Достоинства устройств:

Сравнительно небольшая масса.
Большой рабочий ход.
Низкая начальная высота.

К минусам можно причислить невысокую жесткость конструкции и слабую устойчивость.

У винтовых домкратов жесткая конструкция и большая поверхность опоры, в использовании они универсальны. Недостаток же в малом рабочем ходе.

Ромбические домкраты

С помощью винтовых механических ромбических устройств поднимаются машины массой до 2 т. В комплекте несущего компонента имеются четыре рычага, соединенных шарнирами, которые расположены ромбом. Опускание и поднятие осуществляются за счет изменения углов ромба.

Привод ромбических механизмов может быть:

механическим;
гидравлическим;
электрическим;
ручным.

С помощью этих устройств можно поднять груз весом до 1,5 т. Конструкция имеет небольшие размеры, надежна, позволяет поднимать грузы на значительную высоту. Недостаток в довольно большой цене.

Комбинированные рычажно-винтовые изделия представляют собой своеобразное соединение ромбического и рычажного домкрата. Они негабаритны и имеют малую стартовую высоту. Недостатки же заключаются в низкой устойчивости и недостаточной жесткости.

Описанные виды могут быть отнесены к устройствам для применения главным образом в быту. Каждая разновидность представлена разными по мощности моделями. Так, винтовой механизм, который применяется в строительстве, имеет большие габариты и может поднимать очень большой вес.

https://youtube.com/watch?v=fNONP0PjEXs

Как залить масло, и прокачать домкрат?

Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

Прокачка домкрата:

Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
Затем его кладут набок, заливной пробка должна оказаться сверху
Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

Преимущества и недостатки гидравлических домкратов

Это одно из самых неприхотливых устройств. При своей высокой мощности подъема они могут использоваться практически в любых, даже экстремальных, условиях. Здесь используется несжимаемая жидкость в качестве рабочего элемента. Это позволяет не только плавно поднимать любое устройство, установленное на домкрат, но и опускать его без особых проблем и рывков. Они имеют высокую грузоподъемность при достаточно высоком коэффициенте полезного действия. У некоторых моделей он может достигать 80%.

Есть и минусы у подобных, казалось бы, универсальных устройств. Если автомобиль сильно занижен, то конструктивные особенности таких приспособлений не позволят подсунуть их под него. Они имеют достаточно высокую начальную высоту подъема. Высота опускания тоже не может регулироваться достаточно четко. Это связано с тем, что она может напрямую зависеть от регулировки устройства. Не всегда удается сохранить в рабочем состоянии все механизмы. Следует регулярно проверять уровень масла в устройстве, а также клапаны и сальники на наличие протечек. Если таковые имеют место, то их немедленно нужно устранять.

В противном случае устройство становится опасным для жизни и здоровья человека. Ввиду конструктивных особенность хранить и перевозить с места на место такие устройства нужно исключительно в вертикальном положении. Только так можно сохранить их работоспособность на долгие годы. Это делается для того, чтобы полностью исключить утечку жидкости.

Устройство, принцип действия, конструкция гидравлического домкрата

Возможности гидравлических домкратов разительно отличаются от возможностей, как механических, так и пневматических собратьев. Основные особенности:

грузоподъемность от 1,5 до 200 тонн (в отдельных случаях – до 1000 тонн);
высокий КПД – приближается к 80%;
небольшое рабочее усилие;
плавность хода;
высокая жесткость конструкции.

К недостаткам большинства гидродомкратов можно отнести изначально большую высоту большинства приборов и необходимость технического обслуживания в процессе эксплуатации.

Устройство и принцип работы гидравлического домкрата мы рассмотрим на примере самого распространенного их типа – бутылочного плунжерного гидравлического домкрата. Они бывают на разную подъемную мощность -3 т, 5т, 10т и.т.д.

Все достаточно просто: в цилиндре находится поршень и либо в отдельном резервуаре, либо в том же цилиндре над поршнем находится гидравлическое масло – рабочая жидкость домкрата.

В действие гидродомкрат приводит плунжер – маленький насос, нагнетающий через перепускной клапан масло в полость под поршнем. За счет разницы диаметров плунжера и цилиндра домкрата минимизируется прилагаемое усилие. Закачанная под поршень жидкость выталкивает его, производя подъем находящегося над ним груза.

Опускание домкрата выполняется путем медленного стравливания гидравлического масла из-под поршня в верхнюю часть цилиндра или в резервуар.

В этом и заключается принцип действия всех гидравлических домкратов.

Другое дело, что не все они снабжены плунжерным насосом, и в роли плунжера может выступать как отдельный ручной прибор, подключаемый к домкрату, так и гидростанция

И теперь самое время более детально рассмотреть разновидности гидродомкратов, места и способы их применения.

Почему не работает бутылочный домкрат?

Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Как выбрать домкрат для автомобиля?

Автомобильный домкрат как любой механизм обладает рядом параметров и критериев, на основании которых, и строиться его выбор. Нельзя использовать домкрат, рассчитанный на вес легкового автомобиля для фиксации и удерживания грузового транспорта. Именно параметры устройства защищают неопытного водителя от покупки домкрата несоответствующего определённым требованиям.

Неправильно выбранный домкрат может стоить здоровья и даже жизни человеку. Очень часто самонадеянные водители, ремонтирующие автомобиль и использующие в качестве домкрата деревянные колодки убеждались в этом, расплачиваясь своим здоровьем.

Высота подъёма автомобиля.

Важный параметр, указывающий на способность домкрата приподнять автомобиль на определённую высоту. Он очень важен, так как даёт возможность водителю, ремонтирующему транспортное средство получить больше свободного пространства. Комфортность и качество выполнения ремонтных работ заметно увеличивается.

Для крупных водителей домкраты с низкой высотой поднятия машины неудобны и не способны обеспечить комфортные условия для ремонта автомобиля.

Габариты

Размеры домкрата очень важны и особенно для автомобилей с малым объёмом багажника. Не нужно страдать гигантоманией и думать, что рабочие качества большого по размеру механизма лучше всех остальных.

На грузоподъёмность современных моделей домкрата его размеры влияния не оказывают. Предпочтение надо отдавать устройствам компактным и небольшим по размеру.

Вес

Очень часто вес домкрата является своеобразным индикатором его качества и надёжности. Подозрительно небольшой вес устройства указывает на то, что для его производства использовались низкокачественные стальные материалы. Доверять собственную безопасность изделиям этого типа не стоит.

Избыточно тяжёлый домкрат очень неудобен в использовании и особенно для женщин. Именно поэтому специалисты рекомендуют выбирать золотую середину и отдавать предпочтение изделиям, вес которых не превышает средних величин.

Грузоподъёмность

Важный параметр, показывающий способность домкрата поднять и удерживать определённый интервал времени вес. Выбирая домкрат обязательно надо знать точный максимальный вес транспортного средства.

Избыточная нагрузка на домкрат может привести к поломке механизма и удерживаемый им вес опустится вниз. Это может повлечь за собой самые печальные последствия.

Высота подхвата

Параметр показывает минимальное расстояние между поверхностью основания и подхватом домкрата. В идеале, чем ниже высота подхвата, тем лучше. Многие используют домкраты, когда автомобиль застрял в грязи или снегу. Его колёса зачастую уже погружены наполовину или больше в снег и грязь. Выбраться из этого плена не так просто. Зачастую на помощь в этой ситуации приходит домкрат с низкой высотой подхвата.

Это основные параметры домкрата, которые нужно учитывать для выбора действительно полноценного и функционального устройства. Цвет, дизайн и брендовость механизма не влияют на его работоспособность. На вкус и цвет товарищей нет.

Советы по эксплуатации

Для продления срока службы домкрата рекомендуется придерживаться следующих правил:

Менять масло подъемного механизма желательно два раза в год. Если домкрат эксплуатируется ежедневно, то замену рекомендуется производить минимум один раз за месяц с обязательной промывкой.
Масло для замены можно использовать любое. Но для зимнего времени года рекомендуется заливать только синтетические виды масел.
Чтобы зимой масло не загустело, инструмент должен храниться в теплом и сухом помещении.
Если подъемные работы производятся в зимнее время, следует помнить, что при длительной эксплуатации инструмента при большом морозе, он может выйти из строя. Поэтому работать с ним желательно в самом крайнем случае и ограниченное время.

Лучший «ремонт» подъемного механизма — это профилактика по предотвращению возникновения неисправностей, то есть постоянный уход и своевременная замена рабочей жидкости с прокачкой. Ведь на устранение любой поломки придется использовать свое время, а порой и некоторые средства. Поэтому следует соблюдать все инструкции по эксплуатации гидравлических подъемных инструментов, и тогда они будут служить довольно длительное время.

Почему домкрат не опускается или не поднимается

Причины, по которым домкрат отказывается работать:

Поломка цилиндра. Рабочая плоскость не держит нагрузку, в результате жидкость перетекает из полости в надпоршневое пространство.
Повреждение зеркала. Гидравлика теряет эффективность или просто отказывает, это возникает из-за неправильной транспортировки, может привести к тому, что появляется утечка масла и в камеру попадает воздух, в этом случае обязательно со временем начнется коррозия.
Коррозия. Приводит к скорому износу манжет и сальников, в результате возможно попадание грязи в жидкость и засорение каналов и клапанов.
Падение агрегата. Чем больше высота, с которой падает домкрат, тем серьезнее может быть деформация деталей, основных узлов.
Слишком большая нагрузка. Становится причиной искривления штока. Это ведет к перекосу основных узлов и пропуску масла.
Использование устройства не по назначению, а также несвоевременная замена масла.

Вам это будет интересно Выбор и описание домкратов для автомобиля

Искривление штока

Преимущества устройства

Каждый человек с осторожностью относится к различным новшествам и усовершенствованным устройствам. Поэтому для того чтобы автомобилист решился сменить свой привычный механический домкрат на пневматическое приспособление, у него должны быть довольно убедительные причины. У современных моделей этих устройств они имеются в достаточном количестве

Главные достоинства этих приспособлений заключаются в следующем:

У современных моделей этих устройств они имеются в достаточном количестве. Главные достоинства этих приспособлений заключаются в следующем:

Для того чтобы использовать такой домкрат, нет необходимости в наличии ровной площадки. За счет обтекаемости это устройство легко заполняет неровности рельефа и дает возможность применять пневмодомкрат в абсолютно любых полевых условиях. Его можно использовать на сыпучих поверхностях, в колее, на болотистой местности;
Правильно подобрав мощность пневмодомкрата, автовладелец получает возможность поднять корпус автомобиля в считаные минуты на высоту более 0,5 м. Величину подъема с помощью этого приспособления можно легко отрегулировать посредством объема камеры домкрата, заполненной воздухом;
Каждый автомобилист прекрасно знает о том, что при использовании механического домкрата, когда возникает необходимость в подъеме автомобиля, приходится прикладывать серьезные физические усилия, поэтому легкость использования пневматического приспособления в полной мере оценят женщины, которым будет обеспечен комфорт при выполнении шиномонтажа с использованием такого удобного приспособления;
Только необходимостью замены пробитого колеса сфера использования этого устройства не ограничивается. Его можно использовать для решения такой задачи, как вытаскивание автомобиля из глубокой грязи. Механический домкрат в таких ситуациях является бесполезным приспособлением, поскольку для этого устройства необходима твёрдая опора;
Пневматическое устройство можно легко надуть и быстро спустить. Для его хранения в багажнике не требуется много места.
Одним из ключевых достоинств этого устройства является то, что модели, выпускаемые известными производителями, отличаются высокой надежностью. Это позволяет автомобилисту быть уверенным в том, что в дороге при пробитии колеса или же попадании в сильную грязь можно будет воспользоваться пневмодомкратом и он не подведет. Разнообразие пневматических устройств позволяет подобрать приспособление по своим финансовым возможностям. Стоимость этого автомобильного прибора зависит во многом от качества материалов, использованных производителем, мощности устройства, а также объема камеры и бренда производителя. В автомобильных магазинах сегодня можно обнаружить устройства, ценник на которые варьируется от 2000 до 20000 р.

Причины поломок и ремонт домкратов

Естественно, что как и любая техника, гидравлический домкрат требует определенного обслуживания в которое входит доливка масла и визуальный осмотр. А через определенное время делается его промывка и полная замена масла с прокачкой.

Чаще всего у гидродомкрата выходят из строя прокладки и сальники, по этой причине начинает подтекать масло из рабочей емкости. Кроме этого, может возникнуть такая неисправность, как заклинивание штока при его обратном ходе.

При первой течи масла домкрат нужно отремонтировать, иначе в дальнейшем может произойти заклинивание штока. Для этого следует слить масло, разобрать и заменить сальники с уплотнителями, после чего залить новую жидкость и произвести прокачку.

Шток инструмента может заклинить от накопившейся в жидкости грязи, которая попадает через сальник по штоку, или от возникшей на внутренней стенке домкрата коррозии. В этом случае, чтобы починить заклинивший шток, инструмент разбирается и тщательно промывается. При обнаружении коррозии следует произвести специальную обработку стенок подъемника.

Существуют и другие причины выхода из строя оборудования, при возникновении которых оно перестает полноценно работать. В основном это связано с несвоевременным обслуживанием и неправильной эксплуатацией инструмента, когда превышаются нагрузки, указанные в его паспортной характеристике. Все это приводит к его поломке и, естественно, к ремонту, который иногда может стоить очень дорого.

Часто встречающиеся поломки:

Остановка подъемного поршня. Может быть, из-за отсутствия масла или засорение фильтра. Чтобы выяснить причину остановки, следует разобрать механизм, промыть его и залить свежую жидкость.
Поршень не поднимается совсем. Скорее всего, отсутствует жидкость в резервной емкости домкрата.
Поршень выдвигается медленно или рывками. В рабочем отделении устройства присутствует воздух. В таком случае нужно долить масла в подъемник и произвести его прокачку.
Слабое давление на поршень. Нужно отремонтировать либо заменить впускной клапан.

Практически все причины отказа работы подъемника можно обнаружить и отремонтировать после его разборки. Но если неисправность возникла по причине механического повреждения корпуса домкрата или его поршня — лучшим вариантом будет его списание и приобретение нового инструмента.

Назначение гидравлического домкрата

Гидродомкрат — это стационарное, переносное или передвижное грузоподъемное устройство, предназначенное для тяжелых предметов . Применяется при выполнении ремонтно-строительных работ и в составе кранов, прессов, подъемников.

Современные конструкции гидравлических устройств используются на предприятиях нефтеперерабатывающей промышленности, объектах энергетического сектора промышленности, в сельском хозяйстве. Высокий уровень производительности и показатель КПД, легкость в работе и обслуживании позволяют применять гидродомкраты в бытовой сфере.

Этот тип оборудования способен с легкостью функционировать как в горизонтальном, так и в вертикальном положениях, что нашло свое применение на площадках для проведения монтажно-строительных работ. Агрегат используется для натяжения арматурных конструкций, изготовленных из напряженного бетона.

Это интересно: Центробежный насос — принцип работы, характеристики, схемы

Основные преимущества домкратов

Специалисты отмечают, что данный вид домкратов наиболее эффективен и прост в использовании. Он помогает справляться с выполнением самых различных задач, а работа с ним не требует особых физических усилий. Данные гидродомкраты отличаются следующим:

оптимальные габариты дают возможность использования в ограниченном пространстве;
можно использовать в любом пространственном положении;
возможность подключения дополнительного оборудования (например насосные станции и так далее);
двустороннее действие исключает заклинивание штока;
рифлёная поверхность исключает соскальзывание груза.

Иными словами, гидродомкрат является незаменимым приспособлением при работе с большим грузом. Он может создавать тянущее или же толкающее усилие, что делает его универсальным и удобным в использовании. Эти приспособления выполнены из высокопрочных металлических сплавов, что исключает деформацию и поломку даже при работе с чрезвычайно тяжёлыми грузами (перед использованием следует ознакомиться с инструкцией и выяснить максимально допустимый порог).
