Можно ли установить бризер и кондиционер на готовый ремонт?

Да, специалисты монтируют бризер за час на чистовом ремонте.
Оборудование позволяет провести работы без пыли и грязи.

Стандартное расположение прибора — стена, смежная с улицей.
Некоторые застройщики не разрешают делать сквозные отверстия в вентилируемом
фасаде из керамической плитки, в том случае можно забирать воздух из-под него.
Либо отверстие выводится в оконный откос.

Фото: ANclimate

Раз в год в бризере нужно менять фильтры, а также раз в несколько
месяцев промывать решетку воздухозаборника, на которую налипают самые крупные
частицы мусора и пыли.

Но в случае с мультисплит-системой монтаж на готовом ремонте возможен в одном случае из 100 — из-за увеличения протяженности магистралей (трассы, соединяющей внешний блок и внутренний). То есть монтаж должен выполняться параллельно с чистовыми отделочными работами.

Определяем причину появления сырости и устраняем её

Влага в подвале может появиться в результате поступления снаружи или в результате образования конденсата внутри подвала.

Поступление сырости извне

Чтобы исключить эту причину, проведите обследование подвала или погреба.

Влага может просачиваться снаружи подвала через трещинки или дефекты стен. Вдоль некачественно смонтированных коммуникаций

Обратите внимание, в каком состоянии находится отмостка. Если неподалеку от фундамента растут крупные деревья, то через их корни также возможно попадание воды в подвал

Высокозалегающие грунтовые воды — одна из причин появления сырости в подвале.

Устраняем причины

После осмотра и выявления больших и маленьких трещин расчистить их, тщательно заделать цементным раствором. Хорошо просушить. Обработать очистителем бетона, он эффективно уничтожает мхи, лишайники, грибы. После просушки промазать битумной мастикой.

Места входа коммуникаций, где возможны течи, заделать алебастровым раствором.

Если влага поступает через трещины в полу, то нужно заделать все трещины цементным раствором.

После просушки насыпать примерно 5-7 сантиметровый слой песка или мелкого керамзита.

Поверх песка или керамзита уложить рубероид, толщиной три миллиметра. При этом обязательно делать нахлёст листов друг на друга и на стены не менее 10-15 см. Можно песок застелить специальной гидроизоляционной пленкой для полов.

Места соединений листов рубероида промазывают битумной мастикой. Укладывают армирующую сетку и делают новую стяжку.

Можно уложить лаги и после высыхания бетона настелить деревянный пол.

Если в погребе глиняный пол, то гидроизоляцию выполнить совсем не сложно. Для этого нужно снять примерно 5-7 сантиметровый слой глины. Хорошо выравнять и тщательно утрамбовать основание. Расстелить два слоя плотной полиэтиленовой пленки, делая нахлест не менее 10см на полу и 12-15 см на стены.

Приготовить смесь из глины и опилок, добавляя последних примерно 10%. Хорошо перемешать, немного увлажнить. Уложить поверх пленки слоем в 12-15 см, хорошо утрамбовать.

В процессе сушки на полу будут образовываться небольшие щели. Их замазывают тем же составом.

После высыхания накладывают второй такой же слой, но уже с подъемом на стены на 25-30 см.

Когда полы хорошо просохнут, то влажность в подвале будет намного ниже.

Повышенная влажность из внутреннего источника

Появление конденсата на внутренних поверхностях погреба или подвала — это и есть внутренний источник сырости. Если в погребе или подвале на стенах и потолке появляется конденсат, то виною тому — плохая вентиляция или её отсутствие.

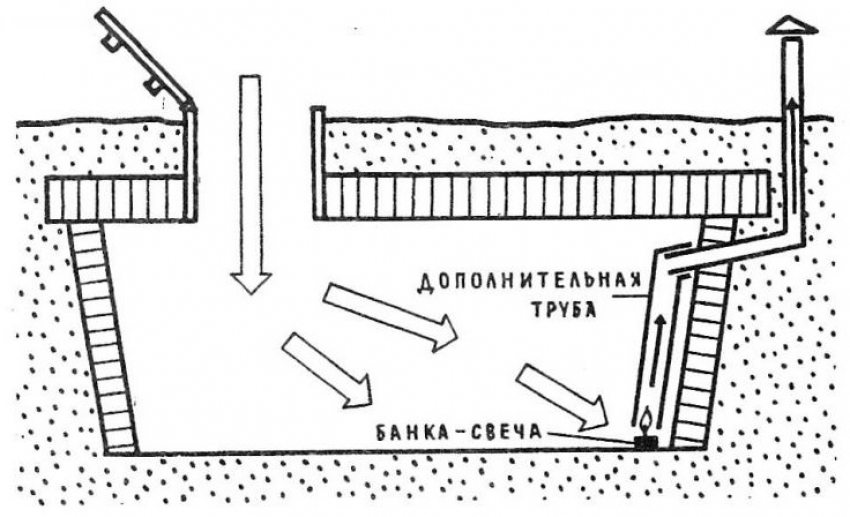

Устройство самой простой вентиляции показано на рисунке.

Для небольших подвалов и погребов, примерно до 45-50 куб. метров, достаточно двух установленных в разных концах подвала труб. Во-первых, приточная, которая снизу не доходит до пола на 10-15 см, а сверху возвышается над перекрытием на 30-35 см. Во-вторых, Вытяжная, которая снизу располагается почти под потолком, а сверху должна быть выше приточной не менее, чем на 60-70 см. На обе трубы сверху обязательно установить «грибки», защищающие их от попадания дождевой воды. Кроме того, на приточную трубу, так как она располагается невысоко над перекрытием, желательно установить металлическую сетку от грызунов.

Если площадь подвала больше, то целесообразно на вытяжной трубе установить вентилятор.

Виды вентиляции, основные понятия и классификация

Вентиляция — это совокупность устройств и мероприятий для обеспечения нормального воздухообмена в помещениях. Исходя из этого определения, различные виды систем вентиляции классифицируются следующим образом:

• по способу давления и перемещения воздуха — естественная и искусственная;
• по назначению — приточная и вытяжная;
• по зоне обслуживания — местная и общеобменная;
• по конструкции — канальная и бесканальная.

Рассматривая поэтапно каждый вид, можно определить основные достоинства и недостатки вентиляционных систем. Чтобы сохранить нужный микроклимат, необходимо внимательно изучать вопрос классификации вентиляционных установок и применять их согласно необходимых параметров. Виды вентиляции в жилых домах не сильно отличаются от тех, которые устанавливаются в общественных и производственных зданиях.

Монтаж принудительной вентиляции погреба с двумя трубами и с одной

Как правило, принудительная система циркуляции воздуха монтируется в двух случаях. Первый из них – это наличие большого хранилища площадью свыше 40 м². Второй вариант – подвал, который используется не для хранения продуктов, а в качестве спортивного зала, игровой комнаты или другого подобного помещения.

В обоих случаях монтаж системы вентиляции принудительного типа не только обеспечит приток воздуха и поддержание заданной температуры, но и позволит избавиться от избыточной влажности и сырости. Последний момент является очень важным, если в подвале установлено спортивное или другое дорогостоящее оборудование.

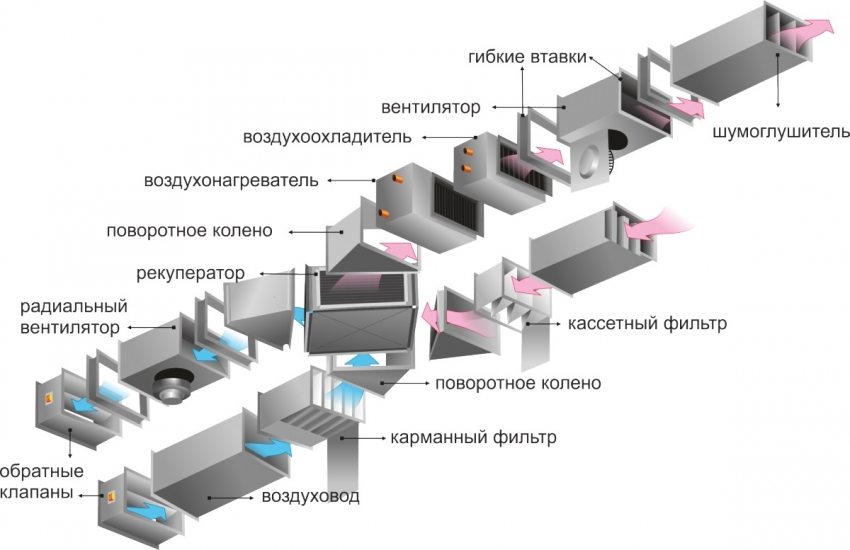

Устройство приточно-вытяжной вентиляции автоматического типа

В отличие от естественной, система принудительной вентиляции в погребе характеризуется следующими преимуществами:

1. Циркуляция воздуха не зависит от разницы температур в подвале и на улице.
2. Возможно не только охлаждение, но и подогрев воздуха в помещении, а также его фильтрация.
3. При помощи специальных устройств можно легко регулировать интенсивность циркуляции воздуха.

Из недостатков такого варианта можно выделить необходимость в регулярном техническом обслуживании, более сложный по сравнению с естественной системой монтаж, а также высокую стоимость компонентов. Кроме того, функционирование принудительной системы зависит от наличия электропитания, а это значит, что вам придется дополнительно прокладывать проводку. А при перебоях с электричеством система вообще перестанет функционировать.

Варианты обустройства принудительной системы вентиляции

Существует несколько разновидностей системы принудительной циркуляции воздуха в подземном хранилище. Первая из них подразумевает использование электрических вентиляторов.

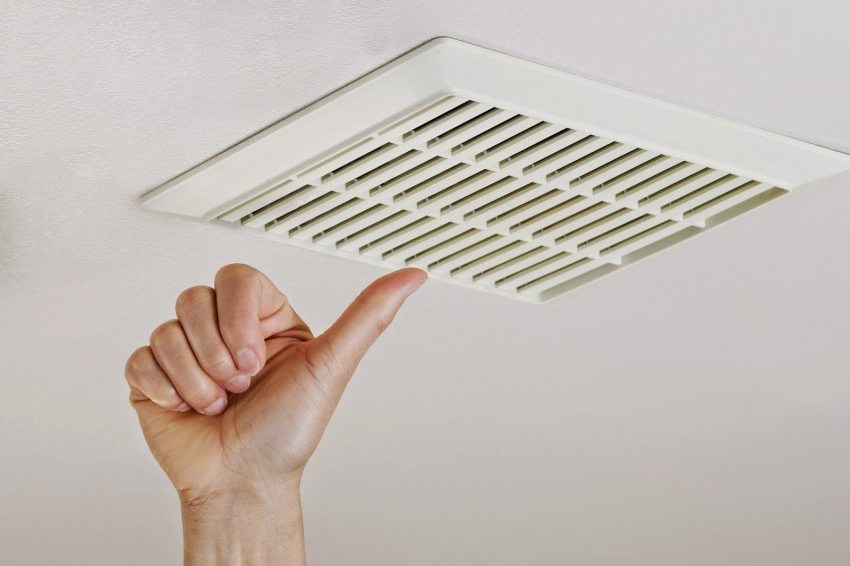

Вентиляционная решетка для защиты вытяжных вентиляторов

Вентиляторов при обустройстве принудительной вентиляции в погребе может быть два или один. Один вентилятор монтируется на вытяжной трубе со стороны хранилища, а воздух с его помощью должен выдуваться наружу. Два вентилятора – это вариант для больших помещений. В таком случае второй размещается в приточной трубе и служит для нагнетания воздуха в хранилище.

Вентиляторы могут работать в нескольких режимах, так вы сможете контролировать приток и отток воздуха, и поддерживать необходимую температуру в подвале. Электропитание может осуществляться от основной электросети, если подвал располагается под жилым домом или гаражом, а также от отдельного электрогенератора.

Если вы монтируете принудительную вентиляцию в погребе под домом, то обеспечить электроснабжение вентиляторов будет проще, чем в отдельном подземном хранилище. В последнем случае проводку и оборудование обязательно нужно дополнительно изолировать от влаги.

Второй вариант принудительной системы подразумевает использование энергии ветра вместо электрической. Для этого на вытяжной трубе монтируется специальное устройство – дефлектор, которое ловит воздушные потоки и передает энергию на вентиляторы. На дефлекторе стоит остановиться подробнее.

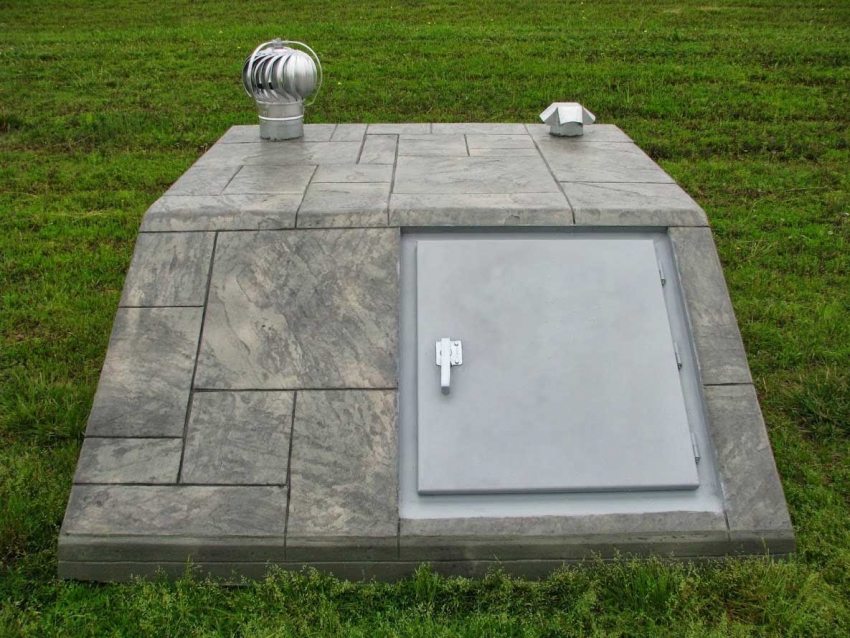

Вентиляционная система погреба с применением дефлекторов

Проверка на эффективность

1. Для этого зажигают спичку, следят за пламенем. По законам физики, огонь поддерживается кислородом, перенасыщенный углекислым газом воздух потушит пламя. Исходя из этого, делают выводы, насколько хорошо работает вентиляция.
2. Второй способ проверки — поднести бумажный лист к выходам труб. Пришедший в движение лист свидетельствует о правильной работе системы.

Влажность определяют с помощью стакана с водой. Запотевший стакан с холодной жидкостью оставляют на некоторое время в погребе. Если конденсат на стенках ёмкости испарился — система работает нормально. Иначе придётся корректировать работу, регулируя заслонки.

Для профилактики образования влаги рекомендуется держать ведро с известью, впитывающей конденсат, или обработать стены известковым раствором.

Для корректной работы вентиляции соблюдают все требования на всех этапах — и при проектировании, и при проверке работы системы. Правильно работающая вытяжка надолго сохранит качество продуктов, позволит избежать затхлого воздуха и чрезмерной влажности.

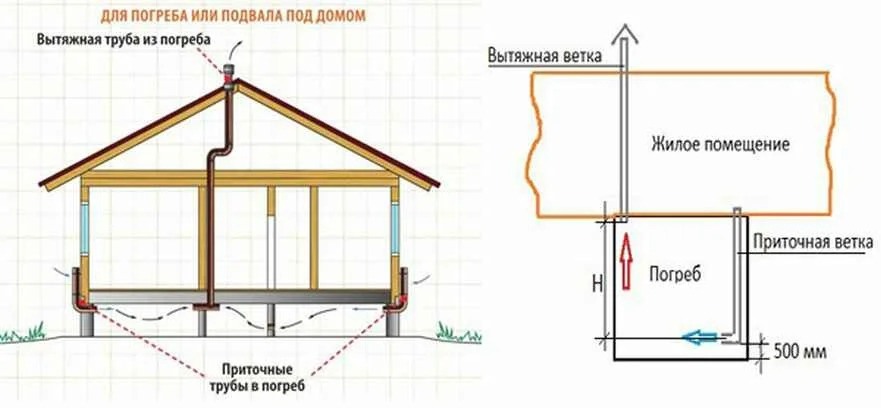

Погреб под жилым домом

Вентиляция погреба под частным домом или отдельно стоящего отличается тем, что помещение под ним потребует мощной теплоизоляции потолка и входной группы. Только так можно добиться минимальных положительных температур.

Вытяжную трубу заводят в общий вентканал с выходом выше конька. Тяга в таком случае значительно увеличивается: летом массы приточного тёплого влажного воздуха заполняют помещение. Отсюда потолочный капёж, плесень на овощах.

Во избежание этого заслонка на вытяжке, как и её утепление, обязательна. Улица должна быть единственным источником притока.

Вход из тёплого помещения также нежелателен – стоит устроить тамбур.

Принудительный воздухообмен

Принудительная вентиляция комнат помогает устранить нехватку поступающего объема воздушных масс. И в отличие от предыдущего вида воздухообмена, который не требует энергии, эта система нуждается в энергоснабжении. Благодаря принудительному вентилированию можно выйти на нормативные показатели воздухообмена в различных помещениях:

• кухня с открывающимся окном и газовой плитой — 75 м³/ч;
• аналогичное помещение, но с электрической плитой и количеством жильцов до 3 человек — 30 м³/ч;
• кухня с газовой плитой, но без окна — 100 м³/ч;
• ванная комната с санузлом или без него — 55 м³/ч;
• отдельный санузел — 30 м³/ч;
• жилые комнаты, имеющие двери — 30 м³/ч;
• подсобные помещения — 15-17 м³/ч.

6 Монтаж вентиляции

Завершив подготовительные мероприятия, можно приступать непосредственно к установке системы. Существуют правила, которых следует придерживаясь, вне зависимости от того, о каком воздухообмене идёт речь естественном или принудительном.

Вентиляция в погребе своими руками начинается с подбора материала, монтаж в данном случае будем осуществлять с помощью асбестовых и пластиковых труб. В асбестовых проделываем два отверстия, по одному в каждой трубе (для помещения в эти отверстия труб из пластика). Отверстия должны быть равны диаметру пластиковых труб.

Для проделывания отверстий используем дрель или шуруповерт.

Полностью готовые отверстия

Далее вставляем пластиковые трубы, одна труба для притока, вторая для оттока воздуха.

Далее производим установку труб. По нижней трубе будет осуществляться приток, а по верхней соответственно отток. Труба для оттока монтируется на расстоянии не менее 1.5 м. над поверхностью земли или крыши. А приточная на расстоянии от 20 до 50 см. над поверхностью.

Трубы из пластика заводим в помещение, при этом трубу приточную ведем в дальний угол подвала. Расстояние от пола оставляем то же-20-50 см. Что касается вытяжной трубы, то ее лучше смонтировать как можно выше к потолку, так как, там находится самый теплый воздух и таким образом его будет легче вывести наружу.

Труба слева-отток, труба справа-приток

Также цементируем и снаружи.

Если оборудуется вентиляция подвала в многоквартирном доме, то трубу имеет смысл дополнить мощным вентилятором, мощности которого будет достаточно для обслуживания большого по площади помещения.

Так как приток располагается низко к земле, то его рекомендуется прикрыть решеткой, дабы туда не залезли «не прошенные гости» в лице грызунов или птиц.

Стоит учесть еще пару рекомендаций:

• изгибов у труб должно быть минимум. Желательно, чтобы их не было вообще, что улучшит воздухообмен.
• трубы нужно выбирать прямые, без расширений и сужений.
• рекомендуется сделать утепление вытяжной трубы, находящейся за пределами погреба. Это поможет избежать конденсата в холода.
• для защиты от осадков стоит применить дефлектор.

Дефлектор

Погреб Глубина 3,5 метра Система вентиляции

Подбираем высоту труб

Следующий шаг – определение силы тяги, возникающей внутри вытяжного блока при заданном перепаде высот. Параметр зовется располагаемым гравитационным давлением и выражается в Паскалях (Па). Расчетная формула:

• p – гравитационное давление в канале, Па;
• Н – перепад высот между выходом вентиляционной решетки и срезом вентканала над крышей, м;
• ρвозд – плотность воздуха помещения, принимаем 1.2 кг/м³ при домашней температуре +20 °С.

Методика расчета основана на подборе требуемой высоты. Вначале определитесь, на сколько вы готовы поднять трубы вытяжки над кровлей без ущерба внешнему виду здания, затем подставьте значение высоты в формулу.

Пример. Берем перепад высот 4 м и получаем давление тяги p = 9.81 х 4 (1.27 — 1.2) = 2.75 Па.

Теперь грядет сложнейший этап – аэродинамический расчет отводных каналов. Задача – выяснить сопротивление воздуховода потоку газов и сопоставить результат с располагаемым напором (2.75 Па). Если потеря давления окажется больше, трубу придется наращивать либо увеличивать проходной диаметр.

Аэродинамическое сопротивление воздуховода вычисляется по формуле:

• Δp – общие потери давления в шахте;
• R – удельное сопротивление трению проходящего потока, Па/м;
• Н – высота канала, м;
• ∑ξ – сумма коэффициентов местных сопротивлений;
• Pv – давление динамическое, Па.

Покажем на примере, как считается величина сопротивления:

1. Находим значение динамического давления по формуле Pv = 1.2 х 1² / 2 = 0.6 Па.
2.  Сопротивление от трения R находим по таблице, ориентируясь на показатели динамического напора 0.6 Па, скорости потока 1 м/с и диаметра воздухопровода 225 мм. R = 0.078 Па/м (обозначено зеленым кружочком).
3. Местные сопротивления вытяжной шахты – это жалюзийная решетка, отвод кверху 90° и зонт на конце трубы. Коэффициенты ξ этих деталей – величины постоянные, равные 1.2, 0.4 и 1.3 соответственно. Сумма ξ = 1.2 + 0.4 + 1.3 = 2.9.
4. Окончательное вычисление: Δp = 0.078 Па/м х 4 м + 2.9 х 0.6 Па = 2.05 Па.

Сравним расчетный напор, образующийся в воздухопроводе, и полученное сопротивление. Сила тяги p = 2.75 Па больше, чем потери давления (сопротивление) Δp = 2.05 Па, шахта высотой 4 метра слишком высока, строить такую бессмысленно.

Теперь укоротим вентканал до 3 м, снова произведем перерасчет:

1. Располагаемое давление p = 9.81 х 3 (1.27 — 1.2) = 2.06 Па.
2. Удельное сопротивление R и местные коэффициенты ξ остаются прежними.
3. Δp = 0.078 Па/м х 3 м + 2.9 х 0.6 Па = 1.97 Па.

Напор природной тяги 2.06 Па превышает сопротивление системы Δp = 1.97 Па, значит, шахта трехметровой высоты станет исправно работать на естественную вытяжку и обеспечит нужный расход удаляемых газов.

Канал вентиляции Ø225 мм можно разделить на 2 меньших трубы, но не по диаметру, а по сечению. Получаем 2 круглых вентканала 150—160 мм, как сделано на фото. Высота обеих шахт остается неизменной — 3.5 м.

Из чего состоит дефлектор и какие задачи выполняет

На эффективную работу вентиляционной системы в первую очередь оказывает влияние сила ветра, его направление, а также температура воздуха. Например, летом на улице очень жарко, а из-за того, что воздух нагревается, снижается тяга и, соответственно, сокращается циркуляция воздуха. Чтобы снизить влияние подобных негативных воздействий, устанавливаются такие приборы, как дефлекторы. Использование конструкций считается обязательным при организации дымохода, потому что дефлектор – это в первую очередь прибор, нормализующий работу вентиляционной системы.

Купол, шар или другая конструкция, которая установлена на крыше и является дефлектором.

На заметку! Чтобы понять, что такое дефлектор, следует обратиться к изображениям выходов вентиляционных труб. Именно купол, шар или любая другая конструкция, расположенная на крыше, – это и есть дефлектор. Главная задача прибора – обеспечение нормальной вентиляции разного рода помещений путем использования ветровых нагрузок.

По большому счету дефлектор представляет собой довольно простое устройство, которое раньше использовалось только при оборудовании дымоходов, а сейчас является венцом системы вентиляции. При этом не следует думать, что единственная роль прибора – защитная.

Колпак на дымоход: как выбрать дымник на трубу дымохода (прочитать подробнее)

По сути, дефлекторы – это аэродинамические устройства, снижающие негативное воздействие погодных факторов на работу вентиляции. Функционирование происходит по принципу эффекта Бернулли. Главная задача дефлекторов для вентиляции – обеспечение лучшей тяги внутри системы путем регулирования воздушного потока.

Именно поэтому приборы устанавливаются в самой верхней точке трубы. Увидеть приспособления можно на большинстве гаражей, которые увенчаны трубами, выходящими из подвалов или цокольных этажей. Помимо этого, дефлекторы располагаются практически повсеместно на крышах домов.

Основная задача дефлекторов – это обеспечение лучшей тяги внутри системы вентиляции.

Устройство вытяжки в погребе

Существует несколько вариантов обеспечения микроклимата в хранилище при помощи вентиляции. Циркуляция воздуха может происходить естественным путем, а может – при помощи специальных вентиляторов. Кроме того, систему вентиляции можно оборудовать дополнительными устройствами, которые будут повышать эффективность ее функционирования.

Вентиляция погреба должна быть максимально эффективной

Основной элемент любой вентиляционной системы – это трубы. Их, как правило, две:

1. Вытяжная труба – через нее воздух выходит из помещения. Она монтируется в верхнем углу подвала, и она должна выступать над коньком примерно на 0,5 м. В вытяжной трубе может накапливаться конденсат, поэтому ее нужно дополнительно утеплять при помощи минеральной ваты или других материалов.
2. Приточная труба – служит для притока свежего воздуха в хранилище, монтируется в противоположном от вытяжной трубы углу. Отверстие приточной трубы должно располагаться примерно в 40-60 см от пола погреба, а ее внешний конец должен быть существенно приподнят над уровнем земли.

Кроме труб при обустройстве системы вентиляции воздуха используются заслонки, вентиляторы, дефлекторы, а также специальное климатическое оборудование, если это необходимо.

Как сделать правильно: пошаговая инструкция

Самостоятельный монтаж вентиляционных труб своими руками начинается с подготовки необходимых расходных материалов, определения способа воздухообмена.

Оборудование и материалы

Для обустройства понадобятся:

• асбестовые, пластиковые или оцинкованные трубы одинакового диаметра;
• лист металла или решётка.

Важно
Для подвала с повышенной влажностью допустимо использование трубы большего диаметра для вытяжки.

Из инструментов нужны:

• болгарка;
• перфоратор;
• крепёжные элементы;
• герметик или штукатурная смесь.

Если планируется установка принудительной вентиляции, запасаются вентилятором.

Монтаж системы

Подготовив материалы, инструменты, приступают к монтажу:

1. Перфоратором сверлят сквозные отверстия в стене, расположенные противоположно друг другу. Одно на 10–15 см ниже потолка для вытяжки, а для подачи воздуха — на 15–20 см выше пола.
2. В проёмы вставляют трубы, закрепляют, зазор между трубой и стеной замазывают герметиком или штукатуркой.
3. Вытяжную трубу выводят над поверхностью крыши или земли на расстоянии не менее полуметра. Чем выше труба, тем эффективнее вентиляция.
4. Приточную трубу также выводят наружу.
5. На верхнюю трубу надевают козырёк, изготовленный из металлического листа, чтобы вода не попала в подвал.
6. Нижнюю трубу закрывают мелкой решёткой для предотвращения проникновения грызунов внутрь погреба.
7. Часть трубы, находящейся на улице, утепляют, так как зимой скопившийся конденсат превратится в лёд и снизит тягу.
8. Воздуховод оснащается заслонками для регулировки поступающего и отводящего воздуха.

Совет
Вытяжное отверстие, расположенное на крыше, находится выше приточного. Оптимальное расстояние для приточного выхода — 20–25 см от поверхности земли.

Предлагаем к просмотру видео о том, как произвести монтаж вентиляционной трубы в погребе:

На нашем сайте вы также найдете рекомендации о том, как грамотно обустроить вентиляцию в ванной и на кухне.

Можно ли организовать вентиляцию подвала частного дома из канализационных труб

Это возможно сделать. Для удешевления технологии и упрощения работы можно использовать канализационные трубы в качестве воздуховода. Они достаточно просты и эффективны в работе. Это совершенно просто, доступно и не требует особых временных затрат.

Такие конструкции часто используются в небольших домах.

Устройство вентиляции подвала – важная задача, которая требует точных расчетов. Если вы не уверены в правильности своих действий, рекомендуется обратиться к специалистам. Вам помогут организовать все максимально правильно.

Устройство вентиляции в погребе – важная составляющая эффективного воздухообмена. Её обустройством лучше заняться на этапе проектирования помещения.

Разновидности насадок

на рынке товаров имеется довольно большой перечень товаров, но все они подразделяются на несколько видов:

• ЦАГИ, данный вид был разработан в центральном институте аэрогидродинамики и является одним из самых распространенных. Конструкция проста и состоит из металлической трубы с расположенным внутри экранизирующим цилиндром и зонтом конической формы. Она не позволяет запирать тягу при сильном ветре и защищает вентиляционный канал от засорений и попадания осадков. Для полноценного функционирования, конструкция должна размещаться над кровлей на высоте от 1 до 1,5 метров. Среди плюсов данного колпака, выделяют возможность замены некоторых стальных деталей на более дешевые пластиковые. К минусам относится покрывание в зимний период времени, поверхности снежной коркой, которая становится помехой для нормальной воздушной тяги.
• Колпак Григоровича, простая конструкция, состоящая из пары зонтов соединенных общую «тарелку». Такие конструкции довольно часто можно увидеть над крышами гаражных помещении, подвалов небольших зданий. А вот более сложной и доработанной моделью является Вольперт-Григоровича, который включает в себя диффузор, обратный конус и крышку соединенных воедино.
• Турбо дефлектор или ротационная турбина внешне напоминает шар. Работает такое устройство за счет вращения лопастей, из которых состоит шарообразная часть устройства. Тяга усиливается посредством ветра и встроенного вентилятора. Подобное устройство позволяет быстро освежать воздух в помещении, без использования электроэнергии;
• Флюгер — еще один вид, имеющий сложную конструкцию, крыло устройства всегда развернуто тыльной стороной к ветру, что предотвращает попадание веретенных потоков внутрь вентиляционной шахты. За основанием насадки формируется зона с пониженным давлением, которая облегчает выход воздуха;
• Н-образный дефлектор имеет более сложное строение и состоит из одной горизонтально и двух расположенных по краям труб. Горизонтальная и вертикальные напоминают букву «Н». Подобное устройство прекрасно справляет с усилением тяги и с защитой от внешнего мусора и влаги колпак внешне напоминающий тарелку, козырек к нему крепится на шпильках, создает воздушный поток, защищая вентиляцию от возможных осадков. Данный вид прекрасно подойдет для промышленных и производственных помещений, одной из особенностей является то, что у таких моделей отсутствует защитный колпак, так как необходимости в нем нет. А также плюсом можно назвать то, что подобная конструкция не нуждается в возвышения над кровлей помещений, достаточно разместить одну сторону на стену, а второй на крышу.

Приборы используют в зависимости от конструкции и подразделяют на:

• крышные, то есть те, которые используют на дымоходах в частных и многоэтажных домах, на крышах производственных и гаражных помещений, а также иных построек;
• цокольные — предназначены для регулирования потоков воздуха в подвальных помещениях, освежая воздух, удаляя сырость и скапливаемые вредные газы;
• автомобильные, соответственно используют в транспортных средствах, устройства предназначены для отсечения воздушного потока, а также предотвращения попадания различных предметов, мусора, грязи и много другого что может лететь с улицы в салон автомобиля, их размещают со стороны боковых окон, крыше или над фарами, форма и размеры будут зависеть от модели транспортного средства;
• для кондиционеров разработаны специальные дефлекторы-экраны, которые отражают воздушный поток и равномерно распределяя его по всему помещению. Существуют внутренние и внешние.

Что касается внешнего вида насадок, то они бывают нескольких видов:

• плоские;
• полукруглые;
• а также двускатные.

По виду конструкции вытяжные колпаки также делятся на несколько видов. Неподвижные (статические), считаются самыми простыми и их часто изготавливают собственными руками. Статические со встроенным вентилятором, размещенным под ветровым зонтом.

Как установить дефлектор

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются инструменты и материалы:

• электродрель;
• саморезы;
• резьбовые шпильки;
• гайки;
• рожковые ключи;
• металлический хомут.

Пример установки с использованием готового дефлектора ЦАГИ из оцинкованной стали.

1. На наружной части трубы дымохода наносятся метки для крепежных изделий на расстоянии около 8 см от кромки.
2. Аналогичным способом наносятся метки на широкой части диффузора.
3. Дрелью на месте меток просверливаются отверстия, которые затем нужно проверить на симметричность.
4. В готовые отверстия вставляются резьбовые шпильки, которые закрепляются с помощью гаек на стороне диффузора и трубы дымохода.
5. Труба вместе с установленным дефлектором насаживается на дымоходный канал и закрепляется с помощью металлического хомута.

Рекомендуем ознакомиться: Обратный клапан для предотвращения аварий в канализации

Дефлектор для вентиляции

Обеспечить принудительную циркуляцию воздуха можно и используя дефлектор. Его можно использовать без применения электричества. Дефлектор представляет собой специальный прибор, устанавливаемый поверх вытяжки (вытяжной трубы). Его надевают вместо защитного колпака. Дефлектор работает от силы ветра, создавая внутри воздуховода разряженный воздух. Таким образом, естественная циркуляция воздуха становится сильнее.

Более мощным устройством являются небольшие турбины, имеющие такой же принцип действия, что и дефлекторы. Но при монтаже данных приборов необходимо обязательно позаботиться о возможной регулировке тяги

И важно соблюдать одно простое правило, даже при принудительной вентиляции. Естественная циркуляция воздуха не должна быть нарушена

Таким образом, как вы видите самому сделать вентиляцию в погребе совсем несложно.

Как проверить уровень тяги в помещении?

Перед установкой систем вентиляции необходимо знать уровень осадка, для которого достаточно полосы бумаги шириной 2 см. Она подвергается воздействию ветра с обеих сторон. Однако не рекомендуется проверять циркуляцию воздуха с помощью воспламеняющихся устройств, так как существует опасность взрыва. На вентиляционную решетку наносится лист бумаги, на кухне или в ванной комнате. Тогда у вас есть несколько минут, чтобы понаблюдать за его поведением.

Чем больше бумага колеблется, тем лучше работает вентиляция. Если он остается неподвижным, необходимо его модернизировать. Если один человек живет в комнате без окон, то вырабатывается около 60 ватт тепла. При наличии естественной системы вентиляции в нижней части стены делаются отверстия. Если есть доступ снаружи, то устанавливается вентиляционное отверстие.

Как правильно сделать вентиляцию в погребе с повышенной влажностью, осушение погреба

Бывают ситуации, когда хранилище строится в местности, для которой характерен высокий уровень грунтовых вод или климат с повышенной влажностью. Большое содержание влаги в воздухе может негативным образом сказаться на состоянии продуктов, которые хранятся в погребе.

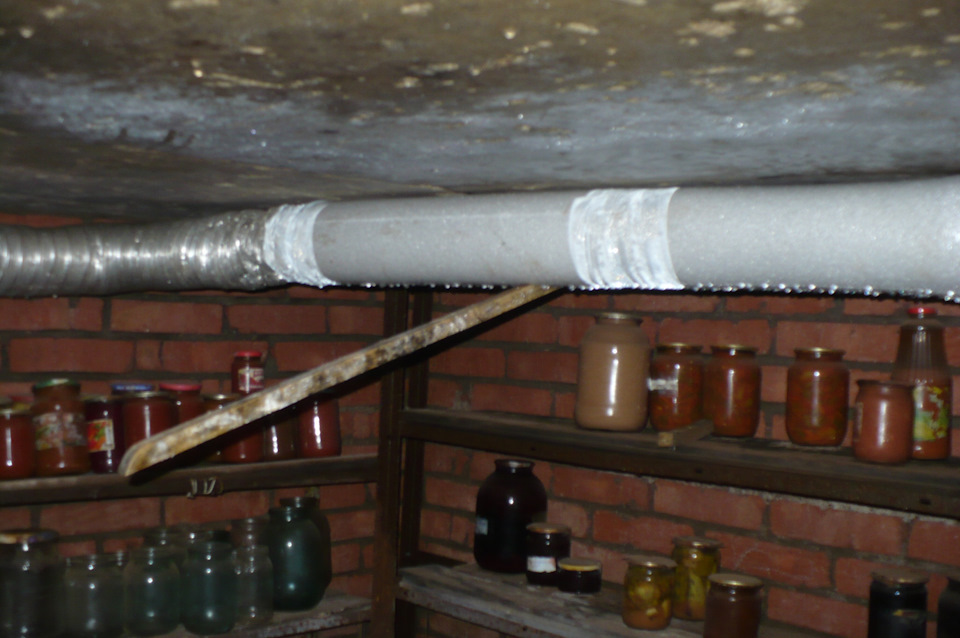

Кроме того, при системе вентиляции погреба с одной трубой, влага часто конденсируется на ее стенках, а в холодное время года – замерзает. Таким образом она может намерзнуть в несколько слоев и полностью закупорить вентиляционное отверстие. Чтобы этого не произошло – необходимо обустройство системы принудительной вентиляции с усиленной вытяжкой.

При помощи принудительной вытяжки можно существенно уменьшить влажность в любом типе погреба. Как сделать сухим даже достаточно большое помещение? Для этого необходимо использовать не только вентиляционную систему, но и предварительно просушить погреб. Чтобы это сделать, нужно перед обустройством вентиляции в погребе своими руками вынести из него все продукты, после чего провести работы по сушке.

Схема установки свечей для просушки подвала

Осушить погреб можно несколькими способами:

1. При помощи железной печки или жаровни – в подвал опускается жаровня или ведро с углями, огонь поддерживается до тех пор, пока в помещении не станет достаточно сухо. Перед началом такой сушки в погребе необходимо открыть дверь и другие отверстия. Огонь лучше всего разжигать при помощи древесных опилок или щепок, а при необходимости операцию можно повторить несколько раз.
2. С помощью свечи – свеча устанавливается под вытяжкой в погребе. Правильное использование такого метода подразумевает небольшие размеры погреба, иначе он не будет достаточно эффективным. Сушка подвала при помощи свечи проще, чем с использованием жаровни, но и занимает больше времени. Как правило, на это уходит несколько дней, в течение которых свечи придется регулярно менять.
3. С использованием специального осушителя воздуха – хороший вариант для хранилищ большого размера, позволяет быстро избавиться от влажности в помещении. Использовать осушитель можно в дополнение к обычной системе приточно-вытяжной вентиляции, если в погребе часто скапливается влага.

Выбирать подходящий вариант осушения подвала нужно в зависимости от его размера, а также наличия у вас времени и возможностей. Монтаж эффективной системы вентиляции позволит заниматься этим реже, но полностью избавить от необходимости просушивания влажного погреба не сможет даже самая качественная вентиляция, если при строительстве помещения не была выполнена его гидроизоляция.

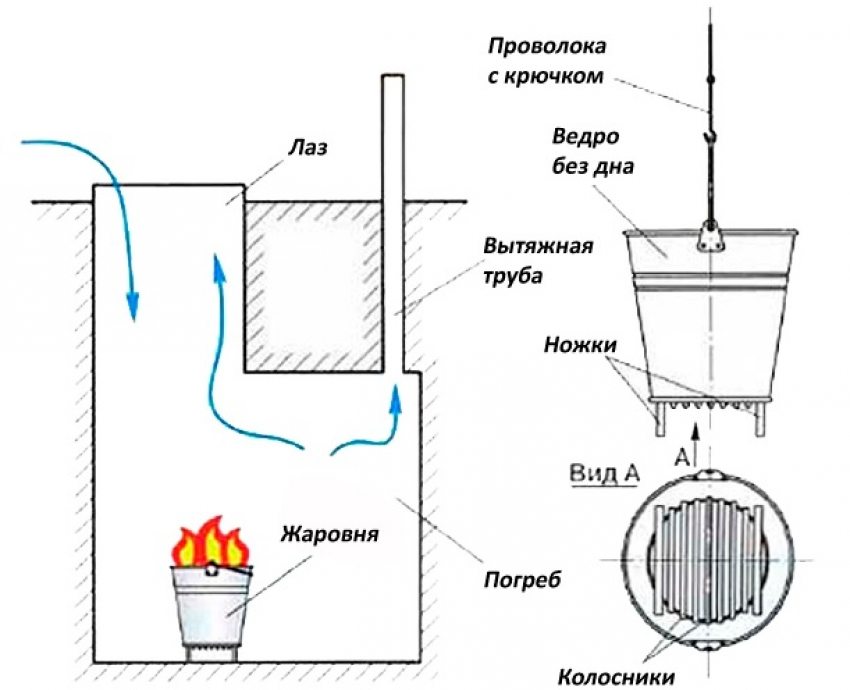

Сушка стен погреба с помощью самодельной жаровни

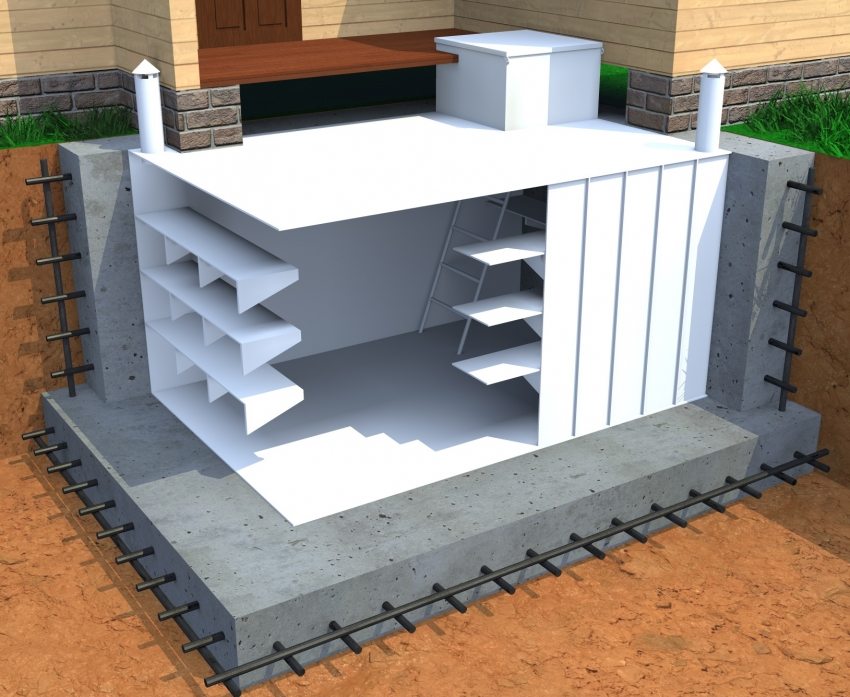

Разновидности системы вентиляции подвала

Существует несколько разных типов вентиляции в зависимости от количества используемых труб. Ниже перечислены особенности и преимущества обустройства каждой из них.

С двумя трубами

Применение вентиляции в погребе с двумя трубами является более рациональным решением. При этом следует провести тщательные расчеты, составить схемы, чтобы не ошибиться. Учитывайте такие нюансы:

• используйте трубы с одинаковым диаметром – при этом выходное отверстие следует сделать чуть более широким;
• избегайте большого количества неровностей;
• соблюдайте оптимальный режим температуры.

Для упрощения регуляции температуры используйте перегородки или заслонки. Они позволят избежать утечки теплого или холодного воздуха.

С одной трубой

Такая конструкция сейчас практически не применяется на практике. Основной отток воздушных потоков происходит через оконные и дверные проемы. Такое решение подойдет для небольших помещений, которые используются для хранения вещей. Если в подвале планируется хранить продукты, такой конструкции будет недостаточно – воздух застоится, что приведет к формированию неприятных запахов и порче еды.

Потребуется постоянно следить за температурным режим – особенно это важно в зимнее и летнее время.

Чтобы обеспечить оптимальную циркуляцию воздуха, потребуется утеплить дверь. Так получится достичь нужной разницы температур.

Вредные вещества в воздухе

Федеральный закон «Об атмосферном воздухе» дает определение загрязняющим (вредным) веществам как химическим, радиоактивным веществам или их смеси, а также микроорганизмам, которые, находясь в воздухе в концентрациях, превышающих нормативы, воздействуют отрицательно на человека и окружающую среду.

СанПиНом 2.1.3684-21 в 2022 году запрещен выброс в атмосферный воздух загрязняющих веществ, для которых не установлены гигиенические нормативы. Предельно допустимая концентрация и ориентировочный безопасный уровень воздействия (временный норматив) загрязняющих веществ – это те критерии, по которым определяется максимальная концентрация вещества, разрешаемая в санитарном законодательстве. В СанПиН 1.2.3685-21 определен перечень загрязняющих веществ, для которых установлены ПДК и ОБУВ в атмосферном воздухе населенных пунктов. ПДК определены для 716 химических элементов и соединений, ОБУВ установлены для 1741 показателей. Таблично выделен перечень веществ, обладающих эффектом комбинированного действия (суммации).
