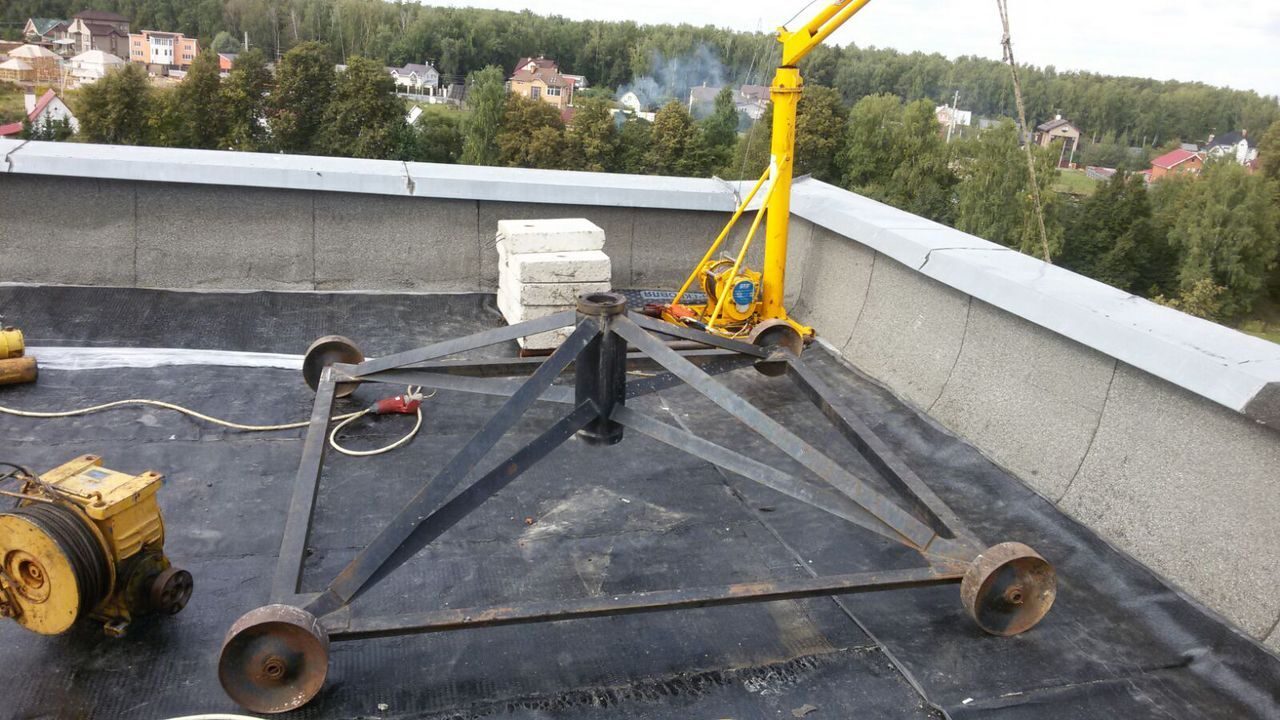

Монтажный крюк для лебедки лифта

Общие сведения о полиспастах

Полиспаст состоит из 2-х и более шкивов (блоков), связанных при помощи веревочных канатов или цепей:

Простые полиспасты могут состоять из 1 шкива и веревки. В них ролик располагается над грузом: на потолке, балке или опоре. Первый конец веревки связан с крюком и спускается к поднимаемому грузу. Человек тянет второй конец веревки, поднимая тяжелый объект. Сложные устройства для подъема груза включают в себя несколько простых блоков и дают больший выигрыш в силе.

Принцип действия полиспастов основан на правиле рычага. Через неподвижный шкив перекидывается веревка. Груз поднимается на высоту посредством прикладывания усилий, соразмерных с весом поднимаемого объекта. Длина каната или цепи должна быть сопоставима с высотой, на которую поднимается груз. Для снижения количества затрачиваемых усилий необходимо, чтобы подвижный блок осуществлял движение параллельно грузу.

Существуют следующие разновидности полиспастов:

Полиспасты используются для следующих операций:

Полиспастами оснащаются различные виды кранов, гидравлические и электрические приводы. Они также применялись в старых прототипах лифтов.

Профессия «лифтер»

§ 8. Проверка пассажирского лифта с автоматическим приводом дверей кабины

Автоматический замок проверяется, когда кабина лифта не находится на этаже. Необходимо попытаться поочередно раздвинуть створки двери шахты. Они не должны открыться.

Электрическое устройство безопасности, контролирующее закрытие раздвижных дверей шахты, проверяется из кабины. Для этого необходимо установить шаблон стороной 10 мм на высоту 1 м от пола к створке двери шахты и нажать кнопку приказа следующего этажа. При этом двери должны закрыться до шаблона, а кабина не должна прийти в движение.

Запорное устройство двери кабины (замок) проверяется из кабины. Для этого необходимо отъехать с этажа и попытаться открыть двери кабины. Они не должны открываться.

Электрическое устройство безопасности, контролирующее закрытие двери кабины, на лифтах с подвижным полом проверяется из кабины при помощи шаблона толщиной 20 мм. Его устанавливают на высоте 1 м от пола к створке двери кабины и нажимают кнопку приказа следующего этажа. Двери должны дойти до шаблона, а кабина не должна двигаться.

Электрическое устройство безопасности, контролирующее закрытие двери кабины, на лифтах с неподвижным полом проверяется из кабины при помощи шаблона толщиной 20 мм. Его устанавливают на высоте 1 м от пола к створке двери кабины, нажимают кнопку приказа следующего этажа и одновременно нажимают и удерживают кнопку «Вызов диспетчера». Двери должны закрыться до шаблона, кабина не должна двигаться.

Подвижный пол кабины проверяют нажатием ноги на пол, не входя в кабину. Пол должен опуститься, а после снятия нагрузки легко вернуться в исходное положение.

Электрическое устройство безопасности, контролирующее загрузку кабины, проверяется грузом массой 15 кг, который устанавливают в середину пола, не входя в кабину. Если двери не закрываются, то выключатель исправен.

Автоматический привод дверей кабины необходимо проверять следующим образом. С этажной площадки нужно вызвать кабину на этаж, двери должны автоматически открыться. По окончании выдержки времени (у лифтов с подвижным полом — 3…5 с, с неподвижным полом — 8…10 с) двери должны автоматически закрыться. Далее следует сделать повторный вызов, нажав кнопку вызова на этажной площадке, и, когда кабина находится на этаже, двери должны автоматически открыться. Затем необходимо войти в кабину, нажать кнопку приказа следующего этажа. При этом двери должны автоматически закрыться, а кабина прийти в движение.

Реверсивное устройство (реверс) проверяют следующим образом. На лифтах, оборудованных электромеханическим реверсом, необходимо войти в кабину, установить между створками дверей кабины шаблон толщиной 20 мм на высоте 1 м от пола, нажать кнопку приказа следующего этажа. Створки должны дойти до шаблона и открыться.

На лифтах, оборудованных фотоэлементом (устройством контроля дверного проема световым лучом), реверсирование дверей должно происходить при пересечении этого луча любым непрозрачным предметом.

Изготовление лебедки

Было решено делать два барабана для равномерной намотки троса. Для изготовления щёк барабанов были приобретены разборные шкивы генератора ВАЗ.

Хотя такие шайбы можно изготовить и самому, но мне такой вариант понравился больше. Подшипники не понадобились.

Также был куплен трос длиной 10 м.

Вал с соответствующими шлицами найти не удалось, да особо и не искал, поэтому просто решил сделать вал из трубки и вварить её в шестерню.

Вал вставлялся в шестерню с зазором, чтобы его выбрать я решил сделать проставку из тонкостенной трубки.

Из тонкостенной трубки вырезал центрирующую вставку.

Так выглядит установленный вал.

Приварил вал к шестерне, остудил всю конструкцию в отработке. В отверстиях от заклёпок была нарезана резьба под винты.

Теперь нужно было расширить отверстия во внутренних щёках барабанов, для этого нужен токарь. Или хороший сверловщик)

Подготовленные к установке щёки.

Для уменьшения размеров конструкции шляпки винтов были спилены почти под корень, что дало экономию 11 мм и значительное уменьшение количества грязи, попадающей между щёками и корпусом трещётки.

А та грязь, которая туда всё равно попадёт, будет выходить обратно при шприцевании механизма. С помощью обломков отрезного круга толщиной 1 мм выровнял зазор между щёками и корпусом и обварил.

Получилось примерно так.

Для вида слегка покрасил.

Первая намотка троса. Пока вручную, вряд ли в работе так же аккуратно будет наматываться.

Регулировать длину троса я решил, просто вытягивая излишки в сторону. Концы троса пропаял и слегка загнул.

Сначала я хотел найти какой-нибудь блок для троса, но решил сделать просто уравнитель с крюком, т.к. трос наматывается практически равномерно.

Для направляющих троса я решил использовать внутренние обоймы от однорядных шариковых подшипников.

Распилив внешние обоймы, извлёк внутренние, зачем-то распилив и их.

Направляющие решил приварить к полосе.

С обратной стороны приварил крюк, заранее подобрав такое положение, в котором место зацепа крюка будет находиться на одной линии с направляющими.

Покрасил для вида.

Решил провести небольшое испытание.

Специально закапываться не стал, но заторможенную машину такая лебёдка тянет. Если понадобится большее усилие, то на одном конце троса можно сделать петлю и накинуть её на барабан. Вместо уравнителя использовать блок. Таким образом наматываться будет одна сторона троса, вторая будет скользить по барабану. В этом случае блок даст удвоенную тягу.

Лебёдки Torin Drive

Корпорация Torin Drive предлагает полную линейку высокопроизводительных лебёдок, включая лебёдки беззубчатой передачи MRL PM.

Безредукторные лебёдки с постоянным магнитом (PM) обеспечивают большие преимущества для конечных пользователей, такие как – современный, компактный дизайн; лёгкая и быстрая установка; высокая эффективность, экономичный режим работы; плавность; бесшумность хода; низкое трение; отсутствие необходимости в обслуживании (т.к. нет щеток, как в случае с асинхронным двигателем).

Диапазон лебёдок Torin Drive может покрыть все требования, предъявляемые различными типами установок: от небольшого низкоскоростного лифта, до лифта с высокой грузоподъёмностью. Возможны различные варианты применения.

Редукторная лебёдка с асинхронным двигателем: серия YJ

Современный дизайн, надежность и точность хода лебёдок перекрывают диапазон обычных нагрузок от 2 500 кг до 12 500 кг. Возможны различные комбинации, широкий диапазон использования.

Редукторная лебёдка с синхронным двигателем: серия PMG

Замена асинхронного двигателя на синхронный двигатель с постоянным магнитом, может принести дополнительные выгоды в части потребления и экономии электроэнергии, тепла, увеличивая, тем самым, точность и комфорт поездки.

За что цеплять (не цеплять) лебедке

Чаще всего приходится лебедиться именно за дерево. Конечно же для якоря лебедке могут отлично послужить и камни и пеньки и лежащие бревна и искусственные сооружения…

Из деревьев лучше всего подходят березы и сосны. Плохо лебедиться за елки – их корневая система слабая для лебедки и даже двадцатисантиметровые в диаметре елки выкорчевываются!

На пеньки и камни нужно вешать голый трос (без корозащитки) удавкой – он так надежнее зацепится и не будет соскакивать.

Категорически не допускается использовать для лебежения опоры ЛЭП. Как деревянные столбы, так и бетонные легко падают! Кроме того, что столб сильно повредит автомобиль можно получить электрошок и возникнут проблемы с правоохранительными органами: ЛЭП объект стратегический!

В принципе можно тянуться за бетонные фундаменты больших опор или за железные конструкции и столбы… но я вам этого не говорил

Лебедка из стартера своими руками

Лебедка – это такое приспособление для поднятия, спуска или перемещения груза. Для чего нужна лебедка в гараже? Ответ простой. Для поднятия и опускания различных грузов. Заядлым авто ремонтникам без неё никак. Цена обычной электрической лебедки стартует от 10 000 рублей. За эту, немаленькую сумму, вы получите лебедку сомнительного качества, грузоподъемностью до 1 тонны. Этого вполне хватит вам для ремонта и обслуживания легковых автомобилей.

Если же вы хотите сэкономить свои денежные средства, то можно сделать электрическую лебедку своими руками, а за оставшиеся деньги купить хороший набор ключей для своего гаража. Для изготовления такого приспособления нам понадобится автомобильный стартер, подходящая шестереночная передача, барабан, железный трос и немного листового металла различной толщины, труба, шпильки и гайки. Мы предоставим вам чертежи лебедок своими руками, расскажем и покажем, как сделать все максимально быстро и надежно, а главное из подручных материалов. Некоторых деталей у вас может и не быть, но это не есть большой проблемой – такие вещи покупаются на блошином рынке за считанные копейки. Не будем тянуть резину, и отправимся в мастерскую, изготавливать сей чудесный и незаменимый инструмент для гаража.

Принцип работы полиспаста

По сути, полиспаст является системой рычагов, роль которых выполняют части каната, находящиеся между блоками. Как известно, закон рычага гласит что, выигрывая в силе, проигрываешь в расстоянии, а значит, и в скорости, и наоборот. Значит, для перемещения груза на 1 метр механизмом с двойным выигрышем придётся выбрать 2 метра каната, то есть потратить в 2 раза больше времени. Прилагаемое усилие будет в 2 раза меньше массы груза, однако, количество затраченной энергии не изменится.

Точно так же подсчитывается выигрыш по расстоянию, если точки крепления полиспаста и груза поменять местами.

Расчет полиспаста

Перед изготовлением полиспаста требуется рассчитать основные технические характеристики грузоподъемной конструкции. Расчеты требуется для составления чертежей и производятся согласно параметрам рабочего помещениями и весом груза.

Для определения нагрузок, влияющих на блочную систему в ходе эксплуатации, нужно рассчитать параметры, действующие на отдельные блоки:

Уравнение, использующееся для нахождения моментов силы, имеет следующий вид: SM * R = SC*R + l*SC*R + N* g*d/2, где:

При расчете также рекомендуется определить КПД остальных обводных роликов, в зависимости от конструктивных особенностей грузоподъемного механизма.

Устройство

Простой полиспаст состоит из двух шкивов, связанных верёвкой, тросом, цепью. Шкив изготовляется в виде металлического колеса, вращающегося на оси. По внешнему краю сделан жёлоб для укладки троса. Шкивы, входящие в состав конструкции, называются блоками. Одни из них крепятся неподвижно, другие меняют положение по мере движения груза. Подвижные блоки размещаются со стороны тяжести. Неподвижный блок изменяет направление движения троса и вектор приложения усилия, а подвижные увеличивают усилие, прилагаемое к грузу. Перемещение груза происходит за счёт того, что он через систему блоков подтягивается канатом к закреплённой части полиспаста.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Монтаж и эксплуатация лифтов

Публикация:

   Опробование, испытание лифтов и регулирование массы противовеса

Читать далее:

   Подготовка лифта к работе

Опробование, испытание лифтов и регулирование массы противовеса

После того как будут опробованы и отрегулированы все элементы лифта в отдельности, производят комплексное опробование и испытание лифта.

При этом проверяют, правильно ли лифт выполняет все команды, надежно ли действуют блокировочные контакты и устройства, не нагреваются ли двигатель и редуктор при непрерывной работе лифта в течение 1 ч, а также точно ли останавливается кабина лифта на этажах при различной степени загрузки. Ниже приведена последовательность проверки работы лифтовой установки на примере лифта, выполняющего наиболее распространенные команды.

У пассажирского лифта сначала проверяют действие устройств, фиксирующих наличие пассажира в кабине, которые должны срабатывать при на-гружении кабины в любой точке пола грузом 15 кг. При этом должны полностью отключаться все внешние команды, т. е. вызовы на всех этажах, кроме попутных вызовов, которые лифт выполняет после пуска кабины находящимся в ней пассажиром.

Дополнительные материалы по теме:

Затем проверяют действие подпольных контактов при загрузке кабины на 90% ее номинальной грузоподъемности. В это время должны отключаться попутные вызовы. Наконец, проверяют действие подпольных контактов при перегрузке кабины на 10%. Кабина не должна приходить в движение при нажатии на кнопку «Ход».

После этого опробуют кнопку «Стоп», которая должна безотказно действовать во всех случаях.

Для проверки выполнения лифтом попутных вызовов кабину ставят на нижней остановке и нажимают кнопки вызовов на нескольких этажах. Кабина должна проследовать по наивысшему вызову, а остальные вызовы выполнять при движении кабины вниз. После остановки вызванной на этаж кабины ее движение по следующему вызову должно начинаться через 4…5 с. Этот период устанавливают, регулируя реле выдержки времени.

У лифтов с двухскоростной схемой опробуют лифт в режиме «Ревизия» на малой скорости при управлении с крыши кабины. В грузовых лифтах проверяют, кроме того, действие вызывной сигнализации.

Если ограничитель скорости при его испытании не сработал, то его регулируют. Для этого ослабляют сжатие пружин грузов до тех пор, пока ограничитель скорости не начнет срабатывать. После этого его канат перебрасывают на ручей большого диаметра. Если ограничитель скорости срабатывает на номинальной скорости при нахождении каната в ручье большого диаметра, то сжатие пружин грузов увеличивают. После наладки и испытания системы ловителей и ограничителя скорости составляют соответствующий акт.

Срывать пломбу и регулировать ограничитель скорости разрешается только по указанию производителя работ. При этом должен быть составлен акт, а после регулирования восстановлена пломба.

При недостаточной или избыточной массе противовеса двигатель может оказаться перегруженным. Поэтому массу противовеса проверяют и при необходимости регулируют. Для этого кабину устанавливают по середине шахты и загружают. Масса груза должна составлять половину номинальной грузоподъемности лифта. Путем вращения маховичка на валу червяка редуктора определяют (при отпущенных тормозах), одинаково ли усилие при движении кабины вверх и вниз.

Если усилие меньше при движении кабины вниз, то противовес догружают, если оно меньше при движении кабины вверх, противовес облегчают. Усилие определяют с помощью динамометра.

Массу противовеса проверяют на заводе-изготовителе, поэтому необходимость такого регулирования возникает только при поломке или утере поставленных заводом грузов или после модернизации либо реконструкции лифта, когда изменилась масса кабины, противовеса, а также грузоподъемность лифта.

На проведенные испытания составляют акт технической готовности лифта по установленной форме. Акт предъявляют инспекции Госгортехнадзора при освидетельствовании лифта для получения разрешения на эксплуатацию.

Рекламные предложения:

Читать далее: Подготовка лифта к работе

Категория: —
Монтаж и эксплуатация лифтов

Запасовка полиспастов

Запасовка – процедуру изменения местоположения шкивов и дистанции между ними. Целью этой операции является регулирование скорости и высоты подъема грузов в соответствии с определенной схемой прохождения троса по блокам грузоподъемного механизма. Существуют следующие разновидности запасовки:

1. Однократная. На крюке закрепляется 1 веревка, которая проводится через все неподвижные блоки и наматывается на барабан.
2. Двукратная. Первый конец каната крепят на головке поворотного элемента крана, второй – на лебедке. Этот способ запасовки может применяться на кранах стрелового типа.
3. Четырехкратная. 2 рабочих ветви троса проводятся через шкивы рабочей стрелы. Соседние полиспасты скрепляются между собой при помощи статичного блока, устанавливаемого на стойке платформы. Этот метод запасовки используется для устройств с большой грузоподъемностью.

Существует также переменная запасовка. Она бывает как двукратной, так и четырехкратной. Подвижные ролики устанавливаются на нескольких подвижным обоймах, удерживаемых при помощи каната. Кратность запасовки изменяется посредством опускания подвески крюка на опору при сматывании веревки.

Конструкция тормозной системы показана на рисунке ниже.

1 – пружина2 – гайка3 – стержень4 – электромагнит5 – диск 6 –рычаг7 –тормозной шкив 8 – гайка9 – регулировочный винт 10 – тормозная накладка

Процедура настройки тормозной системы включает в
себя:

• регулировку силы сжатия пружин тормоза;
• регулировку воздушного зазора электромагнита тормоза.

Регулировка силы сжатия пружин (1) тормоза
производится следующим образом:

• ослабить (отвернуть) гайки (2) стопорения регулировочного стержня (3);
• поворачивая стержень (3) вправо или влево обеспечить длину (А) пружин (1) от 48 до 52 мм (заводская настройка 50 мм) — для лебедок SGR10, 11, от 70 до 75 мм (заводская настройка 70 мм)- для лебедок SGR16, 22, 26, 31, 36;
• завернуть гайки (2), не допуская осевого перемещения стержня (3).

Регулировку воздушного зазора электромагнита тормоза производится следующим образом:

• ослабить контровочные гайки (8) на винтах (9) регулировки зазоров между электромагнитом (4) и дисками (5) на рычагах (6) с тормозными накладками (10);
• поворачивая винты (9) достичь требуемого воздушного зазора (S) от 0,3 до 0,5 мм между диском (5) и электромагнитом (4);
• завернуть гайки (8) фиксируя положение винтов (9).

ОРГАНИЗУЕМ СИСТЕМУ ВОССТАНОВЛЕНИЯ РЕСУРСА ЛИФТОВ

Система восстановления ресурса лифта включает в себя проведение:

• капитального ремонта (замены оборудования);
• модернизации оборудования.

Решением Совета Евразийской экономической комиссии от 19.12.2019 № 112 «О внесении изменения в технический регламент Таможенного союза “Безопасность лифтов” (ТР ТС 011/2011)» продлен срок приведения лифтов в соответствие требованиям ТР ТС  011/2011:

• введенных в эксплуатацию до вступления в силу ТР ТС 011/2011;
• назначенный срок службы у которых истек до даты вступления в силу ТР ТС 011/2011, т. е. до 15.02.2013.

Срок приведения таких лифтов в соответствие требованиям ТР ТС 011/2011 — не позднее 15.02.2025.

Капитальный ремонт

Капитальный ремонт обеспечивает восстановление исправности, полного или близкого к полному ресурса лифта.

Продолжительность циклов (в годах) между плановыми капитальными ремонтами устанавливается как средневзвешенная (по годам выпуска лифтов, находящихся в эксплуатации) величина (п. 3.6.1 Положения о ППР) (см. табл. 2).

При плановых капитальных ремонтах специализированная организация проводит работы по замене и регулировке узлов и деталей, выработавших свой ресурс или близких к его выработке. При этом дополнительно выполняются (п. 3.6.2 Положения о ППР):

• работы, входящие в состав текущего ремонта;
• пусконаладочные работы.

Чтобы сократить сроки простоя лифтов, капитальный ремонт составных частей и деталей специализированной организацией должен производиться вне зависимости от ремонтного цикла по мере необходимости (п. 3.6.3 Положения о ППР). Это обусловлено тем, что большое количество составных частей и деталей, входящих в комплект лифтового оборудования, имеет рабочий ресурс ниже регламентированного для лифта в целом.

Долговечность работы частей и деталей лифта зависит (п. 3.6.3 Положения о ППР):

• от интенсивности и условий эксплуатации лифта;
• требований безопасности;
• качества заводского изготовления.

В состав работ, выполняемых при капитальном ремонте составных частей и оборудования (работы капитального характера), входит замена одного или нескольких нижеперечисленных узлов (п. 3.6.3 Положения о ППР):

• электродвигателя главного привода;
• редуктора лебедки или червячной пары редуктора;
• тормозного устройства;
• электрощита (панели) управления лифтом;
• купе кабины;
• ограничителя скорости;
• створок дверей шахты и кабины;
• пружинных и балансирных подвесок противовеса и кабины;
• канатоведущего шкива;
• канатов.

Капитальный ремонт лифта, имеющего преждевременный физический и моральный износ оборудования, проводится исходя из его технического состояния (п. 3.6.4 Положения о ППР).

Имеет добровольный характер применения; далее — ГОСТ 34303-2017.

Утверждено Приказом Минстроя России от 17.08.1998 № 53 (локальный нормативный акт ведомства; далее — Положение о ППР).

Пункт 17 Правил организации безопасного использования и содержания лифтов, подъемных платформ для инвалидов, пассажирских конвейеров (движущихся пешеходных дорожек) и эскалаторов, за исключением эскалаторов в метрополитенах, утвержденных Постановлением Правительства РФ от 24.06.2017 № 743 (в ред. от 14.08.2019; далее — Правила), п. 4.1.1 ГОСТ 34303-2017.

Пункт 17 Правил, п. 4.1.5 ГОСТ 34303-2017.

Пункт 7.3.1 ГОСТ Р 55964-2014.

Пункт 7.4.2 ГОСТ Р 55964-2014.

См. Приказ Ростехнадзора от 14.08.2017 № 309 «Об утверждении форм документов, необходимых для реализации пунктов 13, 15, 23 Правил организации безопасного использования и содержания лифтов, подъемных платформ для инвалидов, пассажирских конвейеров (движущихся пешеходных дорожек) и эскалаторов, за исключением эскалаторов в метрополитенах, утвержденных Постановлением Правительства Российской Федерации от 24 июня 2017 г. № 743».

Пункт 23 Правил.

Пункт 7.4.3 ГОСТ Р 55964-2014.

Пошаговая инструкция по изготовлению электролебедки из стартера

Когда все необходимые детали собраны, то можно приступать изобретательству. Велосипед заново придумывать, конечно же, никто не будет, но предстоит немного пораскинуть мозгами. И так, у нас есть все необходимые детали, чертежи, схемы, немного проводов, болтов и желание – можно приступать к изготовлению лебедки из стартера своими руками.

ШАГ 1 : стартер. Разбираем стартер. Для изготовления лебедки не нужно втягивающее электромагнитное реле. Снимаем его сразу, и переходим к разбору самого двигателя. Снимаем переднюю крышку стартера и привод включения (бендикс). Пока стартер разобран на части, то можно обслужить его. Заменить или смазать подшипники и заменить щетки. Собираем стартер в обратном порядке, только без передней крышки и бендикса.

ШАГ 2 : редуктор. Подготавливаем понижающий редуктор для самодельной лебедки своими руками. Его также стоит обслужить. Чистим и смазываем весь механизм. В принципе никаких других манипуляций с ним делать не нужно. Оставляем его в покое, и отправляемся делать переходную муфту для того, чтобы подружить наш редуктор с двигателем стартера.

ШАГ 3 : соединяем редуктор и стартер. Для изготовления лебедки из стартера нужно «подружить» шестереночный вал редуктора и вал стартера. Соединить два шестереночных вала можно при помощи переходной муфты или просто приварить один вал ко второму (что мы и сделали).

ШАГ 4 : защитный кожух. Для того чтобы закрыть пространство между редуктором со стартером нам необходимо сделать защитный кожух. Для этого нужно найти трубу подходящего диаметра. Напомним, что диаметр стартера 2101 равен 82,5 мм. Берем трубу (в нашем случае это г/к труба, диаметром 83 мм), отрезаем нужный кусок трубы. Примеряем его к стартеру и редуктору. Электродвигатель стартера имеет ровный край, а край понижающего редуктора имеет характерные выступы. Делаем соответствующие пазы в трубе. После этого у нас получается единый корпус самодельной лебедки из стартера.

Ну, редуктор с мотором стартера мы сдружили, осталось сделать барабан для наматывания стального троса и привод от редуктора к барабану. Для этого дела, нам нужно подобрать подходящее шестереночное колесо и вал. Отправляемся на поиски всего этого добра, и снова в гараж. Ведь электрическая лебедка сама себя не изготовит!

Система блоков для подъема грузов своими руками

Много вопросов получаю по использованию блоков усиления лебёдки, ведь практически все, кто приобретает быстросъёмную лебёдку СТОКРАТ, берут к ней блок усиления. В этой статье и в видеообзоре я вкратце постарался ответить на самые частозадаваемые вопросы.

Полиспаст, это система из нескольких подвижных и неподвижных блоков и троса, проходящего через них. Название его происходит от греческого Polyspastos, что означает «натянутый многими канатами». С помощью полиспаста (системы блоков и троса) можно поднимать груз или перемещать его по горизонтальной поверхности с выигрышем в силе и проигрышем в расстоянии.

Блок усиления лебёдки (ролики) это часть полиспаста, а не он сам. Безграмотно называть его полиспастом. Использовать блок можно для изменения вектора тяги без увеличения тягового усилия. К примеру, можно вытянуть автомобиль при невозможности подьехать с нужной стороны.

Принцип работы полиспаста: скорость движения автомобиля уменьшается в два раза относительно скорости смотки троса, при этом тяговое усилие лебедки применяется к обоим концам троса: и к тому что сматывается, и к тому что закреплен на машине. Соответственно, тяговое усилие лебедки увеличивается вдвое. Использование комбинации из нескольких блоков даст возможность увеличить мощность лебедки в 3 и более раз, но бесконечно увеличивать тяговое усилие не получится, сила трения сведёт к нулю весь выигрыш в тяговом усилии, а с увеличением количества блоков тяга будет уменьшаться.

Примечание 1 Выигрыш в усилии дают только ДВИЖУЩИЕСЯ ролики, закрепленные непосредственно на грузе или на тросе, идущего от груза. СТАЦИОНАРНЫЕ ролики служат лишь для изменения направления движения троса и ВЫИГРЫША В УСИЛИИ НЕ ДАЮТ.

Дополнение к примечанию 1: В схеме с одним блоком, именно лебёдка является подвижным блоком. Она закреплена на автомобиле и движется вместе с ним. Поэтому и получается выигрыш в силе в два раза. А вот применение ещё одного блока, закреплённого на автомобиле, даст выигрыш в силе уже в три раза.

Примечание 2 Во сколько раз выигрываем в усилии – во столько же раз проигрываем в расстоянии. Чем большее количество блоков используется, тем медленнее движется груз.

Как пользоваться системой полиспаст: Лебёдочный трос пропускаем через блок усиления. Блок усиления крепим к дереву (через корозащитную стропу) или к другому объекту. Продетый через блок трос возвращается к автомобилю и крепится за его буксирную проушину (если трос закрепить на другом объекте, увеличение тяги не произойдёт). Система роликов и тросов должна быть собрана без перекосов и перехлёстов. Части троса не должны пересекаться друг с другом.

При использовании блока желательно иметь про запас удлинитель лебёдочного троса, т.к. рабочая длина лебёдочного троса уменьшается в два раза, и до ближайшего дерева троса может не хватить.

Блок усиления лебедки — вещь необходимая для всех любителей активного отдыха. Для очередного теста продукции СТОКРАТ я выбрал универсальный блок, годящийся как для стальных тросов, так и для синтетических. Также я захватил с собой пару стократовских шаклов, потому как использование блока требует как минимум одной монтажной скобы. В качестве корозащитной стропы я использовал американскую — ProComp.
